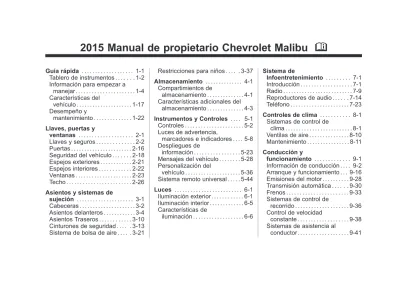

2015 Manual de propietario Chevrolet Malibu M

(1)

Guía rápida . . . 1-1

Tablero de instrumentos . . . 1-2 Información para empezar a

manejar . . . 1-4 Características del vehículo . . . 1-17 Desempeño y mantenimiento . . . 1-22 Llaves, puertas y ventanas . . . 2-1 Llaves y seguros . . . 2-2 Puertas . . . 2-16 Seguridad del vehículo . . . 2-18 Espejos exteriores . . . 2-21 Espejos interiores . . . 2-22 Ventanas . . . 2-23 Techo . . . 2-26 Asientos y sistemas de sujeción . . . 3-1 Cabeceras . . . 3-2 Asientos delanteros . . . 3-4 Asientos Traseros . . . 3-10 Cinturones de seguridad . . . 3-13 Sistema de bolsa de aire . . . 3-21

Restricciones para niños . . . 3-37

Almacenamiento . . . 4-1

Compartimientos de

almacenamiento . . . 4-1 Características adicionales del

almacenamiento . . . 4-3 Instrumentos y Controles . . . . 5-1 Controles . . . 5-2 Luces de advertencia, marcadores e indicadores . . . . 5-8 Despliegues de información . . . 5-23 Mensajes del vehículo . . . 5-28 Personalización del

vehículo . . . 5-36 Sistema remoto universal . . . 5-44

Luces . . . 6-1 Iluminación exterior . . . 6-1 Iluminación interior . . . 6-5 Características de iluminación . . . 6-6 Sistema de Infoentretenimiento . . . 7-1 Introducción . . . 7-1 Radio . . . 7-9 Reproductores de audio . . . 7-14 Teléfono . . . 7-23 Controles de clima . . . 8-1 Sistemas de control de clima . . . 8-1 Ventilas de aire . . . 8-10 Mantenimiento . . . 8-11 Conducción y funcionamiento . . . 9-1 Información de conducción . . . . 9-2 Arranque y funcionamiento . . . 9-16 Emisiones del motor . . . 9-28 Transmisión automática . . . 9-30 Frenos . . . 9-33 Sistemas de control de recorrido . . . 9-36 Control de velocidad constante . . . 9-38 Sistemas de asistencia al conductor . . . 9-41

(2)

Combustible . . . 9-52 Remolque transporte . . . 9-57 Conversiones y adiciones . . . . 9-64

Cuidado del vehículo . . . 10-1

Información general . . . 10-3 Revisiones del vehículo . . . 10-4 Direccionamiento de los

faros . . . 10-29 Reemplazo de focos . . . 10-29 Sistema eléctrico . . . 10-38 Ruedas y llantas . . . 10-46 Arranque con cables

pasacorríente . . . 10-90 Remolque del vehículo . . . 10-93 Cuidado Apariencia . . . 10-96

Servicio y mantenimiento . . . 11-1

Información general . . . 11-1 Programa de

mantenimiento . . . 11-3 Servicios para aplicaciones

especiales . . . 11-6 Mantenimiento y cuidados

adicionales . . . 11-6

Líquidos, lubricantes y partes recomendadas . . . 11-10 Registros de

mantenimiento . . . 11-13

Datos técnicos . . . 12-1

Identificación del Vehículo . . . . 12-1 Datos del vehículo . . . 12-2

Información al cliente . . . 13-1

Información al cliente . . . 13-1 Elaboración de informes sobre

defectos de seguridad . . . 13-8 Grabación de datos y

privacidad del vehículo . . . 13-9

OnStar . . . 14-1 Descripción general OnStar . . . 14-1 Servicios OnStar . . . 14-2 Información adicional de OnStar . . . 14-5 Índice . . . i-1

(3)

Los nombres, logotipos, emblemas, eslógan, nombres de modelos de vehículos y diseños de la carrocería del vehículo que aparecen en este manual, incluyendo, pero no limitado a, GM, el logotipo GM, CHEVROLET, el emblema de CHEVROLET, MALIBU, y el Emblema de MALIBU son marcas registradas y/o marcas de servicio de General Motors CRL, sus subsidiarios, afiliados o licenciatarios.

En vehículos vendidos por primera vez en Canadá, sustituya el nombre "General Motors of Canada Limited" por Chevrolet Motor Division dondequiera que aparezca en este manual.

Mantenga este manual en el vehículo para referencias rápidas.

Uso de este manual

Para localizar rápidamente información sobre el vehículo, use el índice en las últimas páginas del manual. Es una lista alfabética de lo que ofrece el manual y la página donde puede encontrarse.

Peligro, advertencia y

precaución

Los mensajes de advertencia presentes en las etiquetas del vehículo y en este manual describen situaciones peligrosas y lo que puede hacerse para evitarlos o reducirlos.

{

Peligro

El título Peligro indica una situación peligrosa de gran riesgo que, de producirse, ocasionaría lesiones graves o mortales. Este manual describe funciones con

las que puede o no estar equipado su vehículo, bien sea porque se trate de equipos opcionales, que no fueron adquiridos con el vehículo; variantes de modelo; especificaciones del país o debido a cambios

posteriores a la impresión de este Manual de Propietario.

Consulte la documentación de compra que se refiera a las especificaciones de su vehículo,

para confirmar el equipamiento y su disponibilidad.

(4)

{

Advertencia

Advertencia indica una situación peligrosa que puede ocasionar lesiones graves o mortales.

{

Precaución

Precaución indica un peligro que puede ocasionar daños

materiales o daños al vehículo.

Un círculo con una diagonal atravesada es un símbolo de seguridad que significa "No", "No haga esto" o "No lo permita".

Símbolos

El vehículo tiene componentes y etiquetas que usan símbolos en lugar de texto. Los símbolos se muestran junto con el texto y describen la operación o la información relacionada con un componente, control, mensaje, medidor o indicador específico.

M

: Este símbolo se muestra

cuando es necesario consultar el manual del propietario para obtener instrucciones adicionales o más información.

*

: Este símbolo se muestra

cuando es necesario consultar el manual de taller para obtener instrucciones adicionales o más información.

Tabla de símbolos del vehículo

Ofrecemos aquí algunos símbolos adicionales que pueden encontrarse en el vehículo y su significado. Para mayor información sobre el símbolo, consulte el índice.

9

_{: Luz de disponibilidad de bolsa}

de aire (airbag)

#

: Aire acondicionado

!

: Sistema de frenos

antibloqueo (ABS)

%

_{: Controles de audio en el}

volante u OnStar®(si está equipado)

$

: Luz de advertencia del

sistema de frenos

"

: Sistema de carga

I

_{: Control de velocidad}

(5)

B

: Temperatura del refrigerante del motor

O

: Luces exteriores

#

: Luces de niebla

.

: Indicador de combustible

+

: Fusibles

3

: Cambiador de luces altas/

bajas, faros

j

: Sistema de CERROJO,

asientos de seguridad para niños

*

: Indicador de falla

:

: Presión de aceite

O

: Potencia

/

: Arranque remoto del vehículo

>

: Avisos de cinturones de

seguridad

7

_{: Monitor de presión de las}

llantas

d

: Control de tracción/StabiliTrak®

M

: Líquido de lavado del

(6)

(7)

Guía rápida

Tablero de instrumentos

Descripción general del tablero de instrumentos . . . 1-2

Información para empezar a manejar

Información para empezar a manejar . . . 1-4 Sistema remoto de entrada sin

llave (RKE) . . . 1-4 Arranque remoto del

vehículo . . . 1-5 Seguros de puertas . . . 1-5 Ventanas . . . 1-6 Ajuste de los asientos . . . 1-7 Características de memoria . . . 1-9 Asientos de la segunda fila . . . 1-9 Asientos con calefacción . . . 1-9 Ajuste de las cabeceras . . . 1-10 Cinturones de seguridad . . . 1-10 Sistema de detección de

pasajeros . . . 1-11

Ajuste del espejo . . . 1-11 Ajuste del volante de la

dirección . . . 1-12 Iluminación interior . . . 1-12 Luces exteriores . . . 1-13 Limpiaparabrisas/ lavaparabrisas . . . 1-14 Controles de clima . . . 1-15 Transmisión . . . 1-16

Características del vehículo

Sistema de Infoentretenimiento . . . 1-17 Radio(s) . . . 1-17 Radio satelital . . . 1-17 Dispositivos de audio portátiles . . . 1-17 Bluetooth®_{. . . 1-18} Controles al volante . . . 1-18 Control de velocidad constante . . . 1-19 Centro de información del

conductor (DIC) . . . 1-19 Sistema de alerta de colisión

frontal (FCA) . . . 1-20 Advertencia de cambio de carril (LWD) . . . 1-20 Cámara de visión trasera (RCV) . . . 1-20 Asistencia de Estacionamiento . . . 1-20 Salidas eléctricas . . . 1-20 Sistema remoto universal . . . . 1-21 Quemacocos . . . 1-21

Desempeño y mantenimiento

Control de tracción/Control electrónico de

estabilidad . . . 1-22 Monitor de presión de las

llantas . . . 1-22 Sistema de duración del

aceite del motor . . . 1-23 E85 o Combustible Flex . . . 1-24 Conducir para mejorar la

economía del

combustible . . . 1-24 Programa de Asistencia en el

Camino . . . 1-24 OnStar®. . . 1-24

(8)

Tablero de instrumentos

(9)

1. Salidas de ventilación en la

página 8-10.

2. Palanca de luz direccional. Vea

Señales direccionales en la página 6-4.

Botones del centro de

información del conductor. Vea

Centro de información del conductor (DIC) en la página 5-24.

3. Cuadro de instrumentos en la

página 5-9.

Centro de información del conductor (DIC) en la página 5-24.

4. Limpiaparabrisas/

Lavaparabrisas en la página 5-3.

5. Área de almacenamiento (Si está equipado). Vea Área de

almacenaje del tablero de instrumentos en la página 4-1.

6. Sensor de luz. Vea Sistema

automático de faros delanteros en la página 6-3.

7. Infoentretenimiento en la

página 7-1.

8. Reproductor de CD. en la

página 7-14.

9. Controles de luces exteriores en

la página 6-1.

Faros de niebla en la página 6-4

(si está instalado).

Control de iluminación del tablero de instrumentos en la página 6-5.

10. Compartimento para almacenaje. Vea Área de

almacenaje del tablero de instrumentos en la página 4-1.

11. Conector del enlace para transmisión de datos (No visible) Vea Luz indicadora de

falla en la página 5-14.

12. Liberador del cofre. Vea Cofre

en la página 10-5.

13. Control de velocidad constante

Sistema de alerta de colisión frontal (FCA) en la página 9-41

14. Ajuste del volante de dirección

15. Claxon en la página 5-3. 16. Controles al volante en la

página 5-3.

17. Posiciones del encendido

(acceso sin llave) en la página 9-17 o Posiciones de encendido (acceso con llave) en la página 9-19.

18. Asientos delanteros con

calefacción en la página 3-9 (si

está instalado).

19. Intermitentes de advertencia de

peligro en la página 6-4.

20. Palanca de cambios. Vea

Transmisión automática en la página 9-30.

21. Freno de estacionamiento en

(10)

22. Salidas eléctricas en la página 5-6. 23. Control de tracción/Control de estabilidad electrónica en la página 9-36. Advertencia de cambio de carril (LDW) en la página 9-50

24. Sistemas de control de clima

en la página 8-1. Sistema de climatización automática dual en la página 8-5.

Información para

empezar a manejar

Esta sección proporciona una breve descripción general sobre algunas de las características importantes que podría o no encontrar en su vehículo.

Para obtener información más detallada, consulte cada una de las características; podrá encontrarlas más adelante en este manual del propietario.

Sistema remoto de

entrada sin llave (RKE)

El transmisor remoto de entrada sin llave (RKE) puede funcionar estando hasta 60 m (197 pies) del vehículo.

Se muestra con arranque remoto

Oprima el botón para extender la llave. La llave puede utilizarse para todos los seguros. Esta llave se utiliza asimismo para el encendido, si el vehículo no posee botón de arranque.

K

: Presione para abrir la puerta

del conductor o toda las puertas.

Q

: Presione para cerrar los

seguros de todas las puertas. La respuesta de los seguros puede personalizarse.

(11)

Y

: Mantenga presionado para

abrir la cajuela.

7

: Presione y libere una vez para

iniciar el localizador del vehículo. Mantenga presionado durante al menos tres segundos para activar la alarma de pánico. Presione

nuevamente para cancelar la alarma de pánico.

vea Llaves en la página 2-2 y

Operación del sistema remoto de entrada sin llave (RKE) en la página 2-3.

Arranque remoto del

vehículo

Si está equipado, el motor puede arrancarse desde fuera del vehículo.

Arrancar el vehículo

1. Apunte el transmisor RKE hacia el vehículo.

2. Presione y libere

Q

.

3. Inmediatamente mantenga presionado

/

al menos cuatro segundos o hasta que las luces direccionales parpadeen. Al arrancar el vehículo se encenderán las luces de

estacionamiento y permanecerán encendidas todo el tiempo que el motor esté encendido. Las puertas estarán bloqueadas y el sistema de control del clima podría encenderse. El motor continuará encendido durante 10 minutos. Repita los pasos para extender el tiempo por 10 minutos más. El arranque remoto sólo puede extenderse una vez.

Cancelación de un arranque remoto

Para cancelar el arranque remoto, realice una de las siguientes opciones:

. _{Apunte el transmisor de acceso}

remoto sin llave hacia el vehículo y mantenga presionado

/

hasta que las luces de estacionamiento se apaguen.

. _{Encienda las luces intermitentes}

indicadoras de peligro.

. _{Encienda y apague el vehículo.}

Vea Arranque remoto del vehículo

Seguros de puertas

Para bloquear o desbloquear las puertas desde el exterior.

. _Oprima

Q

_o

_K

_{en el transmisor}

del sistema remoto de entrada sin llaves (RKE). Vea Operación

del sistema remoto de entrada sin llave (RKE) en la página 2-3.

. _{Use la llave en la puerta del}

conductor.

Para bloquear o desbloquear las puertas desde el interior.

(12)

. _Presione

Q

_o

_K

_{en el interruptor}

de bloqueo de la puerta.

. _{Presione la perilla de bloqueo en}

la puerta del conductor para bloquear todas las puertas. Presione la perilla de bloqueo en la puerta del pasajero para bloquear sólo esa puerta.

. _{Jale la manija de la puerta una}

vez para desbloquear la puerta. Al jalar la manija nuevamente se quita el pasador de la puerta. Consulte Seguros de las puertas en

la página 2-12 o Seguros de puertas eléctricos en la página 2-13.

Ventanas

Presione el interruptor hacia abajo para abrir la ventana. Jale la parte delantera del interruptor para cerrarla.

Las ventanas eléctricas sólo funcionan con la ignición en ACC/ ACCESSORY (accesorios) u ON/ RUN/START (encendido/operación/ arranque), o cuando la Energía retenida para los accesorios (RAP) está activa. Vea Energía retenida

para los accesorios (RAP) en la página 9-25.

Operación automática de ventana

Las ventanas con característica de bajada rápida permiten bajarla sin sostener el interruptor. Si está equipada, las ventanas pueden tener también una función express hacia arriba. Jale un interruptor de ventana hacia arriba o presiónelo totalmente hacia abajo, suéltelo, y la ventana subirá o bajará automáticamente. Pare la ventana jalando o presionando el interruptor en la misma dirección una segunda vez, u opere brevemente el interruptor hasta el primer tope en cualquier dirección.

Vea Ventanas eléctricas en la

(13)

Ajuste de los asientos

Asientos delanteros manuales

Para ajustar un asiento manual: 1. Tire de la manija que se

encuentra en el frente del asiento.

2. Deslice el asiento a la posición deseada y suelte la manija. 3. Intente mover el asiento hacia

atrás y hacia adelante para cerciorarse de que esté asegurado en su sitio.

Ajustador de altura del asiento

Oprima sin soltar la parte superior o inferior del interruptor para subir o bajar el asiento. Libere el interruptor cuando se haya alcanzado la altura deseada.

Vea Ajuste de los asientos en la

página 3-4.

Asientos con ajuste eléctrico

Para ajustar un asiento eléctrico, si está equipado con éste:

. _{Mueva el control (A)}

deslizándolo hacia adelante o hacia atrás para adelantar o atrasar el asiento.

. _{Levante o baje la parte}

delantera del cojín del asiento moviendo la parte delantera del control hacia arriba o hacia abajo.

(14)

. _{Mueva todo el control hacia}

arriba o hacia abajo para subir o bajar el asiento completo. Vea Ajuste de los asientos

eléctricos en la página 3-4.

Ajuste del soporte lumbar

Si está equipado, oprima sin soltar la parte delantera o trasera del control para aumentar o reducir el soporte lumbar.

Vea Ajuste del soporte lumbar en la

página 3-5.

Respaldos reclinables

Respaldos reclinables manuales

Para reclinar un respaldo manual: 1. Levante la palanca.

2. Mueva el respaldo a la posición deseada, y después libere la palanca para asegurar el respaldo en su lugar.

3. Empuje y jale el respaldo para asegurar que esté trabado.

Para regresar el respaldo a la posición vertical:

1. Levante completamente la palanca sin aplicar presión al respaldo, y el respaldo regresará a la posición vertical.

2. Empuje y jale el respaldo para asegurar que esté trabado.

(15)

Para ajustar el respaldo del asiento eléctrico, si está disponible:

. _{Incline la parte superior del}

control hacia atrás para reclinarse.

. _{Incline la parte superior del}

control hacia adelante para elevar.

Vea Respaldos reclinables en la

página 3-5.

Características de

memoria

En vehículos con la característica de memoria, los botones "1" y "2" en la parte exterior del asiento del conductor se utilizan para guardar y recuperar en forma manual las posiciones del asiento del conductor y de los espejos laterales. Estas posiciones guardadas en forma manual se denominan posiciones de los botones de memoria. El vehículo también guardará de manera automática la posición del asiento del conductor y de los espejos laterales en el transmisor remoto de entrada sin llave (RKE) cuando se apague el motor. Estas posiciones guardadas de manera automática se denominan posiciones RKE.

vea Asientos con memoria en la

página 3-7 y Personalización del vehículo en la página 5-36.

Asientos de la

segunda fila

Los respaldos traseros pueden plegarse para incrementar el espacio de carga.

Vea Asientos Traseros en la

página 3-10.

Asientos con calefacción

Si están disponibles, los botones están en el panel de control del clima. Para que funcione, el motor debe estar encendido.

(16)

Presione

M

o

L

para activar la calefacción del asiento y respaldo del conductor o del pasajero. Las luces indicadoras muestran el ajuste actual.

Para el ajuste más alto oprima el botón una vez. Cada vez que se oprima el botón, el asiento calefactado cambiará el siguiente ajuste inferior y, finalmente, al ajuste de inactivo. Las luces indican tres para el ajuste más alto y uno para el más bajo.

Vea Asientos delanteros con

calefacción en la página 3-9.

Ajuste de las cabeceras

No ponga el vehículo en

movimiento hasta que las

cabeceras para todos los ocupantes estén instalados y ajustados de manera adecuada.

Para lograr una posición cómoda del asiento, cambie el ángulo de inclinación del respaldo lo menos posible manteniendo el asiento y la altura de las cabeceras en la posición adecuada.

Vea Cabeceras en la página 3-2 y

Ajuste de los asientos en la página 3-4.

Cinturones de seguridad

Consulte las siguientes secciones para obtener información importante sobre cómo utilizar los cinturones de seguridad de manera adecuada:

. _{Cinturones de seguridad en la}

página 3-13.

. _{Uso correcto de los cinturones}

de seguridad en la página 3-14.

. _{Cinturón de tres puntos en la}

(17)

. _{Correas y anclas inferiores para}

niños (sistema de pestillos) en la página 3-46.

Sistema de detección de

pasajeros

Estados Unidos

Canadá y México

El sistema de sensor del pasajero apaga la bolsa de aire delantera exterior y la bolsa de aire para rodillas del pasajero bajo ciertas condiciones. Ninguna otra bolsa de aire es afectada por el sistema de

detección de pasajeros. Vea

Sistema de detección de pasajeros en la página 3-29.

El indicador de estatus de la bolsa de aire del pasajero se iluminará en la consola superior al arrancar el vehículo. Vea Indicador de estatus

de la bolsa de aire del pasajero en la página 5-13.

Ajuste del espejo

Espejo retrovisor interior

Ajuste el espejo retrovisor para una visión clara del área detrás de su vehículo.

Espejo retrovisor manual

Si está equipado, empuje la pestaña hacia adelante para uso diurno y jálela hacia atrás para uso nocturno para evitar el destello de los faros delanteros que vienen detrás.

Espejo retrovisor de atenuación automática

Si está equipado, el espejo

automáticamente reduce el destello de los faros que vienen detrás. La función de atenuación se enciende cuando se arranca el vehículo. Vea Espejo retrovisor con

atenuación automática en la página 2-23.

(18)

1. Gire el interruptor selector a L (izquierda) o R (derecha) para elegir el espejo del conductor o del pasajero.

2. Mueva el control para ajustar el espejo.

3. Gire el interruptor selector a

(

para de-seleccionar el espejo.

Ajuste del volante de la

dirección

Para ajustar el volante de la dirección:

1. Jale la palanca hacia abajo. 2. Baje o suba el volante de la

dirección.

3. Aleje o acerque el volante de la dirección.

4. Empuje la palanca hacia arriba para bloquear el volante en su lugar.

No ajuste el volante mientras maneja.

Iluminación interior

Luces del techo

El control de luces interiores en la consola superior controla las luces interiores delantera y trasera. Para operarlas, oprima los botones:

E

: Apaga las luces.

1

: Enciende las luces cuando se

abre cualquier puerta.

+

: Mantiene las luces encedidas

(19)

Luces de lectura

Hay luces de lectura delanteras y traseras en la consola elevada y en el techo interior.

Luces de lectura delanteras

Luces de lectura traseras

#

o

$

: Presione el botón al lado

de cada luz para encenderla o apagarla.

Para mayor información, vea

Control de iluminación del tablero de instrumentos en la página 6-5.

Luces exteriores

El control de luz exterior está en el tablero de instrumentos del lado izquierdo del volante.

O

: Apaga las luces exteriores. La

perilla retorna a la posición AUTO (automática) luego de ser liberada. Gire a

O

para reactivar el

modo AUTO.

En Canadá, los faros delanteros se reactivan automáticamente una vez que el vehículo sale de P

(20)

AUTO: Enciende y apaga

automáticamente las luces exteriores, dependiendo de la iluminación exterior.

;

: Enciende las luces de

estacionamiento, incluyendo todas las luces, excepto los faros.

2

: Enciende los faros junto con

las luces de estacionamiento y las luces del tablero de instrumentos. Consulte:

. _{Controles de luces exteriores en}

la página 6-1. . _{Luces diurnas (DRL) en la} página 6-2. . _{Faros de niebla en la} página 6-4.

Limpiaparabrisas/

lavaparabrisas

La palanca del limpiador/lavador del parabrisas está en el lado derecho de la columna de dirección. Con el encendido en ACC/ ACCESSORY (acc/accesorios) u ON/RUN/START (encendido/ funcionamiento/arranque), mueva la palanca para seleccionar la

velocidad del limpiador.

HI: Utilizar para movimientos

rápidos.

LO: Utilizar para movimientos

lentos.

INT: Mueva la palanca hasta INT

para intervalos intermitentes, y luego gire la banda

x

INT hacia arriba para movimientos más frecuentes o hacia abajo para movimientos menos frecuentes.

OFF: Úselo para apagar los

limpiaparabrisas.

1X : Para una sola pasada, mueva

brevemente la palanca hacia abajo. Para varias pasadas, mantenga la palanca hacia abajo.

n L

: Jale la palanca hacia usted

para rociar fluido de lavado del parabrisas y activar las escobillas. Vea Limpiaparabrisas/

(21)

Controles de clima

La calefacción, el enfriamiento y la ventilación del vehículo pueden controlarse mediante este sistema.

Sistemas de climatización

1. Control del ventilador 2. Aire acondicionado o Aire

acondicionado Confort/Eco 3. Modos de distribución de aire 4. Descongelar

5. Control de temperatura

6. Asientos con calefacción (si están equipados)

7. Recirculación

8. Desempañador del medallón trasero

(22)

Sistema de climatización automática dual

1. Controles de temperatura del lado del conductor y del lado del pasajero.

2. Aire acondicionado o Aire acondicionado Confort/Eco 3. Modos de distribución de aire 4. Descongelar

5. AUTO (Operación automática) 6. Asientos con calefacción (si

están equipados) 7. Recirculación

8. Control del ventilador 9. Desempañador del medallón

trasero 10. SYNC

Consulte Sistemas de control de

clima en la página 8-1 o Sistema de climatización automática dual en la página 8-5 (Si está equipado).

Transmisión

Control de cambios del conductor (DSC)

El control de cambios del conductor (DSC) le permite cambiar las velocidades de manera similar a la transmisión manual. Para usar esta característica:

1. Mueva la palanca de

velocidades desde D (manejar) hacia atras a la M (manual). 2. Presione el extremo del botón +

(más) en la parte superior de la palanca de cambios para aumentar, o presione el extremo del botón - (menos) para disminuir.

Vea Modo manual en la

(23)

Características del

vehículo

Sistema de

Infoentretenimiento

Vea el manual de

infoentretenimiento para información sobre el radio, reproductores de audio, teléfono, sistema de navegación, y reconocimiento por voz y habla. También incluye información sobre ajustes.

Radio(s)

VOL/

O

: Presiónelo para apagar o

encender el sistema. Gírelo para aumentar o reducir el volumen.

RADIO/BAND: Presione para

escoger entre FM, AM o SiriusXM®, si cuenta con este equipo.

TUNE/MENU: Gírelo para

seleccionar las estaciones de radio. Presione para seleccionar un menú.

©

_SEEK

¨

_{: Presione para buscar}

la pista o estación anterior o siguiente.

INFO: Presione para mostrar

información disponible acerca de la estación o pista actual.

Vea Descripción general en la

página 7-2.

Radio satelital

Si está equipado, los vehículos con sintonizador de radio satelital SiriusXM®y que cuenten con una suscripción válida para radio satelital SiriusXM pueden recibir la programación de SiriusXM.

Servicio de radio satelital SiriusXM

SiriusXM es un servicio de radio por satélite que se basa en los 48 estados contiguos de Estados Unidos y en las10 provincias canadienses. Radio por satélite SiriusXM tiene una amplia variedad de programación y música sin comerciales, de costa a costa, y en

sonido de calidad digital. Se requiere el pago de una cuota para recibir el servicio SiriusXM. Consulte:

. _{www.siriusxm.com o llame al}

1-866-635-2349 (en EUA).

. _{www.xmradio.ca o llame al}

1-877-209-0079 (en Canadá). Vea Radio satelital en la

página 7-12.

Dispositivos de audio

portátiles

Este vehículo puede incluir una entrada auxiliar de 3.5 milímetros (1/8 pulg.) y un puerto USB en la consola central. Se pueden conectar dispositivos externos tales como iPods®_{, computadoras}

portátiles, reproductores MP3, y dispositivos de

almacenamiento USB.

Vea Dispositivos auxiliares en la

(24)

Bluetooth

®

El sistema Bluetooth®_{permite a los}

usuarios con teléfonos celulares habilitados para Bluetooth hacer y recibir llamadas con "manos libres" utilizando el sistema de audio y los controles del vehículo.

El teléfono celular habilitado para Bluetooth debe conectarse con el sistema de Bluetooth del vehículo antes de poder utilizarse dentro del mismo. No todos los teléfonos son compatibles con todas las

funciones.

Consulte Bluetooth (Controles

infoentretenimiento) en la página 7-24 o Bluetooth (Reconocimiento de voz) en la página 7-29 o Bluetooth (Descripción general) en la página 7-23.

Controles al volante

b

/

g

: Presione para interactuar

con OnStar, Bluetooth,

o navegación, si está equipado.

$

/

i

: Presione para silenciar.

Presiónelo de nuevo para volver a encender el sonido. Presione para rechazar una llamada entrante o para finalizar una llamada actual.

_

SRC

^

: Use para seleccionar

una banda de radio o fuente de audio.

Use

_

o

^

para seleccionar la siguiente o anterior estación de radio favorita, pista de CD, o pista MP3.

Presione SRC para cambiar entre la radio y el CD.

Presione y sostenga SRC para interactuar con el sistema de navegación, si está equipado.

+

x

: Pulse + para aumentar o

-para disminuir el volumen. Vea Controles al volante en la

(25)

Control de velocidad

constante

1

: Presiónelo para encender o

apagar el control crucero. Un indicador blanco se enciende en el grupo de instrumentos.

*

: Presione este botón para

desactivar el control de velocidad crucero sin borrar de la memoria la velocidad establecida.

RES/+: Si hay una velocidad

establecida en la memoria, presione brevemente el control hacia arriba

para volver a dicha velocidad o sostenga para acelerar. Si está activo el control de velocidad, utilícelo para aumentar la velocidad del vehículo.

SET/-: Presione el control hacia

abajo brevemente para ajustar la velocidad y activar el control crucero. Si está activo el control de velocidad, utilícelo para reducir la velocidad.

Vea Control de velocidad constante

Centro de información

del conductor (DIC)

La pantalla del DIC está en el centro del grupo de instrumentos. Ésta muestra el estatus de muchos sistemas del vehículo. Los controles para el centro de información del conductor (DIC) están en la palanca de las direccionales.

1. SET/CLR (Establecer/borrar): Presione para establecer, o presione y sostenga para eliminar el elemento del menú mostrado.

2.

w

/

x

: Utilice la banda para

desplazarse por las opciones de cada menú.

3. MENÚ: Presione para desplegar los menús del Centro de información del conductor (DIC). Este botón también se usa para regresar a la última pantalla presentada en el DIC o para salir de ella.

Vea Centro de información del

(26)

Sistema de alerta de

colisión frontal (FCA)

Si está equipado, el sistema de asistencia de colisión frontal (FCA) puede ayudar a evitar o reducir los daños causados por accidentes frontales. El FCA proporciona un indicador verde,

V

, cuando se detecta un vehículo al frente. Este indicador se muestra en color ámbar si sigue a un vehículo demasiado cerca. Al acercarse demasiado rápido a un vehículo que viene de frente, la FCA activa una alerta en rojo en el parabrisas y se escucha un pitido rápido.

Vea Sistema de alerta de colisión

frontal (FCA) en la página 9-41.

Advertencia de cambio

de carril (LWD)

Si está equipado, LDW puede ayudar a evitar salidas no intencionales del carril a

velocidades de 56 km/h (35 mph) o mayores. LDW utiliza un sensor de

cámara para detectar las marcas del carril. La luz de LDW,

@

, es verde si se detecta una línea de carril. Si el vehículo se sale del carril, la luz cambiará a color ámbar y parpadeará. Además, se escucha un sonido.

Vea Advertencia de cambio de carril

(LDW) en la página 9-50.

Cámara de visión

trasera (RCV)

Si está equipado, el RVC muestra una vista del área detrás del vehículo, en la pantalla de la columna central, cuando el vehículo se coloca en R (Reversa).

Vea Cámara de visión trasera

(RCV) en la página 9-47.

Asistencia de

Estacionamiento

Si está equipado, este sistema usa sensores en la defensa trasera para ayudar con el estacionamiento y

para evitar chocar con objetos mientras está en R (Reversa). Opera en velocidades menores a 8 km/h (5 mph). La Asistencia de estacionamiento trasero (RPA) usa sonidos audibles para proporcionar información de distancia y del sistema.

Mantenga limpios los sensores de la defensa trasera del vehículo para asegurar una operación adecuada. Vea Asistencia de estacionamiento

Salidas eléctricas

Las tomas de corriente para accesorios pueden utilizarse para conectar equipo eléctrico, tal como teléfonos celulares o

reproductores MP3.

Hay dos tomas de corriente para accesorios: una en la columna central debajo del control de clima y otra debajo del descansabrazos dentro del almacenamiento de la consola central.

(27)

Abra la cubierta protectora para usar la toma de corriente para accesorios.

Vea Salidas eléctricas en la

página 5-6.

Sistema remoto universal

Si está equipado, este sistema proporciona una forma de sustituir hasta tres transmisores de control remoto usados para activar

dispositivos tales como abridores de puertas de cochera, sistemas de seguridad, y dispositivos de automatización para el hogar. Lea las instrucciones en su totalidad antes de intentar programar el Universal Remote system (sistema remoto universal). Debido a los pasos necesarios, puede ser útil

tener a otra persona disponible para ayudarle con la programación del Universal Remote system (sistema remoto universal).

Vea Sistema remoto universal en la

página 5-44.

Quemacocos

En vehículos con quemacocos, los interruptores para operarlo están en el techo interior arriba del espejo retrovisor. La ignición debe estar en ON/RUN (encendido/

funcionamiento) o ACC/ ACCESSORY (accesorio), o en Energía retenida para los accesorios (RAP) para operar el quemacocos. Vea Posiciones del

encendido (acceso sin llave) en la página 9-17 o Posiciones de encendido (acceso con llave) en la página 9-19 y Energía retenida para los accesorios (RAP) en la

página 9-25.

Open/Close: Mantenga presionada

la parte delantera o trasera del interruptor (1) para abrir o cerrar el quemacocos. La visera se abre automáticamente con el

quemacocos, pero se debe cerrar manualmente.

Apertura/Cierre automático:

Presione y libere la parte delantera o trasera del interruptor (1) para abrir o cerrar el quemacocos automáticamente.

(28)

Ventilación/Cierre: Oprima y

sostenga la parte trasera del interruptor (2) para ventilar el quemacocos. Oprima y sostenga la parte delantera del interruptor para cerrarlo.

El quemacocos no se puede abrir o cerrar si el vehículo tiene alguna falla eléctrica.

Característica de protección

Si un objeto está en la trayectoria del quemacocos cuando se cierra, la característica de protección detecta el objeto y evita que el quemacocos cierre en el punto de la obstrucción. El quemacocos entonces regresa hasta la posición totalmente abierta. Vea Quemacocos en la página 2-26.

Desempeño y

mantenimiento

Control de tracción/

Control electrónico de

estabilidad

El sistema de control de tracción limita el giro sin tracción de las ruedas. El sistema se enciende automáticamente cada vez que arranca el vehículo.

El sistema StabiliTrak asiste con control direccional del vehículo en condiciones de manejo difíciles. El sistema se enciende

automáticamente cada vez que arranca el vehículo.

. _{Para apagar el control de}

tracción, presione y libere el botón del sistema de control de tracción (TCS)/StabiliTrak

g

en la columna central. Se ilumina

i

en el grupo de instrumentos.

. _{Presione y suelte el botón TCS/}

StabiliTrak nuevamente para encender el control de tracción.

. _{Para apagar tanto el control de}

tracción como StabiliTrak, presione y sostenga el botón del Sistema de control de tracción (TCS)/StabiliTrak

g

en la columna central hasta que se ilumine

i

y

g

en el grupo de instrumentos.

. _{Presione y suelte el botón TCS/}

StabiliTrak nuevamente para encender ambos sistemas. Vea Control de tracción/Control de

estabilidad electrónica en la página 9-36.

Monitor de presión de las

llantas

Este vehículo puede contar con un sistema de monitoreo de presión de las llantas (TPMS).

(29)

La luz de advertencia presión baja de neumáticos avisa cuando exista una pérdida de presión significativa en alguna de las llantas del

vehículo. Si la luz de advertencia se enciende, deténgase tan pronto sea posible e infle las llantas hasta la presión recomendada que aparece en la Etiqueta de información sobre las llantas y carga. Vea Límites de

carga del vehículo en la

página 9-11. La luz de advertencia

permanecerá encendida hasta que se haya corregido la presión de las llantas.

La luz de advertencia de baja presión de llanta puede encender en clima frío cuando se arranca el vehículo por primera vez, y después apagarse conforme se conduce el vehículo. Esto puede ser un indicador de que la presión de las

llantas se está reduciendo, por lo que será necesario inflar las llantas hasta la presión adecuada. El TMPS no reemplaza el

mantenimiento normal mensual de las llantas. Mantenga las presiones correctas de los neumáticos. Vea Sistema de monitoreo de

presión de las llantas en la página 10-57.

Sistema de duración del

aceite del motor

El sistema de vida útil del aceite del motor calcula la vida útil del aceite basándose en el uso del vehículo y muestra el mensaje Cambie pronto el aceite del motor cuando es necesario cambiar el aceite y el filtro de aceite. El sistema de vida del aceite debe restablecerse en 100 % sólo después de un cambio de aceite.

Restablecer el sistema de vida del aceite

1. Gire la ignición a ON/RUN (encendido/funcionamiento) con el motor apagado.

2. Oprima el botón DIC MENU (menú DIC), que se encuentra en la palanca de direccionales para entrar al Menú de

información del vehículo. Use la rueda giratoria para avanzar por los elementos del menú hasta llegar a Índice de calidad del aceite.

3. Oprima el botón SET/CLR (ESTABLECER/BORRAR) para reinicializar la duración del aceite a 100%.

4. Gire el encendido a la posición LOCK/OFF (bloquear/apagar). Vea Sistema de duración del aceite

(30)

E85 o Combustible Flex

Los vehículos con una tapa de combustible amarilla pueden usar gasolina sin plomo o combustible que contenga hasta 85% de etanol (E85). Vea E85 o Combustible Flex

en la página 9-54. Para el resto de

los vehículos, use sólo la gasolina sin plomo descrita en Combustible

Conducir para mejorar la

economía del

combustible

Los hábitos de manejo pueden afectar el rendimiento del combustible. He aquí algunos consejos de manejo para obtener el mejor rendimiento de combustible posible.

. _{Evite acelerones rápidos y}

acelere de manera pausada.

. _{Frene gradualmente y evite}

frenados abruptos.

. _{Evite mantener el motor en}

marcha con el auto detenido durante periodos de tiempo largos.

. _{Cuando las condiciones del}

camino y del clima sean adecuadas, utilice el control de velocidad crucero.

. _{Respete siempre los límites de}

velocidad establecidos o maneje más lentamente cuando lo requieran las circunstancias.

. _{Mantenga las llantas del}

vehículo infladas a la presión adecuada.

. _{Combine varios viajes en}

uno solo.

. _{Reemplace las llantas del}

vehículo con llantas que tengan el mismo número de

especificación TPC ubicado en el lateral de la llanta, cerca del tamaño.

. _{Siga las instrucciones de}

mantenimiento recomendado.

Programa de Asistencia

en el Camino

Llame al 01-800-466-0811. Los nuevos propietarios de Chevrolet quedan inscritos

automáticamente en el programa de Asistencia en el Camino.

Vea Programa de Asistencia en el

Camino en la página 13-3.

OnStar

®

Si cuenta con el servicio y está activado, el vehículo tiene integrado un completo sistema que puede conectarlo con un Asesor en vivo, quien le brindará servicios de emergencia, seguridad, navegación, conectividad y diagnóstico. Vea

Descripción general OnStar en la página 14-1.

(31)

Llaves, puertas y

ventanas

Llaves y seguros

Llaves . . . 2-2 Sistema de entrada sin llave a

control remoto (RKE) . . . 2-3 Funcionamiento del sistema de

entrada sin llave a control remoto (RKE) . . . 2-3 Arranque remoto del

vehículo . . . 2-10 Seguros de puertas . . . 2-12 Seguros eléctricos de puertas . . . 2-13 Bloqueo retardado . . . 2-13 Seguros automáticos de puertas . . . 2-14 Protección de bloqueo . . . 2-14 Seguros de puertas . . . 2-15 Puertas Cajuela . . . 2-16

Seguridad del vehículo

Seguridad del vehículo . . . 2-18 Sistema de alarma de

vehículo . . . 2-18 Inmovilizador . . . 2-19 Operación del Inmovilizador

(Llave de Acceso) . . . 2-19 Operación del Inmovilizador

(Acceso Sin Llave) . . . 2-20

Espejos exteriores

Espejos convexos . . . 2-21 Espejos eléctricos . . . 2-21 Espejos con calefacción . . . 2-22 Inclinar espejo en marcha

atrás . . . 2-22

Espejos interiores

Espejo retrovisores

interiores . . . 2-22 Espejo retrovisor manual . . . . 2-23 Espejo retrovisor de atenuación automática . . . 2-23 Ventanas Ventanas . . . 2-23 Ventanas eléctricas . . . 2-23 Viseras . . . 2-25 Techo Quemacocos . . . 2-26

(32)

Llaves y seguros

Llaves

{

Advertencia

Dejar a los niños en un vehículo con una llave de ignición o un Transmisor de acceso sin llave (RKE) es peligroso y los niños o terceras personas podrían sufrir lesiones graves o perder la vida. Podrían operar la ventana eléctrica y otros controles o provocar el movimiento del vehículo. Las ventanas funcionarán con la llave en la ignición o con el transmisor RKE en el vehículo, y los niños o terceras personas podrían quedar atrapados en el camino de una ventana cerrándose. No deje niños dentro de un vehículo con la llave de ignición o un

transmisor RKE.

Esta tecla, que es parte del transmisor remoto de entrada sin llave (RKE), puede utilizarse para la ignición y todos los seguros, si el vehículo es un vehículo de acceso por llave. Si el vehículo posee una ignición sin llave, la tecla puede utilizarse para los seguros.

Presione el botón de apertura de seguros en el transmisor RKE para preservar la superficie de la llave. Presione el botón y el borde de la llave para replegarla.

Si el vehículo tiene una ignición y se dificulta girar la llave,

inspeccione si la hoja de la llave tiene basura. Limpie periódicamente con un cepillo o una punta.

Acuda a su distribuidor autorizado si requiere una llave nueva.

Si se encuentra cerrado fuera del vehículo, consulte Asistencia en el

(33)

Con una suscripción OnStar activa, un Asesor OnStar puede abrir el vehículo de manera remota. Consulte Descripción general

OnStar en la página 14-1.

Sistema de entrada sin

llave a control

remoto (RKE)

Consulte Norma de Radiofrecuencia

Si disminuye el rango de operación del RKE:

. _{Verifique la distancia.}

El transmisor podría estar muy alejado del vehículo.

. _{Verifique la ubicación. Otros}

vehículos u objetos podrían estar bloqueando la señal.

. _{Verifique la batería del}

transmisor. Consulte

"Reemplazo de la batería" más adelante en esta sección.

. _{Si el transmisor continúa sin}

operar correctamente, consulte con su distribuidor, o con un técnico calificado para obtener servicio.

Funcionamiento del

sistema de entrada sin

llave a control

remoto (RKE)

El sistema de Acceso sin llave permite la entrada al vehículo cuando el transmisor se encuentra dentro del rango. Vea "Operación de acceso sin llave" a continuación. Las funciones del transmisor puede tener un alcance de hasta 60 m (197 pies) de distancia del vehículo. Otras condiciones, como aquellas previamente señaladas, pueden tener impacto en el desempeño del transmisor.

Se muestra con Arranque remoto

Q

_{(cerrar): Oprima para cerrar los}

seguros de todas las puertas. Las luces direccionales pueden encender y/o la bocina puede sonar en la segunda presión para indicar el cerrado. Consulte "Respuesta cierre a distancia" en

Personalización del vehículo en la página 5-36.

Si la puerta del conductor está abierta al presionar

Q

, todos los seguros de las puertas se cierran excepto la puerta del conductor, si "Impedir cierre si pta. abierta"

(34)

está disponible a través de la personalización del vehículo. Consulte Personalización del

vehículo en la página 5-36.

Si la puerta del pasajero está abierta al presionar

Q

, todas los seguros de las puertas se cierran. Presionar

Q

puede también activar el sistema de alarma. Consulte

Sistema de alarma del vehículo en la página 2-18.

K

(abrir): Presione para abrir el

seguro de la puerta del conductor o de todas las puertas. Consulte "Opciones de desbloqueo de puerta" en Personalización del

Los indicadores de las luces direccionales pueden parpadear para indicar el desbloqueo. Consulte "Respuesta apertura a dist." en Personalización del

Presionar

K

desactivará el sistema de alarma. Consulte Sistema de

alarma del vehículo en la página 2-18.

Puede llamarse a las posiciones de los asientos con memoria al quitar los seguros del vehículo. Consulte

Asientos con memoria en la página 3-7 y "Recuperación remota

de memoria" en Personalización del

Y

(Liberación remota de cajuela): Oprima sin soltar para

abrir la cajuela.

7

(alarma de localización/ pánico): Presione u libere una vez

para iniciar el localizador del vehículo. Las luces exteriores se encenderán y sonará el claxon tres veces.

Mantenga presionado

7

al menos por tres segundos para activar la alarma de pánico. El claxon suena y las luces direccionales parpadean

durante aproximadamente 30 segundos hasta que

7

se vuelve a oprimir o se arranca el vehículo.

/

(arranque remoto del

vehículo): Para vehículos con esta

función, oprima

Q

y libere y entonces oprima sin soltar

/

por al menos cuatro segundos para arrancar el vehículo desde el exterior del vehículo usando el transmisor de entrada remota sin llave (RKE). Consulte Arranque

remoto del vehículo en la página 2-10.

Los botones del transmisor RKE no funcionarán cuando la llave se encuentre en encendido.

Operación de acceso sin llave

Si está equipado, el sistema de Acceso sin llave permite bloquear y desbloquear la puerta y cajuela sin presionar el botón del transmisor RKE. El transmisor RKE debe estar dentro de una distancia de 1 m (3 pies) de la puerta que desea abrir. Si el vehículo cuenta con esta

(35)

función, habrá un botón en las manijas exteriores de las puertas delanteras.

El Acceso sin llave se puede programar para desbloquear todas las puertas al oprimir la primera vez el botón bloqueo/desbloqueo en la puerta del conductor. Consulte

Desbloqueo/bloqueo sin llave desde la Puerta del conductor

Cuando las puertas estén aseguradas y el transmisor de entrada remota sin llave (RKE) esté dentro de 1 m (3 pies) de la manija de la puerta del conductor,

presionar el botón de bloqueo/ desbloqueo en la manija de la puerta del conductor desbloqueará la puerta del conductor. Si se presiona de nuevo el botón de bloqueo/desbloqueo dentro de cinco segundos, se desbloquearán todas las puertas de pasajeros. Jale la manija de la puerta para desbloquear la puerta.

Se muestra el lado del conductor, lado del pasajero es similar

Presionar el botón de bloqueo/ desbloqueo hará que todas las puertas se bloquee si ocurre cualquiera de lo siguiente:

. _{Si pasaron más de cinco}

segundos desde que se presionó por primera vez el botón de bloqueo/desbloqueo.

. _{Se usaron dos presiones del}

botón de bloqueo/desbloqueo para desbloquear todas las puertas.

. _{Se abrió cualquier puerta del}

vehículo y ahora todas las puertas están cerradas.

Desbloqueo/bloqueo sin llave de las puertas de pasajero

Cuando las puertas estén aseguradas y el transmisor de entrada sin llave esté dentro de 1 m (3 pies) de la manija de la puerta, presionar el botón de bloqueo/ desbloqueo en esa manija de puerta desbloqueará todas las puertas.

Presionar el botón de bloqueo/ desbloqueo hará que todas las puertas se bloquee si ocurre cualquiera de lo siguiente:

. _{Se usó el botón de bloqueo/}

desbloqueo para desbloquear todas las puertas.

. _{Se abrió cualquier puerta del}

vehículo y ahora todas las puertas están cerradas.

(36)

Bloqueo pasivo

Si otros dispositivos electrónicos interfieren con la señal del

transmisor RKE, el vehículo podría no detectar el transmisor RKE dentro del vehículo. Si el bloqueo pasivo está habilitado, las puertas pueden bloquearse con el

transmisor RKE dentro del vehículo. No deje el transmisor RKE en un vehículo abandonado.

Si está equipado con sistema de acceso sin llave, esta función bloqueará el vehículo varios segundos después de cerrar todas las puertas, si el vehículo está apagado y al menos un transmisor RKE se ha retirado del interior o no quede ningún transmisor en el interior.

Deshabilitar temporalmente la función de bloqueo pasivo

La función de bloqueo pasivo puede desactivarse temporalmente oprimiendo sin soltar

K

en el interruptor interior de la puerta, con

la puerta abierta durante al menos cuatro segundos, o hasta escuchar tres campanillas. Entonces la activación pasiva de los seguros de las puertas permanecerá

inhabilitada hasta que se oprima

Q

en la puerta interior o hasta que se arranque el vehículo.

Para personalizar los seguros de las puertas para que se activen automáticamente al salir del vehículo, vea "Bloqueo,

desbloqueo, arranque remoto", en

Apertura Sin Lave de la Cajuela

Presione la almohadilla de toque en la Luz de alto montada al centro superior (CHMSL) para abrir la cajuela si el transmisor de entrada remota sin llave (RKE) está dentro de 1 m (3 pies) de la cajuela.

Programación de los

transmisores para el vehículo

Solo funcionarán los transmisores RKE programados específicamente para cada vehículo. Si extravía o le roban su transmisor, deberá comprar un transmisor nuevo y pedir a su distribuidor que lo programe. Se puede volver a programar el vehículo para que los transmisores extraviados o robados ya no funcionen. Cualquier

transmisor restante necesitará ser reprogramado. Cada vehículo puede contar con hasta ochos transmisores programados para el mismo.

Programación con un transmisor reconocido (Únicamente vehículos con llave)

Para programar una llave nueva: 1. Inserte la llave original, ya

programada, en la ignición y gírela a la posición ON/RUN. 2. Gire la llave del a LOCK/OFF y

(37)

3. Inserte la nueva llave a

programar y gírela a la posición ON/RUN en menos de cinco segundos.

La luz de seguridad se apagará una vez que la llave haya sido programada.

4. Repita los pasos 1-3 si desea programar llaves adicionales. Si pierde o daña una llave, consulte a su distribuidor para que le fabrique una nueva llave.

Programación sin un transmisor reconocido (Únicamente vehículos con llave)

Los propietarios estadounidenses tienen la posibilidad de programar una llave nueva para su vehículo cuando no se encuentre disponible una llave reconocida. Las

regulaciones canadienses requieren que los propietarios canadienses consulten a su distribuidor para la programación de llaves nuevas cuando no se encuentre disponible una llave reconocida.

Si no hay disponibles llaves actualmente reconocidas, siga este procedimiento para programar la primera llave.

Este procedimiento toma aprox. 30 minutos para la primera llave. El vehículo debe estar apagado y usted debe tener todas las llaves que desee programar.

1. Inserte la nueva llave del vehículo en la ignición.

2. Gírela a ON/RUN. Se encenderá la luz de seguridad.

3. Espere 10 minutos a que se apague la luz de seguridad. 4. Gire la ignición a LOCK/OFF. 5. Repita los pasos 2 a 4 dos

veces más. Después de la tercera vez, gírela a ON/RUN; la llave está aprendida y todas las llaves anteriores ya no

funcionarán en el vehículo.

Las llaves restantes pueden programarse utilizando el

procedimiento "Programación con un transmisor reconocido" (sólo vehículos con llave).

Programar con un transmisor reconocido (únicamente vehículos con acceso remoto)

Se puede programar un transmisor nuevo cuando hay un transmisor reconocido. Para programar, el vehículo debe estar apagado y usted debe tener todos los

transmisores, tanto los actualmente reconocidos como los nuevos. 1. Coloque el o los transmisores

reconocidos en el bolsillo del transmisor. La cavidad del transmisor está dentro del área de almacenamiento de la consola central.

(38)

2. Inserte la llave del vehículo del nuevo transmisor en el cilindro de la cerradura en el lado exterior de la puerta del conductor y gire la llave a la posición de desbloqueo cinco veces antes de que transcurran 10 segundos.

El Centro de información del conductor (DIC) muestra Preparado para mando a distancia #2, 3, 4 o 5.

3. Coloque el nuevo transmisor en la bolsa del transmisor.

4. Oprima el botón ENGINE START/STOP (ARRANCAR/ APAGAR MOTOR). Una vez que se haya detectado el transmisor, el DIC indicará que está lista para programar el siguiente transmisor.

5. Retire el transmisor del bolsillo para el transmisor y oprima

K

. Para programar transmisores adicionales, repita los Pasos 3-5.

Cuando estén programados todos los transmisores

adicionales, oprima sin soltar el botón ENGINE START/STOP (ARRANCAR/APAGAR MOTOR) por 12 segundos para salir del modo de programación.

Programar sin un transmisor reconocido (únicamente vehículos con acceso remoto)

Si no hay disponibles transmisores actualmente reconocidos, siga este procedimiento para programar hasta ochos transmisores. Esta función no

está disponible en Canadá. Este procedimiento toma

aproximadamente 30 segundos para completarse. El vehículo debe estar apagado y usted debe tener todos los transmisores a ser programados.

1. Inserte la llave del vehículo del transmisor en el cilindro de la cerradura en el lado exterior de la puerta del conductor y gire la llave a la posición de

desbloqueo cinco veces antes de que transcurran 10 segundos.

El Centro de información del conductor (DIC) muestra Configuración mando a distancia. Espere por favor. 2. Espere 10 minutos hasta que el

DIC muestre Pulse el botón de inicio para configuración y entonces presione el botón ENGINE START/STOP. El DIC mostrará nuevamente Configuración mando a distancia. Espere por favor.

(39)

3. Repita el paso 2 dos veces adicionales. Después de la tercera vez, ya no trabajarán con el vehículo ninguno de los transmisores previamente conocidos. Se pueden aprender los restantes transmisores en los siguientes pasos.

La pantalla del DIC debería ahora mostrar Preparado para mando a distancia # 1.

4. Coloque el nuevo transmisor en el bolsillo del transmisor, el cual se encuentra dentro del área de almacenamiento de la consola central.

5. Oprima el botón ENGINE START/STOP (ARRANCAR/ APAGAR MOTOR). Una vez que se haya detectado el transmisor, el DIC indicará que está lista para programar el siguiente transmisor.

6. Retire el transmisor del bolsillo para el transmisor y oprima

K

. Para programar transmisores adicionales, repita los Pasos 4-6.

Cuando estén programados todos los transmisores adicionales, oprima sin soltar por 12 segundos para salir del modo de programación.

Encendido del Vehículo con Batería Baja en el Transmisor

Al tratar de arrancar el vehículo, si la batería del transmisor es débil, o si hay una interferencia con la señal, el DIC puede mostrar Ninguna detección mando a distan. FOB o Use el transm. de bolsillo para arrancar.. El mensaje Sustituya pila en llave mando a distancia también se puede mostrar en este momento.

Para arrancar el vehículo:

1. Abra la consola central y ponga el transmisor en el bolsillo con los botones hacia el frente del vehículo.

2. Con el vehículo en P

(estacionamiento) o N (Neutral), pise el pedal de freno y oprima el botón ENGINE START/STOP. Consulte Arranque del motor en

la página 9-21.

Cambie la batería del transmisor lo antes posible.

(40)

Reemplazo de la batería

Reemplace la batería si el centro de información del conductor (DIC) indica que es necesario el reemplazo de la batería. Consulte

Mensajes de llave y seguro en la página 5-31.

{

Precaución

No toque ningún circuito del transmisor al cambiar la batería. La estática de su cuerpo podría dañar el transmisor.

La batería no es recargable. Para reemplazar la batería:

1. Presione el botón de apertura de seguros en el transmisor para extender la hoja de la llave.

2. Quite la tapa de la batería haciendo palanca con un dedo. 3. Quite la batería empujándola y

deslizándola hacia la hoja de la llave.

4. Inserte la batería nueva, con el lado positivo hacia arriba. Empuje la batería hacia abajo hasta que esté colocada en su lugar. Sustituya la batería con una de nomenclatura CR2032 o equivalente.

5. Ensamble la tapa de la batería de nuevo en el transmisor.

Arranque remoto del

vehículo

El vehículo puede tener esta característica que permite que el motor arranque desde el exterior del vehículo.

/

(arranque remoto del vehículo): Este botón estará

ubicado en el transmisor RKE si el vehículo tiene arranque remoto. El sistema de control de clima usará los ajustes previos durante un arranque remoto. El desempañador de la ventana trasera puede encenderse durante el arranque remoto dependiendo de las

condiciones de ambiente frío. La luz del indicador de desempañador trasero no se enciende durante el arranque remoto.

Si el vehículo cuenta con asientos con calefacción, ésta podría encenderse durante un arranque remoto. Consulte Asientos

delanteros con calefacción en la página 3-9.

(41)

Las leyes en algunas comunidades locales puede restringir el uso de arrancadores remotos. Por ejemplo, algunas leyes requieren que la persona que utiliza el arranque remoto tenga el vehículo a la vista al utilizarlo. Revise las regulaciones locales para cualquier

requerimiento.

Otras condiciones pueden afectar el funcionamiento del transmisor. Consulte Sistema remoto de

entrada sin llave (RKE) en la página 2-3.

Arranque del motor usando el arranque remoto

Para arrancar el motor usando la función de arranque remoto: 1. Oprima y suelte

Q

.

2. Inmediatamente después de completar el Paso 1, presione y sostenga

/

durante por lo menos cuatro segundos o hasta que las luces direccionales parpadeen. El parpadeo de la luces direccionales confirma la

solicitud de que se recibió la solicitud para arrancar de forma remota el vehículo.

Al arrancar el motor se encenderán las luces de estacionamiento y permanecerán encendidas todo el tiempo que el motor esté encendido. Las puertas se bloquearán y el sistema de control del clima se encenderá.

El motor continuará en

funcionamiento durante 10 minutos. Repita los pasos para una

extensión de 10 minutos. El arranque remoto sólo puede extenderse una vez.

Arranque el vehículo antes de conducir.

Prolongación del tiempo de operación del motor

El tiempo de funcionamiento del motor puede extenderse durante 10 minutos más, si durante los

primeros 10 minutos se repiten los pasos 1 y 2 mientras el motor está en funcionamiento. Al extender el

arranque remoto, se agrega el segundo periodo de 10 minutos a los primeros 10 minutos para un total de 20 minutos.

El arranque remoto solo puede ser extendido una sola vez.

Entre dos ciclos de encendido sólo se permite un máximo de dos arranques remotos o un arranque sencillo con una extensión. La ignición del vehículo debe activarse y luego desactivarse antes de que el procedimiento de

arranque remoto pueda ser usado nuevamente

Cancelación de un arranque remoto

Para cancelar el arranque remoto, realice una de las siguientes opciones:

. _{Apunte el transmisor RKE al}

vehículo y presione sin soltar

/

hasta que las luces de

(42)

. _{Encienda las luces intermitentes}

de emergencia.

. _{Encienda y apague el vehículo.} Condiciones en las que no funcionará el arranque remoto

La característica de arranque remoto del vehículo no funcionará si:

. _{La llave está en la ignición}

(Acceso con llave) o si la llave está en el vehículo (Acceso sin llave)

. _{El cofre del vehículo no está}

cerrado.

. _{Están encendidas las luces}

intermitentes de emergencia.

. _{La luz indicadora de falla está}

encendida.

. _{La temperatura del liquido}

refrigerante del motor está muy elevada.

. _{La presión de aceite está baja.}

. _{Ya se han usado dos arranques}

remotos del vehículo, o un solo arranque remoto con extensión.

. _{El vehículo no está en P}

(estacionamiento).

Seguros de puertas

{

Advertencia

Las puertas sin seguro pueden ser peligrosas.

. _{Los pasajeros, y en especial}

los niños, pueden abrir las puertas fácilmente y caerse de un vehículo en

movimiento. Cuando una puerta tiene el seguro; no se podrá abrir con la manija. La probabilidad de ser arrojado fuera del vehículo durante un impacto aumenta si las puertas no están con seguro. Por lo tanto, todos los pasajeros deben utilizar sus cinturones de seguridad

(Continúa)

Advertencia (Continúa)

correctamente y todas las puertas deberán estar cerradas mientras se esté manejando el vehículo.

. _{Los niños pequeños que se}

suben a un vehículo que no tiene las puertas cerradas con seguro podrían ser incapaces de salir del mismo. Los niños pueden verse expuestos a un calor extremo y sufrir lesiones permanentes o incluso fatales debido a la insolación. Siempre cerciórese de cerrar los seguros de las puertas del vehículo al alejarse del mismo.

. _{Los intrusos pueden entrar}

fácilmente a través de una puerta sin seguro cuando usted reduzca la velocidad o detenga el vehículo. Poner

(43)

Advertencia (Continúa)

seguro a las puertas puede ayudarle a prevenir que esto suceda.

Para bloquear o desbloquear las puertas desde el exterior del vehículo.

. _Oprima

Q

_o

_K

_{en el transmisor}

del sistema remoto de entrada sin llaves (RKE). Consulte

Operación del Sistema remoto de entrada sin llave (RKE) en la página 2-3.

. _{Use la llave en la puerta del}

conductor.

Para bloquear o desbloquear las puertas desde el interior:

. _{Oprima hacia abajo la perilla de}

seguro manual en la puerta del conductor para bloquear todas las puertas. Presione la perilla de bloqueo manual en la puerta del pasajero para cerrar únicamente esa puerta.

. _{Jale la manija de la puerta una}

vez para desbloquear la puerta. Jale la manija de nuevo para desbloquearla.

. _Presione

Q

_o

_K

_{en el interruptor}

de bloqueo de puerta eléctrica.

Seguros eléctricos de

puertas

Q

(cerrar): Presione para cerrar

los seguros de las puertas.

K

(abrir): Oprima para abrir los

seguros de las puertas.

Bloquear o desbloquear las puertas también bloqueará o desbloqueará la cajuela. Consulte Cajuela en la

página 2-16.

Bloqueo retardado

Esta función retrasa el bloqueo de las puertas hasta cinco segundos después de que se hayan cerrado todas las puertas.

El cierre demorado sólo puede activarse cuando se haya apagado la función de anti bloqueo de puertas desbloqueadas. Cuando se presiona

Q

en el interruptor del seguro de la puerta eléctrica, mientras la puerta está abierta, sonará tres veces una campanilla indicando que el cierre demorado está activo.

Las puertas se bloquean

automáticamente cinco segundos después de haberse cerrado todas las puertas. Si se vuelve a abrir una puerta antes del transcurso de cinco segundos, se reajustará el tiempo
