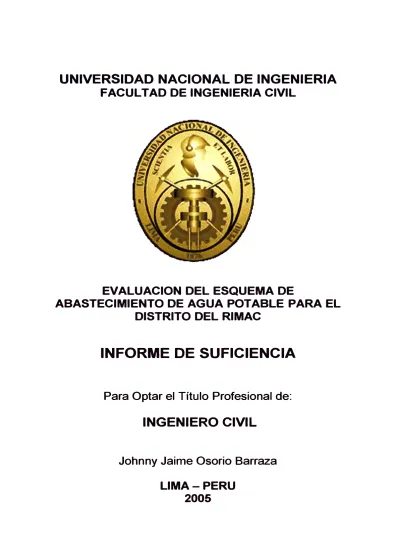

UNIVERSIDAD NACIONAL

DE

INGENIERIA

FACULTAD DE INGENIERIA CIVIL

EVALUACION DEL ESQUEMA DE

ABASTECIMIENTO DE AGUA POTABLE PARA EL

DISTRITO DEL RIMAC

INFORME DE SUFICIENCIA

Para Optar el Título Profesional de:

INGENIERO CIVIL

Johnny Jaime Osorio Barraza

Dedicatoria

A mis Padres por su apoyo y dedicación en mi educación

A Neil por ser la razón de mis esfuerzos

A la Fan111ia Cárdenas Medina por apoyarme en los momentos difíciles

A mi mejor amigo y desaparecido compañero de estudios César Cárdenas Medina, quien me apoyó y alentó durante su vida

A mis Profesores de la Universidad por mi formación profesional

INDICE

Página

INTRODUCCION ... 01

1. GENERALIDADES 1.1 Evolución de la Distribución de Agua Potable en Lima ... 03

1.1.1 Época de las Tuberías de Arcilla Cocida ... 03

1.1.2 Época de las Tuberías de Fierro Fundido ... 06

1.1.3 Primera Planta de Cloración ... _ .. 08

1.1.4 Época de Innovaciones Tecnológicas ... 09

1.2 Servicio de Agua Potable y Alcantarillado de Lima ... _ ... 1 O 2. MARCO TEORICO: DISTRIBUCION DE AGUA POTABLE EN LA CIUDAD DE LIMA 2.1 Recursos Hídricos: Cuencas y Fuentes de Agua ... 17

2.2 Plantas de Tratamiento de Agua Cruda ... 21

2.3 Aguas Subterráneas ... 23

2.4 Sistema de Distribución Primaria ... 27

2.5 Sistema de Distribución Secundaria ... 29

2.6 Instrumentación

y

2.7 El Sistema SCADA de SEDAPAL. ... 32

2.7.1 Supervisión del Sistema SCADA ... 34

2.7.2 Visualización de Tendencias ... 36

2.7.3 Reportes ... 37

3. ESQUEMA DE ABASTECIMIENTO DE AGUA POTABLE DEL DISTRITO DEL RIMAC 3.1 Antecedentes ... 38

3.2 Límites del Área de Estudio ... 38

3.3 Condiciones existentes ... 39

3.3.2 Definición Geográfica - Zona Antigua del Rímac ... 41

3.3.3 Definición Geográfica - Nuevas Urbanizaciones ... 41

3.3.4 Definición Geográfica - Pueblos jóvenes ... 42

3.3.5 Pozos y Reservorios ... 43

3.3.6 Redes de distribución ... 44

3.3.7 Topografía ... 45

3.4 Zonificación ... 46

3.4.1 Antecedentes ... 46

3.4.2 Zonas de presión - Valle del Rímac ... 47

3.4.3 Zonas de Presión - Cerros ... 47

3.5 Criterios de Sectorización ... 48

3.5.1 Trazados Urbanos ... 49

3.5.2 Topografía ... 49

3.5.3 Límites Principales de abastecimiento ... 49

3.6 Sectorización ... 50

3.6.1 Sector 200 ... 50

3.6.2 Sector 201 ... 54

3.6.3 Sector 202 ... 56

3.6.4 Sector 203 ... 58

4. EVALUACION DE LA DISTRIBUCION DE AGUA POTABLE PARA EL DISTRITO DEL RIMAC 4.1 Estudios realizados sobre el estado del Sistema ... 64

4.2 Evaluación de distribución a través del Sistema SCADA ... 65

CONCLUSIONES ... 66

BIBLIOGRAFIA ... 68 ANEXO 1: Manual de operación del Sistema SCADA Metropolitano

UNI-FIC

INTRODUCCIÓN

Para el abastecimiento de agua para Lima se utiliza fuentes superficiales y se complementa con la explotación de las aguas subterráneas. mediante la utilización de pozos profundos. Actualmente estos se encuentran en un nivel de explotación controlado, luego de haber superado la explotación de años anteriores, gracias a las obras de recarga del acuífero y a la sustitución del abastecimiento por agua superficial, en zonas donde sólo se abastecían por pozos, con la extensión de las redes matrices abastecidas por las plantas de La Atarjea.

A medida que la población ha ido aumentando a través de los años ha sido necesario optimizar la distribución del agua potable, separando el sistema de distribución en zonas aisladas denominadas sectores con una única entrada principal derivada de la red primaria, la cual a su vez proviene de la Planta Atarjea. Siendo el objetivo primordial de la sectorización el tener un mejor control de la operación del sistema de distribución facilitando la ejecución de programas de reducción y control del agua no contabilizada, facilitando así el racionamiento equitativo en épocas de escasez.

En el presente informe trata sobre la evaluación del sistema de abastecimiento para el distrito del Rímac, mostrando como ha ido evolucionando la distribución del agua potable para la ciudad de Lima, así como una información general acerca de la distribución del agua potable.

Asimismo, en el tercer capítulo se detalla el estudio definitivo de la sectorización del distrito del Rímac, que fue resultado de un proyecto de rehabilitación de siete distritos de Lima, entre ellas incluido el Rímac, en el cual se presenta el estudio de sectorización de la zona.

El cuarto y último capítulo se muestra, la ventaja de la automatización así como la implementación del Sistema SCADA, al obtener datos en tiempo real. k>s cuales al ser almacenados forman parte de una base de datos que nos permite evaluar la distribución del líquido elemento para el distrito del Rímac. Tal es así

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distrito del Rima:

UNI-FIC

que se presenta cuantitativamente a través de reportes históricos la distribución de agua en el distrito durante el año 2004.

Al final del informe se presenta una serie de documentos que nos ayudaran ha comprender mucho mejor lo que se ha mencionado en los capítulos anteriores. tal como ser planos, algunas fotos y un manual acerca del funcionamiento del SCADA Metropolitano.

Actualmente, todo el esquema de distribución de agua potable permite un ahorro del volumen por desperdicio de agua y un óptimo servicio de abastecimiento a la población mejorando notablemente la calidad del servício.

Evaluación del Esquema de Abastecimiento de Agua Potable para el Dístnto del Rfmac

CAPITULO!

UNI-FIC

CAPITULO 1

GENERALIDADES

1.1 Evolución de la Distribución de Agua Potable en Lima

Capitulo 1/

Hace 400 o 600 años las culturas preincaicas utilizaron un sistema de riego (acueductos, acequias y canales), con el propósito de incorporar tierras semidesérticas a las áreas cultivables, usando el agua subterránea. Desarrollando en forma extraordinaria para la época, la tecnología hidráulica. Esta técnica cxmsistía en el aprovechamiento al máximo del agua de los ríos. lagunas y puquios (agua del subsuelo), para regar las tierras áridas; construyendo numerosas acequias y canales de riego.

En los valles de la costa construyeron canales para ganar tierras al desierto. evitándose que el agua se perdiera en el mar. Llevaron agua de los valles más ricos a otros que carecían del elemento vital. Aprovecharon los huaycos que caían de las cordilleras a la costa.

1.1.1 Época de las Tuberias de Arcilla Cocida

Más adelante, por el año 1535, el conquistador Francisco Pizarra Gonzáles, al fundar la capital de su naciente colonia en Jauja La Grande, decidió por razones políticas trasladarse a la costa. Encomendó a tres personas de su confianza. Ruiz Díaz, Juan Tello y Alonso Martín de Don Benito, la búsqueda del lugar más apropiado, los cuales después de cumplida su misión informaron bajo juramento que el asiento del Cacique Tauliciusco, que gobernaba por entoooes el Valle de Lima, era el más conveniente por las buenas cualidades del lugar. entre ellas, la de poseer abundante agua.

Evaluacíón del Esquema de Abastecimiento de Agua Potable para el [);strito del Rlmac

UNI-FIC _{Capítulo 1}

El 18 de enero de 1535, Francisco Pizarro fundó Lima con el nombre de Ciudad de los Reyes, sobre la margen izquierda del ño Rímac. Dieciocho conquistadores firmaron el Acta de fundación, Lima cubrió 214 hectáreas con 89 habitantes al momento de su fundación. Cumpliendo las Ordenanzas de su Emperador Carlos I de España, para la fundación de ciudades en territorios de Indias, se establecía que: "Si la ciudad se edificaba en la ñbera de un ño. dispóngase de ella que, saliendo el sol, dé primero en el pueblo, que en el agua.,_{_}

Hasta el año 1552, los pobladores bebían agua directamente de las orillas del ño Rímac. Fue el 15 de enero de 1552 que el Ayuntamiento trató por primera vez de iniciar las obras de traer agua limpia proveniente de los manantiales de La Atarjea. Las Ordenanzas reales de 1555, sobre normas higiénicas para el uso de las aguas, permitió que los limeños buscaran otras fuentes más sanas. El 4 de setiembre de 1556 se crea el Juzgado Privativo de aguas para atender la distribución de las acequias y pilas urbanas, siendo el primer juez el Regidor Martín Yánez de Estrada. El 3 de diciembre de 1558, el Ayuntamiento dio Ordenanzas para el buen uso de las Aguas para el bien común de la población. nombrándose a Pedro del Poso como Juez de aguas, para hacer justicia.

Durante el Gobierno del Virrey Diego López de Zúñiga y Velasco (1561-1564), se resolvió aprovechar los manantiales o puquios de la atarjea, emplazados a unos 6 Km. al Nor-Este de la Plaza Mayor, ubicada a orillas del ño Rímac. Fue el Virrey Conde de Nieva, quien comenzó los trabajos invirtiendo 20 mil pesos en excavaciones y tendido de cañerías.

En 1563 se construyó el primer acueducto desde los manantiales de La Atarjea para dotar de agua a la pila de la Plaza Mayor y algunos conventos; para construir la obra se creó la Contribución de la Sisa.

En la Atarjea se construyó, en tiempo del gobierno español, un depósito que recibía en abundancia las aguas del manantial; recibió el nombre de Caja Real. Antonio Raimondi la llamó Caja de Agua. Era un edificio que encerraba ent·re paredes los manantiales donde se iniciaba un canal o acueducto de ladrillo y

Evaluación del Esquema de Abastecimiento de Agua Potable� el Distrito del Rímac

UNI-FIC _{Capitulo 11}

cal, abovedado, que en la ciudad se transformaba en una matriz principal formada por tubos de barro cocido, que terminaba en la pila de la Plaza Mayor.

Con el crecimiento de de la población, se construyó un reservoño: se le conoció como Caja de Santo Tomás; de él salía la tubería para la Plaza Mayor que después se prolongó hasta el Convento de Santo Domingo; posteriormente otras dos, que terminaban en el Monasterio de la Encamación y en la pila de la Plazuela de San Sebastián.

Estos tres conductos eran de tubo cocido, vidriados interiormente y enweltos en una masa de ladrillo cilíndrica, para resistir la presión del agua, su diámetro interior era de un tercio de vara (0.28 m). De estas matrices salían ramales hechos de los mismos materiales, pero de un diámetro menor. de una sesma (0.14 m) y aún algunos mas reducidos.

La red se utilizó hasta 1855 y llegaba a los puntos más importantes de la ciudad: El cercado, Convento de Betlemitas (Barbones), Vlterbo. San Francisco, Santo Domingo, San Sebastián, Belén, Santa Teresa, Santa Catalina. Banio de Abajo el Puente, Alameda, Malambo y Las Nazarenas.

La población se abastecía por pilas y pilones y hasta el año 1856, la repartición del agua se hacía por medio de cañerías de barro. De 1578 a 1855 el número de pilas y pilones públicos se incrementó a 27.

En La Atarjea se incrementó la dotación de la Caja Real con la de algunos saltaderos o manantiales originados en los cerros de Santa Rosa y Quiroz, que dieron origen a la extracción de las aguas subterráneas de la zona. Con el mismo objeto se empleó un sistema que consistió en inundar el terreno con aguas de riego provenientes del río Surco, que se recogían por medio de "sangrías'" o zanjas, para conducirlas al acueducto principal. En época de escasez se aumentaba con las aguas de una acequia de riego del barrio de Maravillas.

Evaluación del Esquema de Abastecimiento de Agua Potable para el Dístrito del Rímac

UNI-FIC _{Capftulo 1}

De La Atarjea, las aguas se conducían por el antiguo acueducto colonial, a través de chacras y huertas; pasaba casi por la puerta del Panteón y entraba a la ciudad por debajo de la Muralla cerca de la Portada de Maravillas, en cuya inmediación se construyó un reservorio que entró a servir a la antigua Caja de Santo Tomás, complementándose el suministro con los aguadores de Lima (1650), quienes distribuían el agua a domicilio en grandes cántaros de barro.

1.1.2 Época de las Tuberías de Fierro Fundido

Uno de los primeros ensayos de la tubería empleada. se realizó en 1833. durante el Gobierno del General Luis Orbegoso. Asimismo, en el período del primer Gobierno de Don Ramón Castilla y Marquesado (1845-1851), se da inicio al mejoramiento de los sistemas de agua con la publicación de un aviso en el periódico oficial "El Peruano", con fecha del 04de abril de 1846, invitando a los interesados para presentar propuestas dentro de 30 días, al Ministerio de Gobierno, Instrucción Pública y Beneficencia, para la construcción de tuberías. pudiendo ser de hierro, cal y ladrillo , que reemplazaría al antiguo conducto colonial que abastecía de agua al puerto del Callao.

El 11 de noviembre de 1846 el gobierno otorgó la obra para la instalación de tuberías de fierro al contratista Guillermo Wheelwright. La cañería fue de 10 pulgadas de diámetro interior y de un grueso de ½ pulgada, y la presión de agua debía ser suficiente para que se pudieran alcanzar los techos de las casas con auxilio de mangueras contra incendio. Luego, en marzo de 1848 se inició la instalación de tuberías de fierro en el Callao; el agua comenzó a abastecer a la población el 12 de noviembre del mismo año. En noviembre de 1850, se instalaron en el Callao seis grifos contra incendio.

Posteriormente en Lima se reemplazaron los tubos de arcilla por tuberías de fierro fundido, que desde la caja de Santo Tomás alimentaba la pila de la Plaza

Mayor, de donde se derivaban algunos ramales que eran de arcilla.

En 1855, durante el Gobierno provisional del General Ramón Castilla, que asumió tras derrocar al General Rufino Echenique, capitalistas peruanos

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distnto del Rimac

UNI-FIC _{Capítulo 1J}

dirigidos por Manuel Mariano Basagoitia organizaron una entidad comercia para cambiar las tuberías de arcilla por tubos de fierro fundido. La entidad se transformó en una sociedad por acciones que se llamó Empresa de Agua Potable.

Entre 1856

y

En 1864 la Empresa de Agua Potable obtuvo del Gobierno el privilegio exclusivo por 50 años, para explotar el suministro de agua a cambio de varias obligaciones. Seguidamente, en 1872 la Empresa construyó dos tanques de almacenamiento en Anchieta para sustituir la denominada Caja de Agua de Maravillas y renovó gran parte del acueducto principal. En los terrenos de La Atarjea se perforaron varios pasos

y

Desde la época en que la Empresa del agua Potable se transformó en una sociedad anónima continuando con la explotación del servicio de agua, merced a un convenio celebrado con el Estado en 1864, el suministro de agua se desarrolló en esas condiciones hasta 1913 en que debido a las deficiencias comprobadas por el Concejo Provincial y por los Técnicos del Gobierno, este propuso la expropiación de la Empresa, constituyéndose con tal motivo el Consejo Superior de Agua Potable de Lima.. formándose más tarde la Junta Municipal de Agua Potable.

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distrito del Rímac

UNI-FIC _{Capítulo 11}

1.1.3 Primera Planta de cloración (1917)

Hasta antes de 1917, fecha en que es elegido Alcalde Luis Miró Quesada, el agua que consumía la población limeña constituía un verdadero atentado contra la salud del vecindario, porque contenía toda clase de gérmenes en suspensión. Por lo cual, el trabajo del Alcalde, fue decisivo e impulsó la era de la tecnología iniciando la ejecución de una gran obra para purificar el agua en beneficio de la población de Lima.

El 19 de mayo de 1917, durante el segundo Gobierno del Presidente José Pardo Y barreda (1915-1919), la junta municipal de Agua Potable de Lima, que presidió el Alcalde de Lima, Dr. Luis Miró Quesada de la Guerra, inauguró una Planta de Clorinación. Se empleó el sistema de aplicación directa del cloro gaseoso. instalándose la planta en una antigua casa de aforos, que se había construido a la salida de las aguas de la Atarjea.

Bajo la alcaldía del Dr. Luis Miró Quesada Lima también contó con una moderna red de aprovisionamiento de agua potable, se efectuó el cambio de las cañerías deterioradas que existían hasta entonces, instalándose tanques nuevos, galerías modernas y acueductos. Luego, en 1918, la Junta Municipal del Agua Potable de Lima planificó y ejecutó diversas obras: inició la construcción del reservorio La Menacho, la aplicación de alúmina al agua y la ampliación de la red de distribución de agua, entre otras.

Al asumir el Gobierno Don Augusto B. Leguía Salcedo, tras derrocar del poder a José Pardo y Barreda el 04 de julio de 1919, en 1920 dicta la Ley Nº ₄₁₂₆ denominada Ley de Saneamiento. El Gobierno expropió todas las Empresas de Agua Potable de la República, y se constituyó en Lima la Junta del Agua Potable de Lima.

Ese mismo año, la Municipalidad de Lima entregó a The Foundation Company (empresa inglesa) la administración del servicio de agua potable, para la ejecución de obras sanitarias en Lima. Entre 1924 y 1926, The Foundation Company reconstruyó el sistema de galerías filtrantes (canal de drenaje)

Eva/uacíón del Esquema de Abastecimiento de Agua Potable para el Distrito del Rímac

UN/-FIC _{Capitulo 1}

existente desde la época de la colonia, ubicado entre los cerros Quiroz y Santa Rosa (El Agustino); tenía una longitud de tres kilómetros y llegaba al reservorio La Menacho (construido en 1918). En 1925, se inició la instalación de medidores. Se instalaron 1000, mejorándose la calidad del agua; la red de distribución llegó a desarrollarse en 120 kilómetros.

El 24 de setiembre de 1926, el Ministerio de Fomento y Obras Públicas, a través The Foundation Company, inició una verdadera reconstrucción de todas las instalaciones sanitarias en Lima, adoptando soluciones técnicas. Se trató de resolver el problema en forma integral y se extendieron los trabajos a las poblaciones aledañas. Quedaron incluidos el sistema capitalino: Miraflores, Barranco, Chorrillos, Pueblo Libre, Magdalena Nueva y San Miguel.

En 1929, las operaciones de tratamiento físico-químico de las aguas se realizaban en forma regular; en ese año, The Foundation Company dejó de administrar el servicio que pasó a ser dependencia de la Dirección de Obras Públicas del Ministerio de Fomento, dependiendo sucesivamente de la Dirección General de Fomento y Obras Públicas, de la Dirección de Aguas e Irrigación y Dirección General de Administración.

1.1A Época de Innovaciones Tecnológicas (1930-1955)

En 1930 se crea la Superintendencia de Agua Potable de Lima, como dependencia del Ministerio de Fomento y Obras Públicas, que en forma progresiva incrementó y mejoró los servicios básicos a la ciudad. El sistema de cobranza funcionaba como una sociedad mixta de capitales privados con el Gobierno. Asimismo, entre 1940-1949, la Superintendencia, para mejorar el servicio de abastecimiento de agua, hizo realizar las siguientes obras:

• Construir cuatro desarenadores. • Ampliar el canal Santa Rosa.

• Construir el laboratorio de Santa Rosa.

• Construir floculadores de pantalla de flujo vertical. • Revestir las pozas de sedimentación fina del 1 al 5.

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distrito del Rímac

UNI-FIC

• Construir las pozas de sedimentación del 6 al 10.

• Construir la estructura de medición de aforos.

• Construir los reservorios 3 y 4 de la Menacho.

• Mejorar las oficinas de la administración de La Atarjea.

Capitulo 1

En 1955 se autorizó la construcción de 311 O metros lineales de tuberías de concreto reforzado centrifugado de 28 pulgadas (28") de diámetro. entre La Menacho y el cruce 28 de Julio - Aviación. Posteriormente se instalaron 560 metros lineales de tuberías de 21" desde la Av. 28 de Julio hasta el cruce con Parinacochas.

Entre 1957-1958, se prolongó la tubería matriz instalada entre las Avenidas 28 de Julio y Aviación, en un recorrido de 4000 metros que se empalmó con la tubería matriz de 21" de la Av. República de Panamá, en la intersección con la calle de Los Jazmines, de donde se derivó otra tubería de 16"' por las Avenidas Javier Prado y Pershing, hasta la Av. Brasil.

Durante la Presidencia del General Manuel A. Odría (1950-1956), el 6 de setiembre de 1955 el Gobierno suscribió un contrato con la Sociedad Degrémont de Francia para ejecutar en 11 meses, el diseño, equipamiento y construcción de la primera Planta de Tratamiento de Agua Potable en La Atarjea, considerada como la de mayor capacidad en el mundo. Dicha Planta, con tecnología Degrémont, abastecería de agua potable a la ciudad de lima.

La Planta de Tratamiento de Agua Potable entró en funcionamiento el 28 de julio de 1956, fecha en que dejó el poder el General Manuel A. Odría y asumió la segunda Presidencia Don Manuel Prado Ugarteche (1956-1962). Luego, en el año 1958 la Superintendencia instaló 65 kilómetros de tuberías para agua

potable.

1.2 Servicio de Agua Potable y Alcantarillado de Lima (SEDAPAL)

El 18 de junio de 1862, el gobierno del Dr. Manuel Prado Ugarteche (1956-1962) creó la Corporación de Saneamiento de Lima (COSAL), en la que el Congreso

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distrito del Rimac

UNI-FIC _{Capítulo 11}

de la República facultó al Poder Ejecutivo organizar como entidad autónoma con personería jurídica el servicio de agua potable en lima.

En 1963, la COSAL mejoró el abastecimiento de agua potable con la perforación de pozos que fueron conectados a las redes en el jirón Arica, distritos de San Miguel, lince, Rímac, Av. Hipólito Unanue, Bosque San Isidro y Vrterbo.

La Planta de Tratamiento de Agua Potable Nº _{1 fue ampliada de 5 metros} cúbicos por segundo a 7 .5 metros cúbicos por segundo, con la construcción de nuevas unidades de clarificación y un embalse regulador de captación que le daba la posibilidad de descartar las aguas excesivamente turbias por la caída de deslizamiento de tierra al río Rímac. La ampliación consistió:

• Construcción de la bocatoma llamada .. Alfonso Alcedán La Cruz", de barra je móvil de 15 m3 por segundo de capacidad, conducto de la bocatoma a los desarenadores de 96" (4).

• Construcción del estanque regulador, con una capacidad de 500000 m3; se encuentra apoyado al cerro Santa Rosa y está complementado con un embaucamiento de tierra. Toda la unidad está revestida de concreto con canales centrales de drenaje para su limpieza.

• Una estructura de carga para la alimentación de la Planta NO 1.

• Construcción de 2 clarificadores de manto de lodo, adicionales, el 5 y el 6. • Construcción de 2 reservorios de agua tratada en Vicentelo, semienterrados.

En el Gobierno Revolucionario de la Fuerza Armada, que presidió el General de División E. P. Juan Velasco Alvarado (1968-1975), mediante Decreto Ley NO 17528 del 21 de marzo de 1969, reestructuró la Corporación de Saneamiento de Lima (COSAL) y constituyó la Empresa de Saneamiento de Lima (ESAL) como organismo público descentralizado del Sector Vivienda, encargado de los servicios de agua y desagüe de Lima y de las poblaciones aledañas que se incorporasen.

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distrito del Rlmac

UN/-FIC _{Capitulo 1}

Fig. 1.1: Vista de uno de los estanques reguladores de la Atarjea.

Bajo esta administración, la Planta de Tratamiento de Agua Potable de la Atarjea Nº _{1 fue rediseñada, ampliándose de 7 .5 a 1 O metros cúbicos por segundo,} como consecuencia de estudios realizados con el asesoramiento del Centro Panamericano de Ingeniería Sanitaria y Ciencias del Ambiente (CEPIS) y profesionales de la Empresa. Esto produjo la siguiente ampliación:

• Modificación de los zumadores hidráulicos y de los sedimentadotes. • Construcción del canal central colector de los sedimentadores.

• Ampliación de los conductos y orificios en los clarificadores y filtros para dejar pasar el mayor caudal de agua y profundización del falso fondo de los filtros.

• Construcción de 2 reservorios de cabecera en Vicentelo 3 y 4, sumándose a los dos existentes.

Durante el segundo Gobierno del arquitecto Fernando Belaúnde Teny (1980-1985), se crea el Servicio Nacional de Abastecimiento de Agua Potable y

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distrito del Rímac

UNI-FIC _{Capítulo 11}

Alcantarillado (SENAPA); se modífica la estructura y función de la Empresa de Saneamiento de Lima (ESAL) y se crea el Servicio de Agua Potable y Alcantarillado de Lima (SEDAPAL) transformándola en empresa filial.

En 1981 SEDAPAL in-rorporó a su área de servicios 373 hectáreas correspondientes a 96 habilitaciones: domésticas, comerciales e industriales. En ese año se incrementó en 109 Km. las redes de agua, 100 Km. de redes de desagüe y 18247 conexiones domiciliarias. La población servida 3207000 habitantes, se incrementó en 145000.

El 10 de diciembre de 1982, el Presidente Femando Belaúnde Terry inauguró la primera etapa de la Planta de Tratamiento de Agua Nº _{2 de La Atarjea, con una} capacidad de producción de 5 m3/seg. ( 430000m3/día), y posibilidad de ampliación hasta 1 O m3/seg. (860000 m3/día). La Planta Nº _{2 tiene un diseño} modular, 6 decantadores y 22 filtros.

En 1984, continuó expandiendo su servicio, logrando una mayor cobertura (70%) del total de la población de las provincias de Lima y Callao, además realizó obras de infraestructura en Canto Grande y Comas, beneficiando a una población de 700000 habitantes de esas zonas. En marzo de ese año se regularizaron 5000 conexiones clandestinas.

El 13 de diciembre de 1991, SEDAPAL se compromete ejecutar obras de saneamiento en la Costa Verde, las cuales comprendieron: para el abastecimiento de agua la construcción de 6 kilómetros de tuberías a lo largo de la Costa Verde y 70 piletas públicas; y para la evacuación de desagües, se instalaron 5800 metros de de colectores y líneas de impulsión, y se construyeron 6 estaciones de bombeo.

En 1992 se construye en La Atarjea una cámara de salida de agua potable de la Planta Nº _{2, que alimentaría a la nueva tubería de distribución de agua Atarjea} -Villa El Salvador. Por la característica de su . estructura se le conoce con el nombre de OVNI.

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distrito del Rímac

UNI-FIC _{Capitulo 1}

En los primeros días del mes de octubre de 1993 se iniciaron las obras para la construcción de la Bocatoma Nº _{2 que comprenden:}

• Bocatoma en la margen derecha del río Rímac, compuertas .

• Sifón de 3 metros de diámetro que cruza el río en una profundidad de 9 metros y una longitud de 560 metros lineales.

• Acueducto de 3 metros de diámetro que conduce el agua a los desarenadores.

• Doce desarenadores para remover arena y limo. • Tuberías de desagüe y rebose.

• Tuberías de interconexión entre los desarenadores y el Estanque Regulador N° 1.

El 13 de enero de 1994 se comenzó a construir el Estanque Regulador Nº _{2 de} agua cruda, de un millón de metros cúbicos de capacidad; y el 7 de enero de 1995 se interconectó este estanque con los sistemas de tratamiento y producción de las Plantas de la Atarjea.

En marzo de 1995 se puso en funcionamiento en La Atarjea la Estación de Recuperación de Agua de Lavado de Filtros, con capacidad para recobrar 25000 m3 por día.

El 18 de enero de 1996, el presidente Fujimori inauguró un nuevo reservorio de agua tratada de 52 mil metros cúbicos de capacidad, construido en la parte exterior de la Planta Atarjea; éste se suma a los 8 reservorios de almacenamiento existentes (cuatro en La Atarjea y cuatro en La Menacho), permitiendo que las plantas Nº _{1 y 2 trabajen uniformemente.}

En la misma fecha el Jefe de Estado puso en servicio la independización· de la tubería matriz Atarjea - Rímac - Comas, de la troncal de La Menacho, como parte del plan de mejoramiento de la operatividad y alimentación a las principales redes matrices de abastecimiento de agua.

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distrito del Rfmac

UN/-FIC _{Capitulo 1}

Fig. 1.2: Planta de Tratamiento de La Atarjea.

El 15 de junio de 1996, el Presidente de la República, lng. Alberto Fujimori, anunció en la Planta de Tratamiento de La Atarjea la inversión de 93 millones de dólares en la construcción de unos 11 O kilómetros de diez nuevas grandes redes matrices para mejorar y ampliar la distribución primaria de agua potable, desde la Planta de La Atarjea hacia los distritos de de Villa El Salvador, La Molina. Ate­ Vitarte, Santa Anita, San Luis, San Borja, San Isidro, Barranco, Chorrillos, Miraflores, Surco, San Juan de Miraflores, Villa María del Triunfo, San Miguel, Los Olivos, San Martín de Porres y el Callao.

Actualmente, SEDAPAL viene implementando el sistema SCADA, para la automatización de la Planta, comprendida dentro del proceso de modernización de la empresa, de manera que pueda contar con tecnología de punta para la supervisión y operar a control remoto a través de un sistema de radio o de fibra óptica. Por consiguiente, los niveles de exigencia y de supervisión que se cumplen actualmente para ofrecer agua potable de calidad a la ciudad de Lima,

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distrito del Rímac

UNI-FIC _{Capitulo 1}

han posibilitado que SEDAPAL tenga la certificación ISO 9002 en la Gestión de la Calidad para las Plantas de Tratamiento de Agua en La Atarjea.

Fig. 1.3: Centro Principal de Control del Equipo de Distribución Primaria.

Evaluación del Esquema de Abastecimiento de Agua Potable para el Distrito del Rímac

CAPI TULOII

MARCO TEORICO:

DISTRIBUCION DE AGUA

POTABLE E N LA CIUDAD DE

UNI-FIC _{Capitulo 2}

CAPITULO 2

MARCO TEORICO: DISTRIBUCION DE AGUA POTABLE EN LA

CIUDAD DE LIMA

2.1 Recursos Hídricos: Cuencas y Fuentes de Agua

Los recursos hídricos superficiales existentes están ubicados en la cuenca alta del río Rímac, constituidas por lagunas ubicadas en las nacientes del Río Santa Eulalia (capacidad conjunta de 77 MMC), la regulación del embalse Yuracmayo (volumen de almacenamiento 48.3 MMC) ubicado sobre el río Blanco, y por la cuenca del Río Mantaro, constituida por la regulación del sistema Marcapomacocha, Antacoto y Marcacocha (capacidad de almacenamiento aproximada de 157.05 MMC). De acuerdo a lo mencionado, la capacidad total de regulación en ambas cuencas es de 282.35 MMC, que se utiliza actualmente para cubrir el abastecimiento de agua en el periodo de estiaje.

Entre las principales agresiones que han sufrido y continúan sufriendo las cuencas, principalmente las del Río Rímac y del Río Mantaro, figuran las siguientes:

• Deforestación de la cuenca, lo que ha permitido acrecentar la formación de huayco en la temporada de avenidas.

• Contaminación del río, por residuos químicos de los relaves mineros y residuos orgánicos de la población.

• Invasión de terrenos adyacentes al río, reduciendo su capacidad hidráulica. • Arrojo indiscriminado de basura y desmonte a los ríos, reduciendo también

su capacidad hidráulica.

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rímac

Capitulo 2

Fig. 2.1: Laguna de Antacoto.

La cuenca del Río Rímac y las partes altas de la cuenca del Río Mantaro. en función de sus características naturales (geotécnicas, morfológicas, dimáticas

y

• Incidencia sísmica de alta magnitud.

• Incidencias fenomenológicas de geodinámica externas (derrumbes, flujos de barro, fracturamientos).

• Incidencias hidrometereotógicas de alta ptuviosidad periódica y excepcional (aluviones, huaycos, incisión, etc.).

• Incidencias gtaciológicas en tas partes altas de la cuenca relacionadas con la fusión glaciar, granizadas, nevadas.

• Incidencias climáticas de extrema sequía y procesos de desertificación asociados.

• Incidencias del fenómeno "El Niño".

• Incidencias por sobre - explotación de las aguas y conflictos por competencia de usos en las partes altas de las cuencas.

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rimac

UNI-FIC _{Capitulo 2}

• Incidencias por contaminación excesiva persistente y accidental de ríos y lagunas, por sustancias tóxicas peligrosas asociadas a las actividades productivas (minería, industria, agricultura), transporte y usos indebidos. • Incidencias por mal manejo de los residuos (sólidos y gaseosos, domésticos

e industriales). ...

• Incidencias por la densificación poblacional, expansión urbana no planificada e interferencia con otros servicios básicos, relacionados con tomas ilícitas, sabotaje, invasiones, mezcla de aguas y otros.

Para atenuar los efectos inconvenientes de depender de una sola cuenca, se entregó en concesión a capitales privados la explotación de una planta de tratamiento de agua potable y 28 pozos tubulares profundos en la cuenca del río Chillón, que vienen operando desde el mes de noviembre del año 2002.

Fig. 2.2: Bocatoma de la Planta de tratamiento Chillón.

Las aguas del Río Rímac que abastecen a La Atarjea, están altamente

contaminadas, debido a las razones descritas anteriormente. A pesar de

que SEDAPAL ha realizado esfuerzos para reducir la contaminación

Evaluación del Esquema de Abastecimiento de Agua potable para e/ Distrito del Rfmac

UNI-FIC _{Capitulo 2}

bacteriológica que se vierten en su cauce, la contaminación persiste en

forma importante.

Algunos parámetros de calidad de agua del Río Rímac se presentan a

continuación:

CALIDAD DE AGUA OE:L RIO RÍMAC

Descripción

Va r recomendado de coliformes T ermotoler.antes �n e ptación Niv pr d.io de e i

tolercintes en bocatoma flJO O 1

r, iv� p-omedk> de coüf-o1 tes Termotole.-antes e La A,'- _1jea:

Bocatoma f,JO 02

Va.or máximo obse .•ado en av 'das: Bocatoma Nº 01 {mes de ��brero Bocatoma Nº 02

Valor cmedio en Huadüpa (a 6 km. de La .Atarjea}

Va' r p cm-ed,o en amboraque (a J,200 .s.n.m.}

Fuente: Anuario Esta 'stico de SEDAPAL 2004 NMP: Júmero ás probable

Valor (NMP / 100 ML) Observación

4,000

29,300 7 veces o reco, 1enda �

45,000 11 •.reces lo recomendado

62,000 95,000 78,925

932

16 veces lo r·ecomendado 24 .,..eces lo recomendado 20 •Jeces lo recomendado

Adicionalmente, en temporada de avenidas y en un año de mucha precipitación pluvial, los deslaves de las cuencas media y alta, denominados huaycos, llegan al río generando una cantidad extrema de sólidos que causan una turbiedad que superan las 10,000 NTU. El río, dada su gran capacidad de transporte, los conduce hasta la bocatoma de La Atarjea. Cuando esta turbiedad es demasiada alta, se cierran las bocatomas para impedir el paso del agua del río hacia la planta. Durante este periodo, La Atarjea funciona con dos embalses reguladores de agua cruda, con volúmenes útiles de 400,000 m3 y 800,000 m3 respectivamente.

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rlmac

UNI-F/C _{Capitulo 2}

2.2 Plantas de Tratamiento de Agua Cruda

SEDAPAL aprovecha tanto la cuenca del río Rímac como la del Río Chillón en las cuales ha instalado plantas de tratamiento. El proceso de tratamiento de las aguas del Río Rímac con_ fines de potabilización se realiza en la Planta de La Atarjea, la que consta de dos plantas de tratamiento conocidas como Planta Nº ₁ y Planta Nº _{2, con una capacidad instalada de 1 O m3/s cada una. En el caso de} la cuenca del río Chillón desde el año 2002 viene funcionando una planta de tratamiento en Punchauca, en concesión al sector privado mediante el sistema BOOT por 25 años. Esta planta de tratamiento tiene una capacidad nominal de producción de 2.5 m3/seg.

La oferta histórica de la producción en las plantas, así como el volumen de aporte en estiaje del Río Rímac y el volumen promedio de explotación del acuífero (considerando sólo SEDAPAL

y

VOLÚMENES DE PRODUCCIÓN, CAUDAL DE ESTIA.JE DE AGUAS

SUPERFICIALES V EXPLOTACIÓN DEL ACUÍFERO

1955 { ) 1958 (2) 1976 (3) 1983 (4) 1994 (5) 1995 (6) 1998 (7) 2000 2001(8) 2:002(9) 2003 2004 ( O)

Atarjea :ta No.1 { 3¡ .• ,m .s1 2.6" 6A

9.10

3.46 3.39 7.23 6.76 6.3 6.68

6.43

7J7 5.75

3.41 7.15

5.72 8.16 8.50

8.58 8.78 8.99 7.94

Pla ta Chilloo

(m3_lseq)

0.42

1.09 1.15

Expf tación

Producción Ac. tfera

ota.l e las (Pazos

Plantas SEDA.PAL)

( .3/s) (m'!s)

2.61

oso

6.4_ _,20

9.10 5.30

11.87 6.30

15.54 7 .. 47

13.00 .S.C6

14,s,2 7.36

15.35 6.02

15.26 5.60

15.33 5�1'9

15.91 4.04

14.17 5.52

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rímac Johnny Jaime Osorio Barraza

Volumen Total (m3Jsi

3.1 7.61

1 40 18.17 23. 1 21.06

22.28 Zl.37 20.36 20.SS 2 ·.oo 19.71

UNI-FIC _{Capitulo 2}

NOTAS

(1) Entra en operación la Planta No. 1 de La Atarjea. Capacidad Máxima 5.0 m3/s.

(2) Ampliación de 2 m3/s, en Planta Nº _{1 de La Atarjea}

(3) Ampliación de la Planta No. 1 a una capacidad nominal de 10.0 m3/s (4) Entra en operación la Plar1ta No. 2 con capacidad nominal de 5.0 m3/s

(5) Entra en operación la ampliación de la Planta No. 2 con capacidad nominal de 10.0 m3/s.

(6) Entra en operación el estanque regulador No. 2 con capacidad útil de 1'000,000 m3 (7) Año en que elaboró el último Plan Maestro de SEDAPAL.

(8) A partir del mes de julio del 2001, la estadística de producción de pozos incluyen a los pozos del acuífero del río Chillón.

(9) En noviembre del 2002 entra en operación la Planta del Chillón con una capacidad nominal de producción de 2.5 m3/s. La Planta sólo opera en la época de avenidas. (10) Datos a Diciembre del 2004.

La producción de agua tratada en las plantas a diciembre de 2004 alcanzó en promedio un valor de 13.7 m3/s, en el caso de las plantas de la Atarjea y 0.5 m3/s, en el caso de la planta del río Chillón. Esta producción más la obtenida del agua subterránea resulta en promedio 19.7 m3/s que estuvieron disponibles en 2004 para el abastecimiento de Lima Metropolitana a través de SEDAPAL.

En el caso de las Plantas de la Atarjea, presentan diversos procesos para lograr los niveles de potabilización requeridos. El proceso incluye las siguientes etapas:

Etapa de Captación: El proceso de tratamiento se inicia con la captación por medio de dos bocatomas en el Río Rímac, cuyas compuertas situadas a ambos márgenes derivan 20 y 15 m3/s respectivamente.

Etapa de Pre-Tratamiento: Consta de un tratamiento químico al agua captada antes de llegar a la batería de desarenadores, con la aplicación circunstancial de los polímeros aniónicos de acuerdo a la turbiedad presente en el río.

Etapa de Tratamiento: El agua proveniente de los embalses reguladores pasa

a

través de unidades de tratamiento convencionales conformados por dosificadores, floculadores hidráulicos, sedimentadores y filtros.

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rfmac

UNI-FIC _{Capítulo 2}

Etapa de Almacenamiento y Reparto: Existen reservorios de regulación y reparto, los cuales son llenados por el personal de producción y vaciados por el personal de distribución de SEDAPAL.

...

En términos generales de calidad, el tratamiento de la planta satisface los requerimientos establecidos por la Organización Mundial de la Salud e ITINTEC. Las plantas de tratamiento producen agua de buena calidad biológica y química.

2.3 Aguas Subterráneas

El reservorio acuífero de la gran Lima está constituido por depósitos aluviales del cuaternario reciente de los Valles del Rímac y Chillón. Estos depósitos están representados por cantos rodados, gravas, arenas y arcillas, los cuales se encuentran intercalados en estratos y/o mezclados entre sí.

El acuífero tiene un ancho variable, cuyos sectores más estrechos corresponden a las partes altas de los valles, aguas arriba de Vitarte en el Rímac y de Punchauca en el Chillón. En estas ubicaciones los depósitos aluviales tienen anchos aproximados de 1.5 Km. El sector más amplio se encuentra en la parte baja donde se unen los depósitos del Rímac con el del Chillón, de donde se extrae casi la totalidad del agua subterránea utilizada.

Existen también pozos de gran diámetro utilizados en áreas rurales, y un sistema de galerías filtrantes localizados en el área de la Planta de la Atarjea, que produce cerca de 0.12 m3/s continuos.

En total el reservorio acuífero de la Gran Lima (excluyendo al rió Lurín) tiene una extensión aproximada de 390 km2. El espesor saturado del acuífero en la mayor parte del área está entre 100 m y 300 m, alcanzando mayores espesores (400-500 m) en la zona del Distrito La Perta, sin embargo todo este espesor saturado no es aprovechable debido a su escasa o nula permeabilidad.

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rfmac

UNI-FIC _{Capítulo 2}

De acuerdo a estudios geofísicos y perforaciones profundas realizadas, se ha detenninado que la profundidad el reservorio acuífero presenta dos horizontes diferentes.

Horizonte Superior: Constituido por material grueso, tal como cantos rodados, guijarros y gravas, cuyos espesores pueden alcanzar en promedio entre 20 hasta 80-100 m con presencia de arenas, limos y arcillas como matriz de estos elementos y como capas que hacen variar la permeabilidad.

Horizonte Inferior: Formado por materiales más finos, tales como gravas, arenas, limos y arcillas intercaladas y/o mezcladas, cuyos espesores pueden alcanzar hasta 200m. A mayores profundidades se incrementan los elementos más finos oon predominancia de arcillas, disminuyendo significativamente la penneabilidad.

El acuífero de Lurín, está constituido por conglomerados de cantos rodados, gravas, matriz arenosa, arena de grano grueso y fino, limos y arcillas, dichos depósitos se observan en el valle del río Lurín y Quebradas que desembocan en su cauce (Manchay, Tinajas, etc.), En total el reservorio intennedio y bajo del acuífero de Lurín tiene una extensión aproximada de 68 Km2. Para el sector de Lurín y Pachacamac, los espesores más potentes del acuífero se hallan hacia la parte baja cercano a la playa con espesores hasta 180 m disminuyendo hasta 100 m. en el sector de Tomina.

Para los acuíferos del Rímac y Chillón las principales fuentes de alimentación de la napa son las filtraciones que se producen a través del lecho de los ríos Rímac y Chillón, las suboorrientes subterráneas provenientes de las partes altas, así como de los canales y áreas que aún se encuentran bajo riego. Las pérdidas por fugas de los sistemas de distribución en las áreas urbanas también oonstituyen fuentes de alimentación. Dada la reducción de las áreas bajo riego por el progresivo cambio de uso de las tierras de agrícola a urbana, las fuentes de.

recarga han disminuido significativamente.

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rfmac

UN/-FIC _{Capitulo 2}

En el acuífero de Lurín, las principales fuentes de alimentación de la napa son las filtraciones que se producen a través del lecho del río Lurín, las subcorrientes subterráneas provenientes de las partes altas, así como de los canales y áreas que se encuentran bajo riego .

.._

SEDAPAL explotaba en 1955 un caudal promedio de 0.50 m3/s, encontrándose por entonces el nivel de la napa en el acuífero a escasa profundidad desde la superficie del suelo. Existía suficiente cantidad de este recurso hídrico debido a la escasa extracción y a la constante recarga que se producía no solamente a través de las filtraciones del lecho de los ríos Rímac y Chillón, sino también a través de las extensas áreas bajo riego que existían.

Posteriormente, debido a la creciente demanda de agua y a la escasez de fuentes superficiales, SEDAPAL ha tenido que hacer uso intensivo de las aguas subterráneas, incrementándose la extracción mediante pozos progresivamente hasta los 8.32 m3/s en 1997, de los cuales 8.10m3/s correspondió al acuífero Rímac - Chillón y 0.22 m3/s al de Lurín. Sumado a la explotación por pozos de particulares (de uso industrial, agrícola, pecuario, etc.) y a la captación de aguas subterráneas mediante la galería filtrante de SEDAPAL (0.12 m3/s) en ese año la explotación total en el acuífero Rímac - Chillón alcanzó a 12.4 m3/s. Sin embargo debido a que simultáneamente se venía reduciendo las áreas bajo riego por el cambio de uso de la tierra de agrícola a urbana, disminuyó significativamente la recarga del acuífero, presentándose problemas de sobre explotación, caracterizado por la tendencia de descenso permanente del nivel de la napa y presencia de zonas críticas con deterioro de la calidad del agua.

Al mes de Diciembre del 2004 se cuenta con 471 pozos operativos, de los cuales el 64.4% se encuentra en funcionamiento y el 35.6 % restante en condición de reserva, de los cuales el 24% se encuentra completamente equipado, 25 % parcialmente equipado y 51% sin equipo.

Asimismo, existen 350 pozos fuera de servicio como fuente de abastecimiento, sin embargo el 51% de ellos son empleados para control piezométrico de la napa

Evaluación del Esquema de Abastecímíento de Agua potable para el Distrito del Rfmac

UN/-FIC _{Capítulo 2}

o adaptados para la recarga artificial; el 49% restante han sido sellados para dar de bajo o ya se encuentran fuera de servicio.

POZOS EN OPERACION

SITUACIÓ .._ C.A:fITTDAD Caudal promedio

m.:,/s %

En F ncionamienfo SEDAPAl 260 4.47 92

En Fundo a iento CHIUON 28 0.39 8

E Resetva (Uso conj tr,10, con y si equipo) ₁₈₃

-

-Total 471 4.87 100

POZOS FUERA DE SERVICIO

SITUACIÓJI CANTIDA! %

Para control piezomét.--o de la napa 132 37.7

Adaptados para rec rga amficia1

-º

SeUados para dar _{de baja 187 53.4}

F :era de ser_{vicio por} n igüedad o bajo _rend1miento 21 _05.0

Total 350 100.0

Una evaluación hidrogeológica del acuífero Rímac - Chillón, mediante modelos de simulación matemática, permitió determinar que de dicho acuífero no se debería extraer un caudal superior a los 8 m3/s, estimándose posteriormente que el caudal seguro que podría garantizar el equilibrio entre recarga y descarga del acuífero estaría en los 6 m3/s.

Con el propósito de contrarrestar el problema de sobre explotación en el acuífero Rímac-Chillón, a partir de 1997 se emprendieron proyectos tendientes a la disminución del volumen de extracción de las aguas subterráneas, siendo estos:

a) El uso racional del agua a través de la micromedición.

b) El uso conjuntivo de agua supeñicial y subterránea. construyendo redes de distribución para conducir el agua proveniente de la Planta La Atarjea en épocas de mayor disponibilidad de aguas supeñiciales.

c) Recarga artificial inducida.

d) Nuevas fuentes de agua superficial como el Proyecto Marca 111.

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rímac

/

/'

(/)

i

(j íª

N t:�

o

Q. �

w

•

o

1-z

º

.

J

(J

r

u

□

l..,/

_.,

/

/

,./

,/',

·�

¿.

�.

_{,, '}

/

(/)

.Q

(l)

-o (/) � e

(l)

::::, o

(/)

..!! o

E

o o

(/)

<U (/) o NC o·c a..::::,

(/) ..J

.Q >,. Cl> e -o -o c:c

:Qu

� ..Q

....

u,

(l) -o _e o -o

UNI-FIC _{Capitulo 2}

Teniendo en cuenta que actualmente la explotación racional del acuífero considera un caudal de 6 m3/s y que actualmente se está explotando 7. 1

o

El otro acuífero que explota SEDAPAL es el del Valle de Lurín, el cual está constituido por un pequeño reservorio, del cual se puede extraer un caudal explotable seguro de 1.5 m3/s. Con los pozos de SEDAPAL se extrae 0.33 m3/s y con pozos de terceros 0.43 m3/s, haciendo un total de 0.76 m3/s, quedando solamente 0.74 m3/s para otros proyectos.

2.4 Sistema de distribución Primaria

El sistema, conformado por tuberías cuyos diámetros varían entre 14" (350 mm) y 72" (1800 mm) de diámetro, tiene una longitud de 617.2 Km. (a Diciembre 2004), que corresponde al 6.03 % del total de la tubería existente.

Las tuberías que conforman el sistema primario son de concreto pretensado, acero revestido, hierro dúctil, concreto reforzado y asbesto cemento. El 70% del total de las tuberías tiene una antigüedad mayor a 30 años y de acuerdo al análisis preliminar; el 20% se encuentra en mal estado o presenta mal funcionamiento, pudiendo categorizarse el 80% restante entre regular y bueno. Uno de los grandes riesgos es la contaminación del agua potable por infiltraciones de aguas residuales provenientes de las redes de alcantarillado. Esto se puede originar por el racionamiento del servicio, que deja vacíos o sin presión a las tuberías primarias, a la antigüedad de las tuberías de ambos sistemas, cruces entre tuberías, etc.

El sistema de agua presenta principalmente problemas de alta incidencia de roturas en tuberías de acero, PVC y concreto· reforzado; falta de presión y de continuidad en el servicio, falta de elementos de control de la operación del sistema y falta de actualización y complementación del catastro. A pesar de que el equipo de distribución primaria de SEDAPAL cumple con labores de

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rlmac

UN/-FIC _{Capítulo 2}

mantenimiento preventivo, los mismos no llegan a abarcar los requerimientos del sistema por las limitaciones presupuestarias.

Una parte importante de las inversiones ejecutadas recientemente, han permitido la renovación de gran parte de las redes antiguas y deterioradas, así como su extensión a los sectores que sólo se abastecían de pozos tubulares.

Dentro del referido plan de inversiones se estableció la sectorización del sistema de distribución que permite la operación de áreas de uno a dos Km2 en forma

independiente, con una entrada de control y medición manual y remota, desde el

Sistema SCADA, centralizado en el Centro Operativo Principal de La Atarjea. Entre las varias ventajas de este sistema está en poder contrastar la medición del agua entregada al sector versus la medición domiciliaria total, y determinar el nivel de agua no facturada, que en forma global se mantiene en la Empresa

alrededor del 38 %.

Además de la necesidad de completar la sectorización, se debe mencionar que otros componentes del sistema primario, como estaciones de rebombeo de agua, reservorios y pozos, presentan problemas que principalmente se centran en la falta de capacidad de los elementos instalados para poder atender los requerimientos de la población, escaso mantenimiento preventivo y antigüedad de los componentes.

Los principales reservorios son los denominados "de cabecera" y están ubicados a la salida de las Plantas de Tratamiento Nº _{1 y N}º _{2 de La Atarjea. Estos son:}

Vicenteto - Rl al R4 R5 La '1enacho

E! .A.gustin,::­ Ef Agus in Et Agustino

·OT.A.L

140,000 m3 52, 643 n,1

228, 181 m3

Además la capacidad de almacenamiento es complementada en el sistema de distribución primario con los siguientes reservorios:

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rlmac

UNI-FIC

Héroes de la Paz Tablada de Lurín San Bo1ja

Cisterna Parque nternacio.na l

e :iló

Virg;ni Candamo

San.ta Martha - La in

Surquillo

V.M. de{i Triunfo

S.an 801ja

Calt.ao Carabay!lo Pue o Ubt·e

Ef /..g stino

T() AL

2.5 Sistema de Distribución Secundario

Capitulo 2

30. 000 m1' 16,000 rn3 5 000 m3

4,300 m3

3 14,000 m

10,000 m3 3, 000 l 102., 300 m3

Las tuberías de distribución secundaria, cuyos diámetros están entre 3" (75 mm) y 12" (300 mm), corresponde al 94 % del total de la tubería existente, con una longitud total de 9,610.9 Km. en el 2004. Los materiales principales de las tuberías que conforman el sistema secundario son el asbesto cemento, fierro fundido y PVC, los cuales en forma conjunta representan el 99% del total de la tubería secundaria. El 29% de la tubería secundaria presenta una edad mayor a 30 años. El sistema presenta problemas similares al sistema primario de distribución en lo que se refiere a la alta incidencia de roturas en algunos tramos de tubería, falta de presión y continuidad del servicio y falta de actualización y complementación del catastro.

La Sectorización viene siendo implementada de manera progresiva en los Centros Operativos mediante la conformación de equipos de trabajo que, de acuerdo a sus posibilidades operativas, evidencian progresos en la calidad de la prestación de los servicios y en la reducción de los índices de agua no facturada. Adicionalmente, con la implantación de la sectorización se viene superando el nivel del control operativo del sistema, mediante el telecontrol y el telemando del Sistema SCADA.

En los siguientes cuadros se muestran la situación de la sectorización Y la incidencia de roturas y reparaciones en el sistema de distribución secundaria.

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rfmac

UNJ-FIC _{Capitulo 2}

SITUACIÓN DE LA SECTORIZACIÓN

e :2

ce

�-� C: -

'

,

_

GERENCIA DE SERVICIOS NORTE

Centro de Servicio Comas 73 22 5

Centro de Servicio Callao 63 _{14 4}

o

GERENOA DE SERVIC!OS CENTRO

Centro, de Setvi · o Breña 31 18 13

o

o

o

o

Centro de Servicio Ate Vitarte 80 12

o

GERB�CIA DE SERVICIOS SUR

Centro de Setvicio S uHlo 46 23 1 9

o

Centro de Servicio Villa 8 Salvador 2 31

o

O AL 391 12 31 23 217

% 100.0 30.7 7.9 5."9 55.S

El sistema cuenta con 656 reservorios entre elevados y apoyados, de los cuales 485 están en operación, con aproximadamente 372 mil m3 de volumen de almacenamiento. Además de 287 estaciones o cámaras de rebombeo de agua potable.

El sistema secundario de distribución de agua potable es operado y mantenido a través de los Equipos de Operación y Mantenimiento de cada uno de los Centros de Servicio, los cuales dependen en forma directa de las Gerencias de Servicios. Los equipos se dedican principalmente al mantenimiento correctivo. Por los escasos recursos, realizándose el mantenimiento con limitaciones.

Los altos índices de roturas en la red de agua potable y las incrustaciones señalan que el programa de mantenimiento preventivo y de reposición es sub óptimo. También en algunas ocasiones en el pasado se utilizaron tuberías de calidad inferior. Se estima que aproximadamente un 20 % de la red(~ 1600 Km.) tiene más de 50 años y que es urgente rehabilitar unos 800 Km.

Evaluación del Esquema de Abastecimiento de Agua potable para el Distrito del Rlmac
