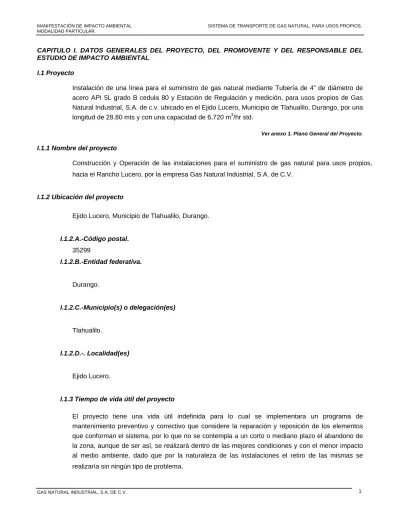

CAPITULO I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1 Proyecto
Instalación de una línea para el suministro de gas natural mediante Tubería de 4” de diámetro de acero API 5L grado B cedula 80 y Estación de Regulación y medición, para usos propios de Gas Natural Industrial, S.A. de c.v. ubicado en el Ejido Lucero, Municipio de Tlahualilo, Durango, por una longitud de 28.80 mts y con una capacidad de 6,720 m3/hr std.
Ver anexo 1. Plano General del Proyecto.
I.1.1 Nombre del proyecto
Construcción y Operación de las instalaciones para el suministro de gas natural para usos propios, hacia el Rancho Lucero, por la empresa Gas Natural Industrial, S.A. de C.V.
I.1.2 Ubicación del proyecto
Ejido Lucero, Municipio de Tlahualilo, Durango.
I.1.2.A.-Código postal. 35299 I.1.2.B.-Entidad federativa. Durango. I.1.2.C.-Municipio(s) o delegación(es) Tlahualilo. I.1.2.D.-. Localidad(es) Ejido Lucero.
I.1.3 Tiempo de vida útil del proyecto
El proyecto tiene una vida útil indefinida para lo cual se implementara un programa de mantenimiento preventivo y correctivo que considere la reparación y reposición de los elementos que conforman el sistema, por lo que no se contempla a un corto o mediano plazo el abandono de la zona, aunque de ser así, se realizará dentro de las mejores condiciones y con el menor impacto al medio ambiente, dado que por la naturaleza de las instalaciones el retiro de las mismas se realizaría sin ningún tipo de problema
.
1.1.4 Presentación de la documentación legal:
Gas Natural Industrial, S.A. de C.V., se constituyó como Empresa de acuerdo a lo estipulado en el volumen 870 bajo Escritura Pública No.20,428 , en la ciudad de Gómez Palacio, Durango., fechada el 15 de Septiembre del 2000, rubricada ante la fe del Lic. Antonio Alanis Ramírez titular de la Notaría Pública No.14 del distrito de Viesca.
Ver anexo 2. Copia simple del Acta constitutiva de la empresa.
I.2 Promovente
I.2.1 Nombre o razón social
Gas Natural Industrial, S.A. de C.V.
I.2.2 Registro federal de contribuyentes del promovente
Ver anexo 3. Copia simple de Registro Federal de Contribuyentes de la empresa.
I.2.3 Nombre y cargo del representante legal
.
Ver anexo 2. Copia simple de poder Legal.
I.2.4 Dirección del promovente o de su representante legal I.2.4.1.-Cargo del representante legal
Gerente General.
I.2.4.2.-RFC del representante legal
I.2.4.3.-Clave Única de Registro de Población (CURP) del representante legal
I.2.5.-Dirección del promovente para recibir u oír notificaciones, calle y número o bien nombre del lugar y/ o rasgo geográfico de referencia, en caso de carecer de dirección postal:
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protección de datos personales LFTAIPG"
Firma del representante legal de la empresa bajo protesta de decir verdad. Torreón, Coahuila; a 07 de Noviembre de 2006
Gerente General Representante legal Gas Natural Industrial, S.A. de C.V. Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protección de datos personales LFTAIPG"
1.3 Responsable de la elaboración del estudio de impacto ambiental I.3.1 Nombre o Razón Social
.
I.3.2 Registro federal de contribuyentes o CURP
Ver anexo 3. Copia simple de Registro Federal de Contribuyentes y CURP.
I.3.3 Nombre del responsable técnico del estudio
.
I.3.4 Dirección del responsable técnico del estudio I.
.
Torreón, Coahuila; a 07 de Noviembre de 2006
Firma del responsable de la elaboración del estudio de impacto ambiental bajo protesta de decir verdad
Asesor Externo
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protección de datos personales LFTAIPG"
Protección de datos personales LFTAIPG"
Protección de datos personales LFTAIPG"
CAPITULO II. DESCRIPCIÓN DEL PROYECTO II.1 DESCRIPCIÓN GENERAL DEL PROYECTO.
El proyecto consiste en la construcción y operación de una línea para el suministro de gas natural para usos propios, que será conectado al Gasoducto de 12” de diámetro de PEMEX Gas y Petroquímica Básica, localizado en la ciudad de Gómez Palacio, Durango en el derecho de vía 2301 en el Km 17+400, con una: Latitud Norte: 26° 7’ Longitud Oeste: 103° 26’, Altitud 1100 msnm; por una longitud de 28.80 metros recibiendo el gas mediante una estación de regulación y medición, con clasificación 600 ANSI, ubicada dentro del terreno propiedad de Rancho Lucero S. de P. R. de R.L., la cual será construida y operada por Gas Natural Industrial, S.A. de C.V. En dicho predio se instalará un sistema odorizador para dar olor al gas natural desde el origen del flujo del sistema.
Se instalarán válvulas de bloqueo en el punto de interconexión, en la salida de la estación de regulación y medición.
El diseño y las especificaciones constructivas se apegan a los requisitos del Código ASME B 31.8, a los Estándares ASTM D2513 y ASTM D2837 y a lo dispuesto en el Título 192 del Código Federal de Regulaciones de los Estados Unidos de América, “Transportación de Gas Natural y otros gases combustibles por Medio de Tubería, así como de conformidad con las Normas Oficiales Mexicanas aplicables descritas posteriormente en la presente solicitud.
TRAYECTO Y UBICACIÓN DEL SISTEMA.
El sistema de transporte para usos propios de gas natural inicia en el cadenamiento L0+000 y se conecta al gasoducto DN Chávez-Jiménez de 12” de diámetro de PEMEX Gas y Petroquímica Básica en las coordenadas: Latitud norte: 26° 7’ Longitud oeste: 103° 26’, Altitud 1100 msnm; a una válvula existente derivada de un Tapping anteriormente realizado por PGPB a dicho gasoducto, seguida de una brida RTJ de 4”Ø de acero al carbón con cuello soldable, ANSI 600, continuando con un carrete de tubería de 4” de diámetro de acero API 5L grado B cedula 80 con una longitud aproximada de 0.60 metros, seguido por un codo de 4” x 90° de acero al carbón cedula 80, seguido de otro carrete de tubería de 4”Ø de acero API 5L grado B cedula 80 con una longitud aproximada de 0.80 metros, para colocar nuevamente un codo de 4” x 90° de acero al carbón cedula 80, seguido de otro tramo de tubería de 4”Ø de acero API 5L grado B cedula 80 con una longitud aproximada de 1.00 metros con dirección al suelo para enterrarse a 1.20 metros de profundidad, colocando nuevamente otro codo de 4” x 90° de acero al carbón cedula 80, para continuar con tubería de 4”Ø de acero API 5L grado B cedula 80, una longitud aproximada de 20.00 metros con dirección a la estación de regulación y medición, colocando otro codo de 4” x 90° de acero al carbón cedula 80, para salir a la superficie con tubería de 4”Ø de acero API 5L grado B cedula 80 aproximadamente con una longitud de 8.00 metros a partir del nivel del piso, colocando un codo de 4” x 90° de acero al carbón cedula 80, para continuar con tubería de 4”Ø de acero API 5L grado B cedula 80, una longitud aproximada de 2.00, metros llegando así al cadenamiento L0+028.8, para conectarse a la estación de regulación y medición, mediante una reducción de 4” x 3” de acero al carbón cedula 80, seguida de una brida RF de 3”Ø de acero al carbón con cuello soldable, ANSI 600, siendo esta la entrada a nuestra Estación de Regulación y Medición.
Este proyecto comprende la construcción, operación y mantenimiento, de un sistema de tubería de acero al carbón API 5L Grado B, Cédula 80 de 4” de diámetro y de una Estación de Regulación y Medición de gas natural, que estarán a cargo de la Compañía Gas Natural Industrial, S.A. de C.V. que permitirán cumplir con los requisitos de suministro correspondientes, en cuanto a la presión y gasto requeridos, en cada punto de consumo, sin que se refleje una caída de presión significativa, para mover un volumen máximo de 11, 500 m3/hr std de gas natural, a una presión entre 700 y 950 psi. a la llegada de la E.R.M., y de máximo 100 psi. a la salida de esta instalación. Lo anterior diseñado atendiendo a las disposiciones contenidas en la norma NOM-007-SECRE-1999; 3.22 de Petróleos Mexicanos, y las normas y ASTM-D-2837, y lo dispuesto en el título No.192 del Código Federal de Regulaciones de los E.U.A., así como las Normas Mexicanas NOM-SECRE-01 a la 10 y las normas que se enuncian a continuación:
Tubería de acero al carbón. API-5L, ANSI-B-31.8 , ASME-B-31.8, CEDULA 80
Bridas y conexiones. ASME B16.6 Y B16.9. ANSI 600 Válvulas de seccionamiento y operación. API6D Y PARTES 192 Y 193 DEL CFR.
ANSI 600, ANSI 150
Tubería dentro de la estación. API 5L ó ASTM A53 y/ö A106.
II.1.1 Naturaleza del proyecto
En esta sección se deberá caracterizar técnica y ambientalmente el proyecto que se pretende realizar, destacando sus principales atributos, identificando los elementos ambientales que pueden ser integrados o aprovechados en su desarrollo y describiendo el grado de sustentabilidad que se pretende alcanzar cuando el proyecto logre el nivel de aprovechamiento óptimo de su capacidad instalada, para llevar a cabo esto se tiene que considerar las tablas 1 y 2.
El proyecto consiste en la construcción y operación de una línea para el suministro de gas natural para usos propios a cargo de la empresa Gas Natura Industrial, S.A. de C.V., que será conectado al Gasoducto de 12” de diámetro de PEMEX Gas y Petroquímica Básica, localizado en la ciudad de Gómez Palacio, Durango en el derecho de vía 2301 en el Km 17+400, con una: Latitud norte: 26° 7’ Longitud oeste: 103° 26’, Altitud 1100 msnm; recibiendo el gas mediante una estación de regulación y medición localizada en el cadenamiento L 0+028.80, con clasificación 600 ANSI, ubicada dentro del terreno propiedad de Rancho Lucero En dicho predio se instalará un sistema odorizador para dar olor al gas natural desde el origen del flujo del sistema.
El diseño y las especificaciones constructivas se apegan a los requisitos del Código ASME B 31.8, a los Estándares ASTM D2513 y ASTM D2837 y a lo dispuesto en el Título 192 del Código Federal de Regulaciones de los Estados Unidos de América, “Transportación de Gas Natural y otros gases combustibles por Medio de Tubería, así como de conformidad con las Normas Oficiales Mexicanas aplicables descritas posteriormente en la presente solicitud.
II.1.2 Selección del sitio
Describir los criterios ambientales, técnicos y socioeconómicos, considerados para la selección del sitio. Ofrecer un análisis comparativo de otras alternativas estudiadas.
Los criterios tanto técnicos, económicos y de políticas de fomento considerados para la selección del sitio en que sería desarrollado el proyecto, están basados en los señalamientos de la norma oficial mexicana NOM-007-SECRE-1999 referente a transporte de gas natural, la cual señala y define los criterios que se deben de tomar en cuenta para seleccionar el sitio en el que se pretende desarrollar el proyecto una vez que se tienen ubicados los puntos de suministro y consumo de gas.
Es importante señalar que el 100 % de la superficie en la cual serán construidas las instalaciones, no se encuentra en sus condiciones nativas originales. Esta superficie fue alterada con anterioridad por el desarrollo de actividades agrícolas y pecuarias, sin embargo actualmente no presenta un uso evidente. El espesor de pared de la tubería acero será de acuerdo a los códigos ASTM y API 5L de Estados Unidos de América, del cual emanan todas la especificaciones de diseño, construcción y seguridad en conjunción con las partes que se adecuan al tipo de sistema que para esta solicitud de permiso se ha diseñado. El diseño ha considerado los siguientes factores: expansión y contracción térmica de la tubería, vibración, fatiga, cruzamientos de tuberías y condiciones de cargas especiales, sismos y efectos provocados por los cambios de estación; lluvias, inundaciones, deslaves, etc.
II.1.3 Ubicación física del proyecto y planos de localización
Para proyectos lineales, como oleoductos, gasoductos, oleogasoductos, gasolinoductos, poliductos, líneas de descarga y sistemas de inyección de agua congénita, presentar las coordenadas de los puntos de inflexión del trazo y la longitud del mismo.
B. Presentar un plano de conjunto del proyecto con la distribución total de la infraestructura permanente y de las obras asociadas, así como las obras provisionales dentro del predio, a la misma escala que el mapa de vegetación que se solicitará en la sección IV.2.2 inciso A.
El proyecto se pretende realizar dentro de un terreno localizado al costado oriente del Ejido Lucero, Municipio de Tlahualilo, Durango. El punto de interconexión se encuentra localizado entre las coordenadas geográficas: Latitud Norte 26°, 7’, Longitud Oeste: 103°, 26; Altitud: 1100 MSNM. El punto de interconexión y localización de la Estación de Regulación y medición, se muestran en el PLANO GENERAL.
La superficie seleccionada para la construcción de la Estación de Regulación y Medición presenta las siguientes colindancias:
Al Norte; colinda inmediatamente con áreas de cultivo. Al Este, colinda inmediatamente con áreas de cultivo.
Al Sur colinda inmediatamente con áreas de cultivo y canal no revestido para la conducción de agua para riego ( acequia ). Hacia los costados sur y sur oeste, después de aproximadamente 300 mts se localiza el inicio del área habitacional del ejido Lucero.
Ver Anexo 1. Plano General del Proyecto. Ver Anexo fotográfico, Capitulo VIII.
II.1.4 Inversión requerida
a) Reportar el importe total del capital total requerido para el proyecto. b) Precisar el período de recuperación del capital
c) Especificar los costos necesarios para aplicar las medidas de prevención y mitigación.
Se estima una inversión total aproximada de $ 1, 755, 328.00 pesos. El tiempo estimado para la recuperación de la inversión es de 2 años.
II.1.5 Dimensiones del proyecto
Especifique la superficie total requerida para el proyecto, desglosándola de la siguiente manera: a) Superficie total del predio (en m 2 ).
b) Superficie a afectar (en m 2 ) con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio (selva, bosque, matorral, etc.). Indicar, para cada caso su relación (en porcentaje), respecto a la superficie total del proyecto.
c) Superficie (en m 2 ) para obras permanentes. Indicar su relación (en porcentaje), respecto a la superficie total del proyecto.
Esta información se ajustará con las siguientes variantes:
a) Para proyectos puntuales se deberá proporcionar la superficie total del predio y de la obra o actividad.
b) Para proyectos dispersos en una zona definida o campo de desarrollo se deberá proporcionar la superficie total del polígono que la conforma y de cada una de las obras o actividades que se pretende integrar.
c) Para los proyectos lineales, se deberá proporcionar la información de la longitud total, ancho del derecho de vía, superficie total, así como de los tramos parciales cuando este cruce por cuerpos de agua, poblados o áreas de conservación decretadas por la autoridad competente.
Proyecto lineal.
De acuerdo a la ubicación y tipo de proyecto, no se afectarán áreas forestales o áreas protegidas. El 100 % de la longitud de la tubería que integrarán este proyecto, así como la Estación de Regulación y medición quedarán instaladas en una superficie que no se encuentran en sus condiciones nativas originales.
Longitud y Superficie del proyecto.
TRAMOS DE TUBERÍA LONGITUD LINEAL CEPA SUPERFICIE
Tubería de acero al carbón API 5L Grado B, cedula 80, 6” de diam.
28.80 metros 0.60 M 17.28 m2
LONGITUD TOTAL 28.80 metros SUPERFICIE TOTAL 17.28 m2
La Instalación de la Estación de Regulación y Medición abarcará una superficie de 222.44 m2. Superficie total del proyecto.
222.44 m2 + 17.28 m2 = 239.72 m2 a) Superficie total por afectar.
En zona semiárida 0.00 m.2 En zona forestal 0.00 m.2 El Ancho del derecho de vía del proyecto:
Suma de las áreas por afectar: 239.72 m.2 b) Porcentaje de la superficie total del predio por afectar.
El porcentaje de la superficie del predio por afectar va a ser del 100 % aproximadamente.
La descripción del trayecto del sistema se observa dentro del apartado II.1, dentro de este capítulo. II.1.6 Uso actual de suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias
Se recomienda describir el uso actual del suelo y/o de los cuerpos de agua en el sitio seleccionado, detallando las actividades que se lleven a cabo en dicho sitio y en sus colindancias. A manera de ejemplo se presentan las siguientes clasificaciones de uso de suelo y de los cuerpos de agua:
• Usos de suelo: agrícola, pecuario, forestal, asentamientos humanos, industrial, turismo, minería, área natural protegida, corredor natural, sin uso evidente, etc.
• Usos de los cuerpos de agua: abastecimiento público, recreación, pesca y acuicultura, conservación de la vida acuática, industrial, agrícola, pecuario, navegación, transporte de desechos, generación de energía eléctrica, control de inundaciones.
En caso de que para la realización del proyecto se requiera el cambio de uso de suelo de áreas forestales así como de selvas o de zonas áridas, de conformidad con el artículo 28 fracción VII de la Ley General del Equilibrio Ecológico y la Protección al Ambiente y los artículos 5° inciso O y artículo 14 de su Reglamento en Materia de Evaluación del Impacto Ambiental, se recomienda manifestarlo en este apartado (1).
(1): Para lo anterior incorporará exclusivamente la información que se encuentra sombreada en la Guía para la presentación de la Manifestación de Impacto Ambiental en Materia de Cambio de Uso de o Proyectos Agropecuarios. Este trámite corresponde exclusivamente al de cambio de uso de suelo en materia de impacto ambiental y es independiente de la gestión que se tendrá que realizar en materia forestal para el cambio de utilización de terrenos forestales, de conformidad con el artículo 19 bis 11 de la Ley Forestal y 52 de su Reglamento.
Actualmente, la superficie seleccionada para el desarrollo del proyecto, no presenta un uso evidente u aparente, sin embargo con anterioridad fue utilizada para el desarrollo de actividades agrícolas y pecuarias, por lo que aun conserva su condición de uso primario.
Esta área, se encuentra catalogada de acuerdo con el Ordenamiento Ecológico General del Territorio ( memoria técnica 1995 – 2000 ) como una región ecológica denominada como una planicie con vegetación xerófila.
Por otra parte, no se localizan cuerpos de agua permanentes o intermitentes cercanos al área, que se puedan ver afectados por el desarrollo de las actividades propias de construcción y operación del proyecto. Únicamente se registra la presencia de una pequeña acequia utilizada para la conducción de agua para riego agrícola.
II.1.7 Urbanización del área y descripción de servicios requeridos
Describir la disponibilidad de servicios básicos (vías de acceso, agua potable, energía eléctrica, drenaje) y de servicios de apoyo (plantas de tratamiento de aguas residuales, líneas telefónicas). De no disponerse en el sitio, indique cual es la infraestructura necesaria para otorgar servicios y quien será el responsable de construirla y/u operarla ( promovente o un tercero).
El predio en que será localizado el proyecto se encuentra en un área rural de la Comarca Lagunera del estado de Durango, sin embargo, en ella se cuenta con los servicios públicos básicos como son: energía eléctrica, agua potable, telefonía y vías de acceso carretero, por lo que no se considera necesaria la introducción de servicios adicionales a los ya existentes para la realización de las actividades propias de construcción y operación del proyecto. Cabe mencionar que para el desarrollo de este proyecto solo se requerirá del suministro de agua durante los trabajos de construcción, por lo que la promovente del proyecto, cuenta con la infraestructura necesaria para el desarrollo de las operaciones requeridas en las diferentes etapas del proyecto..
II.2 Características particulares del proyecto
Se recomienda que se ofrezca información sintetizada de las obras principales, asociadas y/o provisionales en cada una de las etapas que se indican en esta sección, debiendo destacar las principales características de diseño de las obras y actividades en relación con su participación en la reducción de las alteraciones al ambiente (tomar en consideración las tablas 1 y 2).
II.2.1 Programa general de trabajo
Presentar a través de un diagrama de Gantt, un programa calendarizado de trabajo de todo el proyecto, desglosado por etapas (preparación del sitio, construcción, operación, mantenimiento y abandono del sitio), señalando el tiempo que llevará su ejecución, en términos de semanas, meses o años, según sea el caso. Para el período de construcción de las obras, es conveniente considerar el tiempo que tomará la construcción los períodos estimados para la obtención de otras autorizaciones como licencias, permisos, licitaciones y obtención de créditos, que puedan llegar a postergar el inicio de la construcción.
Para desarrollar los siguientes puntos es importante considerar las tablas 1 y 2.
Se elaboró un programa calendarizado en el cual se consideran los tiempos estimados para la realización de las obras en cada una de las etapas del proyecto, sin embargo, los tiempos están sujetos a factores externos que pueden desfasar las actividades programadas.
Ver Anexo 4. Diagrama de Gantt
II.2.2 Preparación del sitio
Se recomienda que en éste apartado se haga una descripción concreta y objetiva de las principales actividades que integran esta etapa, señalando características, diseños o modalidades.
La superficie seleccionada para la instalación de este proyecto, no se encuentra en sus condiciones naturales originales. Esta superficie con anterioridad fue utilizada para el desarrollo de actividades primarias, que actualmente no se realizan, por lo que las actividades de preparación del sitio consistirá en la señalización del trazo donde será realizada la construcción de la zanja en que será depositada la tubería de acero al carbón y la nivelación del terreno para la instalación propia de la Estación de Regulación y Medición.
Dado que la superficie se encuentra prácticamente desprovista de vegetación, observándose únicamente malezas, no será necesaria la realización de actividades de desmontes o deshierbes. II.2.3 Descripción de obras y actividades provisionales del proyecto
Es importante que en este apartado se incluya una descripción completa pero resumida de las principales obras (apertura o rehabilitación de caminos de acceso, campamentos, almacenes, talleres, oficinas, patios de servicio, comedores, instalaciones sanitarias, regaderas, obras de abastecimiento y almacenamiento de combustible) y actividades (mantenimiento y reparaciones del equipo y maquinaria, apertura de préstamos de material, tratamiento de algunos desechos, etc.) de tipo provisional y que se prevea realizar como apoyo para la
construcción de la obra principal. Es necesario destacar dimensiones y temporalidad de las mismas. También es importante destacar las características de su diseño que favorezcan la minimización o reducción de los impactos negativos al ambiente.
Para el desarrollo del proyecto se podría desarrollar en algunas de las etapas, obras y actividades provisionales de las cuales se presenta a continuación un análisis simple:
- Campamentos; no es necesaria la creación de un campamento ni para el personal ni para el equipo o maquinaria.
- Almacenes: para el almacenamiento de la tubería a emplear en la construcción del sistema, así como, los distintos equipos, la compañía maneja como condición que la empresa constructora cuente en sus instalaciones con espacio suficiente para almacenar todo lo necesario para desarrollar este proyecto.
- Talleres y patios de servicio; igual que el punto anterior.
- Instalaciones sanitarias; se contrataran los servicios de sanitarios móviles para el personal que labore en campo.
- Comedores; dadas las características del proyecto será difícil contar con áreas especiales para el consumo de alimentos, sin embargo se instalaran bolsas de basura para el manejo adecuado de la misma.
En lo correspondiente a las actividades de mantenimiento tanto a los vehículos como al equipo de construcción se desarrollaran en el taller de servicio de la compañía constructora.
- Tratamiento de desechos; se verificará que la compañía subcontratada, de un manejo y disposición adecuado a los desechos en sitios ya existentes y autorizados para tal fin.
II.2.4 Etapa de construcción
En este rubro se describirá al menos lo siguiente: obras permanentes, asociadas y sus correspondientes actividades de construcción, de ser el caso, tanto sobre tierra firme como en el medio acuático. Es recomendable se describan someramente los procesos constructivos, y en cada caso, señalar las características de estos que deriven en la generación de impactos al ambiente así como las modificaciones previstas, cuando estas procedan, a dichos procesos para reducir sus efectos negativos. No es útil incluir el catálogo de los conceptos de la obra, sino únicamente la parte o etapa constructiva más representativa.
Este proyecto incluye básicamente dos conceptos de obra civil:
1- Excavación con maquinaria de la zanja, para alojar los 28.8 metros de tubería de acero al
carbón 4 pulgadas de diámetro cedula 80, la cepa será de 0.6 M de ancho;, que comprende de manera integral este proyecto. Una vez realizado lo anterior se prosigue con el afine de fondo y paredes de la zanja, para luego colocar una cama de arena de 10 centímetros de altura, para posteriormente bajar los tramos de tubería de acero; se realiza un acostillamiento de la arena y se cubre la tubería con otra capa de 20 cm. Se continua con el relleno de la excavación, con producto de excavación al 95% proctor en capas de 20 cm. Y se coloca la cinta amarilla de advertencia a 40 cm. de la tubería.
La compactación se revisará por un laboratorio de mecánica de suelos, el cual deberá de ser externo a la empresa contratista y a nuestra empresa, corroborando así que se tiene la compactación adecuada en el relleno de la excavación.
Finalmente se procede a hacer la señalización para advertir de la existencia de la tubería mediante tachuelas de fierro colado, color amarillo, en las cuales se incluye una leyenda con los datos de GNI, incluyendo el teléfono de emergencia.
2.- Construcción de una placa de concreto de 4.31 x 13.34 ( 57.49 m2 ), y de 10 cm de espesor aproximadamente, de fc’=150 Kg/cm2, necesaria para recibir la estación de regulación y medición de gas natural que se incluye en este proyecto. Se instalará además una barda perimetral que protegerá una superficie de 100 m2.
La superficie total requerida para este proyecto será de 239.72 m2 aproximadamente, como se indica a continuación:
1.- Sistemas de tuberías 17.28 m2 2.- Estación de regulación y medición. 222.44 m2
Este sistema de transporte de gas natural está diseñado para utilizar tubería y accesorios de acero cedula 80 API 5L Grado B desde el punto de interconexión hasta la entrada a la Estación de Regulación y Medición, siendo alojadas en una zanjas de 0.6 m. de ancho, y a una profundidad entre 1.20 a 1.60 m, instalándose en el fondo de las mismas una cama de arena de 0.10 m. de espesor para protección de los tubos y efectuando el relleno en las mismas en capas de 0.20 m de espesor, con control de humedad y compactando al 90% de la prueba Proctor, para evitar hundimientos; permitirán cumplir con los requisitos de suministro correspondientes en cuanto a la presión y el gasto requeridos, sin que se refleje una caída de presión significativa y la velocidad del gas se mantenga baja, para mover hasta 80, 640 m3/día de gas natural, a una presión máxima de operación entre 700 y 950 psi., a la llegada de la Estación de Regulación y Medición.
Se instalarán válvulas de bloqueo en el punto de interconexión y en la salida de la estación de regulación y medición.
El diseño y las especificaciones constructivas se apegan a los requisitos del Código ASME B 31.8, a los Estándares ASTM D2513 y ASTM D2837 y a lo dispuesto en el Título 192 del Código Federal de Regulaciones de los Estados Unidos de América, “Transportación de Gas Natural y otros gases combustibles por medio de Tubería, así como de conformidad con las Normas Oficiales Mexicanas aplicables descritas posteriormente en la presente solicitud.
La tubería de este gasoducto, hasta la llegada a la E.R.M. será de 4” de diámetro de acero al carbón cedula 80, con una longitud de 28.80 m, el espesor de la pared de la tubería tendrá como
mínimo 0.337 Pulg.; la tubería de salida de la E.R.M será de polietileno de alta densidad, de 10”, y tendrá como espesores de pared, espesor de 0.977 pulg. La tubería y accesorios, deberán cubrir las especificaciones contenidas en la siguiente tabla:
Tubería de acero al carbón. API-5L, ANSI-B-31.8 , ASME-B-31.8, CEDULA
Bridas y conexiones. ASME B16.5 Y B16.9
Válvulas de seccionamiento y operación. API6D Y PARTES 192 Y 193 DEL CFR. Tubería dentro de la estación. API 5L ó ASTM A53 y/ö A106.
Tubería.- Los sistemas de tubería están formados por tubos, válvulas, conexiones, bridas, espárragos, empaques, reguladores y válvulas de seguridad.
El diseño de tuberías para transporte y distribución de hidrocarburos gaseosos debe considerar los requisitos de las normas mencionada en la tabla anterior; tomando en cuenta que este proyecto en su estructura general contempla el uso de tuberías de acero al carbón, así como válvulas y accesorios en este material, se deberá también cumplir con las normas que se describen a continuación:
Tubería de acero al carbón. API-5L, ANSI-B-31.8 , ASME-B-31.8
Bridas y conexiones. ASME B16.6 Y B16.9
Válvulas de seccionamiento y operación. API6D Y PARTES 192 Y 193 DEL CFR. Tubería de acero en cruzamientos. API 5L.
Tubería dentro de la estación. API 5L ó ASTM A53. • Características físicas y químicas del fluido.
• Presión máxima de operación en condiciones normales de flujo. • Temperatura máxima de operación.
• Especificaciones del material seleccionado.
Cargas adicionales.- En el diseño de tuberías deben considerarse las cargas que pueden actuar sobre las mismas, de acuerdo con las características de cada región y condiciones de trabajo, como las cargas vivas, como son el peso del producto, nieve, hielo, viento, otros, y también se deberán considerar las cargas muertas, como son el peso propio de la tubería, recubrimientos, rellenos, válvulas y otros accesorios no soportados.
• Sismos.
• Efectos causados por vibraciones y/o resonancia.
• Esfuerzos causados por asentamientos o derrumbes en regiones de suelos inestables. • Efectos de la contracción y expansión térmicas.
• Factor de seguridad por densidad de población. • Factor por eficiencia de junta.
• Espesor adicional por desgaste o margen de corrosión.
• Presión de diseño, esta debe ser mayor o igual a la presión máxima de operación.
• Espesor de pared del tubo, es el espesor que se requiere para cubrir los requisitos de diseño por presión interna únicamente y se calcula mediante la siguiente ecuación:
t = P D/ 2 S E F T. En donde:
P = Presión de diseño Kg/cm2. (Lb/Pulg2).
R = Resistencia mínima especificada a la cedencia Kg/cm2 (Lb/pulg2).
t = Espesor de pared requerido, calculado en base a la presión interna, en cm. (Pulg.) F = Factor de diseño basado en la densidad de población.
T = Factor de corrección por temperatura.
E = Factor de junta longitudinal.
D = Diámetro exterior del tubo en cm. (Pulg.)
El factor de diseño que debe emplearse en una tubería de gas con localización clase 3 de 0.50 y en los siguientes casos:
• Cuando el derecho de vía cruce en camino no pavimentado, sin camisa de protección.
• Cuando invada y corra paralelamente al derecho de vía de un camino pavimentado, una carretera, una calle o una vía de ferrocarril.
• Cuando este soportada en un puente, que sea para vehículos, peatones, ferrocarril, ó para tuberías.
• Temperatura de diseño: Es la temperatura tomada como referencia para fijar el valor T (factor de diseño), por temperatura en la formula anterior, misma que debe ser mayor o igual a la temperatura máxima de operación en condiciones de flujo regular, uniforme y constante.
En la siguiente tabla se incluyen algunas de las características más importantes para tuberías de acero al carbón:
RESISTENCIA MÍNIMA ESPECIFICADA A LA CEDENCIA PARA TUBERÍA DE ACERO AL CARBÓN PARA SISTEMAS DE DUCTOS.
ESPECIFICACIÓN GRADO TIPO (1) RMEC
(LB/PULG2)
ASTM-A-53 B ERW,S 35,000
ASTM-A-106 B S 35,000
Abreviaturas:
ERW= Soldado por resistencia eléctrica; Sin costura S= Soldado por arco sumergible doble.
La temperatura mínima del gas en el punto de interconexión con PEMEX Gas y Petroquímica Básica es de 10° C (50° F), la temperatura normal es de 25° C (77° F) y la máxima temperatura es 38° C (100.4° F).
En algunos proyectos se considera también el uso de tubería, accesorios y válvulas de polietileno de alta densidad, a la salida de la caseta de Regulación y Medición, materiales que deberán cumplir con las siguientes Normas:
Tubería de polietileno: Normas: ASTM-D-2513 ASTM-D-2683 ASTM-D-2657 ASTM-D-2774 ASTM-D-3350 ASTM-D-1248 ASTM-D-2837 NMX-E-43,
ASME-31.8 TITULO 49 COD. FED. DE REG. DE LOS E.U.A. Válvulas y accesorios:
Norma ANSI-B-16.4
Uniones de tuberías de polietileno a tope por termofusión. Normas: ASTM-D-3621 ASTM-F-1056 ASTM-D-2657
Válvulas, bridas y conexiones. – Las tuberías para transporte de gases deben contar con válvulas de seccionamiento y estas se instalarán en los lugares que por necesidades operativas y de
seguridad, que sean conveniente instalarse; las válvulas de seccionamiento deben instalarse en los siguientes lugares:
• En lugares estratégicos desde el punto de vista operativo, de mantenimiento y seguridad a lo largo del trayecto.
• En zonas pobladas.
Las válvulas, bridas y conexiones que se vayan a instalar en tuberías que transportarán hidrocarburos en fase gaseosa, deben satisfacer totalmente los requisitos contenidos en las siguientes normas: ASTM-A-105 ASTM-A-194 ASME-B-16.5 ASME-B-16.9 API-6D ANSI MSS NACE BSI AISI AWWA AWS.
Los factores para la selección de las válvulas son; tipo de servicio, naturaleza del fluido, temperatura de operación (máxima y mínima), presión de trabajo, tamaño de la válvula, conexión con la línea, colocación de la válvula, operación de la válvula, y el costo.
Las válvulas, bridas, conexiones y otros componentes, de especificación conocida y aprobada, podrán emplearse nuevamente para el rango para el cual fueron fabricadas, siempre y cuando después de darles mantenimiento se verifique que satisfagan los requisitos de la especificación original como son; espesor, mecanismos de operación, etc.
No se permitirá el empleo de válvulas, bridas, conexiones y otros accesorios cuando sean usadas con especificaciones desconocidas.
Estación de Regulación y Medición .- La Estación de Regulación y Medición debe construirse con materiales no combustibles y sus dimensiones estarán de acuerdo con las dimensiones de la tubería diseñada para suministrar el volumen de gas requerido por el usuario, tomando en cuenta el espacio necesario para la protección de los equipos e instrumentos, del medio ambiente y permitir trabajos de mantenimiento; el diseño, la selección de materiales y las pruebas de hermeticidad y
resistencia, deberán estar de acuerdo con los requisitos establecidos en la última edición de la norma NOM-003-SECRE-2002.
La Estación de Medición y Regulación debe tener una adecuada ventilación, cruzada y a favor de los vientos dominantes, para garantizar que el personal usuario que opera mantiene, inspecciona, y supervisa, no corra riesgos por una probable acumulación de gases.
Esta instalación debe además estar cercada y tener puertas que permitan el acceso al personal y al equipo de tal forma que se puedan realizar los trabajos de operación, mantenimiento e inspección.
El sistema eléctrico de la caseta debe ser a prueba de explosión de acuerdo en lo que se establece en la norma NSPM-A-VII-30.
El usuario debe instalar una válvula de seccionamiento en el inicio de su instalación de consumo y esta debe cubrir los siguientes requisitos:
• Estar ubicada en lugar accesible y protegida de daños que puedan producir agentes extraños. • Contar con mecanismos para accionarla fácilmente.
• Estar debidamente soportada para prevenir esfuerzos en la tubería.
• La presión de diseño debe ser igual o mayor a la presión de operación del sistema de la tubería. Se debe instalar un separador de líquidos antes del cabezal de medición y regulación para evitar que el condensado que contenga el gas natural pase a la válvula reguladora y al medidor.
Debe contar con una línea de desvío (by-pass) para poder dar mantenimiento a la válvula reguladora, sin necesidad de interrumpir el flujo del combustible.
También debe tener una válvula de seguridad de capacidad adecuada para aliviar cualquier sobrepresión.
La línea de venteo de la válvula de seguridad debe desfogar a la atmósfera y prolongarse hasta un nivel lo suficientemente elevado, de tal forma que no represente riesgos al personal o a las instalaciones.
La red de tuberías se instalará a una profundidad entre 1.20 a 1.60 M.
En tubería aérea, la parte inferior de esta debe alejarse a 0.65 M., aproximadamente sobre el nivel de la loza del piso y de acuerdo con esta altura, se construirá la soportería.
Los soportes estructurales y sus anclas, no se podrán soldar directamente a los tubos, cuando estos se diseñen para operar a un esfuerzo tangencial menos que el 50 % de la resistencia mínima especificada del material.
Las tuberías de llegada y salida de la E.R.M. serán de acero al carbón de 4 y ” de diámetro cedula 80, y de polietileno de alta densidad de 10 pulg. de diámetro respectivamente.
Ver en anexo 5 Plano de arreglo mecánico DTI de Estación De regulación Y Medición.
Soldadura .– Los procedimientos de soldadura así como los soldadores que realizarán estas labores en el campo, deben ser calificados de acuerdo con lo que se establece en la norma ASME sección IX, o por el estándar API-1104. Los soldadores deben pasar las pruebas correspondientes. El procedimiento de soldadura especificado en el proyecto y que se califica en el campo debe incluir y calificar los aspectos que se enuncian a continuación:
• El proceso específico de soldadura será del tipo de arco.
• Materiales, tubos y conexiones, API-SPEC.5L y otro material de especificación ASTM. acero al carbón agrupado según el límite mínimo especificado a la cedencia de 2950 kg/cm2 y menor; más de 2900 kg/cm2., y menos de 4220 kg/cm2; y más de 4220 Kg/cm2; además de comprobar la compatibilidad de las propiedades metalúrgicas de los materiales, base y relleno, tratamientos térmicos y propiedades mecánicas.
• Además se debe poner especial cuidado en el diseño de las ranuras, en el metal de aporte y él número de cordones, en la corriente y polaridad, tensión y corriente para cada electrodo, sea varilla o alambre; la dirección de la soldadura que puede ser vertical hacia arriba o hacia abajo, prefiriéndose la dirección vertical hacia abajo; se debe de controlar el tiempo máximo entre la terminación del cordón de fondeo y principio del segundo cordón, controlando el tiempo máximo entre la terminación del segundo cordón y el principio de otros cordones, etc.
En la siguiente tabla se dan algunas características para la selección de electrodos:
CLASIFICACIÓN RESISTENCIA A LA TENSIÓN (PSI). PUNTO DE CEDENCIA (PSI). E6010 62,000 50,000 E7016 72,000 60,000 E7015-X 70,000 57,000 E8013-X 80,000 67,000 E10013-X 100,000 87,000 E11016-X 110,000 97,000 E12016-X 120,000 107,000
La inspección radiográfica de las soldaduras tendrá que efectuarse al 100%.
Prueba de Hermeticidad.- Al terminar la fase de soldadura e inspección radiográfica en la construcción de una tubería, esta debe someterse a una prueba de hermeticidad en los diferentes tramos en que se ha dividido la construcción de la línea regular; esta prueba se llevará a cabo presionando con aire ó gas inerte la tubería a 1.5 veces la máxima presión de operación del ducto, para ser registrada por medio de graficas de presión y temperatura respectivamente.
Durante toda la vida útil del sistema, se deben conservar los registros de las pruebas de hermeticidad realizadas, después de la construcción y de las reparaciones o modificaciones que se hagan.
La rama operativa debe recibir de la dependencia responsable de las pruebas, copia de la información generada, misma que contendrá por lo menos lo siguiente:
• Dependencia responsable de las pruebas y los técnicos que la realizaron y las aceptaron. • Tipo y medio de prueba.
Prueba de hermeticidad, utilizando aire o gas inerte. • Presiones de diseño, operación y prueba.
La ERM se probará en el lado de alta a una presión mínima de 1,213.50 psi., (950 x 1.5), y en el lado de baja presión se probará a una presión mínima de 150 psi. (100 x 1.5)
La tubería de acero al carbón que se instalara antes de la ERM se probará a 1,213.50 psi., (950 x 1.5).
La tubería de polietileno que se instalará después de la ERM, en su totalidad se probará a 150 psi., (100 x 1.5).
• Duración de la prueba, gráficas y otros registros.
La duración de las pruebas de los tramos que se vallan probando será de 24 horas, elaborándose las graficas correspondientes utilizando manógrafos y termógrafos.
• Variaciones en cada prueba y sus causas.
Las curvas de las gráficas deberán cerrar completamente, pues en caso contrario, las variaciones que se presenten indicaran fugas en el sistema.
• Fugas y otras fallas con sus características y localización.
En el caso de que se presenten fugas en el tramo de tubería que se este probando, estas deberán ser corregidas, siguiendo los procedimientos establecidos para estos casos analizando y corrigiendo las causas que motivaron las deficiencias, haciéndolas del conocimiento del personal
de construcción y supervisión de la obra, para evitar la repetición de las mismas en los trayectos subsecuentes del proyecto; estas deficiencias y sus correcciones deberán ser asentadas en la bitácora de la obra, indicando la cantidad, tipo y características de las reparaciones realizadas. • Cantidad, tipo y características de las reparaciones realizadas.
• Queda estrictamente prohibido la utilización de accesorios hechizos para la ejecución de la prueba.
Protección catódica.- La corrosión es un proceso electroquímico en el que una estructura metálica esta sujeta a una pérdida de metal, causada por una descarga de corriente de la estructura al electrolito circundante.
Muchas de las formas de corrosión son el resultado de un par galvánico activo, que pueden presentarse debido a diversas causas, por ejemplo:
Materiales diferentes.- Una diferencia de potencial entre dos metales que están en contacto, tendrá como resultado un paso de corriente del metal más activo o anódico hacia el electrolito, dando como resultado la corrosión de dicho metal.
Suelos diferentes.- Si una tubería atraviesa suelos de diferente composición se pueden establecer pares galvánicos entre el metal de un tipo de suelo y el mismo metal en un tipo diferente de suelo.
Diferencia en contenido de oxigeno.- Una superficie metálica enterrada o sumergida parcialmente en un área con alto contenido de oxigeno, y con otra parte en un área con poco contenido de oxigeno (suelo/ agua), el metal se corroe en la parte con más bajo contenido de oxigeno.
Material extraño en el relleno.- Las rocas, escoria, objetos metálicos, etc., pueden ocasionar pares galvánicos entre dicho material y las áreas adyacentes de la estructura metálica.
Bacterias anaeróbicas.- Es el tipo de bacterias reductoras de sulfatos, florecen y prosperan en agua estancadas y también se les ha encontrado en los puertos y bahías, bajo las algas adheridas a las estructuras metálicas de los muelles.
Impurezas.- Las impurezas en el grano metálico de las estructuras pueden causar pares galvánicos muy locales.
Tensiones.- Si por alguna razón existe un área de tensión en cualquier parte de una tubería enterrada o en cualquier otra estructura subterránea, la sección o parte bajo tensión será anódica con respecto a otras secciones o partes que no estén bajo tensión.
Diferencia de concentración.- En un electrolito grande, puede haber diferencias de ph entre la interfase del electrolito/ metal de un lugar con respecto a la interfase en un lugar diferente.
La protección catódica se puede dar con sistemas de corriente impresa y sistemas de ánodos de sacrificio, debiendo cumplir con los lineamientos establecidos en la Norma NACE, estándar RP-01-69-92.
El sistema de protección catódica por ánodos galvánicos es independiente de cualquier fuente de energía eléctrica, su instalación es relativamente sencilla y se pueden hacer modificaciones hasta obtener el efecto deseado.
El sistema de protección catódica por corriente impresa se puede aplicar a una gran variedad de estructuras; su uso es menos restringido en el suelo o en el agua y requiere de un número menor de ánodos y más pequeños cuando se usan los materiales adecuados.
Antes de iniciar la instalación del sistema de protección catódica seleccionado, se debe hacer una medición del potencial tubo-suelo, una vez enterrada la tubería.
Deben instalarse en las tuberías, excepto en las subacuáticas, cables eléctricos de medición del potencial tubo-suelo, a intervalos adecuados que permitan obtener datos fidedignos de la eficiencia de la protección catódica
Los cables eléctricos deben estar con la suficiente holgura para no someterlos a esfuerzos que puedan romperlos al rellenar la zanja.
En la fijación de los cables eléctricos para la medición, debe evitarse la concentración de esfuerzos en la tubería. El punto de conexión con la tubería debe recubrirse con un material que proporcione aislamiento eléctrico compatible con la protección mecánica y con el aislamiento del alambre. Los cables eléctricos para la medición pueden ser fijados directamente sobre la tubería empleando un proceso de soldadura por aluminotermia.
Toda tubería enterrada o sumergida debe estar aislada eléctricamente de cualquier estructura metálica subterránea, a menos que la tubería y las estructuras estén eléctricamente conectadas y protegidas catodicamente como una sola unidad.
El sistema de protección catódica que se instale, se construirá de manera simultánea a la obra principal y al concluirla se realizarán los ajustes y refuerzos necesarios. Las instalaciones eléctricas para la alimentación de los rectificadores de corriente alterna se realizarán de acuerdo a las normas y especificaciones de la Comisión Federal de Electricidad.
La prevención de la corrosión exterior en sistemas de tuberías, enterradas o sumergidas tendrá que hacerse inmediatamente después de su construcción o durante esta y se llevará a efecto mediante la aplicación de recubrimientos anticorrosivos, complementados con sistemas de protección catódica; es indispensable poner especial atención en los efectos de corrientes parásitas, en caso de confirmarse su existencia.
Los recubrimientos anticorrosivos para las tuberías deberán reunir las siguientes características:
• Suficiente adherencia al metal.
• Suficiente flexibilidad para resistir el agrietamiento.
• Suficiente resistencia para soportar daños durante el manejo y las fricciones con el terreno. • Propiedades compatibles con cualquier protección catódica complementaria.
• Baja absorción de humedad. • Alta resistencia eléctrica.
• Resistencia a la temperatura de operación de la tubería.
Señalamientos.- En las instalaciones de toda tubería de transporte de productos petrolíferos deben instalarse los señalamientos necesarios para localizar e identificar los ductos, con la finalidad de reducir al máximo la posibilidad de daños.
Los señalamientos serán de los siguientes tipos; informativos, restrictivos y preventivos:
Los señalamientos de tipo informativo destinados a señalar la posición de las tuberías serán del tipo I para las líneas a campo traviesa, y tipo II para líneas en zona urbana.
Los señalamientos de tipo preventivo son temporales, debiéndose instalar antes de empezar los trabajos de construcción o de mantenimiento (excavaciones, reparaciones, soldaduras, etc.).
La calidad de los materiales y de la obra serán supervisados por personal de Gas Natural Industrial, S.A. de C.V.
II.2.5 Etapa de operación y mantenimiento
Con la misma orientación de los rubros anteriores, se recomienda describir los programas de operación y mantenimiento de las instalaciones, en los que se detalle lo siguiente: a) descripción general del tipo de servicios que se brindarán en las instalaciones, b) tecnologías que se utilizarán, en especial las que tengan relación directa con la emisión y control de residuos líquidos, sólidos o gaseosos c) tipo de reparaciones a sistemas, equipos, etc.; d) especificar si se pretende llevar a cabo control de malezas o fauna nociva, describiendo los métodos de control.
La operación de la línea de suministro, así como de la Estación de Regulación y Medición estarán a cargo de personal de Gas Natural Industrial, S.A. de C.V. La Estación de Regulación y Medición considerada en este proyecto tendrá una operación de 24 horas diarias de lunes a domingo permanentemente, asimismo, las actividades que desarrollará el personal operativo y de seguridad, tendrán la finalidad de manejar el gas natural y dar el abastecimiento requerido bajo condiciones seguras, protegiendo la integridad del propio personal, de las instalaciones y de la comunidad. A este respecto se establecerá un programa de mantenimiento preventivo a las instalaciones, mismo que debe realizarse de acuerdo a las características de los materiales empleados para la construcción de este proyecto, así como con la normatividad vigente aplicable.
En lo que se refiere al mantenimiento, tendrá que establecerse un programa de revisión a las instalaciones, mismo que debe realizarse de acuerdo a las características del equipo instalado y la normatividad aplicable.
Cuando se presente una fuga de gas en el sistema, se corregirá la anomalía basados en las recomendaciones de la NOM-009-SECRE-2002; cuando tengan que realizarse labores de corte y soldadura, en la tubería acero; estas actividades solo se podrán realizar únicamente cuando el área y el equipo hayan sido declarados libres de gas por el personal técnico autorizado.
Si por algún motivo la tubería no es puesta fuera de operación durante una reparación que incluyan trabajos de soldadura, en la tubería de acero; la presión de operación tendrá que reducirse hasta un nivel óptimo de seguridad, llevando a la práctica todas las medidas de seguridad requeridas. Cuando una soldadura, en la tubería de acero; es rechazada debe eliminarse y repararse, respectivamente, de acuerdo a lo especificado en la norma correspondiente.
La frecuencia en la inspección y mantenimiento en los dispositivos de alivio de presión deben estar de acuerdo por las norma NOM-007-SECRE-1997, donde se establecen periodos máximos permisibles para la inspección y calibración.
El mantenimiento mecánico en la Estación de Regulación y Medición debe realizarse por lo menos, una vez al año como mínimo siguiendo las recomendaciones del fabricante.
II.2.6 Descripción de obras asociadas al proyecto
Como obra asociada se identifica a toda aquella obra que complemente a cualquiera de las obras principales como podrían ser: los edificios de áreas administrativas, de servicios, etc. El tratamiento a desarrollar en este caso es similar al de los rubros anteriores.
Para este proyecto se tiene contemplada como única obra asociada, la construcción de una losa de concreto armado 4.31 x 13.34 ( 57.49 m2 ), y de 10 cm de espesor aproximadamente, de fc’=150 Kg/cm2, necesaria para recibir la estación de regulación y medición de gas natural. Gas Natural Industrial, S.A. de C.V. cuenta con la infraestructura de servicios necesaria para el desarrollo de las
operaciones requeridas para este proyecto además de la infraestructura que se encuentra en la zona.
II.2.7 Etapa de abandono del sitio
Describir el programa tentativo de abandono del sitio, enfatizando en las medidas de rehabilitación, compensación y restitución.
Debido a que el proyecto presenta una vida útil indefinida no se encuentra contemplado el abandono del sitio, sin embargo de ser el caso, la política de GAS NATURAL INDUSTRIAL S.A. DE C.V es el garantizar que este procedimiento se realizará dentro de las mejores condiciones, dado que por la naturaleza de las instalaciones el retiro de las mismas se realizaría sin ningún tipo de problema.
II.2.8 Utilización de explosivos
En la eventualidad de que se pretenda utilizar algún tipo de explosivo, es conveniente especificar lo siguiente: tipo de explosivo, cantidad a utilizar, actividad o etapa en la que se utilizará (por ejemplo en la construcción de caminos de acceso, cortes, etc.). En este caso, el promovente deberá justificar plenamente el uso de estos materiales.
No Aplicable.
II.2.9 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera
Resulta conveniente identificar los residuos que habrán de generarse en las diferentes etapas del proyecto y describir su manejo y disposición, considerando al menos lo siguiente: tipo de residuos (sólido o líquido, orgánico o inorgánico) y emisión a la atmósfera Para las sustancias peligrosas se deberá indicar si durante el proceso de operación de cualquiera de las instalaciones del proyecto se usará alguna sustancia peligrosa. En caso afirmativo deberá proporcionar la siguiente información para cada una de ellas: nombre comercial, nombre técnico, CAS (Chemical Abstract Service), estado físico, tipo de envase, etapa o proceso en que se emplea, cantidad de uso mensual, cantidad de reporte, características CRETIB (Corrosivo, Reactivo, Explosivo, Tóxico, Inflamable, Biológico-Infeccioso), IDLH (Inmediatamente peligroso para la vida o la salud Immediately Dangerous of Life or Health) TLV (Valor límite de umbral. Threshold Limit Value), Destino o uso final, Uso que se da al material sobrante.
Para las sustancias que sean tóxicas, se deberá adicionar la siguiente información: Persistencia
en aire, agua, sedimento y suelo, Bioacumulación FBC (Factor de Bioacumulación), Log Kow (Coeficiente de partición octano/agua), toxicidad aguda en organismos acuáticos, toxicidad aguda en organismos terrestres, toxicidad crónica en organismos acuáticos y toxicidad crónica en organismos terrestres.
Es importante considerar que para algunas sustancias no se cuenta con toda la información solicitada en el párrafo anterior, en cuyo caso deberá indicarse.
Residuos No Peligrosos. • Materiales de construcción.
Los materiales sobrantes como suelo, arena, etc como producto de las excavaciones y roca, productos de las excavaciones, se depositarán con camiones de volteo y enviados a sitios, debidamente autorizados.
• Domésticos.
Durante la etapa de construcción del proyecto, se subcontratará el servicio de renta de sanitarios móviles o portátiles durante el periodo que dure esta etapa, los residuos generados, los dispondrá de manera autorizada la compañía subcontratada.
• Reutilizables y/o reciclables.
En el proceso de construcción de este proyecto se generarán residuos como: pedacería de tuberías de 4” de diámetro, cedula 80, pedacería de eléctrodos, estopas, lijas, cepillos de alambre, cardas para limpieza de soldaduras; los cuales serán recolectados para su reciclado o disposición final en empresas autorizadas.
II.2.10 Infraestructura para el manejo y la disposición adecuada de los residuos
Es necesario identificar y reportar la disponibilidad de servicios de infraestructura para el manejo y disposición final de los residuos, en la localidad y/o región, tales como: rellenos sanitarios, plantas de tratamiento de aguas residuales municipales, servicios de separación, manejo, tratamiento, reciclamiento o confinamiento de residuos, entre otros. En caso de hacer uso de ellos indicar si estos servicios son suficientes para cubrir las de-mandas presentes y futuras del proyecto y de otros proyectos presentes en la zona.
Se presentará a través de diagramas de flujo por etapa del proyecto, el punto del proceso, obra o actividad en que serán generados residuos, descargadas aguas residuales o emitidos contaminantes a la atmósfera.
Se indicará en una tabla, el nombre del residuo sólido o líquido (incluir aguas residuales), o emisiones a la atmósfera, el volumen o cantidad por unidad de tiempo, que se estima será generada, descargada o emitida, el estado físico, la fuente de generación, su destino o uso final. Para aquellos que sean peligrosos, se presentará en una tabla, información sobre la característica CRETIB que lo hace peligroso y cuando sean tóxicos se incluirá: IDLH (Inmediatamente peligroso para la vida o la salud. Immediately Dangerous of Life or Health) TLV (Valor límite de umbral. Threshold Limit Value), Persistencia en aire, agua, sedimento y suelo, Bioacumulación FBC (Factor de Bioacumulación), Log Kow (Coeficiente de partición octano/agua), Toxicidad aguda en organismos acuáticos, Toxicidad aguda en organismos terrestres, toxicidad crónica en organismos acuáticos y Toxicidad crónica en organismos terrestres.
Es importante considerar que para algunas sustancias no se cuenta con toda la información solicitada en el párrafo anterior, en cuyo caso deberá indicarse.
Todos los residuos generados durante las diferentes etapas que constituyen el proyecto serán manejados de acuerdo con sus condiciones. La basura generada durante el desarrollo de las actividades propias del proyecto serán recolectados y enviados hacia sitios debidamente autorizados para su disposición final.
En lo referente a la generación de residuos peligrosos tales como: aceite gastado, se contratarán los servicios de una empresa debidamente autorizada para la recolección, transporte y disposición final de los mismos hacia sitios autorizados para su tratamiento, incineración y/o reciclado.
Cabe mencionar que en la comunidad de Lucero, no se dispone del servicio de recolección de basura debido a que solo se realiza en la cabecera municipal, por lo que durante el desarrollo de las actividades de preparación y construcción del proyecto serán dispuestas bolsas y recipientes rotulados para realizar de esta forma un manejo adecuado de los residuos no peligrosos que sean generados durante el desarrollo de las labores, y posteriormente ser enviadas al relleno sanitario municipal de Tlahualilo localizado a aproximadamente 15 Km de la ubicación del proyecto.
CAPITULO III
III. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL Y, EN SU CASO, CON LA REGULACIÓN DEL USO DE SUELO.
• Los Planes de Ordenamiento Ecológico del Territorio (POET) decretados (general del territorio, regional, marino o locales).
Actualmente para el estado de Durango y así como para el municipio de Tlahualilo no existe un Programa de Ordenamiento Ecológico de su Territorio, por lo que el área seleccionada para el desarrollo del proyecto no se encuentra clasificada y por lo tanto definida en unidades de gestión ambiental en la que se describa los criterios ecológicos correspondientes a sus características. Sin embargo, dentro del Programa de Estatal de Desarrollo Urbano y Vivienda del estado se contempla la creación de un Programa de Ordenamiento Ecológico que será un instrumento que aportará a corto plazo una sólida plataforma técnica para la toma de decisiones que identifica y diagnostica la problemática, potencialidad y limitantes del uso de los recursos naturales del territorio, desde una perspectiva que pondere los componentes ambiental, social, económico y político, que frecuentemente no están suficientemente desarrollados en los ordenamientos existentes.
Cabe mencionar que la superficie seleccionada para el desarrollo del proyecto no se encuentra en sus condiciones naturales originales derivado del previo desarrollo de actividades primarias y que actualmente se encuentra prácticamente desprovista de vegetación.
Ver Anexo fotográfico, Capitulo VIII.
• Los Planes y Programas de Desarrollo Urbano Estatales, Municipales o en su caso del Centro de Población. El Municipio de Tlahualilo, Durango no dispone de Plan o Programa de Desarrollo Urbano, sin embargo el Plan Estatal de Desarrollo del Estado de Durango indica en el apartado del sector industrial las nuevas políticas que dan sustento al desarrollo económico, como la promoción y la facilidad de inversiones al desarrollo industrial. Del mismo modo establece y da seguimiento a programas de desarrollo urbano, fomentando la selección de sitios aptos para impulsar el desarrollo industrial y urbano de la zona.
•
•Programas de recuperación y restablecimiento de las zonas de restauración ecológica.
No aplica. No existen áreas de recuperación o restablecimiento ecológico en la zona de influencia del proyecto.
• Normas Oficiales Mexicanas.
Durante el desarrollo de las actividades propias construcción del proyecto serán generadas emisiones de gases de combustión provenientes del escape de los vehículos y maquinaría utilizados para el desarrollo del mismo. Se establecerá un procedimiento de mantenimientos preventivos y correctivos de la maquinaria y equipos que a ser utilizados durante el desarrollo de las actividades propias del proyecto. A este respecto las normas ambientales aplicables al proyecto en esta materia son:
< NOM-041-SEMARNAT-1999. Establece los niveles máximos permisibles de emisión de gases contaminantes provenientes del escape de los vehículos automotores en circulación que usan gasolina como combustible.
< NOM-044-SEMARNAT-1993. Establece los niveles máximos permisibles de emisión de hidrocarburos, monóxido de carbono, óxidos de nitrógeno, partículas suspendidas totales y opacidad de humo
provenientes del escape de motores nuevos que usan diesel como combustible y que se utilizan para la propulsión de vehículos automotores con peso bruto mayor de 3,857 kilogramos.
< NOM-045-SEMARNAT-1996. Establece los niveles máximos permisibles de opacidad del humo proveniente del escape de vehículos automotores en circulación que usan diesel como combustible. < NOM-050-SEMARNAT-1993. Establece los niveles máximos permisibles de emisión de gases
contaminantes provenientes del escape de los vehículos automotores en circulación, que usan gasolina, diesel o gas licuado de petróleo o gas natural u otros combustibles alternos como combustibles, respectivamente.
Emisiones de Ruido
La movilización de maquinaria y equipo principalmente durante el desarrollo de las actividades de propias de construcción del proyecto generara la emisión de ruido. La norma ambiental aplicable a este respecto es: < NOM-080-SEMARNAT-1994. Establece los límites máximos permisibles de emisión de ruido
provenientes del escape de los automóviles, camionetas, camiones y tractocamiones de acuerdo a su peso bruto vehicular.
Residuos Peligrosos
Como producto de las actividades que serán desarrolladas por las actividades de construcción, operación y mantenimiento serán generados residuos peligrosos para los cuales deberá implementarse un manejo, regulación y disposición final. Asimismo, será necesario prevenir y reducir la generación de los mismos; incorporando los procedimientos necesarios para este fin. Las normas ambientales aplicables al proyecto en esta materia son:
< NOM-052-SEMARNAT-1993. Establece el listado de los mismos y los límites que hacen a un residuo peligroso por su toxicidad al ambiente.
< NOM-054-SEMARNAT-1993. Establece el procedimiento para determinar la incompatibilidad entre dos o más residuos considerados como peligrosos por la Norma Oficial Mexicana NOM-052-SEMARNAT-1993.
Suelo.
Para el caso de la ocurrencia de derrames accidentales de residuos y/o materiales peligrosos al suelo durante el desarrollo de las actividades propias de la construcción, operación y mantenimiento, La Ley General del Equilibrio Ecológico y la Protección al Ambiente (Titulo Cuarto, Capítulo IV) en materia de Protección al Ambiente establece que para la prevención y control de la contaminación del suelo, deben ser controlados los residuos que constituyen la principal fuente de contaminación de los suelos. Además, dará ser aplicado el manejo, regulación y disposición final.
• Decretos y Programas de Manejo de Áreas Naturales Protegidas.
No aplica, de acuerdo la revisión bibliográfica en el área en la cual será desarrollado el proyecto así como en su área de influencia no se localiza ningún área protegida, reserva de la biosfera, parque nacional o zona de conservación.
• Bandos y reglamentos municipales.
Análisis de los instrumentos normativos
Entre los instrumentos jurídicos de regulación que se vinculan con el proyecto está la Ley General del Equilibrio Ecológico y la Protección al Ambiente (LGEEPA), la cual con base en el artículo ARTICULO 114 que a la letra dice: Las autoridades competentes promoverán, en las zonas que se hubieren determinado como aptas para uso industrial, próximas a áreas habitacionales, la instalación de industrias que utilicen tecnologías y combustibles que generen menor contaminación. Así mismo, el ARTICULO 146 establece, que la Secretaría, previa opinión de las Secretarías de Energía, de Comercio y Fomento Industrial, de Salud, de Gobernación y del Trabajo y Previsión Social, conforme al Reglamento que para tal efecto se expida, establecerá la clasificación de las actividades que deban considerarse altamente riesgosas en virtud de las características corrosivas, reactivas, explosivas, tóxicas, inflamables o biológico-infecciosas para el equilibrio ecológico o el ambiente, de los materiales que se generen o manejen en los establecimientos industriales, comerciales o de servicios, considerando, además, los volúmenes de manejo y la ubicación del establecimiento. Y el ARTICULO 147, marca que la realización de actividades industriales, comerciales o de servicios altamente riesgosas, se llevarán a cabo con apego a lo dispuesto por esta Ley, las disposiciones reglamentarias que de ella emanen y las normas oficiales mexicanas a que se refiere el artículo anterior. Quienes realicen actividades altamente riesgosas, en los términos del Reglamento correspondiente, deberán formular y presentar a la Secretaría un estudio de riesgo ambiental, así como someter a la aprobación de dicha dependencia y de las Secretarías de Gobernación, de Energía, de Comercio y Fomento Industrial, de Salud, y del Trabajo y Previsión Social, los programas para la prevención de accidentes en la realización de tales actividades, que puedan causar graves desequilibrios ecológicos.
Por otra parte de acuerdo al artículo 5° y el inciso C) del reglamento en materia de impacto ambiental de la LGEEPA, establece que todas aquellas actividades concernientes a construcción de oleoductos, gasoductos, carboductos o poliductos para la conducción o distribución de hidrocarburos o materiales o sustancias consideradas peligrosas conforme a la regulación correspondiente, excepto los que se realicen en derechos de vía existentes en zonas agrícolas, ganaderas o eriales. son consideradas competencia de la federación. Por lo tanto, el proyecto está considerado por su naturaleza, como altamente riesgoso. Esta condición está establecida en el ACUERDO por el que las Secretarías de Gobernación y Desarrollo Urbano y Ecología, con fundamento en lo dispuesto por los Artículos 5o. Fracción X y 146 de la Ley General del Equilibrio Ecológico y la Protección al Ambiente; 27 Fracción XXXII y 37 Fracciones XVI y XVII de la Ley Orgánica de la Administración Pública Federal, expide el primer Listado de Actividades Altamente Riesgosas.
