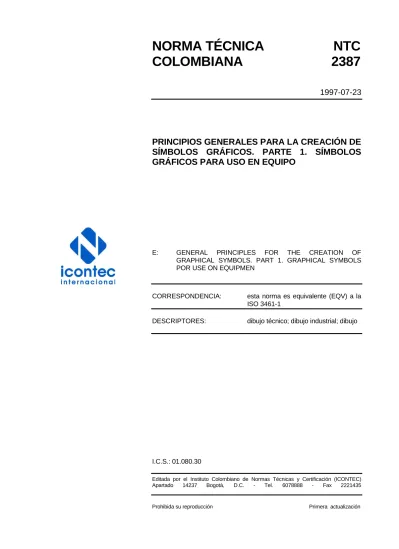

NORMA TÉCNICA
NTC
COLOMBIANA
2387
1997-07-23
PRINCIPIOS GENERALES PARA LA CREACIÓN DE
SÍMBOLOS GRÁFICOS. PARTE 1. SÍMBOLOS
GRÁFICOS PARA USO EN EQUIPO
E: GENERAL PRINCIPLES FOR THE CREATION OF GRAPHICAL SYMBOLS. PART 1. GRAPHICAL SYMBOLS POR USE ON EQUIPMEN
CORRESPONDENCIA: esta norma es equivalente (EQV) a la ISO 3461-1
DESCRIPTORES: dibujo técnico; dibujo industrial; dibujo
I.C.S.: 01.080.30
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 2387 (Primera actualización) fue ratificada por el Consejo Directivo el 97-07-23
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma que pertenecen al Comité Técnico 000003 Dibujo Técnico, a través, de su participación en Consulta Pública.
ACERÍAS PAZ DEL RÍO
CORPORACIÓN UNIVERSITARIA ANTONIO NARIÑO
SERVICIO NACIONAL DE APRENDIZAJE SENA REGIONAL VALLE
UNIVERSIDAD DE ANTIOQUIA UNIVERSIDAD EAFIT
UNIVERSIDAD TECNOLÓGICA DE PEREIRA
UNIVERSIDAD NACIONAL DE COLOMBIA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 2387 (Primera actualización)
RESUMEN
1
PRINCIPIOS GENERALES PARA LA CREACIÓN DE SÍMBOLOS GRÁFICOS. PARTE 1. SÍMBOLOS GRÁFICOS PARA USO EN EQUIPO
1. OBJETO
La presente norma especifica la base de la creación de símbolos gráficos para uso en equipo. Contiene reglas para el diseño de símbolos, incluyendo forma y tamaño, e instrucciones para su aplicación.
Los símbolos gráficos para uso en equipo se pueden emplear para:
- Identificar el equipo o una parte de éste (por ejemplo, un control o visualizador); - indicar estados funcionales (por ejemplo: encendido, apagado, alarma);
- diseñar conexiones (por ejemplo: terminales, puntos de llenado);
- brindar información sobre empaque (por ejemplo, identificación de contenido, instrucciones de manejo);
- brindar instrucciones para la operación del equipo (por ejemplo: advertencias, limitaciones de uso).
Esta norma no se aplica a símbolos gráficos destinados principalmente para:
- uso en dibujos;
- uso en documentación técnica de productos; - información al público.
Sin embargo, los símbolos gráficos desarrollados inicialmente para estos propósitos (véanse las normas IEC 617, ISO 3461-1, ISO 7001 e ISO/TR 7239) se pueden usar en equipo, siempre y cuando sean dibujados de acuerdo con los principios establecidos en esta norma.
NORMA TÉCNICA COLOMBIANA
NTC 2387 (Primera actualización)
RESUMEN
2. REFERENCIAS
IEC 27 (Parts 1 to 4), Letter Symbols to be Used in Electrical Technology.
IEC 417: 1973, Graphical Symbols for Use on Equipment - Index, Survey and Compilation of the Single Sheets.
IEC 617 (parts 1 to 13), Graphical Symbols for Diagrams. ISO 31 (parts 0 to 13), Quantities, Units and Symbols.
ISO 3461-2: 1987, General Principles for the Creation of Graphical Symbols - Part 2: Graphical Symbols for Use in Technical Product Documentation.
ISO 3864: 1984, Safety Colors and Safety Signs. ISO 4196: 1984, Graphical Symbols - Use of Arrows.
ISO 7000: 1984, Graphical Symbols for Use on Equipment - Index and Synopsis. ISO 7001: 1980, Public Information Symbols.
ISO/TR 7239: 1984, Development and Principles for Application of Public Information Symbols.
3. DEFINICIONES
Para los propósitos de la presente norma se aplican las siguientes definiciones:
3.1 SÍMBOLO GRÁFICO
Figura visualmente perceptible usada para transmitir información independientemente del idioma. Se puede elaborar mediante dibujos, impresión u otros medios.
Nota. Las letras normalizadas internacionalmente de acuerdo con las normas ISO 31 e IEC 27 se pueden considerar como símbolos gráficos .
3.2 ELEMENTOS DE LOS SÍMBOLOS GRÁFICOS
Partes de un símbolo gráfico.
Notas:
1) Un elemento de un símbolo gráfico con un significado específico se puede usar para brindar un concepto común en la construcción de una familia de símbolos.
2) Las letras, numerales, signos de puntuación y signos matemáticos se pueden usar como elementos de símbolos gráficos.
NORMA TÉCNICA COLOMBIANA
NTC 2387 (Primera actualización)
RESUMEN
3
3.3 (SÍMBOLO) ORIGINAL
Diseño de un símbolo gráfico preparado de acuerdo con la presente norma, usado para propósitos de reproducción o referencia.
