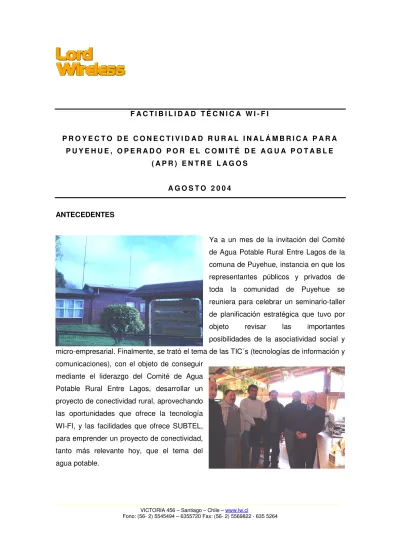

F A C T I B I L I D A D T É C N I C A W I - F I P R O Y E C T O D E C O N E C T I V I D A D R U R A L I N A L Á M B R I C A P A R A P U Y E H U E , O P E R A D O P O R E L C O M I T É D E A G U A P O T A B L E ( A P R ) E N T R E L A G O S A G O S T O 2 0 0 4 ANTECEDENTES
Ya a un mes de la invitación del Comité de Agua Potable Rural Entre Lagos de la comuna de Puyehue, instancia en que los representantes públicos y privados de toda la comunidad de Puyehue se reuniera para celebrar un seminario-taller de planificación estratégica que tuvo por objeto revisar las importantes posibilidades de la asociatividad social y micro-empresarial. Finalmente, se trató el tema de las TIC´s (tecnologías de información y comunicaciones), con el objeto de conseguir
mediante el liderazgo del Comité de Agua Potable Rural Entre Lagos, desarrollar un proyecto de conectividad rural, aprovechando las oportunidades que ofrece la tecnología WI-FI, y las facilidades que ofrece SUBTEL, para emprender un proyecto de conectividad, tanto más relevante hoy, que el tema del agua potable.
El compromiso del comité a través del directorio era serio. Ya en la segunda visita, el comité hacia historia, pues agregaba un nuevo “HOT SPOT” a los 287 existentes en el país1, y de paso se convertía en el primer APR en Chile con un infocentro comunitario
conectado con Wi-Fí, dotando además, dicho sea de paso, a la primera familia de discapacitados, con un computador y conectividad.
Este desafío que el Comité ha asumido no es otro que superar la brecha que separa el sector rural del urbano y permitir de esta manera un desarrollo responsable y armónico en lo social y en lo económico, tomando en cuenta que la conectividad es un servicio catalizador de estos.
El presente informe da cuenta de la experiencia de factibilidad técnica realizada en Puyehue, como el comienzo de un proyecto comunitario de Wi-Fi para los socios del APR que ya cuentan 900 a la fecha. Además, corresponde las pruebas necesarias para postular a los Fondos, FONADIS 2004 y de INNOVACIÓN MOPTT 2004.
OBJETIVOS Objetivo General
Este Proyecto, tiene por objeto probar la factibilidad técnica de incorporar la conectividad inalámbrica al sector de Puyehue, como un servicio adicional del Comité de Agua Potable Rural Entre Lagos, apalancado por las redes empresariales, municipios, servicios públicos y la comunidad.
Objetivos Específicos
• Probar un caso real de red inalámbrica indoor y outdoor.
• Probar en ambos casos, el funcionamiento de los servicios de red e Internet.
• Proponer la solución técnica para la implementación de redes inalámbricas. DESCRIPCIÓN BÁSICA DE LA TECNOLOGÍA WI-FI
Instalación de la infraestructura tecnológica Wi-Fi (Hotspot)
En todo el mundo esta tecnología ha tenido un crecimiento explosivo sorprendentemente, conocidos como “Hotspot” (lugar caliente); puntos de conexión inalámbrica, públicos o de carácter privado. Ejemplo de ello es Europa donde se contabilizan 40.000; y se proyectan 90.000 al 2005. En Chile tenemos hoy 218 puntos de conexión inalámbrica a Internet (La Tercera, Lunes 19 de julio de 2004).
Los gobiernos como Chile, ven esta tecnología como la única que puede resolver la inquietante inequidad, nuevamente, entre los sectores urbano y rural, impidiendo a este último tener al menos las mismas condiciones para su desarrollo, aprendizaje y evolución, que trae consigo el acceso a la TIC.
Vista aérea de un HotSpot Wi-Fi (estándar IEEE 802.11b)
Definición de Wi-Fi
Wi-Fi es la abreviación de "Wireless Fidelity" (Fidelidad Inalámbrica); término utilizado como estándar2 para describir la tecnología de las redes inalámbricas, que hoy permiten un libre movilidad de los equipos, sin la necesidad de cables.
Wi-Fi este término se le conoce de manera alternativa a la nomenclatura técnica de los distintos estándares 802.11a, 802.11b y 802.11g.
Wi-Fi banda ancha inalámbrica
Las nuevas componentes permiten a PCs, notebook, computadora personal y las PALM tener acceso a velocidades de transferencia de datos, usualmente, entre 4 y 5 Mbps (megabits por segundo) alcanzando en ocasiones entre 7 y 8 Mbps. Las componentes clásicas son:
Beneficios de esta tecnología
Redes locales “sin cables”, la tecnología Wi-Fi ofrece soluciones muy flexibiles para las aplicaciones SO-HO (redes empresariales, municipios, servicios y hogares). Puede ser utilizada en casos en los que la red tradicional no permita la instalación de nuevos cables, o bien cuando por vínculos estructurales o arquitectónicos no permitan, de ninguna manera, instalar una LAN tradicional.
Las redes sin cable LAN (WLAN) permiten compartir periféricos y acceso a Internet sin obligar a los usuarios a desplazarse: se puede hablar, navegar en red, transmitir datos desde cualquier lugar dentro y fuera de un recinto; sin estar sujeto a conexiones telefónicas y fuentes de alimentación.
El caso probado es un buen ejemplo. Actualmente ya se ha convertido en una necesidad básica, acceder a un computador conectado a Internet, cosa que para algunas personas es más difícil que para otras. La familia de discapacitados en la foto (sordo – mudos) tiene una necesidad mayor de estar conectados pues su discapacidad no los inhabilita, pero el costo lo priva para acceder a un computador con internet.
Wi-Fi es la tecnología que mejor se adapta al objetivo de un Hotspot (infraestructura de para este proyecto que distribuye la señal sin cables). Se afirma que esta compone la tecnología de vida futuras, con casas totalmente automatizadas y trabajos cómodos, libres de los miles de cables, con insuperable movilidad.
FACTIBILIDAD DE CONEXIÓN WIRELESS PUYEHUE
En las pruebas realizadas en el Infocentro del Comité de Agua Potable Rural Entre Lagos de Puyehue, se instalaron dos redes inalámbricas de distinta naturaleza:
Solución Indoor. Instalación de una red inalámbrica al interior del infocetro, incorporando a la topología in-situ un Router Inalámbrico para mejorar la performance de la red, y desde allí un equipo con tarjeta inalámbrica en el mismo Infocentro.
Solución Outdoor. Instalación de una red inalámbrica exterior, conectando el Router Inalámbrico con coaxial LMR-400 una antena Guía de Ondas, y desde allí un equipo en otro edificio con tarjeta inalámbrica coaxial LMR-400 y antena YAGI.
Se constató en la prueba con presencia de:
- WEBMASTER del Infocentro
- Gerente del APR
- Director del APR
-
a) Los resultados en velocidad de conexión fueron en ambos casos según el estándar 802.11b, al máximo permisible de 2 Mbps.
b) Compatir recursos de red, ingresando a los grupos de la red del Infocetro. c) Compartir Internet.
ANTECEDENTES TECNICOS DE TECNOLOGÍAS WI-FI 1. ROUTER INALÁMBRICO
Trendnet TEW-231BRP Cable/DSL 802.11b 11Mbps Router Wireless.
Fabricante: TRENDNET
Garantía: 3 meses producto suelto / 1 año en equipo armado. (Descripción del fabricante)
Características
El TEW-231BPR es un router a 11Mbps 802.11b que permite compartir el acceso a Internet de banda ancha, un único cable o conexión DSL con múltiples usuarios, entre múltiples PCs desde el hogar o desde la oficina.
Incluye tanto el punto de acceso inalámbrico 802.11b, como el router de Internet NAT, y un switch de 4 puertos 10/100Mbps, todo en uno; con lo cual permite moverse libremente y trabajar sin cables. Además, protege la red de intrusos gracias al cortafuegos NAT (network address translation) de conversión de dirección de red y el WEP 128-bits cifrado para la transferencia inalámbrica.
Otra de sus características es que también posibilita la limitación de accesos de contenidos no deseados controlando el acceso web vía URL o tiempo / fecha. Este dispositivo es muy fácil de configurar, gracias a la herramienta de configuración browser de la web y con el soporte PnP universal que incorpora
Specifications
IEEE 802.11b Wireless, IEEE 802.3 Fast Ethernet Standards Compliant
4-Port 10/100Mbps Auto-Sensing, Auto-MDIX Switch for Sharing Internet Connection for up to 253 Users
1-Port 10/100Mbps Auto-MDIX WAN Port Dynamic Data Rate Shift at 11, 5.5, 2 and 1Mbps Supports 64/128-bit Wired Equivalent Privacy (WEP)
Supports Cable/xDSL Modem (Dynamic IP, Static IP, PPPoE, PPTP) Supports NAT Firewall Protection
Supports Virtual Server (10 entry) and DMZ (1 entry)
Internet Access with IP Address (10 entry). MAC Address and Special Application Filter. Supports UPnP (Universal Plug & Play)
Easy Configuration Using Web Browser Flash Memory for Firmware Upgrade
Dual Detachable 2dBi Antennas with Female Reverse SMA Connetors Distance Coverage 50 to 100 meters indoor, 100 to 500 meters outdoor 2. COAXIALES Y CONECTORES
Especificaciones
Cable coaxial LMR-400 de 10 mt. Con conectores N hembra a N macho Pigtail LMR-195 de 50 cm. Con conectores SMA RP a N macho
3. ANTENA OMNIDIRECCIONAL
Esta Antena Omnidireccional de alta ganancia, está diseñada y optimizada para la banda de frecuencia de los 2,4GHz. Esta antena se utiliza idealmente para LANs IEEE 802.11b/g (inalámbricas), Bluetooth y otros usos de múltiples puntos donde se desea una cobertura de señal más amplia.
Especificaciones Eléctricas
Frecuencia 2400-2500 Mhz.
Ganancia 15 dBi
Polarización Vertical
Ancho de Cubrimiento Vertical 8° Ancho de Cubrimiento Horizontal 360°
Impedancia 50 Ohms
Max. Potencia de Entrada 100 Watts
Especificaciones Mecánicas
Peso 1.5 Kgs.
Longitud 1.03 mts.
Material de la cúpula Fibra de Vidrio Gris Soporte a vientos Superiores a 240 Km/h Soporte a temperaturas -40° C to to 85° C
Conector N-Hembra
4. ANTENA YAGI DIRECCIONAL - Funcionamiento Superior
- Liviana
- Resistente a cualquier tipo de clima
- Ancho de cubrimiento de 60°
- Puede ser instalada bajo polarización horizontal o vertical Especificaciones Eléctricas Frecuencia 2400-2500 Mhz. Ganancia 9 dBi Ancho de Cubrimiento – 3dB 45° Impedancia 50 Ohms
Max. Potencia de Entrada 50 Watts Especificaciones Mecánicas
Peso 0.21 Kgs.
Largo x Diámetro 152 x 76 (mm) Material de la cúpula Polímero UV-inhibido
Soporte a vientos Superiores a 240 Km/h Soporte a temperaturas -40° C to to 85° C
5. TARJETA INALÁMBRICA PARA PC
