Núm. operación 21414-3 Fecha de publicación martes 21 de febrero de 2006 Identidad 103273606 Modelo FH Ruta 214/Reparación/FH, D13A520,
EBR-VEB/Válvulas e inyectores bomba, ajuste. Tapa de balancines desmontada
ID de chasis
21414-3 Válvulas e inyectores bomba, ajuste
Tapa de balancines desmontada¡Nota! Debido a que las figuras en la literatura de servicio se usan para diferentes variantes de motor, algunas piezas pueden discrepar de la versión actual.
Sin embargo la información básica de las figuras es totalmente correcta.
Motores con VEB

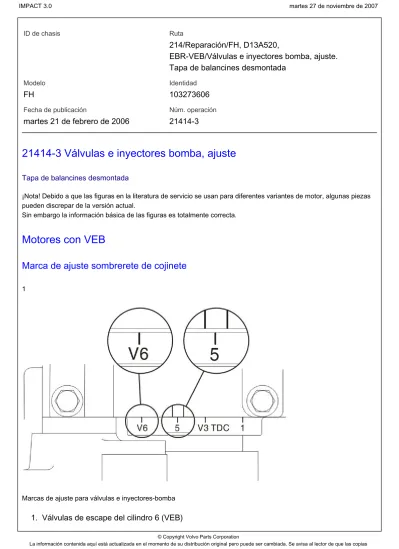

Marca de ajuste sombrerete de cojinete
Aparte de la marca TDC de punto muerto superior del 1er cilindro, el árbol de levas tiene 12 marcas (2 por cilindro).
Cada marca está compuesta por una cifra (1-6) y una señal lineal. Seis de las marcas numéricas están precedidas por la letra V.
Las marcas que sólo son numéricas indican que los balancines de las válvulas de admisión y los inyectores bomba del cilindro que corresponde a la marca numérica están en posición de ajuste. Esto rige a condición de que la raya de marca del árbol de levas esté entre las marcas del
sombrerete de cojinetes.
La letra V junto con una cifra indica de manera correspondiente que el balancín de las válvulas de escape está en posición de ajuste.
El sombrerete de cojinetes del árbol de levas tiene dos marcas con una separación de unos 5 mm. La raya de marca del árbol de levas debe estar entre las marcas del sombrerete de cojinetes cuando se hace el ajuste.
Ajuste, generalidades
2
Las instrucciones ajuste de válvulas e inyectores bomba tratan el ajuste por el siguiente orden: Válvulas de escape VEB, ajuste
Válvulas de admisión, ajuste
Inyectores bomba, ajuste de tensado
Observar que las válvulas y los inyectores bomba deben ajustarse por orden siguiendo las marcas del árbol de levas al girar o hacer girar el motor en el sentido de rotación.
3
¡Nota! Si el trabajo se realiza en el vehículo, comprobar que la palanca de cambios está en punto muerto, que el freno de estacionamiento está aplicado y que la llave de arranque está en la posición .0
4
Quitar los tapones de la cubierta del volante y colocar la herramienta de giro 88800014.
Herramientas especiales:88800014
Válvulas de salida, ajuste
Girar el volante con la herramienta 88800014, hasta que la raya de marcación más cercana de la válvula de salida en el árbol de levas se sitúe entre las marcas del sombrerete de cojinete.
Controlar por medio de la marcación numérica del árbol de levas el cilindro en el que puede realizarse el ajuste.
Herramientas especiales:88800014
6
Comprobar que la marca del árbol de levas que está entre las marcas del sombrerete de cojinetes es la que se refiere a ajuste de válvulas de escape. Por ejemplo V5.
Presionar el balancín hacia abajo, tal como puede verse en la figura. Si el balancín cede, tirar del resorte del pistón del balancín hacia fuera y apretar al mismo tiempo el balancín hasta que entre en contacto con los vástagos de válvula.
La película de aceite que permanece dentro del pistón se pincha cuando se separa el pistón del asiento y el ajuste se hace con mayor precisión.
Utilizar un alambre grueso o un destornillador doblado para sacar el resorte.
¡Nota! Asegúrese de que el alambre o el destornillador estén bien limpios antes de utilizarlos.
La presencia de impurezas entre el pistón del balancín y el balancín puede causar que el pistón se agarrote y que no tenga lugar la función de frenado del cilindro.
Asegúrese de no sufra daños la superficie de deslizamiento del pistón en el balancín. 8
Medir el juego de válvula con un calibre de galgas, anotar el valor y compararlo con el valor indicado en las Especificaciones.
¡Nota! Girar el manguito de presión del balancín para que no vuelque al realizar la medición. 9
espesor si es necesario utilizar dos.)
¡Nota! El espesor de las laminillas de ajuste varía a intervalos de 0,05 mm y el espesor está grabado en la laminilla. 10
Asegúrese de que los suplementos de ajuste y la tapa de válvulas estén bien limpias. Colocar los suplementos de ajuste y apretar los tornillos a par.
11
Controlar el juego de válvula.
12
Girar el motor hasta la marca siguiente del árbol de levas para el ajuste de las válvulas de admisión.
Apretar el juego de válvula correcta según Especificaciones, ver el grupo 20. Apretar la tuerca de seguridad.
Controlar el juego de válvula.
Inyectores bomba, ajuste de tensado
15
Comprobar que la raya de marca del árbol de levas para el ajuste de las válvulas de admisión y los inyectores-bomba esté entre las marcas del sombrerete de cojinetes
Controlar por medio de la marcación numérica del árbol de levas el inyector bomba en el que puede ajustarse el tensado.
17
Pretensar el inyector-bomba enroscando el tornillo de ajuste 3-4 lados de hexágono, (180°-240°). Apretar la tuerca de seguridad.
18
Ajustar los demás inyectores-bomba de la misma forma.
