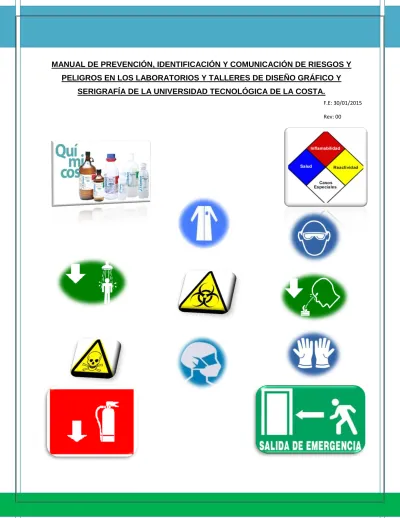

MANUAL DE PREVENCIÓN, IDENTIFICACIÓN Y COMUNICACIÓN DE RIESGOS Y PELIGROS EN LOS LABORATORIOS Y TALLERES DE DISEÑO GRÁFICO Y
SERIGRAFÍA DE LA UNIVERSIDAD TECNOLÓGICA DE LA COSTA.
F.E: 30/01/2015 Rev: 00
INDICE
INTRODUCCIÓN ...4
DERECHOS Y OBLIGACIONES ...5
PARA EL USO DEL TALLER DE SERIGRAFÍA Y DISEÑO GRÁFICO...5
Derechos ...5
Obligaciones ...6
INDICACIONES, PRECAUCIONES Y REGLAS QUE DEBEN TOMARSE EN CUENTA PARA REALIZAR CUALQUIER TRABAJO EN LABORATORIOS O TALLERES ...8
LABORATORIO DE DISEÑO GRÁFICO. ...8
Lo que NO se debe hacer dentro del laboratorio: ...8
TALLER DE SERIGRAFÍA. ...8
Lo que NO se debe hacer dentro del laboratorio: ...8
EQUIPOS DE PROTECCIÓN PERSONAL PARA TRABAJAR EN LABORATORIO DE DISEÑO GRÁFICO Y EL TALLER DE SERIGRAFÍA (PRINCIPALMENTE). ...9
Protección de manos y piel ...9
Protección de los ojos y la cara ...10
Bata de Laboratorio ...10
Mascarillas ...10
TIPOS DE RIESGOS QUE PODRÍAN OCURRIR DENTRO DEL LABORATORIO O TALLER. ... 11
¿QUÉ SON LOS RIESGOS GENERALES Y RIESGOS ESPECÍFICOS? ...11
RIESGO ELÉCTRICO ...12
Concepto ...12
Riesgos ... 12
Medidas preventivas ...12
INCENDIOS ...13
Concepto ...13
Riesgos ... 13
Medidas preventivas ...13
MEDIOS DE EXTINCIÓN ...14
Normas generales de utilización de los extintores ...14
Con anterioridad. ... 14
Durante la extinción ... 14
Finalizada la extinción ... 15
SUSTANCIAS QUÍMICAS ...15
Concepto ...15
Riesgos ... 15
Medidas preventivas ...16
Clasificación de sustancias de acuerdo a sus propiedades toxicológicas o los efectos sobre la salud ...16
Las sustancias y preparados no corrosivos que en contacto breve, prolongado o repetido con la piel o las mucosas puedan provocar una reacción inflamatoria. ...16
Almacenamiento de sustancias químicas ...17
El almacenamiento prolongado de productos químicos presenta los siguientes riesgos asociados: ...18
Condiciones del sitio de almacenamiento. ...18
Rotulación y etiqueta de los envases ...18
Objetivo de la etiqueta en los recipientes de los reactivos ...18
Información mínima que debe contener una etiqueta ...19
Identificación de los grados de riesgo o peligrosidad de las sustancias. ...19
SEÑALIZACIÓN DE ACUERDO A LA NOM-026-STPS-2008 ... 21
TABLA 21.SEÑALES DE PROHIBICIÓN (APÉNDICE A DE AL NOM-026-STPS-2008). ...21
TABLA 22.SEÑALES DE OBLIGACIÓN (APÉNDICE B DE LA NOM-026-STPS-2008). ...23
TABLA 23.SEÑALES DE PRECAUCIÓN (APÉNDICE C DE LA NOM-026-STPS-2008). ...25
TABLA 24.SEÑALES DE INFORMACIÓN (APÉNDICE D DE LA NOM-026-STPS-2008)SEÑALES PARA EQUIPO A UTILIZAR EN CASO DE INCENDIO. ...28
TABLA 25.SEÑALES QUE INDICAN UBICACIÓN DE SALIDAS DE EMERGENCIA Y DE INSTALACIONES DE PRIMEROS AUXILIOS (APÉNDICE D DE LA NOM-026-STPS-2008). ...28
GESTIÓN PREVENTIVA ... 30
4 Introducción
Un trabajo bien hecho es el reflejo de un trabajo seguro. Por lo tanto, realizar un trabajo bajo los criterios de calidad, consiste en desarrollarlo en unas adecuadas condiciones de seguridad y salud para el trabajador.
Trabajar sin seguridad implica un riesgo para el trabajador, incluso potencialmente para las personas próximas a él. Los actos inseguros y los accidentes laborales desembocan en una serie de adicionales innecesarios y no deseados, siendo un reflejo de no calidad para la empresa.
El trabajo en laboratorios de práctica o talleres se pueden presentar una gran cantidad de riesgos para la salud y/o integridad física de los usuarios (encargado y alumnos), ésto como consecuencia de manipulación de los elementos con los que se trabaja ahí.
La finalidad del contenido de este manual es que servirá como guía para que pueda desarrollar su trabajo en condiciones de seguridad y modificar ciertos comportamientos laborales inseguros, que pueden perjudicar su salud y la de sus alumnos.
Por ello es importante que lo lea con atención y pregunte a sus mandos cualquier duda que tenga al respecto.
5 DERECHOS Y OBLIGACIONES
Para el uso del taller de Serigrafía y Diseño Gráfico
Derechos
• Los usuarios tienen derecho a una protección eficaz en materia de seguridad y salud en el trabajo.
• El usuario deberá ser informado para poderse desenvolver en su ámbito laboral de forma segura.
• El usuario deberá ser informado a nivel teórico y práctico, de manera que se garantice un adecuado nivel de conocimiento de los equipos de trabajo, de los sistemas de seguridad y en general de las nuevas tecnologías aplicadas.
• El usuario tiene derecho a ser consultado y a participar en el marco de todas las cuestiones que afecten a la seguridad y a la salud en el trabajo.
• El usuario tiene derecho a interrumpir la actividad en caso de riesgo grave e inminente para su salud e integridad física. La seguridad personal y colectiva debe anteponerse al proceso productivo de la empresa.
• El usuario tiene derecho a recibir vigilancia de su estado de salud. Los reconocimientos médicos permiten detectar y diagnosticar la salud laboral de los trabajadores.
6 Obligaciones
Asistir con regularidad y puntualidad a las clases, cursos, prácticas de laboratorio y de campo y demás actividades escolares que se determinen como obligatorias;
Utilizar de manera racional los bienes de la Universidad, ayudando a su conservación;
Reparar los daños que por negligencia o intencionalmente se ocasionen a los bienes de la Universidad.
Realizar las prácticas de campo y laboratorio en los horarios establecidos por las autoridades;
Para el uso del taller de serigrafía será obligatorio el uso de batas.
Memorizar y cumplir todas las instrucciones de seguridad, tanto verbales como escritas.
No entrar al laboratorio en ausencia de la persona responsable correspondiente a menos que tengas autorización específica.
No utilizar el equipo sin obtener previamente instrucciones específicas de un profesor o acerca de las operaciones que deben ser realizadas y las precauciones que se adoptarán.
Informar al responsable del laboratorio aquellos problemas o riesgos que detectes.
No intentar reparar por tu cuenta. Los aparatos que manipules no deben ser modificados sin el permiso de tu responsable
Conocer y respetar las señales y advertencias de seguridad: los avisos de carga máxima, carteles de área restringida, señales de peligro y prohibición de entrada, alertas luminosas o alarmas sonoras y similares. Su mensaje no debe ser ignorado.
Usar adecuadamente las máquinas, aparatos, herramientas, solventes, equipos de cómputo y, en general, cualesquiera otros medios con los que desarrollen su actividad.
Utilizar correctamente los medios y equipos de protección facilitados por el responsable del taller.
No poner fuera de funcionamiento y utilizar correctamente los dispositivos de seguridad existentes instalados en los medios relacionados con su actividad o en los lugares de trabajo en los que ésta tenga lugar.
7
Contribuir al cumplimiento de las obligaciones establecidas por la autoridad competente con el fin de proteger la seguridad y la salud d alumnos y responsable de los talleres.
Velar tanto por su seguridad y salud, como por la de su/s compañeros y/o personas a las que pueda afectar su actividad.
Mantener tu área de trabajo ordenada y en condiciones seguras. Al final de la actividad diaria dejar el área en condiciones adecuadas.
8 Indicaciones, precauciones y reglas que deben tomarse en cuenta para realizar
cualquier trabajo en laboratorios o talleres
Laboratorio de Diseño Gráfico.
Lo que NO se debe hacer dentro del laboratorio:
Introducir y consumir alimentos y bebidas
Fumar.
Correr dentro del taller.
Realizar actividades que alteren el orden en general.
Utilizar el equipo para otra finalidad distinta a la programada.
Hacer mal uso de las instalaciones, del equipo y de cualquier otro mueble que se encuentre en el laboratorio / taller.
Violentar las normas de seguridad.
Mantener libre de obstáculos las rutas de evacuación (mantener las mochilas al frente del taller, bajo el pintarrón)
Conocer la ubicación del extintor.
Conectar aparatos (laptops o celulares) al lado del conector de la computadora para evitar sobrecargo y un corto circuito que pueda dañar los equipos o provocar un incendio.
Desconectar ni alterar los equipos.
Manipular los interruptores de corriente que dan energía a los equipos de cómputo.
Taller de Serigrafía.
Lo que NO se debe hacer dentro del laboratorio:
Introducir y consumir alimentos y bebidas
Fumar.
Correr dentro del taller.
Realizar actividades que alteren el orden en general.
9
Utilizar el equipo para otra finalidad distinta a la programada.
Hacer mal uso de las instalaciones, del equipo y de cualquier otro mueble que se encuentre en el laboratorio / taller.
Violentar las normas de seguridad.
Mantener libre de obstáculos las rutas de evacuación (mantener las mochilas fuera del taller o guardarlas en el laboratorio de diseño)
Conocer la ubicación del extintor.
Desconectar ni alterar los equipos.
Manipular los interruptores de corriente que dan energía las maquinas a menos que se les den instrucciones y autorización.
Equipos de protección personal para trabajar en laboratorio de diseño gráfico y el taller de Serigrafía (principalmente).
Antes de que se realice cualquier actividad en el laboratorio o taller es recomendable que el personal proteja su cuerpo y ropa con los implementos de seguridad requeridos en cada práctica
Los implementos de protección personal incluidos en esta sección deben ser utilizados para la protección contra solventes, en piel, ojos, evitar manchas en la ropa, evitar mojarse.
Protección de manos y piel
Es conveniente adquirir el hábito de usar guantes protectores en el laboratorio para:
Manipular sustancias corrosivas, irritantes, de elevada toxicidad o de elevado poder de penetración a través de la piel.
Manipulación de elementos calientes o fríos.
10 Protección de los ojos y la cara
Los equipos destinados a la protección de la cara y los ojos, tales como caretas y lentes permiten protegerse frente a los riesgos causados por:
Proyecciones de partículas sólidas, proyecciones de líquidos (corrosivos, irritantes).
Exposición a radiaciones ópticas (infrarrojo, ultravioleta, láser.
Bata de Laboratorio
La bata de laboratorio es utilizada para proteger la ropa y la piel de sustancias químicas que pueden derramarse o producir salpicaduras. Debe llevarse siempre abotonada o cerrada.
Mascarillas
Utilizadas para protección respiratoria contra aerosoles sólidos, líquidos y gases irritantes, peligrosos, tóxicos o radio tóxicos. Se utilizarán filtros o máscaras para gases y vapores en caso de:
Manipular compuestos volátiles de alta toxicidad.
Derrame o fuga de los mismos.
11 Tipos de riesgos que podrían ocurrir dentro del laboratorio o taller.
Un riesgo es la posibilidad de que se materialice un peligro. En los laboratorios se dan dos tipos de riesgos: generales y específicos.
¿Qué son los riesgos generales y riesgos específicos?
A efectos preventivos es interesante diferenciar los riesgos generales que se den en los laboratorios, de los riesgos específicos, propios de cada actividad o práctica.
Se pueden considerar riesgos generales los que dependen esencialmente de las características de los locales, de los productos que allí se encuentran y de los rasgos comunes de las actividades que se realizan con carácter permanente. Entran en este grupo, por ejemplo, los riesgos ligados a:
La seguridad estructural del laboratorio.
La seguridad de la instalación eléctrica y de otras instalaciones que puedan estar presentes.
Los sistemas de ventilación y aspiración.
La presencia de sustancias peligrosas.
La presencia de material de laboratorio frágil, cortante o peligroso.
La presencia de maquinaria y herramientas.
El microclima y la iluminación del laboratorio.
Los riesgos específicos son los que van ligados a la realización de cada actividad, experimento o práctica concreta, teniendo en cuenta las sustancias, materiales o equipos que se utilizarán para realizarla y los riesgos que plantean su uso programado.
Para entender bien la distinción entre riesgos generales y riesgos específicos piénsese que existen sustancias y equipos cuya mera presencia representa un riesgo, pero cuyo uso y/o manipulación supone un riesgo muy superior. Así, por ejemplo, no plantea el mismo riesgo permanecer en un lugar en el que se encuentra almacenada una sustancia inflamable, que
12 utilizarla efectivamente y manipularla; o estar en un recinto en el que pueden realizarse operaciones de soldadura que encargarse de ejecutarlas materialmente.
Riesgo eléctrico
Concepto
El paso de corriente eléctrica por el cuerpo humano puede producir una amplia gama de lesiones en función del tipo de contacto, la intensidad, el tiempo de exposición y el recorrido de la electricidad por el cuerpo del operario.
Riesgos
• Electrocución por contacto eléctrico.
• Incendio o explosión.
Medidas preventivas
• No desconectar ni alterar los sistemas de protección.
• Antes de manipular equipos o instalaciones en tensión, siempre se desconectará la corriente.
• Los trabajos eléctricos sólo tienen que ser realizados por personal cualificado e instruido.
• Para los trabajos con presencia de tensión eléctrica, se deberán utilizar siempre los equipos de protección individual específicos para este tipo de trabajo, como guantes, calzado sin ningún elemento metálico, etc.
• Antes de usar los equipos de protección individual, se deberá comprobar el buen estado de los mismos.
• Se tomará especial atención en no llevar anillos, pulseras o relojes metálicos.
• En caso de incendio de un equipo eléctrico, por sobrecarga o cortocircuito, no se deberá apagar NUNCA con agua debido al peligro de electrocución.
• No trabajar en instalaciones que no proporcionen seguridad. Se evitarán conexiones múltiples, empalmes defectuosos y, en definitiva, todos aquellos materiales que no presenten un buen estado.
13
• Prestar especial atención al aislamiento de cables y conexiones.
• No dejar conectadas a la red aquellas herramientas que no estén en uso.
• En las situaciones que se precise, se señalizará la zona donde se esté trabajando, así como las zonas donde exista un riesgo eléctrico.
• Para desconectar una clavija de un enchufe, tire siempre de ella, nunca del cable de alimentación.
• No realizar trabajos con electricidad sobre superficies húmedas o conductoras.
Incendios
Concepto
Para que se produzca un incendio es necesaria la presencia simultánea de tres elementos:
• Foco de ignición (cigarrillos, chispas, etc.).
• Oxígeno (presente en el aire).
• Combustible (papel, pinturas, tíner, madera, gasolina, butano, etc.).
Riesgos
• Incendio.
• Explosión.
• Quemaduras.
• Asfixia.
Medidas preventivas
• No fumar allí donde existan sustancias combustibles.
• Confirmar siempre que los cigarrillos u otros focos de ignición se han apagado completamente.
• No sobrecargar la instalación eléctrica conectando varios aparatos a una misma toma.
14
• No depositar materiales combustibles cerca de focos de ignición (calefactores portátiles, hornos, etc.).
• Mantener siempre el orden y la limpieza en los centros de trabajo.
Medios de extinción
Son aquellos dispositivos diseñados para combatir un incendio, siendo el extintor el más conocido.
Normas generales de utilización de los extintores
Con anterioridad.
• Los extintores deberán situarse en un lugar visible y accesible con su correspondiente señalización.
• No colgar nunca chaquetas, abrigos, paraguas, etc. en los extintores.
• Leer la etiqueta técnica del extintor adosada en el mismo, para conocer en qué tipos de fuego/s es eficaz o compatible.
Durante la extinción
• Asegúrese de que su intervención puede realizarla con seguridad, sin que ésta implique riesgo para su persona u otras personas.
• Verificar el tipo de incendio y utilizar el extintor apropiado más próximo al fuego.
• Coger el extintor con seguridad, colocando la palma de su mano debajo del mismo para evitar que el extintor resbale y caiga.
• Quitar el pasador y dirigir el chorro de agente extintor a la base de las llamas y en movimiento de zig-zag.
• Importante: Mantener en todo momento una vía de salida a sus espaldas, atacando el incendio en la misma dirección que su desplazamiento. Es decir, de espaldas al viento en el exterior y a favor de la corriente en interiores.
15
• En caso de fuego con presencia de tensión eléctrica, procurar efectuar el corte de corriente eléctrica o bien utilizar extintores de polvo o CO2. Nunca utilizar agua en un fuego eléctrico.
• Si no puede controlar el conato de incendio, avise a los bomberos.
Finalizada la extinción
• Una vez utilizado el extintor, ponerse en contacto con su superior, para que sustituyan con la mayor rapidez posible el extintor utilizado por otro cargado de las mismas características.
Sustancias químicas Concepto
Sustancias químicas peligrosas son aquellos elementos químicos y sus compuestos que pueden dañar directa o indirectamente a personas, bienes o medio ambiente.
Estas sustancias pueden manipularse o liberarse en forma de polvos, humos, gases o vapores.
Riesgos
• Intoxicación, accidente y/o enfermedad derivada del trabajo, causado por:
- Inhalación de sustancias químicas.
- Contacto con sustancias químicas.
- Ingestión de sustancias químicas.
- Incendio o explosión.
- Sobreexposición al agente químico.
16 Medidas preventivas
• Todos los productos químicos deberán llevar una etiqueta y una ficha de seguridad del producto y de sus componentes. Dicha etiqueta y ficha, deberán ser claras y legibles.
• Antes de manipular una sustancia química debe leerse la etiqueta del envase y/o la ficha técnica de seguridad. Con ello conoceremos los riesgos y las medidas de protección a utilizar. Cumplir siempre las instrucciones.
• No mezclar sustancias sin conocer previamente las consecuencias.
• Evitar el vertido libre desde recipientes.
Clasificación de sustancias de acuerdo a sus propiedades toxicológicas o los efectos sobre la salud
Irritantes Las sustancias y preparados no corrosivos que en contacto breve, prolongado o repetido con la piel o las mucosas puedan provocar una reacción inflamatoria.
Nocivos Las sustancias y preparados que por inhalación, ingestión o penetración cutánea puedan provocar efectos agudos o crónicos e incluso la muerte.
Sensibilizantes
Las sustancias y preparados que por inhalación o penetración cutánea puedan ocasionar una reacción de hipersensibilidad, de forma que una exposición posterior a esa sustancia o preparado dé lugar a efectos negativos característicos.
Tóxicos Las sustancias y preparados que por inhalación, ingestión o penetración cutánea en pequeñas cantidades puedan provocar efectos agudos o crónicos e incluso la muerte.
Muy tóxicos Las sustancias y preparados que por inhalación, ingestión o penetración cutánea en muy pequeña cantidad puedan provocar efectos agudos o crónicos e incluso la muerte.
17 Carcinogénicos Las sustancias y preparados que por inhalación, ingestión o
penetración cutánea puedan producir cáncer o aumentar su frecuencia.
Mutagénicos Las sustancias y preparados que por inhalación, ingestión o penetración cutánea puedan producir alteraciones genéticas hereditarias o aumentar su frecuencia.
Tóxicos para la reproducción
Las sustancias y preparados que por inhalación, ingestión o penetración cutánea puedan producir efectos negativos no hereditarios en la descendencia, o aumentar la frecuencia de éstos, o afectar de forma negativa a la función o a la capacidad reproductora.
Almacenamiento de sustancias químicas
Los almacenes de productos químicos son áreas que en función de las características de los productos almacenados y de la cantidad de los mismos, pueden ocasionar accidentes con graves consecuencias.
Algunos de los riesgos que podemos encontrar en el almacenamiento de sustancias químicas son:
Los relativos a los peligros de los productos químicos almacenados, tales como toxicidad, inflamabilidad, corrosividad, ecotoxicidad, etc., que normalmente se materializan en caso de fuga o derrame del recipiente que los contiene.
Incendios, explosiones, liberación de gases tóxicos, etc., provocados por mezclas accidentales de productos químicos incompatibles, o como consecuencia de operaciones de manipulación o accidentes que se producen en las áreas de almacenamiento o en las inmediaciones de las mismas.
Hay que tener en cuenta que, en caso de incendio, derrame o fuga, los trabajos de control de la emergencia pueden verse dificultados o agravados por la cercanía de otros productos peligrosos.
18 El almacenamiento prolongado de productos químicos presenta los siguientes riesgos asociados:
Descomposición lenta de la sustancia (producción de gases, que al acumularse podría hacer estallar el envase).
Polimerización de sustancias (podrían ocurrir reacciones explosivas).
Formación de peróxidos (riesgo de explosión: al destilar, por contacto).
Deterioro del recipiente (podría romperse).
Condiciones del sitio de almacenamiento.
El lugar de almacenamiento debe contar con lo siguiente:
Buena ventilación del lugar.
Iluminación con protección.
Pisos de color claro y que sean de material lavable.
Estantería con protección horizontal.
Señalización de clasificación adoptada para los reactivos.
Rotulación y etiqueta de los envases
Todo envase que contenga una sustancia química se debe mantener en buenas condiciones, disponer de un etiquetado, cuya forma, símbolos y contenido informativo está normalizado. La legislación en vigor establece que los fabricantes y distribuidores de sustancias químicas deben emplear ese formato normalizado en todos los envases que contienen sustancias químicas.
Objetivo de la etiqueta en los recipientes de los reactivos
Identificar los productos químicos no es exclusiva de los productos comercializados sino que incluye cualquier producto presente en el laboratorio o taller, por lo que no es aceptable la presencia de productos sin etiquetar o identificar.
19 Información mínima que debe contener una etiqueta
La etiqueta debe tener como mínimo la siguiente información:
Nombre de la sustancia química.
Nombre, dirección completa, número de teléfono del fabricante, importador, o distribuidor.
Pictogramas de peligro reglamentarios, de color negro sobre un fondo amarillo anaranjado.
Símbolos que indican que tipo de propiedad peligrosa predomina en la sustancia.
Característica de peligrosidad principal.
Índice de peligrosidad o aviso de seguridad.
Es importante que se incluya la fecha en que se recibió, abrió y cuándo debe descartarse, debido a que algunas sustancias pueden deteriorarse o dañarse con el tiempo, volverse inestables y estallar al removerles la tapa de sus envases.
Información mínima en la etiqueta de una sustancia química.
Identificación de los grados de riesgo o peligrosidad de las sustancias.
Para la identificación de los grados de riesgo se utiliza el siguiente sistema que se indica a continuación. En cada una de las secciones se coloca el grado de peligrosidad:
0, 1, 2, 3, 4, siendo 0 el menos peligroso, aumentando la peligrosidad hasta llegar a 4, nivel más alto.
20
Criterios para establecer los grados de peligrosidad en cada una de las secciones del modelo rombo
21 Señalización de acuerdo a la NOM-026-STPS-2008
Tabla 21. Señales de prohibición (Apéndice A de al NOM-026-STPS-2008).
INDICACION
CONTENIDO DE IMAGEN DEL
SIMBOLO
EJEMPLO
A.1 PROHIBIDO FUMAR CIGARRILLO ENCENDIDO
A.2
PROHIBIDO GENERAR LLAMA ABIERTA E INTRODUCIR OBJETOS
INCANDESCENTES
CERILLO ENCENDIDO
22 INDICACION
CONTENIDO DE IMAGEN DEL
SIMBOLO
EJEMPLO
A.3 PROHIBIDO EL PASO SILUETA HUMANA CAMINANDO
A.4 AGUA NO POTABLE
LLAVE SOBRE VASO CONTENIENDO AGUA
INDICADA POR LINEAS ONDULADAS
A.5
PROHIBIDO EL PASO A MONTACARGAS Y OTROS VEHICULOS
INDUSTRIALES
CONTORNO DE PERFIL DE MONTACARGAS Y
SILUETA DE CONDUCTOR
A.6
PROHIBIDO EL PASO A PERSONAS CON
MARCAPASOS
SILUETA ESTILIZADA DE CORAZON Y
CABLE
A.7
PROHIBIDO EL USO DE ARTICULOS METALICOS O RELOJES DE PULSERA
FIGURA ESTILIZADA DE RELOJ DE PULSERA Y SILUETA
LATERAL DE LLAVE
23 INDICACION
CONTENIDO DE IMAGEN DEL
SIMBOLO
EJEMPLO
A.8
NO UTILIZAR AGUA COMO AGENTE
EXTINGUIDOR
CUBO DERRAMANDO AGUA SOBRE LLAMA
Tabla 22. Señales de obligación (Apéndice B de la NOM-026-STPS-2008).
INDICACION
CONTENIDO DE IMAGEN DEL
SIMBOLO
EJEMPLO
B.1 INDICACION GENERAL DE OBLIGACION
SIGNO DE ADMIRACION
B.2
USO OBLIGATORIO DE CASCO DE
PROTECCION
CONTORNO DE CABEZA HUMANA, PORTANDO CASCO
B.3
USO OBLIGATORIO DE PROTECCION
AUDITIVA
CONTORNO DE CABEZA HUMANA
PORTANDO PROTECCION
AUDITIVA
B.4 USO OBLIGATORIO DE PROTECCION OCULAR
CONTORNO DE CABEZA HUMANA
PORTANDO ANTEOJOS
24 INDICACION
CONTENIDO DE IMAGEN DEL
SIMBOLO
EJEMPLO
B.5
USO OBLIGATORIO DE CALZADO DE PROTECCION
UN ZAPATO DE PROTECCION
B.6
USO OBLIGATORIO DE GUANTES DE PROTECCION
UN PAR DE GUANTES
B.7
USO OBLIGATORIO DE PROTECCION RESPIRATORIA
CONTORNO DE CABEZA HUMANA
PORTANDO DISPOSITIVO DE
PROTECCION RESPIRATORIA
B.9
USO OBLIGATORIO DE EQUIPO DE PROTECCION PERSONAL CONTRA
CAIDAS DE ALTURA
CONTORNO DE FIGURA HUMANA PORTANDO ARNES,
ATADO A UNA CUERDA
B.10
PROTECCION OBLIGATORIA DE LA
CARA
CONTORNO DE CABEZA HUMANA
PORTANDO PROTECTOR FACIAL
25 Tabla 23. Señales de precaución (Apéndice C de la NOM-026-STPS-2008).
INDICACION CONTENIDO DE IMAGEN
DEL SIMBOLO EJEMPLO
C.1
INDICACION GENERAL DE PRECAUCION
SIGNO DE ADMIRACION
C.2 PRECAUCION, SUSTANCIA TOXICA
CRANEO HUMANO DE FRENTE CON DOS
HUESOS LARGOS CRUZADOS POR
DETRAS
C.3
PRECAUCION, SUSTANCIAS CORROSIVAS
UNA MANO
INCOMPLETA SOBRE LA QUE UNA PROBETA DERRAMA UN LIQUIDO.
EN ESTE SIMBOLO PUEDE AGREGARSE
UNA BARRA
INCOMPLETA SOBRE LA QUE OTRA PROBETA DERRAMA UN LIQUIDO
C.4
PRECAUCION, MATERIALES INFLAMABLES Y COMBUSTIBLES
IMAGEN DE FLAMA
C.5
PRECAUCION, MATERIALES OXIDANTES Y COMBURENTES
CORONA CIRCULAR CON UNA FLAMA
C.6
PRECAUCION, MATERIALES CON
RIESGO DE EXPLOSION
UNA BOMBA EXPLOTANDO
26 INDICACION CONTENIDO DE IMAGEN
DEL SIMBOLO EJEMPLO
C.7 ADVERTENCIA DE RIESGO ELECTRICO
FLECHA QUEBRADA EN POSICION VERTICAL
HACIA ABAJO
C.8 RIESGO POR RADIACION LASER
LINEA CONVERGIENDO HACIA UNA IMAGEN DE
RESPLANDOR
C.9 ADVERTENCIA DE RIESGO BIOLOGICO
CIRCUNFERENCIA Y TRES MEDIAS LUNAS
C.10
RIESGO POR RADIACION NO
IONIZANTE
IMAGEN ABSTRACTA DE ANTENA EMITIENDO
ONDAS
ELECTROMAGNETICAS
C.11
RIESGO POR PRESENCIA DE
CAMPOS MAGNETICOS
SILUETA DE IMAN CON DOS ARCOS RADIANTES EN AMBOS
LADOS
C.12
RIESGO DE OBSTACULOS EN
ZONAS TRANSITABLES
SILUETA HUMANA ESTILIZADA TROPEZANDO CON UN
OBSTACULO EN EL SUELO
27 INDICACION CONTENIDO DE IMAGEN
DEL SIMBOLO EJEMPLO
C.13 RIESGO DE CAIDA A DESNIVEL
SILUETA HUMANA ESTILIZADA CAYENDO
DESDE EL BORDE DE UNA SUPERFICIE A
DESNIVEL
C.14
RIESGO POR BAJA TEMPERATURA / CONDICIONES DE CONGELAMIENTO
FIGURA ABSTRACTA MOSTRADA EN LA IMAGEN CONTIGUA
C.15
RIESGO POR SUPERFICIE RESBALOSA
SILUETA ESTILIZADA DE HOMBRE CAYENDO
SOBRE UNA SUPERFICIE RESBALOSA
C.16
RIESGO DE CAIDA DE CARGAS SUSPENDIDAS
OBJETO CUADRANGULAR SOPORTADO POR CUATRO CUERDAS, DONDE SE OBSERVA ROTA UNA DE ELLAS
C.17
PRECAUCION, ZONA DE TRANSITO DE MONTACARGAS U OTROS VEHICULOS
INDUSTRIALES DE TRANSPORTE DE
MATERIALES
CONTORNO DE PERFIL DE MONTACARGAS Y
SILUETA DE CONDUCTOR
C.18
PRECAUCION, SUPERFICIE
CALIENTE
FIGURA ABSTRACTA MOSTRADA EN LA IMAGEN CONTIGUA
C.19
PRECAUCION, ZONA A ALTA
TEMPERATURA
IMAGEN DE TERMOMETRO
MOSTRANDO INDICACION DE ALTA
TEMPERATURA
28 Tabla 24. Señales de información (Apéndice D de la NOM-026-STPS-2008) Señales para equipo a utilizar en caso de incendio.
INDICACION
CONTENIDO DE IMAGEN DEL
SIMBOLO
EJEMPLO
D.1.1 UBICACION DE UN EXTINTOR
SILUETA DE UN EXTINTOR CON
FLECHA DIRECCIONAL OPCIONAL, EN EL SENTIDO REQUERIDO
D.1.2 UBICACION DE UN HIDRANTE
SILUETA DE UN HIDRANTE CON
FLECHA DIRECCIONAL
Tabla 25. Señales que indican ubicación de salidas de emergencia y de instalaciones de primeros auxilios (Apéndice D de la NOM-026-STPS-2008).
INDICACION CONTENIDO DE
IMAGEN DEL SIMBOLO EJEMPLO
D.2.1
UBICACION DE UNA SALIDA DE
EMERGENCIA
SILUETA HUMANA AVANZANDO HACIA
UNA SALIDA EN EL SENTIDO REQUERIDO.
OPCIONALMENTE PUEDE ADICIONAR LA FLECHA DIRECCIONAL Y EL TEXTO “SALIDA DE
EMERGENCIA”
D.2.2
UBICACION DE RUTA DE EVACUACION
FLECHA INDICANDO EL SENTIDO REQUERIDO
Y, EN SU CASO, EL NUMERO DE LA RUTA
DE EVACUACION.
OPCIONALMENTE
29 INDICACION CONTENIDO DE
IMAGEN DEL SIMBOLO EJEMPLO PUEDE CONTENER EL
TEXTO RUTA DE EVACUACION
D.2.3
UBICACION DE UNA REGADERA DE EMERGENCIA
SILUETA HUMANA BAJO UNA REGADERA Y FLECHA DIRECCIONAL
D.2.4
UBICACION DE ESTACIONES Y BOTIQUIN DE
PRIMEROS AUXILIOS
CRUZ GRIEGA Y FLECHA DIRECCIONAL
D.2.5 UBICACION DE UN LAVAOJOS
CONTORNO DE CABEZA HUMANA INCLINADA SOBRE UN CHORRO DE AGUA DE
UN LAVAOJOS, Y FLECHA DIRECCIONAL
30 GESTIÓN PREVENTIVA
Este sistema lo deben realizar personas con la adecuada preparación e información sobre la materia. El proceso básico de gestión debe contemplar tanto riesgos generales, como los derivados de cada actividad concreta que se realice en los laboratorios. Este proceso de gestión preventiva consiste en:
1. Participar en conjunto con la comisión de seguridad e higiene en las medidas preventivas que se deriven de los laboratorios.
2. Identificar los riesgos, tanto de forma aislada como los que pudieran derivarse de la interacción de diferentes actividades.
3. Diseñar las medidas preventivas, para lo que se debe adquirir información complementaria sobre los riesgos.
4. Eliminar y reducir los riesgos, las medidas preventivas deben tratar de eliminar todos los riesgos que sea posible y reducir al mínimo los demás, garantizando en todos los casos que el riesgo residual no representa una amenaza grave para la salud de las personas que intervienen en el laboratorio.
Responsabilidades, funciones y obligaciones
