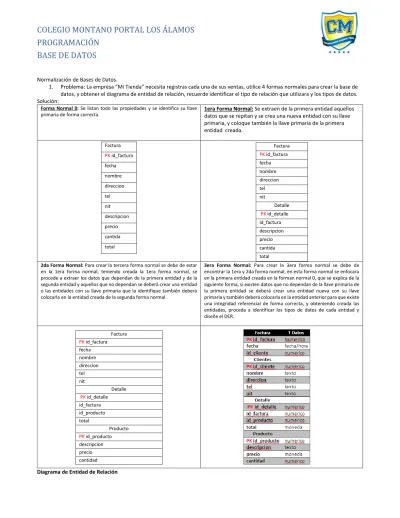

Factura PK id_factura fecha nombre direccion tel nit descripcion precio cantida total Factura PK id_factura fecha nombre direccion tel nit Detalle PK id_detalle id_factura descripcion precio cantida total
2da Forma Normal: Para crear la tercera forma normal se debe de estar
en la 1era forma normal, teniendo creada la 1era forma normal, se procede a extraer los datos que dependan de la primera entidad y de la segunda entidad y aquellos que no dependan se deberá crear una entidad o las entidades con su llave primaria que la identifique también deberá colocarla en la entidad creada de la segunda forma normal.
3era Forma Normal: Para crear la 3era forma normal se debe de
encontrar la 1era y 2da forma normal, en esta forma normal se enfocara en la primera entidad creada en la forman normal 0, que se explica de la siguiente forma, si existen datos que no dependan de la llave primaria de la primera entidad se deberá crear una entidad nueva con su llave primaria y también deberá colocarla en la entidad anterior para que existe una integridad referencial de forma correcta, y obteniendo creada las entidades, proceda a identificar los tipos de datos de cada entidad y diseñe el DER. Factura PK id_factura fecha nombre direccion tel nit Detalle PK id_detalle id_factura id_producto total Producto PK id_producto descripcion precio cantidad Diagrama de Entidad de Relación
Usando Microsoft Access
1. Crear la Tabla/Entidad en Modo Diseño, asignando el nombre de la entidad de un solo paso.
2. Creamos los Campos identificando la llave primaria, seleccionado el tipo de datos a utilizar.
3. Asignaremos las Propiedades de los Campos según sea la tabla que se está diseñando, en este ejemplo será a factura en los campos fecha, agregaremos una máscara de entrada, título, texto validación. Y asi seguirá para cada tabla según usted desea.
Aquí se podrán ir ingresando los valores para cada tabla habiendo creado su formulario.
Creando Formularios: Se mostrara un ejemplo de creación de consultas basados en la tabla Productos, que de la misma forma se utilizara para realizar otras consultas.
Creando Consultas con Parámetros
6. Se crearán Consultas basadas en parámetros o lenguaje sql, buscaremos por producto y que nos muestre los precios de los productos.
Resultado de la Consulta:
Creando Reportes:
Instrucciones Generales:
De forma ordena y correcta realiza los siguientes problemas que serán entregados a tu profesor en la forma que lo solicite. Serie 1(Valor 100 Pts.):
Instrucciones: Utilizando Excel 2010 resuelva de manera correcta empleando formas normales para crear el DER de los siguientes problemas.
1. En una empresa de Obreros se requiere registrar la Asistencia, es decir los ingresos y egresos de cada empleado, para ellos se requiere de los siguientes datos como nombre, domicilio, teléfono, mail, la fecha de ingreso, hora de ingreso, fecha de egreso, hora de egreso, y cada empleado tendrá un código de barras para registrarlo, deberá crear las tablas, campos, diseñar el las relaciones, etc. El archivo deberá guardarlo con el nombre Asistencia.
2. El diario “Mi Día” posee varias ediciones (una por día), cada edición se separa en secciones, las secciones se separan en páginas, y las páginas se separan por artículos, suponga que los artículos caben en una sola página, y los artículos se agrupan por autor. Construya el DER de forma correcta.
Tema a evaluar Excelente
(20) Bueno (15) Regular (10) Malo (5) No cumple (0) Normalización Llaves Primarias/Foráneas Tipos de Relaciones (uno-uno,
Uno-muchos) Tipos de Datos Diagrama de Entidad de Relación
Cada tipo de electrodoméstico (televisor, mp3, lavadora, etc.), tiene un nombre y unas características (un campo de texto). Se supone que no hay dos tipos con el mismo nombre y características. Algunos tipos pueden formar parte de otro tipo más general (mp3 de aparato de música), pero en este caso sólo forman parte de un único tipo.
Los componentes son las piezas que forman el aparato. Vienen dados por un nombre (por ejemplo transformador) y unas especificaciones (un campo de texto).
También nos interesa conocer datos de los fabricantes de componentes: su CIF (único) y su domicilio social.
Cada aparato puede llevar cualquier cantidad de componentes. Interesa saber para cada aparato que componentes lleva y qué fabricante suministra cada componente. Un aparato puede llevar muchas unidades de un mismo componente (interesa saber cuántas), pero en este caso todas estarán suministradas por el mismo fabricante y con un mismo precio.
1. Para cada tabla o entidad creada deberá crear un formulario que permita el ingreso, eliminación, actualización y navegación de cada uno de los datos, y en cada formulario deberá ingresar 5 registros.
2. Cree un Formulario de Reportes donde muestre los datos de todas las tablas 3. Cree un Formulario de Consultas donde se pueda buscar por producto, componente.
Tema a evaluar Excelente
(20) Bueno (15) Regular (10) Malo (5) No cumple (0) Normalización Llaves Primarias/Foráneas Diseño Formularios Consultas/Reportes Diagrama de Entidad de Relación
Instrucciones Generales:
De forma ordena y correcta realiza los siguientes problemas que serán entregados a tu profesor en la forma que lo solicite. Serie I
1. Crea en tu carpeta de trabajo una base de datos en blanco. Llámala Amigos.
2. Para la base de datos Amigos, crea una tabla llamada Datos personales con las siguientes características y después guárdala:
Nombre del campo Tipo del campo Tamaño del campo Descripción
Idamigo Autonumérico - Para identificación personal
Nombre Texto 25 Nombre del amigo
Apellidos Texto 40 Apellidos del amigo
Dirección Texto 50 Domicilio: calle, nº, etc.
Provincia Texto 25 Provincia de residencia
Teléfono Texto 12 Teléfono de contacto
Fecha Fecha/Hora - Fecha de nacimiento
Sexo Sí/No - Sí, mujer. No, hombre
Fotografía Objeto OLE - Foto personal
Observaciones Memo - Personalidad, aficiones y otros datos 3. Agrega los siguientes registros a la tabla Datos personales de la base de datos Amigos:
Idamigo Nombre Apellidos Dirección Provincia Teléfono Fecha de nac. Sexo 1 Víctor García Montoya Juan Carlos I, nº 23 Murcia 968215354 15/04/76 No 2 Verónica Pérez Gómez Ronda Norte, nº 10 Madrid 913718267 14/04/70 Sí 3 Marta Medina Alcázar Av. Río Segura, nº 43 Murcia 968125826 17/01/70 Sí 4 Ana María Velasco Sánchez Alonso Espejo, nº 4 Murcia 968317080 15/04/72 Sí 5 Jacinto Pérez García Av. Diagonal, nº 45 Barcelona 933412654 15/04/71 No 6 Isabel García Martínez Gran Vía, nº 23 Madrid 915214356 01/01/71 Sí
4. Crea una nueva tabla con el Asistente para tablas, la tabla Tareas, incluyendo todos los campos mostrados por el asistente. 5. En la tabla Datos personales define el campo Idamigo como clave principal.
6. Crea una consulta, llamada Listado de amigos, para la base de datos Amigos basada en la tabla Datos personales que muestre los siguientes datos: los apellidos, el nombre, el teléfono y el número de identificación
7. Ordena por orden alfabético los registros mostrados al ejecutar la consulta Listado de amigos. 8. Agrega los siguientes registros a la tabla Citas:
Idamigo FechaCita LugarCita Asunto 3 1/2/97 Gran Vía Cine 2 12/4/97 Cibeles Deporte 4 23/5/97 Cibeles Playa 3 10/2/97 Pacha Comida 1 1/2/97 Cibeles Cine 3 30/8/97 Gran Vía Comida 5 12/4/97 Cibeles Deporte 2 8/6/97 Gran Vía Comida 1 11/11/97 Gran Vía Cena 2 11/11/97 Cibeles Comida 4 8/6/97 Pacha Deporte 5 3/3/97 Cibeles Cena 5 30/3/97 Gran Vía Comida 3 13/2/97 Gran Vía Cena 1 21/11/97 Pacha Cine
9. Diseña una consulta de selección, llamada Listado de citas, que muestre todas las citas que hemos tenido, lugar, fecha y asunto, y el nombre y apellidos del amigo o amiga.
10. Diseña una consulta, llamada Listado de citas entre dos fechas, que muestre las citas a las que hemos asistido entre dos fechas introducidas como parámetros al ejecutar la consulta. Esta consulta debe proporcionar el nombre y apellidos del amigo, así como la fecha, el lugar y el asunto de la cita.
