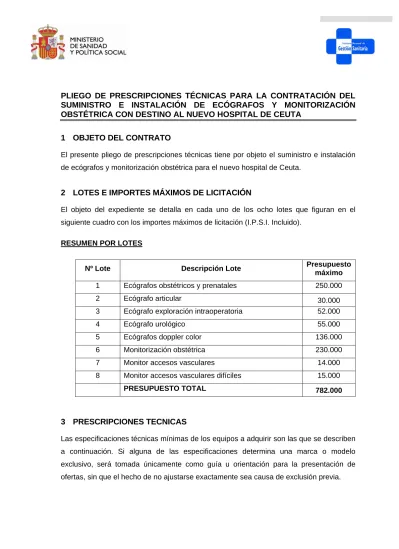

PLIEGO DE PRESCRIPCIONES TÉCNICAS PARA LA CONTRATACIÓN DEL
SUMINISTRO E INSTALACIÓN DE ECÓGRAFOS Y MONITORIZACIÓN
OBSTÉTRICA CON DESTINO AL NUEVO HOSPITAL DE CEUTA
1 OBJETO DEL CONTRATO
El presente pliego de prescripciones técnicas tiene por objeto el suministro e instalación de ecógrafos y monitorización obstétrica para el nuevo hospital de Ceuta.
2 LOTES E IMPORTES MÁXIMOS DE LICITACIÓN
El objeto del expediente se detalla en cada uno de los ocho lotes que figuran en el siguiente cuadro con los importes máximos de licitación (I.P.S.I. Incluido).
RESUMEN POR LOTES
Nº Lote Descripción Lote Presupuesto
máximo 1 Ecógrafos obstétricos y prenatales 250.000
2 Ecógrafo articular 30.000
3 Ecógrafo exploración intraoperatoria 52.000
4 Ecógrafo urológico 55.000
5 Ecógrafos doppler color 136.000
6 Monitorización obstétrica 230.000
7 Monitor accesos vasculares 14.000
8 Monitor accesos vasculares difíciles 15.000
PRESUPUESTO TOTAL 782.000
3 PRESCRIPCIONES
TECNICAS
Las especificaciones técnicas mínimas de los equipos a adquirir son las que se describen a continuación. Si alguna de las especificaciones determina una marca o modelo exclusivo, será tomada únicamente como guía u orientación para la presentación de ofertas, sin que el hecho de no ajustarse exactamente sea causa de exclusión previa.
LOTE 1 ECÓGRAFOS OBSTÉTRICOS Y PRENATALES 1.1. ECÓGRAFO GINECO-OBSTÉTRICO BÁSICO.
Descripción:
3 Ecógrafos con estación de trabajo integrada destinados al Servicio de Ginecología y Obstetricia
Características generales y configuración mínima.- • Plataforma digital.
• Conformador de haz digital y transductores de gran ancho de banda. • 512 canales de proceso de señal aproximadamente.
• Rango dinámico superior a 150 Db.
• Rango de frecuencias de 2 a 15 Mhz aproximadamente. • Segundo armónico de tejidos.
• Estación de trabajo integrada (pantalla de 17”, CPU, teclado y ratón) para almacenamiento y gestión de imágenes.
• Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
• Sonda convex.
• Sonda convex de gran ancho de banda. • Sonda vaginal de gran ancho de banda. • Video printer Blanco/Negro.
1.2. ECÓGRAFO ALTA GAMA PARA DIAGNÓSTICO PRENATAL. Descripción:
2 Ecógrafos color de alta gama capaces de obtener imágenes de gran resolución, claridad y definición mediante tecnología de conformación digital continua, doble procesado de imagen armónica, pulso independiente para imagen B y Doppler.
Características generales y configuración mínima.- • Rango dinámico de 174 dB aproximadamente.
• 768 canales de información en emisión y recepción aproximadamente. • 10 frecuencias distintas por transductor.
• Armónico de tejido por inversión de pulso. • Armónico de tejido por filtraje dinámico.
• Almacenamiento dinámico de espectro Doppler. • Optimizador digital de flujo.
• Optimizador digital de imagen.
• Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
• Unidad de grabación y lectura en CD.
• Monitor de alta resolución de al menos 17”, con pantalla táctil programable • Composición espacial
• Cálculo automático de Doppler
• Impresora térmica digital en blanco y negro • 1 Transductor CONVEX 4D
• 1 Transductor endovaginal 2D • Imagen panorámica
• Imagen con reducción de ruidos
1.3. EQUIPO DE DETECCIÓN FETAL PRENATAL. Descripción:
4 Equipos de detección fetal para el Servicio de Ginecología y Obstétrica. Características generales y configuración mínima.-
• Dimensiones aproximadas: 150mmx75mm. • Peso aproximado: 350 gr., incluido transductor. • Alta sensibilidad para la detección del latido fetal.
• Pantalla LCD con presentación de la frecuencia cardiaca fetal (3 dígitos) e icono avisador de batería baja.
• Frecuencia aproximada 2 Mhz onda continua. • Transductor de dos cristales y de haz estrecho.
• Rango aproximado de respuesta de audio: 300 Hz - 1 Khz.
• Sistema interno de tratamiento de la señal para minimizar artefactos.
• Señales de latido fetal audibles a través de altavoz incorporado o de un auricular opcional.
• Volumen del sonido regulable.
• Alimentación mediante batería de larga autonomía y con opción de ahorro de energía.
• Posibilidad de conectar la salida serie del equipo a un PC mediante puerto tipo USB.
LOTE 2 ECÓGRAFO ARTICULAR
Descripción:
1 Ecógrafo doppler color digital, de altas prestaciones y aplicación especial para el Servicio de Reumatología.
Características generales y configuración mínima: • Plataforma digital.
• Modos de exploración bidimensional y modo-M. • Color angio con discriminador de movimientos. • Zoom panorámico de lectura y escritura. • Segundo armónico de tejido.
• Unidad doppler pulsado.
• Interfase de usuario completamente configurable. • Doble conector para transductores.
• Kit de montajes periféricos.
• Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
• Sonda convex
• Editor de flujo de trabajo. • Dos puertos USB.
• 1 Transductor lineal multifrecuencia (8.0, 10.0, 12.0, 14.0 Mhz) con superficie de contacto de aproximadamente 32 mm para uso en estudios superficiales y de músculo-esquelético.
LOTE 3 ECÓGRAFO PORTÁTIL PARA EXPLORACIÓN INTRAOPERATORIA
Descripción:
1 Ecógrafo doppler-color digital portátil para la práctica intraoperatoria de exploraciones, destinado al Servicio de Cirugía General y del Aparato Digestivo.
Características generales y configuración mínima: • Plataforma digital
• Color angio con discriminador de movimientos. • Zoom panorámico de lectura y escritura. • Segundo armónico de tejido.
• Unidad Doppler pulsado.
• Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
• Interfase de usuario completamente configurable. • Doble conector para transductores.
• Kit de montaje de periféricos.
• Estación de trabajo integrada, con certificación médica (pantalla de 17” de alta definición, CPU, teclado y ratón)
• Editor de flujo de trabajo.
• Unidad de PSP para 2D/CDI y QSP para CD. • Kit de conexión para transductores sectoriales. • Unidad de imagen compuesta tipo “APLIPURE”. • Cuatro puertos USB.
• Transductores adaptados:
1 Transductor convexo multifrecuencia (3.00; 4.20 y 6.00 Mhz) para uso en exámenes abdominales.
1 Transductor especial endorrectal de ángulo de visión de 360º.
1 Transductor especial electrónico multifrecuencia (5.00; 7.00 y 8.00 Mhz) para uso en estudios con laparoscopia.
LOTE 4 ECÓGRAFO UROLÓGICO Descripción:
1 Ecógrafo 2D, doppler color para el Servicio de Urología. Características principales y configuración mínima:
• Plataforma digital.
• Transductores de gran ancho de banda.
• Aproximadamente 5.120 canales de proceso de señal. • Rango dinámico superior a 170 DB.
• Rango de frecuencias de 2 a 16 Mhz aproximadamente. • Segundo armónico de tejidos.
• Modos de trabajo: 2D, Modo M, Doppler Pulsado y Color. Duplex y triplex. • Doppler Tisular.
• Tecnología IQPAC (ETD Y ACI)
• Monitor color de alta resolución con un tamaño mínimo de 17", con mandos para control de contraste y brillo, ajustable y orientable en todas las direcciones.
• Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
• 1 Impresora térmica digital en blanco y negro • 3D, compatible con 2D y color.
• Paquete de cuantificación.
• Posibilidad de conexión simultanea de 3 transductores. • Teclado sellado.
• Transductor transrectal con las siguientes características: Multifrecuencia (hasta 6 frecuencias) de 5 a 10 Mhz. Disponibilidad de exploración biplano simultaneo.
Dispositivo para punción ecográficamente dirigida con canal de punción interno a la sonda y desmontable.
Doppler color.
Botón en sonda para cambiar de plano: star/stop/print.
• Transductor convex para exploraciones transabdominales con las siguientes características:
Alta resolución
Espectro de frecuencia entre aproximadamente 2.5 Mhz y 6 Mhz. Dispositivo para punción ecográficamente dirigida.
LOTE 5 EQUIPOS ECO-DOPPLER COLOR Descripción:
2 Equipos de Ultrasonografía para el Servicio de Radiodiagnóstico. Características principales y configuración mínima de cada uno
• Sistema digital de generación del haz ultrasónico. • Focalización automática.
• Tratamiento digital de la imagen: 8 bits. • Rango dinámico: 140 dB.
• Periféricos integrados en el equipo y control de los mismos desde el teclado, alfanumérico e iluminado.
• Selección de frecuencias independientes para 2 D y Doppler. • Trazado automático de Doppler.
• Profundidad de exploración: 25 cm.
• Armónico de tejidos por inversión de pulso y filtraje dinámico. • Configuraciones predefinidas de fábrica para todas las aplicaciones. • Configuraciones programables por el usuario.
• Autotrazado automático de medidas.
• Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
• Conexión simultánea de sondas: 3.
• Zoom de magnificación en lectura y escritura.
• Modos de imagen: B, M, Doppler color, Doppler pulsado, Power Doppler, Duplex y Triplex.
Monitor:
• Color, no entrelazado, alta resolución. • Tamaño: 17 pulgadas.
• Ajuste digital de brillo y contraste.
• Pantalla multiimagen en vivo y congelado. • Ajustable en altura, rotación e inclinación. • 256 escalas de grises y 64 niveles de color. Sondas:
• Electrónicas, multifrecuencia, banda ancha, alta resolución y baja impedancia. • Preparadas para funcionamiento con Doppler.
• Frecuencias por sonda en modo B: 4. • Número de sondas: 3.
• Tipos:
1) Convex: de 2,5 - 5 Mhz o similar, para aplicaciones abdominales, renales, obstétricas, etc.
2) Microconvex: de 4 - 9 Mhz o similar, para neonatología (transcraneal).
3) Lineal: de 5-13 Mhz o similar, para aplicaciones de partes pequeñas, superficiales, músculo esquelético, etc.
1 Impresora térmica digital en blanco y negro Revisión y archivo de imágenes:
• Almacenamiento y revisión de imágenes estáticas y dinámicas. • Inserción de textos y mediciones en imágenes almacenadas. • Capacidad de almacenamiento de imágenes (cine-loop): 256 Mb. • Sistema de archivo permanente de imágenes en DVD, CD o MOD. • CDRW: 650 Mb.
LOTE 6 MONITORIZACIÓN OBSTÉTRICA
6.1. MONITORES FETALES. Descripción:
12 Monitores de registro fetal y maternal anteparto e intraparto para el Servicio de Ginecología, 8 para conectar a la Central de Monitorización Obstétrica ubicada en el Bloque Obstétrico, 3 para consultas externas y 1 para la Sala de Fisiopatología Fetal. Características principales y configuración mínima:
Monitorización externa de:
• Frecuencia cardiaca fetal por ultrasonidos. • La actividad uterina, con sensibilidad ajustable
• Perfil del movimiento fetal con posibilidad de envío a la central Monitorización interna de:
• Frecuencia cardiaca fetal por ECG directo y electrodos de espiral simple o doble. El transductor debe estar provisto de aislamiento del circuito electrónico de medida
• Presión intrauterina Parámetros maternos:
• Frecuencia cardiaca materna con visualización de ECG materno en pantalla. • Saturación periférica de oxígeno (SATpO2).
• Monitorización no invasiva de la presión arterial (PANI) con manguito reutilizable.
• Pantalla color de 15” configurable y táctil.
• Memoria interna con almacenamiento de parámetros maternos y trazas fetales de al menos 1 hora.
• Alarmas de todos los parámetros con protocolo. • Reloj de test no estresante.
• Accesorios necesarios para su completo funcionamiento.
• Registro de datos almacenados que permita imprimir un episodio a partir de memoria interna.
• Conexión a unidad central mediante interface LAN 6.2. CENTRAL DE MONITORIZACIÓN OBSTÉTRICA.
Descripción:
1 Sistema centralizado de monitorización obstétrica para el Servicio de Ginecología. Características principales y configuración mínima
• Compatibilidad con los monitores fetales descritos en el apartado 6.1 de este Lote.
• Conexión simultánea de 8 monitores fetales con posibilidad de ampliación. • Recepción de señal en tiempo real.
Alarmas:
• Bradicardia y taquicardia.
• Bradicardia severa y taquicardia severa. • Pérdida de señal.
• Número de deceleraciones y tipo. • Número de aceleraciones y tipo. • Variabilidad en amplitud y frecuencia.
• Test no estresante con informe automático sobre el cumplimiento de los criterios.
• Representación del perfil de movimiento fetal.
• Monitorización de la frecuencia cardiaca, la PANI y la SATpO2 maternas. • Pantalla de al menos 21” orientable que permita controlar simultáneamente los
8 procesos.
• Posibilidad de conexión vía modem con monitores obstétricos lejanos. • Posibilidad de recibir señales por telemetría.
• Estación de trabajo integrada con un puesto de trabajo
• Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
LOTE 7 MONITOR DE ACCESOS VASCULARES
Descripción.-
1 Equipo para la medición y monitorización ultrasónica de diversos parámetros relacionados con el proceso de hemodiálisis y el acceso vascular, destinado al Servicio de Nefrología.
Características generales y configuración mínima.-
• Monitor ultrasónico no invasivo para medidas de flujo real de bomba, recirculación en el acceso, flujo del acceso.
• Portátil.
• Funcionamiento mediante sensores de ultrasonidos colocados en la línea arterial y en la línea venosa, respectivamente aproximadamente a unos 5 -10 cm de la conexión de la aguja.
• Dotado con unidad de detección electrónica de flujos.
• Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
LOTE 8 EQUIPO ULTRASÓNICO PARA ACCESO VASCULAR DIFÍCIL
Descripción:
Monitor transportable para realización de ecografía-doppler vascular para la detección de vías centrales difíciles destinado al servicio de Medicina Intensiva.
Características principales y configuración mínima. • Imagen en modo B, Doppler y códigos de color
• Procesamiento de datos con ajuste retrospectivo de las imágenes en modo B y de los parámetros Doppler.
• Reconocimiento automático de las sondas ultrasónicas al inicio de la exploración.
• Transportable • Batería recargable.
• Sonda vascular de 5 a 13 Mhz.
• Sonda de 2 a 5,5 Mhz para grandes vasos. • Sonda de 1,5 a 4 Mhz para ecocardiografía.
• Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
PRESCRIPCIONES TECNICAS COMUNES A LOS EQUIPOS DE ESTE
CONCURSO QUE INCORPORAN COMPLEMENTOS INFORMATICOS
A) Los equipos que incorporen complementos informáticos (todos los incluidos en el concurso excepto los nº de orden 1.3 y 6.1) se conectarán con los sistemas de información del hospital (HIS, RIS y PACS); por lo tanto mediante el uso de estándares tendrán interoperabilidad con estándares de comunicación para datos, gráficos e imágenes (HL7, IHE-XDS Y DICOM)
B) Todos los equipos incluidos en el concurso -excepto los nº de orden 1.3; 6.1; 6.2; 7 y 8 dispondrán de los servicios DICOM propios de cada equipo para capturar la identificación de pacientes, listas de trabajo, almacenamiento y búsqueda de imágenes en el PACS, y la impresión de imágenes (worklits, storage, print y query/retrieve)
C) El hospital proporcionará los ordenadores necesarios para conectarlos a los equipos médicos adjudicados, y para instalar en aquéllos las aplicaciones informáticas (software) asociadas a los equipos médicos. El hospital proporcionará ordenadores marca DELL, modelo OPTIPLEX 745, por lo que todas las aplicaciones que se instalen deberán ser compatibles con los mismos, o con modelos similares más actualizados. La conexión, instalación y configuración de las aplicaciones en los ordenadores recaerá en los adjudicatarios de los equipos médicos.
D) Si las aplicaciones informáticas que vayan incorporadas a algunos equipos médicos adjudicados no pudieran ser instaladas en los ordenadores estándar que proporcionará el hospital, o necesitaran alguna conexión específica, el adjudicatario deberá suministrar, instalar y configurar los equipos adecuados para que aquéllas puedan ser utilizadas.
E) En aquellos casos en los que fuera necesario imprimir resultados de los equipos médicos adjudicados, el hospital proporcionará impresoras láser monocromo marca EPSON, modelo EPL-6200N o modelo ACULASER M-2000DN. Los trabajos de instalación y configuración de dichas impresoras serán a cargo de los adjudicatarios.
F) Si los resultados que produzcan algunos equipos médicos adjudicados debieran ser impresos en equipos distintos al láser monocromo (color, térmico, etc.), el adjudicatario deberá suministrar, instalar y configurar las impresoras adecuadas.
ANEXO I AL PLIEGO DE PRESCRIPCIONES TÉCNICAS
Empresa licitadora:
LOTE 1 ECÓGRAFOS OBSTÉTRICOS Y PRENATALES Nº Orden 1.1 ECÓGRAFO GINECO-OBSTÉTRICO BÁSICO
Marca Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Plataforma digital
Conformador de haz digital
Transductores de gran ancho de banda
512 canales de proceso de señal aproximadamente Rango dinámico superior a 150Db
Rango de frecuencias de 2 a 15 Mhz aproximadamente Segundo armónico de tejidos
Estación de trabajo integrada, para almacenamiento y gestión de imágenes
Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
Sonda convex
Sonda convex de gran ancho de banda Sonda vaginal de gran ancho de banda Video printer Blanco/Negro
Conexión con sistemas de información del hospital (HIS, RIS y PACS) Disposición de servicios DICOM
MEJORAS TÉCNICAS VALORABLES Mayor rango dinámico
Rango de frecuencias superior
Procesador de datos en bruto RAW-data
Nº Orden 1.2 ECÓGRAFO ALTA GAMA PARA DIAGNÓSTICO PRENATAL Marca
Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Rango dinámico de 174 dB aproximadamente
768 canales de información en emisión y recepción aproximadamente 10 frecuencias distintas por transductor
Armónico de tejido por inversión de pulso Armónico de tejido por filtraje dinámico
Almacenamiento dinámico de espectro Doppler Optimizador digital de flujo
Optimizador digital de imagen
Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
Unidad de grabación y lectura en CD Monitor de alta resolución de al menos 17" Composición espacial
CONVEX virtual
Cálculo automático de Doopler Pantalla táctil programable Impresora térmica digital b/n 1 Transductor CONVEX 4D 1 Transductor endovaginal 2D Imagen panorámica
Imagen con reducción de ruidos
Conexión con sistemas de información del hospital (HIS, RIS y PACS) Disposición de servicios DICOM
MEJORAS TÉCNICAS VALORABLES Discriminador digital de movimientos
Detección de flujo en modo B
4D con más de 30 imágenes por segundo Zoom panorámico de magnificación Zoom selectivo de magnificación Memoria de imagen extendida Sistema de alta velocidad de barrido
Sistema digital de control de conexión de tranductores de alta frecuencia Inclusión de transductor endovaginal 4D en lugar de 2D
Cálculos multigestacionalesr
Nº Orden 1.3 EQUIPO DE DETECCIÓN FETAL PRENATAL Marca
Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Dimensiones aproximadas:150mmx75mm
Peso aproximado:350 gr, incluido transductor Alta sensibilidad para la detección del latido fetal
Pantalla LCD con presentación de la frecuencia cardiaca fetal (3 dígitos) e icono avisador de batería baja
Frecuencia aproximada 2 MHz onda continua Transductor de dos cristales y de haz estrecho
Rango aproximado de respuesta de audio: 300 Hz - 1 KHz
Sistema interno de tratamiento de la señal para minimizar artefactos
Señales de latido fetal audibles a través de altavoz incorporado o de un auricular opcional
Volumen del sonido regulable
Alimentación mediante batería de larga autonomía y con opción de ahorro de energía Posibilidad de conectar la salida serie del equipo a un PC mediante puerto tipo USB
MEJORAS TÉCNICAS VALORABLES Salida de audio para auriculares opcionales
Serial: Interfase RS232 para software Ultra Trace 2 PC Bolsa de transporte
CONCURSO Empresa licitadora:
LOTE 2 ECÓGRAFO ARTICULAR Marca
Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Plataforma digital
Modos de exploración bidimensional y modo-M Color angio con discriminador de movimientos Zoom panorámico de lectura y escritura Segundo armónico de tejido
Unidad doppler pulsado
Monitor color LCD de al menos 17", alta definición y luminosidad
Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
Interfase de usuario completamente configurable Doble conector para transductores
Kit de montajes periféricos Sonda convex
Editor de flujo de trabajo Dos puertos USB
1 Transductor lineal multifrecuencia (8.0, 10.0, 12.0, 14.0 MHz) con superficie de contacto de aproximadamente 32 mm para uso en estudios superficiales y de músculo-esquelético
Conexión con sistemas de información del hospital (HIS, RIS y PACS) Disposición de servicios DICOM
MEJORAS TÉCNICAS VALORABLES Conformador digital continuo
Filtro digital de eliminación de artefactos
CONCURSO Empresa licitadora:
LOTE 3 ECÓGRAFO PORTÁTIL PARA EXPLORACIÓN INTRAOPERATORIA Marca
Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Plataforma digital
Color angio con discriminador de movimientos Zoom panorámico de lectura y escritura Segundo armónico de tejido
Unidad Doppler pulsado
Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
Interfase de usuario completamente configurable Doble conector para transductores
Kit de montaje de periféricos
Estación de trabajo integrada, con certificación médica (pantalla de 17" de alta definición, CPU, teclado, ratón)
Editor de flujo de trabajo
Unidad de PSP para 2D/CDI y QSP para CD Kit de conexión para transductores sectoriales Unidad de imagen compuesta tipo "APLIPURE" Cuatro puertos USB
Transductores adaptados:
Transductor convexo multifrecuencia (3.00; 4.20 y 6.00 MHz) para uso en exámenes abdominales
Transductor especial endorrectal de ángulo de visión de 360º
Transductor especial electrónico multifrecuencia (5.00; 7.00 y 8.00 MHz) para uso en estudios con laparoscopia
Conexión con sistemas de información del hospital (HIS, RIS y PACS) Disposición de servicios DICOM
MEJORAS TÉCNICAS VALORABLES Conformador digital continuo
Módulo de alta frecuencia
Transductores multifrecuencia (hasta 5 frecuencias en todos los transductores, y hasta 7 frecuencias en los transductores dedicados THI)
Amplificador integrado en el cuerpo de los transductores ("Chip in de Tip") Filtro digital de eliminación de artefactos
Memoria digital de imagen con capacidad aproximada de 511 imágenes Sistema de alta velocidad de barrido
CONCURSO Empresa licitadora:
LOTE 4 ECÓGRAFO UROLÓGICO Marca
Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Plataforma digital
Transductores de gran ancho de banda
Aproximadamente 5.120 canales de proceso de señal Rango dinámico superior a 170 DB
Rango de frecuencias de 2 a 16 Mhz aproximadamente Segundo armónico de tejidos
Modos de Trabajo 2D
Modo M
Doppler Pulsado y Color Duplex y triplex
Doppler Tisular
Tecnología IQPAC (ETD Y ACI)
Monitor color de alta resolución con un tamaño mínimo de 17", con mandos para control de contraste y brillo, ajustable y orientable en todas las direcciones Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
Impresora térmica digital B/N. 3D, compatible con 2D y color Paquete de cuantificación
Posibilidad de conexión simultánea de 3 transductores Teclado sellado
Transductor transrectal con las siguientes características: Multifrecuencia (hasta 6 frecuencias) de 5 a 10 mHz Disponibilidad de exploración biplano simultáneo
Dispositivo para punción ecográficamente dirigida con canal de punción interno a la sonda y desmontable
Doppler color
Boton en sonda para cambiar de plano:star/stop/print
Transductor convex para exploraciones transabdominales con las siguientes características:
Atta resolución
Espectro de frecuencia entre aproximadamente 2.5 Mhz y 6 Mhz Dispositivo para punción ecográficamente dirigida
Boton en sonda para cambiar de plano:star/stop/print
Conexión con sistemas de información del hospital (HIS, RIS y PACS) Disposición de servicios DICOM
MEJORAS TÉCNICAS VALORABLES Profundidad de scaneo desde 0,5 hasta 28 cms.
Teclado y monitor ajustable en altura
CONCURSO Empresa licitadora:
LOTE 5 ECOGRAFOS DOPPLER COLOR Marca
Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Sistema digital de generación de haz ultrasónico
Focalización automática
Tratamiento digital de la imagen Rango dinámico:140dB
Periféricos integrados en el equipo y control de los mismos desde el teclado, alfanumérico e iluminado
Selección de frecuencias independientes para 2D y Doppler Trazado automático de Doppler
Profundidad de exploración:25 cm
Armónico de tejidos por inversión de pulso y filtraje dinámico Configuraciones predefinidasde fábrica para todas las aplicaciones Configuraciones programables por el usuario
Autotrazado automático de medidas
Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
Conexión simultánea de sondas:3
Zoom de magnificación en lectura y escritura
Modos de imagen: B, M, Doppler color, Doppler pulsado, Power Doppler, Duplex y Triplex
Monitores:
Color, no entrelazado, alta resolución Tamaño:17"
Ajuste digital de brillo y contraste
Pantalla multiimagen en vivo y congelado Ajustable en altura, rotación e inclinación 256 escalas de grises y 64 niveles de color Sondas
Electrónicas, multifrecuencia, banda ancha, alta resolución y baja impedancia Preparadas para funcionamiento con Doppler
Frecuencias por sonda en modo B:4 Número de sondas:3
Tipos:
1) Convex: de 2,5 - 5 Mhz o similar, para aplicaciones abdominales, renales, obstétricas, etc..
2) Microconvex: de 4 - 9 Mhz ó similar, para neonatología (transcraneal) 3) Lineal: de 5 - 13 Mhz ó similar, para aplicaciones de partes pequeñas, superficiales, músculoesquelético, etc..
Impresoras:
Térmicas digitales en blanco y negro Revisión y archivo de imágenes:
Almacenamiento y revisión de imágenes estáticas y dinámicas Inserción de textos y mediciones en imágenes almacenadas Capacidad de almacenamiento de imágenes (cine-loop):256 Mb Sistema de archivo permanente de imágenes en DVD, CD ó MOD CDRW:650 Mb
MEJORAS TÉCNICAS VALORABLES 1) Tratamiento digital de la imagen
De 9 a 12 bits De 13 a 15 bits Más de 15 bits 2) Rango dinámico De 141 a 180 dB De 181 a 220 dB Más de 220 dB 3) Profundidad de exploración De 26 a 30 cm Más de 30 cm.
4) Conexión simultánea de más de tres sondas 5) Tamaño del monitor
19 pulgadas 21 pulgadas
6) Capacidad de almacenamiento digital de imágenes superior a 256 Mb 7) Inclusión de una cuarta sonda con cada ecógrafo
8) Más de 4 frecuencias de sondas en modo b 9) Disco duro interno de 250 Gb o superior
Empresa licitadora:
LOTE 6 EQUIPOS DE MONITORIZACIÓN OBSTÉTRICA Nº de Orden 6.1.-MONITORES FETALES
Marca Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Monitorización externa de:
Frecuencia cardiaca fetal por ultrasonidos La actividad uterina, con sensibilidad ajustable
Perfil del movimiento fetal con posibilidad de envío a la central Monitorización interna de:
Frecuencia cardiaca fetal por ECG directo y electrodos de espiral simple o doble. El transductor debe estar provisto de aislamiento de circuito electrónico de medida
Presión intrauterina Parámetros maternos:
Frecuencia cardiaca materna con visualización de ecg materno en pantalla Saturación periférica de oxígeno (SATpO2)
Monitorización no invasiva de la presión arterial (PANI) con manguito reutilizable Pantalla color de 15" configurable y táctil
Memoria interna con almacenamiento de parámetros maternos y trazas fetales de al menos 1 hora
Alarmas de todos los parámetros con protocolo Reloj de test no estresante
Accesorios necesarios para su completo funcionamiento
Registro de datos almacenados que permita imprimir un episodio a partir de memoria interna
Conexión a unidad central mediante interface LAN
MEJORAS TÉCNICAS VALORABLES Posibilidad de monitorización gemelar
Posibilidad de monitorización de trillizos de al menos 1 monitor Led de identificación de transductor
Presión intrauterina que permita amnioinfusión simultáneamente CONCURSO
Nº de Orden 6.2.-CENTRAL DE MONITORIZACIÓN OBSTÉTRICA Marca
Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Compatibilidad con los monitores fetales descritos con el apartado 6.1 de este Lote
Conexión simultánea de 8 monitores fetales con posibilidad de ampliación Recepción de señal en tiempo real
Alarmas:
Bradicardia y taquicardia
Bradicardia severa y taquicardia severa Pérdida de señal
Número de deceleraciones y tipo Número de aceleraciones y tipo Variabilidad en amplitud y frecuencia
Test no estresante con informe automático sobre el cumplimiento de los criterios Representación del perfil de movimiento fetal
Monitorización de la frecuencia cardiaca, la PANI y la SATpO2 maternas
Pantalla de al menos 21" orientable que permita controlar simultáneamente los 8 procesos Posibilidad de conexión vía modem con monitores obstétricos lejanos
Posibilidad de recibir señales por telemetría
Estación de trabajo integrada con un puesto de trabajo
Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
Conexión con sistemas de información del hospital (HIS, RIS y PACS) MEJORAS TÉCNICAS VALORABLES Partograma
Pantalla táctil
CONCURSO Empresa licitadora:
LOTE 7 MONITOR DE ACCESOS VASCULARES Marca
Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Monitor ultrasónico no invasivo para medidas de flujo real de bomba, recirculación en
el acceso, flujo del acceso
Capacidad para realizar las mediciones entre 8 y 10 minutos por paciente Portátil
Funcionamiento mediante sensores de ultrasonidos colocados en la línea arterial y venosa, aproximadamente a unos 5- 10 cm de la conexión de la aguja
Dotado de unidad de detección electrónica de flujos
Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del sistema de información hospitalaria (HIS)
CONCURSO Empresa licitadora:
LOTE 8 MONITOR DE ACCESOS VASCULARES DIFICILES Marca
Modelo
CARACTERISTICAS MÍNIMAS Cumple
(Si/No)
Referencia en la Oferta Técnica
(página) Imagen en modo B, Doppler y codigos de color
Procesamiento de datos con ajuste retrospectivo de las imágenes en modo B y de los parámetros Doppler
Reconocimiento automático de las sondas ultrasónicas al inicio de la exploración Transportable
Bateria recargable
Sonda vascular de 5 a 13 Mhz
Sonda de 2 a 5,5 mHz para grandes vasos Sonda de 1,5 a 4 mHz para ecocardiografía
Software en español para gestión de resultados, archivo, registro, informes e imágenes en formato PDF con captura de datos contextuales provenientes del Conexión con sistemas de información del hospital (HIS, RIS y PACS)
MEJORAS TÉCNICAS VALORABLES Formación del personal médico del Servicio (mínimo 10 horas) Peso menor de 5 Kg.
