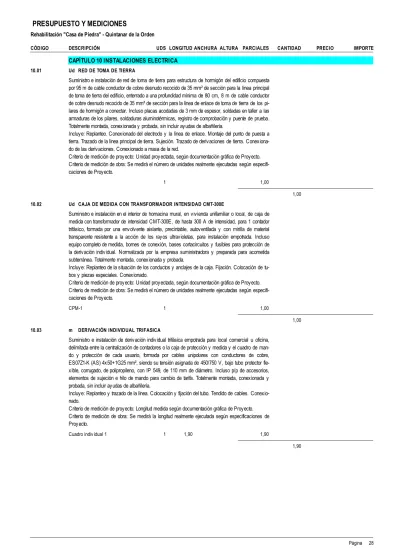

PRESUPUESTO Y MEDICIONES

(1)

CAPÍTULO 10 INSTALACIONES ELECTRICA 10.01 Ud RED DE TOMA DE TIERRA

Suministro e instalación de red de toma de tierra para estructura de hormigón del edificio compuesta por 95 m de cable conductor de cobre desnudo recocido de 35 mm² de sección para la línea principal de toma de tierra del edificio, enterrado a una profundidad mínima de 80 cm, 8 m de cable conductor de cobre desnudo recocido de 35 mm² de sección para la línea de enlace de toma de tierra de los pi-lares de hormigón a conectar. Incluso placas acodadas de 3 mm de espesor, soldadas en taller a las armaduras de los pilares, soldaduras aluminotérmicas, registro de comprobación y puente de prueba. Totalmente montada, conexionada y probada, sin incluir ayudas de albañilería.

Incluye: Replanteo. Conexionado del electrodo y la línea de enlace. Montaje del punto de puesta a tierra. Trazado de la línea principal de tierra. Sujeción. Trazado de derivaciones de tierra. Conexiona-do de las derivaciones. ConexionaConexiona-do a masa de la red.

Criterio de medición de proyecto: Unidad proyectada, según documentación gráfica de Proyecto. Criterio de medición de obra: Se medirá el número de unidades realmente ejecutadas según especifi-caciones de Proyecto.

1 1,00

1,00 558,05 558,05

10.02 Ud CAJA DE MEDIDA CON TRANSFORMADOR INTENSIDAD CMT-300E

Suministro e instalación en el interior de hornacina mural, en vivienda unifamiliar o local, de caja de medida con transformador de intensidad CMT-300E, de hasta 300 A de intensidad, para 1 contador trifásico, formada por una envolvente aislante, precintable, autoventilada y con mirilla de material transparente resistente a la acción de los rayos ultravioletas, para instalación empotrada. Incluso equipo completo de medida, bornes de conexión, bases cortacircuitos y fusibles para protección de la derivación individual. Normalizada por la empresa suministradora y preparada para acometida subterránea. Totalmente montada, conexionada y probada.

Incluye: Replanteo de la situación de los conductos y anclajes de la caja. Fijación. Colocación de tu-bos y piezas especiales. Conexionado.

CPM-1 1 1,00

1,00 1.250,72 1.250,72

10.03 m DERIVACIÓN INDIVIDUAL TRIFASICA

Suministro e instalación de derivación individual trifásica empotrada para local comercial u oficina, delimitada entre la centralización de contadores o la caja de protección y medida y el cuadro de man-do y protección de cada usuario, formada por cables unipolares con conductores de cobre, ES07Z1-K (AS) 4x50+1G25 mm², siendo su tensión asignada de 450/750 V, bajo tubo protector fle-xible, corrugado, de polipropileno, con IP 549, de 110 mm de diámetro. Incluso p/p de accesorios, elementos de sujeción e hilo de mando para cambio de tarifa. Totalmente montada, conexionada y probada, sin incluir ayudas de albañilería.

Incluye: Replanteo y trazado de la línea. Colocación y fijación del tubo. Tendido de cables. Conexio-nado.

Criterio de medición de proyecto: Longitud medida según documentación gráfica de Proyecto. Criterio de medición de obra: Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.

Cuadro indiv idual 1 1 1,90 1,90

(2)

10.04 Ud CUADRO SECUNDARIO SUBCUADRO - CUADRO INDIVIDUAL 1.3

Suministro e instalación de cuadro secundario Subcuadro Cuadro individual 1.3 formado por cajas empotrables de material aislante con puerta opaca, para alojamiento de dispositivos individuales de mando y protección. Incluso elementos de fijación, regletas de conexión y cuantos accesorios sean necesarios para su correcta instalación. Totalmente montado, conexionado y probado, sin incluir ayu-das de albañilería.

Incluye: Replanteo. Colocación de las cajas para el cuadro secundario. Montaje de los componen-tes.

Subcuadro Cuadro indiv idual 1.3 1 1,00

1,00 2.161,55 2.161,55

Suministro e instalación de cuadro secundario Subcuadro Cuadro individual 1.2 formado por caja empotrable de material aislante con puerta opaca, para alojamiento de dispositivos individuales de mando y protección. Incluso elementos de fijación, regletas de conexión y cuantos accesorios sean necesarios para su correcta instalación. Totalmente montado, conexionado y probado, sin incluir ayu-das de albañilería.

Incluye: Replanteo. Colocación de la caja para el cuadro secundario. Montaje de los componentes. Criterio de medición de proyecto: Unidad proyectada, según documentación gráfica de Proyecto. Criterio de medición de obra: Se medirá el número de unidades realmente ejecutadas según especifi-caciones de Proyecto.

1,00 1.871,74 1.871,74

Suministro e instalación de cuadro secundario Subcuadro Cuadro individual 1.1 formado por cajas empotrables de material aislante con puerta opaca, para alojamiento de dispositivos individuales de mando y protección. Incluso elementos de fijación, regletas de conexión y cuantos accesorios sean necesarios para su correcta instalación. Totalmente montado, conexionado y probado, sin incluir ayu-das de albañilería.

Incluye: Replanteo. Colocación de las cajas para el cuadro secundario. Montaje de los componen-tes.

1,00 1.967,91 1.967,91

10.07 Ud CUADRO INDIVIDUAL

Suministro e instalación de cuadro individual formado por caja empotrable de material aislante con puerta opaca, para alojamiento del interruptor de control de potencia (ICP) (no incluido en este precio) en compartimento independiente y precintable, 1 interruptor general automático (IGA) tetrapolar (4P) y otros dispositivos generales e individuales de mando y protección. Incluso elementos de fijación, re-gletas de conexión y cuantos accesorios sean necesarios para su correcta instalación. Totalmente montado, conexionado y probado, sin incluir ayudas de albañilería.

Incluye: Replanteo. Colocación de la caja para el cuadro. Montaje de los componentes. Criterio de medición de proyecto: Unidad proyectada, según documentación gráfica de Proyecto. Criterio de medición de obra: Se medirá el número de unidades realmente ejecutadas según especifi-caciones de Proyecto.

indiv idual 1 1,00

(3)

10.08 m LINEA DE ALIMENTACIÓN MONOFASICA FIJA

Suministro e instalación de línea de alimentación monofásica fija en superficie para cuadro secundario delimitada entre el cuadro general y el cuadro secundario, formada por cables unipolares con conduc-tores de cobre, H07V-K 2x25+1G16 mm², siendo su tensión asignada de 450/750 V, bajo tubo pro-tector de PVC rígido, blindado, roscable, de color negro, con IP 547, de 32 mm de diámetro. Incluso p/p de accesorios y elementos de sujeción. Totalmente montada, conexionada y probada.

1 0,99 0,99

1 8,17 8,17

9,16 21,03 192,63

10.09 m LINEA DE ALIMENTACIÓN TRIFÁSICA FIJA

Suministro e instalación de línea de alimentación trifásica fija en superficie para cuadro secundario de-limitada entre el cuadro general y el cuadro secundario, formada por cables unipolares con conducto-res de cobre, H07V-K 4x25+1G16 mm², siendo su tensión asignada de 450/750 V, bajo tubo protec-tor de PVC rígido, blindado, roscable, de color negro, con IP 547, de 40 mm de diámetro. Incluso p/p de accesorios y elementos de sujeción. Totalmente montada, conexionada y probada.

1 1,74 1,74

1,74 33,08 57,56

10.10 Ud RED ELÉCTRICA DE DISTRIBUCIÓN INTERIOR

Suministro e instalación de red eléctrica completa de distribución interior de subcuadro compuesta de los siguientes elementos: CANALIZACIÓN con tubo protector de PVC flexible, corrugado, con IP 545, para canalización empotrada; CABLEADO con conductores de cobre ES07Z1-K (AS); ME-CANISMOS: gama básica con tecla o tapa y marco de color blanco y embellecedor de color blan-co. Incluso cajas de empotrar con tornillos de fijación, cajas de derivación con tapas y regletas de conexión y cuantos accesorios sean necesarios para su correcta instalación. Totalmente montada, conexionada y probada, sin incluir ayudas de albañilería.

Incluye: Replanteo y trazado de canalizaciones. Colocación y fijación de los tubos. Colocación de cajas de derivación y de empotrar. Tendido y conexionado de cables. Colocación de mecanismos. Criterio de medición de proyecto: Unidad proyectada, según documentación gráfica de Proyecto. Criterio de medición de obra: Se medirá el número de unidades realmente ejecutadas según especifi-caciones de Proyecto.

de subcuadro 1 1,00

1,00 3.245,25 3.245,25

Suministro e instalación de red eléctrica completa de distribución interior de subcuadro compuesta de los siguientes elementos: CANALIZACIÓN con tubo protector de PVC flexible, corrugado, con IP 545, para canalización empotrada; CABLEADO con conductores de cobre ES07Z1-K (AS); ME-CANISMOS: gama básica con tecla o tapa y marco de color blanco y embellecedor de color blan-co. Incluso cajas de empotrar con tornillos de fijación, cajas de derivación con tapas y regletas de conexión y cuantos accesorios sean necesarios para su correcta instalación. Totalmente montada, conexionada y probada, sin incluir ayudas de albañilería.

Incluye: Replanteo y trazado de canalizaciones. Colocación y fijación de los tubos. Colocación de cajas de derivación y de empotrar. Tendido y conexionado de cables. Colocación de mecanismos. Criterio de medición de proyecto: Unidad proyectada, según documentación gráfica de Proyecto.

(4)

1,00 2.920,04 2.920,04

Suministro e instalación de red eléctrica completa de distribución interior de subcuadro compuesta de los siguientes elementos: CANALIZACIÓN con tubo protector de PVC flexible, corrugado, con IP 545, para canalización empotrada y tubo protector de polietileno, de doble pared, de color naranja, con IP 549, para canalización enterrada; CABLEADO con conductores de cobre ES07Z1-K (AS), RZ1-K (AS); MECANISMOS: gama básica con tecla o tapa y marco de color blanco y embellece-dor de color blanco. Incluso cajas de empotrar con tornillos de fijación, cajas de derivación con tapas y regletas de conexión y cuantos accesorios sean necesarios para su correcta instalación. Totalmen-te montada, conexionada y probada, sin incluir ayudas de albañilería.

Incluye: Replanteo y trazado de canalizaciones. Colocación y fijación de los tubos. Colocación de cajas de derivación y de empotrar. Tendido y conexionado de cables. Colocación de mecanismos. Criterio de medición de proyecto: Unidad proyectada, según documentación gráfica de Proyecto. Criterio de medición de obra: Se medirá el número de unidades realmente ejecutadas según especifi-caciones de Proyecto.

de subcuadro 1 1,00

1,00 2.016,55 2.016,55

(5)

CAPÍTULO 11 LUMINARIAS, ENCHUFES, MEGAFONIA Y SEGURIDAD 11.01 Ud LUMINARIA EMPOTRABLE LEDPLUS SEÑALIZACIÓN

Suministro de luminaria empotrable Ledplus señalización (D:28). Led blanco 0,4W - 24V.

59 59,00

59,00 90,92 5.364,28

11.02 Ud CAJA EMPOTR. LED PLUS INTERIOR Suministro de Led Plus interior, caja empotramiento cilíndrica D.28.

59 59,00

59,00 13,17 777,03

11.03 Ud ALIMENTADOR ELECTRONICO LED 24W

Suministro de alimentador electrónico Led 24W (90-260Vac24VdcTBD2/AS.004.24/E)

3 3,00

3,00 120,13 360,39

11.04 Ud LUMINARIA EMPOTRABLE COMFORT

Suministro de luminaria empotrable Comfort FL. 2x14/17W GR14q-1 PL-R con reflector metalizado y equipo electrónico.

4 4,00

4,00 159,21 636,84

11.05 Ud LUMINARIA PARED INDIVIDUAL

Suministro de luminaria de pared individual Glim cube con Led monocromatico UP light o down light 1W neutral white optica flood.

36 36,00

36,00 113,54 4.087,44

11.06 Ud ALIMENTADOR ELECTRONICO 3W Suministro de alimentador electrónico 3W, IP 20.

18 18,00

18,00 20,41 367,38

11.07 Ud LUMINARIA I24 SUPERFICIE (ORIENTABLE) Suministro de luminaria I24 de superficie orientable. T16 24W (L:600)

1 1,00

1,00 421,05 421,05

11.08 Ud METRO PROYECTOR PAR 30 S Suministro de metro proyector par 30 S 100W

19 19,00

19,00 89,59 1.702,21

(6)

11.10 Ud RAIL ELECTRIFICADO ESTANDAR 1000mm Suministro de rail electrificado estandar tres encendidos long. 1000 mm.

10 10,00

10,00 40,20 402,00

28 28,00

28,00 74,00 2.072,00

22 22,00

22,00 23,05 507,10

11.13 Ud UNION FLEXIBLE RAIL Unión flexible rail.

24 24,00

24,00 70,93 1.702,32

11.14 Ud CONEXIÓN C/ALIM. RAIL ESTANDAR Conexión con alimentación rail estandar.

30 30,00

30,00 26,23 786,90

11.15 ml CABLE SUSPENSIÓN PARA RAIL Suministro de cable de suspensión para rail.

1 84,00 84,00

84,00 10,15 852,60

11.16 ml CABLE ALIMENTACIÓN TENSIÓN RED Suministro de cable para alimentación de tensión.

1 2,00 2,00

2,00 23,05 46,10

11.17 Ud TAPA FINAL RAIL ESTANDAR Suministro de tapa final rail estandar.

2 2,00

2,00 23,05 46,10

11.18 m2 MONTAJE DE LUMINARIAS Instalación de luminarias

Incluye: Replanteo. Fijación en paramento mediante elementos de anclaje. Colocación. Criterio de medición de proyecto: Unidad proyectada, según documentación gráfica de Proyecto. Criterio de medición de obra: Se medirá el número de unidades realmente ejecutadas según especifi-caciones de Proyecto.

1 381,64 381,64

(7)

11.19 ud BASE ENCH.DESP.LEGRAND-DIPLO

Base enchufe con toma de tierra desplazada realizado en tubo PVC corrugado de D=13/gp.5 y con-ductor de cobre unipolar, aislados para una tensión nominal de 750 V. y sección 1,5 mm2. (activo, neutro y protección), incluído caja de registro, caja mecanismo universal con tornillo, base enchufe 10/16 A (II+T.T.) LEGRAND-DIPLOMAT B, así como marco respectivo, totalmente montado e ins-talado.

50 50,00

50,00 22,75 1.137,50

11.20 ud BASE ENCHUFE 25A LEGRAND

Base enchufe con toma de tierra lateral realizada en tubo PVC coarrugado de D=23/gp. 5 y conduc-tor de cobre unipolar aislados para una tensión nominal de 750 V. y sección 6 mm2., (activo, neutro y protección), incluído caja registro, caja mecanismos especial con tornillo, base enchufe de 25 A (II+T.T.) Legrand, totalmente montado e instalado.

10 10,00

10,00 33,90 339,00

11.21 ud TOMA TIERRA (PICA)

Toma tierra con pica cobrizada de D=14,3 mm. y 2 m. de longitud, cable de cobre desnudo de 1x35 mm2. conexionado mediante soldadura aluminotérmica.

1 1,00

1,00 82,66 82,66

11.22 ud EQUI. CAPTACIÓN RTV h= 14,5 m.

Equipo de captación de señales de TV terrenal y FM compuesto por antenas para UHF y FM, con tres tramos intermedios y uno superior de torreta de 3 m. de altura, placa base triangular de 30 cm. de lado, mástil de tubo de acero galvanizado de 3 m., cable coaxial y conductor de tierra de 6 mm2, hasta equipos de cabecera, completamente instalado.

1 1,00

1,00 1.071,61 1.071,61

11.23 ud EQUIPO CAPTACIÓN TV DIGITAL HISP

Equipo de captación de señales de RTV satélite analógica y digital, para el satélite HISPASAT, compuesto por antena parabólica de 1 m de diámetro tipo OFFSET, con conversor universal LNB de bajo factor de ruido, incluso cable coaxial, conectores y conductor de tierra de 6 mrn2 hasta equi-pos de cabecera, instalado.

1 1,00

1,00 353,67 353,67

11.24 ud RECINTO INST.TELECOMUNICACIONES

Recinto de instalación para telecomunicaciones modular, incluido red de alimentación vertical.

1 1,00

1,00 86,37 86,37

11.25 ud TOMA TELEFONO Y TB-RDSI

Toma para teléfono y redes digitales, realizada con canalización de PVC corrugado de D=13 incluído guía de alambre galvanizado, caja de registro, caja mecanismo universal con tornillo, tomas, así co-mo marco respectivo, totalmente co-montado e instalado.

4 4,00

4,00 11,90 47,60

11.26 ud TOMA RTV-FM

Toma RTV-FM realizada en canalización PVC corrugado de D=13 mm., incluyendo únicamente la toma TV-FM JUNG-CD 500 o similar, caja de mecanismo y alambre galvanizado.

(8)

11.27 ud TOMA TLCA

Toma TLCA, Televisión por cable, realizada en canalización PVC corrugado de D=13 mm., inclu-yendo toma, caja de mecanismo y alambre galvanizado.

10 10,00

10,00 17,31 173,10

11.28 ud PORTERO ELECTRONICO

Ud. Kit de portero electrónico, formado por placa exterior de cable, alimentador, abrepuertas standar y teléfono de comunicación, totalmente instalado y conexionado.

1 1,00

1,00 227,68 227,68

11.29 ud CENTRAL MICROPROCESADA1- 8 ZONAS RADIO

Central microprocesada de detección de robo e incendio bidireccional con recepción vía radio. Consta de 8 zonas (ampliables a 16) programables, opción para 8 salidas de relé programables, su-pervisión corte linea telefónica y cable de sirena, teclado de control alfanmérico en castellano, 2 sali-das PGM, batería. Medida la unidad instalada.

1 1,00

1,00 364,70 364,70

11.30 ud DET. INFRARROJO. VÍA RADIO

Detector infrarrojo pasivo vía radio bidireccional de 18 m. de alcance, 105º de apertura. Medida la unidad instalada.

16 16,00

16,00 69,20 1.107,20

11.31 ud SIRENA INTERIOR 1 TONO

Sirena de interior de 1 tono de 104 dB/1mt. de nivel sonoro, con 12 V.-CC. de alimentación y carca-sa de plástico color blanco. Medida la unidad instalada.

1 1,00

1,00 43,75 43,75

11.32 ud CÁMARA COMPACTA COLOR 1/3" 330 LÍN.

Cámara compacta de color, formato 1/3", iluminación 3 lux. F 1.4, 512x582 pixels, 330 líneas de re-solución horizontal, óptica 2,9 mm. F2,0, apariencia mini-domo, con alimentación 12 V. DC. Medida la unidad instalada.

6 6,00

6,00 367,16 2.202,96

11.33 ud VIDEOGRABADOR 24 HORAS

Videograbador de 4 entradas, 320 líneas B/N y 280 color de resolución, 4 cabezales. Modo de gra-bación 3/6/12/24 horas con audio o sin el. Gragra-bación por alarma. Salida R5-232. Generador incorpo-rado de fecha y hora y con alimentación de 220 V. Medida la unidad instalada.

1 1,00

1,00 487,95 487,95
