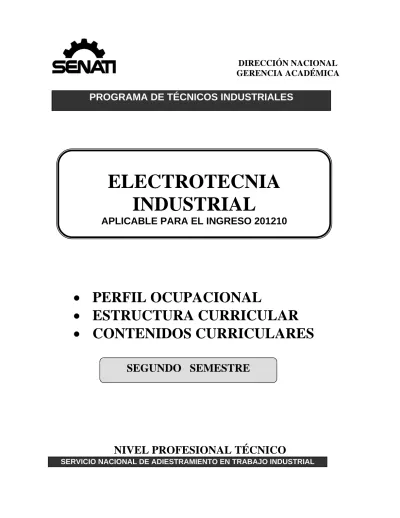

ELECTROTECNIA

INDUSTRIAL

APLICABLE PARA EL INGRESO 201210

PROGRAMA DE TÉCNICOS INDUSTRIALES

SEGUNDO SEMESTRE

(2)

CONTENIDOS CURRICULARES

CARRERA

: ELECTROTECNIA INDUSTRIAL

PROGRAMA : TÉCNICOS

INDUSTRIALES

NIVEL

: PROFESIONAL

TÉCNICO

Con la finalidad de uniformizar el desarrollo de la formación y capacitación profesional en la

carrera de ELECTROTECNIA INDUSTRIAL a nivel nacional y dando la apertura para un

mejoramiento continuo, se autoriza la APLICACIÓN Y DIFUSIÓN del perfil ocupacional y

contenidos curriculares correspondientes.

Los Directores Zonales, Jefes de Centros y Unidades de Formación Profesional son los responsables

de su difusión y aplicación oportuna.

AUTORIZACIÓN Y DIFUSIÓN

DOCUMENTO APROBADO POR EL GERENTE ACADÉMICO DEL SENATI N° de Páginas…...

48

...………..… Firma ………..

Lic. Jorge Chávez Escobar Fecha: ……….

(3)

FAMILIA OCUPACIONAL

:

ELECTROTECNIA

CARRERA

: ELECTROTECNIA

INDUSTRIAL

NIVEL PROFESIONAL TÉCNICO

1. DESCRIPCIÓN

El profesional técnico en electrotecnia industrial está formado para organizar, dirigir, ejecutar y controlar tareas de servicios y/o procesos productivos de instalaciones eléctricas industriales, mantenimiento de máquinas eléctricas y sistemas automatizados.

Hace uso de conocimientos tecnológicos para la instalación, operación y mantenimiento de máquinas y automatización de equipos de acuerdo a las normas técnicas.

Detecta y repara fallas identificando sus posibles causas planteando las modificaciones correspondientes de forma que se optimicen los procesos.

Dirige recursos humanos, a los cuales motiva al trabajo en equipo, actuando con equidad, ética y responsabilidad profesional.

2. COMPETENCIAS DE ACCIÓN PROFESIONAL

El profesional en electrotecnia industrial posee las competencias de acción profesional para realizar instalaciones industriales, mantenimiento de las máquinas eléctricas e instalación de sistemas de automatización en las empresas industriales.

2.1. Competencias Técnicas.

 Supervisa y/o ejecuta montaje instalación, mantenimiento y automatización de líneas de energía, máquinas, tableros, instrumentos y controles eléctricos, aplicando normas técnicas y de seguridad industrial.

 Prepara y verifica el correcto funcionamiento de los equipos e instrumentos a utilizarse en el proceso de montaje e instalación, automatización y/o mantenimiento integral, así como su adecuada operación.

 Identifica los elementos de medición, prueba y control de los instrumentos y equipos, aplicados en la operación del proceso, sea cual fuera la naturaleza de los condicionantes.

 Desarrolla programas de automatización eléctrica, controlando procesos electroneumáticos, electrohidráulicos e industriales mediante el uso de relés, contactores, temporizadores y señalizaciones.

 Selecciona, calibra e instala equipos de protección para sistemas eléctricos de potencia.

 Interpreta el estado de los parámetros eléctricos y define a partir de ellos actuaciones respetando normas establecidas.

(4)

4

 Interpreta datos de control y define a partir de ellos actuaciones respetando las normas establecidas.

 Utiliza medios y equipos informáticos en las labores inherentes a su actividad.  Controla el uso y manejo de herramientas, instrumentos, equipos y máquinas

inherentes a su actividad profesional, vigilando su adecuado mantenimiento.  Realiza instalaciones domiciliarias e industriales.

 Organiza y gestiona recursos humanos, sosteniendo relaciones y comunicación fluidas.

 Elabora presupuestos y se comunica a través de informes técnicos y otros documentos afines utilizando la informática.

 Interpreta información técnica en idioma inglés

2.2. Competencias Metódicas.

 Tiene la capacidad de autoreflexión, inter y autoaprendizaje para adaptarse a nuevos cambios e innovaciones tecnológicas.

 Planifica, programa y organiza sus propias actividades.

 Identifica, analiza y soluciona problemas en procesos productivos, utilizando la estrategia de mejora de métodos.

 Toma decisiones adecuadas y oportunas.

 Apoya y colabora en el desarrollo de la gestión de la producción.

2.3. Competencias Personales y Sociales.

 Mantiene buenas relaciones con todos los miembros de la empresa y propicia una comunicación eficaz a todo nivel.

 Tiene capacidad de autocrítica y trabaja en equipo.  Tiene disposición para asumir responsabilidades.

 Es creativo, líder, disciplinado, fiable y tiene confianza en sí mismo.  Es cooperativo, dispuesto a ayudar y asume responsabilidades sociales.  Valora, respeta y cumple normas laborales con responsabilidad.

3. AREAS DE RESPONSABILIDAD/TAREAS.

3.1. Realiza trabajos de Mecánica Aplicada.

 Efectúa mediciones mecánicas.

(5)

5

3.2. Realiza mediciones eléctricas y electrónicas.

 Ejecuta mediciones de magnitudes eléctricas y verifica características de dispositivos electrónicos utilizando instrumentos eléctricos y electrónicos.

 Detecta y repara fallas en instrumentos de medición eléctricos y electrónicos

3.3. Implementa y analiza circuitos eléctricos.

 Instala circuitos eléctricos resistivos, inductivos y capacitivos alimentados por corriente continua y alterna monofásica y trifásica.

 Analiza, verifica y aplica los principios que establecen las relaciones entre las magnitudes eléctricas de corriente continua y alterna monofásica y trifásica

3.4. Realiza Instalaciones Eléctricas.

 Ejecuta instalaciones eléctricas de interiores visibles, semivisibles y empotradas de iluminación y fuerza.

 Instala circuitos de comunicación, señalización, protección y alarma.

3.5. Implementa y analiza circuitos electrónicos analógicos.

 Prueba y reconoce componentes electrónicos analógicos.

 Ejecuta montaje, Detecta y repara fallas en circuitos electrónicos analógicos.

3.6. Implementa y analiza circuitos Electrónicos Digitales.

 Prueba y reconoce componentes electrónicos digitales.

 Ejecuta montaje de circuitos digitales combinacionales y secuenciales.  Detecta y repara fallas en circuitos electrónicos digitales.

3.7. Implementa y analiza circuitos electrónicos de aplicación industrial.

 Prueba y reconoce componentes electrónicos de potencia.

 Ejecuta montaje, Detecta y repara fallas en circuitos electrónicos de potencia.  Implementa circuitos con dispositivos fotoeléctricos.

3.8. Realiza montaje e instalación de Máquinas Eléctricas.

 Diseña y construye transformadores de pequeña potencia.

 Ejecuta conexiones y realiza pruebas en banco de transformadores de potencia.  Ejecuta conexiones y realiza pruebas en motores y generadores de CC. y C.A.

3.9. Selecciona e Implementa Sistemas de Protección.

 Ejecuta montaje de sistemas de protección.

 Ejecuta instalación de sensores, detectores y actuadores.  Programa y ejecuta mantenimiento en sistemas de protección.

(6)

6

3.10. Diseña e implementa sistemas de control automático.

 Ejecuta montaje, instalación y mantenimiento de tableros de control de motores eléctricos con contactores.

 Diseña e implementa circuitos de control automático para el mando de máquinas eléctricas con C.I. digitales.

3.11. Analiza e instala Redes Eléctricas.

 Monta subestación e instala circuitos de distribución de potencia.  Realiza prueba de dispositivos de media tensión.

 Instala sistemas de alumbrado público.

3.12. Realiza Reparación y Mantenimiento de Máquinas Eléctricas.

 Programa y ejecuta acciones de mantenimiento de máquinas eléctricas.  Ejecuta reparación y rebobinado de máquinas eléctricas.

3.13. Diseña e implementa sistemas de accionamiento Neumático y Oleohidráulico.

 Selecciona componentes neumáticos, electroneumáticos y electro-oleohidráulicos para aplicaciones específicas.

 Ejecuta montaje de circuitos de control y accionamiento neumáticos, electroneumáticos, y electro-oleohidráulicos.

 Detecta y repara fallas en sistemas neumático y oleohidráulico.

3.14. Diseña e implementa sistemas de control con Microprocesador o microcontrolador.

 Ejecuta montaje de sistemas con microprocesadores o microcontroladores.

 Implementa programas de control para aplicaciones industriales utilizando microprocesadores o microcontroladores.

 Ejecuta montaje de interface para el control de dispositivos industriales.

3.15. Realiza operaciones de control en Plantas Industriales.

 Ejecuta montaje, calibración y mantenimiento de actuadores, controladores, sensores, transmisores, y registradores.

 Realiza operaciones de control automático en plantas industriales.

3.16. Diseña e implementa sistemas de Control con PLC.

 Implementa programas de control para aplicaciones industriales utilizando PLC.  Instala y opera sistemas en red con PLC's.

(7)

7

3.17. Realiza pruebas en sistemas de Refrigeración y Aire Acondicionado.

 Ejecuta pruebas en sistemas de refrigeración doméstico e industrial.  Realiza pruebas en sistemas de aire acondicionado.

 Programa y realiza mantenimiento de sistemas de refrigeración.

3.18. Realiza mantenimiento de sistemas que utilizan energía renovable.

 Instala equipos utilizados en sistemas de generación de energía renovable.

 Ejecuta programa de mantenimiento en equipos de generación de energía renovable.

4. MÁQUINAS, EQUIPOS, HERRAMIENTAS Y MATERIALES

4.1. Máquinas, equipos

• Motores eléctricos: Monofásicos y Trifásicos de jaula de ardilla y de rotor devanado. • Motor de CC: Serie, Shunt, y Compound.

• Motor de Velocidad multiple.

• Generador de CC Serie, Shunt y Compound. • Generadores Sincrónicos y Asincrónicos. • Autotransformadores Monofásicos y Trifásicos. • Resistencias de Nicrom.

• Motores Universales.

• Transformadores Monofásicos y Trifásicos. • Transformadores de medición.

• Probador de Circuitos Integrados Analógicos y Digitales. • Compresor de aire.

• Módulo de entrenamiento Hidráulico. • Bobinadora.

• Arrancadores de estado sólido. • Variadores de velocidad. • Analizadores de redes. • Intercomunicadores. • Esmeril.

• Tablero de control de subestación eléctrica. • Módulo de entrenamiento de circuitos digitales.

• Módulo de entrenamiento de circuitos eléctricos con contactores. • Tablero de control de máquinas de CC.

• Servosistema de posición. • Servosistema de velocidad. • Motobomba.

• Módulo de entrenamiento de refrigeración. • Módulo de entrenamiento de aire acondicionado. • Módulo de generación con energía hidráulica. • Módulo de generación con energía eólica. • Módulo de generación con energía solar. • Módulo de entrenamiento de un ascensor. • Módulo de entrenamiento de control numérico. • Taladro de mano, y de pedestal.

• Osciloscopios Analógico y Digital • Generadores de Señal.

(8)

8

• Módulo de entrenamiento de control neumático. • Módulo de entrenamiento de control electroneumático. • Trazador de curvas de transistores.

• Modulo de aplicaciones de control por microprocesador. • Módulo de entrenamiento de microprocesadores. • Controlador lógico programable compacto y modular. • Microcomputadora.

• Software SCADA de supervisión.

• Software de simulación de circuitos eléctricos y electrónicos.

• Software de prueba y simulación de control neumático y electroneumático. • Software de prueba y simulación de control óleo hidráulico.

• Software de control distribuido.

• Módulo de entrenamiento de control de temperatura. • Módulo de entrenamiento de control de flujo.

• Módulo de entrenamiento de control de nivel. • Módulo de entrenamiento de control de presión.

• Transmisores de presión diferencial neumático y electrónico. • Transductores y convertidores.

• Registradores neumáticos y electrónicos (analógicos y digitales). • Controlador de procesos neumáticos y electrónicos.

• Indicadores digitales.

• Válvulas de accionamiento neumático. • Calibrador de instrumentos de control. • Manómetro patrón.

• Extractor de raíz cuadrada neumático y electrónico. • Resistencias de décadas.

• Manómetro de tubo en U.

• Manómetro mecánico y electrónico. • Seccionadores.

• Disyuntores.

• Reguladores de tensión monofásicos y trifásicos. • Banco de impedancia de carga.

• Bomba de vacío.

4.2. Herramientas

• Pie de Rey. • Goniómetro. • Micrómetro.

• Alicates: De Punta, de punta redonda, de punta semiredonda, corte diagonal, universal y pico de loro.

• Juego de destornilladores de punta plana, estrella, tipo phillips y relojero. • Pelacables.

• Martillos de Bola y Goma. • Prensa Terminales. • Cuchilla de Electricista • Termómetro de Alcohol. • Tornillo de banco.

• Llaves: de boca, corona, hexagonales. • Sierra de mano.

• Llave Inglesa y Francesa. • Sacabocados.

• Cinta métrica.

• Brocas de diámetros variados. • Cautín Eléctrico.

(9)

9

• Lupas con soporte.

• Desoldador. • Machos. • Terrajas. • Escariador. • Limas. • Compás. • Escuadras. • Rayadores. • Granetes. • Dobladora de tubos. • Llave de ratchet. • Juego de manifold. 4.3. Instrumentos

• Vatímetros Monofásicos y Trifásicos. • Volt-Amperímetros de CC y de CA. • Voltímetros Analógicos de CA y de CC. • Amperímetros Analógicos de CA y de CC. • LCR Meters • Q Meters. • Gausímetros. • Manómetros. • Galvanómetros. • Miliamperímetros Analógicos de CC. • Microamperímetro de CC.

• Multímetros analógicos y digitales. • Medidores de Distorsión. • Voltímetro electrónico • Puentes de Wheatstone. • Puentes de Kelvin. • Puentes de Koulraush. • Termómetro Digital. • Cosfímetros. • Frecuencímetros. • Indicadores de secuencia. • Indicadores de Tensión Eléctrica. • Ohmímetro.

• Megohmetro.

• Telurímetro analógico y digital.

• Multimetro tipo Pinza, Analógico y Digital. • Fasímetro.

• Contador de Energía activa: Monofásico y Trifásico. • Tacómetro de generación.

• Fototacómetro Digital. • Medidor multifunción. • Luxómetro.

4.4. Materiales

• Enchufes, tomacorrientes, interruptores, conmutadores. • Spray para limpia contactos.

• Cordón Mellizo. • Alambre rígido.

(10)

10

• Cable flexible.

• Circuitos Integrados Analógicos. • Circuitos Integrados Digitales. • Reles de 12 V DC. • Micro reles de 5 V DC. • Contactores de CC 24 V. • Contactores de CA de 220 V. • Temporizadores a la conexión. • Protoboard.

• Cable telefónico multipar. • Bananas hembra y macho. • Cinta aislante

• Cinta masking tape. • Cinta de Algodón.

• Pulsadores electricos NC y NO. • Pulsadores para circuito impreso. • Soldadura multicore (estaño 60/40). • Porta-reles.

• Pasta decapante. • Plumón de tinta indeleble. • Resistencias de varios valores.

• Condensadores, electrolíticos, cerámicos, de poliester, de papel, etc. • Potenciómetros logarítmicos, lineales; de potencia y tipo trimpot. • Condensadores trimmers.

• Pegamento de resina.

• Transistores, triacs, scr, diac, diodos. • Baterías Alcalinas de 9V, y de 1,5V. • Enchufes. • Placa Impresa. • Termocuplas. • PT100. • Termistores. • Transductores de fuerza LVDT. • Galgas extensiométricas. • Interruptores simples, dobles. • Tomacorrientes.

• Lámparas incandescentes. • Fusibles (Distintos tipos y clases). • Fotoresistencias, y fototransistores. • Carta banda para registrador.

• Diskette de 3 ½.

• Aceite hidráulico (hidrolina). • Aceite turbinol.

• Borneras de 6 mm. • Equipo fluorescente.

• Equipo de fluorescente de arranque instantáneo. • Correas de seguridad. • Cloruro férrico. • Teflón. • Plancha de metal de ¼ y ½. • Portalámpara E - 14. • Cocodrilos. • Plancha de acrílico • Tubos de PVC.

(11)

11

• Alambre esmaltado.

• Spaguetti.

• Lámparas de neón. • Pasacables.

• Chapas de material ferromagnetico. • Papel pescado. • Interruptores Termomagnéticos. • Interruptores de levas. • Fines de carrera. • Lámparas piloto. • Sensores magnéticos. • Sensores capacitivos.

• Grapas para madera, y grapas para cemento.

• Cajas de paso, cajas rectangulares, cajas octogonales.

5. APTITUDES FISICAS Y PERSONALES.



Destreza manual y buena coordinación motora para trabajos eléctricos y mecánicos con herramientas e instrumentos.



Buen control emocional y físico para trabajos en altura.



Sensibilidad auditiva para identificar o localizar sonidos, ruidos o alarmas.



Movilidad y sensibilidad en los miembros inferiores y superiores. Piernas sanas (Posición de pie), dedos hábiles y ágiles.



Buena percepción visual. No debe padecer daltonismo.



Percepción del espacio, medidas formas y volúmenes.

6. ENTORNO

LABORAL

El profesional egresado de la carrera de Electrotecnia Industrial está en condiciones

de desempeñarse técnicamente en.



Empresas mineras.



Refinerías petroquímicas.



Industria del Plástico.



Empresa de servicios industriales.



Fábrica del cuero y calzado.



Fábrica procesadora de alimentos.



Fábrica de bebidas.



Fábrica de confecciones textiles industriales.



Plantas de Generación y Distribución Eléctrica.



Empresas de comercialización de productos eléctricos y electrónicos para uso industrial, así como el servicio de mantenimiento post venta.

(12)

12 PROGRAMA DE TÉCNICOS INDUSTRIALES

CARRERA: ELECTROTECNIA INDUSTRIAL

 ESQUEMA OPERATIVO

 ESTRUCTURA CURRICULAR

 CURSOS:

- Dibujo Técnico

- Mecánica Aplicada

- Circuitos y Mediciones Eléctricas

- Instalaciones Eléctricas Domiciliaria

- Matemática Aplicada

- Física Aplicada

- Técnicas de la Comunicación Oral

- Seguridad e Higiene Industrial

(13)

13 ESQUEMA OPERATIVO

PROGRAMA DE TÉCNICOS INDUSTRIALES

CARRERA: ELECTROTECNIA INDUSTRIAL

P R UE BA D E APTI TU D E.G. F.C. F.C. F.C. F.C. F.C.

F.P.E. F.P.E. F.P.E.

20 1 20 1 20 1 20 1 20 1 20 1

Leyenda:

DURACIÓN (HORAS) ETAPAS

Formación en Centro

Formación Práctica en Empresa Evaluación Semestral Evaluación Final Estudios Generales V VI FC (630) FPE (336) FC (630) FPE (336) Formación en Centro Formación en Centro y Empresa FC (630) FC (693) FC (756) _{FPE (336)}FC (630) I II SEMANAS SEMESTRE III IV NIVEL PROFESIONAL TÉCNICO CONVOCATORIA PROMOCIÓN INSCRIPCIÓN INICIO F.C. F.P.E. 4977horas E.G.

(14)

14 DESARROLLO DE LA FORMACIÓN PRÁCTICA EN LA EMPRESA

ALTERNATIVA A

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 Grupo A Grupo B SENATI (5 hrs/día) (6 días/semana) (30 hrs/ semana) 150 hrs EMPRESA (7 semanas) 320 hrs SENATI (10 hrs/día) (6 días/semana) (60 hrs/semana) 420 hrs SENATI (5 hrs/día) (30 hrs/sem) 60 hrs SEMANA SENATI (5 hrs/día) (6 días/semana) (30 hrs/ semana) 150 hrs SENATI (10 hrs/día) (6 días/semana) (60 hrs/semana) 420 hrs EMPRESA ( 7 semanas) 320 hrs SENATI (5 hrs/día) (30 hrs/sem) 60 hrs

ALTERNATIVA B

08:00 18:00 19:00 21:00 07:45 16:30 19:00 Ju SENATI

Módulos Transversales = 6 horas

Sa GRUPO A

GRUPO B

Ma

SENATI

Módulos Transversales = 6 horas 21:00 Ma Lu EMPRESA 18 horas 08:00 18:00 Lu SENATI

Módulos Formativos = 24 horas

Mi

Mi Vi

SENATI

Módulos Formativos = 24 horas

Sa EMPRESA 18 horas Vi Ju 07:45 16:30

ALTERNATIVA C

08:00 18:00 07:45 12:45 13:30 18:30 18:00 08:00 SENATI 15 horas REFRIGERIO SENATI 15 horas Sa Vi Vi EMPRESA 18 horas Sa Ju Mi SENATI 15 horas REFRIGERIO Ju Ma Lu Ma GRUPO B SENATI 15 horas Mi EMPRESA 18 horas Lu GRUPO A 07:45 12:45 13:30 18:30

ALTERNATIVA D

I II III IV V VI Turno

Mañana SENATI SENATI SENATI

Turno Tarde Turno

Noche SENATI SENATI SENATI

Empresa Empresa Empresa

(15)

15

Teoría Labora torio Sub total Total SCIU-125 Matemática 84 84

SCIU-126 Física y Química 63 63

SCIU-124 Dibujo Técnico 63 63

SPSU-828 Lenguaje y Comunicación 42 42

SINU-123 Informática Básica 42 42

SPSU-829 Técnicas y Métodos de Aprendizaje Investigativo 42 42

SPSU-753 Desarrollo Personal 21 21

SPSU-754 Taller de Liderazgo y Desarrollo de la Inteligencia

Emocional 21 21

EETT - 119 Dibujo técnico 19 44 63

EETT - 120 Mecánica aplicada 19 44 63

EETT - 122 Instalaciones eléctricas domiciliaria 32 73 105

EETT - 225 Matemática aplicada 63 63

EETT - 226 Física aplicada 63 63

SPSU - 801 Técnicas de la Comunicación Oral 21 21

CGEU - 163 Seguridad e Higiene Industrial 42 42

SCIU-110 Ecología y Desarrollo Sostenible 63 63

EETT-224 Instalación de sistemas electrotécnicos

industriales 32 73 105

EETT-227 Electrónica analógica 32 73 105

EETT-317 Programación y diseño eléctrico 19 44 63

EETT-318 Máquinas eléctricas 50 118 168

EETT-319 Sistemas de protección 32 73 105

EETT-320 Electrónica digital 44 103 147

SGAU-222 Sociedad y economía 63 63

SINU-112 Computación e Informática 105 105

EETT-422 Electrónica de potencia 32 73 105

EETT-423 Mantenimiento de sistemas electrotécnicos 32 73 105

EETT-424 Redes eléctricas y comunicaciones 38 88 126

EETT-425 Electrónica de control 38 88 126

EETT-427 FORMACIÓN PRÁCTICA EN EMPRESA I 336 336

SGAU-223 Relaciones en el Entorno del Trabajo 63 63

SITU-101 Investigación tecnológica I 84 84

EETT-502 Inglés técnico 84 84

EETT-503 Sistemas de control 50 118 168

EETT-504 Plantas industriales 44 103 147

EETT-505 Informática industrial 25 59 84

EETT-507 FORMACIÓN PRÁCTICA EN EMPRESA II 336 336

SITU-109 Investigación tecnológica II 25 59 84

SGAU-224 Gestión y Dirección de Empresas 84 84

EETT-623 Control de procesos 38 88 126

EETT-624 Refrigeración y aire acondicionado 38 88 126

EETT-625 Gestión de seguridad y salud ocupacional 63 63

EETT-626 Desarrollo de proyectos de investigación 38 88 126

SPSU-721 Formación y orientación III 21 21

EETT-628 FORMACIÓN PRÁCTICA EN EMPRESA III 336 336

TOTAL 1977 3000 4977 4977 237 V VI 756 SCOU-131 Inglés 252 252 I EG 693

EETT - 228 Circuitos y mediciones eléctricas 82 191 273

CRÉDITOS:

ESTRUCTURA CURRICULAR

CARRERA: ELECTROTECNIA INDUSTRIAL (EETT)

SEM

Materia-Curso Curso

Duración NIVEL: PROFESIONAL TÉCNICO

630 966 III 966 966 IV II FB

(16)

16 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

Familia Ocupacional: Electrotecnia Módulo profesional : Instalaciones Eléctricas Industriales Semestre : II

Carrera : Electrotecnia Industrial Unidad Didáctica (Curso) : Dibujo Técnico Duración total : 63 horas

OBJETIVO GENERAL: El participante elaborará e interpretará planos electrotécnicos según simbología de Norma Técnica Peruana e internacional

HORAS OBJETIVOS ESPECÍFICOS

CONTENIDOS DE APRENDIZAJE PROYECTOS/TAREAS DE

APRENDIZAJE TECNOLOGÍAS/ CIENCIAS APLICADAS CRITERIOS DE EVALUACIÓN

12 Dibujará esquemas eléctricos de alumbrado y tomacorrientes de acuerdo a Normas Técnicas.

Dibujará e interpretará los símbolos de conexión, protección y medición para la distribución de las instalaciones eléctricas.

Plano eléctrico domiciliario. Introducción al Dibujo Electrotécnico.

Simbología básica según Norma Técnica. La Red - clases. Tipos de esquemas eléctricos

Desconexión – Representación gráfica – Tomacorrientes con sistemas de protección – Sistema de conmutación – Mediciones: medidor monofásico de energía KW/h

Esquema de Pozo a tierra.

Dibuja correctamente esquemas eléctricos de circuitos de alumbrado,

tomacorrientes, sistema de protección y distribución; aplicando Normas Técnicas.

12 Dibujará esquemas de conexiones con transformadores monofásicos y trifásicos

Plano de una subestación de distribución eléctrica

Transformador monofásico. Estructura. Representación grafica.

Transformador Trifásico. Estructura. Representación grafica-Tableros de medición industrial.

Dibuja correctamente esquemas eléctricos de conexiones de transformadores monofásicos y trifásicos, aplicando Normas Técnicas.

12 Dibujará esquemas de conexiones con máquinas generadoras de energía eléctricas

Plano de instalación de un generador

eléctrico. Generador de corriente alterna monofásica . Generador de corriente alterna trifásica Generador de corriente continua,

Dibuja correctamente esquemas eléctricos de conexiones de transformadores monofásicos y trifásicos, aplicando Normas Técnicas.

(17)

17 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

Carrera : Electrotecnia Industrial Unidad Didáctica (Curso) : Dibujo Técnico Duración total : 63 horas

OBJETIVO GENERAL: El participante elaborará e interpretará planos electrotécnicos según simbología de Norma Técnica Peruana e internacional

10 Dibujará esquemas de conexiones con máquinas rotativas de energía eléctricas

Plano de instalación de motor eléctrico Motor de corriente alterna y corriente continua Dibuja correctamente esquemas eléctricos de conexiones de transformadores monofásicos y trifásicos, aplicando Normas Técnicas.

11 Dibujará esquemas de funcionamiento de fuente de tensión de corriente continua

Esquema electrónico de una fuente de

tensión DC Diodos. Resistencias. Condensadores. Potenciómetros. Transistores. Reguladores Dibuja correctamente esquema electrónico de una fuente de tensión DC, aplicando Normas Técnicas.

(18)

18 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

Carrera : Electrotecnia Industrial Unidad Didáctica (Curso) : Mecánica Aplicada Duración total : 63 horas

OBJETIVO GENERAL: El participante desarrollará habilidades y conocimientos de mecánica que le permitirá realizar tareas de instalaciones electrotécnicas

12 Medirá y trazará planchas metálicas.

Tablero de distribución de iluminación

- Regla metálica - Calibrador Vernier

- Lectura del calibrador Vernier - Escuadra de precisión - El trazado plano - Técnicas de trazado - Instrumento de trazar

Mide y traza planchas metálicas.

15 Cortará y limará planchas metálicas. Realizará agujeros cuadrados en planchas metálicas

- Limado de Material delgado - Limado de Rebabas. - Técnica de cincelado - Tijera de mano y de banco - Técnica de cincelado

Corta y lima planchas metálicas.

6 Graneteará y Taladrará agujeros en planchas metálicas.

- El granete

- Técnica del graneteado, Martillo y Mazo - Taladradores, Sujeción de la broca Helicoidal - Porta Brocas y conos de reducción

- Accesorios para fijar piezas - Broca helicoidal, Avellanadores - Agujerear plancha usando sacabocado

Granetea y taladra agujeros en planchas metálicas.

(19)

19 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

Carrera : Electrotecnia Industrial Unidad Didáctica (Curso) : Mecánica Aplicada Duración total : 63 horas

OBJETIVO GENERAL: El participante desarrollará habilidades y conocimientos de mecánica que le permitirá realizar tareas de instalaciones electrotécnicas

3 Doblará planchas metálicas y pestañas.

Unirá planchas con remaches.

Tablero de distribución de iluminación

- Doblado de plancha metálica. - Martillo y Mazo

- Técnica de Remachado

Dobla planchas metálicas y pestañas. Une planchas metálicas con remache

6 Preparará material delgado para roscado. Roscará planchas metálicas.

- Roscas nociones tipos nomenclatura - Roscado de agujeros pasantes y no pasantes - Calcular broca para pasar machos

- Machos manuales - Porta machos

- Resistencia de materiales. Torque de un tornillo.

Prepara material delgado para roscado Rosca plancha metálica

6 Preparará superficies y pintará tablero de distribución de Iluminación

Tapa de tablero de distribución de iluminación

- Normas de colores en electricidad - Pinturas y solventes

- Uso de compresora

Pinta Tablero de Distribución

6 Armará y desarmará mecanismos.

- Montaje mecánico - Tipos de tornillos - Llaves para ajustar - Destornillador manual - Alicates manuales

Arma y desarma componentes del tablero.

Monta y desmonta tuercas y tornillos 3 Montará elementos de entrada y

fijación de cables - Prensaestopas - Montaje de prensaestopas Monta elementos de entrada y fijación de cables 6 EVALUACIÓN FINAL

(20)

20 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

Carrera : Electrotecnia Industrial Unidad Didáctica (Curso) : Circuitos y Mediciones Eléctricas Duración total: 273 horas

OBJETIVO GENERAL: El participante desarrollará conocimientos y habilidades que le permitirá la elaboración de circuitos eléctricos y la medición de magnitudes eléctricas, según NTP.

30

Identificará y clasificará materiales conductores y resistivos de la corriente eléctrica.

Verificar ley de Ohm en circuitos eléctricos resistivos

- Electricidad; Introducción - Materiales Conductores; tipos. - Materiales Aislantes; tipos.

- Definición de Resistencia Eléctrica; unidades de medida múltiplos y sub-múltiplos.

- La Conductividad; simbología, unidades.

- Tipos de resistencias resistividad, resistencia en conductores.

- Variación de la resistencia eléctrica con la variación de la temperatura.

Reconoce y clasifica materiales conductores y resistivos de la corriente eléctrica

Identificará fuente de tensión y de corriente continua.

- Fuentes de tensión; unidades de medida múltiplos y sub-múltiplos.

- Corriente Eléctrica DC ; simbología, unidades de medida múltiplos y sub-múltiplos.

Reconoce fuente de tensión y de corriente continua.

Elaborará circuitos eléctricos serie, paralelo y mixto.

- La Ley de Ohm.

- Código de colores para resistores

- Circuitos eléctricos resistivos; serie, paralelo y mixto.

- Circuito Divisor de Tensión. - Circuito Divisor de Corriente.

Elabora circuitos eléctricos serie, paralelo y mixto

(21)

21 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

Medirá tensión e intensidad eléctrica en los circuitos eléctricos con

corriente continua. Verificar ley de Ohm en circuitos eléctricos resistivos

- Instrumentos, simbología, tipos, partes y funcionamiento.

- Multímetro, simbología, partes escala y empleo. - Medición de la Tensión.

- Medición de la Intensidad.

- Medición de la Resistencia Eléctrica. Megóhmetro. - Aplicar rango de medición de voltímetro y

amperímetro.

Mide tensión e intensidad eléctrica en los circuitos eléctricos con corriente continua

14

Aplicará leyes básicas de electricidad en la elaboración de circuitos eléctricos con elementos resistivos.

Verificar ley de Kirchoff en circuitos eléctricos resistivos

- Leyes de Kirchoff. Primera y segunda Ley. - Teoría de mallas.

- Resolución de circuitos eléctricos - Teorema de Thevenin

- Teorema de Norton - Teorema de Superposición. - Ejercicios de aplicación

Aplica leyes básicas de electricidad en la elaboración de circuitos eléctricos con elementos resistivos

10 Identificará los parámetros eléctricos de una onda sinusoidal. Medir parámetros de la tensión eléctrica en corriente alterna

- Definición de Corriente Alterna; simbología. - Parámetros, Voltaje instantáneo, eficaz rms , pico,

pico a pico. Periodo, Frecuencia.

- El Osciloscopio, partes, división o escalas, operación del osciloscopio.

- Uso del Osciloscopio, medir voltaje AC y DC, medir Periodo y Frecuencia.

Reconoce parámetros eléctricos de una onda senosoidal

(22)

22 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

14

Realizará mediciones de inductancia en circuitos con inductores.

Armar y realizar mediciones de inductancia y capacitancia en circuitos con inductores y capacitores

- El campo magnético; concepto, unidades.

- Inductancias; concepto, tipos lectura de valores, funcionamiento, unidades y simbología.

- Funcionamiento de inductancias en DC y AC. - Inducción magnética. Ley de Faraday - Autoinducción.

- Circuitos con Inductancias; serie paralelo mixto. - Medir inductancia equivalente en conexión serie,

paralelo y mixto.

Realiza medición de inductancia en circuitos con inductores.

Realizará mediciones de capacitancia en circuitos con capacitores

- Electrostática, carga eléctrica. Ley de Coulomb. - Capacitores; concepto, tipos lectura de valores,

funcionamiento, unidades y simbología. - Funcionamiento de capacitancias en DC y AC. - El campo eléctrico; concepto, unidades. - Circuitos con capacitores; serie paralelo mixto. - Medir capacitancia equivalente en conexión serie,

paralelo y mixto.

Realiza medición de capacitancia en circuitos con capacitores

14 Realizará mediciones de potencia eléctrica en circuitos eléctricos monofásicos.

Armar y realizar mediciones de potencia eléctrica en circuitos eléctricos monofásicos.

- Potencia eléctrica, concepto, relaciones matemáticas, símbolos,

- Medir potencia eléctrica en circuitos monofásicos; el vatímetro.

- Medir potencia eléctrica en circuitos monofásicos; voltímetro y amperímetros.

Realiza mediciones de potencia eléctrica en circuitos eléctricos monofásicos

(23)

23 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

10

Realizará mediciones de frecuencia eléctrica.

Armar y realizar mediciones de frecuencia eléctrica y frecuencia mecánica

- Frecuencia de una señal eléctrica. - Frecuencímetro. Tipos y usos. - Medir Frecuencia en Corriente Alterna.

Realiza mediciones de frecuencia eléctrica

Realizará mediciones de frecuencia

mecánica. - Medir revoluciones por minuto RPM en máquinas eléctricas rotativas. - Relaciones entre frecuencia y RPM.

- El tacómetro; principios de funcionamiento, tipos y usos.

Realiza mediciones de frecuencia mecánica

13 Identificará secuencia de fases de una red trifásica industrial con secuencímetro.

Identificar la secuencia de fases de una

red trifásicas industrial - Secuencímetro, funcionamiento, tipos y usos. - Identificar líneas con indicadores de secuencias.

Identifica secuencia de fases de una red trifásicas industrial con secuenciómetro

10

Medirá resistividad de un terreno y

resistencia de un pozo de tierra. Realizar mediciones de la resistividad de un terreno y de la resistencia de un pozo de tierra

- Sistemas de Protección: Puestas a tierra. Concepto.

- Tipos de puesta a tierra. - Componentes del pozo a tierra. - Telurómetro.

- Medir resistividad de terreno. - Medición de pozo a tierra.

Mide resistividad de un terreno y resistencia de un pozo de tierra.

5 Medirá la intensidad luminosa. Realizar mediciones de la intensidad luminosa de una lámpara. - El luxómetro. - Medición de intensidad de luz incidente. Unidades

de medida. Mide la intensidad luminosa 5 Reconocerá la energía solar como

(24)

24 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

HORAS OBJETIVOS ESPECÍFICOS CONTENIDOS DE APRENDIZAJE CRITERIOS DE EVALUACIÓN

PROYECTOS/TAREAS DE

APRENDIZAJE TECNOLOGÍAS/ CIENCIAS APLICADAS

16

Analizará e interpretará las leyes del campo magnético, inducción electromagnética, analizar las acciones mecánicas generadas

Construir circuitos magnéticos

INTERACCIÓN MAGNÉTICA • Intensidad de campo magnético • Densidad de flujo magnético • Campo magnético de una corriente • Acciones mecánicas del B

• Fuerzas electromagnéticas

Mide densidad de campo magnético Verificar acción mecánica de circuito magnético INDUCCIÓN ELECTROMAGNÉTICA • El fenómeno de inducción • Inducción mutua • Inductancia y autoinductancia • Polaridad magnética

Mide tensión inducida electromagnéticamente

Mide parámetros de transformador Prueba polaridad aditiva y sustractiva

24 Analizará teórica y prácticamente magnitudes eléctricas en sistemas trifásicos.

Medir Potencia en circuitos de corriente alterna trifásico

SISTEMAS TRIFÁSICOS

• Corriente de línea y corriente de fase en conexión estrella

• Voltaje de línea y voltaje de fase en conexión estrella

• Corriente de lí nea y corriente de fase en conexión triángulo

• Voltaje de línea y voltaje de fase en conexión triángulo

• Potencia activa, potencia reactiva y potencia aparente en sistemas trifásicos • Diagramas vectoriales

• Métodos de medida de potencia de sistemas trifásicos

• Factor de potencia

• Medir corriente de línea y de fase conexión estrella

• Medir voltaje de línea y de fase conexión estrella

• Medir corriente de línea y de fase conexión triángulo

• Medir voltaje de línea y de fase conexión triángulo

• Medir potencia aparente por el método volt, y amp.

• Medir potencia activa en un sist. balanceado con vatímetro

• Medir potencia de un sist. Trifásico desbalanceado por mét. Aron • Determinar potencia reactiva y

(25)

25

Analizará teórica y prácticamente magnitudes eléctricas en sistemas trifásicos.

Medir Potencia en circuitos de corriente alterna trifásico

SISTEMAS TRIFÁSICOS

• Corriente de línea y corriente de fase en conexión estrella

• Voltaje de línea y voltaje de fase en conexión estrella

• Corriente de línea y corriente de fase en conexión triángulo

• Voltaje de línea y voltaje de fase en conexión triángulo

• Potencia activa, potencia reactiva y potencia aparente en sistemas trifásicos • Diagramas vectoriales

• Métodos de medida de potencia de sistemas trifásicos

• Factor de potencia

• Medir corriente de línea y de fase conexión estrella

• Medir voltaje de línea y de fase conexión estrella

• Medir corriente de línea y de fase conexión triángulo

• Medir voltaje de línea y de fase conexión triángulo

• Medir potencia aparente por el método voltaje, y amperio

• Medir potencia activa en un sistema balanceado con vatímetro • Medir potencia de un sistema

Trifásico desbalanceado por método Aron

• Determinar potencia reactiva y factor de potencia

24 Seleccionará y diseñará el banco de Compensación del factor de potencia

Corrección del factor de potencia en circuitos de corriente alterna

COMPENSACIÓN DE POTENCIA REACTIVA.

• Compensación de sistemas monofásicos • Compensación de sistemas trifásicos • Condensadores de compensación.

Conexión

• Calculo de capacidad de banco de condensadores

• Compensación individual • Compensación global

• Corrige factor de potencia en carga monofásico

• Corrige factor de potencia en carga trifásico

• Diseña banco de condensadores para instalación industrial

16 _{Analizará la calidad de} energía de Red Trifásica

Instalar Analizador de redes

ANALIZADOR DE RED

3 fases/4 conductores, 3 fases/3 conductores, 1 fase/2 conductores, 1 fase/3 conductores

Calidad de Energía

 Medición de voltaje L1-L2, L2-L3, L1-L3, L1-N, L2-N, L3-N

 Medición de potencia activa (W, KW, MW, GW)

 Medición de potencia aparente y reactiva (KVA, KVAR)

 Factor de potencia (PF), ángulo de fase (Φ)

 Medición de energía y trabajo (Wh, KWh, KVARh, PFh)  Mediciones de corriente de 0.1

mA a 3000 A,

 Análisis de las distorsiones armónicas

(26)

26

20

Medir tensiones y corrientes utilizando transformadores de medida

Medir tensión y corriente en Media y Baja Tensión

GENERACION, TRANSPORTE Y DISTRIBUCION DE ENERGIA

 Suministro de energía. Valores de Tensión

 Redes eléctricas. Estructura Transporte  Instalación de conexión y distribución  Transformadores de medida:

Funcionamiento, usos y aplicaciones

• Identificar rangos y funciones de pinza amperimétrica.

• Medir corriente con pinza amperimétrica.

• Medir corriente utilizando transformador de intensidad. • Medir corriente de líneas trifásicas

usando llave de conmutación • Medir tensión utilizando

transformador de tensión.

 Medir tensión de líneas trifásicas usando llave de conmutación

16

Determinar la rigidez dieléctrica de un material aislante

Medir tensión disruptiva de

material aislante Estructura y constitución de los aislantes. Propiedades: Resistencia de aislamiento. Resistencia superficial.

Constante dieléctrica. Rigidez dieléctrica. Descarga disruptiva en un dieléctrico. Gradiente de potencial.

Absorción dieléctrica.

Clasificación de los materiales aislantes, según sus propiedades, origen y aplicaciones. Según Normas. Ensayo de aislantes.

Tensión disruptiva

Aislamiento de conductores

 Medir tensión disruptiva de aceite dieléctrico de transformador  Medir tensión disruptiva de barniz

aislante

 Medir tensión disruptiva de aislamiento de conductor PVC  Medir tensión disruptiva de papel

milimex

 Medir tensión disruptiva de papel maylar

16

Describir, montar y probar funcionamiento del generador

de energía eólica

Instalar equipos de generación de energía

eólica

FUENTE DE ENERGÍA EOLICA • Recursos Eólicos

• Densidad del aire . Velocidad del aire • Baterías.

• El generador de imán permanente • El controlador

• El inversor • La torre

 Calcular capacidad de equipo de generación eólica par una vivienda

 Medir voltaje generado en generador eólico con diferentes flujos de aire.

 Probar funcionamiento de controlador de equipo de generador eólico

(27)

27

Metodología:

- La Unidad Didáctica será desarrollada en forma teórico y práctica incidiendo en sus aplicaciones y en las exigencias de la carrera

- Estudio dirigido: individual y grupal

- Se dará mucha importancia a enfatizar la interpretación del significado físico de las relaciones matemáticas en el campo de la especialidad

- Se realizará orientación para que al alumno obtenga la información técnica presentada en Internet.

- Se aplicará métodos activos con aplicación de proyectos de construcción de aprendizajes - Se incluirá aspectos relacionados a la sostenibilidad.

Bibliografía a consultar:

ELECTROTECNIA DE POTENCIA CURSO SUPERIOR GTZ

MEDICIONES ELECTRICAS – Enciclopedia CEAC de Electricidad – Ediciones CEAC S. A. Barcelona – España.

ANÁLISIS DE MEDICIONES ELECTRICAS – Ernest Frank – Ed. Mc Graw-Hill TRANSFORMADORES – Enrique Ras Oliva – Ed. Marcombo

MEDICIONES ELECTRICAS (Cálculo de errores – unidades y patrones) – Juan Sabato – Alsina COMPLEMENTARIA

TÉCNICAS DE LAS MEDICIONES ELECTRICAS – M. Stockl y K. H. Winterline – Ed. Labor MEDIDAS ELECTRICAS – Packmann – Ed. Arbo

MEDIDAS ELECTRICAS Y SUS APLICACIONES – Kinnard - Ed. Marcombo Manual del Ing. Electricista - Tomo 1 y 2 Donald Flink Labor

Documentos y manuales de operación de equipos eléctricos por fabricantes

Links relacionados:

www.pdf-search-engine.com/mediciones-electricas-pdf.html www.pdf-search-engine.com/manual-de-ing-electricista-pdf.html

(28)

28 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

Carrera : Electrotecnia Industrial Unidad Didáctica (Curso) : Instalaciones Eléctricas Domiciliarias Duración total: 105 horas

OBJETIVO GENERAL: El participante interpretará planos electrotécnicos según simbología de norma técnica peruana, calibrará conductores y realizará instalaciones visibles, semivisibles y

Empotradas de interiores.

10

Realizará mediciones de

conductores sólidos y multifilares Calibración de conductores eléctricos

- Conductores Eléctricos

- Definición, materiales, tipo, calibre - Aislamiento, aplicaciones, especificaciones - Calibradores de conductores

- Tipos, partes, usos, especificaciones

Mide correctamente calibre de conductor sólido

30

Realizará empalmes de derivación, de prolongación, trenzado Realizará unión de conductores eléctricos usando borneras. Cableará, fijará conductores y hará instalaciones a tierra.

Instalará lámparas incandescentes, tomacorrientes, interruptores, CKTO de dos y tres vías

Instalación visible de interiores

- Simbología y reconocimiento de materiales eléctricos para instalaciones eléctricas domesticas - Tipos de empalmes

- Aplicaciones del CNE para las instalaciones eléctricas domésticas y residenciales

- Instalaciones eléctricas visibles, semivisibles y empotradas

- Aplicación de circuitos de conmutación. Normas, parámetros de ubicación según el CNE

- Realiza empalmes de prolongación - Realiza empalme trenzado

- Realiza unión de conductores eléctricos usando borneras

- Cablea y fija conductores e hilo a tierra - Instala lámparas incandescentes - Instala tomacorrientes - Instala interruptores simples

- Instala CKTO de conmutación de dos vías - Instala CKTO de conmutación de tres vías

Realiza empalmes de derivación de prolongación y trenzado.

Realiza unión de conductores eléctricos usando borneras.

Realiza cableado de conductores.

Instala lámparas incandescentes, tomacorrientes, interruptores,CKTO de dos y tres vías.

(29)

29 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

25

Cortará y doblará tubos de PVC Montará cajas y conectores Cableará CKTO por la tubería Instalará fluorescente de precalentamiento, de arranque instantáneo, cerrojo eléctrico. y timbre eléctrico.

Medirá resistencia de aislamiento

Instalación semivisibles de interiores

- Tubos de PVC, cajas, doblado de tubos

- Lámpara fluorescente funcionamiento y características.

- Timbre, funcionamiento - Zumbador, funcionamiento - Fluorescente, funcionamiento

- Fluorescente de arranque instantáneo, funcionamiento.

- Cerrojo eléctrico.

Corta y dobla tubos de PVC Monta cajas y conectores Cablea CKTO por la tubería

Instala fluorescente de precalentamiento, de arranque instantáneo, cerrojo eléctrico. y timbre eléctrico. Mide resistencia de aislamiento

(30)

30 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

30

Empotrará tubos, cajas, instalará tablero de distribución y conectará llaves termomagnéticas

Instalará medidor de energía monofásica, trifásica, circuito de llamada/ respuesta y conectará intercomunicadores

Instalará interruptor horario y circuito combinado de tres ambientes.

Medirá iluminación con Luxómetro.

Instalación empotrada de interiores

- Aplicaciones de las instalaciones empotradas y normas de seguridad según el CNE

- Métodos para diseñar planos de vivienda. Factor de potencia utilizado.

- Llaves termomagnéticas.

- Medidor de energía, funcionamiento, partes conexión monofásico y trifásico.

- Interruptor horario, operación y funcionamiento. - Cálculo de alimentación de instalaciones eléctricas. - Empotrado de tubos y cajas.

- Instalación de tableros de distribución - Conexión de llaves termomagnéticas - Instalación de medidor de energía monofásica - Instalalación de medidor de energía trifásica - Instalación de circuitos de llamada y respuesta. - Instalación de interruptor horario

- Instalación de circuitos combinados de tres ambientes.

- Medición e iluminación con Luxómetro. - Conexión de intercomunicadores

Empotra tubos y cajas. Instala tablero de distribución Conecta llaves termomagnéticas Instala medidor de energía monofásico y trifásica

Instala circuito de llamada y respuesta. Instala interruptor horario y

circuito combinado de tres ambientes. Mide iluminación con Luxómetro. Conecta intercomunicadores

(31)

31 CONTENIDO CURRICULAR

PROGRAMA DE TÉCNICOS INDUSTRIALES

Familia Ocupacional: Electrotecnia Módulo profesional : Instalaciones Eléctricas Industriales Semestre : II Carrera : Electrotecnia Industrial Unidad Didáctica (Curso) : Matemática Aplicada Duración total: 63 horas

OBJETIVO GENERAL: Aplicará las herramientas de la matemática que le permitan resolver problemas de análisis y diseño de circuitos eléctricos y electrónicos que intervienen en una máquina,

equipo o en una instalación eléctrica, según NTP.

CONTENIDOS DE APRENDIZAJE

CRITERIOS DE EVALUACIÓN PROYECTOS/TAREAS DE

3

Aplicará las funciones constantes, senoidales, logarítmicas, exponenciales de las señales eléctricas

aplicados en electrotecnia. Graficar las curvas características de la corriente en una resistencia, bobina y condensador en AC y DC y la curva de la carga y descarga de una bobina y un condensador.

- Función constante en el tiempo - Función senoidal variable en el tiempo. - Propiedades, características y gráficas. - Función logarítmica y exponencial variable

en el tiempo.

- Propiedades, características, tabulación y gráficas

- Aplicaciones de sus propiedades en la solución de los problemas.

- Ecuaciones de la carga y descarga de la bobina y el condensador.

Aplica las funciones constantes, senoidales, logarítmicas, exponenciales de las señales eléctricas aplicados en electrotecnia.

3

Aplicará la intersección de una curva con la recta en problemas aplicativos en electrotecnia.

Graficar la curva de la recta de carga y el punto de trabajo del diodo rectificador conociendo la curva característica del diodo rectificador.

- Ecuación de la recta, tabulación. - Intersección de curvas con una recta. - Propiedades, grafica y aplicaciones.

Aplica la intersección de una curva con la recta en problemas aplicativos en electrotecnia.

3

Graficará curvas de ondas senoidales en problemas aplicativos en electrotecnia.

Graficar la curva de la onda senoidal de salida de un rectificador de media onda y onda completa, a base de diodos.

- Funciones periódicas , senoidal y pulsantes

- Ecuación de la función senoidal, Tabulación

Grafica curvas de ondas senoidales en problemas aplicativos en electrotecnia.

(32)

32

3

Graficará curvas de ondas senoidales y cosenoidales en problemas aplicativos en electrotecnia.

Graficar la curva de la onda senoidal de la tensión y corriente de un circuito resistivo, inductivo y capacitivo puro.

- Función senoidal y cosenoidal - Identidades trigonométricas.

- Definiciones y graficas de las funciones - Aplicaciones de sus propiedades en la solución de los problemas.

Grafica curvas de ondas senoidales y cosenoidales en problemas aplicativos en electrotecnia.

3

Graficará ondas senoidales en representación grafica polar y en numero complejo de los parámetros eléctricos aplicativos en electrotecnia.

Graficar la curva de la onda senosoidal de la tension y corriente en representación grafica polar y en el dominio del tiempo, asi como la forma polar y en numero complejo de una resistencia, bobina y del condensador.

- Números complejos

- Operaciones con números complejos, suma resta, multiplicación y división. - Raíz y logaritmo de un número complejo. - Forma polar y binómica.

- Representación grafica de un numero complejo y la onda senoidal

Grafica ondas sencidales en representación gráfica polar y en número complejo de los

parámetros eléctricos aplicativos en electrotecnia.

6

Operará con vectores o fasores que representan a los parámetros de los circuitos eléctricos aplicativos en electrotecnia.

Graficar la curva de la onda senoidal de la tensión y la corriente en el dominio de tiempo y en forma fasorial o vectorial de circuitos eléctricos R-L, R-C y R-L-C en serie y paralelo.

- El vector; módulo, dirección y sentido. - Representación del vector en forma polar. - Operaciones con vectores.

- Desplazamiento de funciones senoidales. -Angulo de desplazamiento o

desfasamiento.

-Representación gráfica de la onda senoidal en el dominio del tiempo y en forma vectorial.

Opera con vectores o fasores que representan a los parámetros de los circuitos eléctricos aplicativos en electrotecnia.

6

Aplicará la propiedad de los triángulos rectángulos en los circuitos eléctricos aplicados en electrotecnia.

Graficar la curva de la onda senoidal de la potencia en forma vectorial de circuitos R-L , R-C y R-L-C en serie y paralelo y la curva de circuitos

compensados a capacitor en paralelo.

- Funciones senoidales y cosenoidales cuadráticas.

- Identidades trigonométricas y sus conversiones de ángulo simple a doble - Triángulo rectángulo; propiedades y el - Teorema de Pitágoras.

Aplica las propiedades de los triángulos rectángulos en los circuitos eléctricos aplicados en electrotecnia.

(33)

33

6

Aplicará las leyes de senos y cosenos en la solución de problemas de circuitos eléctricos aplicados en electrotecnia.

Graficar la onda de la tensión y corriente en el dominio del tiempo y en forma vectorial en red trifásica, de un circuitos eléctricos resistivos inductivos y capacitivos balanceados y desbalanceados.

- Desfasamiento de funciones senoidales Trifásicas.

- Angulo de desfasamiento. - Ley de Senos y Cosenos

Aplica las leyes de senos y cosenos en la solución de problemas de circuitos eléctricos aplicados en electrotecnia.

4

Aplicar las identidades trigonométricas en la solución de problemas de circuitos eléctricos aplicados en electrotecnia.

Graficar la onda de la potencia trifásica en forma vectorial, en un circuito trifásico resistivo balanceado y desbalanceado

- Funciones senoidales y cosenoidales cuadráticas.

- Identidades trigonométricas y sus conversiones a ángulo doble.

- Propiedades de los triángulos rectángulos. - Aplicaciones de sus propiedades en la solución

de los problemas.

Aplicar las identidades trigonométricas en la solución de problemas de circuitos eléctricos aplicados en electrotecnia.

8

Operará con las funciones lógicas básicas de los circuitos lógicos OR, AND, NOT, NOR, NAND, OR exclusive.

Describir el funcionamiento de los circuitos lógicos NO, NI, OR, AND y XOR con transistores

- Sistemas de numeración binaria , conversión de sistema decimal a binaria y binaria a decimal.

- Operaciones matemáticas básicas con números binarios, suma, resta, multiplicación y división.

- El número negativo binario; complemento a 1 y 2.

- Operaciones Lógicas; álgebra de Boole. - Compuertas lógicas; OR, AND, NOT,

NOR, NAND, OR exclusivo., representación en circuitos eléctricos.

- Algebra de Boole; propiedades, teorema fundamental,.

- Leyes de Morgan; Teoremas.

- Mapas de Karnaugh; simplificación de funciones lógicas.

- Aplicaciones de circuitos lógicos en electrotecnia; esquema de bloques de un circuito lógico.

Opera con las funciones lógicas básicas de los circuitos lógicos OR, AND, NOT, NOR, NAND, OR exclusive.

(34)

34

4

Solucionará problemas de circuitos eléctricos aplicando ecuaciones diferenciales.

Solucionar aplicando ecuaciones diferenciales, los parámetros de tensión o corriente de circuitos transistorios de primer orden ( RL y RC serie) y circuitos de segundo orden (RLC serie y RLC paralelo) en función del tiempo.

-Ecuaciones diferenciales; interpretación geométrica, formulas de ecuaciones diferenciales básicas.

-Ecuaciones de primer y segundo grado; características, forma general y métodos de solución.

-Aplicaciones de sus propiedades en la solución de los problemas.

Soluciona problemas de circuitos eléctricos aplicando ecuaciones diferenciales. 4 Solucionará problemas de circuitos electrónicos aplicando la transformada de La place y su inversa. Solucionar aplicando la transformada de La place y su inversa, los parámetros de tensión o corriente de circuitos electrónicos en función de la variable compleja S y en función del tiempo.

-Transformada de Laplace; definición, formulas de transformadas de Laplace básicas y sus propiedades de valor inicial y final.

-Transformada inversa de Laplace; definición, formulas de transformadas inversa de Laplace básicas y sus propiedades de polos simples, complejos conjugados y múltiples.

-Aplicaciones de la transformada de la place en circuitos electrónicos en electrotecnia.

Soluciona problemas de circuitos electrónicos aplicando la transformada de La place y su inversa. 4 Solucionará problemas de circuitos electrónicos aplicando la transformada Z. Solucionar aplicando la transformada Z, la función de transferencia de circuitos electrónicos.

-Transformada Z; concepto y sus aplicaciones, aplicaciones en sistemas TDLI.

-Formulas de transformadas Z básicas (escalón unitario, rampa unitaria, función polinomial , exponencial, senoidal

-Propiedades de la transformada Z (linealidad, retardo, diferenciación, convolución y teoremas de valor inicial y final, de la suma).

-Función de transferencia.

Soluciona problemas de circuitos electrnicos aplicando la transformada Z.

(35)

- 35 -

Metodología:

- La asignatura será desarrollada en forma teórico y práctica incidiendo sus aplicaciones en las exigencias de la especialidad.

- Estudio dirigido: individual y grupal

- Se dará mucha importancia a enfatizar la interpretación del significado físico de las relaciones matemáticas en el campo de la especialidad

- Se realizará orientación para que al alumno obtenga la información técnica presentada en Internet.-

- Se incluirá aspectos relacionados a la sostenibilidad.

Bibliografía a consultar:

Dolciany Mary bernan Simon ... Algebra Moderna , estudio y metodo Burgos Alfonso . Matematicas generales –inicializacion al analisis matematico A Venero B………..……….analisis matematico Alvaro Pinzon ………Calculo I E Venero………...Calculo diferencial E Venero………...………..Calculo Integral Alvaro Pinzon………..……….Analisis diferencial Louis Leithol……...………Analisis Matematico Joseph Edminister………Circuitos electricos
