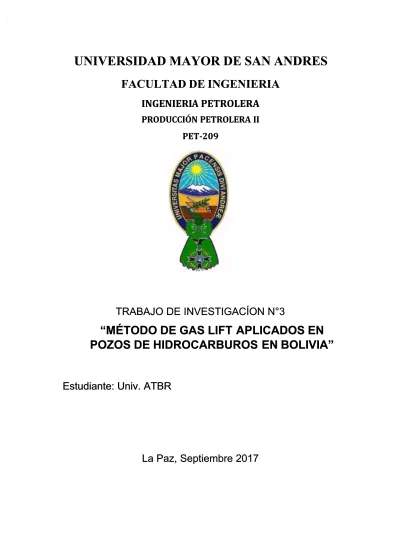

UNIVERSIDAD MAYOR DE SAN ANDRES UNIVERSIDAD MAYOR DE SAN ANDRES
FACULTAD DE INGENIERIA FACULTAD DE INGENIERIA
INGENIERI
INGENIERIA A PETROLERAPETROLERA PRODUCCIÓN PETROLERA II PRODUCCIÓN PETROLERA II PET-209 PET-209
TRABAJO DE INVESTIGACÍON N°3
TRABAJO DE INVESTIGACÍON N°3
“MÉTODO DE GAS LIFT
“MÉTODO DE GAS LIFT APLICADOS EN
APLICADOS EN
POZOS DE HIDROCARBUROS
POZOS DE HIDROCARBUROS
EN BOLIVIA”
EN BOLIVIA”
Estudiante: Univ. ATBR
Estudiante: Univ. ATBR
La Paz, Septiembre 2017
La Paz, Septiembre 2017
MÉTODO DE GAS LIFT APLICADOS EN POZOS DE GAS Y PETRÓLEO EN BOLIVIA
¿Cómo funciona el sistema Gas Lift?
El sistema de levantamiento artificial por bombeo neumático (Gas Lift) está considerado uno de los sistemas más flexibles y de mayor capacidad extractiva en la industria de la explotación de hidrocarburos. En este sistema se utiliza gas a una presión relativamente alta (250 PSI como mínima) para poder aligerar la columna de fluido y de este modo permitir al pozo fluir hacia la superficie (alivianar y arrastrar).
Ventajas:
Es un sistema seguro de operar.
Presenta alta tolerancia a los sólidos (aunque las velocidades de erosión
en el tubing y el árbol de navidad pueden ser críticas).
Habilidad para manejar altas ratas de producción. Requiere de poco espacio en superficie.
Generalmente puede ser reacondicionada con wireline. Acceso completo a través del tubing a las GLVs inferiores. No es restringido por la desviación de los pozos.
Relativamente insensible a la corrosión.
Muy flexible, se puede convertir de flujo continuo a intermitente, chamber
lift o plunger lift a medida que declina el yacimiento.
La fuente de potencia puede ser ubicada en locaciones remotas. Fácil de obtener presiones y gradientes en profundidad.
No es problema en pozos con empuje de gas.
Desventajas:
Ineficiente en sistemas de bajo volumen, debido a los costos capitales
de compresión y tratamiento del gas.
Requiere de un volumen de gas para su arranque, el cual no siempre
está disponible.
Una desventaja del método está referida al hecho de que tanto las
válvulas de Gas Lift como las válvulas superficiales de control de inyección son sensibles a la presencia de arenas de formación y parafinas.
No es aplicable a pozos poco profundos.
En el siguiente esquema se muestra los componentes y el modo de operación de este sistema
Bolivia cuenta con pozos de hidrocarburos donde se estima que aproximadamente el mas del 60% utilizan métodos de producción artificial entre ellos se tiene el sistema de producción por bombeo neumático o Gas Lift, esto debido a que estos capos ya pasaron su etapa de producción por flujo natural. La estatal Yacimientos Petrolíferos Fiscales Bolivianos (YPFB) conjuntamente con aquellas empresas de operación estuvieron constantemente tomando como opción de aplicación este método a diferentes pozos, así por ejemplo se cita los siguientes anuncios publicadas por las mismas empresas donde indican el rendimiento de este sistema, los volúmenes de producción, etc.
1) YPFB ANDINA aumenta producción de petróleo en el Pozo LPSX-4 del Campo Los Penocos
El Pozo LPSX-4 del Campo Los Penocos, que en el último período había mostrado signos de aparente agotamiento, resurgió como resultado de la implementación del sistema de extracción artificial Gas Lift, lográndose incrementar su producción en un 300%, según se informó en YPFB ANDINA .El sistema (Gas Lift), se aplica para recuperar o incrementar la
producción del pozo, ante la pérdida gradual de energía propia, que en el caso del LPSX-4, tiene mayor mérito no sólo por el caudal de líquidos encontrados, sino por la riqueza de sus componentes; presenta alto contenido de diesel (50%).
El pozo LPSX-4 había ingresado gradualmente en declinación, producía 92 barriles de petróleo por día (Bbls/día) en su último control de flujo continuo realizado en noviembre de 2009 y, 30 Bbls/día como promedio los últimos seis meses con registro intermitente. Con el sistema Gas Lift pasó a producir 280 Bbls/día alcanzando un incremento de 300% en la producción total del campo.
2) En el Campo Camiri se utiliza en un 90 por ciento el sistema de Gas Lift
El pozo CAM-3, considerado como un ícono en la historia hidrocarburífera de Bolivia, está en declinación, sin embargo aún aporta entre 20 y 21 barriles diarios de petróleo para el consumo interno. En la zona Norte están ubicados siete pozos (batería 16 con cuatro pozos y batería 14 con seis). En la zona centro hay otros siete pozos y en la zona sur más al fondo ocho que conforman los 23 pozos productores del campo Camiri.
“Para extraer petróleo del Campo Camiri se utiliza en un 90 por ciento el
sistema de Gas Lift (que consiste en inyectar gas para sacar el petróleo) y el restante porcentaje corresponde al bombeo mecánico, como en el caso
CAM 3”.
Así podríamos citar varios pozos con sus respectivas características de producción, Actualmente existe en Bolivia campos antiguos que se encuentran en estado de producción por recuperación primaria con ayuda de sistemas de levantamiento artificial, el bombeo más utilizado en Bolivia es el Gas Lift, a continuación se muestra los campos y pozos que producen actualmente con este tipo de bombeo y otros.
CAMPO NUMERO DE
POZOS POZOS
SISTEMA DE
LEVANTAMIENTO
TATARENDA 2
TTR-6,TTR-11(cerrado) Gas Lift
TATARENDA 1 TTR-24 Progesive Cavity
Pumping (PCP)
TATARENDA 1 TTR-7 Plunger Lift
COLPA 5 3,9,
CARANDA 6
CAR:2-9-55-61-81-1002LC Gas Lift
BERMEJO 3 7-10-34 Bombeo Mecánico
BERMEJO 1 2 Bombeo PCP
TORO 13
4-6-7-8-12-14-15-16-19-24-29-31-39 Bombeo Mecánico
TORO 1 25 Bombeo PCP
SURUBI NO 3 NO-X1,
SRB-NO-X2, SRB-NO-3H Gas Lift
CAMBEITI 4 CBT-002, CBT-004, CBT-008, CBT-011(cerrado) Gas Lift SURUBI 11 SRB: A1, B2, C1, C3st, C4, C5, C7-PTC, C8-ST, D2, D3, D4st. Gas Lift PALOMA 7 PLM: B2, B4E, B5, C4, C5, C6, C7. Gas Lift SURUBI BB 6 SRB-BB-X101-PTC, SRB-BB-X103, SRB-BB-X104 LC, BB-105, 109, SRB-BB-110 Gas Lift MONTEAGUDO 7 MGD:14, 16, 24, 30, 31, 40, 1003 (cerrado) Gas Lift
LOS PENOCOS 2 LPS-X1(cerrado),
LPS-X3D Bombeo Mecánico
LOS PENOCOS 1 LPS-4 Gas Lift
LA PEÑA 1 LPÑ-13 Gas Lift
CAMIRI 2 CAM-003, CAM-079 Bombeo Mecánico
CAMIRI 13 CAM: 56, 57, 68, 80, 89,105, 114, 122, 134, 162, 166, 167, 175,073, 123. Gas Lift
LOS CUSIS 9 LCS-01:A, LCS-02:ST, LCS-03:D, 04:T , LCS-05:D, LCS-07:D, 10:HST , LCS-11:D, LCS-12:H Gas Lift PATUJUSAL 13 PJS-01:H, PJS-02:T, PJS-04:T, PJS-07:T, PJS-08:T, PJS-10:T, PJS-11:T (cerrado), PJS-12:H, PJS-13:H, PJS-14:H, PJS-15:H, PJS-16:D, PJS-18:D (parado transitoriamente) Gas Lift CARRASCO FW 2 CFW-02:T, CFW-03:T Gas Lift HUMBERTO SUAREZ ROCA 4 HSR-04:T, HSR-05:T, 08:T(cerrado), HSR-10:T (cerrado) Gas Lift PATUJUSAL OESTE 2 PJO-01:H, PJO-02:H Gas Lift KANATA NORTE 3 KNN-02:Xptc (parado transitoriamente), KFW-01:T (parado transitoriamente), KNN-04:H Gas Lift
KANATA 1 KNT-04:H Gas Lift
CONCLUSION
En base al investigación realizada de fuentes confiables (ANH, YPFB), podemos resaltar que en Bolivia en cuanto a la producción artificial el más utilizado es el sistema Gas Lift o bombeo neumático.
