K1
K3
K4
T1
K2
K3
K4
T1

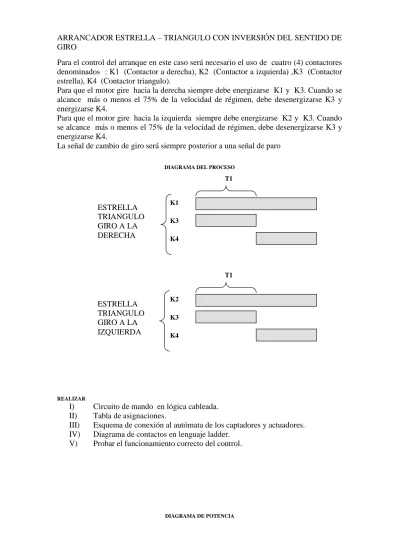

ARRANCADOR ESTRELLA – TRIANGULO CON INVERSIÓN DEL SENTIDO DE GIRO
Para el control del arranque en este caso será necesario el uso de cuatro (4) contactores denominados : K1 (Contactor a derecha), K2 (Contactor a izquierda) ,K3 (Contactor estrella), K4 (Contactor triangulo).
Para que el motor gire hacia la derecha siempre debe energizarse K1 y K3. Cuando se alcance más o menos el 75% de la velocidad de régimen, debe desenergizarse K3 y energizarse K4.
Para que el motor gire hacia la izquierda siempre debe energizarse K2 y K3. Cuando se alcance más o menos el 75% de la velocidad de régimen, debe desenergizarse K3 y energizarse K4.
La señal de cambio de giro será siempre posterior a una señal de paro
DIAGRAMA DEL PROCESO
REALIZAR
I) Circuito de mando en lógica cableada.
II) Tabla de asignaciones.
III) Esquema de conexión al autómata de los captadores y actuadores.
IV) Diagrama de contactos en lenguaje ladder.
V) Probar el funcionamiento correcto del control.
DIAGRAMA DE POTENCIA
ESTRELLA TRIANGULO GIRO A LA DERECHA
ESTRELLA TRIANGULO GIRO A LA IZQUIERDA
3
2
5
4 6
A1
A2
1 3
2
5
4 6
A1
A2
1 3
2
5
4 6
A1
A2
W1
U1 V1
W2
U2 V2
1 3
2
5
4 6
A1
A2
K4
TIPO SIMBOLO TERMINO DESCRIPCIÓN
ENTRADAS
%I0.1 F1 RELÉ TÉRMICO
%I0.2 S0 PULSADOR DE PARO
%I0.3 S1 PULSADOR A DERECHA
%I0.4 S2 PULSADOR A IZQUIERDA SALIDAS %Q0.2 K1 CONTACTOR A DERECHA
%Q0.3 K2 CONTACTOR A IZQUIERDA
%Q0.4 K3 CONTACTOR ESTRELLA
%Q0.5 K4 CONTACTOR TRIANGULO
R S
T
M 3
K2
K3 K1
III) TABLA DE ASIGNACIONES PLC TWIDO
CIRCUITO DE CONTROL ELECTRICO
Circuito igual que el anterior pero adaptado para programar en TWIDOSUITE
COM
%I0.4
%I0.3
%I0.2
%I0.1 COM
COM
COM1
%I0.3
%I0.2
%I0.1
%Q0.2
%Q0.3 S1
S0
K1
K1
A2 A1
A2 A1
1 2 95 96
3 4
%Q0.4
K3
A2 A1
F1
S2
3 4
%I0.4
%Q0.5
K4
A2 A1
COM2
K2 ESQUEMA DE CONEXIÓN DE E / S PLC TWIDO
ENTRADAS
SALIDAS
+24 V 0V
+24 V 0V
ALIMENTACIÓN PLC TWIDO
+24 V 0V
