K1 K2 K3
T1
3
2
5
4 6
DISYUNTOR PRINCIPAL
A1
A2
1 3
2
5
4 6
A1
A2
1 1 3
2
5
4 6
A1
A2
Programe y simule los PLC Siemens s7 200
https://youtube.com/playlist?list=PLHTERkK4EZJrwwC0QxVqCG_bGj5t2s40I

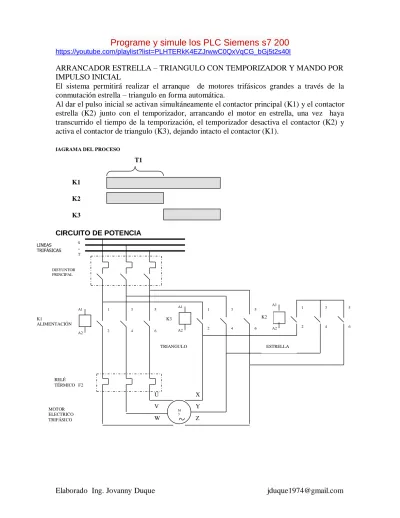

ARRANCADOR ESTRELLA – TRIANGULO CON TEMPORIZADOR Y MANDO POR IMPULSO INICIAL
El sistema permitirá realizar el arranque de motores trifásicos grandes a través de la conmutación estrella – triangulo en forma automática.
Al dar el pulso inicial se activan simultáneamente el contactor principal (K1) y el contactor estrella (K2) junto con el temporizador, arrancando el motor en estrella, una vez haya transcurrido el tiempo de la temporización, el temporizador desactiva el contactor (K2) y activa el contactor de triangulo (K3), dejando intacto el contactor (K1).
IAGRAMA DEL PROCESO
CIRCUITO DE POTENCIA
R S
T
M 3
RELÉ TÉRMICO F2
MOTOR ELECTRICO TRIFÁSICO LINEAS TRIFÁSICAS
K1
ALIMENTACIÓN
K3 K2
U V
W Z
Y X
TRIANGULO
ESTRELLA
Elaborado Ing. Jovanny Duque [email protected]
COM COM1 I0.2
I0.1 I0.0
Q0.2
Q0.3
110V START
S_TOP
K2
K1
A2 A1
A2 A1
1 2 95 96
3 4
Q0.4
K3
A2 A1
F1
CIRCUITO DE CONTROL ELÉCTRICO
ESQUEMA DE CONEXIÓN DE E / S PLC TWIDO
TIPO SIMBOLO TERMINO DESCRIPCIÓN
ENTRADAS
I0.0 F1 RELÉ TÉRMICO I0.1 STOP PULSADOR DE STOP I0.2 START PULSADOR DE STAR
SALIDAS
Q0.2 K2 CONTACTOR A
ESTRELLA
Q0.3 K1 CONTACTOR
ALIMENTACION
SALIDAS Q0.4 K3 CONTACTOR
TRIANGULO
TABLA DE ASIGNACIONES PLC TWIDO
ENTRADAS
SALIDAS
+24 V 0V
+24 V 0V
ALIMENTACIÓN PLC S7200
