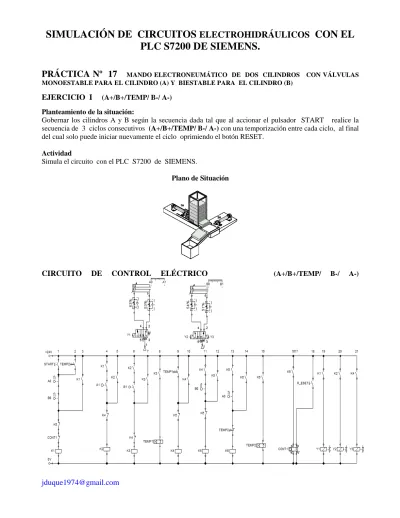

SIMULACIÓN DE CIRCUITOS ELECTROHIDRÁULICOS CON EL PLC S7200 DE SIEMENS.
PRÁCTICA Nº 17 MANDO ELECTRONEUMÁTICO DE DOS CILINDROS CON VÁLVULAS MONOESTABLE PARA EL CILINDRO (A) Y BIESTABLE PARA EL CILINDRO (B)
EJERCICIO I (A+/B+/TEMP/ B-/ A-)
Planteamiento de la situación:
Gobernar los cilindros A y B según la secuencia dada tal que al accionar el pulsador START realice la secuencia de 3 ciclos consecutivos (A+/B+/TEMP/ B-/ A-) con una temporización entre cada ciclo, al final del cual solo puede iniciar nuevamente el ciclo oprimiendo el botón RESET.
Actividad
Simula el circuito con el PLC S7200 de SIEMENS.
Plano de Situación
CIRCUITO DE CONTROL ELÉCTRICO (A+/B+/TEMP/ B-/ A-)
COM
COM1 I0.1
I0.0
Q0.2
Q0.3 STAR
Y1
Y2
A2 A1
A2 A1
3 4
Q0.4
Y3
A2 A1
I0.3 I0.2 A1
A0 1 4
1 4
I0.4 B1
B0 1 4
1 4
I0.5
3 4
R_ESET
ESQUEMA DE CONEXIÓN DE E / S
PLC S7200
(IGUAL PARA LOS TRES CIRCUITOS ELECTROHIDRÁULICOS)
PROCEDIMIENTO PARA SIMULARLO CON EL PLC S7200
1. INSTALAR STEP 7 MICRO WIN (software de programación del PLC S7200)
2. INSTALAR EL S7_220.EXE (SIMULADOR DEL PLC-PLC VIRTUAL) CLAVE (6596) 3. INSTALAR EL SOFTWARE PL_SIMU.EXE (SCADA DE S7 200) CLAVE (9966)
Software Nº 1 STEP 7 MICRO WIN
V3.2 STEP 7 MicroWIN SP4.lnk
1) ABRIR EL PROGRAMA STEP 7 MICROWIN
2) ELABORAR LA TABLA DE SIMBOLOS PARA ENTRADAS Y SALIDAS ENTRADAS
SALIDAS
+24 V 0V
+24 V 0V
+24 V 0V
ALIMENTACIÓN DEL PLC +24 V 0V
3) HACER EL PROGRAMA CON EL BLOQUE DE PROGRAMAS EN DIAGRAMA DE CONTACTOS (KOP)
[email protected] 4) CONFIGURAR EL TIPO DE CPU (EN ESTE CASO CPU 214)
5) CREE UNA CARPETA EN EL ESCRITORIO CON EL NOMBRE “PRACTICA 17”
6) GUARDAR EL PROYECTO COMO .MWP “PRACTICA17.MWP” EN LA CARPETA “PRACTICA 17”
7) EXPORTAR EL PROYECTO COMO .AWL “PRACTICA17.AWL” A LA CARPETA “PRÁCTICA 17”
Software Nº 2 S7_200.EXE
1) ABRIR EL S7_220.EXE (SIMULADOR DEL PLC-PLC VIRTUAL) CON LA CLAVE (6596)
2) CONFIGURAR EL TIPO DE CPU (IGUAL A LA USADA EN EL STEP 7 MICRO WIN) EN ESTE CASO CPU 214 PULSAR TECLA ALT
3) CARGAR PROGRAMA (AWL) (PULSAR TECLA ALT) SOLO BLOQUE LOGICO 4) SINCRONIZAR ENTRADAS Y SALIDAS (COMPUTADOR AZUL) (STOP-INT)
Software Nº 3 PC_SIMU.EXE
1) ELABORAR EL SCADA CON LAS ENTRADAS Y SALIDAS EN EL PC_SIMU.EXE (CLAVE 9966) LA PARTE OPERATICA DEL EQUIPO DEBE AJUSTARSE A LO ESTABLECIDO EN EL ESQUEMA DE CONEXIÓN DE ENTRADAS Y SALIDAS
1.1 CONFIGURACIÓN DEL PULSADOR DE INICIO y RESET
1.2 CONFIGURACIÓN DEL CILINDRO A
[email protected] 1.3 CONFIGURACIÓN DEL CILINDRO B
6.1) GUARDAR EL SCADA CON EXTENSION .SIM EN UNA MISMA CARPETA CON EL NOMBRE
“PRACTICA 17.SIM” NOTA: “Agregar .sim al nombre del archivo.
6.2) SIMULACION Y RUN
