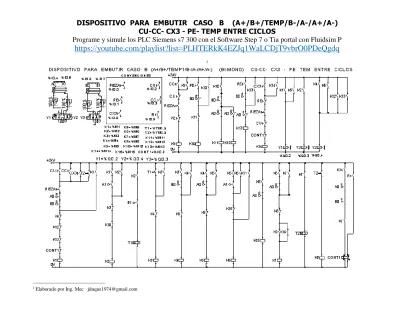

DISPOSITIVO PARA EMBUTIR CASO B (A+/B+/TEMP/B-/A-/A+/A-) CU-CC- CX3 - PE- TEMP ENTRE CICLOS

Programe y simule los PLC Siemens s7 300 con el Software Step 7 o Tia portal con Fluidsim P

https://youtube.com/playlist?list=PLHTERkK4EZJq1WaLCDjT9vbrO0PDeQgdq

1

1 Elaborado por Ing. Mec [email protected]

(2)

Condiciones de evaluación

1. El sistema de control debe permitir la selección entre Ciclo Único (CU), Ciclo Continuo (CC) o Ciclo X3.

2. El CC o CX3 deben quedar interrumpido (termina el ciclo actual y se detiene) por la acción de conmutar a CU o mediante el pulsador de Paro de Emergencia (PE).

3. El dispositivo se explora a través de un detector de pieza, cuando no hay piezas en el depósito, ha de pararse la instalación en su posición base, debiendo quedar interrumpido el Ciclo Continuo (CC) o el CX3.

(3)

4. Una vez accionado el pulsador de Paro de Emergencia, deben retornar todos los cilindros a la posición de partida, pero el cilindro A debe hacerlo cuando el cilindro B haya regresado completamente.

5. En CC o en CX3 el sistema debe asegurar una temporización entre ciclos.

Calificación

% CONDICIÓN NOTA

(1-5)

30 Si realiza el CU al pulsar

10 Si realiza el CC al pulsar

10 Si realiza el Cx3 al pulsar

5 Si después de CX3 no se puede ejecutar CU-CC o CX3 hasta que previamente de pulse .

5 Si CC queda anulado por la acción de CU

5 Si CC queda anulado por la acción de

5

Si CC o CX3 queda interrumpido al no haber pieza en el deposito (abierto = No hay pieza)

10 Si entre Ciclo y Ciclo hay una temporización de 5 s

20 Si al pulsar en cualquier momento PE el sistema de control garantiza primero el retorno del cilindro B y luego el retorno del cilindro A. Si solo A está afuera regresa A

(4)

COM1 I0.3

I0.2 Q0.0

Q0.1

Y1

Y3

A1 A2

A1 A2

3 4

Q0.2

Y2

A1 A2

I0.4 4

1

I0.5 A1

A0 1 4

1 4

B1 B0 1 4

1 4

I0.6

I0.7

%

%

COM2

COM3

% C U

CC

PE

1 4

I0.1 I0.0

I1.0 C X 3

R_ESET

I1.1

TABLA DE SIMBOLOS A UTILIZAR EN LA SIMULACIÓN CON EL PLC S7300 ENTRADAS

Módulo

Base SALIDAS

Módulo Base

+24 V 0V

+24 V 0V

+24 V 0V

COM

C

O N E X I Ó N

D E

E N T R A D A S Y

S A L I D A S7300

ALIMENTACIÓN DEL PLC D

I S P O S I T I V O

P A R A

E M B U T I R

Interruptor PIEZA

(5)
