MANDO ELECTRONEUMÀTICO DE DOS CILINDROS CON VÁLVULAS MONOESTABLE PARA EL CILINDRO (A) Y BIESTABLE PARA EL CILINDRO (B) POR MEDIO DE AUTOMATA PROGRAMABLE
(PLC) TWIDO o M221
Aprende desde cero los fundamentos de electroneumática, apoyado en simulaciones con el software Fluid Sim https://youtube.com/playlist?list=PLHTERkK4EZJqLulufruqo6rI99i-sSwjl
https://youtu.be/0Eff2nqAhdw Planteamiento de la situación:
Planteamiento de la situación:
Gobernar los cilindros A y B según la secuencia dada tal que al accionar el pulsador START realice la secuencia de 3 ciclos consecutivos (A+/B+/TEMP/ B-/ A-) con una temporización entre cada ciclo, al final del cual solo puede iniciar nuevamente el ciclo oprimiendo el botón RESET. Implementado en un PLC TWIDO O M221.
Actividad
Implementar el sistema de control planteado con el PLC.

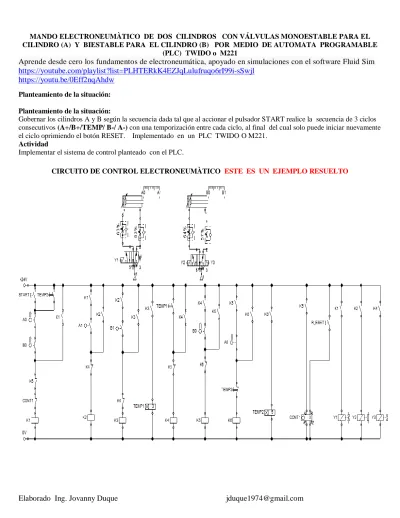

CIRCUITO DE CONTROL ELECTRONEUMÀTICO ESTE ES UN EJEMPLO RESUELTO
Elaborado Ing. Jovanny Duque [email protected]
COM
COM1
%I0.1
%I0.0
%Q0.2
%Q0.3
START
Y1
Y2
A2 A1
A2 A1
3 4
%Q0.4
Y3
A2 A1
%I0.3
%I0.2
A1 A0
1 4
1 4
%I0.4
B1 B0
1 4
1 4
%I0.5
RESET
3 4
ESQUEMA DE CONEXIÓN DE E / S
PLC TWIDO- M221
(IGUAL PARA LOS TRES CIRCUITOS ELECTROHIDRÁULICOS)
CONFIGURACION DEL HARDWARE TABLA DE SIMBOLOS
ENTRADAS
SALIDAS
+24 V 0V
+24 V 0V
+24 V 0V
ALIMENTACIÓN DEL PLC
Elaborado Ing. Jovanny Duque [email protected] PROGRAMACION EN EDITOR LADDER
Elaborado Ing. Jovanny Duque [email protected]
Elaborado Ing. Jovanny Duque [email protected]
MANDO ELECTRONEUMÀTICO DE DOS CILINDROS CON VÁLVULAS MONOESTABLE PARA EL CILINDRO (A) Y BIESTABLE PARA EL CILINDRO (B) POR MEDIO DE AUTOMATA PROGRAMABLE
(PLC) TWIDO
Planteamiento de la situación:
Gobernar los cilindros A y B usando el PLC según el diagrama Espacio- Fase y el circuito Electroneumático mostrado. De tal forma que al pulsar el botón (START) se realicen tres (3) ciclos completos con una temporización entre ciclos, al finalizar el tercer ciclo el sistema debe detenerse en su posición inicial y esperar la señal de (RESET) para poder iniciar nuevamente la operación.
Desarrolle el proyecto con el uso del software Fluid Sim P.
Simule el circuito eléctrico de control, con el uso del software Fluid Sim P, que cumpla con las condiciones de control antes descritas,
Todos los proyectos contaran con la misma parte operativa (Válvulas) y el mismo tablero de mando. Es decir todos tendrán las mismas entradas y salidas.
Cada grupo tendrá asignado un Diagrama de Espacio – Fase diferente.
