PRÁCTICAS DE PLC 24 CASOS 2 CILINDROS NEUMÁTICOS

(1)

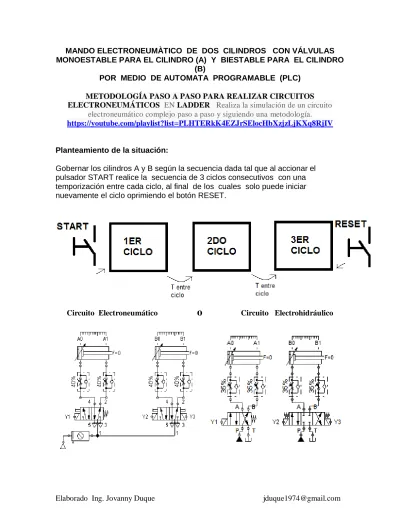

Elaborado Ing. Jovanny Duque [email protected] MANDO ELECTRONEUMÀTICO DE DOS CILINDROS CON VÁLVULAS MONOESTABLE PARA EL CILINDRO (A) Y BIESTABLE PARA EL CILINDRO

(B)

POR MEDIO DE AUTOMATA PROGRAMABLE (PLC)

METODOLOGÍA PASO A PASO PARA REALIZAR CIRCUITOS ELECTRONEUMÁTICOS EN LADDER Realiza la simulación de un circuito

electroneumático complejo paso a paso y siguiendo una metodología.

https://youtube.com/playlist?list=PLHTERkK4EZJrSElocHbXzjzLjKXq8RjIV

Planteamiento de la situación:

Gobernar los cilindros A y B según la secuencia dada tal que al accionar el pulsador START realice la secuencia de 3 ciclos consecutivos con una temporización entre cada ciclo, al final de los cuales solo puede iniciar nuevamente el ciclo oprimiendo el botón RESET.

Circuito Electroneumático

o

Circuito Electrohidráulico

(2)

Elaborado Ing. Jovanny Duque [email protected]

COM

COM1

%I0.1

%I0.0

%Q0.2

%Q0.3

START

Y1

Y2

A2 A1

3 4

%Q0.4

Y3

A2 A1

%I0.3

%I0.2

A1 A0

1 4

%I0.4

B1 B0

1 4

%I0.5

RESET

3 4

Actividad

Implementar el sistema de control planteado con el PLC TWIDO Pasos a seguir

1. Encontrar la solución a la situación planteada en lógica cableada con el uso de un Software de Simulación (Fluid Sim P).

2. Elaborar el programa del PLC con el Software Twidosuite (V 2.01).

3. Conectar alimentación del PLC a la fuente de poder. (Según se la referencia 110VAC).

4. Conectar las entradas y salidas al PLC

5. Configuración del hardware del PLC instalado. (Referencia TWDLCAA40DRF)

6. Cargue el programa al Automata.

7. Pruebe el funcionamiento en el Banco Electroneumático

ESQUEMA DE CONEXIÓN DE E / S

PLC TWIDO

(IGUAL PARA LOS TRES CIRCUITOS ELECTRONEUMÁTICOS)

ENTRADAS

SALIDAS

+24 V 0V

ALIMENTACIÓN DEL PLC

(3)

Proyectos N – H – EH –EN – PLC CON 2 CILINDROS

N° 1

N° 2

N° 3

(4)

N° 4

N° 5

N° 6

(5)

N° 7

N° 8

N° 9

(6)

N° 10

N° 11

N° 12

(7)

N° 13

N° 14

N° 15

(8)

N° 16

N° 17

N° 18

(9)

N° 19

N° 20

N° 21

(10)

N° 22

N° 23

N° 24

(11)
