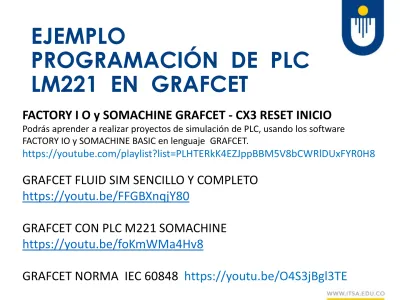

EJEMPLO PROGRAMACIÓN DE PLC LM221 EN GRAFCET USANDO SOMACHINE BASIC Y FLUIDSIM P

EJEMPLO

PROGRAMACIÓN DE PLC LM221 EN GRAFCET

2020

GRAFCET FLUID SIM SENCILLO Y COMPLETO https://youtu.be/FFGBXnqjY80

GRAFCET CON PLC M221 SOMACHINE https://youtu.be/foKmWMa4Hv8

GRAFCET NORMA IEC 60848 https://youtu.be/O4S3jBgl3TE FACTORY I O y SOMACHINE GRAFCET - CX3 RESET INICIO

Podrás aprender a realizar proyectos de simulación de PLC, usando los software FACTORY IO y SOMACHINE BASIC en lenguaje GRAFCET.

https://youtube.com/playlist?list=PLHTERkK4EZJppBBM5V8bCWRlDUxFYR0H8

¿AUTOMATIZACIÓN?

2

METODOLOGÍA - GRAFCET

1) Especificaciones del sistema:

Documentación del proceso

Se debe gobernar el cilindro A según el diagrama Espacio- Fase mostrado en la figura Nº B , tal que al dar la señal de inicio con e pulsador (CX3) , realice tres (3) ciclos temporizados (A+/T1/A-), al final de los cuales debe quedar detenido en su posición inicial, una vez terminado, solo se podrá reiniciar la secuencia , reseteando el contador con el pulsador (RESET), para posteriormente llevarlo a la Etapa inicial con el accionamiento del pulsador (INICIO).

METODOLOGÍA GRAFCET

2) Simulación del proceso

VIDEO

GRAFCET FLUID SIM SENCILLO Y COMPLETO https://yout u.be/FFGBXn qjY80

VIDEO

GRAFCET NORMA IEC 60848 https://youtu.

be/O4S3jBgl3 TE

METODOLOGÍA GRAFCET

3) Determinación de cantidad de E/S,

temporizadores, contadores, etc.

4) Selección del PLC

5) Conexión de E/S - Direcciones

asignadas -Tipos NO/NC -Tipos de

contactos en editor GRAFCET

CONFIGURACIÓN DEL HARDWARE

TABLA DE SÍMBOLOS

6) Programación.

 GRAFCET - Descripción

del Hardware

- Crear la tabla de símbolos

Programa equivalente en editor GRAFCET del PLC

6) Programación.

 LADDER

 GRAFCET - Descripción

del Hardware - Crear la tabla

de símbolos - Crear el

programa en el editor de - LADDER o

GRAFCET

- Depurar errores

VIDEO

7) Configurar la comunicación

Enviar el programa al PC

desde el PLC Simulación - RUN
