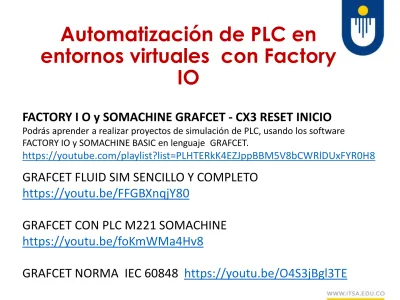

Automatización de PLC en
entornos virtuales con Factory IO
GRAFCET FLUID SIM SENCILLO Y COMPLETO https://youtu.be/FFGBXnqjY80
GRAFCET CON PLC M221 SOMACHINE https://youtu.be/foKmWMa4Hv8
GRAFCET NORMA IEC 60848 https://youtu.be/O4S3jBgl3TE FACTORY I O y SOMACHINE GRAFCET - CX3 RESET INICIO
Podrás aprender a realizar proyectos de simulación de PLC, usando los software FACTORY IO y SOMACHINE BASIC en lenguaje GRAFCET.
https://youtube.com/playlist?list=PLHTERkK4EZJppBBM5V8bCWRlDUxFYR0H8
¿AUTOMATIZACIÓN?
2
METODOLOGÍA - GRAFCET
1) Especificaciones del sistema:
Documentación del proceso
Se debe gobernar el cilindro A según el diagrama Espacio- Fase mostrado en la figura Nº B , tal que aldar la señal de inicio con e pulsador (CX3) , realice tres (3) ciclos temporizados (A+/T1/A-), al final de los cuales debe quedar detenido en su posición inicial, una vez terminado, solo se podrá reiniciar la secuencia , reseteando el contador con el pulsador (RESET), para posteriormente llevarlo a la Etapa inicial con el accionamiento del pulsador (INICIO).
METODOLOGÍA GRAFCET
2) Simulación del proceso-FS
Video
GRAFCET FLUID SIM SENCILLO Y COMPLETO https://yout u.be/FFGBXn qjY80
Video
GRAFCET NORMA IEC 60848 https://youtu.
be/O4S3jBgl3
TE
METODOLOGÍA GRAFCET
3) Determinación de cantidad de E/S,
temporizadores, contadores, etc.
4) Selección del PLC
5) Conexión de E/S - Direcciones
asignadas -Tipos NO/NC -Tipos de
contactos
en editor
GRAFCET
CONFIGURACIÓN DEL HARDWARE - PLC M221
TABLA DE SÍMBOLOS
6) Programación.
GRAFCET - Descripción
del Hardware
- Crear la tabla
de símbolos
Programa equivalente en editor GRAFCET del PLC
6) Programación.
LADDER
GRAFCET - Descripción
del Hardware - Crear la tabla
de símbolos - Crear el
programa en el editor de - LADDER o
GRAFCET
- Depurar errores
VIDEO
GRAFCET CON PLC M221 SOMACHINEhttps://youtu.be/foKmWMa4 Hv8
