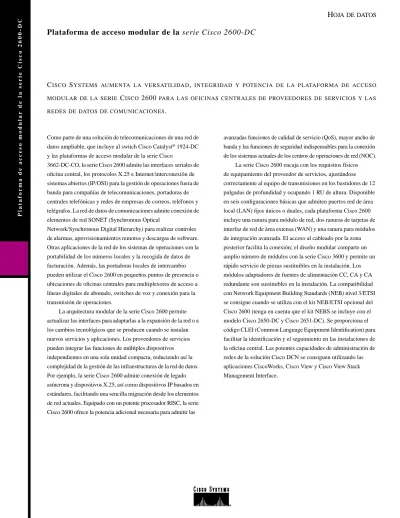

Plataf
orma de acceso modular de la serie Cisco 2600-DC
HOJA DE DATOS
Plataforma de acceso modular de la serie Cisco 2600-DC
C
ISCOS
YSTEMS AUMENTA LA VERSATILIDAD,
INTEGRIDAD Y POTENCIA DE LA PLATAFORMA DE ACCESO MODULAR DE LA SERIEC
ISCO2600
PARA LAS OFICINAS CENTRALES DE PROVEEDORES DE SERVICIOS Y LAS REDES DE DATOS DE COMUNICACIONES.
Como parte de una solución de telecomunicaciones de una red de datos ampliable, que incluye al switch Cisco Catalyst®1924-DC y las plataformas de acceso modular de la serie Cisco
3662-DC-CO, la serie Cisco 2600 admite las interfaces seriales de oficina central, los protocolos X.25 e Internet/interconexión de sistemas abiertos (IP/OSI) para la gestión de operaciones fuera de banda para compañías de telecomunicaciones, portadoras de centrales telefónicas y redes de empresas de correos, teléfonos y telégrafos. La red de datos de comunicaciones admite conexión de elementos de red SONET (Synchronous Optical
Network/Synchronous Digital Hierarchy) para realizar controles de alarmas, aprovisionamientos remotos y descargas de software. Otras aplicaciones de la red de los sistemas de operaciones son la portabilidad de los números locales y la recogida de datos de facturación. Además, las portadoras locales de intercambio pueden utilizar el Cisco 2600 en pequeños puntos de presencia o ubicaciones de oficinas centrales para multiplexores de acceso a líneas digitales de abonado, switches de voz y conexión para la transmisión de operaciones.
La arquitectura modular de la serie Cisco 2600 permite actualizar las interfaces para adaptarlas a la expansión de la red o a los cambios tecnológicos que se producen cuando se instalan nuevos servicios y aplicaciones. Los proveedores de servicios pueden integrar las funciones de múltiples dispositivos independientes en una sola unidad compacta, reduciendo así la complejidad de la gestión de las infraestructuras de la red de datos. Por ejemplo, la serie Cisco 2600 admite conexión de legado asíncrona y dispositivos X.25, así como dispositivos IP basados en estándares, facilitando una sencilla migración desde los elementos de red actuales. Equipado con un potente procesador RISC, la serie Cisco 2600 ofrece la potencia adicional necesaria para admitir las
avanzadas funciones de calidad de servicio (QoS), mayor ancho de banda y las funciones de seguridad indispensables para la conexión de los sistemas actuales de los centros de operaciones de red (NOC).
La serie Cisco 2600 encaja con los requisitos físicos de equipamiento del proveedor de servicios, ajustándose correctamente al equipo de transmisiones en los bastidores de 12 pulgadas de profundidad y ocupando 1 RU de altura. Disponible en seis configuraciones básicas que admiten puertos red de área local (LAN) fijos únicos o duales, cada plataforma Cisco 2600 incluye una ranura para módulo de red, dos ranuras de tarjetas de interfaz de red de área extensa (WAN) y una ranura para módulos de integración avanzada. El acceso al cableado por la zona posterior facilita la conexión; el diseño modular comparte un amplio número de módulos con la serie Cisco 3600 y permite un rápido servicio de piezas sustituibles en la instalación. Los módulos adaptadores de fuentes de alimentación CC, CA y CA redundante son sustituibles en la instalación. La compatibilidad con Network Equipment Building Standards (NEB) nivel 3/ETSI se consigue cuando se utiliza con el kit NEB/ETSI opcional del Cisco 2600 (tenga en cuenta que el kit NEBS se incluye con el modelo Cisco 2650-DC y Cisco 2651-DC). Se proporciona el código CLEI (Common Language Equipment Identification) para facilitar la identificación y el seguimiento en las instalaciones de la oficina central. Las potentes capacidades de administración de redes de la solución Cisco DCN se consiguen utilizando las aplicaciones CiscoWorks, Cisco View y Cisco View Stack Management Interface.
Ilustración 1 Routers modulares de acceso de la serie Cisco 2600
Ventajas principales
La serie Cisco 2600 reduce los costos del periodo de vida útil de la red con las siguientes ventajas:
• Protección de la inversión: debido a que la serie Cisco 2600 admite componentes modulares sustituibles en la instalación, las interfaces de red se pueden cambiar fácilmente sin tener que realizar una actualización integral. Las interfaces modulares se comparten con las series Cisco 1600, 1700 y 3600 permitiendo una reinstalación ampliable de los módulos en toda la red. Otra forma en que la ranura AIM de la plataforma Cisco 2600 protege la inversión es que ofrece la capacidad de expansión necesaria para admitir servicios avanzados, tales como compresión y cifrado de datos asistida por hardware. • Consolidación de la red: mediante la integración de las
funciones unidad de servicio de canal/unidades de servicio de datos (CSU/DSU), dispositivos de terminación de red (NT1) ISDN (RDSI), firewalls, modems, dispositivos de compresión o cifrado, gateways de voz y datos, y otros equipos que se encuentran en las oficinas centrales y la red de datos del proveedor de servicios en una sola unidad compacta, la serie Cisco 2600 ofrece una solución que ocupa poco espacio. • Simplificación de la formación y la administración de la red:
mediante el uso de Cisco Works y Cisco View, el Cisco 2600 y el switch Catalyst 1924DC pueden gestionarse de forma remota como una única entidad, eliminando la necesidad de establecer una conexión Telnet o conexiones a diversos periféricos de la red remota con distintas herramientas de administración. Estas mismas herramientas también gestionan los dispositivos de alto rendimiento Catalyst 2924M XL y el Cisco 3662-DC-CO.
• Integración multiservicio de voz/datos : la serie Cisco 2600 refuerza el compromiso de Cisco de integrar capacidades multiservicio de voz y datos a su cartera de productos, lo que permite la consolidación de redes paralelas con un ancho de banda eficiente en la telefonía por paquetes. Utilizando los módulos de voz/fax, el router Cisco 2600 puede instalarse en redes de Voz a través de IP (VoIP) y Voz a través de Frame Relay (VoFR). Si se utilizan con el nuevo módulo de red troncal de voz por paquetes, una sola serie Cisco 2600 puede admitir 60 llamadas de voz simultáneas, además de enrutamiento y otros servicios.
Opciones de chasis de la serie Cisco 2600
Cada Cisco 2600 dispone de dos ranuras para tarjetas de interfaz WAN, una ranura de módulo de red y una ranura para módulos de integración avanzada, además de uno o dos puertos fijos LAN, un puerto auxiliar asíncrono y un puerto de consola.
La serie Cisco 2600 está disponible en tres niveles de rendimiento y seis configuraciones base:
• Cisco 2650 y Cisco 2651: hasta 37.000 paquetes por segundo (pps), uno y dos puertos Ethernet 10/100 con detección automática
• Cisco 2620 y Cisco 2621: hasta 25.000 pps, uno y dos puertos Ethernet 10/100 con detección automática
• Del Cisco 2610 al Cisco 2613: hasta 15.000 pps – Cisco 2613: un puerto Token Ring
– Cisco 2612: un puerto Ethernet, un puerto Token Ring – Cisco 2611: dos puertos Ethernet
– Cisco 2610: un puerto Ethernet
También están disponibles versiones de fuentes de alimentación CC.
Las tarjetas de interfaz WAN disponibles para las plataformas Cisco 1600, 1720, 2600 y 3600 admiten una amplia gama de opciones serie, ISDN (RDSI) de acceso básico y opciones CSU/DSU integradas para conexión de la WAN principal y de respaldo. Los módulos de red disponibles para las series Cisco 2600 y 3600 admiten una amplia gama de aplicaciones, incluyendo la integración multiservicio voz/datos, acceso
telefónico analógico e ISDN (RDSI), y concentración de dispositivos seriales. El módulo de integración avanzada de compresión de datos de la serie Cisco 2600 descarga a la CPU principal de las tareas de compresión de datos en alta velocidad, permitiendo que el tráfico de datos comprimidos llegue hasta los 8 Mbps, a la vez que libera las ranuras de interfaces externas para otras aplicaciones.
Ilustración 2 Vista del panel posterior de la serie Cisco 2600 (se muestra el Cisco 2611)
Características y ventajas
Gracias a las características descritas en la Tabla 1, la serie Cisco 2600 ofrece a los proveedores de servicios una combinación rentable de versatilidad, integración y potencia.
Tabla 1 Características y ventajas de la serie Cisco 2600
Características Ventajas
Versatilidad y protección de la inversión
Arquitectura modular • Las interfaces de red pueden actualizarse en las instalaciones y permiten instalar nuevas tecnologías, al tiempo que ofrecen una solución para satisfacer las necesidades actuales
• Pueden añadirse interfaces adicionales a medida que aumentan las necesidades de ampliación de la red, ajustando los costos al crecimiento
• Puede ser compatible con el entorno de cualquier oficina central gracias a una amplia variedad de interfaces y densidades de puerto para redes IP, ATM, Frame y TDM
Las tarjetas de interfaz WAN y los módulos de red son los mismos que los de las plataformas de acceso modulares de las series Cisco 1600, 1700 y 3600
• Reducción del costo de mantenimiento de inventario para los componentes modulares de las series Cisco 1600, 1700, 2600 y 3600
• Reducción de los costos de capacitación para el personal de soporte técnico
Ranura de módulo de integración avanzada
• Capacidad de ampliación para la integración de servicios avanzados de alto rendimiento tales como la compresión o cifrado de datos asistida por hardware
Configuraciones LAN seleccionables • Para adaptarse a los requisitos específicos de las redes de área local de las oficinas centrales y las redes de datos de las empresas de telecomunicaciones, incluye conexiones LAN únicas y duales con autodetección Ethernet 10/100, Token Ring, y entornos mixtos Ethernet y Token Ring
Opciones de alimentación CC y CA • Permite la instalación en entornos de alimentación CC tales como las oficinas centrales de empresas de telecomunicaciones o como plataformas de equipamiento terminal del abonado gestionadas mediante una fuente de alimentación CC
SEE MANUAL BEFORE INSTALLATION
SERIAL 1 SERIAL 0
CONN CONNWIC
2A/S
SEE MANUAL BEFORE INSTALLATION
SERIAL 1 SERIAL 0
CONN CONNWIC
2T Cisco 2611 100-240V– 1A 50/60 Hz 47 W W0 AUX CONSOLE ETHERNET 0 ACT LINK ACT ETHERNET 1 LINK W1 12298
Network module slot WIC slots
Ethernet ports Auxiliary port
Rendimiento clase proveedor de servicios/portadora de red de datos de comunicaciones
Arquitectura de alto rendimiento • Basado en un procesador RISC que admite el enrutamiento de alta velocidad con un rendimiento máximo de 37.000 paquetes por segundo y ofrece la máxima capacidad de ampliación, admitiendo así más funciones concurrentes (Cisco 2650 y Cisco 2651) por segundo
• Soporte para funciones de calidad de servicio (QoS) avanzadas tales como el protocolo Resource Reservation Protocol (RSVP), Weighted Fair Queuing (WFQ) y precedencia IP para reducir los costos WAN fijos
• Admite hasta 8 conexiones de red T1/E1
• Un solo Cisco 2600 admite hasta 36 conexiones asíncronas y 12 conexiones síncronas, permitiendo aplicaciones de telemetría • Soporte para tráfico TDM con capacidad "drop and insert"
• La ranura AIM admite la descarga de las aplicaciones que hacen uso intensivo del procesador, incluyendo compresión y el cifrado basado en hardware
• Permite aplicar funciones de seguridad tales como el cifrado de datos, tunneling, y autenticación y autorización de usuarios para acceder a la red virtual privada (VPN)
• Compatibilidad total con el software Cisco IOS®
Instalado en las redes IP de todo el mundo, el software Cisco IOS admite los siguientes servicios de red de datos:
• Servicios completos de enrutamiento IP, incluyendo BGP, ISI y DNS multiárea
• Soporte TL1 incluyendo transporte vía X.25, TCP u OSI. Compatibilidad con TARP (TID Address Resolution Protocol) y compatibilidad con TARP Storm Avoidance
• Servicios PPP, incluyendo soporte de interfaz WAN para ISDN (RDSI), Frame Relay, ATM y X.25
• Servicios de soporte X.25 incluyendo conmutación X.25, PAD asíncrono X.3, DNS para resolución de direcciones X.25, grupos de búsqueda y conversión SVC/PVC
• Conversión de IP al protocolo X.25
• Transporte BX.25 a través de X.25 o TCP (XOT)
• Soporte para 3 áreas OSI/IS-IS multi-área, por chasis, que proporcionan básicamente las mismas capacidades de 3 routers OSI independientes
• Enrutamiento y mediación OSI e IP completos sobre una sola plataforma, incluyendo X.25 de propiedad y compatibilidad con dispositivos asíncronos que admiten el conjunto de características de software Firewall de Cisco IOS certificado por ICSA y que ofrece compatibilidad con funciones de seguridad avanzadas, tales como Context Based Access Control (CBAC), bloqueo Java, denegación de protección de servicio y pistas de auditoría
• Integración de redes heredadas a través de Data Link Switching Plus (DLSW+) y Advanced Peer-to-Peer Networking (APPN)
Simplificación de la gestión
Códigos de identificación CLEI (Common Language Equipment Identification)
• Permite una identificación y seguimiento fáciles del equipamiento de la oficina central
Parte de las soluciones DCN apilables de Cisco
• Puede apilarse con switches LAN como las plataformas de acceso modular Catalyst 1924DC o Cisco 3662-DC-CO
Compatibilidad con VLAN • Cuando se utiliza con el Cisco 2620 y el grupo de características Cisco IOS “Plus”, permite el enrutamiento inter-VLAN a través del protocolo Inter-Switch Link (ISL) de Cisco con los switches Cisco Catalyst 1924DC y 2924M XL DC, y el Cisco 3662-DC-CO
Compatibilidad con el protocolo Cisco Discovery Protocol (CDP)
• Implementa una estación de administración de redes CiscoWorks para el descubrimiento automático del Cisco 2600 en una topología de red
Opciones de CSU/DSU integrado, módem analógico y NT1
• Permite gestionar remotamente todos los elementos CPE para lograr una mayor disponibilidad de la red y reducir los costos de operación
Compatible con Cisco Works y Cisco View
• Simplifica la gestión de todos los componentes apilados e integrados
Compatible con Cisco Voice Manager (CVM)
• Reduce el costo de la instalación y gestión de soluciones de voz/datos integrados
Característica de configuración mejorada
• Las preguntas sensibles al contexto guían al usuario a través del proceso de configuración del router, lo que permite instalarlo más rápidamente
Compatibilidad con Cisco AutoInstall • Configura automáticamente routers remotos a través de una conexión WAN para evitar la necesidad de enviar personal técnico a la instalación remota
Tabla 1 Características y ventajas de la serie Cisco 2600 (Continuación)
Software Cisco IOS
Diseñado posteriormente a Cisco 2500 y Cisco 3600, la serie Cisco 2600 proporciona una gama completa de funciones Cisco Internetworking Operating System (IOS). Estos grupos de características incluyen una gran variedad de aplicaciones intranet, multiprotocolo, QoS e IBM de propiedad que se utilizan actualmente. La serie Cisco 2600 ofrece algunos grupos básicos de características de protocolos y una combinación de opciones “premium”, incluyendo los grupos de características Plus, de cifrado y firewall.
Estos grupos de características base son: • IP
• IP/IPX/AppleTalk/DEC • Remote Access Services • Enterprise
• Enterprise APPN
Los conjuntos de características base admiten los protocolos y estándares más utilizados, tales como conversión de direcciones de la red (NAT), Open Shortest Path First (OSPF), Border Gateway Protocol (BGP), Remote Access Dial-In User Service (RADIUS), multidifusión IP, control remoto (RMON) y las
características de optimización WAN (como ancho de banda bajo demanda, gestión de colas personalizada, por prioridades y WFQ, respaldo de acceso telefónico y RSVP).
Algunos grupos de características base se ofrecen en combinación con capacidades premium que se encuentran en los grupos Plus, Firewall y Encryption. Los conjuntos de
características “Plus” contienen un número adicional de características de valor añadido, como por ejemplo L2TP, L2F, integración voz/datos, protocolos de mainframe de propiedad, DLSw, modo de transferencia asíncrona (ATM), LAN virtuales (VLAN), Netflow, etc. Otras características adicionales de seguridad premium incluyen cifrado IPSec y 3DES, así como capacidades de firewall certificadas ICSA.
El grupo de características Enterprise Plus es la oferta integral de Cisco en protocolos, estándares y capacidades de red de valor añadido. Este grupo de características incluye un amplio conjunto de protocolos QoS, LAN y WAN, incluyendo protocolos mainframe de legado, conversión de protocolos, nodos remotos y servicios de terminal. Además, el grupo de características Enterprise Plus incluye un número de funciones orientadas a las empresas de telecomunicaciones, como Pad OSI y X.25, conversión de protocolos IP/X.25, RFC (Request for Comment) 1613-XOT, transporte TL1 y TARP Storm Avoidance.
Compatibilidad con Cisco Configuration Express
• Permite una implementación rápida y rentable en instalaciones de gran tamaño, mediante el pedido a Cisco de plataformas configuradas para el cliente
Fiabilidad
Enrutamiento de llamada bajo demanda (DDR)
• Ofrece un respaldo automático para la conexión WAN en caso de que falle del enlace principal
Doble banco de memoria Flash • Puede almacenarse una copia de respaldo del software Cisco IOS en memoria Flash
Opción de fuente de alimentación redundante CA
• La opción AC RPS puede compartirse con otros componentes de la red, tales como los de la serie Cisco Catalyst 1924, para proteger la red CPE contra los periodos de inactividad debido a fallos en la alimentación
Diseño ergonómico
Indicadores LED de estado • Ofrece una indicación visual sobre el estado de la fuente de alimentación redundante, actividad de la red y estado de las interfaces
Todas las interfaces de red están situadas en la parte posterior de la unidad
• Simplifica la instalación y la gestión de los cables para aumentar al máximo el tiempo de actividad
Diseño de chasis fácil de abrir • Ofrece un acceso rápido y cómodo para instalar memoria o módulos AIM
Ventilador de varias velocidades • Funcionamiento silencioso cuando se instala en entornos CPE Tabla 1 Características y ventajas de la serie Cisco 2600 (Continuación)
El grupo de características Remote Access Services incluye diversos servicios de gestión, multidifusión, seguridad
(excluyendo el cifrado), conversión de protocolos, nodos remotos y terminal, servicios LAN y WAN, y optimización de protocolos; pero excluye algunas de las capacidades que se encuentran en el grupo de características Enterprise Plus.
Se puede encontrar una lista detallada de las características en las notas de versión del Cisco 2600 IOS. Los requisitos de memoria para un grupo de características determinado pueden encontrarse en el boletín de producto sobre requisitos y características de software del Cisco 2600. Nota: Los routers de acceso modular de la serie Cisco 2600 se comercializan con 32 Mb de memoria DRAM y 8 Mb de memoria Flash como configuración predeterminada. Algunos grupos de características Cisco IOS requieren memoria adicional.
Especificaciones técnicas
• Procesador principal: 80 MHz RISC (Cisco 265x); 50 MHz RISC (Cisco 262x); 40 MHz RISC (Cisco 261x)
• Memoria Flash: de 8 a 16 MB (Cisco 261x y Cisco 262x); de 8 a 32MB (Cisco 265x sólo)
• Memoria de sistema (DRAM): de 32 a 64 MB (Cisco 261x y Cisco 262x); de 32 a 128MB (Cisco 265x sólo, usa SDRAM)
• Ranuras para tarjetas de interfaz WAN: 2 • Ranuras para módulos de red: 1 • Ranura AIM: 1
• Consola/velocidad auxiliar: 115,2 Kbps (máxima) • Anchura: 17,5 pulgadas (445 mm.)
• Altura: 1,69 pulgadas (43 mm) • Profundidad: 11,8 pulgadas (300 mm) • Peso (mín.): 8,85 libras (4,02 kg) • Peso (máx.): 10,25 libras (4,66 kg) • Disipación de potencia: 72 W (máximo)
• Voltaje de corriente alterna (CA) de entrada: De 100 a 240 VCA • Frecuencia: de 47 a 64 Hz
• Tensión de entrada CA: 1,5 amperios
• Voltaje de corriente continua (CC) de entrada: de –38 V a –60 V (etiqueta UL)
• Tensión CC de entrada 2 amperios
• Temperatura de actividad: de 32 a 104 F (de 0 a 40 C) • Temperatura de inactividad: de -13 a 158 F
(de -25 a 70 C)
• Humedad relativa: De 5 a 95% sin condensación • Nivel de ruido (mín.): 38 dbA
• Nivel de ruido (máx.): 42 dbA
Conformidad con NEBS
El kit opcional NEBS Nivel 3/ETSI garantiza que la plataforma de acceso modular Cisco 2600 cumple los estándares NEBS Nivel 3/ETSI para los equipos de conexión que se encuentran usualmente en una oficina central. Este kit está disponible para las serie Cisco 261x y Cisco 262x como repuesto
(ACS-2600NEBS/ETSI=). Este kit también incluye el kit de montaje de bastidor de 23/24 pulgadas para bahías tipo Hendry. Este kit se incluye con la serie Cisco 265x.
Compatibilidad con las normas de regulación
La plataforma modular de acceso Cisco 2600-DC-CO cumple con numerosos estándares de homologación de red, seguridad, interferencia electromagnética (EMI) e inmunidad. Para más información sobre las especificaciones de regulación, consulte http://www.cisco.com/kobayashi/Support_root.shtml
Conformidad con el año 2000
Para obtener más información acerca de la compatibilidad con el “Efecto 2000” de la serie Cisco 2600, consulte el sitio Web correspondiente en:
http://www.cisco.com/warp/customer/752/2000/
Opciones de tarjeta de interfaz WAN
La serie Cisco 2600 admite todas las tarjetas de interfaz WAN disponibles para las series Cisco 1600, 1700 y 3600, así como dos nuevas tarjetas de interfaz WAN de doble puerto serial para aprovechar al máximo la densidad de las interfaces y la eficiencia de las ranuras. Las nuevas tarjetas de interfaz WAN de doble puerto serial cuentan con el nuevo conector Smart Serial, compacto y de alta densidad, para la conexión de una amplia gama de interfaces eléctricas cuando se usan con el cable de transición apropiado.
Ilustración 3 WIC serie de alta velocidad de doble puerto (hasta 2 Mbps/puerto)
SEE MANUAL BEFORE INSTALLATION SERIAL 1
SERIAL 0
CONN CONN WIC2T
H11496
Serial ports
Ilustración 4 WIC serie asínc./sínc. de doble puerto (hasta 128 Kbps/puerto)
Opciones de módulo de red
La serie Cisco 2600 es compatible con los módulos de red indicados en la Tabla 3; estos módulos son iguales a los de la serie Cisco 3600.
SEE MANUAL BEFORE INSTALLATION SERIAL 1
SERIAL 0
CONN CONN 2A/SWIC
H11497
Serial ports
CONN LEDs
Tabla 2 Tarjetas de interfaz WAN y tarjetas de interfaz de voz para la serie Cisco 2600
Número de
componente Descripción
WIC-1DSU-T1 T1/T1 fraccional con CSU/DSU (requiere software IOS versión 11.3(4)T o posterior)
WIC-1DSU-56K4 CSU/DSU 56/64 kbps de un puerto con cuatro hilos
WIC-1T Serial de alta velocidad de un puerto
WIC-2T Serial de alta velocidad doble
WIC-2A/S Dos puertos seriales asínc./sínc.
WIC-1B-S/T ISDN (RDSI) de acceso básico de un puerto
WIC-1B-U ISDN (RDSI) de acceso básico de un puerto con NT
Tabla 3 Módulos de red para la serie Cisco 2600
Módulo Descripción
Módulos de red ATM WAN para la serie Cisco 2600 (requiere el software IOS, versión 12.0 (5) o superior)
NM-4T1-ATM1 Módulo de red ATM T1 de cuatro puertos con multiplexión inversa a través de ATM (IMA)
NM-8T1-ATM1 Módulo de red ATM T1 de ocho puertos con IMA
NM-4E1-ATM1 Módulo de red ATM E1 de cuatro puertos con IMA
NM-8E1-ATM1 Módulo de red ATM E1 de ocho puertos con IMA
NM-1A-T31 Módulo de red ATM (44 Mbps) DS-3 (requiere Cisco IOS, versión 12.1(2)T o posterior)
NM-1A-E31 Módulo de red ATM E-3 (requiere Cisco IOS, versión 12.1(2)T o posterior)
NM-1A-OC3SML-1V1,4
NM-1A-OC3SMI-1V1,4 NM-1A-OC3MM-1V1,4
Módulo de red ATM OC3 monomodo y de largo alcance (SML) con Circuit Emulation Services (AAL-1), monomodo y de alcance intermedio (SML), y multimodo (MM) (requiere Cisco IOS, versión 12.1(2)T o posterior). LOS MÓDULOS OC3 SÓLO SON COMPATIBLES CON LOS MODELOS CISCO 2650 Y CISCO 2651
Módulos de red seriales para la serie Cisco 2600 (requieren el software IOS, versión 11.3 (2) o superior)
NM-16A Módulo de red asíncrono de alta densidad de 16 puertos
NM-32A Módulo de red asíncrono de alta densidad de 32 puertos
NM-4A/S Módulo de red serial de cuatro puertos de baja velocidad (máx. 128 Kbps) asínc/sínc
NM-8A/S Módulo de red serial de ocho puertos de baja velocidad (máx. 128 Kbps) asínc/sínc
NM-2W 2 módulos de red de tarjeta de interfaz WAN (tarjetas de interfaz WAN ofrecidas de forma separada)
Módulos de red LAN para la serie Cisco 2600 (requiere el software IOS, versión 11.3 (4) T o superior)
NM-1E Módulo de red de un puerto Ethernet
NM-4E Módulo de red Ethernet de cuatro puertos
NM-1ATM-251 Módulo de red ATM 25 Mbps de un puerto
NM-1CT1 Módulo de red T1/ISDN (RDSI) de acceso primario canalizado de un puerto
NM-1CT1-CSU Módulo de red T1/ISDN (RDSI) de acceso primario canalizado de un puerto con CSU/DSU
NM-2CT1 Módulo de red T1/ISDN (RDSI) de acceso primario canalizado de dos puertos
NM-2CT1-CSU Módulo de red T1/ISDN de acceso primario canalizado de dos puertos con CSU/DSU
NM-1CE1B Módulo de red equilibrado E1/ISDN (RDSI) de acceso primario canalizado de un puerto
NM-1CE1U Módulo de red no equilibrado E1/ISDN (RDSI) de acceso primario canalizado de un puerto
NM-2CE1B Módulo de red equilibrado E1/ISDN (RDSI) de acceso primario canalizado de dos puertos
NM-2CE1U Módulo de red no equilibrado E1/ISDN (RDSI) de acceso primario canalizado de dos puertos
NM-4B-S/T Módulo de red ISDN (RDSI) de acceso básico de cuatro puertos (interfaz S/T)
NM-4B-U Módulo de red ISDN (RDSI) de acceso básico de cuatro puertos con NT-1(Interfaz U)
NM-8B-S/T Módulo de red ISDN (RDSI) de acceso básico de ocho puertos (interfaz S/T)
NM-8B-U Módulo de red ISDN (RDSI) de acceso básico de ocho puertos con NT-1(Interfaz U)
Módulos del módem y licencia (requiere el software IOS, versión 11.3(4)T o posterior)
NM-8AM Módulo de red de ocho modems analógicos
NM-16A Módulo de red de dieciséis modems analógicos
MMTL-3600/2600-8 Modem Management Technology License, ocho modems
MMTL-3600/2600-16 Modem Management Technology License, 16 modems
Módulos de red de voz/fax para la serie Cisco 2600 (requiere IOS, versión 11.3 (2) o superior)
NM-1V1 Módulo de red de voz/fax de una ranura (hasta 2 canales de voz)
NM-2V1 Módulo de red de voz/fax de dos ranuras (hasta 4 canales de voz)
NM-HDV-1T1-24=1,2 Módulo de red de 24 canales T1 de voz/fax de alta densidad
NM-HDV-1E1-30=1,3 Módulo de red de 30 canales E1 de voz/fax de alta densidad
NM-HDV-1T1-24E=1,2 Módulo de red de 24 canales T1 de voz/fax de alta densidad
NM-HDV-1E1-30E=1,3 Módulo de red de 30 canales mejorados E1 de voz/fax de alta densidad
NM-HDV-2T1-481,2 Módulo de red de 48 canales T1 de voz/fax de alta densidad
NM-HDV-2E1-601,3 Módulo de red de 60 canales E1 de voz/fax de alta densidad
NM-HDV=1,2 Módulo de alta densidad de voz, repuesto (no T1 o DSP)
1.Todos los módulos de red ATM y Packet Voice requieren el grupo de características Cisco IOS Plus.
2.Requiere Cisco IOS, versión 12.05XK o posterior.
3.Requiere Cisco IOS, versión 12.07XK o posterior.
Tabla 3 Módulos de red para la serie Cisco 2600 (Continuación)
Opciones del módulo de integración avanzada
La serie Cisco 2600 ofrece compresión de datos o cifrado de datos a través del uso de una ranura AIM interna. Esto ofrece la ventaja de permitir que las ranuras externas sigan estando disponibles para componentes como CSU/DSU integradas, modems analógicos o módulos de red de voz/fax, al mismo tiempo que ofrece gran rendimiento en los servicios, aplicaciones y administración del ancho de banda.
Data Compression AIM supone una opción rentable para reducir los costos de WAN recurrentes y maximizar el beneficio de las funciones avanzadas de gestión de ancho de banda del software Cisco IOS. Data Encryption AIM ofrece servicios
opcionales de cifrado basados en hardware mediante la liberación del proceso de cifrado de la unidad central de procesamiento (CPU) de la serie Cisco 2600, lo que proporciona diez veces el rendimiento a través del cifrado basado sólo en software. Tabla 4 Tarjetas de interfaz de voz para los módulos de red voz/fax
Módulo Descripción
VIC-2FXS Tarjeta con dos puertos FXS de voz/fax para el módulo de red de voz/fax
VIC-2FXO-M11 Dos tarjetas de interfaz de puerto FXO voz/fax para módulos de red voz/fax con identificación de llamada y desconexión por supervisión (versión para Norteamérica y otros países)
VIC-2FXO Tarjeta con dos puertos FXO de voz/fax para el módulo de red de voz/fax
VIC-2FXO-EU Tarjeta de interfaz de voz/fax de dos puertos FXO para Europa
VIC-2FXO-M3 Tarjeta de interfaz de voz/fax de dos puertos FXO para Australia
VIC-2E/M Tarjeta de interfaz de voz/fax con dos puertos E&M para el módulo de red de voz/fax
VIC-2BRI-NT/TE-TE2 Interfaz BRI NT/TE VIC de dos puertos que proporciona un suministro de alimentación de -48 VCC, ofreciendo 4 canales de portadora de voz
VIC-2BRI-S/T-TE3 Tarjeta de interfaz de voz/fax del equipo terminal BRI S/T de dos puertos para el módulo de red de voz/fax
1.Compatible con Cisco IOS 12.1(2)XH o posterior.
2.Compatible a partir de Cisco IOS Plus 12.1(3)XI.
3.Compatible con el Cisco 261x con Cisco IOS 12.0(2)XD y en Cisco 262x con 12.0(3)T o posterior
Tabla 5 Tarjetas de interfaz WAN/voz Multiflex admitidas en la serie Cisco 2600 que se utilizan con el módulo de red de voz/fax y como tarjeta de interfaz WAN independiente
Módulo Descripción
VWIC-1MFT-T11 Enlace troncal T1/T1 fraccional de un puerto con CSU/DSU
VWIC-2MFT-T11 Enlace troncal T1/T1 fraccional de dos puertos con CSU/DSU
VWIC-2MFT-T1-DI1 Enlace troncal T1/T1 fraccional de dos puertos con CSU/DSU y “Drop & Insert”
VWIC-1MFT-E11 Enlace troncal Multiflex E1/E1 fraccional de un puerto con CSU/DSU
VWIC-2MFT-E11 Enlace troncal Multiflex E1/E1 fraccional de dos puertos con CSU/DSU
VWIC-2MFT-E1-DI1 Enlace troncal Multiflex E1/E1 fraccional de dos puertos con CSU/DSU y “Drop & Insert”
1. Se admite en Cisco IOS, versión 12.0(5)XK o posterior. Es necesaria la versión 12.07T de IOS para admitir tanto la tarjeta de interfaz WAN/voz Multiflex como los módulos de red IMA ATM en el mismo chasis Cisco 2600.
Tabla 6 Módulo de integración avanzada de la serie Cisco 2600
AIM-COMPR2 Data Compression AIM para la serie Cisco 2600 (requiere el software IOS, versión 12.0(2)T o superior)
AIM-VPN/BP Data Encryption AIM para la serie Cisco 2600 (requiere el software IOS, versión 12.1(3)XI o superior)
Copyright © 2000 Cisco Systems, Inc. Reservados todos los derechos. Impreso en Estados Unidos. Catalyst, Cisco, Cisco IOS, Cisco Systems y el logotipo de Cisco Systems son marcas registradas de Cisco Systems, Inc. o sus empresas afiliadas en Estados Unidos y en otros países. Las restantes marcas comerciales mencionadas en este documento son propiedad de sus respectivos propietarios. La utilización de la palabra socio no implica una relación de
sociedad entre Cisco y otra empresa. (0007R) 09/00 BW6524
Cisco Systems cuenta con más de 190 oficinas en los siguientes países. Las direcciones, números de teléfono y de fax pueden encontrarse en el
s i t i o W e b C i s c o . c o m e n w w w . c i s c o . c o m / g o / o f f i c e s .
Alemania • Arabia Saudí • Argentina • Australia • Austria • Bélgica • Brasil • Canadá • Colombia • Corea • Costa Rica • Croacia • Chile • China Dinamarca • Dubai, EAU • Eslovaquia • Eslovenia • España • Estados Unidos • Filipinas • Finlandia • Francia • Grecia • Hong Kong • Hungría • India Indonesia • Irlanda • Israel • Italia • Japón • Luxemburgo • Malasia • México • Noruega • Nueva Zelanda • Países Bajos • Perú • Polonia • Portugal Puerto Rico • Reino Unido • República Checa • Rumanía • Rusia • Singapur • Sudáfrica • Suecia • Suiza • Tailandia • Taiwán • Turquía • Ucrania • Venezuela
Oficinas centrales de la empresa
Cisco Systems, Inc. 170 West Tasman Drive San José, CA 95134-1706 EE.UU. www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 526-4100
Oficinas centrales en Europa
Cisco Systems Europe 11, Rue Camille Desmoulins 92782 Issy Les Moulineaux Cedex 9
Francia www.cisco.com Tel: 33 1 58 04 60 00 Fax: 33 1 58 04 61 00
Oficinas centrales en América
Cisco Systems, Inc. 170 West Tasman Drive San José, CA 95134-1706 EE.UU. www.cisco.com Tel: 408 526-7660 Fax: 408 527-0883 Oficinas centrales en Asia/Pacífico
Cisco Systems Australia Pty., Ltd. Level 17, 99 Walker Street Sidney
NSW 2059 Australia www.cisco.com Tel: +61 2 8448 7100 Fax: +61 2 9957 4350
Servicio y soporte técnico de Cisco
La tecnología líder merece un soporte técnico líder. El servicio y soporte técnico para la serie Cisco 2600 está disponible por contratos puntuales o anuales. Las opciones de soporte técnico van desde ayuda del centro de asistencia técnica hasta la consultoría en sus instalaciones.
Todos los contratos de apoyo técnico incluyen:
• Las principales actualizaciones del software Cisco IOS en protocolo, seguridad, ancho de banda y mejoras de funciones. • Completos derechos de acceso a Cisco Connection Online
(CCO) para obtener ayuda técnica, realizar operaciones de comercio electrónico y obtener información sobre • productos
• Acceso las 24 horas del día a la mayor plantilla de personal de ayuda técnica de todo el sector
Un contrato de soporte técnico amplía la utilidad de su inversión en tecnología durante todo el ciclo de vida del producto, garantizando un rendimiento y una disponibilidad óptima. Aumente el potencial de su personal haciendo uso de la experiencia de Cisco.
Para obtener mayor información, póngase en contacto con su oficina local de ventas de Cisco.
