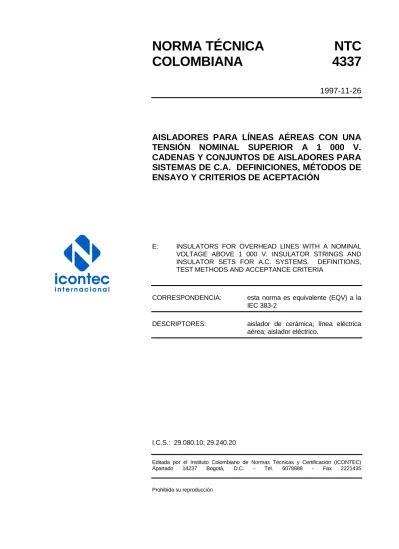

NORMA TÉCNICA
NTC
COLOMBIANA
4337
1997-11-26
AISLADORES PARA LÍNEAS AÉREAS CON UNA
TENSIÓN NOMINAL SUPERIOR A 1 000 V.
CADENAS Y CONJUNTOS DE AISLADORES PARA
SISTEMAS DE C.A. DEFINICIONES, MÉTODOS DE
ENSAYO Y CRITERIOS DE ACEPTACIÓN
E: INSULATORS FOR OVERHEAD LINES WITH A NOMINAL VOLTAGE ABOVE 1 000 V. INSULATOR STRINGS AND INSULATOR SETS FOR A.C. SYSTEMS. DEFINITIONS, TEST METHODS AND ACCEPTANCE CRITERIA
CORRESPONDENCIA: esta norma es equivalente (EQV) a la IEC 383-2
DESCRIPTORES: aislador de cerámica; línea eléctrica aérea; aislador eléctrico.
I.C.S.: 29.080.10; 29.240.20
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 4337 fue ratificada por el Consejo Directivo de 1997-11-26.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 383903 Aisladores eléctricos.
ELECTROPORCELANA GAMMA EMPRESA DE ENERGÍA DE BOGOTÁ EPSA
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ELECTRIFICADORA DE CÓRDOBA ELECTRIFICADORA DE SANTANDER ELECTRIFICADORA DEL ATLÁNTICO ELECTRIFICADORA DEL TOLIMA
EMPRESA DE ENERGÍA DE
CUNDINAMARCA
EMPRESAS MUNICIPALES DE CALI
EMPRESAS PÚBLICAS DE MEDELLÍN INTERCONEXIÓN ELÉCTRICA S.A.
SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO
UNIVERSIDAD DE ANTIOQUIA UNIVERSIDAD DEL VALLE
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 4337 RESUMEN
1
AISLADORES PARA LÍNEAS AÉREAS CON UNA TENSIÓN NOMINAL SUPERIOR A 1 000 V. CADENAS Y CONJUNTOS DE AISLADORES PARA SISTEMAS DE C.A. DEFINICIONES, MÉTODOS DE ENSAYO Y CRITERIOS DE ACEPTACIÓN
SECCIÓN 1: GENERALIDADES
1. OBJETO
La presente norma se aplica a cadenas de aisladores y conjuntos de aisladores que comprenden unidades aisladoras en cadena, de material cerámico o vidrio para uso en líneas aéreas de potencia c.a., con una tensión nominal mayor de 1 000 V y una frecuencia máxima de 100 Hz.
Esta norma se aplica a cadenas de aisladores y conjuntos de aisladores para uso en líneas eléctricas aéreas c.d. a tracción.
También se aplica a cadenas de aisladores y conjuntos de aisladores de diseño similar cuando son usados en subestaciones.
Se puede considerar como una norma provisional para cadenas de aisladores y conjuntos de aisladores para uso en líneas aéreas de potencia c.d. y para conjuntos de aisladores compuestos.
El objeto de esta norma es establecer procedimientos normalizados de ensayo eléctrico y criterios de aceptación para verificar las características definidas de las cadenas de aisladores y conjuntos de aisladores que entran dentro del campo de aplicación de ésta.
Estos ensayos y características tienen como propósito brindar una base común para los diseñadores, usuarios y proveedores de líneas aéreas, aisladores y equipo de alimentación cuando se requieran la definición, evaluación o verificación de las características eléctricas de estos equipos.
Los ensayos presentados aquí no pretenden ser ensayos obligatorios sobre aisladores, ya sea que se suministren individualmente, o como cadenas o como conjuntos.
Notas:
1. Los ensayos sobre las unidades de aisladores en cadena se tratan en la norma IEC 383-1. Los ensayos sobre los aisladores compuestos se tratan en la norma IEC 1109.
2. Esta parte no incluye ensayos de polución artificial o de radio interferencia. Estos temas y los pertinentes se tratan en los siguientes informes de la IEC:
NORMA TÉCNICA COLOMBIANA
NTC 4337 RESUMEN
IEC 507. Artificial Pollution Test on High-Volltaje Insulator To be Used on a.c. Systems 3. Actualmente se encuentran en estudio los ensayos de arco de potencia.
2. REFERENCIAS NORMATIVAS
Las siguientes normas contienen disposiciones que, mediante su referencia en este texto, constituyen disposiciones del mismo. En el momento de la publicación eran válidas las ediciones indicadas. Todas las normas están sujetas a actualización. Se recomienda a las partes que realizan acuerdos con base en esta norma, a que investiguen la posibilidad de aplicar las ediciones más recientes de las siguientes normas. Los miembros de ISO e IEC mantienen registros de las normas internacionales válidas actualmente.
IEC 50(471): 1974, International Electrotechnical Vocabulary (IEV) - Chapter 471: Insulators.
IEC 60-1: 1989, High Voltage Test Techniques - Part 1: General Definitions and Test Requirements.
IEC 71-1: 1976, Insulation Coordination - Part 1: Terms, Definitions and Rules.
IEC 71-2: 1976, Insulation Coordination. Part 2: Application Guide.
IEC 71-3: 1982, Insulation Coordination - Part 3: Phase to phase Insulation Coordination - Principles, Rules and Application Guide.
3. DEFINICIONES
Las definiciones presentadas no figuran en la norma IEC 50(471), o son diferentes de las que se presentan en dicha norma.
El término "aislador" se usa en esta norma para hacer referencia al objeto que se está ensayando.
3.1 Cadena de aisladores: una o más unidades de aisladores conectados en cadena, destinados a servir de soporte flexible a los conductores de líneas aéreas y sometidos principalmente a esfuerzos de tracción.
3.2 Conjunto de aisladores: ensamble de una o más cadenas de aisladores conectados entre sí apropiadamente, equipado con los dispositivos de montaje y protección necesarios en el servicio.
3.2.1 Conjunto de aisladores en suspensión: conjunto completo de aisladores con los dispositivos necesarios para portar uno o más conductores de línea en su extremo inferior.
3.2.2 Conjunto de aisladores a tracción: conjunto de aisladores completos con dispositivos para asegurar un conductor o conductores de línea bajo tracción.
3.3 Flameo: descarga disruptiva externa al aislamiento. Se produce entre las partes que normalmente son sometidas a tensión de servicio.
Nota. El término "flameo" usado en esta norma incluye flameo a través de la superficie del aislador, al igual que la descarga disruptiva por formación de arco a través del aire adyacente al aislador.
NORMA TÉCNICA COLOMBIANA
NTC 4337 RESUMEN
3
3.4 Tensión de impulso sostenido en seco tipo rayo: la tensión de impulso de la descarga eléctrica que el aislador soporta en seco, bajo las condiciones de ensayo preescritas.
3.5 Tensión 50 % de flameo de impulso en seco tipo rayo: valor de la tensión de impulso de tipo rayo, que bajo las condiciones de ensayo establecidas, tiene el 50 % de probabilidad de producir flameo en el aislador, en seco.
3.6 Tensión sostenida en húmedo a frecuencia industrial: la tensión a frecuencia industrial que el aislador soporta en húmedo, bajo las condiciones de ensayo establecidas.
3.7 Tensión de flameo en húmedo a frecuencia industrial: la media aritmética de las tensiones medidas que causan el flameo del aislador bajo las condiciones de ensayo establecidas.
3.8 Tensión de impulso sostenido en húmedo tipo maniobra: tensión de impulso tipo maniobra que el aislador soporta en húmedo, bajo las condiciones de ensayo establecidas.
3.9 Tensión 50 % de flameo de impulso en húmedo tipo maniobra: valor de la tensión de impulso tipo maniobra, que bajo las condiciones de ensayo establecidas tiene el 50 % de probabilidad de producir flameo sobre el aislador, en húmedo.
NORMA TÉCNICA COLOMBIANA
NTC 4337 RESUMEN
Anexo A (Informativo)
Lista de documentos normativos presentados para información
IEC 383-1: 1992, Insulators for Overhead Lines with a Nominal Voltage above 1 000 V. Part 1: Ceramic or Glass Insulator Units for a.c. Systems. Definitions, Test Methods and Acceptance Criteria.
IEC 437: 1973, Radio Interference Test on High Voltage Insulators.
IEC 507: 1991, Artificial Pollution Tests on High-Voltage Insulators to be Used on a.c. Systems.
IEC 1109: 1992, Composite Insulators for a.c. Overhead Lines with a Nominal Voltage Greater than 1 000 V. Definitions, Test Methods and Acceptance Criteria.
NORMA TÉCNICA COLOMBIANA
