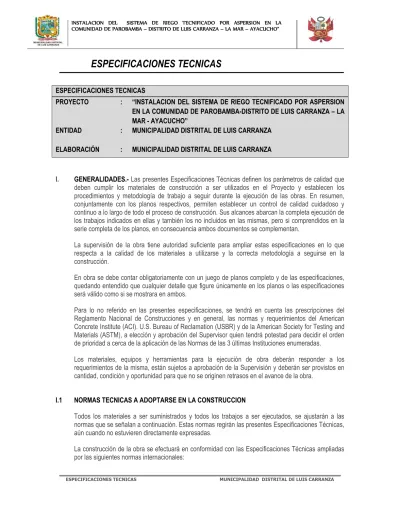

ESPECIFICACIONES TECNICAS PAROBAMBA

(1)

ESPECIFICACIONES TECNICAS MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA

ESPECIFICACIONES TECNICAS

ESPECIFICACIONES TECNICAS

PROYECTO : “INSTALACION DEL SISTEMA DE RIEGO TECNIFICADO POR ASPERSION EN LA COMUNIDAD DE PAROBAMBA-DISTRITO DE LUIS CARRANZA – LA MAR - AYACUCHO”

ENTIDAD : MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA

ELABORACIÓN : MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA

I. GENERALIDADES.- Las presentes Especificaciones Técnicas definen los parámetros de calidad que deben cumplir los materiales de construcción a ser utilizados en el Proyecto y establecen los procedimientos y metodología de trabajo a seguir durante la ejecución de las obras. En resumen, conjuntamente con los planos respectivos, permiten establecer un control de calidad cuidadoso y continuo a lo largo de todo el proceso de construcción. Sus alcances abarcan la completa ejecución de los trabajos indicados en ellas y también los no incluidos en las mismas, pero si comprendidos en la serie completa de los planos, en consecuencia ambos documentos se complementan.

La supervisión de la obra tiene autoridad suficiente para ampliar estas especificaciones en lo que respecta a la calidad de los materiales a utilizarse y la correcta metodología a seguirse en la construcción.

En obra se debe contar obligatoriamente con un juego de planos completo y de las especificaciones, quedando entendido que cualquier detalle que figure únicamente en los planos o las especificaciones será válido como si se mostrara en ambos.

Para lo no referido en las presentes especificaciones, se tendrá en cuenta las prescripciones del Reglamento Nacional de Construcciones y en general, las normas y requerimientos del American Concrete Institute (ACI). U.S. Bureau of Reclamation (USBR) y de la American Society for Testing and Materials (ASTM), a elección y aprobación del Supervisor quien tendrá potestad para decidir el orden de prioridad a cerca de la aplicación de las Normas de las 3 últimas Instituciones enumeradas.

Los materiales, equipos y herramientas para la ejecución de obra deberán responder a los requerimientos de la misma, están sujetos a aprobación de la Supervisión y deberán ser provistos en cantidad, condición y oportunidad para que no se originen retrasos en el avance de la obra.

I.1 NORMAS TECNICAS A ADOPTARSE EN LA CONSTRUCCION

Todos los materiales a ser suministrados y todos los trabajos a ser ejecutados, se ajustarán a las normas que se señalan a continuación. Estas normas regirán las presentes Especificaciones Técnicas, aún cuando no estuvieren directamente expresadas.

La construcción de la obra se efectuará en conformidad con las Especificaciones Técnicas ampliadas por las siguientes normas internacionales:

(2)

 A.C.I (American Concrete Institute)

 U.S.B.R (U. S. Bureau of Reclamation)

 A.S.T.M (American Society for Testing and Materials).

 A.A.S.H.O (American Association of State Highway Officials)

 I.S.O (Internacional Standard Organización)

2. DEFINICIONES 2.1 Entidad Ejecutora

MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA

2.2 Representantes

Significa los representantes legales de la Entidad Ejecutora

2.3 Ingeniero Residente

Es el Ingeniero colegiado hábil inscrito en el colegio de ingenieros quien debe de velar la correcta ejecución de la obra y el cumplimiento de las especificaciones técnicas, planos y procesos constructivos.

2.4 Planos

Significan aquellos dibujos cuya relación se presenta adjunta al expediente técnico como parte del proyecto. Los dibujos o planos elaborados después de iniciada la obra para mejor explicación o para mostrar cambios en el trabajo serán denominados planos complementarios y obligarán al ejecutor con la misma fuerza que los planos.

Planos de obra terminada son aquellos que elabora el ejecutor después de finalizar la obra y antes de su recepción definitiva.

2.5 Especificaciones

Significan todos los requerimientos y estándares de ejecución que se aplican a la obra, motivo del presente documento.

En ellas se señalan las normas para la ejecución y medición a ser aplicadas en la construcción de las obras así como las pruebas procedimientos y servicios, operación y ubicación de sitios de trabajo.

Cualquier detalle no incluido en las especificaciones u omisiones aparente en ellas o la falta de una descripción detallada concerniente a cualquier trabajo que deba ser realizado y materiales que deben ser suministrados, se considerará como que significa únicamente seguirá la mejor práctica de ingeniería establecida y que se usará solamente mano de obra y materiales de la mejor calidad debiendo ser ésta la interpretación que se dé siempre a las especificaciones.

2.6 Expediente Técnico

Significa el conjunto de documentos para la ejecución de obras tales como: Términos de referencia, memoria descriptiva, especificaciones técnicas, cronogramas, planos, metrados, análisis de precios unitarios y presupuesto.

3.0 ALCANCES DE LAS ESPECIFICACIONES 3.1 Planificación

Es necesario realizar un reconocimiento previo de la zona de trabajo para familiarizarse con la ubicación de la estructura, áreas de préstamo, accesos, condiciones del terreno, etc. y con la

(3)

finalidad de confeccionar un plan de organización y desarrollo de labores.

El Residente de Obra deberá presentar un Cronograma de trabajo antes del inicio de la obra, estando obligado a su cumplimiento. Dicho Cronograma contará con la aprobación del Supervisor y podrá ser modificado previa autorización.

3.2 Errores u omisiones

Los errores u omisiones que puedan encontrarse en el Proyecto, tanto en los diseños como en los metrados, serán resueltos conjuntamente entre consultor y el Ingeniero Residente de Obra.

3.3 Iniciación de obra

Se recomienda iniciar la obra a partir del mes de abril, es decir luego del periodo de lluvias, con previo consentimiento del Supervisor de obra.

3.4 Personal

Se ha proyectado los rendimientos considerando participación de mano de obra calificada y que la participación de los comuneros deberá ser complementaria y podrá ser aprovechada para disminuir los costos de obra y tendrá que ser considerada como mano de obra no calificada en la ejecución de las mismas; sin embargo, se deja en claro quienes tengan a su cargo la Dirección Técnica deberán acreditar con un curriculum Vitae de las personas que participen como mano de obra calificada, sin este documento no será considera como mano de obra calificada (operario, oficial , etc. ).

3.5 Equipos, Herramientas e Implementos

Todos los equipos, herramientas e implementos necesarios para la ejecución correcta de la obra, deberán ser adquiridos y proporcionados de acuerdo al expediente técnico en la cantidad, condiciones y oportunidad adecuada, de tal manera que no se origine retrasos en el avance de obra.

3.6 Normas Técnicas y Materiales

La construcción de la Obra se efectuará de acuerdo a las siguientes Normas Técnicas : a) Reglamento Nacional de Edificaciones.

b) Normas ASTM (American Society por Testing of Materials). c) Normas ACI (American Concrete Institute).

Los materiales a emplearse en la construcción de la obra serán nuevos y de primera calidad. La Supervisión ordenará el control y revisión de los materiales de construcción como fierros, tubos, accesorios, agregados, concretos, madera, etc. así mismo fijará el tipo de ensayos a realizarse.

3.7 Ingeniero Residente

La obra deberá estar a cargo de un Ingeniero Residente, quien contratará al personal calificado y no calificado necesario para la ejecución correcta de los trabajos. Es el responsable de la Dirección técnica en la ejecución de las diversas partidas.

3.8 Supervisión

Estará a cargo del supervisor externo y es el encargado de supervisar los trabajos, los plazos de ejecución, la calidad de los materiales, el control económico, las instalaciones y colocación de las mismas, absolver las consultas del Residente de Obra, resolver los problemas o imprevistos que se presenten en obra, etc.

3.9 Medidas de seguridad

El Ing. Residente tomará las medidas de seguridad necesarias para reducir al mínimo la posibilidad de accidentes del personal y posibles datos a las propiedades de terceros.

(4)

Queda expresamente prohibido el almacenamiento de explosivos y combustibles en los

campamentos, debiendo ubicarse los dispositivos para estos materiales en lugares adecuados y a distancias prudentes, que eviten cualquier peligro para las personas, trabajadores, maquinarias, bienes o terrenos.

3.10 Servicios de Primeros Auxilios

En el campamento el Ing. Residente deberá disponer de un botiquín provisto de medicamentos e instrumental mínimo para la atención de los accidentados y enfermedades leves del personal de obra.

3.11 Limpieza final de obra

Después de terminada la obra debe efectuarse la limpieza de todos los residuos de los materiales, desechos, etc. de toda la zona antes de proceder a la Recepción y entrega de la obra.

01 ACTIVIDADES INICIALES DE PROYECTO 01.01 FLETE RURAL

DESCRIPCION: Consiste en el transporte de los mismos materiales que se transportó con los camiones de carga, pero esta vez con la particularidad de llevarlos hasta el mismo lugar de proyecto (pie de obra); para esto se utilizará más que nada el personal obrero necesario que llevará los materiales con ayuda de acémilas (burros y Caballos).

METODO DE MEDICIÓN: Este trabajo será medido por global (GLB) de material transportado

FORMA DE PAGO:La forma de medida y pago por contrata en forma global (GLB), el pago será al precio unitario del presupuesto de obra, dicho pago representa compensación integral para todas las operaciones de transporte de material, mano de obra, equipos, herramientas, así como otros gastos eventuales que se requieran para terminar los trabajos.

01.02 FLETE TERRESTRE

DESCRIPCION: Este ítem, corresponde al transporte de los materiales de cantera, tuberías y accesorios, cemento, fierro, clavo, madera, etc.

Es la actividad de cargar el material desde la ciudad de Huancavelica para ser transportado por vía terrestre hasta la obra, mediante vehículos apropiados, a través de los accesos establecidos, para luego ser transportados al lugar donde se va a colocar.

METODO DE CONSTRUCCION:

Carguío: Es la actividad de cargar el material desde la ciudad de Huancavelica mediante el

empleo de vehículos terrestres, para ser transportados al lugar donde se va a colocar.

Transporte: Esta actividad consiste en el transporte los materiales a ser usados en la obra desde la ciudad hasta los puntos de ejecución de la obra.

(5)

Los volúmenes de material transportados son determinados en su posición final de acuerdo al cálculo del flete por peso y volumen. El traslado del material a transportar está incluido en el análisis de costos del proyecto.

La distancia de transporte es la distancia media calculada en el expediente técnico. Las distancias y volúmenes serán aprobados por el Ingeniero Supervisor.

Durante el transporte de los materiales de la cantera a obra pueden producirse emisiones de material particulado (polvo), afectando a la población local o vida silvestre,

Al respecto está emisión de polvo puede minimizarse, humedeciendo periódicamente los caminos temporales, así como humedeciendo la superficie de los materiales transportados y cubriéndolos con un toldo húmedo.

CALIDAD DE MATERIALES: para la ejecución de esta partida no se empleara materiales, sino herramientas manuales, camión de transporte de carga.

MÉTODO DE MEDICIÓN: El volumen por el cual se pagará de la Partida Carguío y Transporte de Material de cantera será el número de viaje de material aceptablemente cargado, de acuerdo con las prescripciones de la presente especificación, medidos desde su posición original. El trabajo deberá contar con la conformidad del Ingeniero Supervisor.

FORMA DE PAGO: La forma de pago se efectuará por viaje obtenida en la forma anteriormente descrita, de acuerdo al precio unitario del contrato, entendiéndose que dicho pago representa compensación íntegra por el equipo, mano de obra, herramientas e imprevistos para completar la obra materia de pago

01.03 INSTALACION DE CARTEL DE OBRA

DESCRIPCIÓN: Esta partida comprende la habilitación, transporte y colocación de cartel de obra de 3.60m de altura y 2.40m de ancho. Los detalles del cartel lo proporcionará la Municipalidad en coordinación con la entidad financiera, deben ser colocados en un lugar visible antes del inicio de obra y permanecer durante la construcción hasta la recepción de obra.

METODO DE CONSTRUCCIÓN: El cartel de obra se colocará en un lugar visible con tres patas de rollizo de madera de la zona de ø = 4”, éstos rollizos se plantarán en hoyos anchos y profundos tal que puedan colocarse con facilidad los rollizos y luego se procede a colocar el cartel mediante clavos, pernos, pintura anticorrosivo, alambres, etc. a una altura lo suficiente alto para evitar cualquier perjuicio.

CALIDAD DE LOS MATERIALES: El cartel de obra será de tipo gigantografico con material de

tipo banner plastificado de dimensiones de 2.40 mts. De ancho y 3.60 mts. De longitud, clavado en bastidores de madera tornillo de sección 3” x 3” y sobre planchas de triplay simple, que será sujetado con clavos, a tres rollizos de madera de la zona, que tendrán una altura de 3.00 m.

(6)

Los postes del cartel de obra estarán anclados en un dado de concreto de f´c = 175 kg/cm2 de 0.30 m x 0.60 m. x 0.60 m., e introducidos en el terreno natural una profundidad de 0.40 m. El cartel de obra llevará los colores determinados por el Supervisor de obra.

MÉTODO DE MEDICIÓN: La forma de medida es la unidad y se prevé la instalación de un solo cartel para la obra.

FORMA DE PAGO: El pago será al precio unitario al contrato, dicho pago construirá

compensación completa por toda la mano de obra y herramientas.

01.04 ALQUILER DE ALMACEN EN OBRA

DESCRIPCIÓN: Para efectos de almacenaje de materiales de construcción, se alquilará un ambiente apropiado, que permita la recepción de materiales de proveedores y su posterior distribución.

Para evitar cualquier pérdida de cualquier material se contratará un personal quien tendrá a su cargo el cuidado de los materiales en las horas que no se esté trabajando.

METODO DE MEDICION: La Unidad de medición es el mes (MES)

FORMA DE PAGO: La cantidad determinada según la unidad de medición, será pagada al

precio unitario, y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para completar la partida.

02 BOCATOMA (01 UND)

02.01 OBRAS PRELIMINARES

02.01.01 LIMPIEZA Y DESBROSE DE TERRENO

DESCRIPCION: La partida está referida al desbroce y limpieza de malezas y pequeños arbustos, que puedan impedir la fácil operación y construcción de las obras, así como que dificulten los trabajos de trazo, nivelación y replanteo.

Los terrenos sobre los que se coloquen mampostería o revestimiento serán previamente emparejados, retirándose todo material removido débil, humedeciéndose suficientemente en el caso de que se tenga que vaciar mezcla.

METODO DE CONSTRUCCION: Los trabajos de desmonte que el Contratista ejecute sin autorización de la entidad o por conveniencia propia, serán por su cuenta y bajo su responsabilidad. El Contratista deberá responder por todo daño o perjuicio que cause a terceros por negligencia en la ejecución de esta actividad y tales áreas no serán incluidas en las medidas para pago.

(7)

ESPECIFICACIONES TECNICAS MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA METODO DE MEDICIÓN: Este trabajo será medido por metro cuadrado (m2) de

terreno trabajado.

FORMA DE PAGO: Los pagos se realizarán de acuerdo a precios unitarios por

metro cuadrado (M2).

02.01.02 TRAZO Y REPLANTEO DE ESTRUCTURAS

DESCRIPCIÓN: es el trazo, nivelación y replanteo en la captación y en otras estructuras similares. Son los trabajos topográficos previos a realizarse con la ayuda del nivel y teodolito, además emplear el yeso y el cordel para el replanteo de las obras a implantarse. Cotas requeridas según indique los planos, Comprende el uso de un nivel de Ingeniero y la participación de un topógrafo.

METODO DE CONSTRUCCION: Comprende el replanteo de los planos en el terreno y nivelado fijando los ejes de referencia y las estacas de nivelación.

La nivelación se efectuará en la plataforma donde se construirá la estructura de la captación mejorando la superficie de apoyo del cimiento mediante una densificación del suelo por pisones manuales, humedad y rastrillos.

Luego de concluida la etapa de excavación las superficies del fondo y paredes quedan mas o menos planas pero no lo suficientemente limpio y compacto para recibir la mezcla fluida del concreto, debiéndose retirar el material suelto y todo lo que pueda significar contaminación de la mezcla.

El retiro será efectuado con herramientas manuales, bajo un proceso de “raspado” y compactación con pisón. Si en las paredes se observan alguna zona suelta puede procederse a pañetear con una mezcla pobre concreto arena.

La supervisión controlará los aspectos mencionados en el ítem anterior y tomará las medidas necesarias en caso de haber inconvenientes.

El producto final corresponde a la conformación de una caja en el suelo que tenga las superficies planas y estables de tal forma que exista la garantía de colocar el concreto sin el peligro de contaminación.

CALIDAD DE LOS MATERIALES: Se utilizan para estas labores estacas de madera

de 5 cm x 5 cm x 3 m y yeso en bolsas de 18 kg. Pintura esmalte y cordel. Además se utilizara Equipo de topografía completo. Los equipos de precisión deberán tener certificado de calibración reciente y deberán ser aprobados por la entidad.

METODO DE MEDICION: La Unidad de medición es el metro lineal (M.L)

FORMA DE PAGO: La cantidad determinada según la unidad de medición, será

pagada al precio unitario, y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para completar la partida.

(8)

ESPECIFICACIONES TECNICAS MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA 02.02.01 EXCAVACION EN MATERIAL SUELTO

DESCRIPCIÓN: Esta partida se refiere a la excavación para la construcción de la

captación de manantial de ladera y otras estructuras similares contemplados en el proyecto, esta se realiza en corte abierto y será realizada en forma manual. No se utilizara material alguno, pero si será necesario de Herramientas, para los trabajos a realizarse con la ayuda palas, picos y de ser necesarias barretas, según indique los planos

METODO DE CONSTRUCCION: Esta partida se refiere a la excavación para la

construcción de la captación de ladera, esta se realiza en corte abierto será realizada a mano, a trazos anchos y profundos según la sección de la estructura de captación, por la naturaleza del terreno, Las excavaciones para la construcción se efectuarán del tamaño exacto al diseño de las mismas.

CALIDAD DE LOS MATERIALES: No se incluyen materiales para ejecutar en este ítem. La excavación se realizara en forma Manual .por tanto no será necesario utilizar equipo sino herramienta menor.

METODO DE MEDICION: La Unidad de medición es el metro cúbico (M3)

FORMA DE PAGO: La cantidad determinada según la unidad de medición, será

pagada al precio unitario, y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para completar la partida. 02.03 OBRAS DE CONCRETO

02.03.01 ENCOFRADO Y DESENCOFRADO DE OBRAS DE ARTE

DESCRIPCION: Se define como encofrado a la forma empleada para moldear los elementos de concreto. Los encofrados tendrán una resistencia adecuada para soportar con seguridad las cargas provenientes de su peso propio y/o empuje del concreto que reciba.

Los encofrados se diseñarán en obra, construidos de tal forma que resistan el empuje del concreto al momento del vaciado, sin deformarse y capaces de recibir el peso de las estructuras mientras éstas no sean autoportantes.

El desencofrado deberá hacerse gradualmente, estando prohibido las acciones de golpes, forzar o causar trepidación. Los encofrados y puntales deben permanecer hasta que el concreto adquiera la resistencia suficiente para soportar con seguridad las cargas y evitar la ocurrencia de deflexiones permanentes no previstas, así como para resistir daños mecánicos tales como resquebrajaduras, fracturas, hendiduras o grietas.

Jugará papel importante la experiencia del Ejecutor, el cual por medio de la aprobación del Ingeniero Supervisor procederá al desencofrado.

(9)

ESPECIFICACIONES TECNICAS MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA METODO DE CONSTRUCCION:

a) Los encofrados se ajustarán a la forma, las líneas y las dimensiones de los elementos según lo especificado en los planos y serán sólidos y suficientemente herméticos para evitar la segregación del mortero. Estarán arrostrados o unidos adecuadamente para mantener su posición y su forma.

b) En el diseño del encofrado deberán considerarse los siguientes factores: 1. Velocidad y método de colocar el concreto.

2. Cargas, incluyendo carga viva, muerta, lateral e impacto. 3. Selección de materiales y esfuerzos.

4. Deflexión, contra flecha, excentricidad y presión. 5. Arrostramiento horizontal y diagonal.

6. Empalmes de pies derechos. 7. Compresión perpendicular a la fibra.

8. Cargas sobre el piso o sobre una estructura vaciada previamente. DESENCOFRADO:

a) Ninguna porción de la estructura que no esté apuntalada soportara durante la construcción cargas que excedan las consideradas en el diseño estructural. Ninguna porción de la estructura soportada carga, ni se quitarán puntales de ninguna parte de la estructura durante la construcción, hasta que dicha porción de la estructura haya obtenido suficiente resistencia para soportar con seguridad su peso y las cargas que se coloquen. Esta resistencia puede comprobarse mediante especímenes de ensayos. El constructor proporcionará tales análisis y ensayos al proyectista.

b) Se desencofrará de tal manera que se asegure siempre la completa seguridad de la estructura. Cuando la estructura en conjunto está adecuadamente apoyada en puntales, los encofrados removibles para pisos, las caras laterales de vigas secundarias y principales, de columnas y otros encofrados verticales semejantes, se pueden quitar después de 24 horas, siempre y cuando el concreto esté lo suficientemente fuerte para no sufrir daños.

CALIDAD DE LOS MATERIALES: los materiales a ser utilizados serán nacionales

y/o importados de buena calidad que permita su fácil trabajabilidad con dimensiones estándar de comerciabilidad. Los materiales a ser empleados para la ejecución de esta partida son: madera tornillo inc. Corte p/encofrado, alambre negro recocido # 8, clavos para madera c/c 3".

MÉTODO DE MEDICIÓN: La medición de los encofrados de madera se realiza en metros cuadrados (M2), utilizándose la siguiente medida de la sección de la escuadría en metros cuadrados por la longitud en metros.

(10)

ESPECIFICACIONES TECNICAS MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA FORMA DE PAGO: Se realiza por este concepto en (M2) de encofrado y desencofrado

02.03.02 CONCRETO FC=175 KG/CM2

DESCRIPCION: Las obras de concreto se refieren a todas aquellas ejecutadas con una mezcla de cemento, material inerte y agua, la cual deberá ser diseñada por el contratista a fin de obtener un concreto de las características especificadas y de acuerdo a las especificaciones necesarias de cada elemento de la estructura. La dosificación de los componentes de la mezcla se hará únicamente al peso determinado previamente el contenido de humedad de los agregados para efectuar el ajuste correspondiente en la cantidad de agua de la mezcla. El Ingeniero Residente comprobará en cualquier momento la buena calidad de la mezcla rechazando todo material defectuoso.

La dosificación empleada por metro cúbico para esta resistencia establecida de f’c=175 kg/cm2 es 1; 2.5; 2.5 con tamaño máximo del agregado de ½” y un SLUMP de 3”.

METODO DE CONSTRUCCION: Para la colocación del concreto es requisito fundamental el que los encofrados estén totalmente acabados, los cuales antes de la colocación deberán mojarse o aceitarse.

Los muros que estén en contacto con el concreto deberán mojarse.

Es conveniente introducir en forma vertical y no inclinada, comenzando la operación por las partes inferiores.

Se proveerán puntos de nivelación con referencia al encofrado para así vaciar la cantidad exacta de concreto y obtener una superficie nivel, según lo indiquen los planos estructurales respectivos.

Se deberán seguir las normas A.C.I. 306 y A.C.I. 605, respecto a condiciones ambientales que influyan en el vaciado.

CURADO.

Durante el fraguado en tiempo el cemento fresco deberá estar bien protegido contra las temperaturas de congelación a fin de que la resistencia no sea mermada. En el criterio de dosificación deberá estar incluido el concepto de variación de fragua debida a cambios de temperatura.

MEZCLADO DE CONCRETO

Antes de iniciar cualquier preparación las herramientas deberán estar completamente limpias, si el agua hubiese estado guardado en depósitos desde el día anterior será eliminada llenándose los depósitos con agua fresca y limpia.

(11)

El concreto debería ser mezclado en forma manual y/o con mezcladora mecánica según las especificaciones de las partidas solo en cantidades que se vayan a usar de inmediato, el excedente será eliminado.

Colocación

Las formas deberán haber sido limpiados de todo material extraño antes de ejecutar el llenado.

El concreto deberá ser transportado y colocado de modo de no permitir segregación de sus componentes, permitiéndose solamente que no hayan sido utilizados de inmediato deberán haberse mantenido en proceso de agitación adecuada hasta su utilización siempre que este tiempo no sobrepase los 30 minutos.

Conforme se va colocando el concreto en las formas inmediatamente se deben ir compactando usándose vibradores con vibración interna no menor de 6,000 vibraciones por minuto, para lo cual el inspector determinará el número y/o tiempo de vibración.

Si en caso de emergencia es necesario para la colocación del concreto antes de complementar una unión, se colocarán llaves de unión adecuadas como lo indique el inspector y la junta de construcción deberá ser tratada como se prescribe; “JUNTAS DE CONSTRUCCIÓN”.

Las juntas de construcción estarán localizadas donde se indique en los planos respectivamente o en su defecto donde lo indique el Inspector. Las juntas deberán ser perpendiculares a las líneas principales de fatiga y en general estarán localizados en los puntos donde el esfuerzo cortante sea mínimo.

En juntas de construcción horizontales se colocarán listones alineados de 4 cm. de espesor dentro de los encofrados a lo largo de todas las caras cubiertas para dar líneas rectas a las juntas.

Antes de colocar el nuevo concreto fresco las superficies de las juntas de construcción deberán ser enteramente picadas con una herramienta adecuada aprobada por el Ingeniero Inspector para eliminar natas y materiales sueltos e indeseables, deberán ser lavadas y raspadas con escobillas de alambre y empapadas en agua hasta su saturación, conservándolas saturadas hasta colocar el nuevo concreto.

El concreto de las superestructuras será colocado de tal manera que todas las juntas de construcción sean horizontales y así es posible que no queden visibles en la estructura terminada.

Cuando se necesiten juntas de construcción verticales, las barras de refuerzo deberán ser extendidos a través de la junta de tal manera que la estructura resulte monolítica además de haber dejado en tales casos llaves de corte formadas por endentaduras de las superficies.

(12)

El concreto se mantendrá por encima de 10ºC y en condición húmeda por lo menos durante los primeros siete días después de colocado, excepto cuando se emplee concreto hecho con cemento de alta resistencia inicial, en cuyo caso se mantendrá en esas condiciones por lo menos durante tres días. Se puede usar otros períodos de curado si se obtiene la resistencia especificada.

CALIDAD DE LOS MATERIALES: En la construcción de las obras de concreto podrán usarse concretos con adecuadas dosificaciones y mezclas uniformes que previamente haya sido aprobada por el contratista. Los concretos suministrados por Centrales de Mezclas deberán cumplir con todas las especificaciones prescritas. La responsabilidad del diseño de las mezclas de concreto que se usen en la obra dependerá por completo del Contratista y se hará para cada clase de concreto solicitado en estas especificaciones y con los materiales que haya aceptado la Empresa con base en ensayos previos de laboratorio.

Cuando cualquier material, por cualquier razón, se haya deteriorado, dañado o contaminado y en opinión de la Empresa no deba usarse en la elaboración de ninguna clase de concreto, ese material deberá ser removido, retirado y remplazado por y a cuenta del contratista.

Cemento. Se utilizará cemento tipo Pórtland tipo 1 que cumpla con los requisitos de la norma técnica peruana.

Agua. El agua tanto para el mezclado como para el curado del concreto será preferiblemente potable y deberá estar libre de sustancias que perjudiquen la buena calidad del concreto, tales como ácidos, álcalis fuertes, aceites, materias orgánicas, sales y cantidades apreciables de limos.

Arena Gruesa: Los agregados gruesos consistirán en fragmentos de roca ígnea duros, fuertes, densos y durables, sin estar cubiertos de otros materiales.

El agregado grueso para la mezcla del concreto estará constituido por grava natural, grava partida, piedra chancada o una combinación de ellas con dimensión mínima de 1/2" y dimensión máxima de 3/4".

El % de sustancias dañinas de cualquier tamaño de los agregados no excederá los valores siguientes:

Material Dañino % en Peso

- Material que pasa las mallas # 200 (ASTM C-117) - Material Ligero (ASTM C-330)

- Grumos de Arcilla (ASTM C-142) - Otras Sustancias Dañinas

0.5 2.0 0.5 1.0

(13)

Los agregados gruesos deberán cumplir los requisitos de las pruebas siguientes que pueden ser efectuadas por la Supervisión cuando lo considere necesario:

Prueba de los Ángeles (Designación ASTM-C-131)

La pérdida en peso, usando una graduación representativa del agregado grueso a emplearse, no debe superar al 10% en peso para 100 revoluciones ó 40% en peso a 500 revoluciones.

Prueba del sulfato de sodio (Designación ASTM-C-88)

Las pérdidas promedio, pesadas después de 5 ciclos, no deberán exceder el 14% por peso.

Gravedad específica (Designación ASTM-C127)

La gravedad específica no será menor de 2.6, salvo excepciones aprobadas por el Supervisor, quien podrá aceptar valores menores sólo en los casos de no encontrar agregados en la zona y siempre y cuando cumpla el resto de especificaciones. Los agregados gruesos para concretos deben ser separados en las siguientes clases:

Clase Intervalo de

Dimensiones

% en Peso Mínimo Retenido en los Tamices Indicados

3/4" 1" 1 1/2" 3” 6” 3/16" - 3/4" 3/4" - 1" 3/4" - 1 1/2" 1 ½” – 3” 3” – 6” 56% al 3/8" 50% al 7/8" 25% al 1 1/4" 25% al 2 ¾” 25% al 5”

La granulometría del agregado grueso para cada tamaño máximo especificado cumplirá con la norma ASTM-C-33.

Los agregados gruesos de los tamaños especificados luego de pasar por las mallas finales, estarán compuestos de tal manera que al hacer las pruebas en las mallas designadas en el cuadro siguiente, los materiales que pasen las mallas de prueba de tamaño mínimo, no excederán el 2% por peso y todo el material deberá pasar la malla de prueba de tamaño máximo.

Tamaño Nominal

Para Prueba Tamaño Mínimo

Para Prueba Tamaño Máximo

¾" 1 1/2" 3" N 5 5/8" 1 ¼" 1" 2" 4"

(14)

Las mallas empleadas para efectuar la prueba indicada, cumplirán con las especificaciones ASTM-E-11, con respecto a las variaciones permisibles en las aberturas promedio.

De encontrar que los agregados gruesos provenientes de canteras ubicadas en la zona del Proyecto, no cumplen con las especificaciones aquí exigidas, pero que a través de la ejecución de pruebas especiales, se demuestra que producen concreto de la resistencia y durabilidad adecuadas, pueden ser utilizados con la autorización del Supervisor.

METODO DE MEDICION: La medición será por metro cúbico (M3) de sección

colocada

FORMA DE PAGO: El pago será a precios unitarios por el metraje respectivo

02.03.03 CONCRETO F'C=100 KG/CM2.

DESCRIPCION: El concreto de f’c = 100 Kg/cm2 ha de usarse para rellenar el espacio entre la estructura de captación y el afloramiento del manantial la mezcla es de cemento - hormigón, la proporción se dosificar de acuerdo a los diseños de mezcla establecidos.

METODO DE CONSTRUCCION: En el mezclado del concreto se hará con herramientas manuales como la pala, y se tendrá que garantizar una uniformidad de mezcla. Este mezclado se tendrá que hacer en un lugar seco y limpio, para evitar el mezclado con materiales extraños.

El concreto se colocará o depositará tan cerca como sea posible, de su posición final evitando la segregación debida a manipuleos o movimientos excesivos. El vaciado se hará a tal velocidad que el concreto se conserve todo el tiempo en estado, plástico y fluya fácilmente en los espacios entre las barras.

CALIDAD DE LOS MATERIALES: Los materiales a usarse en el concreto deben cumplir con los requisitos exigidos por el reglamento de construcciones. Los materiales son:

Hormigón.- Se denominará así al material de origen natural consistente en una mezcla de arena, cascajo pequeño y cascajo grueso, este material podrá ser empleado apara la elaboración del concreto simple y su uso será autorizado por el Ingeniero Inspector y/o Supervisor.

Cemento.- El cemento a usarse es el Portland Tipo I, es el más y se usa donde no se requieren características especiales. Las características están establecidas en la norma ASTM C-150.

Agua.- El agua empleada será fresca y potable, libre de sustancias perjudiciales como es el aceite, ácidos, sales, materiales orgánicos, partículas de carbón, fibras vegetales, u otras sustancias que puedan perjudicar o alterar el comportamiento eficiente del concreto.

(15)

ESPECIFICACIONES TECNICAS MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA FORMA DE PAGO: La cantidad determinada según la unidad de medición, será pagada al precio unitario, y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para completar la partida.

02.04 ARMADO Y COLOCACION DE ACERO

02.04.01 ACERO CORRUGADO FY=4200 KG/CM2

DESCRIPCION: El acero de refuerzo para esta estructura deberá cumplir y respetar, todo lo establecido y especificado en los planos correspondientes.

METODO DE CONSTRUCCION: Todas las barras se doblarán en frío, no se permitirá redoblado, ni enderezamientos en el acero, las barras con reforzamiento o doblez no mostrado en los planos, no deberán ser usados, así mismo no se doblará en la obra, ninguna barra parcialmente embebido de concreto, excepto de que esté indicado en los planos.

Los ganchos de los extremos de las barras serán semicirculares de radios no menores según:

Diámetro de la Varilla Radio mínimo

3/8” a 5/8” 2-1/2

3/4” a 1” 3

Mayores a 1” 4

La colocación del refuerzo estará adecuadamente apoyado sobre soportes de concreto, metal u otros materiales aprobados, espaciadores o estribos.

En los empalmes, la longitud de traslapes para barras deformadas en tracción, serán menor que 36 veces el diámetro de la barra para el límite de fluencia de f y = 4200 kg/cm2, ni menor que 30 cm. En caso de que se usen barras lisas, el traslape será de 1/3 mayor que los valores antes mencionados.

CALIDAD DE LOS MATERIALES: El acero deconstrucción a ser utilizado debe

cumplir las especificaciones de la norma ASTM A 48 clase 30 o mayor. La superficie que está en contacto con el concreto debe ser rugosa.

METODO DE MEDICION: Esta partida, su medida o unidad de medida está en kilogramos. Inicialmente se mide en metros lineales, la cual se multiplicará por el peso por metro lineal. Por lógica este peso por metro lineal variará dependiendo del diámetro de cada acero, estos pesos se indican a continuación:

Diámetro (Pulg) Sección (cm2) Masa (Kg/ml)

¼” 0.31 0.248

(16)

ESPECIFICACIONES TECNICAS MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA ½” 1.29 0.994 5/8” 2.00 1.552 ¾” 2.84 2.235 1” 5.10 3.973

FORMA DE PAGO: La cantidad determinada según la unidad de medición, será pagada al precio unitario, y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para completar la partida.

02.05 REVOQUES Y ENLUCIDOS

02.05.01 REVESTIDO E=1.5 CM MORTERO 1:5

DESCRIPCION: Se realizara el revestido de las superficies para dar un acabado adecuado en las obra de captación como las bocatomas y otras estructuras que lo especifique los planos.

METODO DE CONSTRUCCION: Se conseguirá superficies planas y derechas ajustando los perfiles acabados a las medidas de los muros.

Donde se aplique una segunda capa de revoque (enlucido o tarrajeo fino), la primera capa (enfoscado o tarrajeo primario), será terminada con una superficie rugosa. Para ello se rayara debidamente la superficie.

Para trabajos de revoque fino se cernirá previamente le aglomerante, ya sea cemento, yeso, cal, etc., y el agregado fino.

Se evitarán caliches y otros materiales detrimentos.

Asentar bien los revoques, comprimiéndolos contra el parámetro para que sean más compactas, esto evitará posteriores resquebrajaduras y la cristalización de sales (florescencias, etc.) contenidas en vapores salinos, que por capilaridad penetrarían a la masa de un revoque no compacto. Para ello se usará una mezcla unas veces seca, otras veces mas o menos fluida según convenga que se lanzara energéticamente contra el parámetro por revocar a mas de presionar la paleta en el momento de allanar la mezcla del revoque.

La mezcla será de composición 1: y de espesor mínimo el cual deberá ser de 1.5 cm.

CURADO: La humectación se comenzará tan pronto como el revoque haya endurecido lo suficiente para no sufrir deterioros, aplicándose el agua en forma de pulverización fina.

CALIDAD DE LOS MATERIALES: Los materiales a usarse en el concreto deben cumplir con los requisitos exigidos por el reglamento nacional de construcciones.

(17)

Para el enlucido se empleara los siguientes materiales: arena fina, cemento portland tipo 1, y reglas de aluminio.

METODO DE MEDICIÓN: La medición del tarrajeo o revoque se realiza por metro cuadrado (M2) de sección ejecutada.

FORMA DE PAGO: El pago se realiza en base a precios unitarios por el metraje de tarrajeo en metros cuadrados (M2).

02.06 SUMINISTRO E INSTALACION DE ACCESORIOS 02.06.01 ACCESORIOS EN BOCATOMA

DESCRIPCION: consiste en la implementación de la obra de captación con

accesorios que permitan su óptimo funcionamiento y operatividad de la bocatoma planteada.

METODO DE CONSTRUCCION: las válvulas de interrupción se instalarán al inicio

de los tramos que según fuese necesaria su interrupción para su operación o mantenimiento; y en todos los lugares de acuerdo a los planos.

Las válvulas serán instaladas en cajas de concreto y entre dos uniones universales o adaptadores según se indique en los planos y metrados respectivos. El detalle de las cajas se muestra en el plano correspondiente.

El proveedor deberá adjuntar los certificados de garantía necesarios a fin de cumplir con los requerimientos de trabajo.

Para la unión de tubos de PVC y accesorios se tendrán en cuenta las siguientes instrucciones:

Quítese del extremo liso del tubo la posible rebaba y bisele con lima el filo exterior. Procédase en igual forma con la campana del tubo, pero biselando el interior. Estríe la parte exterior de la espiga y el interior de la campana, cubriéndose luego con pegamento.

Introducir la espiga dentro de la campana del tubo.

Gire uno de los tubos un cuarto de vuelta para distribuir uniformemente el pegamento.

Después de 24 horas la tubería se puede someterse a presión

CALIDAD DE LOS MATERIALES: Todas las tuberías y accesorios, sin limitación de ningún tipo, serán sometidas a inspección y prueba. Además, deberán ser marcadas

(18)

con un código, el cual deberá corresponder con el indicado en los planos aprobados y deberá aparecer en todos los certificados de inspección y prueba.

- Pruebas y control de calidad de la tubería y piezas especiales. Todo elemento del suministro rechazado por deficiencia en sus materiales o por defectos de fabricación deberá ser reparado o sustituido a expensas del contratista según lo ordene la Empresa y dentro del plazo que ella fije.

La Entidad podrá nombrar un representante suyo para presenciar las pruebas y/o inspeccionar en fábrica los equipos y materiales objeto del suministro contratado, para lo cual la Entidad o su representante comunicarán al contratista su decisión de asistir para acordar previamente la fecha efectiva de las pruebas y/o de inspecciones.

El contratista deberá suministrar a la Entidad 3 copias de todos los protocolos de las pruebas certificadas de fábrica. Las copias de todos los resultados de pruebas deberán entregarse a la entidad dentro de los 30 días siguientes a la fecha de realización de las mismas.

El Contratista no podrá proceder al envío de ningún tubo, pieza especial, accesorio o cualquier otro elemento del suministro hasta tanto no posea la aprobación de la Entidad.

Los materiales a emplearse son: COMPUERTA METALICA TIPO TARJETA, CANASTILLA PVC DE ø 4" X 2", TAPA METALICA 0.6 X 0.6 m e=1/8", TAPA METALICA 0.4 X 0.4 m e=1/8", REJILLA METALICA, CANASTILLA DE BRONCE DE 3", ADAPTADOR PVC SAP 3", VALVULA COMPUERTA DE BRONCE DE 3".

MÉTODO DE MEDICION.-La forma de medida es la unidad (und) de válvula más

accesorio instalado.

FORMA DE PAGO.-La forma de pago se efectuará al precio unitario del presupuesto, por unidad (und), entendiéndose que dicho precio constituirá la compensación total por la mano de obra, herramientas e imprevistos.

02.07 ACABADOS

02.07.01 PINTURA EN ESTRUCTURAS

DESCRIPCION: Las pinturas en las cajas de concreto y accesorios deberán tener una imprimación de pintura con esmalte (dos manos), a fin de garantizar su protección del agua captada y garantizar el caudal de suministro a la población, los accesorios galvanizados solo requieren la aplicación de pinturas esmaltadas a 02 manos.

METODO DE CONSTRUCCION:

(19)

Las superficies deberán estar limpias y secas antes del pintado.

En general se pintarán con esmalte todas las superficies exteriores: captación reservorio, cámaras rompe presión, etc.

Las superficies con imperfecciones serán resanadas con un mayor grado de enriquecimiento del material.

Las superficies serán previamente preparadas con sellador para paredes blanco (gln), para imprimar la superficie nueva, antes del acabado final.

Se deberá tomar las precauciones para evitar perjuicios, después de concluido la obra respecto a lluvias.

Su medida y costo es por metro cuadrado (m2)

B) CALIDADES

La pintura a utilizarse será de esmalte sintético de buena calidad y aplicados en las estructuras especificadas en coordinación con la Supervisión.

En las superficies nuevas el número de manos que corresponde es de 2 manos. Con relación a la calidad de las pinturas esmalte éstas deberán ser de primera calidad del tipo CPP o similar con pigmentos de alta calidad, con un rendimiento de 40 a 45 m2/gln 1 mano.

Para efectos de mantenimiento llegarán a la obra en sus envases originales e intactos, se deberá evitar asentamiento por medio de un batido previo a la aplicación y así garantizar uniformidad en el color.

C) SUPERFICIE, TARRAJEO Y ALBAÑILERÍA

Será ejecutada por operarios calificados y el inicio de la misma debe ser posterior a la aprobación del Ingeniero Supervisor.

No se iniciará la segunda mano hasta que la primera haya secado. La operación podrá hacerse con brocha, pulverizantes o rodillos, el trabajo concluirá cuando las superficies queden perfectas.

CALIDAD DE LOS MATERIALES: bajo esta partida el contratista realizara la adquisición de las pinturas de calidad y de reconocida marca, de acuerdo a las normas técnicas para la construcción.

MÉTODO DE MEDICION.-La forma de medida es el metro cuadrado (m2)

FORMA DE PAGO.-La forma de pago se efectuará al precio unitario del presupuesto, por metro cuadrado (m2), entendiéndose que dicho precio constituirá la compensación total por la mano de obra, herramientas e imprevistos.

(20)

ESPECIFICACIONES TECNICAS MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA 03.01 OBRAS PRELIMINARES

03.01.01 LIMPIEZA Y DESBROSE DE TERRENO

Las especificaciones de esta partida están contenidas en el rubro 02.01.01 LIMPIEZA Y DESBROSE DE TERRENO

03.01.02 TRAZO, NIVELACION Y REPLANTEO EN CAPTACION

Las especificaciones de esta partida están contenidas en el rubro 02.01.02 TRAZO Y REPLANTEO DE ESTRUCTURAS

03.02.01 EXCAVACION EN MATERIAL SUELTO

Las especificaciones de esta partida están contenidas en el rubro 02.02.01 EXCAVACION EN MATERIAL SUELTO

03.02.02 RELLENO CON MATERIAL PROPIO SELECCIONADO

DESCRIPCIÓN: Esta partida comprende la colocación de una capa de tierra zarandeada libre de materiales de tamaños mayores que podrían dañar la infraestructura instalada.

METODO DE CONSTRUCCIÓN: Comprende el suministro de la mano de obra, material seleccionado y operaciones necesarias para colocar material seleccionado .El material a seleccionar será producto de la excavación y colocados en las partes en las que serán necesarios realizar el relleno y aquellos aprobados por el ingeniero supervisor, el material se rellenará hasta una altura apropiada y hasta el nivel del terreno natural que garantice la estabilidad de las obras de concreto construidos.

CALIDAD DE LOS MATERIALES: el material de cama de apoyo seleccionado podrá ser utilizado previa autorización del supervisor para ser colocado en las sobre excavaciones realizadas para la construcción de las obras de concreto.

El Contratista está en la obligación de seleccionar, cargar, transportar, almacenar, proteger, colocar y compactar los materiales aptos para rellenos que se obtengan como resultado de las excavaciones, todo lo anterior a su costo y bajo su responsabilidad. Estos materiales son propiedad de la entidad y el Contratista deberá emplearlos para las actividades previstas en la obra.

MÉTODO DE MEDICIÓN: La cantidad será medida en metro cubico (M3). La nivelación y refinado será pagado de acuerdo al presupuesto.

FORMA DE PAGO: Se pagara por M3., de cama de apoyo colocado en el fondo de las zanjas .El relleno de la zanja debe efectuarse lo más rápidamente después de la instalación de la tubería. Esto protege la tubería contra rocas que caigan en el interior de la zanja, eliminan la posibilidad de desplazamiento o flote en el caso de inundación, también elimina la erosión en el soporte de la tubería.

(21)

ESPECIFICACIONES TECNICAS MUNICIPALIDAD DISTRITAL DE LUIS CARRANZA 03.02.03 ELIMINACION DE MATERIAL EXCEDENTE +20% ESPONJAMIENTO

DESCRIPCIÓN: Comprende la eliminación de elementos aislados, parcial o totalmente enterrados; tales como árboles, raíces, rocas y en general cualquier otro elemento sujeto a la tierra, incluyendo su carga, transporte y descarga fuera de la obra

METODO DE EJECUCION: la eliminación del material excedente se ejecutara en un todo utilizando personal de la obra con herramientas manuales.

CALIDAD DE LOS MATERIALES: No se incluyen materiales para ejecutar en este ítem. En la eliminación de material excedente se utilizara herramientas menores y el personal de la obra.

METODO DE MEDICION: La medición será por metro cúbico (M3) de tierra y/o de roca eliminada, fuera de la obra.

FORMA DE PAGO: El pago se realizará a precios unitarios (P. U.) por metro cúbico (M3) de tierra y/o roca eliminada

03.03.01 ENCOFRADO Y DESENCOFRADO DE OBRAS DE ARTE

DESCRIPCIÓN: Es la confección de formas volumétricas con piezas y tableros de

madera, para que soporten el vaciado del hormigón, tal que permitan obtener superficies expuestas de concreto con textura uniforme y a la forma prevista con el fin de conseguir una estructura final que cumpla con las formas, líneas y dimensiones de las estructuras que figuran en planos y detalles.

Los trabajos consisten en el abastecimiento de material de carpintería, carga, transporte, descarga de los materiales, aditivos, mano de obra, equipos adecuados para la correcta ejecución de los trabajos para luego tener un control de calidad del Encofrado y Desencofrado de acuerdo a las normas y detalles del Proyecto.

METODO DE CONSTRUCCION: Los encofrados serán construidos de manera tal

que permitan obtener superficies expuestas de concreto, con textura uniforme, libre de aletas, salientes u otras irregularidades y defectos que se consideren impropios para este tipo de trabajo. Los encofrados deberán ser adecuadamente fuertes, rígidos y durables, para soportar todos los esfuerzos que se le impongan, y para permitir todas las operaciones incidentales al vaciado y compactación del concreto, sin sufrir ninguna deformación, flexión o daños que podrían afectar la calidad del trabajo del concreto.

Los encofrados serán construidos para producir concreto en forma, dimensiones y elevaciones requeridas por los planos. Los encofrados para las superficies de concreto que estarán expuestas a la vista deberán ser, cuando sea practicable, construidos de tal manera que las marcas dejadas por el encofrado sean simétricas, y se conformen a las líneas generales de la estructura.

(22)

La utilización de pequeños paneles de encofrados que resulten en trabajos de "parchados", no serán permitidos.

Los encofrados serán construidos, de manera que no se escape el mortero por las uniones en la madera o metal cuando el concreto sea vaciado. Cualquier calafateo que sea necesario, será efectuado con materiales aprobados.

Sólo se permitirá el parchado de huecos cuando lo apruebe la Supervisión. Se proveerán aberturas adecuadas en los encofrados para la inspección y limpieza, para la colocación y compactación de concreto, y para el formado y procesamiento de juntas de construcción.

Las aberturas temporales ubicadas para los efectos de construcción, serán enmarcadas nítidamente, dejando una provisión para las llaves cuando sea necesario.

El encofrado será diseñado para las cargas y presiones laterales indicadas, así como para las cargas de viento especificadas por la carga reinante en el área, en caso sea necesario.

Los encofrados para la superficie de concreto que estarán expuestas al agua y a la vista cuando esté terminado, serán revestidos interiormente con planchas de triplay. Las uniones de metal, tales como abrazaderas metálicas o pernos, serán empleados para sostener los encofrados.

La superficie interior de todos los encofrados, se limpiará de toda suciedad, grasa, mortero, u otras materias extrañas, y será cubierta con un aceite probado que no manche el concreto antes de que éste sea vaciado en los encofrados y antes de colocar el acero de refuerzo. Las superficies de los encofrados en contacto con el concreto, serán tratadas con materiales lubricantes aprobados cuando así lo considere la Supervisión, que faciliten el desencofrado, e impidan que el concreto se pegue en los encofrados; pero que no manchen o impidan el curado adecuado de la superficie de concreto, o deje un baño tal, que impida adherencia del concreto que se choque posteriormente, o el revestido con mortero de concreto o pintura.

El encofrado será construido de manera de asegurar que la superficie de concreto cumpla las tolerancias de las Especificaciones ACI-347 "Práctica recomendada para encofrados de concreto".

Desencofrado.

Para proceder con el desencofrado, se solicitará la autorización del supervisor y en todo caso se respetará la siguiente indicación: retiro de encofrados verticales de muros para hormigones de cemento portland mínimo cuando el hormigón cumpla con el 70% de sus resistencia de diseño. Se tendrá especial cuidado en el desencofrado de los extremos libres, ya que son susceptibles de daños o desprendimientos de hormigón.

Todos los encofrados serán retirados en el tiempo y en forma tal que no ponga en peligro la seguridad del concreto, o dañe superficies. Cualquier daño causado al

(23)

concreto en el desencofrado será reparado por cuenta del Ejecutor a satisfacción del Supervisor.

El encofrado será construido de tal manera que asegure que la superficie de concreto cumpla las tolerancias de las especificaciones ACI-347. “Práctica recomendada para encofrado de concreto”, los mismos que deben mantenerse como mínimo para proceder al desencofrado.

CONTROLES

a) Controles Técnicos

Los establecidos en los procedimientos generales de encofrados.

 Se revisarán los planos de detalles, y en el caso de no existir se procederá

con un diseño de taller de los encofrados a fabricar.

 La madera y tableros utilizados en los encofrados, será rechazada cuando

presenten alabeo, descuadre y características similares que perjudiquen al elemento estructural a fundir.

 Verificación previa de la existencia en cantidad y calidad de tableros, tirantes, estacas y otros a utilizar.

 Las excavaciones que vayan a albergar el muro, serán lo suficientemente

amplias, que permitan el apuntalamiento lateral y posterior de los encofrados e impidan su desmoronamiento.

 Verificación del armado del acero de refuerzo y de los separadores con el

encofrado.

 Ejecución de las instalaciones que quedarán embebidas en los muros.

b) Controles de Ejecución

La principal actividad para el control de los trabajos de encofrado y desencofrado es la inspección visual, la cual debe efectuarse en todas las etapas que se mencionan a continuación

 En el diseño de los encofrados

 En la construcción (verificación de ranuras, orificios y muescas necesarias

para relacionar con los otros trabajos).

 En el tratamiento.

 En el acabado.

 En el desencofrado.

 En la dosificación de los aditivos que faciliten el desencofrado, los que estarán exentos de sustancias perjudiciales para el hormigón, que se aplicará previa la colocación de los encofrados.

 En la verificación de niveles, cotas, verticalidad y uniones de los tableros.

(24)

Terminada el diseño y construcción de los encofrados se debe verificar visualmente, el aspecto visual de mostrar los diseños adecuados que figuran en los planos correspondientes, del mismo modo debe mostrar la necesaria rigidez para que soporte el vaciado del concreto.

ACEPTACIÓN DE LOS TRABAJOS a) Controles Técnicos

Los trabajos ejecutados se aceptan desde el punto de vista técnico siempre en cuando cumplan los siguientes:

Cuando la madera y tableros a ser utilizados en los encofrados, no presenten alabeo, descuadre y/o características similares que perjudiquen al elemento estructural a fundir el concreto.

Los materiales de encofrado se reutilizarán hasta por un máximo de 03 ocasiones y en todo caso tendrá la verificación y aprobación del supervisor para su nuevo uso.

b) Controles de Ejecución

Los trabajos ejecutados se aceptan solo si obedecen los siguientes aspectos avalados visualmente:

Cuando los niveles, cotas, verticalidad y uniones de los tableros, así como del arriostramiento y apuntalamiento del sistema de encofrado estén de acuerdo a las indicaciones del supervisor y planos.

Cuando la rigidez de los encofrados demuestren la rigidez necesaria para el vaciado de los concretos.

c) Controles Geométricos y de Terminado

El trabajo ejecutado se acepta con base en el control geométrico, siempre y cuando se cumpla los siguientes:

Cuando los encofrados estén de acuerdo con las características geométricas de las estructuras que figuran en los planos.

CALIDAD DE LOS MATERIALES: los materiales empleados deberán cumplir con la norma técnica peruana (NTP) y el reglamento nacional de construcciones .los materiales a ser usados en la ejecución de esta partida son: alambre negro recocido # 8, clavos para madera c/c 3", madera tornillo inc. corte p/encofrado, los que cumplirán con el capítulo de especificaciones técnicas para materiales.

MEDICIÓN Y FORMA DE PAGO a) Basados en el Controles Técnicos

El encofrado ejecutado y aceptado de acuerdo a los descrito para su valorización se medirá se mide en metros cuadrados (m2), entendiendo como valorización

(25)

total en la que se incluirá el suministro de material de carpintería, insumos y otros material necesarios para la ejecución correcta de los trabajos

b) Basados en la Ejecución

Los trabajos ejecutados se cuantificarán en metros cuadrados (m2) incluyéndose la compensación total de mano de obra calificada por los trabajos visuales de verificación en niveles, cotas, y otros trabajos realizados.

c) Basados en los Controles Geométricos y de Terminado

La medición se efectuará por metro cuadrado (m2) trabajo ejecutado y aceptado por estructura, se realizará la verificación total de los trabajos.

La forma de medida y pago es por metro cuadrado (m2), el pago será al precio unitario indicado en el presupuesto de la obra; dicho pago representa compensación integral para todas las operaciones de transporte de material, mano de obra, equipos, herramientas, así como otros gastos eventuales que se requieran para terminar los trabajos.

03.03.02 CONCRETO FC=175 KG/CM2

Las especificaciones de esta partida están contenidas en el rubro 02.03.02 CONCRETO FC=175 KG/CM2

03.03.03 CONCRETO F'C=100 KG/CM2.

Las especificaciones de esta partida están contenidas en el rubro 02.03.03 CONCRETO FC=100 KG/CM2

03.03.04 CONCRETO CICLOPEO FC=140KG/CM2 + 30 % PM

DESCRIPCION: Se refiere a la ejecución de concreto simple FC=140KG/CM2 con 30% PM la cual una vez terminada deberá presentar una superficie uniforme, obteniendo una resistencia a la compresión simple a los 28 días. ELCONCRETO CICLOPEO FC=140KG/CM2+30%PM ha de usarse para vaciado de empedrado perimetral de la captación de manantial de ladera, la proporción se dosificara de acuerdo a los diseños de mezcla establecidos.

METODO DE CONSTRUCCION: En el mezclado del concreto se hará con

herramientas manuales como la pala, cubera, etc, se tendrá que garantizar una uniformidad de mezcla antes de realizar el vaciado correspondiente. Este mezclado se tendrá que hacer en un lugar seco y limpio, para evitar el mezclado con materiales extraños.

El concreto se colocará o depositará tan cerca como sea posible, de su posición final evitando la segregación debida a manipuleos o movimientos excesivos. El vaciado se hará a tal velocidad que el concreto se conserve todo el tiempo en estado, plástico y fluya fácilmente en los espacios entre las barras.

(26)

Al momento de colocar piedra se debe colocar previamente lavado en caso que tenga impregnado tierra, la piedra no debe chocar al encofrado se debe dejar un espacio entre ellos.

CALIDAD DE LOS MATERIALES: Los materiales a usarse en el concreto deben cumplir con los requisitos exigidos por el reglamento de construcciones. Los materiales son:

Hormigón.- Se denominará así al material de origen natural consistente en una mezcla de arena, cascajo pequeño y cascajo grueso, este material podrá ser empleado apara la elaboración del concreto simple y su uso será autorizado por el Ingeniero Inspector y/o Supervisor.

Piedra mediana de cantera.- Se denominará así al material de origen natural consistente en piedra con diámetro de lado mayor máximo a 8”, este material podrá ser empleado para la elaboración del concreto simple y su uso será autorizado por el Ingeniero Inspector y/o Supervisor.

Cemento.- El cemento a usarse es el Portland Tipo I, es el más y se usa donde no se requieren características especiales. Las características están establecidas en la norma ASTM C-150 tipo 1

Agua.- El agua empleada será fresca y potable, libre de sustancias perjudiciales como es el aceite, ácidos, sales, materiales orgánicos, partículas de carbón, fibras vegetales, u otras sustancias que puedan perjudicar o alterar el comportamiento eficiente del concreto.

METODO DE MEDICION: La Unidad de medición es el metro cúbico (M3)

FORMA DE PAGO: La cantidad determinada según la unidad de medición, será pagada al precio unitario, y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para completar la partida.

03.04 ARMADO Y COLOCACION DE ACERO

03.04.01 ACERO DE REFUERZO FY=4200 KG/CM2

DESCRIPCIÓN: Consiste en realizar las operaciones necesarias para cortar, doblar, conformar ganchos, soldar y colocar el acero de refuerzo que se requiere para la conformación de elementos de concreto armado de las estructuras.

El trabajo consiste, en el suministro, carga, traslado, descarga de los materiales, mano de obra, uso de equipos adecuados para la correcta ejecución de los trabajos y tener posteriormente un control de calidad de los trabajos en acero de acuerdo a las normas y especificaciones del Proyecto.

METODO DE CONSTRUCCIÓN: El acero a utilizarse estará libre de toda suciedad, escamas sueltas, pintura, herrumbre u otra sustancia que perjudique la adherencia con el concreto.

(27)

Todas las varillas de refuerzo, se conformarán a los requisitos de las especificaciones ASTM A-615 para varillas de acero Grado 60. El acero deberá tener un límite de fluencia de 4,200 kg/cm² como mínimo.

Todos los detalles y habilitación, serán efectuados de acuerdo a la Especificación ACI-315 "Manual de Prácticas Normales para Detallar Estructuras de Concreto". Las varillas de acero de refuerzo serán habilitadas en taller en el campo. El Ejecutor será el total y único responsable del detalle, suministro, doblado y colocación de todo el acero de refuerzo.

Durante la ejecución de los trabajos de acero se tomará en cuenta lo siguiente.

Doblado

Las varillas de refuerzo se cortarán y doblarán de acuerdo con los diseñado en los planos; el doblado debe hacerse en frío, no se deberá doblar ninguna varilla parcialmente embebida en el concreto; las varillas de 3/8”, se doblarán con un radio mínimo de 2 1/1 diámetro, no se permitirá el doblado ni enderezamiento de las varillas en forma tal que el material sea dañado.

Colocación

El armado y colocación será la indicada en planos; se verificará que los trabajos previos como replanteos, encofrados y otros se encuentren terminados, limpios y en estado adecuado para recibir el acero de refuerzo. Conforme al orden de ejecución de la estructura, se colocará y armará el acero de refuerzo, cuidando siempre de ubicar y asegurar el requerido para etapas posteriores, antes de los vaciados de las etapas previas.

Las varillas se sujetarán y asegurarán firmemente al encofrado para impedir su desplazamiento durante el proceso de llenado del concreto, todas estas seguridades se ejecutarán con alambre negro Nº 16.

Se tendrá especial cuidado en el control del espaciamiento mínimo entre varillas, en la distribución de estribos y en el orden de colocación en los lugares de cruces. Igualmente deberá verificarse en la distribución y colocación de estribos, que los ganchos de estos, se ubiquen en forma alternada.

Empalmes:

La longitud de los traslapes para barras no será menor de 36 diámetros ni menor de 30 cm. Para barras lisas será el doble del que se use para las corrugadas.

Recubrimientos:

Durante armado del fierro, se preverán los recubrimientos mínimos para concreto armado y fierro en obra.

Denominación Recubrimiento mínimo

(mm.)

a) Concreto en contacto con el suelo y permanentemente expuesto a él 70 b) Concreto expuesto al suelo o a la acción del clima:

(28)

Varillas de 18 mm. y mayores

Varillas y alambres de 16 mm. y menores

50 40 c) Concreto no expuesto a la acción del clima ni en contacto con el suelo

Losas, muros, nervaduras - Varillas mayores de 36 mm. - Varillas de 36 mm y menores Vigas y columnas

- Refuerzo principal, anillos, estribos, espirales Cascarones y placas plegables

- Varillas de 18 mm y mayores

- Varillas y alambres de 16 mm y menores

40 20 40 20 15 Pruebas:

Se entregará al Ingeniero Inspector un certificado de los ensayos realizados a los especímenes determinados en número de tres por cada 5 toneladas y de cada diámetro, los que deben de haber sido sometidos a pruebas de acuerdo, a las normas de ASTM A-370 en la que se indique la carga de fluencia y carga de rotura. Para el caso del empleo de barras soldadas estas serán probadas de acuerdo con las normas de ACI-318-71 en número de una muestra por cada 50 barras soldadas. El mencionado certificado será un respaldo para la Entidad Ejecutora y así poder ejecutar la obra pero esto no significa que se elude de la responsabilidad en caso de fallas detectadas a posterior.

Tolerancia:

Las varillas para el refuerzo del concreto tendrán cierta tolerancia en más ó menos; pasada la cual no puede ser aceptado su uso.

a) Tolerancia para su fabricación:

 En longitud de corte ± 2.5 cm.

 Para estribos, espirales y soportes ±1.2 cm.

 Para el doblado ± 1.2 cm.

b) Tolerancia para su colocación en Obra:

 Cobertura de concreto a la superficie ± 6mm.

 Espaciamiento entre varillas ± 6mm.

 Varillas superiores en losas y vigas ± 6mm.

 Secciones de 20 cm de profundidad ó menos ± 6mm

 Secciones de + de 20 cm de profundidad ± 1.2 cm.
