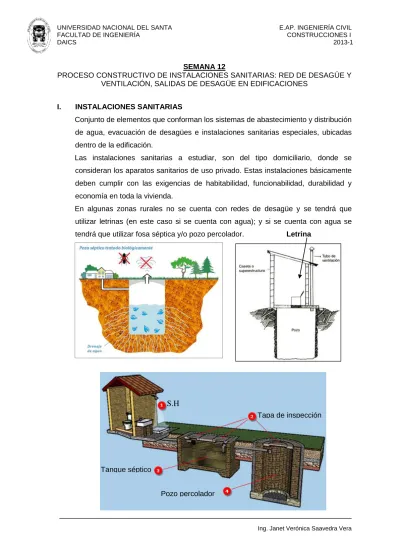

Ing. Janet Verónica Saavedra Vera SEMANA 12
PROCESO CONSTRUCTIVO DE INSTALACIONES SANITARIAS: RED DE DESAGÜE Y VENTILACIÓN, SALIDAS DE DESAGÜE EN EDIFICACIONES
I. INSTALACIONES SANITARIAS
Conjunto de elementos que conforman los sistemas de abastecimiento y distribución de agua, evacuación de desagües e instalaciones sanitarias especiales, ubicadas dentro de la edificación.
Las instalaciones sanitarias a estudiar, son del tipo domiciliario, donde se consideran los aparatos sanitarios de uso privado. Estas instalaciones básicamente deben cumplir con las exigencias de habitabilidad, funcionabilidad, durabilidad y economía en toda la vivienda.
En algunas zonas rurales no se cuenta con redes de desagüe y se tendrá que utilizar letrinas (en este caso si se cuenta con agua); y si se cuenta con agua se tendrá que utilizar fosa séptica y/o pozo percolador. Letrina
Pozo percolador Tanque séptico
S.H
Ing. Janet Verónica Saavedra Vera DEFINICIONES
Alimentación (tubería de.).- Tubería comprendida entre el medidor y la
válvula de flotador en el depósito de almacenamiento, o el inicio de la red de distribución, en el caso de no existir depósito.
Alimentador.- Tubería que abastece a los ramales.
Agua servida o desagüe.- Agua que carece de potabilidad, proveniente del
uso doméstico, industrial o similar.
Cisterna. - Depósito de almacenamiento ubicado en la parte baja de una
edificación.
Colector.- Tubería horizontal de un sistema de desagüe que recibe la
descarga de los ramales o montantes.
Conexión cruzada.- Conexión física entre dos sistemas de tuberías, uno de
los cuales contiene agua potable y el otro agua de calidad desconocida, donde el agua puede fluir de un sistema a otro.
Diámetro nominal.- Medida que corresponde al diámetro exterior, mínimo de
una tubería.
Gabinete contra incendio.- Salida del sistema contra incendio, que consta de
manguera, válvula y pitón. Hidrante.- Grifo contra incendio.
Impulsión (tubería.).- Tubería de descarga del equipo de bombeo.
Instalación exterior.- Conjunto de elementos que conforman los sistemas de
abastecimiento y distribución de agua, evacuación de desagües e instalaciones sanitarias especiales, ubicadas fuera de la edificación y que no pertenecen al sistema público.
Montante.- Tubería vertical de un sistema de desagüe que recibe la descarga
de los ramales.
Ramal de agua.- Tubería comprendida entre el alimentador y la salida a los
servicios.
Ramal de desagüe.- Tubería comprendida entre la salida del servicio y el
montante o colector.
Red de distribución.- Sistema de tuberías compuesto por alimentadores y
ramales.
Servicio sanitario.- Ambiente que alberga uno o más aparatos sanitarios.
Sifonaje.- Es la rotura o pérdida del sello hidráulico de la trampa (sifón), de un
aparato sanitario, como resultado de la pérdida de agua contenida en ella. Succión (tubería de.).- Tubería de ingreso al equipo de bombeo.
Ing. Janet Verónica Saavedra Vera Tanque elevado.- Depósito de almacenamiento de agua que da servicio por
gravedad.
II. RED DE DESAGÜE Y VENTILACIÓN 2.1 RED DE DESAGÜE
Las instalaciones sanitarias de desagüe, tienen por objeto retirar de las construcciones en forma segura, aunque no necesariamente económica, las aguas negras y pluviales, además de establecer obstrucciones o trampas hidráulicas, para evitar que los gases y malos olores producidos por la descomposición de las materias orgánicas acarreadas, salgan por donde se usan los aparatos sanitarios o por los sumideros en general.
Las instalaciones sanitarias, deben proyectarse y construirse, procurando aprovechar de las cualidades de los materiales empleados, e instalarse de forma práctica, de modo que se eviten reparaciones constantes e injustificadas, previendo un mínimo mantenimiento, el cual consistirá en condiciones normales de funcionamiento, en dar la limpieza periódica requerida a través dé los registros.
Deberán ser proyectadas y ejecutadas según lo establecido en los Códigos y Reglamentos Sanitarios, que son los que determinan los requisitos mínimos que deben cumplirse, para garantizar el correcto funcionamiento de las instalaciones particulares.
A pesar de que en forma universal a las aguas evacuadas se les conoce como AGUAS NEGRAS, suele denominárseles como AGUAS RESIDUALES, por la gran cantidad y variedad de residuos que arrastran, o también se les puede llamar y con toda propiedad como AGUAS SERVIDAS, porque se desechan después de aprovechárseles en un determinado servicio.
TUBERÍAS DE AGUAS NEGRAS:
VERTICALES — conocidas como BAJADAS HORIZONTALES — conocidas como RAMALES
Ing. Janet Verónica Saavedra Vera TIPO DE AGUAS DE DESECHOS
- AGUAS RESIDUALES DOMESTICAS: desechos líquidos de una casa habitación, restaurantes, instituciones, también se les conoce como aguas negras y/o servidas.
- AGUAS SERVIDAS: es el agua que proviene de las operaciones de limpieza y lavados.
- AGUAS INMUNDAS O NEGRAS: es el agua que se desecha al desagüe y que viene directamente de los servicios sanitarios con materias orgánicas en descomposición.
Ing. Janet Verónica Saavedra Vera
AGUAS RESIDUALES O SERVIDAS:
A las aguas residuales o aguas servidas, suele dividírseles por necesidad de su coloración como:
a). AGUAS NEGRAS: A las provenientes de urinarios, letrinas, retretes, W.C. b). AGUAS GRISES: A las evacuadas en vertederos y fregaderos
c). AGUAS JABONOSAS: A las utilizadas en lavabos, regaderas, lavadoras
2.2 VENTILACIÓN DE INSTALACIONES SANITARIAS
Como las descargas de los aparatos sanitarios son rápidas, dan origen al golpe de ariete, provocando presiones o depresiones tan grandes dentro de las tuberías, que pueden en un momento dado anular el efecto de las trampas, obturadores o sellos hidráulicos, perdiéndose el cierre hermético y dando oportunidad a que los gases y malos olores producidos al descomponerse las materias orgánicas acarreadas en las aguas residuales o negras, penetren a las habitaciones.
Para evitar sea anulado el efecto de los obturadores, sellos o trampas hidráulicas por las presiones o depresiones antes citadas, se conectan tuberías de ventilación que desempeñan las siguientes funciones:
a).- Equilibran las presiones en ambos lados de los obturadores o trampas hidráulicas, evitando la anulación de su efecto.
b).- Evitan el peligro de depresiones o sobrepresiones que pueden aspirar el agua de los obturadores hacia las bajadas de aguas negras, o expulsarla dentro del local.
c).- Al evitar la anulación del efecto de los obturadores o trampas hidráulicas, impiden la entrada de los gases a las habitaciones.
d).- Impiden en cierto modo la corrosión de los elementos que integran las instalaciones sanitarias, al introducir en forma permanente aire fresco que ayuda a diluir los gases.
TIPOS DE VENTILACIÓN
En construcción con respecto a la instalación de redes sanitarias se trabaja o se conoce tres tipos de ventilación:
1).- Ventilación Primaria. 2).- Ventilación Secundaria. 3).- Doble Ventilación.
Ing. Janet Verónica Saavedra Vera 1. Ventilación Primaria
A la ventilación de los bajantes de aguas negras, se le conoce como "Ventilación Primaria" o bien suele llamársele simplemente "Ventilación Vertical", el tubo de esta ventilación debe sobresalir de la azotea hasta una altura conveniente.
La ventilación primaria, ofrece la ventaja de acelerar el movimiento de las aguas residuales o negras y evitar hasta cierto punto, la obstrucción de las tuberías, además, la ventilación de los bajantes en instalaciones sanitarias particulares, es una gran ventaja higiénica ya que ayuda a la ventilación del alcantarillado público, siempre y cuando no existan trampas de acometida.
2. Ventilación Secundaria
La ventilación que se hace en los ramales es la "Ventilación Secundaria" también conocida como "Ventilación Individual", esta ventilación se hace con el objeto de que el agua de los obturadores en el lado de la descarga de los muebles, quede conectada a la atmósfera y así nivelar la presión del agua de los obturadores en ambos lados, evitando sea anulado el efecto de las mismas e impidiendo la entrada de los gases a las habitaciones.
La ventilación secundaria consta de:
1.- Los ramales de ventilación que parten de la cercanía de los obturadores o trampas hidráulicas.
2.- Las bajadas de ventilación a las que pueden estar conectados uno o varios muebles.
Ing. Janet Verónica Saavedra Vera 3. Doble Ventilación
Para casos especiales en donde algún servicio este alejado de un sistema o de los anteriores o en lugares inaccesibles se ubica este tipo de ventilación
III. ESPECIFICACIONES TÉCNICAS DE INSTALACIONES SANITARIAS GENERALIDADES:
Estas especificaciones técnicas corresponden al proyecto de Instalaciones Sanitarias, que con los planos, Memoria Descriptiva y Metrados, tratan de fijar las condiciones bajo las cuales debe ejecutarse la obra.
Cualquier trabajo, material y/o equipo que no se muestre en las Especificaciones Técnicas, pero que aparezcan en los planos, metrados o viceversa y que sea necesario para completar las instalaciones sanitarias, serán suministrados por la entidad ejecutora del proyecto. En caso de que existan divergencias de interpretaciones, los planos tienen prioridad sobre las especificaciones técnicas y éstas sobre los metrados.
Ing. Janet Verónica Saavedra Vera De la Ejecución:
Previa a la ejecución del proyecto se deberá revisar este Proyecto con los correspondientes planos de arquitectura, estructuras, eléctricas, a fin de evitar posibles interferencias durante la ejecución de la obra.
De las Modificaciones:
Cualquier cambio durante la ejecución de la obra, motivada por condiciones imprevisibles que obligue a modificar el proyecto original, será motivo de consulta y aprobación por parte del proyectista y entidad.
De los Fabricantes:
Cuando se especifican materiales, equipo y artefactos con determinados fabricantes por nombre comercial o referencia de catalogo especifico, se entiende que será simplemente para establecer una norma de calidad y estilo, pudiéndose instalar equipos y materiales de otra marca siempre y cuando sean equivalentes o mayores en calidad a los especificados.
De los Materiales:
Los materiales deberán ser nuevos, de reconocida calidad, según lo especificado, y de utilización actual en el mercado nacional o internacional.
Los materiales previamente a su adquisición deberán ser probados por el ingeniero Supervisor, este podrá hacerlos retirar y su reemplazo será obligatorio.
De la mano de obra:
El personal que se emplea deberá ser de primera clase y los trabajos a ejecutarse siguiente las normas de un buen trabajo, debiendo tener cuidado de que presenten un buen aspecto en los que se refiere a delineamiento y plomo de las tuberías.
Del trazo de las redes:
La ubicación de las redes en los planos son preferenciales por exigirlo así la facilidad de la lectura de estos. Sin embargo el trazo debe mantenerse, solo reajustando las medidas según las tomadas en obra.
De la ubicación de las salidas:
La ubicación exacta de las salidas será igualmente determinada en última instancia para los planos de montaje del fabricante proveedor.
Ing. Janet Verónica Saavedra Vera De las obras preliminares y limpieza:
Durante el desarrollo de la obra, la entidad ejecutora se obliga a proporcionar condiciones de seguridad y facilidades de higiene para el personal.
INSTALACIONES COMPRENDIDAS, SUS LÍMITES:
La ejecución de las obras de Instalaciones sanitarias comprendidas, será de acuerdo a los planos respectivos y como se indica en las presentes especificaciones técnicas, abarcando pero no limitándose a los siguientes trabajos:
PARTIDAS COMUNES
01.00 APARATOS SANITARIOS Y ACCESORIOS
01.01 INODOROS
01.01.01 Inodoro tanque bajo blanco, Inc., accesorios 01.01.02 Inodoro Baby tanque bajo blanco, Inc., accesorios
A. Descripción:
Inodoro de tanque bajo con borde de limpieza y funcionamiento de doble acción sinfónica con descarga al piso. Deberá tener orificios para montaje de asiento.
Todas las partes metálicas visibles serán con acabados cromadas. Anclado al piso mediante pernos de fijación con capuchones tapa pernos.
Los accesorios que componen: Batería interna de plástico o de bronce, tubo de abasto de 5/8".
Se colocarán en todos los baños en la ubicación indicada en los planos. El costo del inodoro incluye su tapa plástica.
B. Forma de Medición y Pago
La forma de medición será por pieza (PZA).
Para el cómputo se contará el número de piezas iguales en dimensiones y características, agrupándose en partidas diferentes. El precio de la partida incluye la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
Ing. Janet Verónica Saavedra Vera 01.02 LAVATORIOS
01.02.01 Lavatorio de Pared blanco. Incl., accesorios A. Descripción:
Esta partida comprende la colocación de lavatorio simple a colocar será de color blanco con sus respectivos accesorios y contará con una calidad certificada.
Para la sujeción del aparato será necesario perforar la pared, colocar tarugos y fijar los tornillos de los 2 lados.
B. Forma de Medición y Pago
Se medirá por pieza (PZA).
Para el cómputo se contará el número de piezas iguales en dimensiones y características, agrupándose en partidas diferentes. El precio de la partida constituirá la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
01.02.02 Lavadero de Acero Inoxidable 2 pozas A. Descripción:
Esta partida comprende la colocación del Lavadero de dos pozas, será de color blanco con sus respectivos accesorios y contará con una calidad certificada.
Ing. Janet Verónica Saavedra Vera Para la sujeción del aparato será necesario perforar la mesa de concreto, colocar tarugos y fijar los tornillos de los 3 lados.
B. Forma de Medición y Pago
Se medirá por pieza (PZA).
Para el cómputo se contará el número de piezas iguales en dimensiones y características, agrupándose en partidas diferentes. El precio de la partida incluye la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
01.03 URINARIOS
01.03.01 Urinario de pared Inc., accesorios A. Descripción:
Esta partida comprende la colocación del urinario simple a colocar será de color blanco con sus respectivos accesorios y contará con una calidad certificada.
Para la sujeción del aparato será necesario perforar la pared, colocar tarugos y fijar los tornillos de los 2 lados.
B. Forma de Medición y Pago
Se medirá por pieza (PZA).
Para el cómputo se contará el número de piezas iguales en dimensiones y características, agrupándose en partidas diferentes. El precio de la partida incluye la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
Ing. Janet Verónica Saavedra Vera 01.04 GRIFO LAVATORIO CROMADO ½”
01.05 GRIFO LAVADERO CROMADO ½”
01.06 GRIFO P/ URINARIO CROMADO ½” A. Descripción:
Esta partida comprende el suministro de Grifos; esta será del tipo estándar con cuerpo cromado y perilla acrílica de primera calidad (producto certificado).
B. Forma de Medición y Pago
Se medirá por pieza (PZA).
Para el cómputo se contará el número de piezas iguales en dimensiones y características, agrupándose en partidas diferentes.
El precio de la partida incluye la mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada en el presupuesto.
02.00 INSTALACIONES SANITARIAS DE DESAGÜE
Descripción:
Comprende la ejecución de los montantes, colectores y ramales, de cada uno de los aparatos sanitarios, hasta la caja de registro exterior antes del punto de conexión con la red pública. Se incluyen sumideros, registros, cajas de registros, etc.
Las tuberías y accesorios para el sistema de desagüe y ventilación serán de P.V.C. - S.A.P. para redes interiores empotradas.
Las tuberías de P.V.C. - S.A.P. debe soportar hasta una presión hidrostática instantánea de 10 Kg/cm2 a 20 °C.
Para la instalación de las tuberías de espiga y campana se procederá utilizando un serrucho o cierra para cortarlo, del extremo liso del tubo debe retirarse la posible rebaba y toda irregularidad con una línea o cuchillo, limpiarla cuidadosamente con un trapo limpio y seco, para luego aplicar el pegamento. Este debe aplicarse con una brocha (no nylon u otra fibra) de cerda, sobre las dos superficies en contacto. Deberá esperarse 15 minutos para el fraguado, antes del manipuleo de las piezas y 24 horas antes de aplicar presión a la línea.
Ing. Janet Verónica Saavedra Vera Durante todo el proceso de construcción las tuberías deberán mantenerse totalmente llenas de agua, desde el mismo momento de su instalación hasta su entrega final.
Conexión a la Red General:
La Conexión a la Red General de Desagüe estará de acuerdo con el trazo, alineamiento, pendientes, distancias e indicaciones anotadas en el plano de esta red y replanteadas en obra según cotas de Matriz existente.
Es importante verificar la altura de descarga a la matriz existente respecto del nivel de referencia de la construcción proyectada y pendientes requeridas.
Cualquier modificación por exigirlo será aprobada por el Ingº Supervisor a cargo de la Obra.
Redes Interiores:
La tubería a emplearse en las redes interiores de desagüe será de plástico PVC SAP, con accesorios del mismo material y uniones espiga campana selladas con pegamento especial.
La tubería de ventilación será del mismo material que el desagüe. Las tuberías y accesorios que se usan en la obra no deberán presentar rajaduras, quiñaduras o cualquier otro defecto visible. Antes de la instalación de las tuberías, deben éstas ser revisadas interiormente, así como también los accesorios a fin de eliminar cualquier materia extraña adherida a sus paredes.
Ing. Janet Verónica Saavedra Vera Salvo especificaciones anotadas en los planos, las tuberías, irán empotradas en la losa del piso debiendo realizarse las pruebas hidráulicas antes del vaciado.
Las salidas de desagüe en inodoros se deberán dejar 5cm encima del nivel de piso terminado, para poder cortar lo necesario durante el montaje.
La instalación en muros deberá hacerse en vacíos o canaletas en la albañilería de ladrillo, no debiendo por ningún motivo romperse el muro para colocar las tuberías, tampoco se permitirá efectuar curvaturas en la tuberías ni codos mediante el calentamiento de los elementos.
Se respetarán los planos, primando sobre lo ejecutado, así como cambiar y/o reemplazar las tuberías dañadas por el vandalismo.
Montantes y Ventilaciones:
La ventilación que llegue hasta el techo de la edificación se prolongará 30cm sobre el nivel de la cubierta, rematando en un sombrero de ventilación del mismo material.
Las Montantes (Ø 4‖ PVC – P) y Ventilaciones (Ø2‖ PVC – P) que se coloquen dentro de la mampostería serán forradas con espirales de alambre Nº 16, para confinar el acabado en muros.
Para el caso de ser adosadas, éstas deberán de fijarse a la estructura, cuidando de no generar esfuerzos adicionales sobre ésta. Para su protección serán encamisadas en carpintería de madera.
Salidas de Desagüe:
Se instalará todas las salidas de agua indicados en el plano, debiendo rematar las mismas en una unión o cabeza enrasada de bronce en la pared.
Para el inodoro deberá quedar 5cm arriba del piso terminado.
Las posiciones de las salidas de desagüe para los diversos aparatos serán: Lavatorios : 55cm, sobre N.P.T
Lavaderos : Según plano
Inodoro : 30cm, de la pared al eje del tubo.
Todas las salidas de desagüe y ventilación y todos los puntos de la red de desagüe PVC que estén abiertos serán taponados provisionalmente con tapones de material plástico.
Ing. Janet Verónica Saavedra Vera Estos tapones se instalarán inmediatamente después de terminadas las salidas y permanecerá colocadas hasta el momento de instalarse los Aparatos sanitarios.
Sumideros:
La limpieza de los ambientes de servicios higiénicos se hará por medio de canaletas y su recolección por sumideros conectados a la red de desagüe, con su respectiva trampa ―P‖.
Estos sumideros se instalarán con rejillas de bronce, removibles y de las dimensiones indicadas en los planos.
Sumidero con trampa P
Registros:
Los registros serán de bronce, y llevarán una tapa hermética roscada.
Necesariamente tienen que ser impermeables de bronce con tapa roscada y ranura para ser removida con desarmador. Se enroscará la rosca antes de proceder a su instalación debiendo estar al ras del piso en los lugares indicados en los planos de Instalaciones Sanitarias.
Cajas de Registro / Cajas de Inspección
Las caja de inspección son de material de concreto de 12‖ x 24‖, las Cajas de Registro se confeccionaran si es necesario con muros de ladrillo en las dimensiones indicadas, dichos instalaciones permiten efectuar el mantenimiento y limpieza de la red de desagüe.
Ing. Janet Verónica Saavedra Vera La ejecución de las obras de Instalaciones sanitarias – rubro desagüe será de acuerdo a los planos respectivos y limitándose a los siguientes trabajos:
02.01 SALIDA DE DESAGÜE EN PVC 02.02 SALIDA PARA VENTILACIÓN
02.03 TUBERÍAS Y ACCESORIOS DE DESAGÜE 02.03.01 Tubería PVC SAP de 2‖ 02.03.02 Tubería PVC SAP de 4‖ 02.03.03 Codos Ø2‖ 02.03.04 Codos Ø4‖ 02.03.05 Tee Ø2‖ 02.03.06 Tee Ø4‖ 02.03.07 Yee Ø2‖x2‖ 02.03.08 Yee Ø4‖x2‖ 02.03.09 Reducción Ø4‖-2‖ Yee Ø4‖x2‖ 02.04 ADITAMENTOS VARIOS 02.04.01 Sumidero de bronce 2‖
02.04.02 Registro Roscado de Bronce Ø 4‖ 02.05 CAJA DE REGISTRO DE DESAGÜE DE 12‖ x 24‖
Ing. Janet Verónica Saavedra Vera Prueba de Tuberías de Desagüe:
La prueba será aplicable a todas las tuberías instaladas. Consistirá en llenar con agua las tuberías después de haber taponado las salidas mas bajas, debiendo permanecer por lo menos durante 24 horas sin presentar escapes. Si el resultado no es satisfactoria se procederá a realizar las correcciones del caso y se repetirá la prueba hasta eliminar las filtraciones. Las Pruebas deberán de ser aprobadas por el Supervisor de Obra.
Ing. Janet Verónica Saavedra Vera Vista General de Servicios Higiénicos
Revisar:
http://amarengo.org/multitags/instalaciones-sanitarias.html
De la siguiente página, elaborar 02 (dos) preguntas en el formato establecido:
