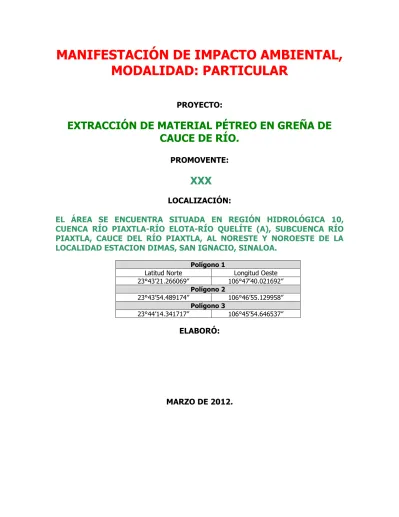

MANIFESTACIÓN DE IMPACTO AMBIENTAL, MODALIDAD: PARTICULAR

(1)

MODALIDAD: PARTICULAR

PROYECTO:

EXTRACCIÓN DE MATERIAL PÉTREO EN GREÑA DE

CAUCE DE RÍO.

PROMOVENTE:

XXX

LOCALIZACIÓN:

EL ÁREA SE ENCUENTRA SITUADA EN REGIÓN HIDROLÓGICA 10,

CUENCA RÍO PIAXTLA-RÍO ELOTA-RÍO QUELÍTE (A), SUBCUENCA RÍO

PIAXTLA, CAUCE DEL RÍO PIAXTLA, AL NORESTE Y NOROESTE DE LA

LOCALIDAD ESTACION DIMAS, SAN IGNACIO, SINALOA.

Polígono 1

Latitud Norte Longitud Oeste 23°43’21.266069” 106°47’40.021692” Polígono 2 23°43’54.489174” 106°46’55.129958” Polígono 3 23°44’14.341717” 106°45’54.646537”

ELABORÓ:

MARZO DE 2012.

(2)

I.1.- Proyecto:

FIGURA 1. LOCALIZACIÓN DEL POLÍGONO GENERAL DEL PROYECTO DE EXTRACCIÓN DE MATERIALES PÉTREOS EN EL CAUCE DEL RÍO PIAXTLA FRENTE AL POBLADO DIMAS, SAN IGNACIO, SINALOA. REFERENCIA: CARTA TOPOGRAFICA DIMAS F13A24 (INEGI).

I.-DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE

MANIFESTACIÓN DE IMPACTO AMBIENTAL.

(3)

1.1.1. Nombre del proyecto.

“EXTRACCIÓN DE MATERIAL PÉTREO EN GREÑA DE CAUCE DE RÍO”.

1.1.2. Ubicación del proyecto (calle, número o identificación postal del domicilio), código postal, localidad, municipio o delegación.

LOCALIZACIÓN DEL PREDIO: EL ÁREA SE ENCUENTRA SITUADA EN EL CAUCE DEL RÍO PIAXTLA, REGIÓN HIDROLÓGICA 10, CUENCA RÍO PIAXTLA-RÍO ELOTA-RÍO QUELÍTE (A), SUBCUENCA RÍO PIAXTLA, CAUCE DEL RÍO PIAXTLA, DESDE LAS COORDENADAS UTM: X = 321,938.5506 y Y = 2,626,302.8402, A AGUAS ARRIBA DEL PUENTE DE LA CARRETERA MAXIPISTA, HASTA LAS COORDENADAS X = 317,174.8482 y Y = 2,623,761.4776, AGUAS ABAJO DEL PUENTE DE FERROMEX, AL NORESTE Y NOROESTE DE LA LOCALIDAD ESTACION DIMAS, SAN IGNACIO, SINALOA.

I.1.3. Tiempo de vida útil del proyecto.

Se refiere a la extracción de material pétreo en greña mediante maquinaria especializada en el cauce del Río Piaxtla, principalmente grava y arena, para tal efecto se solicita una ANUENCIA EN MATERIA DE IMPACTO AMBIENTAL de 5 años a la SEMARNAT, requisito indispensable para la obtención de CONCESIÓN de la COMISIÓN NACIONAL DEL AGUA.

I.1.4. Presentación de la documentación legal (Anexo 1). I.2. Datos generales del promoverte.

I.2.1. Nombre o razón social, domicilio y R.F.C. del Contribuyente. XXX (Persona Física).

_______________________________ XXX

(4)

I.3.- DATOS GENERALES DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL 1.3.1. Nombre o razón social.

(5)

II. DESCRIPCIÓN DEL PROYECTO.

II.1. Información general del proyecto.

Con el proyecto se pretende la obtención de materiales pétreos para ser utilizados como Agregados para la construcción en el cauce del Río Piaxtla, en un área contigua al poblado de Estación Dimas, municipio de San Ignacio, Sinaloa y del cual se elabora la Manifestación de Impacto Ambiental, Modalidad Particular.

De forma operativa el estudio se elabora de acuerdo al formato de la guía para elaborar la manifestación de impacto ambiental, modalidad particular para el sector minero, generada por la Dirección General de Ordenamiento Ecológico e Impacto Ambiental, el proyecto se encasilla en el tipo III, correspondiente a Exploración, explotación y beneficio de minerales y sustancias reservadas a la Federación en los términos de las Leyes Minera y Reglamentaria del Articulo 27 Constitucional en Materia Nuclear y el caso X, referido a Obras y actividades en humedales, manglares, lagunas, ríos, lagos y esteros conectados con el mar, así como en sus litorales o zonas federales.

Se elabora la Manifestación de Impacto Ambiental, Modalidad Particular, para la autorización de actividades de EXTRACCIÓN DE MATERIAL PÉTREO EN GREÑA, en correspondencia del proyecto con el Artículo 5º (Facultades de la Federación) y Articulo 28 (evaluación del impacto ambiental de obras y actividades) de la Ley General del Equilibrio Ecológico y la Protección al Ambiente (LGEEPA) de acuerdo a su última reforma publicada DOF 23-02-2005, identificando algunas obras o actividades asociadas a esta actividad que le corresponden a dicha ley, de acuerdo a lo establecido en la fracción X, referido a Obras y actividades en humedales, manglares, lagunas, ríos, lagos y esteros conectados con el mar, así como en sus litorales o zonas federales.

Dicho artículo 28 en la LGEEPA, señala que la evaluación del impacto ambiental “…es el procedimiento a través del cual la Secretaría establece las condiciones a que se sujetara la realización de obras y actividades que puedan causar desequilibrio ecológico o rebasar los límites y condiciones establecidas en las disposiciones para proteger el ambiente y preservar y restaurar los ecosistemas, a fin de evitar o reducir al minino sus efectos negativos sobre el medio ambiente”. Para ello se establece las clases de obras o actividades, que requerirían previa autorización en materia de impacto ambiental por la secretaria. También le aplica el REIA:

Artículo 5, Quienes pretendan llevar a cabo alguna de las siguientes obras o actividades, requerirán previamente la autorización de la Secretaría en materia de impacto ambiental:

Inciso A) HIDRAULICAS:

IX. Modificación o entubamiento de cauces de corrientes permanentes de aguas nacionales; X. Obras de dragado de cuerpos de agua nacionales; inciso R, fracción ll.

Así como;

Inciso R) OBRAS Y ACTIVIDADES EN HUMEDALES, MANGLARES, LAGUNAS, RÍOS, LAGOS Y ESTEROS CONECTADOS CON EL MAR, ASÍ COMO EN SUS LITORALES O ZONAS FEDERALES: Fracción ll. “Cualquier actividad que tenga fines u objetivos comerciales, con excepción…”

(6)

Desde el punto de vista de las concesiones que otorga el Poder Ejecutivo por conducto de la Comisión Nacional del Agua (CONAGUA), con fundamento en lo dispuesto en los artículos 27, párrafo quinto de la Constitución Política de los Estados Unidos Mexicanos; 32 Bis fracciones V, XXIV, XXVI, XXXIX de la Ley Orgánica de la Administración Pública Federal; 47 fracción I y II; 62, 104 fracción I y 107 fracción I del Reglamento Interior de la Secretaria de Medio Ambiente y Recursos Naturales; 4º., 9º., fracciones V y VII; 12, 21, 24, 26,27, 28, 29 33, 37, 112, 113, 118, 119 y demás relativos de la Ley de Aguas Nacionales; 11, 30, 42, 46, 47, 48, 49, 50, 57, 151, 174, 175, 176, 177, 178, 179,180 y 181 del Reglamento de la Ley de Aguas Nacionales; 1ro., y 50 de la Ley General de Equilibrio Ecológico y la Protección al Ambiente; 16 y 20 de la Ley General de Bienes Nacionales.

- EXTRACCIÓN DE MATERIALES EN GREÑA (arenas, gravas y otros).

La arena y la grava son esenciales en la construcción moderna, principalmente para pavimentación y construcción. La arena, la grava, y la piedra triturada solas o en combinación y mezcladas con cemento o un material bituminoso forman un mortero o concreto, proporcionándole volumen y consistencia a la mezcla.

La extracción de materiales se realiza por diferentes medios con el objeto de utilizarse como elementos complementarios para la construcción, rellenos y otros. Actualmente la extracción, debido a los volúmenes que se requieren en las diferentes actividades constructivas se realiza casi siempre por medios mecanizados, esto es utilizando maquinas de diferentes tipos y capacidades. - ANTECEDENTES DE EXPLOTACIÓN DE MATERIALES PÉTREOS EN EL ÁREA

SELECCIONADA:

Cabe destacar que en fechas de elaboración de este estudio, para el mismo sitio seleccionado parta desarrollar este proyecto, la promovente cuenta con los siguientes Oficios Resolutivos de Exención de MIA, Oficio No. SG/145/2.1.1/0087/07.- FOLIO No. 0435, de fecha FEBRERO 26 DEL 2007, Oficio No. SG/145/2.1.1/0085/07.- FOLIO No. 0434, de fecha FEBRERO 26 DEL 2007 y Oficio No. SG/145/2.1.1/0086/07.- FOLIO No. 0433, de fecha FEBRERO 26 DEL 2007, con vigencia en materia de impacto ambiental hasta la misma fecha, pero del año de 2012, de acuerdo al Término SEGUNDO de los mencionados oficios resolutivos, que señala que la autorización en materia de impacto ambiental para llevar a cabo la ejecución y abandono del sitio del proyecto tendrá una vigencia de 05 años (Anexo 3).

En el mismo sentido, existe el TÍTULO DE CONCESIÓN otorgado por la Comisión Nacional del Agua con los Nos. XXX (concesión que se otorga por un plazo de 56 MESES y/o volumen de 659,970.00 m3_{, contados a partir del 14 de Junio de 2007, día siguiente en que fue notificada la}

resolución, concluyendo el 26 de Febrero de 2012), XXX, otorgado por la Comisión Nacional del Agua, donde la concesión se otorga por un plazo de 56 MESES y/o volumen de 78,587.31 m3_,

contados a partir del 14 de Junio de 2007, día siguiente en que fue notificada la resolución, concluyendo el 26 de Febrero de 2012 y XXX, otorgado por la Comisión Nacional del Agua, donde la concesión se otorga por un plazo de 56 MESES y/o volumen de 266,223.26 m3_{, contados a}

partir del 14 de Junio de 2007, día siguiente en que fue notificada la resolución, concluyendo el 26 de Febrero de 2012 (Anexo 3).

Referida a esta solicitud para obtener la CONCESIÓN para explotar el banco de materiales pétreos en el sitio señalado, es de mencionarse que en base a la solicitud realizada por esta promovente a la Comisión Nacional del Agua; Organismo de Cuenca Pacífico Norte, con fecha 28 de Noviembre de 2011, en la que se solicita una Extensión o Prórroga del Plazo de extracción de materiales pétreos en el tramo del río Piaxtla a 200 metros aguas arriba del puente de la Maxipista, esa dependencia federal, entre otras cosas respondió:

(7)

“Al respecto, le informo que una vez revisado los planos del proyecto presentado, se aprecia que estos contienen los elementos técnicos señalados por esta Dirección respecto a trazo, geometría y profundidad, lo cual hace factible técnicamente su desarrollo, por lo que los 7 planos del proyecto han sido sellados y firmados por personal técnico de esta Dirección, considerando que este proyecto fue previamente validado por esta Dirección Técnica, y del cual está solicitando continuar su explotación mediante la figura administrativa correspondiente.”

Ante el oficio de negación de SEMARNAT, Delegación Sinaloa, de la Anuencia en Materia de Impacto Ambiental mediante la figura de SOLICITUD DE EXENCIÓN DE MANIFESTACIÓN DE IMPACTO AMBIENTAL; AGREGADOS PARA LA CONSTRUCCIÓN (COFEMER, SEMARNAT 04-006), se acude de nuevo ante la Comisión Nacional del Agua (CONAGUA), Organismo de Cuenca Pacífico Norte, Dirección Técnica, la que mediante el XXX, resuelve (Anexo 2):

“En atención a su solicitud de opinión técnica sobre el proyecto de extracción de materiales pétreos en el cauce del río Piaxtla, a la altura del poblado Dimas, municipio de San Ignacio, Sinaloa.

Al respecto, le informo que una vez revisado los planos del proyecto, el cual está distribuido en tres polígonos e integrado como uno solo, se aprecia que estos contienen los elementos técnicos por esta Dirección respecto a trazo, geometría y profundidad, lo cual hace factible técnicamente su desarrollo, por lo que los planos de dicho proyecto en ambas versiones presentadas han sido sellados y firmados por personal técnico de esta Dirección.

Los datos de identificación de los planos son:

 Proyecto: Banco de Materiales Río Piaxtla, en el municipio de San Ignacio, Sinaloa.  Solicitante XXX.

 Ubicación: En el cauce del Río Piaxtla, a la altura del poblado Dimas, Municipio de San Ignacio, Sinaloa.

 Coordenadas de los centroides:

Polígono 1

Latitud Norte Longitud Oeste 23°43’21.266069” 106°47’40.021692”

Polígono 2

23°43’54.489174” 106°46’55.129958” Polígono 3

23°44’14.341717” 106°45’54.646537” II.1.1. Naturaleza del proyecto.

La piedra, mineral sólido y duro, de composición variable no metálico, es un material de construcción tradicional utilizado desde tiempos prehistóricos y forma parte de los materiales pétreos naturales. La extracción de materiales pétreos para la construcción es importante en cualquier lugar del mundo, ya que de esta actividad depende el buen desarrollo de las obras de infraestructura que impulsan el crecimiento de un país.

En tanto agregados son todos aquellos materiales líticos que debidamente fragmentados y clasificados sirven para incorporarse a un hormigón (llámese asfáltico o hidráulico) para efectos básicamente de llenante o para ocupar un volumen; además tienen utilidad en otros usos ingenieriles debido a sus características físicas como en enrocado de presas, obras de protección de costas y márgenes de ríos y mares. Hacen parte de los agregados las arenas, las gravas y los triturados.

(8)

Existen dos tipos fundamentales de canteras, las de formación de aluvión, llamadas también canteras fluviales, en las cuales los ríos como agentes naturales de erosión, transportan durante grandes recorridos las rocas aprovechando su energía cinética para depositarlas en zonas de menor potencialidad formando grandes depósitos de estos materiales entre los cuales se encuentran desde cantos rodados y gravas hasta arena, limos y arcillas; la dinámica propia de las corrientes de agua permite que aparentemente estas canteras tengan ciclos de autoabastecimiento, lo cual implica una explotación económica, pero susceptible de afectación a los cuerpos de agua y a su dinámica natural.

Otro tipo de canteras son las denominadas de roca, más conocidas como canteras de peña, las cuales tienen su origen en la formación geológica de una zona determinada, donde pueden ser sedimentarias, ígneas o metamórficas; estas canteras por su condición estática, no presentan esa característica de autoabastecimiento lo cual las hace fuentes limitadas de materiales.

Estos dos tipos de canteras se diferencian básicamente en dos factores, los tipos de materiales que se explotan y los métodos de extracción empleados para obtenerlos.

De manera particular se señala, que el objetivo principal de Promovente XXX; PROMOVENTE Y REPRESENTANTE LEGAL, es dedicarse a la extracción y comercialización de agregados para construcción. El promovente de este Estudio señala que su actividad será la extracción, acarreos y comercialización de materiales pétreos, dicho proceso de extracción de material en greña y otros materiales, se llevará a cabo en el cauce o lecho del río Piaxtla, en un banco ubicado completamente en el cauce de río, aledaño a la localidad de Ixpalino, en el municipio de San Ignacio, Sinaloa.

El Promovente, para poder explotar el banco de materiales, una vez contando con un resolutivo en materia de impacto ambiental positivo de la SEMARNAT, tramitará la Concesión del Gobierno Federal, a través de la COMISIÓN NACIONAL DEL AGUA, según lo dispuesto en los artículos 27, párrafo quinto y 32 Bis de la Constitución Política de los Estados Unidos Mexicanos.

Se plantea un ritmo inicial de extracción de acuerdo a lo establecido en dicho documento de concesión en los siguientes términos:

- MAQUINARIA Y EQUIPO. El equipamiento del proyecto incluye:

a).- Extracción de material pétreo: TRES (3) EXCAVADORA y TRES (3) CARGADORES FRONTALES.

b).- Traslado de material pétreo: Camiones de volteo de 14 m³ y Tractocamiones con remolque de 30 m3_.

El desarrollo del Estudio contempla las siguientes condiciones específicas para la extracción: 1. Excavación para la extracción de producto.

2. Traslado de producto para comercialización.

(9)

LOCALIZACIÓN DEL PREDIO: LOCALIZACIÓN DEL PREDIO: EL ÁREA SE ENCUENTRA SITUADA EN EL CAUCE DEL RÍO PIAXTLA, REGIÓN HIDROLÓGICA 10, CUENCA RÍO PIAXTLA-RÍO ELOTA-RÍO QUELÍTE (A), FRENTE A LA LOCALIDAD DIMAS, EN EL MUNICIPIO DE SAN IGNACIO, SINALOA.

El polígono general consta de un área de 1,306,889.73 m2_{, conformada por lo que serán tres zonas}

de extracción, además de dos AREA DE PROTECCION, con ubicación de las áreas de extracción de acuerdo a las Coordenadas de los centroides:

Polígono 1

Polígono 2

23°43’54.489174” 106°46’55.129958” Polígono 3

23°44’14.341717” 106°45’54.646537” II.1.3. Inversión requerida.

La inversión requerida para la operación es del orden de los 1,450,000.00 (Un Millón cuatrocientos cincuenta mil pesos). Donde se incluyen:

I.1.3.1.- Costos de las medidas de mitigación ambiental del sitio de la concesión y de acciones del proyecto.

COSTO DE LAS MEDIDAS PREVENTIVAS EN EL PROYECTO

CONCEPTO UNIDAD CANTIDAD _{UNITARIO ($)}COSTO _TOTAL($)COSTO

Instalar mojoneras para delimitar el

predio del proyecto* mojonera 12 500.00 6,000.00

Elaboración y colocación de letreros alusivos a la actividad de acarreo de material pétreo y la velocidad de vehículos de 20 km máxima.

letrero 9 500.00 4,500.00

Elaboración y colocación de letreros alusivos a la prohibición de recolectar y/o en su caso cazar o capturar ejemplares de flora y fauna del sitio del proyecto y sus alrededores.

letrero 9 500.00 4,500.00

Compra lonas para cubrir material en

greña de los volteos. piezas 30 3,000.00 90,000.00

TOTAL 105,000.00

* Mojoneras en los cuatro puntos extremos del polígono de la concesión.

II.1.4 Dimensiones del proyecto.

Información General de las áreas para concesión y extracción de material pétreo. SOLICITANTE: XXX; PROMOVENTE Y REPRESENTANTE LEGAL.

(10)

1.- Cuenca: RÍO PIAXTLA; REGIÓN HIDROLÓGICA 10, CUENCA RÍO PIAXTLA; Localidad: Estación Dimas.

2.- Nombre de la corriente o vaso: Río Piaxtla. 3.- Banco: CAUCE DEL RÍO PIAXTLA.

4.- Equipo de extracción: EXCABADORA Y CARGADOR FRONTAL. 5.- Uso o destino: Comercio.

6.- Cuadro de construcción Coordenadas UTM:

El polígono general consta de un área de 1,306,889.73 m2_{, conformada por lo que serán tres}

zonas de extracción, además de dos AREA DE PROTECCION, o sitios donde no será extraído material, por disposiciones técnicas de la Comisión Nacional del Agua.

CUADRO DE CONSTRUCCIÓN ZONA DE EXTRACCION 1 LADO

RUMBO DISTANCIA V COORDENADAS

EST PV Y X 1 2,623,761.4776 317,174.8482 1 2 N 13°31'58.65" E 59.194 2 2,623,819.0279 317,188.6998 2 3 N 00°20'50.96" W 130.323 3 2,623,949.3485 317,187.9095 3 4 N 01°48'58.40" W 126.794 4 2,624,076.0790 317,183.8909 4 5 N 04°35'29.76" W 129.059 5 2,624,204.7235 317,173.5594 5 6 N 31°26'39.05" W 214.131 6 2,624,387.4095 317,061.8539 6 7 N 24°03'32.36" W 48.166 7 2,624,431.3908 317,042.2179 7 8 N 08°04'10.28" E 195.490 8 2,624,624.9447 317,069.6597 8 9 N 53°51'27.18" E 335.804 9 2,624,822.9999 317,340.8390 9 10 N 64°52'36.80" E 104.609 10 2,624,867.4131 317,435.5514 10 11 N 66°09'08.78" E 172.450 11 2,624,937.1355 317,593.2786 11 12 N 56°15'22.73" E 209.153 12 2,625,053.3153 317,767.1955 12 13 N 24°22'00.44" W 159.109 13 2,625,198.2514 317,701.5508 13 14 S 51°56'27.06" W 324.011 14 2,624,998.5066 317,446.4324 14 15 S 69°47'08.43" W 42.617 15 2,624,983.7812 317,406.4407 15 16 N 88°52'41.48" W 45.125 16 2,624,984.6646 317,361.3240 16 17 N 68°56'00.64" W 79.464 17 2,625,013.2281 317,287.1709 17 18 N 78°02'07.12" W 112.055 18 2,625,036.4581 317,177.5501 18 19 S 88°08'40.06" W 96.259 19 2,625,033.3413 317,081.3419 19 20 N 73°01'48.96" W 175.298 20 2,625,084.5049 316,913.6765 20 21 S 83°01'10.03" W 53.471 21 2,625,078.0065 316,860.6019 21 22 S 51°17'47.05" W 153.001 22 2,624,982.3360 316,741.2009 22 23 S 34°33'25.00" W 136.025 23 2,624,870.3112 316,664.0444 23 24 S 02°28'56.11" W 119.737 24 2,624,750.6861 316,658.8586 24 25 S 27°59'40.36" E 137.674 25 2,624,629.1207 316,723.4812 25 26 S 36°48'25.95" E 44.545 26 2,624,593.4553 316,750.1694 26 27 S 22°31'07.04" E 97.394 27 2,624,503.4867 316,787.4698 27 28 S 49°40'16.76" E 90.976 28 2,624,444.6094 316,856.8251 28 29 S 31°40'41.77" E 57.975 29 2,624,395.2720 316,887.2707 29 30 S 26°42'19.53" E 87.335 30 2,624,317.2535 316,926.5191 30 31 S 33°30'43.53" E 109.062 31 2,624,226.3207 316,986.7338 31 32 S 13°34'28.28" E 91.626 32 2,624,137.2539 317,008.2394 32 33 S 10°04'20.01" E 212.515 33 2,623,928.0137 317,045.4062 33 34 S 00°09'47.09" W 18.102 34 2,623,909.9120 317,045.3546 34 35 S 00°09'47.09" W 104.230 35 2,623,805.6820 317,045.0580 35 36 S 08°11'00.86" W 24.560 36 2,623,781.3724 317,041.5620 36 1 S 81°30'37.79" E 134.763 1 2,623,761.4776 317,174.8482 SUPERFICIE = 464,119.694 m2

CUADRO DE CONSTRUCCIÓN ZONA DE EXTRACCION 2

(11)

EST PV Y X 1 2,625,916.5773 318,541.7908 1 2 S 33°28'57.24" E 160.117 2 2,625,783.0309 318,630.1248 2 3 S 75°08'47.44" W 105.411 3 2,625,756.0089 318,528.2357 3 4 S 52°01'26.35" W 175.934 4 2,625,647.7513 318,389.5527 4 5 S 45°49'47.63" W 164.895 5 2,625,532.8538 318,271.2775 5 6 S 45°31'45.14" W 163.615 6 2,625,418.2342 318,154.5208 6 7 S 47°51'07.78" W 108.567 7 2,625,345.3810 318,074.0278 7 8 N 24°22'00.44" W 106.069 8 2,625,442.0016 318,030.2662 8 9 N 52°49'42.69" E 278.674 9 2,625,610.3772 318,252.3224 9 10 N 38°43'33.95" E 288.552 10 2,625,835.4899 318,432.8400 10 1 N 53°20'28.42" E 135.814 11 2,625,916.5773 318,541.7908 SUPERFICIE = 68,809.948 m2

CUADRO DE CONSTRUCCIÓN ZONA DE EXTRACCION 3

LADO _RUMBO _DISTANCIA _V COORDENADAS

EST PV Y X 1 2,626,302.8402 321,938.5506 1 2 N 13°31'58.65" E 150.060 2 2,626,152.8036 321,935.9026 2 3 N 87°44'45.56" W 70.303 3 2,626,155.5686 321,865.6545 3 4 N 84°39'45.93" W 176.911 4 2,626,172.0244 321,689.5109 4 5 N 88°59'19.94" W 268.205 5 2,626,176.7573 321,421.3475 5 6 S 81°19'13.57" W 248.980 6 2,626,139.1842 321,175.2187 6 7 N 65°39'29.41" W 149.548 7 2,626,200.8250 321,038.9647 7 8 S 88°30'22.38" W 184.239 8 2,626,196.0222 320,854.7887 8 9 N 70°41'30.75" W 194.184 9 2,626,260.2289 320,671.5264 9 10 N 85°05'43.36" W 832.813 10 2,626,331.4322 319,841.7632 10 11 S 89°34'54.21" W 176.821 11 2,626,330.1414 319,664.9469 11 12 S 66°46'20.33" W 135.060 12 2,626,276.8758 319,540.8346 12 13 S 26°20'07.11" W 224.587 13 2,626,075.5976 319,441.2024 13 14 S 49°56'48.23" W 186.129 14 2,625,955.8239 319,298.7309 14 15 S 61°58'54.26" W 254.135 15 2,625,836.4431 319,074.3808 15 16 N 33°28'57.24" W 383.089 16 2,626,155.9598 318,863.0371 16 17 N 54°14'24.95" E 360.948 17 2,626,366.8933 319,155.9372 17 18 N 87°52'50.73" E 107.525 18 2,626,370.8695 319,263.3882 18 19 N 76°00'52.78" E 72.227 19 2,626,388.3249 319,333.4743 19 20 N 49°01'58.19" E 82.957 20 2,626,442.7139 319,396.1142 20 21 N 73°06'27.50" E 232.560 21 2,626,510.2900 319,618.6400 21 22 N 88°31'44.36" E 304.417 22 2,626,518.1047 319,922.9568 22 23 S 74°20'05.56" E 319.303 23 2,626,431.8882 320,230.4000 23 24 S 88°00'24.28" E 196.311 24 2,626,425.0602 320,426.5926 24 25 S 84°14'08.44" E 635.472 25 2,626,361.2354 321,058.8516 25 26 S 77°12'13.52" E 288.189 26 2,626,297.4061 321,339.8827 26 27 S 79°23'09.33" E 136.309 27 2,626,272.2989 321,473.8598 27 28 S 88°30'12.21" E 263.132 28 2,626,265.4265 321,736.9017 28 1 N 79°29'20.16" E 205.090 1 2,626,302.8402 321,938.5506 SUPERFICIE = 603,986.476 m2

(12)

7.- Volumen y tipo de material: DATOS DE LA CONCESIÓN ZONA DE EXTRACCIÓN 1 TITULAR: XXX SUPERFICIE 464,119.694 m2 VOLUMEN DE EXTRACCION 575,298.97 m3 VOLUMEN DE TERRAPLEN -133.00 m3 PROFUNDIDAD VARIABLE USO COMERCIO

TIPO MATERIAL MATERIAL EN GREÑA

ESTADO SINALOA

MUNICIPIO SAN IGNACIO

UBICACION RIO PIAXTLA, A 200 m AGUAS ABAJO

DEL PUENTE DE FERROCARRIL

ZONA DE EXTRACCIÓN 2 SUPERFICIE 68,809.948 m2 VOLUMEN DE EXTRACCION 93,609.08 m3 VOLUMEN DE TERRAPLEN -244.50 m3 PROFUNDIDAD VARIABLE USO COMERCIO

ESTADO SINALOA

UBICACION RIO PIAXTLA, ENTRE EL PUENTE DE

MAXIPISTA - PUENTE DE FERROCARRIL ZONA DE EXTRACCIÓN 3 SUPERFICIE 603,986.476 m2 VOLUMEN DE EXTRACCION 937,273.445 m3 VOLUMEN DE TERRAPLEN -155.758 m3 LADO

RUMBO DISTANCIA COORDENADAS

EST PV Y X 8 2,625,442.0016 318,030.2662 8 7 S 24°22'00.44" E 106.069 7 2,625,345.3810 318,074.0278 7 39 S 50°05'38.70" W 116.793 39 2,625,270.4548 317,984.4358 39 40 S 32°09'33.09" W 83.593 40 2,625,199.6876 317,939.9417 40 41 S 35°22'23.33" W 105.670 41 2,625,113.5246 317,878.7696 41 12 S 61°38'49.75" W 126.783 12 2,625,053.3153 317,767.1955 12 13 N 24°22'00.44" W 159.109 13 2,625,198.2514 317,701.5508 13 44 N 48°43'44.55" E 226.389 44 2,625,347.5821 317,871.7042 44 8 N 59°13'38.35" E 184.545 8 2,625,442.0016 318,030.2662 SUPERFICIE = 61,074.548 m2

CUADRO DE CONSTRUCCIÓN AREA DE PROTECCION 2

LADO _RUMBO _DISTANCIA _V COORDENADAS

EST PV Y X 1 2,625,916.5773 318,541.7908 1 46 N 55°59'05.69" E 181.267 46 2,626,017.9800 318,692.0411 46 16 N 51°05'57.48" E 219.723 16 2,626,155.9598 318,863.0371 16 15 S 33°28'57.24" E 383.089 15 2,625,836.4431 319,074.3808 15 49 S 81°14'43.35" W 263.549 49 2,625,796.3301 318,813.9022 49 2 S 85°51'39.51" W 184.258 2 2,625,783.0309 318,630.1248 2 1 N 33°28'57.24" W 160.117 1 2,625,916.5773 318,541.7908 SUPERFICIE = 108,899.064 m2

(13)

PROFUNDIDAD VARIABLE

USO COMERCIO

ESTADO SINALOA

UBICACION RIO PIAXTLA, A 200 m AGUAS

ARRIBA DEL PUENTE DE MAXIPISTA

ÁREA DE PROTECCIÓN 1.- 61,074.548 m2

ÁREA DE PROTECCIÓN 2.- 108,899.064 m2

SUPERFICIE TOTAL DE EXTRACCIÓN: 1,306,889.73 m2

(SUPERFICIE TOTAL DE CONCESION)

VOLÚMEN TOTAL DE EXTRACCIÓN: 1,606,181.495 m3

(VOLUMEN TOTAL DE CONCESION)

VOLÚMEN TOTAL DE TERRAPLÉN: -533.258 m3

(VOLUMEN TOTAL DE TERRAPLÉN EN CONCESION)

Supone una extracción total de1,606,181.495 m3_{de Material en Greña.}

8.- Profundidad: Variable.

*En una proyección de explotación de materiales pétreos para 5 años, en una superficie total en tres zonas de explotación del predio con 1,136,916.118 m2_{, explotando el banco a una profundidad}

variable de acuerdo a los niveles existentes, se tendrá un volumen de extracción total de 1,606,181.495 m3_{; y una extracción anual de 321,236.299 m}3_.

ÁREAS DE CORTE Y VOLÚMEN DE MATERIAL EN GREÑA POR ZONA DE EXTRACCIÓN ZONA DE EXTRACCIÓN 1*.

ESTACIÓN ÁREAS (m2) DISTANCIA _(D/2) VOLÚMEN (m3) CORTE TERRAPLÉN CORTE TERRAPLÉN 0+000 238.150 0.000 0+100 300.354 0.080 50 26925.200 4.000 0+200 256.388 0.630 50 27837.100 35.500 0+300 211.030 0.000 50 23370.900 31.500 0+400 199.910 0.110 50 20547.000 5.500 0+500 297.870 0.000 50 24889.000 5.500 0+600 197.010 0.000 50 24744.000 0.000 0+700 224.060 0.000 50 21053.500 0.000 0+800 292.710 0.000 50 25838.500 0.000 0+900 470.390 0.000 50 38155.000 0.000 1+000 490.400 0.000 50 48039.500 0.000 1+100 538.070 0.000 50 51423.500 0.000 1+200 505.810 0.000 50 52194.000 0.000 1+300 369.380 0.000 50 43759.500 0.000 1+400 296.930 0.000 50 33315.500 0.000 1+500 205.200 0.000 50 25106.500 0.000 1+600 209.670 0.350 50 20743.500 17.500 1+700 207.800 0.160 50 20873.500 25.500 1+800 240.200 0.000 50 22400.000 8.000 1+890.845 290.000 0.000 45.423 24083.275 0.000 VOLÚMEN DE CORTE 575,298.97 RESUMEN DE EXTRACCIÓN Superficie (m2₎ Extracción (m3) Total Extracción m3_{/anual (5} años) Extracción m3_{/mes (12} meses) Extracción m3_{/día (25} días) Extracción m3_/hora (7 horas) Camión tipo de 14 m3 (unidades) 1,136,916.118 1,606,181.495 321,236.299 26,769.691 1,070.788 152.969 10.926

(14)

VOLÚMEN DE TERRAPLÉN 133.000

COEF. ABUNDAMIENTO 1.000

*Se anexa TABLA: VOLÚMEN DE MATERIAL EN GREÑA por cada uno de los Frentes de Trabajo de esta zona de extracción.

ÁREAS DE CORTE Y VOLÚMEN DE MATERIAL EN GREÑA POR ZONA DE EXTRACCIÓN ZONA DE EXTRACCIÓN 2.

ESTACIÓN ÁREAS (m2) DISTANCIA _(D/2) VOLÚMEN (m3) CORTE TERRAPLÉN CORTE TERRAPLÉN 0+000 117.971 0.000 0+050 104.491 0.000 25 5561.550 0.000 0+100 109.299 0.000 25 5344.750 0.000 0+150 115.577 0.020 25 5621.900 0.500 0+200 111.951 1.020 25 5688.200 26.000 0+250 104.310 1.690 25 5406.525 67.750 0+300 97.646 0.450 25 5048.900 53.500 0+350 107.567 0.280 25 5130.325 18.250 0+400 113.906 0.550 25 5536.825 20.750 0+450 144.473 0.030 25 6459.475 14.500 0+500 179.158 0.730 25 8090.775 19.000 0+550 174.268 0.120 25 8835.650 21.250 0+600 174.088 0.000 25 8708.900 3.000 0+650 180.938 0.000 25 8875.650 0.000 0+700 154.220 0.000 25 8378.950 0.000 0+705.823 161.955 0.000 2.912 920.702 0.000 VOLÚMEN DE CORTE 93,609.08 VOLÚMEN DE TERRAPLÉN 244.500 COEF. ABUNDAMIENTO 1.00

ÁREAS DE CORTE Y VOLÚMEN DE MATERIAL EN GREÑA POR ZONA DE EXTRACCIÓN ZONA DE EXTRACCIÓN 3.

ESTACIÓN _CORTEÁREAS (m_TERRAPLÉN2) DISTANCIA _(D/2) _CORTEVOLÚMEN (m_TERRAPLÉN3) 0+000 256.004 0.000 0+100 364.014 0.000 50 31000.900 0.000 0+200 337.470 0.040 50 35074.200 2.000 0+300 281.175 0.000 50 30932.250 2.000 0+400 224.131 0.000 50 25265.300 0.000 0+500 191.792 0.000 50 20796.150 0.000 0+600 226.768 0.000 50 20928.000 0.000 0+700 267.338 0.000 50 24705.300 0.000 0+800 320.851 0.000 50 29409.450 0.000 0+900 334.048 0.000 50 32744.950 0.000 1+000 334.190 0.000 50 33411.900 0.000 1+100 325.368 0.000 50 32977.900 0.000 1+200 259.075 0.000 50 29222.150 0.000 1+300 274.392 0.000 50 26673.350 0.000 1+400 255.446 0.000 50 26491.900 0.000

(15)

1+500 243.282 0.000 50 24936.400 0.000 1+600 256.053 0.000 50 24966.750 0.000 1+700 252.800 0.000 50 25442.650 0.000 1+800 273.794 0.000 50 26329.700 0.000 1+900 295.237 0.000 50 28451.550 0.000 2+000 306.831 0.000 50 30103.400 0.000 2+1000 318.219 0.000 50 31252.500 0.000 2+200 300.473 0.000 50 30934.600 0.000 2+300 257.706 0.000 50 27908.950 0.000 2+400 281.935 0.000 50 26982.050 0.000 2+500 335.009 0.000 50 30847.200 0.000 2+600 369.479 0.000 50 35224.400 0.000 2+700 391.160 0.000 50 38031.950 22.000 2+800 366.871 0.000 50 37901.550 22.000 2+900 392.352 0.000 50 37961.150 0.000 3+000 400.416 0.000 50 39638.400 0.000 3+100 371.530 1.920 50 38597.300 96.000 3+105.778 365.488 2.150 2.889 2129.245 11.758 VOLÚMEN DE CORTE

937,273.445

VOLÚMEN DE TERRAPLÉN

155.758

COEF. ABUNDAMIENTO 1.000

La zona concreta para extraer materiales será en un área de terreno que se localiza en el cauce del río Piaxtla, a la altura de las inmediaciones de la localidad Dimas, municipio de San Ignacio, Sinaloa, representada en la localización y cuadros de construcción anteriormente indicado.

En el momento actual el promovente requiere obtener de la SEMARNAT la anuencia en Materia de Impacto Ambiental para tramitar la CONCESIÓN de esta área de estudio. De acuerdo al Organismo de Cuenca Pacífico Norte, Dirección Técnica (CONAGUA), en documento y planos sellados y firmados que se anexan (Comisión Nacional del Agua (CONAGUA); Organismo de Cuenca Pacífico Norte, Dirección Técnica), “…una vez revisado los planos del proyecto, el cual está distribuido en tres polígonos e integrado como uno solo, se aprecia que estos contienen los elementos técnicos por esta Dirección respecto a trazo, geometría y profundidad, lo cual hace factible técnicamente su desarrollo, por lo que los planos de dicho proyecto en ambas versiones presentadas han sido sellados y firmados por personal técnico de esta Dirección”. (Anexo 2)

(16)

DATOS Y DESCRIPCIÓN DE LAS DIMENSIONES GEOMÉTRICAS DEL PROYECTO, AMPLITUD TRANSVERSAL TOTAL, PROFUNDIDAD DE LA CUBETA, ASÍ COMO LA PENDIENTE QUE TENDRÁ EL TRAZO.

DESCRIPCIÓN DE LAS DIMENSIONES GEOMÉTRICAS DEL PROYECTO. Longitud y ancho Amplitud de la sección transversal.

El área total del polígono corresponde a la sumatoria de tres (3) zonas de extracción, más dos (2) áreas de protección a saber, los cuales son:

ÁREA TOTAL DEL POLÍGONO (m2₎

ZONA DE EXTRACCIÓN 1 464,119.694 ZONA DE EXTRACCIÓN 2 68,809.948 ZONA DE EXTRACCIÓN 3 603,986.476 ÁREA DE PROTECCIÓN 1 61,074.548 ÁREA DE PROTECCIÓN 2 108,899.064 ÁREA TOTAL 1,306,889.73

Las áreas de protección se consideran en referencia a las disposiciones de la Dirección Técnica de la CONAGUA, misma que al otorgar la Concesión establece para las Empresas concesionarias de materiales pétreos las siguientes obligaciones:

I.- Ejecutar únicamente la explotación, uso o aprovechamiento consignado en la concesión y utilizar el mismo bien concesionado exclusivamente para los fines solicitados.

II.- Extraer el material que se le concesiona exclusivamente en el lugar que se le señala en el croquis anexo, respetando sección y pendiente.

III.- Ejecutar las obras de defensa que le indique la CONAGUA para la debida conservación de cauce, vaso, ribera o zona federal, a que se refiere la concesión.

IV.- Mantener las condiciones hidráulicas del cauce, vaso, ribera o zona federal en el tramo que comprende esta concesión, así mismo no tirar en ellos basura, desperdicios y otros productos nocivos a la salud o que propicien la contaminación de las aguas.

V.- No ejecutar excavaciones o trabajos que ocasionen daños al cauce, vaso, ribera o zona federal, a las estructuras y obras existentes, al régimen de la corriente o depósitos y a derechos de terceros.

VI.- No llevar a cabo extracciones ni ejecutar excavaciones o trabajos dentro de la zona comprendida entre los 200 m. aguas arriba y los 200 m. aguas abajo a partir de los parámetros de los puentes de carreteras, de ferrocarriles y en general, de obras de servicios públicos.

VII.- Cubrir, en su caso, los gastos de deslinde del área concesionada y no realizar algún tipo de construcción, sin permiso de la CONAGUA.

VIII.- Mantener en óptimas condiciones de higiene el área concesionada.

IX.- Desocupar y entregar dentro del plazo establecido por la CNA el área de que se trata en los casos de terminación de la concesión.

(17)

En este caso está relacionado con el numeral VI, referido a la disposición de no llevar a cabo extracciones ni ejecutar excavaciones o trabajos dentro de la zona comprendida entre los 200 m. aguas arriba y los 200 m. aguas abajo a partir de los parámetros de los puentes de carreteras, de ferrocarriles y en general, de obras de servicios públicos.

La longitud del polígono de la ZONA DE EXTRACCIÓN 1 del proyecto se establece en 890.845 metros lineales, donde va desde la Estación 0+000.000 a la Estación 1+890.845, con un ancho de las secciones transversales desde los 134.763 metros, coincidente con la Estación 0+000.000 m (distancias de vértices 36 al 1) hasta más de los 159.109 m considerando la Estaciones 1+890.845 como de las más anchas (Ver polígono).

La longitud del polígono de la ZONA DE EXTRACCIÓN 2 del proyecto se establece en 705.823 metros lineales, donde abarca desde la Estación 0+000.000 hasta la Estación 0+705.823, con un ancho de las secciones transversales menor a los 100 m lineales en la Estación 0+300.000 (de las secciones más pequeñas a lo ancho) hasta más de 100 m de ancho en las demás secciones, incluidas las de los extremos del polígono: 0+000.000 y 0+705.823.

La longitud del polígono de la ZONA DE EXTRACCIÓN 3 del proyecto se establece en 3,105.778 m lineales, que abarca desde la 0+000.000 hasta la 3+105.778. donde la sección 0+500.000 es de las más pequeñas, con menos de 100 m de ancho y las 2+700.000 y 2+700.000 las más anchas, con más de 3 veces la anterior anchura señalada (más de 300 m lineales).

Para la realización de los cálculos volumétricos de extracción se establecieron un total de 20 estaciones en la ZONA DE EXTRACCIÓN 1, que comprenden igual número de secciones transversales, a 100 m de distancia cada una, con la excepción de las dos últimas estaciones, la Estación 1+800.000 y la 1+890.845, que distan una de otra 90.845 m. La ZONA DE EXTRACCIÓN 2 comprende 16 Estaciones, donde cada estación dista 50 m una de otra, con la excepción de las dos últimas, 0+700.000 y la 0+705.823, donde existe una distancia de 05.823 metros entre las dos. Finalmente en la ZONA DE EXTRACCIÓN 3, existen 33 estaciones (0+000.000 a la 3+105.778), de igual manera distantes 100 m una de otra, con la excepción de las dos últimas, la 3+100.000 y la 3+105.778, que distan una de la otra 05.778m.

Profundidad (cubeta) y pendiente (de trazo longitudinal y de talud).

La profundidad del corte es variable y esto tiene que ver con los niveles existentes en el cauce del río en la longitud que abarca el proyecto, estableciéndose en el proyecto de extracción una subrasante entre los 5.50 m y los 4.00 m a todo lo largo del proyecto, lo cual una vez concluido el proyecto será el nuevo piso o fondo longitudinal del eje del proyecto. En general se efectúa la excavación a la profundidad del proyecto o nivel de subrasante establecida en cada una de las zonas de extracción (Ver Tabla: CORTE, TERRAPLÉN Y DETERMINACIÓN DE PROFUNDIDAD DE CUBETA (MUESTRA REPRESENTATIVA DE 3 ESTACIONES DE CADA ZONA DE EXTRACCIÓN)).

Para calcular las cotas (niveles) en el fondo del río, se tomó con la cota (Z) en el Banco de nivel oficial de la CONAGUA ubicado en el Templo Católico de la localidad (Dimas) un sitio donde la altura del terreno (altura sobre el nivel del mar o asnm) permanece estable (al menos en el periodo del levantamiento topográfico), “trasladándose” la altimetría al sitio del levantamiento topográfica. Referido a la pendiente a lo largo de toda la sección a lo largo del proyecto (trazo longitudinal), se requiere que la pendiente dada con el corte para explotar el terreno como banco de materiales, permita el libre flujo de la corriente aguas abajo, y en este caso es posible esta condición de libre flujo teniendo una pendiente de 0.0% (pendiente longitudinal) para el drenado del agua durante su presencia, donde la masa de agua tiene el atributo de que no es un volumen que “inicia” su recorrido en el punto inicial del área del proyecto, sino que es una masa de agua con una corriente

(18)

generada a considerable distancia aguas más arriba del sitio del proyecto y que cuando llega a este sitio trae ya una velocidad e inercia que contribuye al libre flujo hidráulico, a menos que exista algún obstáculo que impida ese desplazamiento, como lo puede ser cualquier tipo de represa, incluso el mismo amontonamiento de materiales pétreos en algunos sitios del lecho del río. En el área de inicio del proyecto en la ZONA DE EXTRACCIÓN 3, que es la parte más aguas arriba, marcada como Estación 0+000.000, las cotas de elevación del terreno de lo que será el eje de extracción (centro de la cubeta proyectada), este eje se sitúa con altura del terreno de 9.01 m, para salir en la última sección del predio del proyecto en la cota 7.88 m, en lo que se marca en el plano de Banco de niveles como Estación 3+105.778, lo que indica un cauce de escorrentía uniforme en cuanto al nivel de su suelo actual, con un desnivel entre la entrada y salida del agua en el predio (de 3,105.778 m) de longitud, una diferencia de nivel de 1.13 m, que resulta de la operación 9.01 – 7.88 = 1.13, o sea que en 3,105.778 m de longitud del predio hay 1.13 m de diferencia de altura entre el inicio y el final, equivalentes al 3.63/100 = 0.036% de pendiente, condición que se convertirá en pendiente de 4.82/100 = 0.0482% con una explotación ordenada de los materiales pétreos con el orden de los cortes de profundidad de 3.51 m en la estacón aguas más arriba (Estación 0+000.000) y de 3.88 m en la Estación 3+105.778, como la estación más aguas abajo en el largo total del predio del proyecto, con subrasante de 5.50 m en la Estación 0+000.000 y de 4,00 en la Estación 3+105.778.

El mismo ejercicio es válido para las ZONAS DE EXTRACCIÓN 2 y 1, donde en la ZONA DE EXTRACCIÓN 2, en la Estación más aguas arriba, la Estación 0+705.823 se tiene altura del terreno de 4.77 m, y en la Estación 0+000.000 se tiene una altura del terreno de 3.92 m, con una diferencia de altura entre entrada y salida de 0.85 m, bueno para 2.73/100 = 0.0273% (pendiente); mientras que en la ZONA DE EXTRACCIÓN 1, se tiene en la Estación 1+890.845, que es la más aguas arriba altura de terreno de 4.42 m y de 1.15 m en la más aguas abajo (Estación 0+000.000), con una diferencia de altura entre entrada y salida del predio de 3.27 m, por lo que en un terreno de 1,890.845 m se tiene una pendiente de 0.0000172%.

CORTE, TERRAPLÉN Y DETERMINACIÓN DE PROFUNDIDAD DE CUBETA (MUESTRA REPRESENTATIVA DE 3 ESTACIONES DE CADA ZONA DE

EXTRACCIÓN) ESTACION AREA DE CORTE

(m2₎ AREA DE TERRAPLEN (m2₎ ELEVACION TERRENO Subrasante (nivel del piso al abandono del sitio) PROF. CORTE (m)* % DE PENDIENTE ZONA DE EXTRACCIÓN 1 1 0+000.000 238.15 0.00 1.15 -1.00 2.15 0.0482 10 0+900.000 470.39 0.00 4.31 0.19 4.12 20 1+890.845 290.00 0.00 4.42 1.50 2.92 ZONA DE EXTRACCIÓN 2 1 0+000.000 117.971 0.00 3.92 2.00 1.92 _0.0283 5 0+400.000 113.906 0.55 4.02 2.11 1.91 9 0+705.823 161.955 0.00 4.77 2.20 2.57 ZONA DE EXTRACCIÓN 3 0 0+000.000 256.004 0.00 9.01 5.50 3.51 0.00001 17 1+600.000 256.053 0.00 7.00 4.73 2.28 33 3+105.778 365.488 2.15 7.88 4.00 3.88

*En relación al PERFIL DE TERRENO NATURAL Y PROYECTO. La subrasante marca la profundidad de proyecto (profundidad de cubeta).

(19)

(20)

FIGURA 3.- ZONA DE EXTRACCIÓN 2 (VER PLANO)

(21)

En este caso, de manera indicativa se toman como base tres estaciones de cada una de la ZONAS DE EXTRACCIÓN: primera estación aguas más arriba con el inicio del predio, una Estación intermedia del predio y ultima la más aguas abajo, donde referido a ELEVACION y ESPESOR gráficamente tenemos:

ZONA DE EXTRACCIÓN 1

RIO PIAXTLA, A 200 m AGUAS ABAJO DEL PUENTE DE FERROCARRIL.

ESPESOR TERRAPLÉN

CORTE* 2.92 4.12 2.15 ELEVACIÓN SUBRRASANTE _TERRENO 1.50 _4.42 0.19 _4.31 -1.00 _1.15 ESTACIÓN 1+890.845 0+900.000 0+000.000 *Profundidad de la cubeta en tres diferentes secciones del terreno.

RIO PIAXTLA, ENTRE EL PUENTE DE MAXIPISTA - PUENTE DE FERROCARRIL. ESPESOR TERRAPLÉN _CORTE* _2.57 _1.87 _1.92 ELEVACIÓN SUBRRASANTE 2.20 2.10 2.00 TERRENO 4.77 3.97 3.92 ESTACIÓN 0+705.823 0+350.000 0+000.000 *Profundidad de la cubeta en tres diferentes secciones del terreno.

RIO PIAXTLA, A 200 m AGUAS ARRIBA DEL PUENTE DE MAXIPISTA.

ESPESOR TERRAPLÉN

CORTE* 3.51 3.04 3.88 ELEVACIÓN SUBRRASANTE _TERRENO 5.50 _9.01 5.07 _8.10 4.00 _7.88 ESTACIÓN 0+000.000 0+900.000 3+105.778 *Profundidad de la cubeta en tres diferentes secciones del terreno.

Referido al porcentaje de pendiente de talud, se toma la altitud de distancia recorrida mediante la aplicación directa del Programa AutoCAD. De esta forma la pendiente (o altigrafía) se refleja la altitud en intervalos de distancia y la pendiente media de esa distancia recorrida.

(22)

Pendiente de talud ZONA DE EXTRACCIÓN 1 (Muestra representativa) Estación 1+890.845

Estación 0+900.000

(23)

Estación 0+350.000

(24)

Estación 0+900.000

(25)

Interpretación de resultados.

El área de estudio corresponde al cauce del Río Piaxtla, un cauce hidráulico hidrológicamente relacionado con el periodo de precipitaciones pluviales que resultan en su cuenca hidrológica, por tanto técnicamente clasificado como cuerpo hidrológico temporal, aunque por sus características morfológicas configura un río, con áreas que pueden presentar corriente de estiaje. Desde ambas márgenes hacia el centro del cauce existe un declive suave que genera taludes poco pronunciados, con un bajo porcentaje de pendiente de talud, proclive a desbordamiento del cauce por la acción de corriente en temporada de avenidas, con un corte natural que forma remansos de azolve por acarreo de ramas de vegetación y/o acumulamientos de materiales pétreos.

Mediante el XXX del Organismo de Cuenca Pacífico Norte, Dirección Técnica (CONAGUA) (que se anexa), se señala:

“En atención a su solicitud de opinión técnica sobre el proyecto de extracción de materiales pétreos en el cauce del río Piaxtla, a la altura del poblado Dimas, municipio de San Ignacio, Sinaloa.

 Proyecto: Banco de Materiales Río Piaxtla, en el municipio de San Ignacio, Sinaloa.  Solicitante XXX

Polígono 1

Latitud Norte Longitud Oeste 23°43’21.266069” 106°47’40.021692” Polígono 2 23°43’54.489174” 106°46’55.129958” Polígono 3 23°44’14.341717” 106°45’54.646537”

En dicho documento se expresa para el proyecto que se expone que “Cabe mencionar que el presente no es una autorización, únicamente es una factibilidad para que se realice el proyecto ejecutivo de extracción en el tramo del cauce que se señala, en ese sentido y para efecto de seguimiento, deberá dar aviso sobre el estado que guardan los trámites ante la SEMARNAT relativos a la Manifestación de Impacto Ambiental, en el entendido que, de no tener evidencia de tales trámites en un término de tres meses contados a partir de que sea entregado el presente documento, se tomará como desinterés de su parte por continuar su proyecto, considerándose el sitio factible para otras posibles peticiones del mismo tipo” (mismo documento a que se hace referencia y que se anexa); razón por la cual con esta fecha y mediante este documento de MIA-P, esta promovente que me digno en representar, tramita ante la DFSEMARNATSIN la anuencia en materia de Impacto Ambiental para el desarrollo de este proyecto de extracción de materiales pétreos.

(26)

Es importante señalar que el proyecto formará parte de un proyecto de encausamiento de la corriente, cuyo objetivo es favorecer acciones de retiro de azolve y otros materiales como maleza del propio cauce, lo que incrementará la capacidad hidráulica del cuerpo de agua y por consiguiente la seguridad de terrenos productivos y de las propias personas que viven en las márgenes del mencionado río.

(27)

MUESTRA REPRESENTATIVA DEL CORTE TRANSVERSAL DE LAS SECCIONES O FRENTES DE TRABAJO (PERFIL DE TERRENO NATURAL Y PROYECTO) EN ÁREAS DE EXTRACCIÓN.- A lo largo de cada poligonal de las áreas de extracción la profundidad de la cubeta es variable, dependiendo del nivel del piso actual (fondo del río). En esta muestra de la Estación 0+000.000 a la Estación 0+300.000, con una subrasante de -1.00 m en la primera estación mostrada y de -0.60 m en la segunda.

(28)

MUESTRA REPRESENTATIVA DEL CORTE TRANSVERSAL DE LAS SECCIONES O FRENTES DE TRABAJO (PERFIL DE TERRENO NATURAL Y PROYECTO). CONTINUACIÓN ZONA DE EXTRACCIÓN 2 (Muestra representativa). Se muestra de la Estación 0+000.000 a la 0+350.000; con 2.00 m en la Estación 0+000.000 hasta los 2.10 m en la 0+350.000.

(29)

MUESTRA REPRESENTATIVA DEL CORTE TRANSVERSAL DE LAS SECCIONES O FRENTES DE TRABAJO (PERFIL DE TERRENO NATURAL Y PROYECTO). CONTINUACIÓN ZONA DE EXTRACCIÓN 3 (Muestra representativa). Se muestra de la Estación 0+000.000 a la 1+800.000; con 5.50 m en la Estación 0+000.000 hasta los 4.63 m en la 1+800.000.

(30)

ZONA DE EXTRACCIÓN 1 (Muestra representativa); PROFUNDIDAD DE LA CUBETA EN LAS

ESTACIÓNES 0+000.000, de acuerdo a: Terreno =

1.15 m; subrasante = -1.00 m; corte = 2.15 m y Estación 0+400.000, con: Terreno = 1.04 m; subrasante = -0.47 m; corte = 1.51 m.

(31)

ESTACIÓNES 0+000.000, de acuerdo a: Terreno =

3.92 m; subrasante = 2.00 m; corte = 1.92 m y Estación 0+450.000, con: Terreno = 4.69 m; subrasante = 2.13 m; corte = 2.56 m.

(32)

ESTACIÓNES 0+000.000, de acuerdo a: Terreno =

9.01 m; subrasante = 5.50 m; corte = 3.51 m y Estación 3+105.778, con: Terreno = 7.88 m; subrasante = 4.00 m; corte = 3.88 m.

(33)

La sumatoria de áreas en cada una de las zonas del proyecto comprende: TOTAL ÁREAS Y VOLÚMENES

ÁREA TOTAL DEL POLÍGONO (m2₎ _{VOLÚMEN (m}3₎

ZONA DE EXTRACCIÓN 1 464,119.694 575,298.970 ZONA DE EXTRACCIÓN 2 68,809.948 93,609.080 ZONA DE EXTRACCIÓN 3 603,986.476 937,273.445 ÁREA DE PROTECCIÓN 1 61,074.548 ÁREA DE PROTECCIÓN 2 108,899.064 TOTAL 1,306,889.73 1,606,181.495

Por tanto la sumatoria de las áreas parciales de los Frentes de Trabajo comprende 1,136,916.118 m2_{(Ver en Planos anexos CUADROS DE CONSTRUCCIÓN de los Frentes de Trabajo (FT)), de}

donde se pronostica extraer un total de 1,606,181.495 m3 _{de materiales pétreos, según el}

proyecto validado por la CONAGUA.

De acuerdo al perito nombrado por la empresa para la realización de los trabajos del proyecto, la extracción del material se programa a realizarse por etapas anuales, en base a la siguiente programación:

EXTRACCIÓN POR ETAPAS (ANUALES)

ÁREA TOTAL DEL POLÍGONO (m2₎ _{VOLÚMEN TOTAL (m}3₎ _{VOLÚMEN P/AÑO (m}3₎

ZONA DE EXTRACCIÓN 1 464,119.694 575,298.970 115,059.794

De acuerdo al Organismo de Cuenca Pacífico Norte, Dirección Técnica (CONAGUA), en documento y planos sellados y firmados que se anexan , señala que: “En atención a su solicitud de opinión técnica sobre el proyecto de extracción de materiales pétreos en el cauce del río Piaxtla, a la altura del poblado Dimas, municipio de San Ignacio, Sinaloa.

 Proyecto: Banco de Materiales Río Piaxtla, en el municipio de San Ignacio, Sinaloa.  Solicitante XXX.

Polígono 1

Polígono 2

23°43’54.489174” 106°46’55.129958” Polígono 3

(34)

Los volúmenes de materiales pétreos a extraer en las secciones o frentes de trabajo, deberán respetar los cortes de material, así como la subrasante de cada una de estas, de acuerdo con los planos sellados y firmados por personal técnico de la CONAGUA, de manera que al finalizar el proyecto se pueda cumplir con el objetivo de encauzamiento de la corriente, incrementando la capacidad hidráulica e hidrológica del cauce del río, para seguridad de los terrenos productivos adyacentes y de la misma seguridad personal de los habitantes de las márgenes del río.

En el momento actual el promovente requiere obtener de la SEMARNAT la anuencia en Materia de Impacto Ambiental para implementar el proyecto avalado por la CONAGUA, a la vez poder tramitar la CONCESIÓN de esta área de estudio para los propósitos de extracción de materiales pétreos.

(35)

FIGURA 5 (Del Plano Concesión General).- Polígono general, donde se incluyen las tres zonas de extracción, así como dos áreas de protección (AREA DE PROTECCION POR DISPOSICIONES DE LA DIRECCION TECNICA "CONAGUA"), la primera 200 m aguas arriba del puente del ferrocarril y 200 aguas abajo (400 m en total) y la segunda 200 m aguas arriba del puente de la Maxipista y 200 m aguas abajo (igual 400 m en total). El predio del proyecto se localiza justo frente al poblado de Estación Dimas, municipio de San Ignacio, Sinaloa.

(36)

FIGURA 6.- CONCESION GENERAL.- REFERENCIA: CARTA TOPOGRAFICA DIMAS F13A24 (INEGI).

FIGURA 7.- ZONA DE EXTRACCION No. 3.- REFERENCIA: CARTA TOPOGRAFICA DIMAS F13A24 (INEGI).

(37)

(38)

II.1.5. Uso actual del suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindantes.

El sitio que se solicita para extracción de materiales pétreos, ha sido utilizado por tradición y aun en algunos casos sin ninguna regularización, en actividades de extracción de agregados para la construcción, grava y arena principalmente, ya que año tras año las avenidas del río, acarrean material que se deposita en su cauce; que se explota en lo que se está proponiendo en el presente estudio. El lote de terreno de nuestro proyecto, se localiza en zona federal (Lecho del Río), donde se extrae material pétreo en greña. El polígono de la CONCESIÓN solicitada comprende una superficie de 1,306,889.73 m2_{, ubicado en el cauce del río Piaxtla, frente a las inmediaciones de}

la localidad Dimas (o Estación Dimas), municipio de San Ignacio, Sinaloa. De la superficie señalada, es posible. El promovente de este estudio presenta Opinión técnica y Planos firmado por Organismo de Cuenca Pacífico Norte, Dirección Técnica (CONAGUA), donde da visto bueno del proyecto. (Anexo 2)

El proyecto debe sujetarse únicamente al uso racional de los recursos naturales de la región de acuerdo a la normatividad de la SEMARNAT y lo establecido por Comisión Nacional del Agua (CONAGUA) (Anexo 2)

II.1.6. Urbanización del área y descripción de servicios requeridos.

El área en donde se extraerán los materiales en greña (cauce del río Piaxtla), cuenta con diferentes vías de acceso de terracería bien compactadas para el acarreo de los materiales. Se contará durante las labores de trabajo con la disponibilidad de teléfonos celulares y radios de onda corta para mayor información.

En cuanto a la disposición de los residuos, en la etapa de proceso no se generan residuos que puedan producir un daño significativo en la salud de los trabajadores, o que puedan alterar las condiciones del medio ambiente del suelo, agua, aire, ya que estos bancos trabajan al aire libre y el proceso es relativamente sencillo (excavación para la obtención de material pétreo (grava y arena)).

II.2. Características particulares del proyecto.

La extracción no requiere de ninguna obra o infraestructura, solo el uso de maquinaria y el predio y vehículos para su transporte, principalmente tipo volteo de diferentes dimensiones.

II.2.1. Programa general de trabajo.

En 1,306,889.73 m2_{de superficie que comprende el predio solicitado, realizando la operación de}

extracción de material a profundidad variable según sea el caso de la altimetría de los materiales existentes, se hace una proyección donde se tendrá un volumen de extracción total de 1,606,181.495 m3_{; y una extracción anual de} _{321,236.299 m}3_{, por cada 5 años que}

comprendiera la Concesión de la CONAGUA, dado que se solicita la concesión por tiempo o el agotamiento del volumen de material, o lo que suceda primero. El programa de trabajo a seguir durante una proyección de 5 años en que se solicita la anuencia en materia de impacto ambiental para la preparación, operación y abandono es el siguiente:

- = Fuera de proyecto.

*= Meses de trámite de concesión.

AÑOS/MESES _ENE F EB MA R ABR MA Y JU N JU L A GO _SEP O CT NOV DI C 2012 - - * * * X X X X X X X 2013-2016 X X X X X X X X X X X X 2017 X X X X X > > >

(39)

X= Meses de extracción. >= Retiro y abandono. II.2.2. Preparación del sitio.

Para extraer los materiales pétreos en este caso, no es necesario una preparación del sitio, de acuerdo al polígono que se muestra en el plano anexo, las actividades son las siguientes.

Desmontes, Despalmes.

Por tratarse de un terreno en el lecho del río, las avenidas periódicas no permiten el desarrollo significativo y permanente de vegetación arbustiva o arbórea, misma que no se aprecia en ninguna parte del terreno que comprende este proyecto. En tiempos que no se registra avenida del río, es posible el desarrollo de alguna vegetación de tipo herbácea (como la que se muestra en la fotografía siguiente), producto ya sea del acarreo de semillas del la corriente de aguas arriba o de las deposiciones del ganado suelto que pasta en el río. La presencia de ganado sesteando o pastando en el lecho del río es visible, por lo que es posible que el desarrollo de vegetación herbácea sea producto de las deposiciones de estos animales.

De acuerdo a los recorridos realizados en el total del terreno donde se ubica el proyecto, no se requiere la remoción de vegetación de ningún tipo. Los ejemplares herbáceos que se localizan en el área del polígono y del cauce de arrastre principal del agua, en todo caso de no ser removidos estos por los trabajos de extracción de materiales, de todas formas la corriente se encargara de removerlos del sitio en que se encuentran.

(40)

La fotografía que se muestra a continuación muestran el acarreo de arboles en el lecho del río, que han quedado al cesar la corriente en parte del sitio solicitado en concesión. Con ello se muestra fehacientemente los daños que causa la corriente del río, secando las plantas que hubiera en el cauce o definitivamente arrancándolas al socavarles el material de sustrato de sus raíces.

Excavaciones.

Se requieren para la extracción de material, el cual en este caso se realizará por medios mecánicos. Son eficientes para estos trabajos dragas de arrastre (de “almeja”), Excavadoras o cargador frontal (Payloder).

Transporte del material.

Se realiza colocando el material en camiones de volteo para su traslado y comercialización. II.2.3. Construcción de obras.

No requiere de ningún tipo de obra civil o infraestructura fija en el sitio del proyecto. La actividad de extracción se realiza mediante alguno o algunos de los medios mecánicos señalados durante jornadas diarias y al final de estas el equipo es retirado a su sitio de resguardo.

II.2.4. Construcción de obras asociadas o provisionales.

No requiere de ningún tipo de obra provisional. Almacén de material u oficinas se localizarán en la propia localidad de Dimas.

(41)

II.2.5. Etapa de operación y mantenimiento. Operación:

El principal objetivo de este proyecto es la extracción de material pétreo, donde la fuente de obtención de la materia prima será el cauce del Río.

El banco de extracción, estará ubicado en el cauce del río Piaxtla, justo frente a la localidad de Dimas, municipio de San Ignacio, Sinaloa (Ver Plano anexo) y se pretende explotar por un plazo de 5 años, en Concesiones consecutivas de 5 años que se solicita a la Comisión Nacional del Agua y en base al programa de trabajo ya mencionado anteriormente.

Una vez que se han obtenido los permisos de extracción por parte de la Comisión Nacional del Agua (CONAGUA) del sitio seleccionado, en el que no se requiere desmotar el terreno y retirar cubierta vegetal alguna, porque el sitio del proyecto está prácticamente limpio de árboles y arbustos, se iniciará el desarrollo del proceso de extracción, actividad durante la cual se aislará la vegetación herbaria en aquellas áreas donde pudiera existir.

Extracción de material en greña en el cauce del Río Piaxtla:

La extracción del material se llevará a cabo en base al polígono establecido en la concesión tal como se muestra en el plano anexo.

El proceso de extracción inicia con la extracción de material en greña con contenido de arena, grava y en menor cantidad de limo y arcilla. El material en greña, será extraído del río, por medio de un cargador frontal y transportado por camiones de volteo para su comercialización.

PRODUCTOS DE EXTRACCIÓN

ARENA

Es el agregado más utilizado en la construcción; sus usos más frecuentes son para morteros de cemento, concretos simples y armados, bases de pisos, llenante en la construcción de vías y preparación de asfaltos. Las dimensiones de los granos de arena oscilan entre 0,06 y 2 mm de diámetro, la arena gruesa oscila entre 0,6 y 2 mm y la arena fina menor a 0,06 mm.

Los agregados finos y gruesos ocupan comúnmente de 60% a 75% del volumen del concreto (70% a 85% en peso), e influyen notablemente en las propiedades del concreto recién mezclados y endurecidos, en las proporciones de la mezcla, y en la economía. Los agregados finos comúnmente consisten en arena natural o piedra triturada siendo la mayoría de sus partículas menores que 5mm.

GRAVA

Agregados de granulometría menor que los triturados; según su tamaño se clasifican en: Gruesa: diámetro 1.0–2.5 cm, se utiliza para conformación de base y mezcla asfáltica en vías y concretos.

Mediana: diámetro 0.7–1.0 cm, de igual utilización que la gruesa.

Fina: diámetro 0.5 – 0.7 cm, se usa en ornamentación de pisos y fachadas o para concretos y asfaltos.

Los agregados gruesos consisten en una grava o una combinación de grava o agregado triturado cuyas partículas sean predominantemente mayores que 5mm y generalmente entre 9.5 mm y 38mm. Algunos depósitos naturales de agregado, a veces llamados gravas de mina, rió, lago o lecho marino. El agregado triturado se produce triturando roca de cantera, piedra bola, guijarros, o grava de gran tamaño.

(42)

Transporte:

El material será transportado a granel, a las diferentes compañías que lo soliciten. El material se llevará en camiones de volteo de diferente marca y año, con motor preferentemente a diesel por características propias de este combustible (Economía y potencia), de diferentes H.P. y capacidades en m³ distintas. Es común también el acarreo directamente por constructores en sus propios sistemas de transporte, incluido el acarreo con tractores dotados de remolque, que adquieren el material por pocos m³ para obras pequeñas o de autoconstrucción en poblaciones circunvecinas a directamente de las áreas de extracción.

DIAGRAMA DE BLOQUES

Mantenimiento:

El área donde se pretende extraer el material, son meandros formados por el acarreo de material desde aguas más arriba por la corriente de agua en avenidas del propio Río, lo que posibilita que continuamente durante cada temporada de lluvias, la escorrentía del río, de manera natural, gradualmente vuelve a formar o acumular estos bancos de materiales pétreos en el mismo sitio, o modificando su cauce en otro sitio. En todo caso, para mantener los bancos de materiales, la extracción se realizará siguiendo los lineamientos de la CONAGUA, que al otorgar la Concesión establece para las Empresas concesionarias de materiales pétreos, entre otras, las siguientes obligaciones:

 Extraer el material que se le concesiona exclusivamente en el lugar que se le señala en el croquis anexo, respetando sección y pendiente.

 Ejecutar las obras de defensa que le indique la CONAGUA para la debida conservación de cauce, vaso, ribera o zona federal, a que se refiere la concesión.

 Mantener las condiciones hidráulicas del cauce, vaso, ribera o zona federal en el tramo que comprende esta concesión, así mismo no tirar en ellos basura, desperdicios y otros productos nocivos a la salud o que propicien la contaminación de las aguas.

 No ejecutar excavaciones o trabajos que ocasionen daños al cauce, vaso, ribera o zona federal, a las estructuras y obras existentes, al régimen de la corriente o depósitos y a derechos de terceros.

CARGA EN CAMIONES DE VOLTEO EXTRACCIÓN DE MATERIAL EN

GREÑA DEL CAUCE DEL RÍO PIAXTLA

SALIDA Y TRANSPORTE DEL MATERIAL
