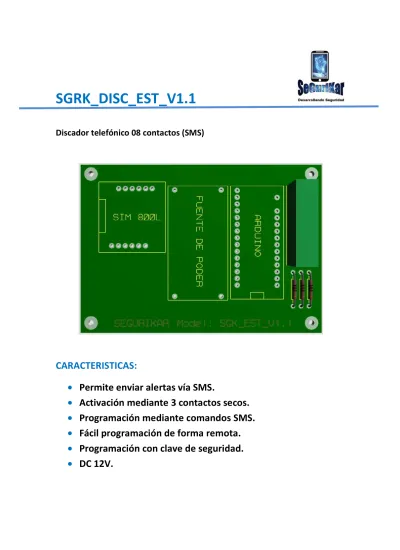

Discador telefónico 08 contactos (SMS)
CARACTERISTICAS:
• Permite enviar alertas vía SMS.
• Activación mediante 3 contactos secos.
• Programación mediante comandos SMS.
• Fácil programación de forma remota.
• Programación con clave de seguridad.
• DC 12V.
MODELO SGRK_DISC_ESTANQUE
Números Telefónicos Capacidad para guardar 08 números telefónicos.
Mensaje de Texto Capacidad para almacenar 03 Mensaje de Texto (40 Caracteres) Programación Programación de forma remota vía Mensajería de Texto Clave de Seguridad SI, clave de seguridad programable. De fabrica 1234
Confirmación de PGM Reporta mediante SMS cada modificación realizada en su programación Compañía Telefónica Equipo liberado para cualquier compañía.
Entradas Alarmas 3 Entradas de alarmas mediante contactos.
Voltaje de Entrada 12VDC +10%
Consumo Máximo 1,2 AMP.
Consumo en Reposo 0,8 AMP.
Dimensiones 90mm (LARGO) x 63mm (ANCHO) x 15mm (ALTO)
90 mm.
63 mm.
INSTALACIÓN:
1. Inserte el Chip de cualquier compañía en el modulo (con sus contactos metálicos hacia arriba y la pestaña hacia afuera).
2. Conecte el contacto seco de activación, este puede ser un pulsador, Relé, Salida de Alarmas, etc. (Tener presente que este debe ser un contacto SECO) sin energía.
3. Conecte la fuente de poder al modulo (12VDC / 1.2 AMP) en la polaridad rotulada en el mismo equipo + y -.
4. El modulo SGRK_DISC_V1.1 encenderá y comenzara a buscar señal, el led rojo comenzara a parpadear de forma rápida (2 veces por
segundo).
5. Después de 40 segundos el modulo se conectara con su red dependiendo de su compañía (ENTEL, CLARO, MOVISTAS, WOW).
Cuando esto ocurra, el led comenzara a parpadear de forma más lenta (1 ves cada 2 segundos).
6. El modulo se encuentra listo para trabajar.
parpadeando de forma lenta (1 ves cada 2 segundos). Comenzaremos con su programación.
2. Deberás saber el número telefónico del chip instalado en el modulo.
3. (PROGRAMANDO EL PRIMER CONTACTO TELEFONICO).
a. Envía un mensaje de texto (SMS) al número telefónico del chip que está instalado en el modulo con el siguiente comando SGRK.C01/1234,+569”numero que quieres programar”.
SGRK.C01/1234,+56987654321
Comando de Entrada Contacto Telefónico 1 Clave Nuevo número Telefónico
Deberás enviar este comando siempre con mayúscula y respetando el orden de caracteres (. / ,).
Una vez enviado el comando vía SMS desde tu celular, el modulo deberá recibir dicho SMS y responder con el siguiente mensaje “CAMBIOS
GUARDADOS CON ÉXITO: “(datos programados)
Este paso deberá repetirse por cada número telefónico que quieras programar.
SGRK.C01/1234,+56987654321 SGRK.C02/1234,+56987654321 SGRK.C03/1234,+56987654321 SGRK.C04/1234,+56987654321 SGRK.C05/1234,+56987654321 SGRK.C06/1234,+56987654321 SGRK.C07/1234,+56987654321 SGRK.C08/1234,+56987654321
PROGRAMACIÓN:
4. (PROGRAMANDO EL MENSAJE QUE ENVIARA EL MODULO).
Envía un mensaje de texto (SMS) al número telefónico del chip que está instalado en el modulo con el siguiente comando
SGRK.MSJ1/1234,”Mensaje que desear guardar, máximo 40 caracteres”.
SGRK.MSJ1/1234,MENSAJE 1
Comando de Entrada Programar Mensaje 1 Clave Mensaje que deseas guardar
SGRK.MSJ1/1234,MENSAJE 1
Una vez enviado el comando vía SMS desde tu celular, el modulo deberá recibir dicho SMS y responder con el siguiente mensaje “CAMBIOS
GUARDADOS CON ÉXITO: “(datos programados)
Este paso deberá repetirse por cada mensaje que quieras programar, con un máximo para este modulo de 03 mensajes (uno para cada entrada de alarmas).
SGRK.MSJ1/1234,MENSAJE 1 SGRK.MSJ2/1234,MENSAJE 2 SGRK.MSJ3/1234,MENSAJE 3
5. (PROGRAMANDO CLAVE DE PROGRAMACIÓN).
Envía un mensaje de texto (SMS) al número telefónico del chip que está instalado en el modulo con el siguiente comando
SGRK.PSW/1234,”Nueva clave” (La clave debe ser de 4 dígitos).
SGRK.PSW/1234,9876
Comando de Entrada Programar Nueva Clave Clave Antigua Nueva Clave
SGRK.PSW/1234,9876
Una vez enviado el comando vía SMS desde tu celular, el modulo deberá recibir dicho SMS y responder con el siguiente mensaje “CAMBIOS
GUARDADOS CON ÉXITO: “(datos programados)
6. (COMANDOS PARA PROBAR EL DISPOSITIVO).
SGRK.TEST1/1234 Este comando simula la activación en la entrada 1 SGRK.TEST2/1234 Este comando simula la activación en la entrada 2 SGRK.TEST3/1234 Este comando simula la activación en la entrada 3
LISTO!!!!!!!
Ya puedes comenzar a recibir activaciones mediante SMS.
El modulo SGRK_DISC_V1.1 enviara cada mensaje de texto en el mismo orden que fueron programados los contactos telefónicos.
