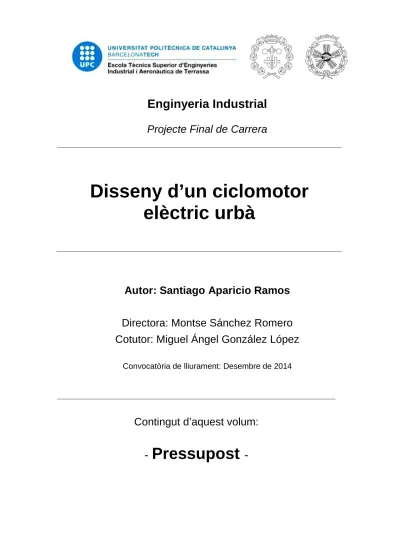

Enginyeria Industrial
Projecte Final de Carrera
Disseny d’un ciclomotor elèctric urbà
Autor: Santiago Aparicio Ramos
Directora: Montse Sánchez Romero Cotutor: Miguel Ángel González López
Convocatòria de lliurament: Desembre de 2014
Contingut d’aquest volum:
- Pressupost -
1
Index
Capítol 1: Introducció ... 2
Capítol 2: Adquisició de material (Grups I i II) ... 3
2.1. Material de fabricació (Grup I) ... 3
2.2. Components elèctrics (Grup II a) ... 5
2.3. Material de ciclisme/ motociclisme (Grup II b) ... 6
2.4. Elements de unió (Grup II c) ... 7
Capítol 3: Disseny, fabricació, muntatge (Grups III, IV,V) ... 8
3.1. Fabricació (Grup III) ... 8
3.2. Muntatge (Grup IV) ... 8
3.3. Despeses degudes a l’enginyeria (Grup V) ... 8
Capítol 4: Cost total... 9
Capítol 5: Preu de venda ... 10
2
Capítol 1:Introducció
Per arribar a comptabilitzar el cost total del projecte, aquest document s’ha estructurat en diferents capítols, a cadascun dels quals hi han els diferents tipus de costos dividits en diferents grups, per tal de poder analitzar detingudament les despeses i la desglossa a cada apartat fent una interpretació mes còmoda i coherent de les despeses acumulades.
S’ha fet servir un ordre lògic, com es el fet d’adquirir el material, modificar-lo posteriorment i muntar-ho amb la resta de materials.
S’ha dividit el pressupost en els 4 capítols següents:
· Cost d’adquisició de material
· Cost d’operacions de fabricació muntatge
· Cost d’enginyeria
· Cost final
A l’últim capítol es detalla la desglossa resumida dels anteriors apartats assenyalats.
També es detalla breument el cost equivalent de cada vehicle.
Dins de cada apartat es fa una breu explicació de com es comptabilitzen les despeses.
En tot moment s’ha especificat a les taules el preu de cada element de forma i el total de les 500 unitats a cada grup.
3
Capítol 2:Adquisició de material (Grups I i II)
En aquest apartat s’ha introduït el cost de compra dels diferents materials i components que fan falta per fabricar el vehicle. A l’hora de fer la desglossa, aquesta s’ha repartit entre material de fabricació, elements de muntatge i elements d’unió, la diferencia principal entre ells es que els materials de fabricació han de ser modificats mitjançant operacions de mecanitzat i unió fixa, mentre que la resta no cal operacions prèvies al muntatge. Així mateix, els elements de muntatge s’han diferenciat entre components elèctrics i components propis de ciclisme o motociclisme.
Els grups I i II queden distribuïts de la seguent forma:
Grup I: Material necessari per fabricar l’estructura i altres peces, seleccionat de catàleg:
Perfils, tubs, rodons i platines d’alumini, tubs, perfils, platines i rodo d’acer i barretes de soldadura.
Grup II: Material seleccionat de catàlegs i muntat directament:
a. Components elèctrics
b. Components de motociclisme/ciclisme (manillar, potencia frens, discs).
c. Elements de unió (cargols, femelles, volanderes,reblons)
2.1. Material de fabricació (Grup I)
Dins el material de fabricació es troben perfils, platines, rodons i tubs de alumini o acer inoxidable de diferents mides. També s’han comptabilitzat les despeses de barres de soldadura. Tots aquests elements tenen en comú que tenen com a proveïdors ferreteries industrials o empreses de material metàl·lic.
A la taula 1 es troben desglossats els diferents elements i costos amb el seu cost total
4
Taula 1. Grup I Material de fabricació.
Element Especificacions Fabricant Kg Unitats
Preu unitari (€/kg)
Preu total (€)
Tub Ø40mm, e=5mm. Alumini AISI 6063 Alu-Stock 50 -
1,6 80
Perfil
Rectangular 70x35mm, e=3mm alumini AISI 6063 Alu-Stock
400 -
1,6 640
Pletina 20x30mm, e=4mm alumini AISI 6063 Alu-Stock 50 -
1,6 80
Rodó Ø10mm, alumini AISI 6063 Alu-Stock 50 -
1,6 80
Pletina 50x20mm, e=3mm alumini AISI 6063 Alu-Stock 100 -
1,6 160
Pletina 100x12mm, alumini AISI 6063 Alu-Stock 150 -
1,6 240
Perfil rectangular
100x70mm, e=3mm, alumini AISI
6063 Alu-Stock
400 -
1,6 640
Pletina 50x2mm, alumini AISI 6063 Alu-Stock 50 -
1,6 80
Pletina
80x50mm, e=5mm, alumini AISI
6063 Alu-Stock
50 -
1,6 80
Perfil rectangular
40x30mm, e=3mm, alumini AISI
6063 Alu-Stock
300 -
1,6 480
Perfil
rectangular 60x40mm, 3mm, alumini AISI 6063 Alu-Stock
1400 -
1,6 2.240 Pletina
60x40mm, e=3mm, alumini AISI
6063 Alu-Stock
50 -
1,6 80
Tub
Ø15mm, e=1,5mm alumini AISI
6063 Alu-Stock
50 -
1,6 80
Pletina 15x2mm, alumini AISI 6063 Alu-Stock 50 -
1,6 80
Perfil
Rectangular 420x150mm, e=5mm Alu-Stock
5000 -
1,6 8.000
Pletina 200x150mm, e=5mm Alu-Stock 200 -
1,6 320
Pletina 45x3mm, L=40mm Alu-Stock 50 -
1,6 80
Pletina 20x25mm, e=5mm Alu-Stock 50 -
1,6 80
Pletina 30x30mm, e=2mm Alu-Stock 50 - 1,6 80
Perfil
rectangular 10x15mm, e=3mm EN-1.4301 Ros-
Casares 50 - 4 200
Tub Ø10mm, e=2,5, EN-1.4301 Ros-
Casares 50 - 4 200
Pletina 115x20mm, e=10mm, EN-1.4301 Ros-
Casares 100 - 4 400
Rodó Ø5mm, L=112mm, EN-1.4301 Ros-
Casares 50 - 4 200
Làmina e=2mm, EN-1.4301 Ros-
Casares 1.000 - 4 4000
Barretes de
soldadura TIG d’alumini (Superglaze TIG 4043) Lincoln
Electric 20.000 20,85 417.000 Barretes de
soldadura TIG acer inoxidable LNT 304L (CrNi) Lincoln
Electric 2.500 46,53 116.325
TOTAL 551.925
5
2.2. Components elèctrics (Grup II a)
Els diversos components elèctrics que incorpora el ciclomotor venen definits en aquest apartat, Tenen en comú també que han estat adquirits a distribuïdors internacionals amb l’objectiu d’abaratir despeses i baixar el cost final.
A la taula 2 es troben desglossats els diferents components i costos amb el cost total El preu amb el símbol (*) fa referencia a la compra conjunta de bateria, carregador i controlador, els tres elements estan inclosos dins un mateix preu segons oferta del proveidor.
Taula 2. Grup IIa.. Components elèctrics.
Element Especificacions Fabricant Kg Unitats
Preu unitari (€/un)
Preu total (€) Motor i roda
posterior 2 KW, D=425mm Conhis
motor 11 500 178,2 89.100
Bateria 48 V, 40 AH Conhis
motor 21
500 (*)554,85 277.425 Carregador alterna 220V a continua 48V Conhis
motor 1,5 Controlador 2KW, 24 pcs (ST NEC) Conhis
motor 1,2
Display pantalla multifunció LCD Cicloteck 0,2 500 39,62 19.810 Puny
acceleració dreta
SD-ZB-99, 48V ATT 0,55 500 16,93 8.465
Maneta
dreta bh012 DT 0,5 500 13,17 6.585
Claxon horn 48V J&X 0,5 500 5,49 2.745
Interruptor
de claxon MX128, PVC MXCY 0,1 500 3,3 1.650
Far
davanter DS01, 7 leds, 48V DS 0.5 500 7,67 3.835
Pilot
posterior DS12-48V DS 0,6 500 11,55 5.775
TOTAL 415.390
6
2.3. Material de ciclisme/ motociclisme (Grup II b)
Els diversos components que s’han hagut de comprar en tendes especialitzades en elements propis del mon de la bicicleta o be de la motocicleta es detallen a continuació.
Tenen en comú també que han estat adquirits a distribuïdors internacionals amb l’objectiu d’abaratir despeses i baixar el cost final.
A la taula 3 es troben desglossats els diferents elements i costos amb el seu cost total.
Taula 3. Grup IIb.. Material de ciclisme/motociclisme.
Element Especificacions Fabricant Unitats
Preu unitari (€/un)
Preu total (€)
Seient i tija Night Day NG 500 19,6 9.800
Forqueta NEX 700C 1.1/8" Ahead, Fre Disc IST & V-Brake
SR-
Suntour 500 89 44.500 Roda
anterior
20" x 1.3/8"(Ø451mm) Delantera, llanta alumini, eix, cargols i pneumàtic
Amat 500 25,3 12.650 Joc de
direcció + boles rodaments
Ø1" roscat, negre Amat 500 5,6 2.800
Manillar Recte, Ø 25,4mm Arista 500 22 11.000
Potencia plegable
Urban, Ø 22,2mm x (Z = 220mm.) CAÑA 4 mm.
(manillar Ø 25,4 mm.)
Amat 500 38,3 19.150 Reposapeus
(pedals plegables)
Nautic Plegables
Plàstic. Rosca 9/16". Negro Amat 1000 11,4 11.400 Puny
esquerra amb BRIDA, 130 mm. Marró Clarks 500 11,6 5.800 Maneta
esquerra 130 mm AB Mart 500 12,99 6.495
Disc de fre anterior
SLX CENTER-LOCK 180
mm. Shimano 500 22 11.000
Disc de fre
posterior Ø180mm, e=3mm DT 500 18,95 9.475
Fre anterior
i posterior D3 DT 1000 27,95 27.950
Latiguillos Hose Kit 1600 mm, amb
terminals Tektro, negre Amat 1000 20 20.000 Esmorteidor TERMINALES TEKTRO.
Negro IBX 500 14,42 7.210
TOTAL 199.230
7
2.4. Elements de unió (Grup II c)
Els elements de unió normalitzats necessaris per muntar el vehicle es detallen a la següent taula. Tots provenen de un mateix fabricant distribuïdor de tornilleria, (Rosmil Industrial,S.A.), i han estat seleccionats del seu catàleg de preus.
A la taula 4 es troben desglossats els diferents elements i costos amb el seu cost total.
Taula 4. Grup IIc.. Elements de unió.
Element Especificacions Unitats Preu unitari (€/un)
Preu total (€)
Cargol M26, b=8mm 500 0,55 275
Cargol allen DIN 912, M5xL20mm 1.000 0,09 90 Cargol allen DIN 912,
M10xL170mm 500 3,50 1.750
Cargol allen DIN 912, M8xL50mm 500 0,27 135
Cargol allen DIN 912, M8xL40mm 500 0,22 110
Cargol allen DIN 7991, avellanat,
M8xL20 1.500 0,12 180
Cargol allen DIN 912, M6xL40mm 1.000 1,26 1.260 Cargol allen DIN 912, M5xL8mm 1.000 0,55 550 Volandera DIN 7989/1, M5, Ø10mm 1.500 0,25 375 Volandera DIN 7989/1, M10, Ø10mm 1.000 0,25 250
Volandera DIN 7989/1, M8 1.000 0,28 280
Volandera DIN 7989/1, M6 1.000 0,25 250
Separador M6, b=5mm 2.000 0,25 500
Separador M8 3.000 0,25 750
Separador M12XL6 500 0,25 125
Femella DIN 934, M10 bisel 1.500 1,20 1.800
Femella DIN 934, M8 bisel 1.000 1,00 1.000
Femella DIN 934, M5 bisel 2.000 0,85 1.700
Femella DIN 934, M16, b=15mm 1.000 1,43 1.430
Reblons Ø2mm, e=5mm 10.000 0,05 500
TOTAL 13.310
El cost total d’adquisició de material es:
Taula 5. Resum de cost d’adquisició de material.
Grup Detall Preu
I Material de fabricació 551.925
IIa Components elèctrics 415.390
IIb Material de ciclisme/motociclisme 199.230
IIc Elements de unió 13.310
TOTAL I i II 1.179.855
8
Capítol 3:Disseny, fabricació, muntatge (Grups III, IV,V)
En aquest capítol ens referim a les despeses originades per la fabricació del producte.
Tracta exclusivament de les operacions emprades, el temps necessari per a la fabricació i el cost degut al us de les eines i maquina eina i hores de treball dels treballadors que fan falta, tant per mecanitzar com per deixar el producte muntat i enllestit per fer servir. Per últim, es detallen els honoraris d’enginyeria, deguts al disseny.
Seguint l’ordre de fabricació i muntatge es tracten les despeses de les següents accions:
1. Mecanitzat de peces d’alumini i acer, a mida segons plànols.
2. Soldadura de les distintes peces segons plànols.
3. Tractament tèrmic de peces fabricades en alumini.
4. Pintura
5. Muntatge de les diferents parts fabricades i dels components seleccionats.
3.1. Fabricació (Grup III)
Taula 6. Cost de fabricació de les peces Operacions Temps de
treball (h)
Preu/hora (€/h)
Preu final (€)
Preu final 500 unitats (€)
Deformació de perfils 1 15 15 7.500
Deformació de xapes 0,5 15 7,5 3.750
Talls de perfils 4 15 60 30.000
Trepanats 1 15 15 7.500
Soldadures 4 15 60 30.000
Tractaments tèrmics 8 -- 400 200.000
Pintat 1 15 15 7.500
TOTAL 286.250
3.2. Muntatge (Grup IV)
Taula 7. Cost de muntatge
Operacions Temps de
treball (h)
Preu/hora (€/h)
Preu final (€)
Preu final 500 unitats (€)
Muntatge de totes les parts 2 15 30 15.000
3.3. Despeses degudes a l’enginyeria (Grup V)
Taula 8. Cost d’enginyeria
Quantitat (h) Preu/hora (€/h) Preu final (€)
300 10 3.000
9
Capítol 4:Cost total
En aquest capítol es fa un resum de les despeses de cada grup i es defineix el cost total, com a suma de les anteriors.
El cost total del projecte es de 1.484.105€
Taula 9. Resum de costos i cost total
Grup Preu Final (€)
I Material de fabricació 551.925
IIa Components elèctrics 415.390
IIb Material de ciclisme/motociclisme 199.230
IIc Elements de unió 13.310
III Fabricació 286.250
IV Muntatge 15.000
V Enginyeria 3.000
COST TOTAL 1.484.105
A continuació es fa un anàlisi del preu de venda de cada unitat, a partir del cost total, del marge de benefici i de l’impost a la venda.
10
Capítol 5:Preu de venda
En aquest capítol es defineix el cost que ha de tenir el ciclomotor en el moment de la compra per part d’un client.
El cost per unitat s’obté de dividir el cost total entre 500 unitats
Imposem un marge de benefici empresarial de un 10% del cost per unitat El preu abans d’impostos es la suma de les anteriors quantitats
L’impost IVA (21%) del preu abans impostos
El preu final de venda es la suma del preu abans impostos i el impost IVA. Aquest ’import final es el que haurà de pagar el client.
Taula 9. Preu final de venda
Concepte Explicació € € total
Cost unitari Cost total projecte / 500 unitats 2.968.21 Marge de benefici empresarial 10% del cost unitari 296,82
Preu abans impostos 3.265,03
IVA 21% del preu abans impostos 685,66
PREU FINAL DE VENDA 3.950,69
S’obté un preu final de 3.950,69€
El marge de benefici s’ha aplicat de un 10% amb l’objectiu que el preu final de venda fos menor que si s’aplica un marge més elevat, per tal d’introduir un producte novedós al mercat i facilitar les vendes inicials.
