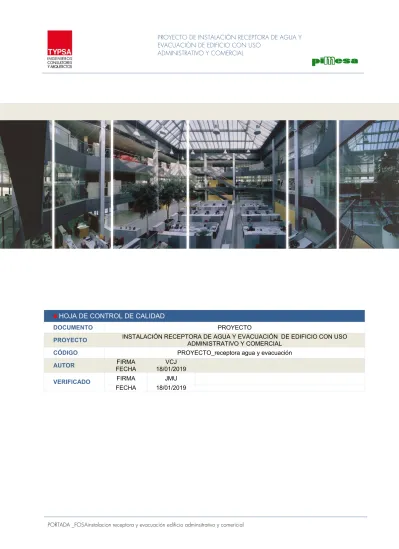

HOJA DE CONTROL DE CALIDAD
DOCUMENTO PROYECTO
PROYECTO INSTALACIÓN RECEPTORA DE AGUA Y EVACUACIÓN DE EDIFICIO CON USO ADMINISTRATIVO Y COMERCIAL
CÓDIGO PROYECTO_receptora agua y evacuación
AUTOR FIRMA VCJ
FECHA 18/01/2019 VERIFICADO FIRMA JMU
FECHA 18/01/2019
ÍNDICE
1. MEMORIA DESCRIPTIVA ... 4
1.1. RESUMEN DE CARACTERÍSTICAS. ... 4
1.1.1. Titular ... 4
1.1.2. Localidad. ... 4
1.1.3. Situación de la instalación. ... 4
1.1.4. Proyectista. ... 4
1.1.5. Director de obra. ... 4
1.1.6. Nombre de la empresa instaladora de fontanería y CIF ... 4
1.1.7. Tipo de edificio. ... 4
1.1.8. Características de la instalación. ... 5
1.2. DATOS IDENTIFICATIVOS ... 5
1.2.1. Del técnico autor del proyecto. ... 5
1.2.2. Del titular. ... 5
1.3. ANTECEDENTES Y OBJETO DEL PROYECTO. ... 5
1.4. EMPLAZAMIENTO DE LAS INSTALACIONES. ... 5
1.5. LEGISLACIÓN APLICADA. ... 6
1.6. DESCRIPCIONES PORMENORIZADAS ... 6
1.6.1. Descripción del edificio ... 6
1.6.2. Nº de plantas, Nº de viviendas o locales (con su uso) por planta y nº total de instalaciones 6 1.7. DESCRIPCIÓN DE LAS INSTALACIONES DE FONTANERÍA ... 7
1.7.1. Generales (Acometidas, Tubos de alimentación, válvulas, llaves, protección contra retornos) 7 1.8. DESCRIPCIÓN DE LAS INSTALACIONES DE SANEAMIENTO ... 14
1.8.1. Caracterización y cuantificación de las exigencias ... 14
1.8.2. Condiciones generales de la evacuación ... 15
1.8.3. Configuraciones de los sistemas de evacuación ... 15
1.8.4. Elementos que componen las instalaciones ... 15
1.8.5. Subsistemas de ventilación de las instalaciones ... 18
1.8.6. Subsistema de ventilación primaria ... 19
2. CÁLCULOS JUSTIFICATIVOS ... 21
2.1. BASE DE CÁLCULO ... 21
2.2. DIMENSIONAMIENTO D ELA INSTALACIÓN POR APLICACIÓN DE LAS TABLAS REGLAMENTARIAS (CUANDO SEA FACTIBLE, O EN SU DEFECTO, DIMENSIONAMIENTO POR CÁLCULOS CON DESCRIPCIÓN DEL MÉTODO UTILIZADO Y SU JUSTIFICACIÓN ... 22
2.2.1. Acometida ... 22
2.2.2. Tubo de alimentación ... 22
2.2.3. Contador general ... 22
2.2.4. Batería de contadores ... 22
2.2.5. Tubos ascendentes ... 22
2.2.6. Derivaciones particulares del suministro. Red de distribución interior ... 23
2.2.7. Derivaciones a aparatos ... 23
2.2.8. Pérdida de carga ... 24
2.2.9. Equipo de presión y depósitos (en su caso) ... 25
2.2.10. Llaves, accesorios y otros elementos o equipos ... 27
2.3. CUADRO RESUMEN DE DIMENSIONAMIENTO DE LA INSTALACIÓN, CON ESPECIFICACIÓN DEL MATERIAL Y SUS CARACTERÍSTICAS TÉCNICAS, LONGITUD Y DIÁMETRO DE LA TUBERÍA Y DE SUS ACCESORIOS PARA AGUA FRÍA Y CALIENTE ... 28
ÍNDICE
2.4. AGUAS RESIDUALES ... 28
2.5. AGUAS PLUVIALES ... 31
2.6. CONCLUSIÓN ... 31
3. SISTEMA SIFÓNICO DE AGUAS PLUVIALES ... 32
1. MEMORIA DESCRIPTIVA
1.1. RESUMEN DE CARACTERÍSTICAS.
Es objeto del presente Proyecto, la especificación de las características técnicas y de ejecución que deberá cumplir la mencionada instalación, así como solicitar del Servicio Territorial de Industria y Seguridad Industrial de Alicante, de la Consellería de Industria, Comercio e Innovación, la correspondiente Autorización de lo proyectado, para ello se acude al Articulado del REBT, art. 23, Cumplimiento de las prescripciones, en su punto 2.-b aplicación de técnicas de “seguridad equivalente”
para solicitar la aprobación por parte del Órgano competente de la Comunidad Autónoma.
1.1.1. Titular
Nombre: Promociones e iniciativas municipales de elche, S.A. [PIMESA]
CIF: A – 03.475.001
Dirección: Calle Diagonal del Palau, 7, CP 03202, 1.1.2. Localidad.
Elche (Alicante)
1.1.3. Situación de la instalación.
Las instalaciones están situadas en el edificio objeto ubicado en la Parcela 77a1, de la manzana 77 del Parque Empresarial de Elche. Su emplazamiento puede verse en el documento de planos.
1.1.4. Proyectista.
TITULAR Jose María Vidal Coves
Nº col nº 4877 Colegio oficial de ingenieros industriales de la C.V. deleg. Alicante
1.1.5. Director de obra.
Se desconoce
1.1.6. Nombre de la empresa instaladora de fontanería y CIF Se desconoce.
1.1.7. Tipo de edificio.
El solar se encuentra situado en Suelo Urbano, encontrándose sujeto a las Normativas de esta zona y por tanto el presente proyecto se ajusta en su composición, retranqueos, número de plantas y altura al cumplimiento de las mismas.
El edificio es de forma rectangular, 115m de largo por 18 de ancho, consta de dos plantas sótano, destinadas a aparcamiento, planta baja y dos plantas piso, destinadas a locales para actividad comercial/administrativa.
Dicha descripción se puede ver en el documento de planos.
1.1.8. Características de la instalación.
D. INT/EXT MATERIAL
Acometida 63 P.E.A.D.
Tubo de alimentación 40 PPR
Derivación a oficinas 25 PPR
Derivación a loc comer 32 PPR
Grifo 20 PPR
Existe equipo impulsor SI Nº de grupos 1
Nº de bombas 2 Potencia (kW) 1,5
Volumen calderín(l) 700 Caudal (l/s) 2,65
Nº de depósitos 6 Litros almacenados 60000
Situación depósitos cuarto instalaciones
1.2. DATOS IDENTIFICATIVOS
1.2.1. Del técnico autor del proyecto.
Autor Jose María Vidal Coves
Nº col nº 4877 Colegio oficial de ingenieros industriales de la C.V. deleg. Alicante
1.2.2. Del titular.
Nombre: Promociones e iniciativas municipales de elche, S.A. [PIMESA]
CIF: A – 03.475.001
Dirección: calle Diagonal del Palau, 7, CP 03202,
1.3. ANTECEDENTES Y OBJETO DEL PROYECTO.
Se trata de abastecer de agua potable a las instalaciones futuras a los locales comerciales y oficinas, y de evacuar las aguas procedentes tanto de las pluviales como las aguas sucias.
El objeto de este proyecto, es la descripción detallada y normas de ejecución de la instalación receptora de agua, previos cálculos que se acompañan en lo relativo a su justificación.
1.4. EMPLAZAMIENTO DE LAS INSTALACIONES.
Las instalaciones están emplazadas en los sótanos -1 y -2 de la Parcela 77a1, de la manzana 77 de Elche Parque Empresarial. Está en la unidad de actuación nº 2 del Sector E-40 Elche Parque Empresarial y linda al Norte, Zona Verde SJL; Sur calle Juan de Villa Nueva; Este calle Círculo Obrero Ilicitano y
1.5. LEGISLACIÓN APLICADA.
- Código Técnico de la Edificación, Salubridad, documento básico HS
- Normas particulares de la Empresa suministradora de agua del ayuntamiento de San Juan.
- Ordenanza municipal de vertidos del ayuntamiento de San Juan
- Real Decreto 1027/2007 de 20 de Julio por el que se aprueba el Reglamento de Instalaciones Térmicas en los Edificios (RITE) y sus Instrucciones Técnicas Complementarias ITE.
- Real Decreto 1826/2009, de 27 de noviembre, por el que se modifica el Reglamento de instalaciones térmicas en los edificios, aprobado por el Real Decreto 1027/2007, de 20 de julio.
- Real Decreto 238/2013, de 5 de abril, por el que se modifican determinados artículos e instrucciones técnicas del Reglamento de Instalaciones Térmicas en los Edificios, aprobado por Real Decreto 1027/2007, de 20 de julio
1.6. DESCRIPCIONES PORMENORIZADAS
1.6.1. Descripción del edificio
El edificio objeto de estudio es una edificación destinada a locales administrativos y locales comerciales, principalmente para el uso de empresas de base tecnológica o intensiva en conocimientos. El acceso al edificio se realizará por la calle Juan de Villa Nueva ,mediante 3 escaleras y/o ascensores los cuales están comunicados en planta primera y segunda por un pasillo común, a través del cual se accederán a los locales administrativos de cada planta. La planta baja está destinada para el uso de locales comerciales.
Las alturas parciales y totales respecto a la calzada de los techos de las plantas alimentadas quedan reflejadas en el cuadro adjunto:
Planta Altura
(parcial) Altura (total)
Sótano -2 3,3 -6,5
Sótano -1 3,2 -3,2
Baja 3,7 3,7
Primera 3,05 6,75
Segunda 3,05 9,80
La altura hidráulica máxima es de 9,80m.
1.6.2. Nº de plantas, Nº de viviendas o locales (con su uso) por planta y nº total de instalaciones El edificio consta de dos plantas sótano, destinadas a aparcamiento, planta baja y dos plantas piso, destinadas a locales para actividad comercial/administrativa. En la planta -2 se encuentran los depósitos y el grupo de bombeo de agua potable. En la planta baja se localizan las baterías de contadores correspondientes a cada escalera.
Consta de tres escaleras las cuales están conectadas por un pasillo común. Mediante cada escalera, se accede a una zona del edificio. La escalera 1ª conecta directamente con el local comercial 1 y las oficinas 1.1-1.2-1.3-1.4-1.5-2.1-2.2-2.3-2.4-2.5, la escalera 2 conecta directamente con el local comercial 2 y las oficinas 1.6-1.7-1.8-1.9-1.10-1.11-2.6-2.7-2.8-2.9-2.10-2.11 y la escalera 3 conecta con el local comercial 3 y las oficinas 1.12-1.13-1.1.14-1.15-1.16-2.12-2.13-2.14-2.15- 2.16.
1.7. DESCRIPCIÓN DE LAS INSTALACIONES DE FONTANERÍA
1.7.1. Generales (Acometidas, Tubos de alimentación, válvulas, llaves, protección contra retornos) Las instalaciones constan de: Acometida, contador general, e instalación interior para el edificio.
No se instala Centro de Transformación para la actividad, en todo caso objeto de proyecto independiente.
1.7.1.1. Acometidas
Es la tubería que enlaza la instalación general del edificio con la red exterior de suministro, se montará con tubería de PEAD de diámetro 63 mm. La conexión a la edificación se hará por el vial c/ Juan de Villanueva. Su ubicación puede verse en planos
La acometida dispone, de los elementos siguientes:
a) una llave de toma en carga, sobre la tubería de distribución de la red exterior de suministro que abra el paso a la acometida
b) un tubo de acometida que enlace la llave de toma con la llave de corte general
c) Una llave de corte en el exterior de la propiedad
1.7.1.2. Instalación general
Conjunto de tuberías y elementos de control y regulación que enlazan la acometida con las instalaciones interiores particulares y las derivaciones colectivas.
La instalación general contiene, los elementos que le correspondan de los que se citan en los apartados siguientes:
- Llave de corte general
La llave de corte general servirá para interrumpir el suministro al edificio, y estará situada dentro de la propiedad, en una zona de uso común, accesible para su manipulación y señalada adecuadamente para permitir su identificación. Según se puede observar en planos se ubica en armario de contador general.
- Filtro de la instalación general
El filtro de la instalación general debe retener los residuos del agua que puedan dar lugar a corrosiones en las canalizaciones metálicas. Se instalará a continuación de la llave de corte general.
Se dispone en armario del contador general. El filtro será de tipo Y con un umbral de filtrado comprendido entre 25 y 50 µm, con malla de acero inoxidable y baño de plata, para evitar la formación de bacterias y autolimpiable. La situación del filtro debe ser tal que permita realizar adecuadamente las operaciones de limpieza y mantenimiento sin necesidad de corte de suministro.
- Armario o arqueta de contador general
El armario del contador general contendrá, dispuestos en este orden, la llave de corte general, un filtro de la instalación general, el contador, una llave, grifo o racor de prueba, una válvula de retención y una llave de salida. Su instalación debe realizarse en un plano paralelo al del suelo.
La llave de salida debe permitir la interrupción del suministro al edificio. La llave de corte general y la de salida servirán para el montaje y desmontaje del contador general.
Su ubicación puede verse en planos.
- Tubo de alimentación
Es la tubería que enlaza la llave de corte general y los sistemas de control y regulación de la presión o el distribuidor principal.
El trazado del tubo de alimentación debe realizarse por zonas de uso común. En caso de ir empotrado deben disponerse registros para su inspección y control de fugas, al menos en sus extremos y en los cambios de dirección.
- Distribuidor principal
Es la tubería que enlaza los sistemas de control de la presión y las ascendentes o derivaciones.
El trazado del distribuidor principal debe realizarse por zonas de uso común. En caso de ir empotrado deben disponerse registros para su inspección y control de fugas, al menos en sus extremos y en los cambios de dirección.
Debe adoptarse la solución de distribuidor en anillo en edificios tales como los de uso sanitario, en los que en caso de avería o reforma el suministro interior deba quedar garantizado.
Deben disponerse llaves de corte en todas las derivaciones, de tal forma que en caso de avería en cualquier punto no deba interrumpirse todo el suministro.
No se dispone de distribuidor principal en dicha instalación. El resto de la instalación existente tras la llave de corte general se considera instalación particular
- Ascendentes o montantes
Son las tuberías verticales que enlazan el distribuidor principal con las instalaciones interiores particulares o derivaciones colectivas
Las ascendentes o montantes deben discurrir por zonas de uso común del mismo.
Deben ir alojadas en recintos o huecos, construidos a tal fin. Dichos recintos o huecos, que podrán ser de uso compartido solamente con otras instalaciones de agua del edificio, deben ser registrables y tener las dimensiones suficientes para que puedan realizarse las operaciones de mantenimiento.
Las ascendentes deben disponer en su base de una válvula de retención, una llave de corte para las operaciones de mantenimiento, y de una llave de paso con grifo o tapón de vaciado, situadas en zonas de fácil acceso y señaladas de forma conveniente. La válvula de retención se dispondrá en primer lugar, según el sentido de circulación del agua.
En su parte superior deben instalarse dispositivos de purga, automáticos o manuales, con un separador o cámara que reduzca la velocidad del agua facilitando la salida del aire y disminuyendo los efectos de los posibles golpes de ariete.
Se dispone de ascendentes o montantes en dicha instalación. Se trata de la subida desde el sótano - 1 hasta la planta baja
- Contadores divisionarios
Son aparatos que miden los consumos particulares de cada abonado y el de cada servicio que así lo requiera en el edificio. En general se instalarán sobre las baterías.
Los contadores divisionarios deben situarse en zonas de uso común del edificio, de fácil y libre acceso.
Contarán con pre-instalación adecuada para una conexión de envío de señales para lectura a distancia del contador.
Antes de cada contador divisionario se dispondrá una llave de corte. Después de cada contador se dispondrá una válvula de retención.
En dicha instalación se disponen de contadores divisionarios ubicados en planta baja, en cada una de las escaleras.
1.7.1.3. Instalaciones particulares
Parte de la instalación comprendida entre cada contador, en nuestro caso el contador general del edificio y los aparatos de consumo del abonado correspondiente.
Las instalaciones particulares estarán compuestas de los elementos siguientes:
a) una llave de paso situada en el interior de la propiedad particular en lugar accesible para su manipulación. Dicha llave se ubica en planta 0, en el recinto de vestuarios.
b) derivaciones particulares, cuyo trazado se realizará de forma tal que las derivaciones a los cuartos húmedos sean independientes. Cada una de estas derivaciones contará con una llave de corte, tanto para agua fría como para agua caliente. Su trazado y dimensiones se pueden ver en planos, así como la ubicación de las llaves de corte en cada uno de los cuartos húmedos
c) ramales de enlace. Su trazado se aprecia en el documento de planos
d) puntos de consumo, de los cuales, todos los aparatos de descarga, tanto depósitos como grifos, los calentadores de agua instantáneos, los acumuladores, las calderas individuales de producción de ACS y calefacción y, en general, los aparatos sanitarios, llevarán una llave de corte individual. Su ubicación se puede ver en el documento de planos.
1.7.1.4. Derivaciones colectivas
Discurrirán por zonas comunes y en su diseño se aplicarán condiciones análogas a las de las instalaciones particulares.
En dicha instalación no se dispone de derivaciones colectivas.
1.7.1.5. Sistemas de control y regulación de la presión - Sistemas de sobreelevaión. Grupos de presión
El sistema de sobreelevación debe diseñarse de tal manera que se pueda suministrar a zonas del edificio alimentables con presión de red, sin necesidad de la puesta en marcha del grupo.
El grupo de presión debe ser de alguno de los dos tipos siguientes:
a) convencional, que contará con:
i) depósito auxiliar de alimentación, que evite la toma de agua directa por el equipo de bombeo;
ii) equipo de bombeo, compuesto, como mínimo, de dos bombas de iguales prestaciones y funcionamiento alterno, montadas en paralelo;
iii) depósitos de presión con membrana, conectados a dispositivos suficientes de valoración de los parámetros de presión de la instalación, para su puesta en marcha y parada automáticas;
b) de accionamiento regulable, también llamados de caudal variable, que podrá prescindir del depósito auxiliar de alimentación y contará con un variador de frecuencia que accionará las bombas manteniendo constante la presión de salida, independientemente del caudal solicitado o disponible. Una de las bombas mantendrá la parte de caudal necesario para el mantenimiento de la presión adecuada.
El grupo de presión se instalará en un local de uso exclusivo que podrá albergar también el sistema de tratamiento de agua. Las dimensiones de dicho local serán suficientes para realizar las operaciones de mantenimiento.
- Sistemas de reducción de la presión
Deben instalarse válvulas limitadoras de presión en el ramal o derivación pertinente para que no se supere la presión de servicio máxima establecida:
En los puntos de consumo la presión mínima debe ser:
a) 100 kPa para grifos comunes;
b) 150 kPa para fluxores y calentadores.
La presión en cualquier punto de consumo no debe superar 500 kPa.
Cuando se prevean incrementos significativos en la presión de red deben instalarse válvulas limitadoras de tal forma que no se supere la presión máxima de servicio en los puntos de utilización.
1.7.1.6. Sistemas de tratamiento de agua - Condiciones generales
En el caso de que se quiera instalar un sistema de tratamiento en la instalación interior no deberá empeorar el agua suministrada y en ningún caso incumplir con los valores paramétricos establecidos en el Anexo I del Real Decreto 140/2003.
En dicha instalación se emplea como tratamiento de choque de legionela mediante aumento de temperatura, y mediante sistema de cloración
- Exigencias de los materiales
Los materiales utilizados en la fabricación de los equipos de tratamiento de agua deben tener las características adecuadas en cuanto a resistencia mecánica, química y microbiológica para cumplir con los requerimientos inherentes tanto al agua como al proceso de tratamiento.
Para el tratamiento que se pretende establecer hay que considerar que la red de tuberías, el depósito acumulador y el resto de elementos de la instalación sean capaces de soportar 70ºC durante 2 horas.
- Productos de tratamiento
Los productos químicos utilizados en el proceso deben almacenarse en condiciones de seguridad en función de su naturaleza y su forma de utilización. La entrada al local destinado a su almacenamiento debe estar dotada de un sistema para que el acceso sea restringido a las personas autorizadas para su manipulación.
- Situación del equipo
El local en que se instale el equipo de tratamiento de agua debe ser preferentemente de uso exclusivo, aunque si existiera un sistema de sobreelevación podrá compartir el espacio de instalación con éste. En cualquier caso su acceso se producirá desde el exterior o desde zonas comunes del edificio, estando restringido al personal autorizado. Las dimensiones del local serán las adecuadas para alojar los dispositivos necesarios, así como para realizar un correcto mantenimiento y conservación de los mismos. Dispondrá de desagüe a la red general de saneamiento del inmueble, así como un grifo o toma de suministro de agua.
1.7.1.7. Agua caliente sanitaria. Sistemas de preparación. Materiales de las tuberías No se dispone de ACS en dicha instalación.
En todo caso, cada local dispondrá de su instalación particular de ACS.
1.7.1.8. Aparatos instalados en cada local o vivienda
En el edificio que se trata nos encontramos con una instalación, compuestas por una previsión de aseo por cada local de oficinas, y dos aseos y cocina para los locales comerciales. Se instala un gripo en cada uno de los cuartos de contadores.
1.7.1.9. Caudal previsto en cada local y en el edificio
Se ha previsto un determinado caudal por local, en función de los servicios y aparatos instalados.
TRAMO Qi (l/s) N aparatos K Qp (l/s)
Salida bombas 1-2 13,25 102 0,20 2,65
2-3 8,3 70 0,20 1,66
Derivacion Escalera 1 3-4 4,15 32 0,20 0,83
Derivacion Escalera 2 3-6 4,95 38 0,20 0,99
Derivacion Escalera 3 2-5 4,15 32 0,20 0,83
Oficina 1.1 4-7 0,4 3 0,71 0,28
Oficina 1.2 4-8 0,4 3 0,71 0,28
Oficina 1.3 4-9 0,2 2 1,00 0,20
Oficina 1.4 4-10 0,2 2 1,00 0,20
Oficina 1.5 4-11 0,4 3 0,71 0,28
Oficina 2.1 4-12 0,4 3 0,71 0,28
Oficina 2.2 4-13 0,4 3 0,71 0,28
Oficina 2.3 4-14 0,2 2 1,00 0,20
Oficina 2.4 4-15 0,2 2 1,00 0,20
Oficina 2.5 4-16 0,4 3 0,71 0,28
Local 1 4-17 0,95 6 0,45 0,42
Oficina 1.11 6-24 0,4 3 0,71 0,28
Oficina 1.10 6-23 0,4 3 0,71 0,28
Oficina 1.9 6-22 0,2 2 1,00 0,20
Oficina 1.8 6-21 0,2 2 1,00 0,20
Oficina 1.7 6-20 0,4 3 0,71 0,28
Oficina 1.6 6-19 0,4 3 0,71 0,28
Local 2 6-18 0,95 6 0,45 0,42
Oficina 2.6 6-25 0,4 3 0,71 0,28
Oficina 2.7 6-26 0,4 3 0,71 0,28
Oficina 2.8 6-27 0,2 2 1,00 0,20
Oficina 2.9 6-28 0,2 2 1,00 0,20
Oficina 2.10 6-29 0,4 3 0,71 0,28
Oficina 2.11 6-30 0,4 3 0,71 0,28
Oficina 1.16 5-36 0,4 3 0,71 0,28
Oficina 1.15 5-35 0,2 2 1,00 0,20
Oficina 1.14 5-34 0,2 2 1,00 0,20
Oficina 1.13 5-33 0,4 3 0,71 0,28
Oficina 1.12 5-32 0,4 3 0,71 0,28
Local 3 5-31 0,95 6 0,45 0,42
Oficina 2.12 5-37 0,4 3 0,71 0,28
Oficina 2.13 5-38 0,4 3 0,71 0,28
Oficina 2.14 5-39 0,2 2 1,00 0,20
Oficina 2.15 5-40 0,2 2 1,00 0,20
Oficina 2.16 5-41 0,4 3 0,71 0,28
1.8. DESCRIPCIÓN DE LAS INSTALACIONES DE SANEAMIENTO
1.8.1. Caracterización y cuantificación de las exigencias
Se disponen cierres hidráulicos en la instalación que impiden el paso del aire contenido en ella a los locales ocupados sin afectar al flujo de residuos.
Las tuberías de la red de evacuación tienen el trazado más sencillo posible, con unas distancias y pendientes que facilitan la evacuación de los residuos y son autolimpiables. Se evita la retención de aguas en su interior. Se puede observar el trazado en planos.
Los diámetros de las tuberías son los apropiados para transportar los caudales previsibles en condiciones seguras. Los diámetros se pueden ver en planos
Las redes de tuberías se diseñan de tal forma que son accesibles para su mantenimiento y reparación, para lo cual se disponen a la vista o alojadas en huecos o patinillos registrables. En caso contrario cuentan con arquetas o registros.
Se disponen sistemas de ventilación adecuados que permitan el funcionamiento de los cierres hidráulicos y la evacuación de gases mefíticos.
La instalación no se utiliza para la evacuación de otro tipo de residuos que no sean aguas residuales o pluviales.
1.8.2. Condiciones generales de la evacuación
Los colectores del edificio desaguan por gravedad, en el pozo o arqueta general que constituye el punto de conexión entre la instalación de evacuación y la red de alcantarillado público, a través de la correspondiente acometida.
1.8.3. Configuraciones de los sistemas de evacuación Existe un sistema separativo público.
La conexión entre la red de pluviales y la de residuales debe hacerse con interposición de un cierre hidráulico que impida la transmisión de gases de una a otra y su salida por los puntos de captación tales como calderetas, rejillas o sumideros. Dicho cierre se dispondrá mediante una arqueta de registro al final de la red. Dicha arqueta se puede ver en el documento de planos.
1.8.4. Elementos que componen las instalaciones
La red de evacuación está compuesta por los siguientes elementos:
- Cierres hidráulicos Los cierres hidráulicos pueden ser:
a) sifones individuales, propios de cada aparato;
b) botes sifónicos, que pueden servir a varios aparatos;
c) sumideros sifónicos;
d) arquetas sifónicas, situadas en los encuentros de los conductos enterrados de aguas pluviales y residuales.
Los cierres hidráulicos deben tener las siguientes características:
a) deben ser autolimpiables, de tal forma que el agua que los atraviese arrastre los sólidos en suspensión.
b) sus superficies interiores no deben retener materias sólidas;
c) no deben tener partes móviles que impidan su correcto funcionamiento;
d) deben tener un registro de limpieza fácilmente accesible y manipulable;
e) la altura mínima de cierre hidráulico debe ser 50 mm, para usos continuos y 70 mm para usos discontinuos. La altura máxima debe ser 100 mm. La corona debe estar a una distancia igual o menor que 60 cm por debajo de la válvula de desagüe del aparato. El diámetro del
sifón debe ser igual o mayor que el diámetro de la válvula de desagüe e igual o menor que el del ramal de desagüe. En caso de que exista una diferencia de diámetros, el tamaño debe aumentar en el sentido del flujo;
f) debe instalarse lo más cerca posible de la válvula de desagüe del aparato, para limitar la longitud de tubo sucio sin protección hacia el ambiente;
g) no deben instalarse serie, por lo que cuando se instale bote sifónico para un grupo de aparatos sanitarios, estos no deben estar dotados de sifón individual;
h) si se dispone un único cierre hidráulico para servicio de varios aparatos, debe reducirse al máximo la distancia de estos al cierre;
i) un bote sifónico no debe dar servicio a aparatos sanitarios no dispuestos en el cuarto húmedo en dónde esté instalado;
j) el desagüe de fregaderos, lavaderos y aparatos de bombeo (lavadoras y lavavajillas) debe hacerse con sifón individual.
- Redes de pequeña evacuación
Las condiciones de la red de pequeña evacuación serán las siguientes, aunque en el documento de planos se podrá ver como se ha resuelto cada uno de los casos en particular:
El trazado de la red se diseña de la forma más sencillo posible, para conseguir una circulación natural por gravedad, evitando los cambios bruscos de dirección y utilizando las piezas especiales adecuadas.
Se conectará a las bajantes; cuando por condicionantes del diseño esto no fuera posible, se permite su conexión al manguetón del inodoro
La distancia del bote sifónico a la bajante no será mayor que 2,00 m.
Las derivaciones que acometan al bote sifónico deben tener una longitud igual o menor que 2,50 m, con una pendiente comprendida entre el 2 y el 4 %.
En los aparatos dotados de sifón individual deben tener las características siguientes:
i) en los fregaderos, los lavaderos, los lavabos y los bidés la distancia a la bajante debe ser 4,00 m como máximo, con pendientes comprendidas entre un 2,5 y un 5 %.
ii) en las bañeras y las duchas la pendiente debe ser menor o igual que el 10 %.
iii) el desagüe de los inodoros a las bajantes debe realizarse directamente o por medio de un manguetón de acometida de longitud igual o menor que 1,00 m, siempre que no sea posible dar al tubo la pendiente necesaria.
Debe disponerse un rebosadero en los lavabos, bidés, bañeras y fregaderos.
No deben disponerse desagües enfrentados acometiendo a una tubería común.
Las uniones de los desagües a las bajantes deben tener la mayor inclinación posible, que en cualquier caso no debe ser menor que 45º;
Cuando se utilice el sistema de sifones individuales, los ramales de desagüe de los aparatos sanitarios deben unirse a un tubo de derivación, que desemboque en la bajante o si esto no fuera posible, en el manguetón del inodoro, y que tenga la cabecera registrable con tapón roscado;
Excepto en instalaciones temporales, deben evitarse en estas redes los desagües bombeados. Solo se dispondrá desagüe bombeado en alguna instalación de desagüe de climatización, por la enorme distancia a un desagüe, y la imposibilidad de hacerlo por gravedad.
- Bajantes y canalones
Las bajantes se realizarán sin desviaciones ni retranqueos y con diámetro uniforme en toda su altura excepto, en el caso de bajantes de residuales, cuando existan obstáculos insalvables en su recorrido y cuando la presencia de inodoros exija un diámetro concreto desde los tramos superiores que no es superado en el resto de la bajante.
El diámetro no disminuirá en el sentido de la corriente.
- Colectores colgados
Las bajantes se conectarán mediante piezas especiales. No puede realizarse esta conexión mediante simples codos.
Tendrán una pendiente del 1% como mínimo.
No acometerán en un mismo punto más de dos colectores.
En los tramos rectos, en cada encuentro o acoplamiento tanto en horizontal como en vertical, así como en las derivaciones, deben disponerse registros constituidos por piezas especiales, según el material del que se trate, de tal manera que los tramos entre ellos no superen los 15 m
- Colectores enterrados
Los tubos deben disponerse en zanjas de dimensiones adecuadas, tal y como se establece en el apartado 5.4.3., situados por debajo de la red de distribución de agua potable.
Tendrán una pendiente del 2 % como mínimo.
La acometida de las bajantes y los manguetones a esta red se hará con interposición de una arqueta de pie de bajante, que no debe ser sifónica.
Se dispondrán registros de tal manera que los tramos entre los contiguos no superen 15 m.
- Elementos de conexión
En redes enterradas la unión entre las redes vertical y horizontal y en ésta, entre sus encuentros y derivaciones, debe realizarse con arquetas dispuestas sobre cimiento de hormigón, con tapa practicable.
Sólo puede acometer un colector por cada cara de la arqueta, de tal forma que el ángulo formado por el colector y la salida sea mayor que 90º.
Deben tener las siguientes características:
a) la arqueta a pie de bajante debe utilizarse para registro al pie de las bajantes cuando la conducción a partir de dicho punto vaya a quedar enterrada; no debe ser de tipo sifónico;
b) en las arquetas de paso deben acometer como máximo tres colectores;
c) las arquetas de registro deben disponer de tapa accesible y practicable;
d) la arqueta de trasdós debe disponerse en caso de llegada al pozo general del edificio de más de un colector;
Al final de la instalación y antes de la acometida se dispondrá del pozo general del edificio.
Los registros para limpieza de colectores deben situarse en cada encuentro y cambio de dirección e intercalados en tramos rectos.
1.8.5. Subsistemas de ventilación de las instalaciones
Se disponen subsistemas de ventilación tanto en las redes de aguas residuales como en las de pluviales.
Se utilizarán subsistemas de ventilación primaria
El edificio tiene 2 plantas, la longitud de los ramales es inferior a 5m y la bajante está sobredimensionada considerándose suficiente un sistema de ventilación primario.
1.8.6. Subsistema de ventilación primaria
Las bajantes de aguas residuales se prolongarán al menos 1.30m por encima de la cubierta del edificio, al tratarse de una cubierta no transitable.
La salida de la ventilación está convenientemente protegida de la entrada de cuerpos extraños y su diseño es tal que la acción del viento favorece la expulsión de los gases.
No existen terminaciones de columna bajo marquesinas o terrazas.
Elche, Enero de 2019
Jose Mª Vidal Coves Ingeniero Industrial COIICV 4877
2. CÁLCULOS JUSTIFICATIVOS
2.1. BASE DE CÁLCULO DETERMINACIÓN DE CAUDALES
Para el dimensionado de las diversas tuberías, se tienen en cuenta los siguientes caudales instantáneos en los aparatos, expresados en dm3/s:
Lavabo 0,10
Inodoro 0,10
Grifo 0,15
Ducha 0,20
Para calcular los caudales instantáneos máximos probables en cada tramo de suministro aplicamos la fórmula:
Qmpi = Σ(Kn x Qi x n) Kn = 1/ √ (n - 1) Siendo:
Qmpi = Caudal instantáneo máximo.
Kn = Coeficiente de simultaneidad uso de receptores n = Número de aparatos
Qi = Caudal instalado.
NOTA: Kn no podrá ser menor que 0,2 DETERMINACIÓN DE PÉRDIDA DE CARGA
Una vez conocido el diámetro comercial, para el caudal instantáneo calculado, y habiendo comprobado que la velocidad se encuentra comprendida entre los límites establecidos para la velocidad de circulación.
Una vez fijada la velocidad y perfilado el diámetro de la tubería, nos será fácil averiguar la pérdida de carga si operamos con la fórmula empírica de Flamant, cuya expresión es:
J (m.c.d.a.) = F x v1,75 (m/s) x D-1,25
siendo F un factor dependiente del tipo de tubería que se emplee en cada tramo y cuyos valores son:
- Tuberías rugosas 0,00070 - Tuberías lisas 0,00056
2.2. DIMENSIONAMIENTO D ELA INSTALACIÓN POR APLICACIÓN DE LAS TABLAS REGLAMENTARIAS (CUANDO SEA FACTIBLE, O EN SU DEFECTO, DIMENSIONAMIENTO POR CÁLCULOS CON DESCRIPCIÓN DEL MÉTODO UTILIZADO Y SU JUSTIFICACIÓN
2.2.1. Acometida
Siguiendo las indicaciones del CTE para Instalaciones Interiores de Suministros de Agua, el diámetro correspondiente para la tubería de acometida es:
Tipo de tubería Paredes lisas
Material Polietileno
Diámetro del tubo de alimentación 63 mm
Los diámetros de las llaves de la acometida tendrán su mismo diámetro.
2.2.2. Tubo de alimentación
Tipo de tubería Paredes lisas
Material Polipropileno reticulado (PPR)
Diámetro del tubo de alimentación 40 mm
2.2.3. Contador general
Se dispondrá de un armario con suficiente capacidad para alojar el contador general. Las puertas de este armario podrán ser de dos hojas e irán paneladas
Diámetro contador general y sus llaves de compuerta: 65 mm
2.2.4. Batería de contadores
La batería de contadores y todos los tubos que la forman tendrán como mínimo el mismo diámetro que el tubo de alimentación. Las llaves de los contadores serán de asiento inclinado o de compuerta.
2.2.5. Tubos ascendentes
Tipo de tubería Paredes lisas
Material Polipropileno reticulado (PPR)
Diámetro del tubo de alimentación 40 mm
2.2.6. Derivaciones particulares del suministro. Red de distribución interior
Los diámetros de los diferentes tramos de la red de suministro se dimensionarán conforme al procedimiento establecido en el apartado 4.2 de CTE, adoptándose como mínimo los valores de la tabla:
2.2.7. Derivaciones a aparatos
Conectará la derivación particular o una de sus ramificaciones con el aparato correspondiente.
2.2.8. Pérdida de carga
Los cálculos se han realizado, desde la acometida hasta el punto de consumo más alejado, para la vivienda situada en el último piso, con mayor longitud de derivación particular (caso más desfavorable).
Los valores obtenidos para las pérdidas de carga, están dentro de los límites que permite el suministro de agua ofrecido por la empresa suministradora.
Las velocidades están por debajo de los valores de velocidad máxima admisible, evitándose así un ruido y desgaste excesivo en la instalación.
La ubicación de cada tramo puede verse en planos.
TRAMO Qp (l/s) V real D. exterior L1 (m) L = 1,3·L1 JxL (m.c.a.)
Salida bombas 1-2 2,65 1,28 63 34,61 48,454 1,959
0 2-3 1,66 1,27 50 36,51 51,114 2,573
Derivacion Escalera 1 3-4 0,83 0,99 40 1,3 1,82 0,070 Derivacion Escalera 2 3-6 0,99 1,19 40 1,3 1,82 0,100 Derivacion Escalera 3 2-5 0,83 0,99 40 1,3 1,82 0,070
Oficina 1.1 4-7 0,28 0,87 25 30,95 43,33 2,027
Oficina 1.2 4-8 0,28 0,87 25 31,75 44,45 2,079
Oficina 1.3 4-9 0,20 0,61 25 26,35 36,89 0,863
Oficina 1.4 4-10 0,20 0,61 25 23,07 32,298 0,755
Oficina 1.5 4-11 0,28 0,87 25 28,65 40,11 1,876
Oficina 2.1 4-12 0,28 0,87 25 35,5 49,7 2,325
Oficina 2.2 4-13 0,28 0,87 25 36,3 50,82 2,377
Oficina 2.3 4-14 0,20 0,61 25 31 43,4 1,015
Oficina 2.4 4-15 0,20 0,61 25 25,1 35,14 0,822
Oficina 2.5 4-16 0,28 0,87 25 30,6 42,84 2,004
Local 1 4-17 0,42 0,79 32 7,56 10,584 0,320
Oficina 1.11 6-24 0,28 0,87 25 38,55 53,97 2,524
Oficina 1.10 6-23 0,28 0,87 25 31,85 44,59 2,086
Oficina 1.9 6-22 0,20 0,61 25 27,15 38,01 0,889
Oficina 1.8 6-21 0,20 0,61 25 22,85 31,99 0,748
Oficina 1.7 6-20 0,28 0,87 25 26,85 37,59 1,758
Oficina 1.6 6-19 0,28 0,87 25 33,85 47,39 2,217
Local 2 6-18 0,42 0,79 32 6,88 9,632 0,291
Oficina 2.6 6-25 0,28 0,87 25 38,61 54,054 2,528
Oficina 2.7 6-26 0,28 0,87 25 31,6 44,24 2,069
Oficina 2.8 6-27 0,20 0,61 25 27,42 38,388 0,898
Oficina 2.9 6-28 0,20 0,61 25 28,9 40,46 0,946
Oficina 2.10 6-29 0,28 0,87 25 33,4 46,76 2,187
Oficina 2.11 6-30 0,28 0,87 25 40,3 56,42 2,639
Oficina 1.16 5-36 0,28 0,87 25 31,47 44,058 2,061
Oficina 1.15 5-35 0,20 0,61 25 32,35 45,29 1,059
Oficina 1.14 5-34 0,20 0,61 25 26,96 37,744 0,883
Oficina 1.13 5-33 0,28 0,87 25 22,45 31,43 1,470
Oficina 1.12 5-32 0,28 0,87 25 28,05 39,27 1,837
Local 3 5-31 0,42 0,79 32 7,58 10,612 0,321
Oficina 2.12 5-37 0,28 0,87 25 32,5 45,5 2,128
Oficina 2.13 5-38 0,28 0,87 25 27 37,8 1,768
Oficina 2.14 5-39 0,20 0,61 25 28,95 40,53 0,948
Oficina 2.15 5-40 0,20 0,61 25 34,3 48,02 1,123
Oficina 2.16 5-41 0,28 0,87 25 33,5 46,9 2,194
2.2.9. Equipo de presión y depósitos (en su caso) - DEPÓSITOS
Se instalarán seis depósitos de reserva de agua, con un volumen cada uno de 10000 litros, estará construido con materiales que lo hagan impermeable y adecuado para agua potable, irá situado en el cuarto de instalaciones, tal como figura en planos, y dispondrá de un sumidero de desagüe con pendiente mínima del 1%, los depósitos dispondrán de una boca de acceso para poder limpiarlo. Con la previsión hecha, resulta:
VOLUMEN ACUMULACIÓN = 60.000 litros
- EQUIPO DE BOMBAS A PRESIÓN.
Dispondremos un grupo de presión que se situará en el cuarto de instalaciones donde van alojados los depósitos, junto a los mismos. La puesta en marcha o paro del grupo motobomba será mandado por un presostato encargado de mantener la presión entre dos valores, que se determinan de modo que garanticen el funcionamiento correcto de todos los aparatos instalados. El volumen del recipiente auxiliar debe ser tal que no se produzcan paradas y puestas en marcha demasiado frecuentes que acortarían la vida de los mecanismos. Las bombas irán equipadas con válvulas de cierre en la aspiración e impulsión y válvulas antirretorno en la impulsión.
- CAUDAL DE LA BOMBA.
Según el caudal solicitado por la instalación obtenemos un caudal de 2,65 litros/s, no obstante prevemos un caudal de 25 litros/minuto por considerar que el que se deriva de la tabla es excesivamente bajo.
- PRESIÓN MÍNIMA Y MÁXIMA EN EL DEPÓSITO DE PRESIÓN:
La altura en metros sobre la base del recipiente al techo de la planta más elevada que tiene que alimentar es de 3 m.
Presión mínima (de puesta en marcha de la bomba):
P1 = 3 + 15 = 18 mca = 1,8 Kg/cm2 Presión máxima (de parada de la bomba):
P2 = 18 + 15 = 33 mca = 3,3 Kg/cm2 - DEPOSITO DE PRESIÓN:
Deberán estar timbrados por el Ministerio de Industria y Energía para una presión de trabajo de 10 Kg/cm2.
El volumen para el calderín de membrana será el normalizado inmediatamente superior al resultado de la siguiente fórmula:
1’25 · 60 · Q · (P1 + d)
V = --- = 467,28 litros 4 · n ·d · N
Donde:
V = Volumen exterior del calderín en litros.
Q = Caudal según tabla de la Norma Básica (1.6.1.1.) = 85 l/min
P1 = Presión de arranque de la bomba en Kg / cm2 = 4,07 o 3,76 n = Número de bombas en paralelo que se instalan = 2
d = Diferencia presión entre paro y arranque bomba en Kg/cm2 = 3,59 o 3 N = Número de arranques por hora = 15
Se selecciona un depósito comercial de 500 litros.
2.2.10. Llaves, accesorios y otros elementos o equipos - Llave de toma
Se encuentra situada sobre la tubería de la red de distribución y sobre el paso de la acometida.
Su instalación es conveniente porque permite hacer tomas en la red y maniobras en las acometidas, sin que la tubería deje de estar en servicio. Dispondrá de llave que permita el cierre siempre que el suministrador lo considere oportuno. (Serán de las mismas dimensiones que la acometida).
- Llave de registro
Estará situada sobre la acometida en la vía pública, junto al edificio. Como la interior, la maniobrará exclusivamente el suministrador o persona autorizada, sin que los abonados ó terceras personas, puedan manipularla. (Serán de las mismas dimensiones que la acometida).
Irá alojada en una arqueta con tapa de fundición debidamente identificada.
- Llave de paso
Estará situada en la unión de la cometida con el tubo de alimentación, junto al umbral de la puerta en el interior del inmueble. Si fuera preciso, bajo la responsabilidad del propietario o persona responsable del local en que estuviese instalada, podrá cerrarse para dejar sin agua la instalación interior de todo el edificio. Quedará alojada en una cámara impermeabilizada, construida por el propietario o abonado. (Serán de las mismas dimensiones que la acometida).
- Válvula de retención
Se situará sobre el tubo de alimentación junto a su conexión con el contador general, después del mismo. Tiene por finalidad proteger la red de distribución contra el retorno de aguas sospechosas. (Serán de las mismas dimensiones que el tubo de alimentación).
- Llave de paso del abonado
Se halla instalada en lugar accesible para el abonado. El abonado podrá cerrarla para dejar sin agua su instalación particular.
- Llaves de corte por sectores
La instalación interior se dividirá en sectores según el número de locales húmedos y tipo de suministro (fría y caliente). Cada sector contará con una llave de paso que permita el corte
individual para ese local. (Serán de las mismas dimensiones que el tubo de ascendente o montante).
2.3. CUADRO RESUMEN DE DIMENSIONAMIENTO DE LA INSTALACIÓN, CON ESPECIFICACIÓN DEL MATERIAL Y SUS CARACTERÍSTICAS TÉCNICAS, LONGITUD Y DIÁMETRO DE LA TUBERÍA Y DE SUS ACCESORIOS PARA AGUA FRÍA Y CALIENTE
D. INT/EXT MATERIAL
Acometida 63 P.E.A.D.
Tubo de alimentación 40 PPR
Derivación a oficinas 25 PPR
Derivación a loc comer 32 PPR
Grifo 20 PPR
Existe equipo impulsor SI Nº de grupos 1
Nº de bombas 2 Potencia (kW) 1,5
Volumen calderín(l) 700 Caudal (l/s) 2,65
Nº de depósitos 6 Litros almacenados 60000
Situación depósitos cuarto instalaciones 2.4. AGUAS RESIDUALES
Para el cálculo se ha aplicado un procedimiento de dimensionado para un sistema separativo, es decir, debe dimensionarse la red de aguas residuales por un lado y la red de aguas pluviales por otro, de forma separada e independiente.
Se ha utilizado el método de adjudicación del número de unidades de desagüe (UD) a cada aparato sanitario en función de que el uso sea público o privado.
La instalación de desagües se efectuará mediante tuberías de PVC de marcas homologadas que cumplan con las exigencias estipuladas en las normas UNE 53 114.
Todos los desagües generales, para su perfecto funcionamiento de descarga, deberán ventilar por encima de la cota de cubiertas, a una altura suficiente que facilite la penetración de aire y evite, al máximo, la producción de malos olores debidos a gases viciados. Dicha altura se establece que no será inferior a 2,60 metros, exigiéndose la ventilación cruzada si el edificio supera las ocho plantas.
- Derivaciones individuales
La adjudicación de UD a cada tipo de aparato y los diámetros mínimos de los sifones y las derivaciones individuales correspondientes se establecen en la tabla siguiente en función del uso.
El dimensionamiento del diámetro de las canalizaciones de desagüe será el siguiente: 40 milímetros para lavabos y duchas; 50 milímetros para fregaderos y lavavajillas y 110 milímetros para inodoros; las bajantes de pluviales serán de 110 milímetros de diámetro.
- Botes sifónicos o sifones individuales
Los sifones individuales tendrán el mismo diámetro que la válvula de desagüe conectada.
Los botes sifónicos tendrán el número y tamaño de entradas adecuado y una altura suficiente para evitar que la descarga de un aparato sanitario alto salga por otro de menor altura.
- Bajantes de aguas residuales
El dimensionado de las bajantes debe realizarse de forma tal que no se rebase el límite de ± 250 Pa de variación de presión y para un caudal tal que la superficie ocupada por el agua no sea mayor que 1/3 de la sección transversal de la tubería.
El diámetro de las bajantes se obtiene en la tabla siguiente como el mayor de los valores obtenidos considerando el máximo número de UD en la bajante y el máximo número de UD en cada ramal en función del número de plantas.
Las desviaciones con respecto a la vertical, se dimensionan con el criterio siguiente:
a) Si la desviación forma un ángulo con la vertical menor que 45º, no se requiere ningún cambio de sección.
b) Si la desviación forma un ángulo mayor que 45º, se procede de la manera siguiente.
i) el tramo de la bajante situado por encima de la desviación se dimensiona como se ha especificado de forma general;
ii) el tramo de la desviación, se dimensiona como un colector horizontal, aplicando una pendiente del 4% y considerando que no debe ser menor que el tramo anterior;
iii) para el tramo situado por debajo de la desviación se adoptará un diámetro igual o mayor al de la desviación.
- Colectores horizontales de aguas residuales
Los colectores horizontales se dimensionan para funcionar a media de sección, hasta un máximo de tres cuartos de sección, bajo condiciones de flujo uniforme.
El diámetro de los colectores horizontales se obtiene en la tabla siguiente en función del máximo número de UD y de la pendiente.
A continuación se presenta resumen de cálculo de la red de saneamiento.
Nº COLECTOR UD DESC INODORO DIAM COLEC
1-A 42 SI 125
2-A 30 NO 90
3-B 15 SI 125
A-B 72 SI 125
B-C 87 SI 125
Sus diámetros pueden verse en los planos.
2.5. AGUAS PLUVIALES
El diseño y dimensionado de las bajantes y colectores se obtendrá mediante sistema sifónico de evacuación.
Se adjuntan cálculos de dicha evacuación e idoneidad de dicho sistema para la justificación de CTE.
2.6. CONCLUSIÓN
Con todo lo anteriormente expuesto, estima el Técnico que suscribe, haber detallado suficientemente la actividad objeto del presente Proyecto, esperando con ello se conceda lo solicitado.
Elche, Enero de 2019
Jose Mª Vidal Coves
Ingeniero Industrial
COIICV 4877
3. SISTEMA SIFÓNICO DE AGUAS PLUVIALES
SITUACION
ELCHE PARQUE INDUSTRIAL
N
ELCHE
SITUACION
ELCHE
EMPLAZAMIENTO
PARCELA 72-a1 SECTOR E-40 N
EMPLAZAMIENTO PARCELA 72-a1 SECTOR E-40
PLANTA BAJA
CT
0,00
0,10 0,78 0,98 1,10 1,30
Nivel Forjado +1,00 Nivel Forjado +0,60
Nivel Forjado +0,30
ACTOS ZONA EXTERIOR ACCESO
computable al 50%
ACTOS
Instalaciones Locales P.Baja + Bajantes
Instalaciones Locales P.Baja + Bajantes Instalaciones Locales P.Baja + Bajantes
CONTADORES AGUA
CONTADORES B.T. (armario)
CONTADORES AGUA
CONTADORES B.T(armario)
ACCESO PARKING
SALIDA PARKING
0,84
0,22 0,23 0,44 0,52 0,58
0,15 0,45 0,75
Nivel Acabado +1,10 Nivel Acabado +0,70
Nivel Acabado +0,40 Pdte. 2,5%
5%
16%
12%
16%
12%
-1,15
-2,55 -0,10
-2,25
-1,60
+0,65 -0,45 -1,90
5%
0,35
ESCALERA 1 ESCALERA 2 ESCALERA 3
ZONA EXTERIOR ACCESO computable al 50%
CGP
AGUA AGUA CGP
CONTADORES AGUA
CONTADORES B.T(armario)
CGP
LLAVE DE REGISTRO DE PASO CONTADOR GENERAL
LLAVE GENERAL DE PASO
RED GRAL. ABASTECIMIENTO AGUA POTABLE Instalaciones Locales P.Baja + Bajantes
Instalaciones Locales P.Baja + Bajantes Instalaciones Locales P.Baja + Bajantes
Instalaciones comunes Oficinas Instalaciones comunes Oficinas
Instalaciones comunes Oficinas
Nivel Forjado +4,80 Nivel Acabado +4,90
BAJA A P.BAJA
BAJA A P.BAJA BAJA A P.BAJA
Instalaciones Locales P.Baja + Bajantes
Instalaciones Locales P.Baja + Bajantes Instalaciones Locales P.Baja + Bajantes
Instalaciones comunes Oficinas Instalaciones comunes Oficinas
Instalaciones comunes Oficinas
+8,15 +8,15 +8,15
SUBE A CUBIERTA
SUBE A CUBIERTA SUBE A CUBIERTA
LLAVE DE PASO COLOCADA CONTADOR GENERAL COLOCADO ACOMETIDA
LLAVE DE REGISTRO DE PASO
LLAVE GENERAL DE PASO
EXTRACC. SOTANO EXTRACC. SOTANO INSTALACIONES
SOTANO -2 (-6,50)
EXTRACC. SOTANO
CT
63 plazas + 14 motos
BOMBEO AGUA POTABLE BOMBEO INCENDIOS
-5,00
12%
-6,10
-6,50
-6,50
12%
12%
6,4%
63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95
62 96
110 109 108 107 106 105
111 112
104 103 102 101
97
98
99
120 119 118
117 116 115
121
114 113 124
123
122
15 16 17 18 19 20 21 22 23 24 25 26 27 28
100
DIMENSIONES DE LAS PLAZAS DE APARCAMIENTO
m m m m m m m m m m m m m m
-5,75
-4,60
BOMBA DE
SOTANO -1 (-3,10 a -2,45)
CT
61 plazas + 14 motos
EXTRACC. SOTANO TELECO EXTRACC. SOTANO
-3,10 -3,10
-3,60
-4,70
-5,00
12%
12%
12%
-1,60
-2,45
-2,45 -2,75
-2,75
-4,20 -4,60
16%
-3,05
12%
12%
-3,10
Pdte. 1%
-2,45-2,45
-2,45 -2,75
12% 12%
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34
57 56 55
54 53 52 47 46 45 44 43 42
41 40 39
58
51 50 49 48
38
35
36
37 61
60
59
1 2 3 4 5 6 7 8 9 10 11 12 13 14
m m m m m m m m m m m m m m
ARQUETA DE SANEAMIENTO
CONECTA CON RED DE SANEAMIENTO
ARQUETA DE SANEAMIENTO
CONECTA CON RED DE SANEAMIENTO
BOMBA DE BOMBA DE
PLANTA BAJA
CT
0,00
Nivel Forjado +1,00 Nivel Forjado +0,60
Nivel Forjado +0,30
ACTOS ZONA EXTERIOR ACCESO
computable al 50%
ACTOS
Instalaciones Locales P.Baja + Bajantes
Instalaciones Locales P.Baja + Bajantes Instalaciones Locales P.Baja + Bajantes
CONTADORES AGUA
CONTADORES B.T. (armario)
CONTADORES AGUA
CONTADORES B.T(armario)
SALIDA PARKING
0,22 0,23 0,44 0,52 0,58 0,84
0,15 0,45 0,75
Nivel Acabado +1,10 Nivel Acabado +0,70
Nivel Acabado +0,40 Pdte. 2,5%
5%
16%
12%
16%
-1,15
-2,55 -0,10
-2,25
+0,65 -0,45 -1,90
5%
ESCALERA 1 ESCALERA 2 ESCALERA 3
ZONA EXTERIOR ACCESO computable al 50%
CGP
AGUA AGUA CGP
CONTADORES AGUA
CONTADORES B.T(armario)
CGP
BAJANTE DE AGUAS PLUVIALES SUMIDERO PLUVIALES
COLECTOR PLUVIALES BAJO CUBIERTA COLECTOR PLUVIALES POR TECHO
BAJANTE DE AGUAS RESIDUALES
COLECTOR AGUAS RESIDUALES ENTERRADO EN FORJADO COLECTOR AGUAS RESIDUALES DESCOLGADO POR TECHO
IMBORNAL CORRIDO IMBORNAL CORRIDO
Instalaciones Locales P.Baja + Bajantes
Instalaciones Locales P.Baja + Bajantes Instalaciones Locales P.Baja + Bajantes
Instalaciones comunes Oficinas Instalaciones comunes Oficinas
Instalaciones comunes Oficinas
Nivel Forjado +4,80 Nivel Acabado +4,90
BAJA A P.BAJA
BAJA A P.BAJA BAJA A P.BAJA
Instalaciones Locales P.Baja + Bajantes
Instalaciones Locales P.Baja + Bajantes Instalaciones Locales P.Baja + Bajantes
Instalaciones comunes Oficinas Instalaciones comunes Oficinas
Instalaciones comunes Oficinas
Nivel Forjado +8,05 Nivel Acabado +8,15
+8,15 +8,15 +8,15
SUBE A CUBIERTA
SUBE A CUBIERTA SUBE A CUBIERTA
2.74 2.43
1.60
2.52 2.85
1.60
2.52 2.85
2.20
10.20 14.70
3.20
15.10
13.15 13.25
41.50 7.20
5.608.80
5.60
9 peld Hu28xCHu18 1.50
9 peld Hu28xCHu18 9 peld Hu28xCHu18 1.50 9 peld Hu28xCHu18
PLANTA CUBIERTA (12,10)
Instalaciones Locales P.Baja + Bajantes Instalaciones Locales P.Baja + Bajantes
Instalaciones Locales P.Baja + Bajantes
+11,40 +11,40 +11,40 +11,40 +11,40
9 peld Hu28xCHu18 1.50
9 peld Hu28xCHu18
2.70
14.70
2.70
10.20 5.60
7.20
JUNTAS ESTRUCTURALES
+11,40
10.36
BAJANTE DE AGUAS PLUVIALES SUMIDERO PLUVIALES
COLECTOR PLUVIALES BAJO CUBIERTA COLECTOR PLUVIALES POR TECHO
BAJANTE DE AGUAS RESIDUALES
COLECTOR AGUAS RESIDUALES ENTERRADO EN FORJADO COLECTOR AGUAS RESIDUALES DESCOLGADO POR TECHO
IMBORNAL CORRIDO IMBORNAL CORRIDO
FONTANERÍA 146
EIFA.1dfc u Acometida <15m Ø50mm
Acometida en conducciones generales de PE, 160 mm de diámetro, com- puesta por collarín , machón doble, llave de esfera, manguito de rosca macho, quince metros de tubo de polietileno baja densidad de 50 mm de diámetro y 10 atmósferas de presión y llave de entrada acometida in- dividual, incluso arqueta de registro de 40x40 cm de ladrillo perforado de 24x11,5x9 cm, solera de 5 cm de HM-20 con orificio sumidero, excava- ción de zanja y derechos y permisos para la conexión, sin reposición de pavimento, totalmente instalada, conectada y en perfecto estado de fun- cionamiento.
1,000 844,09 844,09
EIFA.4fab u Deps fi-v ext 10000l aer vert
Depósito prefabricado de poliéster inyectado reforzado con fibra de vi- drio para agua potable y colocación al aire, posición vertical, de 10000 l de capacidad, cilíndrico de diámetro 2110 mm, longitud 3620 mm y 195 kg de peso, con tabuladura con brida de descarga inferior de diámetro nominal 50 mm y presión nominal 10 atmósferas , con boca de acceso en polietileno de 410 mm, rosca de carga, rosca de aireación y rosca de descarga de 2", totalmente instalado, conectado y en correcto estado de funcionamiento.
6,000 3.105,12 18.630,72 GP2B001 Grupo de presión, 2 bombas centrífugas horiz, con unidad de regulación electrónica
d P 3kW
Esc. 1 1 1,00
Act0010
Esc. 2 1 1,00
Act0010
4.527,93
Esc. 3 1 1,00 3,00
Act0010
3,000 1.509,31 4.527,93 EIFA.5dd u Grupo bombeo 12m³/h 45mca
Grupo de bombeo para suministrar un caudal de 12 m³/h a 45 mca de presión, compuesto por dos electrobomba/s de 1.50 kW de potencia eléctrica cada una, trifásica/s y de velocidad 2900 rpm, incluso presosta- tos, manómetros, válvulas, colectores, latiguillos flexibles, sistema de con- trol de alternancia continua y cuadro eléctrico según norma
UNE-EN-60204-1 en diferentes materiales, plástico o metal, con protec- ción IP-56 o IP54 respectivamente, totalmente instalado, conectado y en correcto estado de funcionamiento.
1,000 1.989,06 1.989,06 EIFA.6afca u Calderín memb 700l 10kg/cm²
Calderín o depósito de presión tipo membrana recambiable de caucho flexible, de 700 l de capacidad y 10 Kg/cm² de presión nominal, con orifi- cio de conexión de 1 1/2" de diámetro y orificio de drenaje de 3/4" de diámetro, incluso latiguillos flexibles de conexión entre módulo de bom- beo y módulo de acumulación, totalmente instalado, conectado y en co- rrecto estado de funcionamiento.
1,000 1.349,95 1.349,95 EIFA.8ibb u Batr cont 12 unid 2 filas s/cont
Batería de contadores divisionarios de acero galvanizado, de 2 fila/s, con toma bandera superior o inferior, para 12 vivienda/s, compuesta por cuerpo, tubo y brida de alimentación de 2 1/2´´ de diámetro, previsión de espacio para montaje de 12 contador/es de agua fría de 15 mm, 12 válvulas de entrada y salida de DN 15 mm con accesorio de retención, ca- ño ciego de reserva, pletinas de conexión, soportes, elementos de sujec- ción y cuadros de clasificación de contadores, presión nominal entre 50 y
2,000 820,33 1.640,66 EIFA.8jbb u Batr cont 14 unid 2 filas s/cont
Batería de contadores divisionarios de acero galvanizado, de 2 fila/s, con toma bandera superior o inferior, para 14 vivienda/s, compuesta por cuerpo, tubo y brida de alimentación de 2 1/2´´ de diámetro, previsión de espacio para montaje de 14 contador/es de agua fría de 15 mm, 14 válvulas de entrada y salida de DN 15 mm con accesorio de retención, ca- ño ciego de reserva, pletinas de conexión, soportes, elementos de sujec- ción y cuadros de clasificación de contadores, presión nominal entre 50 y 60 bar y temperatura máxima de servicio 200 °C, totalmente instalada, conectada y en correcto estado de funcionamiento.
1,000 897,65 897,65
EIFC13baab m Canlz vi ø20mm 20atm 30%acc
Canalización vista realizada con tubo de polipropileno copolímero (PP-R) con capa de aluminio, 20 mm de diámetro exterior y espesor de pared 2.80 mm, serie 3.2, presión nominal de 20 atm y suministrado en barras de 4 m de longitud, incluso garras de sujeción y con un incremento del precio del tubo del 30% en concepto de uniones, accesorios y piezas es- peciales, totalmente instalada y comprobada.
4,00 4,00
Act0010
ACS PB 10 12,00 120,00
Act0010
ACS PP1 16 8,50 136,00
Act0010
ACS PP2 16 5,00 80,00
Act0010
ACS RET PB 10 12,00 120,00
Act0010
ACS RET PP1 16 8,50 136,00
Act0010
6.374,68
ACS RET PP2 16 5,00 80,00 676,00
Act0010
676,000 9,43 6.374,68
EIFC13caab m Canlz vi ø25mm 20atm 30%acc
Canalización vista realizada con tubo de polipropileno copolímero (PP-R) con capa de aluminio, 25 mm de diámetro exterior y espesor de pared 3.50 mm, serie 3.2, presión nominal de 20 atm y suministrado en barras de 4 m de longitud, incluso garras de sujeción y con un incremento del precio del tubo del 30% en concepto de uniones, accesorios y piezas es- peciales, totalmente instalada y comprobada.
Escalera 1 359 359,00
Act0010
Escalera 2 458 458,00
Act0010
Escalera 3 357 357,00
Act0010
13.911,90 1.174,00
Act0010
1.174,000 11,85 13.911,90 EIFC13daab m Canlz vi ø32mm 20atm 30%acc
Canalización vista realizada con tubo de polipropileno copolímero (PP-R) con capa de aluminio, 32 mm de diámetro exterior y espesor de pared 4.50 mm, serie 3.2, presión nominal de 20 atm y suministrado en barras de 4 m de longitud, incluso garras de sujeción y con un incremento del precio del tubo del 30% en concepto de uniones, accesorios y piezas es- peciales, totalmente instalada y comprobada.
Escalera 1 9 9,00
Act0010
Escalera 2 8 8,00
Act0010
Escalera 3 9 9,00
Act0010
382,72 26,00
Act0010
26,000 14,72 382,72
EIFC13eaab m Canlz vi ø40mm 20atm 30%acc
Canalización vista realizada con tubo de polipropileno copolímero (PP-R) con capa de aluminio, 40 mm de diámetro exterior y espesor de pared 5.60 mm, serie 3.2, presión nominal de 20 atm y suministrado en barras de 4 m de longitud, incluso garras de sujeción y con un incremento del
