TELEVISORES GENERICOS CHINOS
En la actualidad, el mercado Nacional y el de otros Paises del área Andina, se halla inundado de televisores de procedencia China, que aparecen rotulados con diferentes marcas, tales como KALLEY, jWIN, RIVIERA, APEX, HYUNDAI Y PREMIER.
La reparación de estos chasises, se torna mu- chas veces engorrosa, ya sea porque el Técnico ca- rece de los planos y otras veces, de los repuestos adecuados y su posible reemplazo.
La tendencia actual, es la desaparición de los televisores que basen su principio en el funciomiento del tubo de rayos catódicos o CRT.
Sin embargo, la República Popular China, se perfila en este momento como un gigante que len- ta pero inexorablente, está invadiendo nuestros mercado con televisores de muy bajo precio.
Además, aunque las grandes Multinaciona- les tienden a dejar de producir los CRT, esta idea no parse estar en la cabeza de los Chinos y por
tanto, tendremos televisores de este tipo para mu- cho rato y por tanto, los técnicos deben estar pre- parados para hacerles el mantenimiento.
La Fuente de Alimentación
Las primeras fuentes empleadas en algunas versiones de televisores Chinos, eran lineales, pues empleaban un transistor regulador, que rectifica- ba el voltaje AC de entrada, lo filtraba y lo regulba a unos 120VDC. Por lo problemáticos, pronto se convirtieron en chatarra, pues el regulador disipa mucha potencia y necesita de un gran disipador.
Posteriormente, se hizo el intento de una fuen- te conmutada, pero empleando elementos discre- tos, tal como un transistor de conmutación de po- tencia V613, un transformador chopper T511 y va- rios transistores de control, tal como lo muestra la figura 1, correspondiente a un televisor APEX AT2002.
En este tipo de fuente, se emplea la realimerntación entre las tensiones secundarias

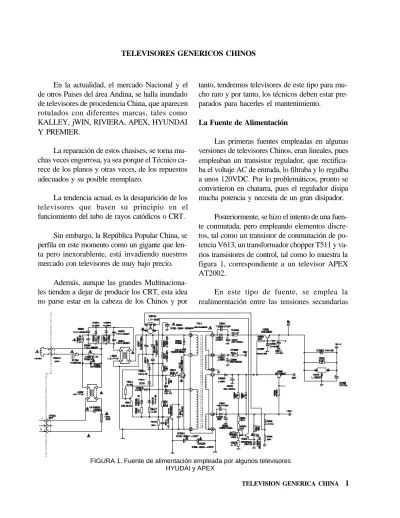

FIGURA 1. Fuente de alimentación empleada por algunos televisores HYUDAI y APEX
inducidas y los transistores de control, por medio del optoacoplador VD515 y el detector de error discreto, basado en el transistor V553 y el diodo zener VD551.
Finalmente, la gran mayoría de televisores genéricos mejoró la tecnología de la fuente, em- pleando el principio de las fuentes conmutadas modernas, basadas en un circuito integrado de con- trol de 5 pines, que incorpora un circuito integra- do de control el transformador chopper y la pareja optoacoplador y detector de error.
El circuito integrado de control, incorpora un VCO u oscilador controlador por voltaje y el MOSFET de conmutación. Este tipo de fuente, es mucho más confiable, lo mismo que el funciona- miento del televisor. En los planos que se les en- trega, el televisor PREMIER CTK2183ST, em- plea este tipo de fuente conmutada moderna y ade- más, es un One Chip de 64 pines.
En el modo Standby, la fuente oscila en for- ma de ráfagas, gracias a que el pin de salida 61 del One chip, se mentiene en nivel bajo.
Cuando se emite la orden de encendido, este pin conmuta a nivel alto y la fuente comienza a oscilar entregando una onda cuadrada y puede suministrar la potencia requerida por el televisor encendido.
Las tensiones entregadas por la fuente en el modo standy, se hallan dentro del un recuadro y las del modo encendido, fuera de éste.
Circuito Integrado Jungla
La mayoría de versiones de circuito integra- do jungla, emplean el LA76812, LA76814, LA76818 y similares, que son producidos por la compañía SANYO. La figura 2, muestra la dispo- sición de pines y funciones del circuito integrado
jungla LA76814, de 54 pines, bastante empleado en los televisores chinos con diferentes marcas, tal como los SILVER, los APEX y los HYUNDAI.
Trae impresos, los voltajes típicos para cada pin en el modo encendido. Estos valores, son de mucha utilidad en el caso de una futura repara- ción. Para las sexplicaciones, empleamos el mo- delo APEX AT2002, que viene con jungla y Microcontrolador por separado.
La señal de frecuencia intermedia, provenien- te del tuner, luego de ser amplificada por el tran-
2,2V
JUNGLALA76814
3,4V
0,0V 3,4V
0,0V
0,0V 2,3V
0,0V 3,4V
1 2 3 4 5 6 7
8 9 2,8V 2,8V 0,0V 5,0V 1,9V 4,8V 10 4,6V 11
12 13 14 15
17 18 19 16 4,6V 4,0V
0,6V 0,0V 8,0V
1,9V 20 21 22 23 1,9V 0,0V 2,3V
24 25 26 5,1V 2,6V
0V 27 28
29 30 31 32 39 38 37 40 41 42 43 45 46 47 48 49 50 51 52 53 54
1,1V 1,7V 0,0V 3,0V 0,0V 0,0V 2,8V 2,3V 2,1V 0,0V 2,5V 5,0V 2,6V 5,0V 3,1V
4,3V 3,0V 2,2V 2,1V 2,3V
MODELO JV-TV8021 JWINAPEX MODELO AT2002
33 34 35 44
36 AUDIO OUT
FM OUT PIF AGC RF AGC VIF IN1 VIF IN2 GND IF VCC IF FM FILTER
AFT OUT DATA
CLOCK ABL R IN G IN B IN BLACK IN VCC RGB R OUT G OUT B OUT ID
RAMP ALC FIL.
V OUT
VCC H H AFC FIL.
H OUT FBP IN
VCO IREF OSD KILL FILT C APC FLLT APC1 FIL
XTAL SEL.VIDEO OUT GND (V/C/B) EXT.VIDEO IN VCC (V/C/B) INT.VIDEO IN/S-CIN BLK STRETCH FIL.
VIDEO OUT APC FIL.
VCO COIL VCO COIL VCO EXT.AUDIO IN SIF OUT SIF APC FIL.
SIF IN
2,5V
4,3V 2,0V
0,6V 0,6V
NC NC H GND NC ACC1 FIL
sistor V101 y sus elementos periféricos, que sinto- nizan la frecuencia intermedia de video y corrigen su ancho de banda, pasan pasa por el filtro SAW Z101 e ingresa al circuito integrado jungla N101 (LA76814) por los pines 5 y 6.
La señal de frecuencia intermedia VIF, es procesada dentro del integrado, controlada en ga- nancia por el AGC y posteriormente detectada para separar la información de video y de sonido.
La señal de video, emerge por el pin 46 y re- ingresa por el pin 44. La señal de video externa, puede ingresar por el 42.
Cualquiera de las dos señales, es procesada internamente para ser convertida en las señales de color RGB con salida por los pines 19, 20 y 21, para ser acoplada finalmente a la PC board final de video montada en la PC board del cañón.
La jungla bajo explicación, aún emplea la tí- pica bobina (mal llamada de AFT) entre los pines 48 y 49, que forma parte de un oscilador (VCO) a 45,75 MHz con el cual se detecta la frecuencia intermedia de video y se genera el voltaje de AFT con salida por el pin 10.
El Microcontrolador D701, de referencia LC86F3648A, el voltaje de AFT se le aplica por el pin 14, y sirve para detectar y memorizar los canales, cuando se realiza la búsqueda automáti- ca de canales (Search) o para sintonizarlos correc- tamente.
La información de caracteres R, G, B, inclu- yendo la señal de blanking, proveniente del microcontrolador D701, es aplicada a la jungla N101 (76814) por los pines 14, 15, 16 y 17.
Para recuperar la señal de color, previamen- te identificada, si es NTSC o PAL, se emplea la
zo colgado al pin 38. Este debe ser de 3,579545MHz, si la señal es NTSC o de 4,43 MHz, si es PAL.
En todo detector de video, acompañando a la señal de video, viene una nueva frecuencia inter- media de sonido IFS de 4,5MHz.
Esta emerge del circuito integrado jungla, por el pin 52 e ingresa de nuevo a éste por el pin 54, vía el transistor V231, para ser detectarla y ex- traerle la información de sonido modulada en FM.
Cuando el sonido es monofónico, la señal sale del circuito integrado por el pin 1. Cuando la in- formación de sonido es estereofónica, la señal de frecuencia intermedia emerge de la jungla (N101) por el pin 2 e ingresa al circuito integrado NS181 por los pines 15 y 22.
Este circuito integrado de 22 pines, es un decodificador y procesador de sonido estereofónico de norma Americana (MTS), que entrega las dos señales de audio izquierda L y derecha R por los pines 1 y 11.
Las dos señales de audio L y R, ingresan al circuito integrado N101, el amplificador de salida estereofónico tipo puente, por los pines 3 y 5, quien entrega ambas señales amplificadas en potencia, por los pines 8 y 10 para un parlante y por los pines 11 y 13 para el otro.
Las señales de audio, son previamente refor- zadas en corriente por los los transistores VS814 y VS816 y vía los emisores de ambos transistores, emergen hacia el conector de audífono.
Las señales R, G y B, incluyendo la informa- ción de despliegue de caracteres OSD, cuando son requeridos, emergen de la jungla por los pines 19, 20 y 21 para ser aplicados a la tarjeta final de vi-
1 2 3 4 5 6 7
8 9 10 11 12 13 14 15
17 18 19 16
20
21 22
23 24 25 26 27 28 29 30 31 32 39 38 37 40 41 42
MICROCONTROLADORTV APEX AT2002
33 34 35 36 BASS
MUTE
SECAM VOLUME
POWER KILL GND
XTAL1 XTAL2 VDD KEY IN AFT IN KEY2 GND RESET FILT V CHILP SYNC. V IN
IR IN A1 A2 LED
NC
SYNC. H IN R OUT G OUT B OUT BLANK
OSD
NC SCL1 SAFETY CS ID SFI
LC86F3248A
5V (1)
NC NC SDA0 NC NC NC SDA1 SCL1
El Microcontrolador
La gran mayoría de televisores Chinos, em- plean las versiones de microcontroladores de la se- rie LC863232 de 42 pines, LC863328 de 36 pines o el LC86F3248, también de 42 pines y otros si- milares. En el modelo explicado, se emplea el LC86F3248A de 42 pines.
Todo microcontrolador, obedece a un progra- ma que contiene las instrucciones necesarias para realizar el control de los circuitos del televisor. Este programa se corre sincronizadamente, empleando la señal de reloj que genera un cristal de cuarzo.
El cristal de cuarzo, empleado en este mode- lo, es de muy baja frecuencia, 32,768 KHz y se halla colgado entre los pines 6 y 7 del microcon- trolador LC86F3248A mostrado en la figura 4.
El microcontrolador se alimenta por el pin 12 con lo s 5V (1) y se le hace reset por el pin 17.
Emplea el principio del bus I2C con sus dos hilos data (SDA) y clock (SCL) para comunicarse con sus periféricos. Por medio de los hilos SDA1 y SCL1, pines 41 y 42, el micro se comunica con el tuner y con los hilos SDA y SCL, pines 29 y 30, lo hace con el circuito integrado jungla (pines 11 y 12) y con la EEPROM por los pines 5 y 6.
El microcontrolador, dispone de puertos de entrada y de salida análogos o digitales. Los puer- tos análogos de entrada, sirven para detectar el ni- vel de las teclas (KEY) de entrada, pin 16; las se- ñales emitidas por el control remoto, pin 34 y en este caso, las señales de sincronismo horizontal y vertical, pines 20 y 21, que se emplean para posicionar los caracteres sobre la pantalla.
Un ejemplo de puertos de entrada digital, es el pin 31, que sirve para detectar un nivel alto, cuando se incrementan peligrosamente las tensio- nes del flyback, que puedan generar los rayos X.
Algunos puertos de salida análogos, emplean el principio de la modulación por ancho de pulso (PWM), para controlar por ejemplo el nivel de vo- lumen, los switch análogos o digitales para con- mutar audio y video (AV) o realizar los ajustes básicos de geometría, tales como altura, anchura, centrado vertical y horizontal, así como el despla- zamiento de la imagen en estos mismos sentidos.
Los puertos digitales, solo aceptan niveles de entrada, altos o bajos, tales como la fuente de 5V o 0V, la masa. Tal es el caso del pin 7, un puerto der salida que emite la orden de encendido.
En las páginas siguientes, se muestran otras versiones de circuitos integrado jungla, lo mismo que circuitos integrados microcontroladores y ade- más, el circuito integrado ONE CHIP empleado en los modernos televisores PREMIER.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 17 18 1916 20 21222324252627282930313239 38 37404142
MICROCONTROLADOR HYUNDAI
33
3435
36
NC 50/60Hz WOOFFER VOL VOLUME L POWER DEGAUSS GND XTAL1 XTAL2 VDD KEY AFT IN KEY2 NC RESET FIL CVBS IN SYNC. V IN
SDA0IR IN
WOOFFER ON/OFF
MUTEAV2
TV/AV
COM FILTER VOLUME RALARM SYNC. H INR OUTG OUTB OUTBLANK
OSD
NC
SCL0SDA1
SCL1
ENABLE
SVHS
NCSRS
AV1
VOL/MUTE
LC863232A
5V (1)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 17 1819
16 20
2122
23
2425
26
27
2829
3031
32
MICROCONTROLADOR jWIN MODELO JV-TV8021
33
34
35
36 VSS XTAL1 XTAL2
VDD KEY AFT IN KEY2 NC RESET FIL
SDA0IR IN
WOOFFER ON/OFF
MUTEAV2
TV/AV
COM FILTER NC
SCL0
SDA1 SCL1 ENABLE
SVHS
NCSRS
AV1
VOL/MUTE
LC863328B-54D4
5V (1)
SDA0 SCL0 XT1 XT2 KEY
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 17 18 1916 20 21222324252627282930313239 38 37404142
MICROCONTROLADOR TV APEX AT2002
33
3435
36
BASS MUTE SECAM VOLUME POWER KILL GND XTAL1 XTAL2 VDD KEY IN AFT IN KEY2 GND RESET FILT V CHILP SYNC. V IN
IR IN
A1
A2 LED
NC SYNC. H INR OUTG OUTB OUTBLANK
OSD
NC
SCL1
SAFETY
CSID
SFI
LC86F3248A
5V (1) NCNC
SDA0
NC
NC
NC
SDA1SCL1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 17 18 1916 20 21222324252627282930313239 38 37404142
MICROCONTROLADOR HYUNDAI
33
3435
36
NC 50/60Hz WOOFFER VOL VOLUME L POWER DEGAUSS GND XTAL1 XTAL2 VDD KEY AFT IN KEY2 NC RESET FIL CVBS IN SYNC. V IN
SDA0IR IN
WOOFFER ON/OFF
MUTEAV2
TV/AV
COM FILTER VOLUME RALARM SYNC. H INR OUTG OUTB OUTBLANK
OSD
NC
SCL0SDA1
SCL1
ENABLE
SVHS
NCSRS
AV1
VOL/MUTE
LC863232A
5V (1)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 17 1819
16 20
2122
23
2425
26
27
2829
3031
32
MICROCONTROLADOR jWIN MODELO JV-TV8021
33
34
35
36 VSS XTAL1 XTAL2
VDD KEY AFT IN KEY2 NC RESET FIL
SDA0IR IN
WOOFFER ON/OFF
MUTEAV2
TV/AV
COM FILTER NC
SCL0
SDA1 SCL1 ENABLE
SVHS
NCSRS
AV1
VOL/MUTE
LC863328B-54D4
5V (1)
SDA0 SCL0 XT1 XT2 KEY
1,4V
TMPA8823CRNG5AGA SKYWORTH-3703
3,25V 2,5V 3,5V 5,0V 0,0V 5,0V 2,7V 2,1V
OVP 4,8V 0,0V 0,0V
1 2 3 4 5 6 7 8 9SCL1 KEY GNGRESET X-TAL X-TAL
5V 2,2V 2,0V 0,0V TEST DVdd (5V)5V 10
GNG 0,0V 0,0V 11TV GND FBP.IN/SCP OUT12 13 14 15 17 18 1916
1,1V 1,8V H OUT H AFC6,5V 4,2V 4,4VV SAW V OUT 9,0V H VCC 9,0V 2,3VNC Cb 2,3V 20 21 22 23
Y IN 2,3V Cr TV DGNG0,0V C IN2,2V 24 25 26
2,4V 3,4V 2,9VTV DVdd 4,8V 3,6V 3,9V 4,7V 1,8V 4,4V
27ABCL IN 28AUDIO OUT
EXT.V IN TV IN 29 30 31 32
IF VCC (9V) TV OUT SIF OUT EXT.AUDIO IN
39 38 37 36 35 34 33
40 SIF INDC NZPIF PLL
Reg. Filter IF VCC (5V)
Des. Enphasis
IF AGC
IF GND
IF IN41
42
43
44
45
46 IF IN
RF AGC
Y/C VCC (5V)
MONIT. OUT
BLACK DET.
4748
49
50
51
52 AFC FIL.
DC IN
RGB VCC (9V)
R OUT
G OUT
B OUT
TV GND53
5455
56
5758 A GND
A Vdd 5V (1)
SDA0SCL0
5960
61
62
63
64 VOL.MUTE
POWER
FRONT_AV
SYNC. IN
REMOTE IN
SDA1 2,9V2,2V4,4V2,5V2,4V2,4V4,2V2,4V0,0V9,0V2,1V2,0V2,2V0,0V0,0V5,0V
TV AV (SW)
5,0V 5,0V 5,0V2,8V5,0V3,7V
PREMIER CTK2183ST MODELO CTV-150R
ONE CHIP
5,0V 2,1V
INGRESO AL MODO DE SERVICIO DE LOS TELEVISORES CHINOS TELEVISORES JWIN
Procedimiento
Ajustes del AGC ante problemas de Focus y sensibilidad
Paso 1
1.Pulsar la tecla frontal del receptor de VOL- has- ta que éste sea mínimo. A continuación, pulse la tecla MENU del control remoto para obte- ner sobre la pantalla el despliegue del menu PICTURE. Tan pronto el despliegue del menu PICTURE sea obtenido, pulse la secuencia 6 5 6 8 con las teclas numéricas del control remo- to , para ingresar al modo de fábrica (FACTORY). Para salir del modo de fábrica, pulse la tecla REVIEW.
2.Rápidamente conmute entre los modos FACTORY, B/W BALANCE y ADJUST pulsando la tecla del control remoto SLEEP.
3.Estando en los modos FACTORY y B/W BA- LANCE, pulse las teclas de P+ y P- (canales)
para seleccionar un item y Volumen- y Volu- men+ para ajustar el valor de dicho item.
4.Estando en el modo ADJUST de fábrica, pulse la tecla MUTE del control remoto para selec- cionar el menú, las teclas P+ y P- para seleccio- nar el item y las teclas V+ y V- para ajustar el valor de dicho item..
5.Estando en el ADJUST MENU 2, coloque el item SELECT OPTION en 1, usted puede ingresar dentro del menú posterior.
Paso 2
Selecione MENU 1 y busque el iten 0 para che- quear el valor de ajuste que tiene el AGC (entre 0 y 63).
Paso 3
Reduzca el valor del de ajuste del AGC para incrementar su sensibilidad, entre 1 y 2, es una sensibilidad altísima. Seleccione el valor apropia- do, hasta hacer que la llovizna desaparezca. Los valores más recomendados son 21, 23 o 25.
TELEVISORES KALLEY, SIGMA y OLIMPO 1. Por medio del control remoto, pulse las teclas
RECALL y VOLUMEN- al mismo tiempo.
Debe aparecer sobre la pantalla el despliegue FACTORY, indicando que estamos en el modo de servicio.
2. Para ingresar al modo B/W o balance del blan- co, pulse de nuevo la tecla RECALL y VOLU- MEN- al mismo tiempo.
3. Para realizar ajustes de color, y sobre la geome- tría vertical, pulse de nuevo las teclas RECALL y VOLUMEN- al tiempo.
4. Para retornar a la posición original del televi- sor, pulse la tecla RETURN en el control remo- to y apague el televisor.Por medio del control remoto.
AJUSTES y BALANCE de BLANCO y NEGRO (B/W).
a. Modo línea
Estando en el modo de servicio, usted puede cambiar la polarización RGB, así:
S-BRI; Con la tecla 0 del control remoto lo decrementa y con la 1 lo incrementa.
R-BIA; Con 2 lo decrementa y con 3 lo incrementa.
G-BIA; Con 4 lo decrementa y con 5 lo incrementa.
B-BIA; con 6 lo decrementa y con 7 lo incrementa.
b. Ajustes y Balance de blanco y Negro (BW).
Luego de ajustar la polarización RGB, pulse la tecla mute del control remoto, para retornar al modo B/W BALANCE. Luego, pulse las teclas CH+ y CH- para seleccionar los items de la tabla B/W ADJUST y las teclas VOL+ y VOL- para ajustar sus valores.
AJUSTES DE GEOMETRIA
Los preajustes de geometría, están muy rela- cionados con el tipo y estado de CRT empleado.
En el modo ADJUST, se pueden ajustar la altura, la posición de la imagen, el estado de la subimagen, posición de los caracteres (OSD), estado del AGC, etc.
Con las teclas CH+ y CH- se selecciona el item de la tabla ADJUST y con las teclas VOL+ y VOL-, se ajusta el valor del item.
MODO SETUP
En el modo SETUP, usted puede seleccionar las opciones AV/TV, OSD, POWER ON/OF. Pul- sando las teclas CH+ y CH-, puese seleccionarse el item deseado de la tabla SETUP y con las teclas VOL+ y VOL-, ajusta los valores.
TELEVISORES SILVER Y PREMIER Para ingresar al modo de servicio de los tele-
visores SILVER y PREMIER, se emplean los si- guientes pasos:
Paso 1
Pulse en secuencia, las teclas MENU, Q.VIEW y MUTE y ya se halla en el modo FACTORY (de fábrica). Para salir del modo FACTORY (de fábrica), pulse la tecla MENU.
Paso 2
Para seleccionar los diferentes grupos de ajus- te, emplear las teclas numéricas del control remo- to del 1 al 12.
Estando en el menu de FACTORY, se puede seleccionar uno de los 12 grupos de opciones, empleando las tecla numéricas del 1 al 12.
Cada uno de estos 12 grupos de opciones, dispone de 4 a 8 items cuyo valor se halla expresa- do en hexadecimal.
Para seleccionar un item dentro de un grupo, se emplean las teclas CH+ y CH-. El item selec- cionado, aparece en color rojo. Para modificar el valor del item, se emplean las teclas VOL+ y VOL- .
Estando en el modo FACTORY, al pulsar la tecla MUTE, ingresa al modo del Bus I2C libre, donde puede realizar el ajuste del balance de B/W en forma automática. Puede salir de este modo del Bus I2C libre, pulsando de nuevo la tecla MUTE.
Pulsando la tecla AV del control remoto, us- ted puede al menu de ajuste del circuito integrado MTS de sonido.
Se puede navegar por los 12 diferentes gru- pos de opciones, empleando la tecla TIMER. De este modo, si usted se halla en el grupo 5 y pulsa la tecla TIMER, pasará al 4.
A continuación, se suministra un listado de los valores típicos que tiene cada uno de los items en los 12 grupos.
1 2 4 5
RC = 2C GC = 20 BC = 47 GD = 3B BD = 31
0C 1B 03 04 00
3 6B 10 43 20 5B 00 28 28
43 46 15 32 07 0D 3F 3D
20 20 20 27 19 00 1B 11
6 52 0C 8B 5E 0D -- 01
7 2E 07 40 60 20 58 1F 16
10
07 47 40 01 11
00 00 00 28 18 22 16
11 12
09 1c 00 01 08 00 10 00 8
48 51 04 15 2B 01 2B 2B
9 21 26 22 1F 27 26 01 7FNIVELSONIDO
