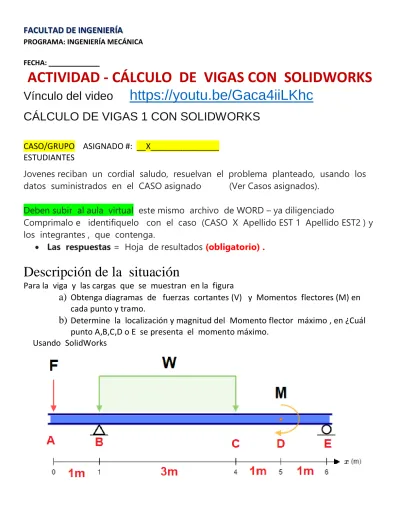

ACTIVIDAD - CÁLCULO DE VIGAS CON SOLIDWORKS

FECHA: _____________

ACTIVIDAD - CÁLCULO DE VIGAS CON SOLIDWORKS

Vínculo del video https://youtu.be/Gaca4iiLKhc

CÁLCULO DE VIGAS 1 CON SOLIDWORKS

CASO/GRUPO ASIGNADO #: __X_______________

ESTUDIANTES

Jovenes reciban un cordial saludo, resuelvan el problema planteado, usando los datos suministrados en el CASO asignado (Ver Casos asignados).

Deben subir al aula virtual este mismo archivo de WORD – ya diligenciado

Comprimalo e identifiquelo con el caso (CASO X Apellido EST 1 Apellido EST2 ) y los integrantes , que contenga.

 Las respuestas = Hoja de resultados (obligatorio) .

Descripción de la situación

Para la viga y las cargas que se muestran en la figura

a) Obtenga diagramas de fuerzas cortantes (V) y Momentos flectores (M) en cada punto y tramo.

b) Determine la localización y magnitud del Momento flector máximo , en ¿Cuál punto A,B,C,D o E se presenta el momento máximo.

Usando SolidWorks

DATOS F (kN) W (kN/m) M (kN*m)

CASO EJEMPLO 60 40 120

PROCEDIMIENTO

Siga las indicaciones consignadas en este video y aplíquelo a su caso :

CÁLCULO DE VIGAS 1 CON SOLIDWORKS LINK DE VIDEO

https://youtu.be/Gaca4iiLKhc

RESPUESTAS

Agregue aquí una imagen en la que se pueda ver las fuerzas resultantes calculada por Solidworks en los apoyos B y E.

Imagen Caso ejemplo

Agregue aquí una imagen el diagrama de cortante indicando valores del Momento

máximo y mínimo calculados con Solidworks.

Imagen Caso ejemplo

Agregue aquí una imagen el diagrama del momento Flector indicando valores máximos y mínimos calculados con Solidworks.

Imagen Caso ejemplo

COMPLETAR LAS CASILLAS RESTANTES EN LAS UNIDADES SOLICITADAS

CADA GRUPO DEBE USAR LOS DATOS ASIGNADOS

Tabla de datos para cada grupo

GRUPO

/CASO F (kN)

W (kN/m)

M (kN*m)

FUERZA RESULTANTE FB (kN)

FUERZA RESULTAN TE FE (kN)

MOMENT O MAX ABSOLUTO (kN*m)

Punto A,B,C,D o E donde se presenta el Momento

Máximo Caso

ejemplo 60 40 120

132 48 72 D

1 65 45 125

2 70 50 130

3 75 55 135

4 80 60 140

5 85 65 145

6 90 70 150

7 95 75 155

8 100 80 160

9 105 85 165

10 110 90 170

11 115 95 175

12 120 100 180

13 125 105 185

14 130 110 190

15 135 115 195

16 140 120 200

17 145 125 205

18 150 130 210

19 155 135 215

20 160 140 220

DISTRIBUCIÓN DE CASOS GRUPOS DE 2 ESTUDIANTES

GRUPO DE 2 ESTUDIANTES LAB D APLICADO G2

GRUPO DE 2 ESTUDIANTES

LAB D APLICADO G1
