1

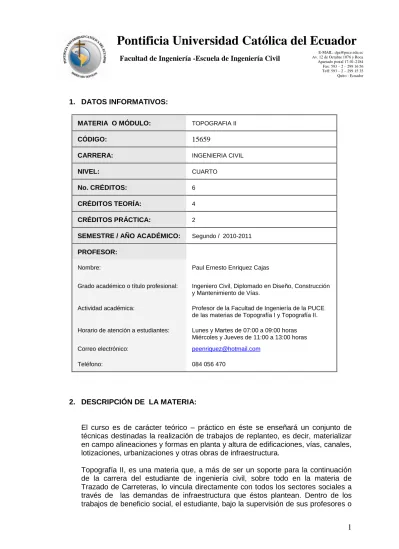

1. DATOS INFORMATIVOS:
MATERIA O MÓDULO: TOPOGRAFIA II
CÓDIGO: 15659
CARRERA: INGENIERIA CIVIL
NIVEL: CUARTO
No. CRÉDITOS: 6
CRÉDITOS TEORÍA: 4
CRÉDITOS PRÁCTICA: 2
SEMESTRE / AÑO ACADÉMICO: Segundo / 2010-2011
PROFESOR:
Nombre: Paul Ernesto Enriquez Cajas
Grado académico o título profesional: Ingeniero Civil, Diplomado en Diseño, Construcción y Mantenimiento de Vías.
Actividad académica: Profesor de la Facultad de Ingeniería de la PUCE de las materias de Topografía I y Topografía II. Horario de atención a estudiantes: Lunes y Martes de 07:00 a 09:00 horas
Miércoles y Jueves de 11:00 a 13:00 horas Correo electrónico: [email protected]
Teléfono: 084 056 470
2. DESCRIPCIÓN DE LA MATERIA:
El curso es de carácter teórico – práctico en éste se enseñará un conjunto de técnicas destinadas la realización de trabajos de replanteo, es decir, materializar en campo alineaciones y formas en planta y altura de edificaciones, vías, canales, lotizaciones, urbanizaciones y otras obras de infraestructura.
Topografía II, es una materia que, a más de ser un soporte para la continuación de la carrera del estudiante de ingeniería civil, sobre todo en la materia de Trazado de Carreteras, lo vincula directamente con todos los sectores sociales a través de las demandas de infraestructura que éstos plantean. Dentro de los trabajos de beneficio social, el estudiante, bajo la supervisión de sus profesores o
2
profesionales de la ingeniería, estará capacitado para realizar replanteos de lotizaciones, urbanizaciones, vías y alcantarillados.
3. OBJETIVO GENERAL:
Desarrollar en el estudiante la capacidad de realizar trabajos de replanteo, tanto de obras lineales como carreteras, vías férreas, canales, edificaciones, etc. y podrá calcular los volúmenes de movimientos de tierras que se producirán cuando se ejecuten las obras.
4. OBJETIVOS ESPECÍFICOS:
Al final del curso el estudiante:
Podrá realizar trabajos de replanteo usando elementos simples como brújulas, cintas, plomadas, piquetas y jalones.
Estará en capacidad de materializar replanteos para vías y obras lineales, utilizando teodolitos y estaciones totales para trabajos de mayor complejidad.
Podrá realizar cálculos de volúmenes de movimiento de tierras, información que es básica para presupuestar y construir.
5. CONTENIDOS
CAPITULO 1.- POLIGONALES ABIERTAS
FECHA Presentación del curso. Objetivos y alcance
18-ene-11
1.1 Poligonal abierta
1.2 Distancias, direcciones y coordenadas de la poligonal abierta
19-ene-11
1.2.1 Ejercicios numéricos de aplicación
1.2.2 Materialización de poligonales abiertas en campo PRACTICA 25-ene-11
1.3 Abscisado de una poligonal abierta
26-ene-11
Ejercicios numéricos de aplicación
1.7 Nivelación de una poligonal abierta PRACTICA 01-feb-11
1.8 Control topográfico y geodésico de una poligonal abierta 02-feb-11 1.8.1 Control topográfico de una poligonal abierta PRACTICA 08-feb-11
Prueba 09-feb-11
CAPITULO 2.- LEVANTAMIENTOS POR FAJAS TOPOGRAFICAS
2.1 Definición de faja topográfica
15-feb-11 2.1,1 Ejemplos de aplicación de la faja topográfica en obras civiles
Examen del Primer Bimestre 16-feb-11
2.2 Levantamiento de secciones transversales PRACTICA 22-feb-11
3
CAPITULO 3.- MOVIMIENTO DE TIERRAS3,1 Introducción al cálculo del movimiento de tierras en base a las
curvas de nivel. (Laterales). PRACTICA 01-mar-11 3,1 Secciones transversales de corte, relleno y mixtas
02-mar-11 3.1.1 Cálculo de colocación teórica de estacas laterales
3.1.2 Areas de las secciones transversales
08-mar-11
3,3 Volúmenes de movimiento de tierras
3.3.1 Volumen entre áreas de corte puro y áreas de relleno puro
3.3.2 Volumen entre áreas de corte y relleno
CAPITULO 4.- REPLANTEO DE CURVAS HORIZONTALES
4,1 Curvas Circulares
09-mar-11
4,2 Elementos de una curva circular.
4,3 Abscisas redondas y fraccionadas.
4,4 Cálculo del Pl y casos especiales.
4,5 Replanteo de curvas circulares
15-mar-11 a) Por coordenadas rectangulares referidas a la tangente
Prueba 16-mar-11
Replanteo de curvas circulares con teodolito, cinta y plomadas. PRACTICA 22-mar-11
Examen del segundo Bimestre 23-mar-11
Replanteo de curvas circulares con teodolito, cinta y plomadas. PRACTICA 29-mar-11 c) Replanteo por coordenadas polares desde el PC y el PT 30-mar-11 Replanteo de curvas circulares con teodolito, cinta y plomadas. PRACTICA 05-abr-11
d) Replanteo desde el PI
06-abr-11
e) Método de tangentes sucesivas
f) Método del cuarto de flecha
g) Replanteo por coordenadas rectangulares globales
h) Ejercicios numéricos
Replanteo de curvas circulares con estación total, cinta y
plomadas. PRACTICA 12-abr-11
CAPITULO 5.- CURVAS DE TRANSICIÓN
5,1 Curvas de Transición
13-abr-11
a) Parábolas y otras curvas
b) Curvas Espirales
5,2
Replanteo de curvas espirales por coordenadas rectangulares
referidas a la tangente
5,3 Cálculo de los elementos de las curvas espirales
Replanteo de curvas de transición usando teodolito PRACTICA 19-abr-11 5,4 Replanteo de curvas espirales por coordenadas polares 20-abr-11 5,5
Replanteo de curvas espirales por coordenadas cartesianas
globales PRACTICA 26-abr-11
Replanteo con estacion total y coordenadas rectangulares PRACTICA 27-abr-11 CAPITULO 6.- TOPOGRAFÍA DE CONSTRUCCIONES
4
6,1 Replanteo de una vivienda, de un edificio, del eje para una calle,para tuberías subterráneas a presión y a gravedad. PRACTICA 03-may-11
Prueba 04-may-11
CAPITULO 7.- PROBLEMA DE LOS TRES PUNTOS
7,1 Resección
10-may-11
7,2 Problema de los tres puntos
7,3 Condiciones de error en la trisección inversa
Resolución del problema de la trisección inversa en el campo. PRACTICA 11-may-11
6. METODOLOGÍA, RECURSOS:
El curso se desarrollará mediante
Exposiciones del profesor
Prácticas de los estudiantes, dirigidas por el profesor
Tareas e investigaciones que deben realizar los estudiantes Los recursos que se utilizarán son:
Equipos de topografía Medios audio visuales
Computadores y software especializado de manejo de topografía
7. EVALUACIÓN: CRONOGRAMA DE EVALUACIONES Primera nota Prueba 9 febrero 2011 Examen 16 febrero 2011 Segunda nota Prueba 16 marzo 2011 Examen 23 marzo 2011 Tercera nota Prueba 4 mayo 2011 Examen 11 mayo 2011
5
La entrega de notas se hará de acuerdo con las fechas que indique la Secretaría de la Facultad de Ingeniería. SISTEMA DE CALIFICACIÓN Prácticas e informes 20 % Tareas e investigaciones 10 % Prueba 30 % Examen 40 % 8. BIBLIOGRAFÍA: Textos de Referencia:
Bannister Arthur, Raymond Stanley and Baker Raymond.- Técnicas Modernas en Topografía. Alfaomega Grupo Editor, S.A. de C.V (2002).
Gándara Marco Enrique.- Topografía Militar. Talleres Gráficos del Estado Mayor General, Quito, Ecuador (1954).
Irvine William.- Topografía. Libros McGraw Hill (1975).
Rayner William, Schmidt Milton.- Fundamentos de Topografía. CECSA México (1978).
Topcon.- Instruction Manual. Electronic Total Station. GTS-230W, Series GST-233W, GST-235W, GST-236W, GST-239W.
Sokkia CO Ltd.- Series 10: SET 210, SET 310, SET 310S, SET 510, SET 510S, SET 610, SET 610S, Electronic Total Station, Operator’s Manual. 2001.
Valdés Doménech Francisco.- Prácticas de Topografía, Cartografía, Fotogrametría. Biblioteca CEAC del Topógrafo. Ediciones CEAC, S.A., 1981. Barcelona (España).
Valdés Doménech Francisco.- Topografía. Biblioteca CEAC del Topógrafo. Ediciones CEAC, S.A., 1981. Barcelona (España).
Textos Recomendados:
León Albuja Marco.- Topografía Práctica.
Leonardo Casanova Matera.- Topografía Plana. Universidad de Los Andes, Facultad de Ingeniería, Departamento de Vías. Impreso en Venezuela. Mérida – 2002.
Wolf Paul R.-Ghilani Charles D. Topografía. Editorial Alfaomega, undécima edición. México D.F. 2009.
6
Sokkia.- Instrumentos de Topografía. Series 10: SET 210, SET 310, SET 310S, SET 510, SET 510S, SET 610, SET 610S, Estación Total Electrónica. Copia digital elaborada por la COTECMI, Representante de SOKKIA en Ecuador. Quito – Ecuador 2003.
Topcon.- Manual de Instrucciones. Estación Total Electrónica. GTS-220W, Series GST-223W, GST-225W, GST-226W, GST-229W. Copia digital elaborada por la Casa Topográfica, Representante de Topcon en Ecuador. Quito – Ecuador 2001.
Aprobado:
Por el Consejo de Escuela
____________________________
f) Director de Escuela fecha: ______________________
Por el Consejo de Facultad
__________________________
f) Decano fecha: ______________________
INFORMACIÓN ADICIONAL PARA LA ELABORACIÓN DEL PROGRAMA
Inicio: 18 de enero de 2011 Fin: 21 de mayo de 2011
7
SEMANA (1 - 17) DOCENTE - ESTUDIANTES (HORAS PRESENCIALES) ESTUDIANTE (HORAS NO PRESENCIALES) EVALUACIONES (N° del tema, unidad, o capítulo descritos en Contenidos) N° de horas de clases teóricas N° de horas de clases prácticas, laboratorios, talleres N° de horas de tutorías especializadasACTIVIDADES (Descripción) N° de horas
1° semana 2 4 2
Tarea: Cálculo de coordenadas de una
poligonal abierta
3 1
2° semana 2 4 2 Tarea: Abscisado de una
poligonal abierta 3 1
3° semana 2 4 2 Tarea: Nivelación de una
poligonal abierta. 3 1
4° semana 2 4 2 Investigación sobre el control
de una poligonal abierta 3 PRUEBA 1
5° semana 2 4 2 Tarea: Dibujo de Fajas
topográficas 3 EXAMEN 2
6° semana 2 4 2 Tarea: Dibujo de Fajas
topográficas 3 2
7° semana 2 4 2 Tarea: Secciones
transversales 3 3
8° semana 2 4 2 Tarea: Volúmenes de
movimiento de tierras. 3 3
9° semana 2 4 2 Tarea: Cálculo de elementos
de la curva circular 3 4
10° semana 2 4 2
Tarea: Tabla de replanteo por coordenadas cartesianas
referidas a la tangente
3 PRUEBA 4
11° semana 2 4 2
Tarea: Tabla de replanteo por coordenadas polares
desde PC y PT
3 EXAMEN 4
8
14° semana 2 4 2
de la curva espiral 3 5
15° semana 2 4 2
Tarea: Tablas de replanteo por coordenadas rectangulares locales, polares y rectangulares
globales
3 5
16° semana 2 4 2 Investigación sobre
Trisección Inversa 6 PRUEBA 6
17° semana 2 4 2 Tarea: Trisección Inversa 6 7
