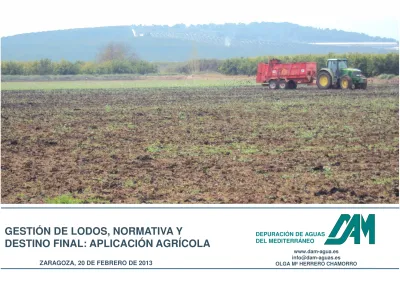

GESTIÓN DE LODOS, NORMATIVA Y DESTINO FINAL: APLICACIÓN AGRÍCOLA

(1)

GESTIÓN DE LODOS, NORMATIVA Y

DESTINO FINAL: APLICACIÓN AGRÍCOLA

ZARAGOZA, 20 DE FEBRERO DE 2013

DEPURACIÓN DE AGUAS DEL MEDITERRÁNEO

www.dam-agua.es [email protected]

(2)

1. CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

2. PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

3. LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

4. METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN AGRICULTURA

5. COSTES DE GESTIÓN DE LOS LODOS

6. CONCLUSIONES Y COMENTARIOS FINALES

(3)

1. CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

2. PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

3. LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

4. METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN AGRICULTURA

5. COSTES DE GESTIÓN DE LOS LODOS DE DEPURADORA

6. CONCLUSIONES Y COMENTARIOS FINALES

(4)

CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

Son los residuos semisólidos, separados del agua residual mediante

diversos procesos de tratamiento

Consecuencia directa de las aguas residuales tratadas en una estación

depuradora de aguas residuales (EDAR)

1

Materia orgánica 72% Calcio 14% Fósforo 5% Nitrógeno 5% Hierro 2% Potasio 1% Elementos traza 1%

(5)

CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

1

GESTIÓN DE LODOS, NORMATIVA Y DESTINO FINAL:

La composición de los lodos de depuradora no difiere del resto de

(6)

CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

1 La valorización agrícola de los biosólidos permite

que un residuo se transforme en un recurso

APLICACIÓN AGRÍCOLA

DE BIOSÓLIDOS

RESIDUO

PROBLEMA

RECURSO

BENEFICIO

(7)

CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

1 Biosólidos. Sí un recurso….. Pero nuestros

agricultores tienen dudas……

- Viene de la ciudad, ¿qué será?

- Seguro que tiene un montón de cosas raras…

- Si me lo regalan, seguro que muy bueno no será…

- ¿Cómo y a qué dosis se aplica…?

……Y finalmente…..

- Me voy a esperar a que mi vecino lo utilice

y luego veré….

(8)

1. CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

2. PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

3. LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

4. METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN AGRICULTURA

5. COSTES DE GESTIÓN DE LOS LODOS DE DEPURADORA

(9)

PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

2 Producción de biosólidos en Europa

Producción Biosólidos Europa :

9.050.181 TnMS /año

36.200.724 TnMH /año

PAIS

Producción Biosólidos

TMS / año

Austria

266.100 Bélgica

102.566 Dinamarca

140.021 Finlandia

147.000 Francia

910.255 Alemania

2.059.351 Grecia

125.977 Irlanda

42.147 Italia

1.070.080 Luxemburgo

7.750 Paises Bajos

550.000 España

759.915 Suecia

210.000 Reino Unido

1.544.919 Bulgaria

29.987 República Checa

220.700 Hungria

128.380 Polonia

523.674 Rumania

137.145 Eslovenia

19.434 Eslovaquia

54.780

(10)

PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

2 Producción de biosólidos en España

Producción Biosólidos España :

759.915 TMS /año

3.039.660 TMH/año

CCAA

Producción Biosólidos

TMS / año

Andalucía

113.713 Aragón

28.527 Asturias (Principado de)

9.997 Balears (Illes)

20.333 Canarias

16.910 Cantabria

21.021 Castilla y León

22.045 Castilla-La Mancha

56.000 Cataluña

136.738 Comunitat Valenciana

99.839 Extremadura

36.000 Galicia

18.195 Madrid (Comunidad de)

105.250 Murcia (Región de)

25.450 Navarra (Comunidad Foral de)

7.300 País Vasco

37.347 Rioja (La)

5.250 TOTAL TMS/ año

759.915 Fuente: Asociación Española de Abastecimiento de

Agua y Saneamiento (AEAS) 2010

(11)

PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

2

(12)

PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

2

(13)

PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

2 Principales alternativas de gestión biosólidos en Europa

AGRICULTURA VERTEDERO

INCINERACIÓN

COMPOSTAJE / OTROS

(14)

PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

2 Principales alternativas de gestión biosólidos en España

Fuente: Asociación Española de Abastecimiento de

Agua y Saneamiento (AEAS) 2010

(15)

GESTIÓN DE LODOS, NORMATIVA EUROPEA Y DESTINO FINAL:

1. CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

2. PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

3. LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

4. METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN AGRICULTURA

5. COSTES DE GESTIÓN DE LOS LODOS DE DEPURADORA

(16)

LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

3 Aplicación biosólidos en agricultura

Legislación Europea:

Directiva 86/278/CEE

del Consejo, de 12 de junio de 1986, relativa a la

protección del medio ambiente y, en particular, de los suelos, en la utilización de

los lodos de depuradora en agricultura.

4º Borrador de Directiva sobre aplicación agrícola de lodos

Directiva 91/676/CEE

, de 12 de diciembre, relativa a la protección de las aguas

contra contaminación producida por nitratos de origen agrícola.

Reglamento (CE) nº 2003/2003

del Parlamento Europeo y del Consejo de 13 de

octubre de 2003 relativo a los abonos.

Gestión de residuos

Directiva 2008/98/CE

del Parlamento Europeo y del Consejo, de 19 de

noviembre de 2008

Directiva 1999/31/CE

del Consejo, de 26 de abril 1999, relativa al vertido de

residuos

DECISIÓN DEL CONSEJO de 19 de diciembre de 2002

por la que se

establecen los criterios y procedimientos de admisión de residuos en los

vertederos

Directive 2000/76/EC

of the European Parliament and of the council of 4

(17)

LEGISLACIÓN APLICABLE A LOS BIOSÓLIDOS EN EUROPA

3 NORMATIVA ACTUAL

DIRECTIVA 86/278/CEE

No contempla aspectos agronómicos

Únicamente regula el contenido en metales pesados y sus aportaciones al suelo

No contempla otros usos al terreno

NORMATIVA PROPUESTA 4º BORRADOR DE DIRECTIVA SOBRE APLICACIÓN AGRÍCOLA DE LODOS

Se diferencia entre tratamiento avanzado y convencional de los lodos,

condicionando el uso posterior de los mismos

Se definen dos tipos de usos del suelo (agrícola y no agrícola)

Se reducen las concentraciones máximas permitidas para los metales pesados

en el lodo y en el suelo

Se introduce la determinación de valores límite para compuestos persistentes,

tóxicos y bioacumulables orgánicos y ciertos surfactantes

Se limita el contenido de microorganismos patógenos ( Eschericia Coli ,

Salmonella spp y Clostridium perfringens)

Define los métodos de muestreo y análisis de los suelos y los lodos, así como la

frecuencia de los mismos

DEFICIENCIAS

(18)

LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

3 Aplicación biosólidos en agricultura

Legislación Española:

Real Decreto 1310/1990,

de 29 de octubre, por el que se regula la utilización de

los lodos de depuradora en el sector agrario.

Orden de 26 de octubre de 1993,

sobre utilización de lodos de depuración en

el sector agrario.

Proyecto de Orden

sobre utilización de lodos de depuración en el sector

agrario

II Plan Nacional de Lodos de depuradora de Aguas Residuales (2007-2015).

Real Decreto 261/1996

, de 16 de febrero, sobre protección de las aguas contra

la contaminación producida por los nitratos procedentes de fuentes agrarias.

Gestión de residuos

Ley 22/2011

, de 28 de julio, de residuos y suelos contaminados.

Real Decreto 1481/2001,

de 27 de diciembre, por el que se regula la

eliminación de residuos mediante depósito en vertedero.

(19)

LEGISLACIÓN APLICABLE A LOS BIOSÓLIDOS EN EUROPA

3 NORMATIVA ACTUAL

Orden de 26 de octubre de 1993, sobre utilización de lodos de depuración

en el sector agrario.

Normativa muy ambigua o poco clara en muchos aspectos

En muchos aspectos insuficiente

Ha derivado en que las Comunidades Autónomas regulen de forma

independiente y de forma muy dispar

NORMATIVA PROPUESTA

Proyecto de orden sobre utilización de lodos de depuración en el sector

agrario

Se intenta mejorar la información, en cuanto a tratamiento, producción y

trazabilidad de los lodos

Se crea la figura de "operador de lodos"

Acota un poco más el concepto de lodo tratado

Se incluyen parámetros microbiológicos

Obligatoriedad de declarar la gestión en la Comunidad Autónoma de destino

donde se aplican los lodos

DEFICIENCIAS

(20)

LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

3 Legislación Española:

LEY 22/2011, DE 28 DE JULIO, DE RESIDUOS Y SUELOS CONTAMINADOS.

Capítulo III. Régimen de autorización y comunicación de las actividades de producción y gestión de

residuos.

Artículo 27. Autorización de las operaciones de tratamiento de residuos.

1. Quedan sometidas a régimen de autorización por el

órgano ambiental competente de la Comunidad

Autónoma donde están ubicadas, las instalaciones donde vayan a desarrollarse operaciones de

tratamiento de residuos

, incluido el almacenamiento en el ámbito de la recogida en espera de

tratamiento, así como la ampliación, modificación sustancial o traslado de dicha instalación.

2. Asimismo, deberán obtener autorización las personas

físicas o jurídicas para realizar una o varias

operaciones de tratamiento de residuos

. Estas autorizaciones serán concedidas por el

órgano

ambiental competente de la Comunidad Autónoma donde tengan su domicilio los solicitantes y

serán válidas para todo el territorio español

. Las Comunidad Autónomas no podrán condicionar el

otorgamiento de la autorización prevista en este apartado a que el solicitante cuente con instalaciones

para el tratamiento de residuos en su territorio.

3. En aquellos casos en que la persona física o jurídica que solicite la autorización para realizar una o

varias operaciones de tratamiento de residuos

sea titular de la instalación

de tratamiento donde vayan

a desarrollarse dichas operaciones, el órgano ambiental competente de la Comunidad Autónoma donde

está ubicada la instalación concederá

una sola autorización que comprenda la de la instalación y la

de las operaciones de tratamiento

.

(21)

LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

3 Aplicación biosólidos en agricultura

Legislación Aragón:

Decreto 2/2006, de 10 de enero, del Gobierno de Aragón, por el que se

aprueba el Reglamento de la producción, posesión y gestión de residuos

industriales no peligrosos y del régimen jurídico del servicio público de

eliminación de residuos industriales no peligrosos no susceptibles de

valorización en la Comunidad Autónoma de Aragón

Decreto 49/2000,

de 29 de febrero del gobierno de Aragón.

ORDEN de 11 de diciembre de 2008, del Consejero de Agricultura y

Alimentación, por la que se designan y modifican las zonas vulnerables a

la contaminación de las aguas por nitratos procedentes de fuentes

agrarias en la Comunidad Autónoma de Aragón.

Será necesario adecuar el actual Decreto a la

nueva Ley de Residuos

(22)

1. CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

2. PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

3. LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

4. METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

5. COSTES DE GESTIÓN DE LOS LODOS DE DEPURADORA

(23)

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

4 A

S

E

S

O

R

A

M

IE

N

T

O

T

É

C

N

IC

O

Muestreo y analítica del suelo receptor

Solicitud de aplicación de fango por parte del agricultor

Realización del informe de dosificación

Transporte del fango a la parcela

Aplicación del fango en la parcela

Gestión de la documentación

Seguimiento agronómico continúo

(24)

METODOLOGÍA DE APLICACIÓN DE LOS BIOSÓLIDOS

EN AGRICULTURA

4 AGRICULTOR

DAM

ANALITICA DEL SUELO Y ELABORACIÓN FICHA MUESTREO

CUMPLE REAL DECRETO 1310/90

SI NO

Se le suministra al agricultor el lodo para su aplicación

directa en agricultura

No se le suministra al agricultor el lodo para su

aplicación directa en agricultura

ANALITICA DEL LODO

CUMPLE REAL DECRETO 1310/90

NO SI No es posible su gestión para aplicación directa en agricultura Es posible su gestión para aplicación directa en agricultura DAM realiza para el agricultor:

• Informe de Dosificación y

Recomendaciones para el agricultor

• Analíticas de Suelo y Lodos • Transporte Lodo a Finca • Aplicación del lodo

• Seguimiento agronómico continuo

DAM realiza para la Administración en cumplimiento de la Orden 26 de Octubre de 1993: • Fichas Semestrales • Censos EDAR Administración competente Administración competente AUTORIZACIÓN APLICACIÓN AGRÍCOLA DE LODOS

SOLICITAR APLICACIÓN LODOS

ADJUNTAR INFORMACIÓN CATASTRAL

M

et

od

ol

og

ía

A

p

lic

a

ci

ón

A

g

rí

co

la

d

e

Lo

d

os

CONVENIOS DE COLABORACIÓN: CENTRO INVESTIGACIONES AGRARIAS

(25)

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

4 Factores a considerar para una correcta gestión agrícola de los

biosólidos

Los lodos deben cumplir con lo establecido en la normativa vigente

Asesoramiento y divulgación a los agricultores y atención personalizada

El transporte y la aplicación deben realizarse con equipos específicos

Evitar acopios en lugares que supongan un riesgo medioambiental

Integración del aporte de nutrientes del lodo en el plan de fertilización de los

cultivos

Asegurar el reparto de las dosis recomendadas

Se deben cumplir los siguientes objetivos: Rentabilidad para el agricultor,

mantenimiento de la fertilidad del suelo y minimizar el impacto ambiental

(26)

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

4 Mejoras en la metodología de aplicación directa en agricultura

desarrolladas por DAM

Camión dotado de sistema de distribución de lodos

para transporte y aplicación

Sistema GPS para gestión y control del transporte y aplicación

Sistema de Información Geográfica (GIS) para la gestión

de la información relativa a la aplicación agrícola de los lodos

(27)

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

4 Ejemplos de aplicación directa de biosólidos en agricultura

Aplicación de gallinaza

Aplicación de lodo

Cultivo: Guisantes

(28)

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

4 Ejemplos de aplicación directa de biosólidos agricultura

Cultivo: Cebada

(29)

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

4 Ejemplos de aplicación directa de biosólidos en agricultura

LECHUGA

MELOCOTONES

PARAGUAYOS

CHUFA

(30)

4 Correcta

gestión

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

(31)

4 Correcta

gestión

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

(32)

4 Correcta

gestión

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

(33)

4 ????

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

(34)

4 ????

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

(35)

4 ????

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

(36)

4 Ensayos realizados por DAM en el campo de la aplicación directa

en agricultura de lodos de depuradora

Valorización agronómica de lodos de la EDAR de Logroño en

VIÑA

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

(37)

4 Ensayos realizados por DAM en el campo de la en aplicación

directa en agricultura de lodos de depuradora

Valorización agronómica de lodos de la EDAR de Logroño en

VIÑA

Debido a la aplicación de lodos de depuradora, la producción

de uva aumentó un 44% respecto al testigo

La calidad de la uva no resultó afectada (acidez y ºBrix)

Los lodos aplicados a unas dosis basadas en criterios

agronómicos no presentan riesgo de toxicidad en el producto

final a comercializar.

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

(38)

4 Ensayos realizados por DAM en el campo de la en aplicación

directa en agricultura de lodos de depuradora

Valorización agronómica de lodos de la EDAR de Logroño en

CEREAL

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

(39)

4 Ensayos realizados por DAM en el campo de la en aplicación

directa en agricultura de lodos de depuradora

Valorización agronómica de lodos de la EDAR de Logroño en

CEREAL

El rendimiento de grano del cereal abonado con biosólidos fue:

• un 85% superior al del testigo

• un 14% superior al de fertilización mineral

Los resultados de los ensayos reseñados evidencian, el alto

interés que presenta el uso agrícola de los lodos de

depuración

METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN

AGRICULTURA

(40)

1. CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

2. PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

3. LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

4. METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN AGRICULTURA

5. COSTES DE GESTIÓN DE LOS LODOS DE DEPURADORA

(41)

COSTES DE GESTIÓN DE LOS LODOS DE DEPURADORA

5 Comparativa de los costes de inversión y explotación de las

diferentes alternativas de gestión en Europa

Es importante destacar que una misma alternativa de gestión

puede no tener el mismo coste de explotación según donde

se desarrolle

TECNOLOGIA

España Reino Unido Dinamarca Austria

Coste público Explotación Explotación Explotación Explotación

€/tMH €/tMH €/tMH €/tnMH

SECADO

50-70

69-184

74-107

-

Subvención energía, emisiones

INCINERACIÓN

51-74

103,5-184

98 45-180

Emisiones

COMPOSTAJE

21-40

57,5-138

68 41,4-69

Emisiones CO2,_olores

APLICACIÓN DIRECTA EN AGRICULTURA

15-20

34,5-92

-

23-115

Riesgo ambiental y olores

(42)

COSTES DE GESTIÓN DE LOS LODOS DE DEPURADORA

5 Costes relacionados con la aplicación directa en agricultura de los

lodos de depuradora

El transporte

supone el 60%

del coste !!!

Concepto Factores que intervienene Observaciones

Tipo de almacenamiento en EDAR Distancia a los terrenos de cultivo Acceso a las fincas

Precio combustibles Tamaño de las parcelas Legislación aplicable Tipo de suelo

Manejo de los cultivos

Analíticas fango Legislación aplicable Según la legislación que aplique, el coste analítico (parámetros y frecuencia de análisis) puede verse muy incrmentado

% ms de los lodos a aplicar Tipo de cultivo

Personal técnico: elaboración de informes de dosificación, control gestión y

asesoramiento a agricultores

Personal para toma de muestras y control en campo

Administración y varios Oficina, comunicaciones, mantenimiento

Otros gastos asociados Licencias, autorizaciones, seguros, medidas _{a adoptar para evitar molestias, etc}

La aplicación directa requiere una

autorización como gestor de residuos Minimizar al máximo las posibles

molestias que puede ocasionar esta práctica, en muchas ocasiones, encarece la gestión

Aplicación al terreno

Es importante contar con equipos específicos para, ya que los equipos utilizados para espacir estiercol no suelen funcionar correctamente

Personal Muy importante contar con personal _{especializado} Transporte Muy variable _{Supone un 60% del coste global} Analíticas suelo Según la legislación que aplique, el coste analítico (parámetros y frecuencia de

(43)

1. CARACTERÍSTICAS DE LOS LODOS DE DEPURADORA

2. PRODUCCIÓN Y DESTINO DE LOS LODOS DE DEPURADORA

3. LEGISLACIÓN APLICABLE A LOS LODOS DE DEPURADORA

4. METODOLOGÍA DE APLICACIÓN DE LOS LODOS EN AGRICULTURA

5. COSTES DE GESTIÓN DE LOS LODOS DE DEPURADORA

(44)

CONCLUSIONES Y COMENTARIOS FINALES

6 Hay que ir hacia una

gestión integrada de los biosólidos:

• Buena gestión de vertidos a los sistemas de alcantarillado

• Elección del mejor método posible de estabilización del lodo

• Optimizar la deshidratación de los lodos generados

• Si son necesarios post-tratamientos, intentar integrarlos en el diseño de las

instalaciones

• Gestionar los lodos según la siguiente jerarquía de prioridades:

• 1. Valorización (Aplicación directa o compostaje)

• 2. Aprovechamiento energético

• 3. Eliminación

(45)

CONCLUSIONES Y COMENTARIOS FINALES

6 No vale “copiar” modelos de gestión

.

La aplicación directa en agricultura, está muy condicionada (económica, agronómica y

medioambientalmente) por las características de la zona donde se va a desarrollar.

Los

lodos de depuradora

, a través de una correcta gestión y minimizando

los posibles riesgos, pueden suponer una

excelente enmienda orgánica

y un fertilizante

para nuestros suelos

Para que la aplicación directa de biosólidos en agricultura sea una

práctica agraria

sostenible

, se requiere de un

manual o código de buenas prácticas agrarias

, que se

(46)

CONCLUSIONES Y COMENTARIOS FINALES

6 Es recomendable contar con alternativas de gestión (plantas de almacenamiento temporal,

plantas de tratamiento) para cubrir épocas en las que la agricultura no de cabida a estos lodos

(condiciones climatológicas, épocas de abonado, manejo de los cultivos, posibles molestias

ocasionadas, etc.).

Para EDARs con

elevadas producciones

de lodos, la aplicación directa en agricultura, no es

recomendable que sea la única alternativa de gestión

Considerando todos los factores mencionados, y siempre en los casos en que esta vía sea

posible por su entorno, la aplicación directa de lodos en agricultura puede suponer la solución
