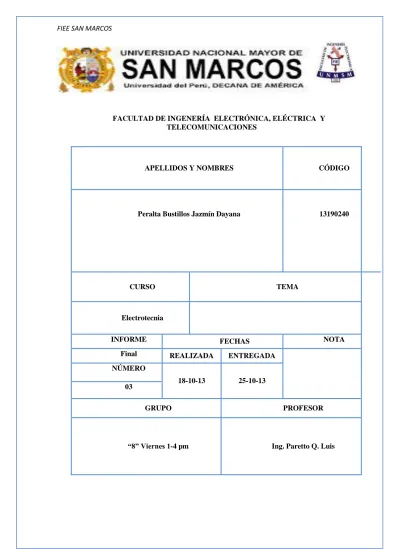

FACULTAD DE INGENERÍA ELECTRÓNICA, ELÉCTRICA Y TELECOMUNICACIONES
APELLIDOS Y NOMBRES CÓDIGO
Peralta Bustillos Jazmín Dayana 13190240
CURSO TEMA
Electrotecnia
INFORME FECHAS NOTA
Final REALIZADA ENTREGADA
NÚMERO
18-10-13 25-10-13 03
GRUPO PROFESOR
I. OBJETIVOS:
Usar el código de colores para determinar el valor de las resistencias. Uso de ohmímetro para chequear conductividad y medir resistencias. Verificar el estado de la caja de décadas de resistencias
Otros usos de ohmímetro.
II. INTRODUCCION TEORICA
RESISTENCIAS ELÉCTRICAS
Se denomina resistencia eléctrica, R, de una sustancia, a la oposición que encuentra la corriente eléctrica para recorrerla. Su valor se mide en ohmios y se designa con la letra griega omega mayúscula (Ω). La materia presenta 4 estados en relación al flujo de electrones. Éstos son Conductores, Semi-conductores, Resistores y Dieléctricos. Todos ellos se definen por el grado de oposición a la corriente eléctrica (Flujo de Electrones).
Esta definición es válida para la corriente continua y para la corriente alterna cuando se trate de elementos resistivos puros, esto es, sin componente inductiva ni capacitiva. De existir estos componentes reactivos, la oposición presentada a la circulación de corriente recibe el nombre de impedancia.
Según sea la magnitud de esta oposición, las sustancias se clasifican en conductoras, aislantes y semiconductoras. Existen además ciertos materiales en los que, en determinadas condiciones de temperatura, aparece un fenómeno denominado superconductividad, en el que el valor de la resistencia es prácticamente nula.
La resistencia eléctrica se mide con el Ohmímetro es un aparato diseñado para medir la resistencia eléctrica en ohmios. Debido a que la resistencia es la diferencia de potencial que existe en un conductor dividida por la intensidad de la corriente que pasa por el mismo, un ohmímetro tiene que medir dos parámetros, y para ello debe tener su propio generador para producir la corriente eléctrica.
ASOCIACIÓN DE RESISTENCIAS
Las formas más comunes de conectar resistencias entre sí son las asociaciones serie, paralelo y mixta. A estas formas hay que añadir las asociaciones en estrella y en triángulo y la asociación puente. Seguidamente se comentan las características de cada una de ellas comenzando con el concepto de resistencia equivalente.
ASOCIACIÓN SERIE
Dos o más resistencias se encuentran conectadas en serie cuando al aplicar al conjunto una diferencia de potencial, todas ellas son recorridas por la misma corriente.
Para determinar la resistencia equivalente de una asociación serie imaginaremos que las resistencias, están conectadas distintas diferencias de potencial, Un. Si aplicamos la segunda
ley de Kirchhoff a la asociación en serie tendremos:
Aplicando la ley de ohm:
En la resistencia equivalente:
Y eliminando la intensidad:
Por lo tanto la resistencia equivalente a n resistencias montadas en serie es igual a la suma de dichas resistencias.
ASOCIACIÓN PARALELO
Dos o más resistencias se encuentran en paralelo cuando tienen dos terminales comunes de modo que al aplicar al conjunto una diferencia de potencial, UAB, todas la resistencias tienen
la misma caída de tensión, UAB.
Para determinar la resistencia equivalente de una asociación en paralelo imaginaremos que las resistencias, están conectadas a la misma diferencia de potencial mencionada, UAB, lo que
originará una misma demanda de intensidad,
I. Esta intensidad se repartirá en la asociación por cada una de sus resistencias de acuerdo con la primera ley de Kirchhoff:
En la resistencia equivalente se cumple:
Igualando ambas ecuaciones y eliminando la tensión UAB:
De donde:
Por lo que la resistencia equivalente de una asociación en paralelo es igual a la inversa de la suma de las inversas de cada una de las resistencias.
CÓDIGO DE COLORES
Las resistencias (resistores) son fabricados en una gran variedad de formas y tamaños. En los más grandes, el valor de la resistencia se imprime directamente en el cuerpo de la resistencia, pero en las más pequeñas, esto no se puede hacer.
Sobre estas resistencias se pintan unas bandas de colores. Cada color representa un número que se utiliza para obtener el valor final de la resistencia. Las dos primeras bandas indican las dos primeras cifras del valor de la resistencia, la tercera banda indica por cuanto hay que multiplicar el valor anterior para obtener el valor final de la resistencia.
La cuarta banda nos indica la tolerancia y si hay quinta banda, ésta nos indica su confiabilidad.
Color 1era y 2da
banda 3ra banda 4ta banda
1era y 2da cifra significativa Factor multiplicador Tolerancia % Plata 0.01 +/- 10 Oro 0.1 +/- 5
Negro 0 x 1 Sin color +/- 20
Marrón 1 x 10 Plateado +/- 1 Rojo 2 x 100 Dorado +/- 2 Naranja 3 x 1,000 +/- 3 Amarillo 4 x 10,000 +/- 4 Verde 5 x 100,000 Azul 6 x 1,000,000 Violeta 7 Gris 8 x 0.1 Blanco 9 x 0.01 IV. MATERIALES: Multímetro analógico Resistencias (10)
Potenciómetros (2)
Una caja de década de resistencias (FOK-GYME, HICKOK).
Conectores cortos, largos.
Puntas de prueba para el multímetro.
V. PROCEDIMIENTO:
1. Determine el valor de las resistencias por uso del código de colores, o por cualquier otro código que estas muestran. (Ordenar de forma creciente del valor resistivo) 2. Verificar el estado de la caja de década de resistencias. Llenar tabla 2.
a) Medir y anotar la resistencia Rab, conectando al ohmímetro entre a y b, seguidamente, varia al potenciómetro en todo su rango, observe que sucede. Llenar tabla 1.
b) Conecte el instrumento entre los puntos a y x del potenciómetro, gire el control en sentido horario mida y anota Rax, y en base a cálculos determinar el valor de Rbx. c) Conecta el ohmímetro entre a y x, enseguida gire el control del potenciómetro hasta 1/4 del corrido. Explique qué sucede (Ídem para 1/2 del recorrido).
TABLA 1
RESISTOR R1 R2 R3 R4 R5 R6 R7 R8
TEORICO 160Ω 220Ω 300Ω 390Ω 470Ω 3.3KΩ 8.2KΩ 100KΩ MEDIDO 150 Ω 200 Ω 280 Ω 370 Ω 460Ω 3KΩ 8.1KΩ 96KΩ
RESISTOR R9 R10 P1ab P2ab P1(a-x) P2(a-x)
TEORICO 690Ω 3.3MΩ 10KΩ 20KΩ 1/4P1 1/2P1 1/4P2 1/2P2 MEDIDO 680Ω 2.9MΩ 9KΩ 21KΩ 3.2KΩ 4.5KΩ 5.5KΩ 10KΩ TABLA 2 Década 0 1 2 3 4 5 6 7 8 9 % operatividad X1 Ω 0 Ω 1 Ω 2 Ω 3 Ω 4 Ω 5 Ω 6 Ω 7 Ω 8 Ω 9 Ω 100% X10 Ω 0 Ω 5.5 Ω 18 Ω 27 Ω 33 Ω 45 Ω 56 Ω 62 Ω 77 Ω 85 Ω 20% X100Ω 0 Ω 100 Ω 200 Ω 300 Ω 400 Ω 500 Ω 600 Ω 690 Ω 790 Ω 890 Ω 100% X1KΩ 0 Ω 900 Ω 1850 Ω 2.8 K Ω 3.8 K Ω 4.7 K Ω 5.7 K Ω 6.7 K Ω 7.75 K Ω 8.7 K Ω 40% X10KΩ 0 Ω 10K Ω 19K Ω 29 KΩ 39 K Ω 48 K Ω 59 K Ω 68 K Ω 79K Ω 88 K Ω 100%
TABLA 3
TABLA 4
Resistores R6 R7 R8 Config. Delta Config. Estrella Teórico 8.2 KΩ 3.3 KΩ 100 KΩ 7.5 kΩ 3.2 kΩ 10.3 kΩ 11.5 KΩ 108.2 KΩ 103.3 KΩ Medido 8.1 kΩ 3 kΩ 96 kΩ 7.5 KΩ 3.1 KΩ 10.2 KΩ 11.2 KΩ 100 KΩ� 100 KΩ
Terminales //// //// //// A-B A-C B-C A-B A-C B-C
VI. CUESTIONARIO:
DETERMINE EL VALOR DE LA SIGUIENTES RESISTENCIA CUYOS COLORES SON LOS SIGUIENTES:
Rojo, verde, amarillo, dorado R=250k ohm ±5 % Amarillo, violeta, naranja, oro, marrón R=47.3 ohm ± 1%
Naranja, blanco, negro R=39 ohm ± 20% Azul, gris, marrón, plateado R=680 ohm ± 10%
COMO SE REPRESENTARIA USTED MEDIANTE EL CODIGO DE COLORES DE LAS SIGUIENTES RESISTENCIAS:
856kΩ 2%: Gris, verde, azul, naranja, rojo. 234Ω 0.5%: Rojo, naranja, amarillo, negro, verde. 9.56Ω 1%: Blanco, verde, azul, plata, marrón.
RESISTENCIA R1 R2 R3 R Serie R4 R5 R Paralelo TEÓRICO 160Ω 220Ω 300Ω 680Ω 8.2 KΩ 100 KΩ 7.6 KΩ
470Ω 10%: Amarillo, violeta, negro, negro, plata
¿PODRÁ USTED UTILIZAR RESISTENCIAS DE ALAMBRE EN SISTEMAS DE ALTA FRECUENCIA? ¿POR QUÉ?
Resistencias de carbón
Hay dos tipos de resistencias fijas de carbón, las aglomeradas y las de capa o película. En las aglomeradas, el elemento resistivo es una masa homogénea de carbón, mezclada con un elemento aglutinante y fuertemente prensada en forma cilíndrica. Los terminales se insertan en la masa resistiva y el conjunto se recubre con una resina aislante de alta disipación térmica. Existe otro método de fabricación de las resistencias de carbón que consiste en recubrir un tubo o cilindro de porcelana con una capa o película de carbón, o haciendo una ranura en espiral sobre la
porcelana y recubriéndola luego con la película de carbón, quedando parecida a una bobina. Estas son las resistencias de bajo vatiaje como las de 1/8, 1/4, 1/3, 1/2, 1 y 2 vatios
Resistencias de alambre
Se construyen con un alambre de aleación de níquel y cromo u otro material con características eléctricas similares. El alambre se enrolla sobre un soporte aislante de cerámica y luego se recubre con una capa de esmalte vítreo, con el fin de proteger el alambre y la resistencia contra golpes y corrosión. Son resistencias hechas para soportar altas temperaturas sin que se altere su valor. Por tanto, corresponden a los vatiajes altos como 5, 10, 20, 50 y más vatios.
De estos dos tipos de resistencias las resistencias de mayor valor van a serla de mayor vatiaje puesto que van a disipar mayor calor, ahora para los sistemas de alta frecuencia el vatiaje es alto como por ejemplo en un amplificador lo cual hace que se necesite una mayor resistencia y estas sedan en las resistencias de alambre
ENTRE UN PUENTE Y UN OHMÍMETRO ¿CUÁL DE LOS INSTRUMENTOS ESCOGERÍA USTED PARA MEDIR RESISTENCIAS CON MAYOR EXACTITUD?
De preferencia es recomendable usar el ohmímetro ya que da una medida más exacta, pues para medir la resistencia con este instrumento se tiene que retirar la resistencia fuera del circuito esto para que los otros componentes no influyan así se obtiene una medida más exacta.
OHMÍMETRO
Es un arreglo de los circuitos del Voltímetro y del Amperímetro, pero con una batería y una resistencia. Dicha resistencia es la que ajusta en cero el instrumento en la escala de los Ohmios cuando se cortocircuitan los terminales. En este caso, el voltímetro marca la caída de voltaje de la batería y si ajustamos la resistencia variable, obtendremos el cero en la escala.
Generalmente, estos instrumentos se venden en forma de Multímetro el cual es la combinación del amperímetro, el voltímetro y el Ohmímetro juntos.
USO DEL OHMÍMETRO
La resistencia a medir no debe estar conectada a ninguna fuente de tensión o a ningún otro elemento del circuito, pues causan mediciones inexactas.
Se debe ajustar a cero para evitar mediciones erráticas gracias a la falta de carga de la batería. En este caso, se debería de cambiar la misma. Al terminar de usarlo, es
más seguro quitar la batería que dejarla, pues al dejar encendido el instrumento, la batería se puede descargar totalmente.
UTILIDAD DEL OHMÍMETRO
Su principal función consiste en conocer el valor Óhmico de una resistencia desconocida y de esta forma, medir la continuidad de un conductor, y por supuesto detectar averías en circuitos desconocidos dentro los equipos.
VII. CONCLUSIONES:
La ley de ohm se cumple en los circuitos de corriente cotinua.
Cuando se cambia el rango de resistencia se hace un nuevo ajuste del multimetro a cero.
Nunca se usa el multimetro con un aparato que este conectado a enchufes. Verificar la correcta asociacion del amperimetro a la hora de la medicion, para
evitar dañar al instrumento .
Tener cuidado con la polaridad al medir el voltaje, para el caso de los
multimetros digitales no hay mucho problema, pero si fuese analogico podria dañarse.
No siempre las medidas teoricas corresponden con las medidas experimentales; porque al medir una resistencia por su codigo de colores tiene un porcentaje de error.
