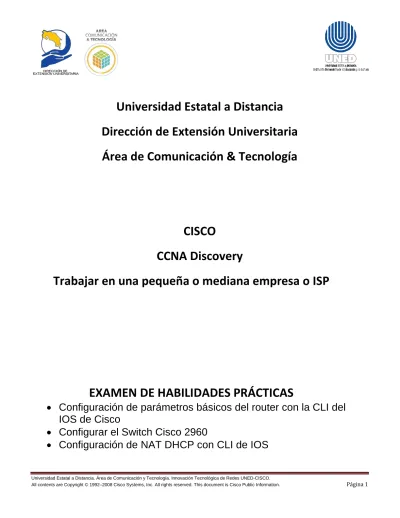

Universidad Estatal a Distancia
Dirección de Extensión Universitaria
Área de Comunicación & Tecnología
CISCO
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
EXAMEN DE HABILIDADES PRÁCTICAS
Configuración de parámetros básicos del router con la CLI del
IOS de Cisco
Configurar el Switch Cisco 2960
Examen de habilidades Prácticas
CISCO CCNA 2
Estudiante: ___________________________________________________________________________________
Objetivo:
Aplicar los conocimientos adquiridos en enrutamiento para trabajar en una pequeña o mediana empresa o ISP, mediante la configuración de un router y un switch.
Subnet
Generar el diagrama físico y lógico de una red para pequeña o mediana empresa o ISP. Crear las subredes necesarias de acuerdo al diagrama lógico.
Router
Configurar el nombre de host del dispositivo para un router.
Configurar las contraseñas de la consola, del modo EXEC privilegiado y de VTY. Configurar las interfaces seriales y de Ethernet, incluso la descripción.
Configurar un banner con un mensaje del día (MOTD, message of the day).
Configurar los routers para que no realicen búsquedas de dominios de los nombres de los hosts. Configurar el registro sincrónico de consola.
Verificar la conectividad entre los hosts y los routers.
Switch
Configurar los parámetros globales del switch inicial Configurar las PC host y conectarlas al switch Configurar un router y conectarlo al switch
Configurar una dirección IP VLAN de administración del switch Configurar la seguridad básica de puerto
Configurar los parámetros de puerto dúplex y velocidad
Hyperterminal
Configurar un nuevo switch LAN de CISCO
Conectar una computadora a la interfaz de consola del router.
Configurar Hyperterminal de manera tal que la computadora pueda comunicarse con el router.
Configurar un router y un host del cliente para DHCP.
Configurar un router y un host del cliente para DHCP.
I PARTE. Implementación en Packet Tracer
Añada los mismos dispositivos de red que se le muestran a continuación:
II PARTE. ROUTER
Configuración de parámetros básicos del router con la CLI del IOS
de Cisco
Dispositivo Nombre de host Interfaz Dirección IP Máscara de subred
R1 R1 Serial 0/0/0 (DCE) 172.17.0.1 255.255.0.0
GigabitEthernet 0/0/0 172.16.0.1 255.255.0.0
R2 R2 Serial 0/0/0 (DTE) 172.17.0.2 255.255.0.0
GigabitEthernet 0/0/0 172.18.0.1 255.255.0.0
Objetivos
Configurar el nombre de host del dispositivo para un router.
Configurar las contraseñas de la consola, del modo EXEC privilegiado y de VTY. Configurar las interfaces seriales y de Ethernet, incluso la descripción.
Configurar un banner con un mensaje del día (MOTD, message of the day).
Configurar los routers para que no realicen búsquedas de dominios de los nombres de los hosts. Configurar el registro sincrónico de consola.
Información básica / Preparación
En esta práctica de laboratorio, deberá utilizar los comandos de configuración más comunes de Cisco IOS para construir una red con varios routers y configurarlos de manera que se comuniquen entre sí.
Establezca una red similar a la del diagrama de topología. Puede usar cualquier router que cumpla con los requisitos de interfaz especificados en dicho diagrama, entre ellos los modelos 800, 1600, 1700, 1800, 2500 y 2600, o una combinación de éstos. Consulte la tabla de resumen interfaces del router al final de esta práctica de laboratorio para determinar los identificadores de interfaz que deben usarse según el equipo disponible en la práctica de laboratorio. Dependiendo del modelo del router, el resultado puede variar con respecto al que se muestra en esta práctica de laboratorio.
Recursos necesarios
Se necesitan los siguientes recursos:
Dos routers, cada uno con una interfaz Ethernet y serial. En lo posible, deben ser routers sin SDM, ya que la configuración de inicio de SDM requerida se elimina cuando se borra la configuración de inicio.
Dos computadoras con Windows, con la aplicación HyperTerminal instalada. Dos cables directos Ethernet de categoría 5 (H1 a S1 y S1 a R2).
Un cable Ethernet de conexión cruzada categoría 5 (H2 a R2). Un cable serial nulo (R1 a R2).
Cables de consola (H1 a R1 y H2 a R2).
Acceso a la pantalla Command Prompt (Símbolo del sistema) de los hosts H1 y H2. Acceso a la configuración TCP/IP de la red del host H1 y H2.
Desde cada computadora host, inicie una sesión HyperTerminal con el router conectado.
Nota: antes de continuar, realice en todos los routers el procedimiento detallado en la sección “Borrar y recargar el router” al final de esta práctica de laboratorio.
Paso 1: Configurar los parámetros IP de la PC host
a. Asegúrese de que las PC hosts estén conectadas de acuerdo con el diagrama de la topología. b. Configure los hosts con las direcciones IP estáticas utilizando los siguientes parámetros.
H1 conectado al switch S1: Dirección IP: 172.16.0.2 Máscara de subred: 255.255.0.0 Gateway predeterminado: 172.16.0.1 H2 conectado a R2 directamente: Dirección IP: 172.18.0.2 Máscara de subred: 255.255.0.0 Gateway predeterminado: 172.18.0.1
Paso 2: Iniciar sesión en cada router y configurar los parámetros básicos
Nota: siga los siguientes pasos para ambos routers.
a. Configure un nombre de host para cada uno de los dos routers.
Router 1 Router 2
(Router)yourname>
enable
(Router)yourname#
configure terminal
(Router)yourname (config)#
hostname R1
(Router)yourname>
enable
(Router)yourname#
configure terminal
(Router)yourname (config)#
hostname R2
b. Configure una contraseña de consola y habilite el inicio de sesión para cada uno de los dos routers.
Router 1 Router 2
R1(config)# line console 0 R1(config-line)# password unedcisco R1(config-line)# login
R1(config-line)# exit R1(config)#
R2(config)# line console 0 R2(config-line)# password unedcisco R2(config-line)# login
R2(config-line)# exit R2(config)#
c. Configure la contraseña en las líneas VTY para cada uno de los dos routers.
Router 1 Router 2
R1(config)# line vty 0 4
R1(config-line)# password unedcisco R1(config-line)# login
R1(config-line)# exit R1(config)#
R2(config)# line vty 0 4
R2(config-line)# password unedcisco R2(config-line)# login
R2(config-line)# exit R2(config)#
d. Configure y habilite las contraseñas secretas de enable para cada uno de los dos routers.
Router 1 Router 2
R1(config)# enable password unedcisco R1(config)# enable secret ciscouned R1(config)# exit
R2(config)# enable password unedcisco R2(config)# enable secret ciscouned R2(config)# exit
Nota: recuerde que la contraseña secreta de enable permanece encriptada cuando se muestra la
configuración. Tampoco escriba enable secret password ciscouned (clase de contraseña secreta de enable). Si lo hace, la contraseña secreta será “password” en vez de “ciscouned”. La
contraseña secreta de enable tiene prioridad sobre la contraseña enable. Una vez que se escribe una contraseña secreta de enable, la contraseña enable ya no será aceptada. Para ingresar al modo EXEC privilegiado, es necesario escribir la contraseña secreta de enable. Es probable que algunos administradores de red decidan configurar sólo la contraseña secreta de enable.
e. Configure un título con MOTD mediante el comando banner motd. Cuando un usuario se conecta al router, se visualiza el banner MOTD antes de la solicitud de inicio de sesión. En este ejemplo, se utiliza el símbolo de numeral (#) para iniciar y finalizar el mensaje. El símbolo # se convertirá en ^C, cuando se muestre la configuración de ejecución.
Router 1
Router 2
R1(config)# banner motd #Unauthorized Use
Prohibited#
R2(config)#
banner motd #Unauthorized Use
Prohibited#
f. Configure el router para evitar que intente resolver los nombres de los hosts mediante un servidor DNS. Si esta opción no está configurada, el router asume que el nombre del host es algún comando especificado incorrectamente e intenta resolverlo buscando un servidor DNS. En algunos routers, puede tomar mucho tiempo antes de que aparezca la solicitud.
Router 1
Router 2
R1(config)# no ip domain lookup
R2(config)#
no ip domain lookup
g. Configure el router para que los mensajes de la consola no interfieran con la entrada de comandos. Esto sirve de ayuda cuando ya existe un modo de configuración, ya que regresa a la pantalla
Command Prompt (Símbolo del sistema) y evita que aparezcan mensajes e interrumpan la línea
de comandos.
Router 1
Router 2
R1(config)# line console 0
R1(config-line)# logging synchronous
R2(config)# line console 0 R2(config-line)# logging synchronous
Paso 3: Visualizar la configuración en ejecución del router.
a. Desde la solicitud de entrada de EXEC privilegiado, ejecute el comando show running-config. Este comando puede abreviarse como sh run.
R1#show running-config
*** Some output omitted ***
Building configuration...
Current configuration : 605 bytes !
hostname R1 !
enable secret 5 $1$eJB4$SH2vZ.aiT7/tczUJP2zwT1 enable password unedcisco
! no ip domain lookup ! interface GigabitEthernet0/0 no ip address shutdown duplex auto speed auto ! interface Serial0/0/0 no ip address shutdown ! interface Serial0/0/1 no ip address shutdown !
banner motd ^CUnauthorized Use Prohibited^C !
line con 0 password cisco logging synchronous login line aux 0 line vty 0 4 password unedcisco login ! end
b. ¿Existe una contraseña encriptada? c. ¿Existen otras contraseñas?
Paso 4: Configurar la interfaz serial en R1
En el modo de configuración global, configure la interfaz serial 0/0/0 en R1. Consulte la tabla de resumen de interfaces del router que se encuentra al final de la práctica de laboratorio para obtener la designación correcta de la interfaz serial en el router que está utilizando. Dado que la interfaz serial 0/0/0 de R1 actúa como el DCE para el enlace WAN, es necesario que configure la frecuencia de reloj. Al configurar una interfaz, siempre utilice el comando no shutdown para habilitarla.
R1(config)#interface serial 0/0/0
R1(config-if)#description WAN link to R2
R1(config-if)#ip address 172.17.0.1 255.255.0.0 R1(config-if)#clock rate 64000 R1(config-if)#no shutdown if)#exit R1(config-if)#exit
Nota: ingrese la frecuencia de reloj sólo en la interfaz serial del router al que está conectado el extremo
del cable de la interfaz DCE. El tipo de cable (DTE o DCE) está impreso en la parte externa de cada extremo del cable serial nulo. Ante la duda, ingrese el comando clock rate en ambas interfaces seriales del router. El comando es ignorado en el router en el que se encuentra conectado el extremo DTE. El comando no shutdown activa la interfaz. El comando shutdown desactiva la interfaz.
Paso 5: Visualizar información acerca de la interfaz serial en R1
a. Escriba el comando show interfaces en R1. R1#show interfaces serial 0/0/0
Serial0/0/0 is down, line protocol is down Hardware is PowerQUICC Serial Descripción: WAN link to R2
Internet address is 172.17.0.1/16
MTU 1500 bytes, BW 128 Kbit, DLY 20000 usec,
reliability 255/255, txload 1/255, rxload 1/255 Encapsulation HDLC, loopback not set
Keepalive set (10 sec)
Last input never, output never, output hang never Last clearing of "show interface" counters 00:01:55
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifo
Output queue :0/40 (size/max)
5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec
0 packets input, 0 bytes, 0 no buffer
Received 0 broadcasts, 0 runts, 0 giants, 0 throttles
0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort 6 packets output, 906 bytes, 0 underruns
0 output errors, 0 collisions, 3 interface resets 0 output buffer failures, 0 output buffers swapped out 0 carrier transitions
b. ¿Qué descubrió al ejecutar el comando show interfaces?
El estado de la interfaz serial 0/0/0 es . El protocolo de línea está .
La dirección de Internet es .
La encapsulación es .
¿A qué capa del modelo OSI hace referencia la encapsulación? . c. Si se configuró la interfaz serial, ¿por qué show interface serial 0/0/0 indica que la interfaz
está desactivada?
Paso 6: Configurar la interfaz serial en R2
En el modo de configuración global, configure la interfaz serial 0/0/0 en el router R2. Consulte la tabla de resumen de interfaces del router que aparece al final de la práctica de laboratorio para obtener la designación correcta de la interfaz serial en el router que está utilizando.
R2(config)#interface serial 0/0/0
R2(config-if)#description WAN link to R1
R2(config-if)#ip address 172.17.0.2 255.255.0.0 R2(config-if)#no shutdown
R2(config-if)##exit R2(config)#exit
Paso 7: Visualizar información acerca de la interfaz serial en R2
a. Escriba el comando show interfaces en R2. R2#show interfaces serial 0/0/0
Serial0/0/0 is up, line protocol is up Hardware is PowerQUICC Serial
Descripción: WAN link to R1
Internet address is 172.17.0.1/16
MTU 1500 bytes, BW 128 Kbit, DLY 20000 usec,
reliability 255/255, txload 1/255, rxload 1/255 Encapsulation HDLC, loopback not set
Keepalive set (10 sec)
Last input 00:00:08, output 00:00:08, output hang never Last clearing of "show interface" counters 00:04:54
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifo
Output queue :0/40 (size/max)
5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec
3 packets input, 72 bytes, 0 no buffer
Received 3 broadcasts, 0 runts, 0 giants, 0 throttles
0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort 6 packets output, 933 bytes, 0 underruns
b. ¿Qué descubrió al ejecutar el comando show interfaces?
El estado de la interfaz serial 0/0/0 es . El protocolo de línea está . La dirección de Internet es
La encapsulación es .
¿A qué capa del modelo OSI hace referencia la encapsulación? . c. ¿Por qué show interface serial 0/0/0 indica que la interfaz está activada?
Paso 8: Verificar que la conexión serial esté funcionando
a. Utilice el comando ping para probar la conectividad con la interfaz serial del otro router. Desde el router R1, ejecute el comando ping para la interfaz serial del router R2.
R1#ping 172.17.0.2
¿Funciona el comando ping? .
b. Desde el router R2, ejecute el comando ping para la interfaz serial del router R1. R2#ping 172.17.0.1
¿Funciona el comando ping? .
c. Si la respuesta a cualquiera de las dos preguntas es no, resuelva el problema de las configuraciones del router para detectar el error. Luego, ejecute el comando ping nuevamente hasta que la respuesta a ambas preguntas sea sí.
Paso 9: Configurar la interfaz GigabitEthernet en R1
En el modo de configuración global, configure la interfaz Fast Ethernet 0/0/0 en el router R1. Consulte la tabla de resumen de interfaces del router que aparece al final de la práctica de laboratorio para obtener la designación correcta de la interfaz serial en el router que está utilizando.
R1(config)#interface GigabitEthernet 0/0
R1(config-if)#description R1 LAN Default Gateway R1(config-if)#ip address 172.16.0.1 255.255.0.0 R1(config-if)#no
shutdown
R1(config-if)#exit R1(config)#exit
Nota: las interfaces Ethernet no realizan la distinción entre DTE y DCE; por lo tanto, no es
Paso 10: Visualizar información acerca de la interfaz Gigabit Ethernet en R1
a. Escriba el comando show interfaces en el router R1. R1#show interfaces GigabitEthernet 0/0
GigabitEthernet0/0 is up, line protocol is up
Hardware is AmdFE, address is 000c.3076.8460 (bia 000c.3076.8460) Descripción: R1 LAN Default Gateway Internet address is 172.16.0.1/16
MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec, reliability 255/255, txload 1/255, rxload 1/255
Encapsulation ARPA, loopback not set Keepalive set (10 sec)
Auto-duplex, Auto Speed, 100BaseTX/FX ARP type: ARPA, ARP Timeout 04:00:00
Last input never, output 00:00:18, output hang never Last clearing of "show interface" counters never
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifo
Output queue :0/40 (size/max)
5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec
0 packets input, 0 bytes
Received 0 broadcasts, 0 runts, 0 giants, 0 throttles 0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored 0 watchdog
0 input packets with dribble condition detected 52 packets output, 5737 bytes, 0 underruns
0 output errors, 0 collisions, 1 interface resets 0 babbles, 0 late collision, 0 deferred
52 lost carrier, 0 no carrier
0 output buffer failures, 0 output buffers swapped out b. ¿Qué aprendió al ejecutar el comando show interfaces?
El estado de la interfazGigabitEthernet 0/0 es . El protocolo de línea está .
La dirección de Internet es .
La encapsulación es .
¿A qué capa del modelo OSI hace referencia la encapsulación? . c. ¿Por qué el comando show interfaces GigabitEthernet 0/0 indica que la interfaz está activada?
Paso 11: Configurar la interfaz GigabitEthernet en R2
En el modo de configuración global, configure la interfaz Fast Ethernet 0/0/0 en el router R2. Consulte la tabla de resumen de interfaces del router que aparece al final de la práctica de laboratorio para obtener la designación correcta de la interfaz serial en el router que está utilizando.
R2(config)#interface GigabitEthernet 0/0
R2(config-if)#description R2 LAN Default Gateway R2(config-if)#ip address 172.18.0.1 255.255.0.0 R2(config-if)#no shutdown
R2(config-if)#exit R2(config)#exit
Paso 12: Visualizar información acerca de la interfaz GigabitEthernet en R2.
a. Escriba el comando show interfaces en el router R2. R2#show interfaces GigabitEthernet 0/0
GigabitEthernet0/0 is up, line protocol is up
Hardware is AmdFE, address is 000c.3076.8460 (bia 000c.3076.8460) Descripción: R2 LAN Default Gateway
Internet address is 172.18.0.1/16
MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec, reliability 255/255, txload 1/255, rxload 1/255 Encapsulation ARPA, loopback not set
Keepalive set (10 sec)
Auto-duplex, Auto Speed, 100BaseTX/FX ARP type: ARPA, ARP Timeout 04:00:00
Last input never, output 00:00:05, output hang never Last clearing of "show interface" counters never
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifo
Output queue :0/40 (size/max)
5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec
0 packets input, 0 bytes
Received 0 broadcasts, 0 runts, 0 giants, 0 throttles 0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored 0 watchdog
0 input packets with dribble condition detected 14 packets output, 1620 bytes, 0 underruns
0 output errors, 0 collisions, 1 interface resets 0 babbles, 0 late collision, 0 deferred
14 lost carrier, 0 no carrier
0 output buffer failures, 0 output buffers swapped out b. ¿Qué aprendió al ejecutar el comando show interfaces?
El estado de la interfaz GigabitEthernet 0/0 es _. El protocolo de línea está . La dirección de Internet es
La encapsulación es
c. ¿Por qué el comando show interfaces FastEthernet 0/0 indica que la interfaz está activada?
Paso 13: Guardar la configuración en ambos routers
Guarde la configuración en ejecución y la configuración de inicio en el modo EXEC privilegiado. R1#copy running-config startup-config
R2#copy running-config startup-config
Nota: guarde la configuración en ejecución para la próxima vez que se reinicie el router. El router puede
reiniciarse ya sea a través del comando reload del software o a través de un reinicio. Si no se guarda, la configuración en ejecución se perderá. El router utiliza la configuración de inicio cuando se inicia.
Paso 14: Verificar las configuraciones de ambos routers
Desde el modo EXEC privilegiado en ambos routers, ejecute el comando show running-config y verifique todos los comandos de configuración que ha introducido hasta el momento. Este comando puede abreviarse como sh run.
R1#show running-config R2#sh run
Paso 15: Verificar el funcionamiento de la conexión de GigabitEthernet en cada router
a. En el host H1, abra la ventana Command Prompt (Símbolo del sistema). Para hacerlo, haga clic en Start > Run (Inicio > Ejecutar) y escriba cmd. También puede hacer clic en Start > All
programs > Accessories > Command Prompt (Inicio > Todos los programas > Accesorios >
Símbolo del sistema).
b. Utilice el comando ping para probar la conectividad con la interfaz GigabitEthernet de cada router desde la PC host asociada. Desde el H1, ejecute el comando ping para la interfaz GigabitEthernet del router R1.
C:\>ping 172.16.0.1
¿El comando ping funcionó correctamente? .
Desde el H2, ejecute el comando ping para la interfaz GigabitEthernet del router R2. C:\>ping 172.18.0.1
¿El comando ping funcionó correctamente? .
c. Si la respuesta a cualquiera de las dos preguntas es no, resuelva el problema de las configuraciones del router para detectar el error. Luego, ejecute el comando ping nuevamente hasta que la respuesta a ambas preguntas sea sí.
Paso 16: Probar la conectividad de extremo a extremo (desafío opcional)
En los pasos anteriores, aprendió a probar la conectividad de la red mediante la ejecución del comando
ping desde el router R1 a la interfaz serial del router R2. Además, ejecutó el comando ping desde
cada host a su respectivo gateway predeterminado. Estas ejecuciones se llevaron a cabo
exitosamente, puesto que, en cada caso, las direcciones IP de origen y de destino se encontraban en la misma red.
A continuación, deberá ejecutar el comando ping desde la interfaz GigabitEthernet del router R1 a la interfaz GigabitEthernet del router R2 y luego del host H1 al host H2. Las direcciones de IP de origen y de destino para este comando no se encuentran en la misma red.
a. Desde R1, ejecute el comando ping para la interfaz GigabitEthernet del router R2. R1#ping 172.18.0.1
¿El comando ping funcionó correctamente? .
b. Desde el host H1, ejecute el comando ping para verificar la conectividad de extremo a extremo desde H1 (172.16.0.2) a H2 (172.18.0.2).
C:\>ping 172.18.0.2
¿El comando ping funcionó correctamente? .
El comando ping desde la interfaz GigabitEthernet de R1 a la interfaz GigabitEthernet de R2 y desde el host H1 al host H2 no funcionó porque el router R1 no tiene la información necesaria para ingresar a la red Ethernet del router R2 (172.18.0.0). A su vez, el router R2 no tiene la información necesaria de la red Ethernet en el router R1 (172.16.0.0). No se puede ejecutar el comando ping en R1 o en H1 para la red Ethernet de R2. Aun si se pudiera enviar la señal, no regresaría. Para que el comando ping de una PC host a otra funcione, deben configurarse rutas predeterminadas y rutas estáticas en cada router o debe existir una configuración de protocolos de enrutamiento dinámico entre ellas.
Paso 17: Configurar rutas estáticas y rutas por defecto (Desafío opcional)
a. Para que los pings de una PC a otra funcionen, una ruta por defecto y una ruta estática deben ser configuradas en cada router, o debe existir entre ellos una configuración de protocolos de enrutamiento dinámico.
b. Configure las rutas por defecto en los dos routers como se indica a continuación:
Router 1 R1 (config)# ip route 0.0.0.0 0.0.0.0 172.17.0.2 Router 1 R1 (config)# ip route 172.18.0.0 0.0.0.0 172.17.0.2 c. Router 2 R2 (config)# ip route 0.0.0.0 0.0.0.0 172.17.0.1 Router 2 R2 (config)# ip route 172.16.0.0 0.0.0.0 172.17.0.1
d. Repita los pings desde el Paso 16. Ahora deberían ser exitosos.
e. Utilice el comando show ip route en cada router para visualizar las rutas por defecto y estática
Router 1
R1#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is 172.17.0.2 to network 0.0.0.0 172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks C 172.16.0.0/16 is directly connected, GigabitEthernet0/0 L 172.16.0.1/32 is directly connected, GigabitEthernet0/0 172.17.0.0/16 is variably subnetted, 2 subnets, 2 masks C 172.17.0.0/16 is directly connected, Serial0/0/0 L 172.17.0.1/32 is directly connected, Serial0/0/0 S 172.18.0.0/16 [1/0] via 172.17.0.2
S* 0.0.0.0/0 [1/0] via 172.17.0.2
Router 2
R2#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is 172.17.0.1 to network 0.0.0.0 S 172.16.0.0/16 [1/0] via 172.17.0.1
172.17.0.0/16 is variably subnetted, 2 subnets, 2 masks C 172.17.0.0/16 is directly connected, Serial0/0/0 L 172.17.0.2/32 is directly connected, Serial0/0/0 172.18.0.0/16 is variably subnetted, 2 subnets, 2 masks C 172.18.0.0/16 is directly connected, GigabitEthernet0/0 L 172.18.0.1/32 is directly connected, GigabitEthernet0/0 S* 0.0.0.0/0 [1/0] via 172.17.0.1
Borrar y recargar el router
a. Escriba el comando enable para ingresar al modo EXEC privilegiado. Router>enable
b. En el modo EXEC privilegiado, escriba el comando erase startup-config. Router#erase startup-config
La respuesta a la solicitud de entrada de línea es:
Erasing the nvram filesystem will remove all files! Continue? [confirm]
c. Presione Enter (Intro) para confirmar. La respuesta es:
Erase of nvram: complete
d. En el modo EXEC privilegiado, escriba el comando reload. Router#reload
La respuesta a la solicitud de entrada de línea es:
System configuration has been modified. Save? [yes/no]: e. Escriba n y luego presione Enter (Intro).
La respuesta a la solicitud de entrada de línea es: Proceed with reload? [confirm] f. Presione Enter (Intro) para confirmar.
La primera línea de la respuesta es: Reload requested by console.
La solicitud de entrada de línea aparece después de que el router se recarga:
Would you like to enter the initial configuration dialog? [yes/no]: g. Escriba n y luego presione Enter (Intro).
La respuesta a la solicitud de entrada de línea es: Press RETURN to get started! h. Presione Enter (Intro).
Tabla de resumen de interfaces del router
Resumen de interfaces del router Modelo de router Interfaz Ethernet n.º 1 Interfaz Ethernet n.º 2 Interfaz serial n.º 1 Interfaz serial n.º 2
800 (806) Ethernet 0 (E0) Ethernet 1 (E1)
1600 Ethernet 0 (E0) Ethernet 1 (E1) Serial 0 (S0) Serial 1 (S1) 1700 Fast Ethernet 0
(FA0)
Fast Ethernet 1 (FA1)
Serial 0 (S0) Serial 1 (S1) 1800 Fast Ethernet 0/0
Fast Ethernet 0/1
Serial 0/0/0
Serial 0/0/1
(S0/0/1)
(FA0/0)
(FA0/1)
(S0/0/0)
2500 Ethernet 0 (E0) Ethernet 1 (E1) Serial 0 (S0) Serial 1 (S1) 2600 Fast Ethernet 0/0
(FA0/0)
Fast Ethernet 0/1 (FA0/1)
Serial 0/0 (S0/0) Serial 0/1 (S0/1)
Nota: para saber exactamente cómo está configurado el router, observe las interfaces. La interfaz
especifica el tipo de router y la cantidad de interfaces que éste tiene. No existe una forma eficaz de enumerar todas las combinaciones de configuraciones para cada clase de router. Lo que se muestra son los identificadores de las posibles combinaciones de interfaces en el dispositivo. Esta tabla de interfaces no incluye ningún otro tipo de interfaz a pesar de que otros routers pueden tener otras interfaces. La interfaz BRI ISDN es un ejemplo de esto. La información entre paréntesis es la abreviatura legal que puede utilizarse en los comandos del software Cisco IOS para
representar la interfaz.
*Borrar clave pérdida de un Router
1) Se reinicia el Router y seguido se presionan las teclas Ctrl + Pausa al mismo tiempo
2) Se ingresa al modo Rommon>, se digita el comando confreg 0x2142
3) Después se reinicia el Router con el comando reset
4) Al reiniciar le preguntara si se desea crear una configuración básica, se le dice a todo que NO
5) Se entra al modo privilegiado con el comando enable
6) Se carga la configuración de arranque con el comando copy startup-config running-config
7) Se realizan los cambios necesarios (Claves): (config)# enable secret CLAVE
8) Se pone el registro en su valor original con el comando config-register 0x2102
9) Con el comando do write guardamos la configuración
III PARTE. SWITCH
Configuración del switch Cisco 2960
Dispositivo Nombre de Host Dirección Interfaz IP Máscara de subred Gateway predeterminado Puerto del switch S1 CustomerSwitch VLAN 1 192.168.1.5 255.255.255.0 192.168.1.1 N/C
R1 CustomerRouter Fa0/1 192.168.1.1 255.255.255.0 N/C Fa0/5
H1 H1 NIC 192.168.1.2 255.255.255.0 192.168.1.1 Fa0/11
H2 H2 NIC 192.168.1.4 255.255.255.0 192.168.1.1 Fa0/18
H3 H3 NIC 192.168.1.6 255.255.255.0 192.168.1.1 Ninguno
Objetivos
Configurar los parámetros globales iniciales del switch. Configurar las PC hosts y conectarlas al switch. Configurar un router y conectarlo al switch.
Configurar una dirección IP para la VLAN de administración de switches. Verificar la conectividad de la red.
Configurar la seguridad básica de los puertos.
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Información básica / Preparación
En esta práctica de laboratorio, debe conectar varios hosts y un router al switch y probar la conectividad. También debe establecer las configuraciones de velocidad, de seguridad y de dúplex para un puerto del switch. Esta práctica de laboratorio describe la configuración básica del switch Cisco 2960 mediante los comandos de Cisco IOS. El switch Cisco Catalyst 2960 ya está configurado de fábrica y sólo es necesario asignarle información de seguridad básica antes de conectarlo a una red. Para usar Telnet o un producto de administración basado en IP con un switch Cisco, debe configurar una dirección IP de administración. Se debe configurar la VLAN 1 para que proporcione acceso IP a las funciones de administración. La información de esta práctica de laboratorio concierne también a otros switches; sin embargo, la sintaxis de los comandos puede variar.
Recursos necesarios
Se necesitan los siguientes recursos: Un switch Cisco 2960 o similar.
Un router con interfaz Ethernet para conectarse al switch.
Tres PC con Windows, cada una con un programa de emulación de terminal. Un cable conector de consola de RJ-45 a DB-9.
Tres cables de conexión directa Ethernet.
Acceso a la pantalla Command prompt (Símbolo del sistema) de la PC. Acceso a la configuración TCP/IP de red de la PC.
Nota: antes de continuar, siga las instrucciones en la sección “Borrar y recargar el switch” al final de esta
práctica de laboratorio.
Paso 1: Conectar el host con el switch y configurarlos
a. Conecte el host H1 al puerto Fa0/11 del switch S1 con la interfaz Fast Ethernet y conecte el host H2 al puerto Fa0/18. Configure los hosts para que utilicen la misma subred IP para la dirección y la máscara que utiliza el switch, como se muestra en la tabla y en el diagrama de topología anterior. b. Todavía no conecte el host H3 al switch.
Paso 2: Conectar el router con el switch y configurar el router
Nota: si es necesario, consulte la práctica de laboratorio 5.3.5, “Configuración de parámetros básicos del router con la CLI de Cisco IOS” para leer las instrucciones de configuración del nombre del host, las contraseñas y las direcciones de interfaces.
a. Conecte el router al puerto Fa0/5 del switch.
b. Configure el router con el nombre del host como ISP_Router.
c. Configure el acceso y la contraseña de consola, el acceso y la contraseña de VTY, y la contraseña secreta de enable.
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Paso 3: Configurar el switch
a. Configure el switch con el nombre del host como Cliente_Switch. Switch>enable Switch#config terminal
Switch(config)#hostname Cliente_Switch
b. Establezca la contraseña del modo EXEC privilegiado como ciscouned.
Cliente_Switch(config)#enable password ciscouned
c. Establezca la contraseña secreta del modo EXEC privilegiado como unedcisco.
Cliente_Switch(config)#enable secret unedcisco
d. Establezca la contraseña de la consola como unedcisco.
Cliente_Switch(config)#line console 0
Cliente_Switch(config-line)#password unedcisco
e. Configure la línea de consola para que solicite una contraseña en el inicio de sesión.
Cliente_Switch(config-line)#login
f. Establezca la contraseña de VTY como unedcisco.
Cliente_Switch(config-line)#line vty 0 15 Cliente_Switch(config-line)#password unedcisco
g. Configure la VTY para que solicite una contraseña en el inicio de sesión.
Cliente_Switch(config-line)#login Cliente_Switch(config-line)#end
Paso 4: Configurar la interfaz de administración en la VLAN 1
a. Ingrese al modo de configuración global. Recuerde utilizar la contraseña nueva.
Cliente_Switch>enable
Cliente_Switch#configure terminal
b. Ingrese al modo de configuración de la interfaz para la VLAN 1:
Cliente_Switch(config)#interface vlan 1
c. Establezca la dirección IP, la máscara de subred y el gateway predeterminado para la interfaz de administración. La dirección IP debe ser válida para la red local donde se instala el switch.
Cliente_Switch(config-if)#ip address 192.168.1.5 255.255.255.0 Cliente_Switch(config-if)#no shutdown
Cliente_Switch(config-if)#exit
Cliente_Switch(config)#ip default-gateway 192.168.1.1 Cliente_Switch(config)#end
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Paso 5: Verificar la configuración del switch
a. Verifique que la dirección IP de la interfaz de administración en la VLAN 1 del switch y la dirección IP del host H1 se encuentren en la misma red local. Utilice el comando show running-config para verificar la configuración de la dirección IP del switch.
Cliente_Switch#show running-configuration Building configuration...
Current configuration : 1283 bytes !
version 12,2 no service pad
hostname CustomerSwitch !
enable secret 5 $1$XUe/$ch4WQ/SpcFCDd2iqd9bda/ enable password cisco
! interface FastEthernet0/1 ! ! interface FastEthernet0/24 ! interface Vlan1 ip address 192.168.1.5 255.255.255.0 no ip route-cache ! ip default-gateway 192.168.1.1 ip http server ! line con 0 password cisco123 login line vty 0 4 password cisco123 login line vty 5 15 password cisco123 login ! end b. Guarde la configuración.
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Paso 6: Verificar la conectividad mediante Telnet y el comando ping
a. Para verificar que el switch y el router estén configurados correctamente, haga ping en la dirección IP de la interfaz Fa0/1 del router (gateway predeterminado) desde la CLI del
switch. b. ¿Los pings funcionan correctamente? .
c. Para verificar que los hosts y el switch estén configurados correctamente, haga ping a la dirección IP del switch desde el host H1.
d. ¿Los pings funcionan correctamente? .
e. Si el ping no funciona correctamente, verifique nuevamente las conexiones y las configuraciones. Verifique que todos los cables sean correctos y que las conexiones estén colocadas
correctamente. Verifique las configuraciones del router, del switch y del host.
f. Abra el intérprete de comandos en el host H1 e inicie una sesión en Telnet con la dirección IP asignada a la VLAN 1 de administración del switch.
f. Escriba la contraseña de VTY configurada en el Paso 3. ¿Cuál es el resultado? g. En el intérprete de comandos del switch, ejecute el comando show version.
Cliente_Switch>show version
Cisco IOS Software, C2960 Software (C2960-LANBASE-M), Version 12.2(0.0.16)FX, CISCO
DEVELOPMENT TEST VERSION
Copyright (c) 1986-2005 by Cisco Systems, Inc. Compiled Tue 17-May-05 01:43 by yenanh
ROM: Bootstrap program is C2960 boot loader
BOOTLDR: C2960 Boot Loader (C2960-HBOOT-M), Version 12.2 [lqian- flo_pilsner 100]
Switch uptime is 3 days, 20 hours, 8 minutes System returned to ROM by power-on
System image file is "flash:c2960-lanbase-mz.122-0.0.16.FX.bin"
cisco WS-C2960-24TC-L (PowerPC405) processor with 61440K/4088K bytes of memory.
Processor board ID FHH0916001J Last reset from power-on
Target IOS Version 12.2(25)FX 1 Virtual Ethernet interface 24 FastEthernet interfaces 2 Gigabit Ethernet interfaces
The password-recovery mechanism is enabled.
64K bytes of flash-simulated non-volatile configuration memory. Base ethernet MAC Address : 00:0B:FC:FF:E8:80
Motherboard assembly number : 73-9832-02 Motherboard serial number : FHH0916001J Motherboard revision number : 01
System serial number : FHH0916001J
Hardware Board Revision Number : 0x01
Switch Ports Model SW Version SW Image
--- --- --- ---
---* 1 26 WS-C2960-24TC-L 12.2(0.0.16)FX
C2960-LANBASE-M
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
h. ¿Cuál es la versión de Cisco IOS de este switch? .
i. Escriba exit en el intérprete de comandos del switch para finalizar la sesión en Telnet.
Paso 7: Determinar qué direcciones MAC adquirió el switch
a. En la pantalla Command prompt (Símbolo del sistema) de Windows, obtenga las direcciones de Capa 2 de la tarjeta de interfaz de red de la PC para cada host, mediante el comando ipconfig /all.
Host H1: .
Host H2: .
Host H3: .
b. Determine cuáles son las direcciones MAC que obtuvo el switch por medio del comando show mac-
address-table en el intérprete de comandos del modo EXEC privilegiado. Cliente_Switch#show mac-address-table
Mac Address Table
---
Vlan Mac Address Type Ports
---- --- ---
---All 000b.be7f.ed40 STATIC CPU
All 0100.0ccc.cccc STATIC CPU
All 0100.0ccc.cccd STATIC CPU
All 0100.0cdd.dddd STATIC CPU
1 000b.db04.a5cd DYNAMIC Fa0/5
1 000c.3076.8380 DYNAMIC Fa0/11
1 000d.1496.36ad DYNAMIC Fa0/18
Total Mac Addresses for this criterion: 7
c. ¿Cuántas direcciones dinámicas figuran? .
d. ¿Las direcciones MAC concuerdan con las direcciones MAC del host? . e. Revise las opciones del comando mac-address-table mediante la herramienta de ayuda
?.
Cliente_Switch(config)#mac-address-table ? address address keyword
aging-time aging-time keyword count count keyword dynamic dynamic entry type interface interface keyword
multicast multicast info for selected wildcard notification MAC notification parameters and history table static static entry type
vlan VLAN keyword
| Output modifiers
<cr>
f. Configure una dirección MAC estática en la interfaz Fast Ethernet 0/18. Utilice la dirección que registró para H1 en el Paso 7. La dirección MAC XXXX.YYYY.ZZZZ se usa solamente en este ejemplo.
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
g. Verifique las entradas de la tabla de direcciones MAC.
Cliente_Switch#show mac-address-table Mac Address Table --- Vlan ---- All All All All Mac Address --- 000b.be7f.ed40 0100.0ccc.cccc 0100.0ccc.cccd 0100.0cdd.dddd Type --- STATIC STATIC STATIC STATIC Ports --- CPU CPU CPU CPU 1 000b.db04.a5cd DYNAMIC Fa0/5 1 000c.3076.8380 DYNAMIC Fa0/11 1 000d.1496.36ad STATIC Fa0/18
h. ¿Cuántas direcciones MAC hay en este momento? . i. ¿Qué tipo de direcciones son?
Paso 8: Configurar la seguridad básica de los puertos
a. Determine las opciones para configurar la seguridad de los puertos en la interfaz Fast Ethernet 0/4.
Cliente_Switch#configure terminal
Cliente_Switch(config)#interface fastEthernet 0/18 Cliente_Switch(config-if)#switchport port-security ?
aging Port-security aging
commands mac-address Secure mac address maximum Max secure addrs violation Security Violation Mode
b. Para permitir que la interfaz FastEthernet 0/4 del puerto del switch acepte sólo un dispositivo, configure la seguridad de puerto.
Cliente_Switch(config-if)#switchport mode access Cliente_Switch(config-if)#switchport port-security
Cliente_Switch(config-if)#switchport port-security mac-address sticky Cliente_Switch(config-if)#end
c. Verifique los parámetros de la seguridad de puerto.
Cliente_Switch#show port-security
Secure Port MaxSecureAddr CurrentAddr SecurityViolation Security Action
(Count) (Count) (Count)
---
Fa0/18 1 0 0 Shutdown
---
d. ¿Qué acción de seguridad realiza el puerto Fa0/18 si existe una violación a la seguridad?
.
e. ¿Cuál es el número máximo de direcciones seguras? . f. Visualice la configuración en ejecución.
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Nota: algunos resultados se omiten en la siguiente visualización. Cliente_Switch#show running-config
Building configuration...
Current configuration : 1452 bytes version 12,2 hostname CustomerSwitch ! interface FastEthernet0/1 ! interface FastEthernet0/2 ! interface FastEthernet0/3 ! interface FastEthernet0/18 switchport mode access switchport port-security
switchport port-security mac-address sticky !
interface FastEthernet0/5 !
mac-address-table static 000b.db04.a5cd vlan 1 interface FastEthernet0/18
! end
g. ¿Existen extractos que reflejen directamente la implementación de seguridad en la lista de la configuración en ejecución?
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Paso 9: Conectar otra PC al puerto seguro del switch
a. Si no cuenta con otra PC disponible (H3) o no puede desconectar la PC, siga con el Paso 9 (opcional).
b. Desconecte el host H2 de la interfaz Fast Ethernet 0/18 y conecte el host H3 al puerto. El host H3 aún no se conectó al switch. Desde H3, haga ping en la dirección 192.168.1.5 del switch para generar algo de tráfico.
c. Registre cualquier observación en la PC y en la sesión de la terminal del switch.
01:11:12: %PM-4-ERR_DISABLE: psecure-violation error detected on Fa0/18, putting Fa0/18 in err-disable state
01:11:12: %PORT_SECURITY-2-PSECURE_VIOLATION: Security violation occurred, cause d by MAC address 000c.3076.8380 on port FastEthernet0/18.
01:11:13: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/18, chang ed state to down
01:11:14: %LINK-3-UPDOWN: Interface FastEthernet0/18, changed state to down
d. Observe sólo la información de configuración del puerto 0/18 de la interfaz Fast Ethernet.
Cliente_Switch#show interface fastethernet 0/18
e. ¿Cuál es el estado de esta interfaz? La interfaz Fast Ethernet 0/18 está
.
y el protocolo de la línea está
Paso 9 alternativo (opcional):
Si no cuenta con una tercera PC (host H3), está trabajando con una configuración remota de la práctica de laboratorio y no puede desconectar H2 de manera física, puede utilizar el siguiente procedimiento para cambiar la dirección MAC de H2. Este procedimiento funciona para una amplia variedad de NIC.
a. Seleccione la opción Start > Settings > Control Panel (Inicio > Configuración > Panel de control) y haga doble clic en Network Connections (Conexiones de Red).
b. Haga clic derecho en la NIC para la que desea cambiar la dirección MAC. Luego, seleccione
Properties (Propiedades).
c. En la ficha General, haga clic en el botón Configure (Configurar).
d. En la ficha Advanced (Opciones avanzadas), en la sección Property (Propiedades), haga clic en
Network Address or Locally Administered Address (Dirección de red o dirección administrada
localmente).
e. En la parte derecha, en Values (Valores), escriba la nueva dirección MAC. Utilice la dirección MAC original, pero cambie sólo el último valor. Por ejemplo, si la dirección MAC original es
000C29C1510A, cámbiela a 000C29C1510B. f. Escriba c:\>ipconfig /all para verificar los cambios.
g. Desde H2, haga ping en la dirección 192.168.1.5 de la VLAN 1 del switch. c:\>ping 192.168.1.5
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
h. Registre cualquier observación en la PC y en la sesión de la terminal del switch.
01:11:12: %PM-4-ERR_DISABLE: psecure-violation error detected on Fa0/18, putting Fa0/18 in err-disable state
01:11:12: %PORT_SECURITY-2-PSECURE_VIOLATION: Security violation occurred, cause d by MAC address 000c.3076.8380 on port FastEthernet0/18.
01:11:13: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/18, chang ed state to down
01:11:14: %LINK-3-UPDOWN: Interface FastEthernet0/18, changed state to down
i. Observe sólo la información de configuración del puerto 0/18 de la interfaz Fast Ethernet. j. ¿Cuál es el estado de esta interfaz?
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Paso 10: Reactivar el puerto
a. Limpie la entrada de la dirección sin modificación para el puerto Fa0/18 con el comando clear
port- security.
Cliente_Switch#clear port-security sticky interface fa0/18 access
b. Para cambiar el estado de la interfaz de error disable a administratively up, ejecute el comando
shutdown y luego el comando no shutdown. Cliente_Switch(config)#interface fa0/18 Cliente_Switch(config-if)#shutdown Cliente_Switch(config-if)#no shutdown
c. Escriba el host original o restablezca la dirección MAC a su valor original. Haga ping desde la pantalla del intérprete de comandos. Puede hacer ping varias veces o utilizar el comando
ping
192.168.1.5 –n 100, que establece la cantidad de paquetes de ping en 100, en lugar de 4.
Paso 11: Configurar las opciones de duplex y de velocidad para los puertos
a. Cambie los parámetros predeterminados de los puertos a auto-duplex y auto-speed. Si una computadora con una NIC de 100 Mbps está conectada al puerto, automáticamente cambia al modo full-duplex de 100 Mbps. Si un hub está conectado al puerto del switch, generalmente cambia al modo half-duplex con 10 Mbps.
b. Ejecute el comando show interfaces para ver los parámetros de los puertos Fa0/5, Fa0/11 y Fa0/18. Este comando genera una gran cantidad de resultados. Presione la barra espaciadora hasta
que pueda ver toda la información de estos puertos. ¿Cuáles son los parámetros de duplex y de velocidad para estos puertos?
Port Fa0/5 .
Port Fa0/11 .
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
c. A veces es necesario establecer la velocidad y el duplex de un puerto para asegurarse de que funcione de una manera determinada. Puede establecer la velocidad y el duplex con los comandos
duplex y speed mientras se encuentra en el modo de configuración de la interfaz. Para que el
puerto
5 de FastEthernet funcione en half duplex y con 10 Mbps, ejecute los siguientes comandos:
Cliente_Switch>enable Cliente_Switch#Config Terminal Cliente_Switch(config-if)#interface fastEthernet 0/10 Cliente_Switch(config-if)#speed 10 Cliente_Switch(config-if)#duplex half Cliente_Switch(config-if)#end Cliente_Switch#
d. Ejecute el comando show interfaces nuevamente. ¿Cuál es el parámetro actual de duplex y de
velocidad para Fa0/5? .
Paso 12: Salir del switch
a. Escriba exit para salir del switch y volver a la pantalla de bienvenida.
Cliente_Switch #
b. Una vez que completó todos los pasos, apague todos los dispositivos. Retire y guarde los cables y el adaptador.
Paso 13: Reflexión
a. ¿Qué contraseña debe escribir para pasar del modo de usuario al modo EXEC privilegiado en el switch Cisco? ¿Por qué?
b. ¿Qué símbolo se utiliza para mostrar que se ha logrado hacer ping en el software Cisco IOS?
c. ¿Cuál es el beneficio de utilizar la seguridad del puerto?
d. ¿Qué otras medidas de seguridad relacionadas con el puerto se pueden implementar para mejorar la seguridad del switch aún más?
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Borrar y recargar el switch
En la mayoría de las prácticas de laboratorio de CCNA Discovery, es necesario comenzar con un switch que no esté configurado. El uso de un switch con una configuración existente puede provocar resultados inesperados. Las siguientes instrucciones permiten preparar el switch antes de realizar la práctica de laboratorio, para que no interfieran las opciones de configuración previas. Se suministran instrucciones para los switches de las Series 2900 y 2950.
a. Escriba el comando enable para ingresar al modo EXEC privilegiado. Si se le solicita una contraseña, escriba class (si no funciona, consulte con el instructor).
Cliente_Switch >enable
b. Elimine el archivo de información de la base de datos de la VLAN.
delete flash:vlan.dat
Delete filename [vlan.dat]? Delete flash:vlan.dat? [confirm]
Si no hay ningún archivo de VLAN, se puede ver el siguiente mensaje:
%Error deleting flash:vlan.dat (No such file or directory) c. Elimine el archivo de configuración de inicio del switch de la NVRAM.
erase startup-config
La respuesta a la línea de comandos es:
Erasing the nvram filesystem will remove all files! Continue? [confirm] Presione Enter (Intro) para confirmar.
La respuesta debe ser:
Erase of nvram: complete
d. Utilizando el comando show vlan, verifique que la información de la VLAN se haya eliminado en el Paso b. Si se eliminó la información de la VLAN, vaya al Paso e y reinicie el switch por medio del
comando reload.
Si la información de la configuración anterior de la VLAN (aparte de la administración predeterminada de la VLAN 1) sigue presente, debe reiniciar el switch (reiniciar el hardware) en lugar de ejecutar el comando reload. Para reiniciar el switch, retire el cable de alimentación de la parte posterior del switch o desenchúfelo y luego vuelva a enchufarlo.
e. Reinicie el software con el comando reload en el modo EXEC privilegiado.
Nota: no es necesario ejecutar este paso si el switch se ha reiniciado con el método de reinicio.
1) En el modo EXEC privilegiado, ejecute el comando reload:
Cliente_Switch(config)#
La respuesta a la línea de comandos es:
System configuration has been modified. Save? [yes/no]: Escriba n y luego presione Enter (Intro).
La respuesta a la línea de comandos es:
Proceed with reload? [confirm][Intro] La primera línea de la respuesta es:
Reload requested by console.
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Would you like to enter the initial configuration dialog? [yes/no]:
Escriba n y luego presione Enter (Intro). La respuesta a la línea de comandos es:
Press RETURN to get started! [Enter]
Borrar y recargar el router
a. Escriba el comando enable para ingresar al modo EXEC privilegiado. ISP_Router>enable
b. En el modo EXEC privilegiado, escriba el comando erase startup-config. ISP_Router#erase startup-config
La respuesta a la línea de comandos es:
Erasing the nvram filesystem will remove all files! Continue? [confirm]
c. Presione Enter (Intro) para confirmar. La respuesta es:
Erase of nvram: complete
d. En el modo EXEC privilegiado, escriba el comando reload. ISP_Router(config)#reload
La respuesta a la línea de comandos es:
System configuration has been modified. Save? [yes/no]: e. Escriba n y luego presione Enter (Intro).
La respuesta a la línea de comandos es: Proceed with reload? [confirm] f. Presione Enter (Intro) para confirmar.
La primera línea de la respuesta es: Reload requested by console.
Después de que el router se recarga, aparece la siguiente pregunta:
Would you like to enter the initial configuration dialog? [yes/no]:
g. Escriba n y luego presione Enter (Intro). La respuesta a la línea de comandos es:
Press RETURN to get started! h. Presione Enter (Intro).
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
III Parte. Configuración de NAT DHCP con CLI de IOS
Configuración de NAT y DHCP con CLI de IOS
Se necesitan los siguientes recursos
Designación
del router
Nombre del
router
Dirección y máscara de
subred de Fast
Ethernet 0
Dirección y
máscara de subred
de serial 0
Tipo de
interfaz
Dirección de
loopback
Router 1
Cliente
192.168.1.1
255.255.255.0
209.165.200.225
255.255.255.224
DCE
No aplicable
Router 2
ISP
No aplicable
209.165.200.226
255.255.255.224
DTE
209.165.200.1
255.255.255.224
Objetivos
Configurar un router y un host del cliente para DHCP.
Configurar un router en las instalaciones del cliente par.a NAT sobrecargada,
también denominada Traducción de la dirección del puerto (PAT).
Verificar las traducciones DHCP y NAT desde el interior de la red del cliente a ISP
Información básica/Preparación
Establezca una red similar a la que se muestra en el diagrama de topología Se puede
usar cualquier router que cumpla con los requisitos de interfaz que se ven en dicho
diagrama, como los routers 800, 1600, 1700, 1800, 2500, 2600, o una combinación de
estos. Consulte la tabla del resumen de la interfaz del router al final de esta práctica de
laboratorio para determinar correctamente los identificadores de interfaz que se deben
usar según el equipo disponible en el laboratorio. El resultado puede ser distinto del que
aparece en esta práctica de laboratorio según el modelo del router. Se deben ejecutar
los pasos de esta práctica de laboratorio en cada router a menos que se especifique lo
contrario.
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Se necesitan los siguientes recursos
• Dos routers, uno con una interíaz Ethernet y una serial y el otro con una interfaz
serial
• Una computadora con Windows XP
• Cable Ethernet de conexión directa categoría 5 (PC1 a swilch)
• Cable serial nulo
• Cables de consola (desde PC 1 a los routers R1 y R2)
• Acceso al indicador de comando de la PC
• Acceso a la configuración TCP/IP de red de la PC
Desde la PC, inicie una sesión HyperTerminal con el router.
NOTA: Diríjase a las instrucciones de "Borrar y recargar el router" que aparecen al final
de esta práctica de laboratorio. Realice esos pasos en todos los routers asignados a esta
práctica antes de continuar.
NOTA: Routers SDM: si se elimina startup-config en un router SDM, SDM ya no
aparecerá de manera predeterminada cuando se reinicie el router. Será necesario
establecer una configuración básica de router usando los comandos IOS. Consulte el
procedimiento que aparece al final de esta práctica de laboratorio o comuníquese con su
instructor.
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Paso 1: Cablear y configurar los routers
a. Siguiendo el diagrama de la topología, conecte la PC, el switch y los routers utilizando
el cableado adecuado.
b. Configure cada router con los siguientes parámetros: nombre del host, acceso y
contraseña de consola, acceso y contraseña vty y contraseña secreta de enable. Si fuera
necesario, consulte la Práctica de laboratorio 5.3.5, "Configuración de parámetros básicos
del router con la CLI de IOS", para ver las instrucciones para configurar el nombre del
host, las contraseñas y las direcciones de interfaces.
c. Configure las interfaces del router con la dirección IP y máscara de subred
correspondientes Asegúrese de que las interfaces se encuentren en condiciones de uso y
que puedan hacer ping a una interfaz o host conectados directamente.
d. Configure el router del ISP con una dirección de loopback para utilizarla para probar el
router del cliente. La dirección de loopback representa una red distante.
ISP (config)#
interface loopback 0
ISP (config-if)#
ip address 209.165.200.1 255.255.255.224
Paso 2: Configurar una ruta por defecto en el router del cliente
a. En el router del cliente, configure un ruta por defecto con dirección al ISP.
Todos los paquetes destinados a redes que no se encuentren en la tabla de
enrutamiento del cliente son enviados al router del ISP, que posee una tabla de
enrutamiento y conexiones bastante mayores en comparación con los otros
proveedores de Internet. Observe cómo esta ruta por defecto utiliza la dirección
IP del router vecino como el último número.
Cliente(config)#
ip route 0.0.0.0 0.0.0.0 209.165.200.226
b. ¿Por qué no se utiliza una ruta por defecto en el SP? Una ruta por defecto en
el router del ISP sería una mala configuración si está dirigida a un sitio del
cliente. Toda ruta que no se encuentre en la tabla de enrutamiento del ISP será
enviada automáticamente al router del cliente. El router del cliente no sabría
qué hacer con el paquete y lo enviaría a la ruta por defecto del router del
cliente, que es el ISP. Se producirá un routing loop
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Paso 3: Configurar y probar el pool de DHCP
a. En el router del cliente, configure un pool de DHCP para los clientes internos.
Cliente(confiq)#
ip dhcp excluded-address 192.168.1.1
Cliente(config)#
ip
dhcp pool INTERNAL
Cliente(dhcp-config)# network 192.168.1.0 255.255.255.0
Cliente(dhcp-config)# domain-name abe-xyz-widgets.inc
Cliente(dhcp-config)# default-router 192.168.1.1
b. En la PC host del diente, haga clic en Inicio > Panel de control > Conexiones de
red para verificar que la NIC esté configurada para DHCP. Si fuera necesario, abra
una solicitud de entrada de comandos y ejecute los comandos ipconfig /release e
ipconfig /renew
c. En la PC host del cliente, abra una solicitud de entrada de comandos. Haga clic en
Inicio > Ejecutar, y luego escriba cmd y presione Intro También puede hacer clic
en Inicio > Todos los programas > Accesorios > Indicador de comandos. Emita el
comando ipconfig /all
d. ¿Qué dirección IP se envía a la PC?_____________________________________
e. ¿Cuál es la dirección MAC de la PC host?________________________________
f. Desde la PC host, haga ping al gateway por defecto (la interfaz Ethernet del
router). ¿Fue exitoso el ping? Sí: ________ No: ________(Resuelva el problema
si fuera necesario y no continúe hasta que el ping tenga éxito).
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
Paso 4: Mostrar la asignación DHCP en el router del cliente
a Para visualizar la combinación de la dirección IP y la dirección de hardware del host
(MAC) asignada por el servidor DHCP en el router, emita el comando show ip dhcp
binding en el router del cliente.
Cliente#show ip dhcp binding
IP address Client-ID/
Lease expiration
Type
Hardware address
192.168.1.2 0100.0bdb.04a5.cd May 26 2007 11:19 AM Automatic
b. ¿Las direcciones IP y la de hardware que se muestran coinciden con las
registradas para la PC host en el Paso 3?
____________________________________________________________________
Paso 5: Configurar NAT/PAT
a. En el router del cliente, utilice el comando access-list para identificar las
direcciones que necesitan ser traducidas. Se indica el número de red, pero en
lugar de una máscara normal que generalmente le sigue, se utiliza una máscara
wildcard (0.0.0.255)
Cliente(config)#
access-list 1 permit 192.168.1.0 0.0.0.255
b. En el router del cliente, defina dónde busca la NAT las direcciones IP que deben
ser traducidas (la lista de origen 1 se refiere a la lista de acceso 1 que usted creó)
Defina también qué dirección IP de la interfaz debe utilizar como la dirección real
para cada paquete que atraviese la interfaz FastEthernet destinado a la interfaz
serial El parámetro overload al final del comando que se muestra a continuación
significa que se utiliza la dirección IP del puerto serial y que se utilizan los
números de puertos para rastrear los paquetes Aproximadamente, en realidad se
pueden traducir 4.000 direcciones usando este método, aunque es técnicamente
posible traducir incluso más.
CCNA Discovery
Trabajar en una pequeña o mediana empresa o ISP
c. Aplique NAT a las interfaces internas y externas.
Cliente(config)#
interface serial 0/0/0
Cliente(config-if)#
ip nat outside
Cliente(config-if)#
exit
Cliente(config)#
interface fastethernet 0/0
Cliente(config)#
ip nat inside
Cliente(config)#
end
Paso 6: Probar NAT/PAT
a. Desde la solicitud de entrada de comandos de la PC host, haga ping a la dirección
de loopback del router.
ping 209.165.200.1
b. ¿Fue exitoso el ping?
Sí ________ No ________ Caso contrario, resuelva el problema.
c. En el router del cliente, emita el comando para verificar la traducción NAT.
Customer# show ip nat translation
Pro Inside global Inside local Outside local Outside global
icmp 209.165.200.225:512 192.168.1.2:512 209.165.200.1:512 209.165.200.1:512
