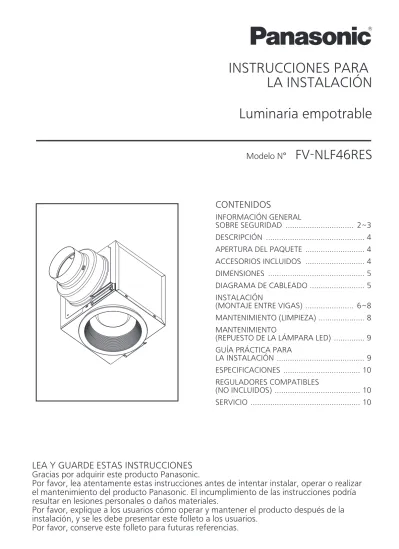

Modelo N°
FV-NLF46RES
LEA Y GUARDE ESTAS INSTRUCCIONES
Gracias por adquirir este producto Panasonic.Por favor, lea atentamente estas instrucciones antes de intentar instalar, operar o realizar el mantenimiento del producto Panasonic. El incumplimiento de las instrucciones podría resultar en lesiones personales o daños materiales.
Por favor, explique a los usuarios cómo operar y mantener el producto después de la instalación, y se les debe presentar este folleto a los usuarios.
Por favor, conserve este folleto para futuras referencias.
INSTRUCCIONES PARA
LA INSTALACIÓN
Luminaria empotrable
CONTENIDOS
INFORMACIÓN GENERAL SOBRE SEGURIDAD ... 2~3 DESCRIPCIÓN ... 4APERTURA DEL PAQUETE ... 4
ACCESORIOS INCLUIDOS ... 4
DIMENSIONES ... 5
DIAGRAMA DE CABLEADO ... 5
INSTALACIÓN (MONTAJE ENTRE VIGAS) ... 6~8 MANTENIMIENTO (LIMPIEZA) ... 8
MANTENIMIENTO (REPUESTO DE LA LÁMPARA LED) ... 9
GUÍA PRÁCTICA PARA LA INSTALACIÓN ... 9
ESPECIFICACIONES ... 10
REGULADORES COMPATIBLES (NO INCLUIDOS) ... 10
Para su seguridad
Para reducir el riesgo de lesiones, pérdidas de vida, descargas eléctricas, incendios, fallos y daños al equipo o a la propiedad, siempre respete las siguientes medidas de seguridad.
Este símbolo se usa para alertar a los usuarios de no desmontar el equipo y volverlo a ensamblar para reducir los riesgos de incendio y descarga eléctrica.
Este símbolo se usa para alertar a los usuarios de asegurarse de estar conectados a tierra cuando se use el equipo con el terminal de tierra.
Este símbolo se usa para alertar a los usuarios sobre un procedimiento específico que se debe seguir para utilizar la unidad de forma segura.
Los siguientes símbolos se usan para clasificar y describir el tipo de instrucciones que se deben respetar.
INFORMACIÓN GENERAL SOBRE SEGURIDAD
Para reducir el riesgo de incendio, choque eléctrico o lesiones, cumpla con las siguientes reglas:
Antes de hacer nantenimiento o de limpiar la unidad, corte el suministro de corriente en el panel principal y bloquee el dispositivo de desconexión para impedir que accidentalmente vuelva a
restablecerse el suministro. Cuando no se pueda bloquear el dispositivo de desconexión, coloque un cartel de advertencia bien visible en el panel principal.
Se necesita aire suficiente para lograr una combustión adecuada y una eficaz eliminación de los gases a través de la chimenea del equipo de calefacción, para evitar una contracorriente. Siga las pautas del fabricante del equipo de calefacción y las normas de seguridad, como las publicadas por la Asociación Nacional de Protección contra Incendios. (“NFPA”, por su sigla en inglés) y las de la Sociedad Americana de Ingenieros en Calefacción, Refrigeración y Aire Acondicionado (“ASHRAE”, Use esta unidad sólo del modo indicado por el fabricante. Si tuviera dudas, comuníquese con él.
El trabajo de instalación y de cableado eléctrico debe ser realizado por una o más personas calificadas y en cumplimiento con todos los códigos y normas aplicables, inclusive los edificios relativos a incendios.
Indica un peligro potencial que podría causar la muerte o lesiones graves.
Indica un peligro que puede causar lesiones menores.
Indica un peligro que podría resultar en daños a la propiedad.
Explicación de los desplegados con símbolos.
Los siguientes desplegados de explicación de los símbolos se usan para clasificar y describir el nivel de peligro, lesión y daño a la propiedad que puede ocurrir cuando se ignora la indicación y se hace un uso inadecuado.
ADVERTENCIA
PRECAUCIÓN
AVISO
Este símbolo se usa para alertar a los usuarios sobre un procedimiento específico que no se debe realizar.
No instale el producto utilizando un método que no esté aprobado en las instrucciones. Esta unidad debe estar correctamente conectada a tierra.
ADVERTENCIA
PRECAUCIÓN
Verifique que cuenta con una corriente eléctrica de 120 V CA, 60 Hz.
Proteja el cable de alimentación de bordes filosos, aceite, grasa, superficies calientes, productos químicos y otros objetos.
No permita que el cable de alimentación se enrede o enrosque. Suministre aire adicional para lograr una ventilación adecuada.
No use en áreas donde cocine (Fig. B).
Las piezas exclusivas o con un propósito especial, como los elementos fijos del montaje, se deben utilizar si se proporcionan dichas piezas.
No instale esta unidad si los conductos están configurados como se muestra en la (Fig. A).
Debe utilizarse solo para ventilación general. No usar para escape materiales peligrosos o explosivos y vapores.
Siempre desconecte la fuente de alimentación antes de trabajar en o cerca del aplique de luz o la caja de conexiones.
Obedezca los códigos locales sobre electricidad y seguridad, así como lo establecido en el Código Nacional para Instalaciones Eléctricas (“NEC”, por su sigla en inglés), y en la Ley de Seguridad y Salud Ocupacional (“OSHA”, por su sigla en inglés).
Piso
45°
45°
(Área para cocinar) No instale arriba ni dentro de esta.
Equipo para cocinar
Fig. B
No instale esta luminaria empotrable donde la temperatura ambiente interior pueda exceder 104 °F (40 °C).
El producto debe usar la lámpara LED (modelo: 11BR30G4DIM/927/GU24) de la compañía Green Creative.
Fig. A Flexión extrema Adaptador Doblar repetidamente Conducto estrecho Doblar cerca del adaptador Prohibido Prohibido Prohibido Prohibido
Por favor, use guantes durante la instalación o la limpieza de esta luminaria empotrable.
La viga del techo debe estar sujeta a una carga estática, cuyo peso es cinco veces mayor que el del producto.
DESCRIPCIÓN
Este modelo de luminaria empotrable de Panasonic está listado por UL bajo el expediente UL No. E484859. El anillo de ajuste es de tipo eliminación rápida por resorte. Se provee un amortiguador para evitar el contraflujo de aire.
El producto de iluminación es un dispositivo de iluminación que utiliza una lámpara LED de 11 W de forma BR30 (modelo: 11BR30G4DIM/927/GU24, de la compañía Green Creative) y produce casi la misma iluminación que una lámpara incandescente estándar de 65 W.
Nota de FCC: Las pruebas realizadas con este equipo ponen de manifiesto que cumple con los límites para un dispositivo digital de clase B, según la Parte 15 de las Normas FCC. Estos límites se han establecido para ofrecer una protección razonable contra interferencias perjudiciales en instalaciones residenciales. Este equipo genera, usa y puede emitir energía de radiofrecuencia y, si no se instala y se usa según las instrucciones, puede ocasionar interferencias en las comunicaciones de radio. Sin
embargo, no hay garantías de que puedan producirse interferencias en determinadas instalaciones. Si este equipo produce interferencias perjudiciales en la recepción de radio o televisión, lo que se puede determinar encendiendo y apagando el equipo, el usuario puede tratar de corregirlas usando alguna de las siguientes medidas:
Vuelva a orientar o a colocar la antena de recepción. Aumente la separación entre el equipo y el receptor.
Conecte el equipo a la toma de un circuito diferente al que está conectado el receptor.
Póngase en contacto con el distribuidor o con un técnico de radio y televisión con experiencia. Aviso: Este equipo debe ser instalado por personal calificado según las instrucciones de instalación proporcionadas; y todos los códigos y normas aplicables. Además, los cambios o modificaciones no expresamente aprobados por la parte responsable de su cumplimiento podrían anular la autorización del usuario para utilizar este equipo.
Parte responsable: Panasonic Corporation of North America Two Riverfront Plaza, Newark, NJ 07102 Servicio al cliente: 1-866-292-7299
Este dispositivo cumple la parte 15 de las Normas FCC. Su funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias nocivas. (2) Este dispositivo debe
aceptar cualquier interferencia recibida, incluso aquellas interferencias que pudieran causar un funcionamiento indeseado.
Este producto se puede usar con un regulador opcional según las instrucciones del regulador. Riesgo de incendio: Tipo IC-Intrínsecamente protegido, utilizar lámpara LED solamente,
Máx. 11 W, tipo GU24.
Desempaque y retire cuidadosamente la unidad del interior de la caja de cartón. Con la Lista de Accesorios a mano, verifique que recibió todas las piezas indicadas.
APERTURA DEL PAQUETE
1 2
ACCESORIOS INCLUIDOS
Anillo de ajuste
Nombre de la pieza Aspecto Cantidad
Tornillo (ST4.2X6)
DIMENSIONES
Unidades: pulgadas (mm)DIAGRAMA DE CABLEADO
Blanco Blanco Lámpara LED Tablero de empalme 120 V CA 60 Hz Negro Negro Descarga a tierra Neutro Vivo 1/2 (12) 6 8 6 1/2 (163) Dia. 7 1/2 (190) 7 3 3/8 (86) 8 1/4 (209) 1 2 3 4 5 7 1/2 (190) 3 7/8 (98) Dia. 5 7/8 (148) Dia. 11 2/5 (290) 13 1/4 15 1/2 (336 394) ~ ~ 16 1/2 18 3/4 (419 480) ~ ~ 21 1/4 23 1/2 (540 597) ~ ~ Cuerpo de la luminaria Anillo de ajuste Adaptador Lámpara LED Tablero de empalme Soporte de suspensión RegistroCubierta del soporte Nombre de la pieza Nombre de la pieza
INSTALACIÓN (MONTAJE ENTRE VIGAS)
Si la luminaria empotrable sólo se utiliza para la iluminación, por favor, elimine el amortiguador y el adaptador (primero muévalos hacia abajo, y luego hacia adelante), a continuación, utilice el panel adaptador para cubrir el agujero de empotrar. (Fig. 1) Por favor, siga los pasos de instalación de la
siguiente manera (en base al producto con amortiguador y adaptador):
1. Inserte los soportes de suspensión en el cuerpo de la luminaria de cada lado de la cubierta del soporte. (Fig. 2)
IMPORTANTE :
Quite la cinta del registro y del adaptador antes de hacer la instalación. Tal como se indica a
continuación:
Posición de las vigas :
La distancia A desde el centro de una viga a la otra es de 12 pulgadas (305 mm) a 24 pulgadas (609 mm)
Vigas
Si la distancia A entre las vigas centrales fuera de 12 pulgadas, corte los soportes de
suspensión a lo largo de los dos cortes “C” con una sierra para metal u otra herramienta.
Antes Después 2 cortes “C” Adaptador Cinta Registro Unidades: pulgadas (mm) Fig. 2 Adaptador
Cubierta del soporte Soporte de suspensión Soporte de suspensión Tornillo (ST4.2X6) Fig. 3 Techo Viga Viga Soporte de suspensión Soporte de suspensión >1/8 (3.2) Aproximadamente 3/8 ( 9.5) Agujero largo Unidades: pulgadas (mm) Cuerpo de la luminaria UP
2. Instale los soportes de suspensión y con los tornillos (ST4.2X6), pero todavía no apriete a fondo los tornillos (salvo que el espacio entre las vigas sea de 12 pulgadas.) (Fig. 2).
Guantes 1 2 Fig. 1 Amortiguador y adaptador Orificio Panel adaptador
CONTINUACIÓN DE INSTALACIÓN (ENTRE VIGAS DE MONTAJE)
Fig. 5 8- Tornillos largos (ST4.2X20) 2- Tornillos (ST4.2X6) 2- Tornillos (ST4.2X18) Adecuada posición de tornillo Orificio correspondiente del tablero Cubierta de la caja de conexiones Neutro con blanco Polo vivo con negro Cable a tierra con verde Empalmador roscadoFig. 6
Conducto
8. Refiérase al diagrama de cableado que figura a continuación (Página 5). Cumpla con los códigos locales sobre instalaciones eléctricas y con el Código Nacional para Instalaciones Eléctricas (“NEC”, por su sigla en inglés). Usando tuercas para cable aprobadas por UL, conecte el cable de alimentación de la casa a los cables de las luminarias empotradas. (Fig. 6) 5. Cuelgue el cuerpo de la luminaria por debajo de
los cuatro tornillos largos, y ajuste los soportes de suspensión, si es necesario. A continuación, apriete los cuatro tornillos largos. Y fije las otras cuatro tornillos largos (ST4.2 X 20) en los otros orificios. Asegúrese de que el cuerpo de la luminaria esté nivelado y a escuadra con las vigas. (Fig. 5)
7. Quite el orificio ciego de la tapa del tablero de empalme, y quite la tapa del tablero de empalme. Asegure el conducto o el protector al orificio ciego del tablero de empalme (Fig. 6).
6. Apriete los dos tornillos (ST4.2X6) (salvo que el espacio entre las vigas sea de 12 pulgadas.). A continuación, fije el soporte de suspensión y a cuerpo de la luminaria con tornillos (ST4.2X18). (Fig. 5)
Montar cuidadosamente la cubierta de la caja de conexiones de modo que los conductores principales no se aprieten.
10. Instale un conducto circular y asegúrelo con abrazaderas o alambres de sujeción, y séllelo con masilla o una cinta metalizada. Deberá usar un conducto circular de 4 o de 6 pulgadas para conectarlo a la parte relevante del adaptador (Fig. 7).
Fig. 7 Conducto circular
Masilla o una cinta metalizada
Si la luminaria empotrable sólo se utiliza para la iluminación, por favor, ignore el paso 9.
(Fig. 1 de página 6)
AVISO
PRECAUCIÓN
Fig. 8
Después de terminar el trabajo del techo , selle el espacio entre la brida y el techo con masilla u otro sellador para impedir fugas de aire.
Soporte de suspensión Viga >1/8 (3.2) 6 ½ (165) Dia. Techo Techo Agujero en el techo Unidades: pulgadas (mm)
9. Montar la tapa de la caja de conexiones.
11. Termine el trabajo del techo.
Se debe perforar un orificio circular en el techo (6 1/2 pulgadas (165 mm) de diámetro). Y asegúrese de que habrá una brecha
(> 1/8 pulgadas (3,2 mm)) entre la parte inferior del cuerpo de la luminaria y el techo. (Fig. 8)
CONTINUACIÓN DE INSTALACIÓN (ENTRE VIGAS DE MONTAJE)
El uso de otra lámpara puede provocar un bajo rendimiento o riesgo de incendio.
Fig. 10 2- Resorte
montaje
Anillo de ajuste 2- Ranura
La lámpara LED suministrada no está destinada a otro uso.
13. Inserte los resortes de montaje en la ranura como se muestra en la figura y conecte el anillo de ajuste en el cuerpo de la luminaria. (Fig. 10)
Fig. 9 Lámpara LED
PRECAUCIÓN
12. Instale la lámpara LED suministrada (Fig. 9).
MANTENIMIENTO (LIMPIEZA)
Antes de trabajar en la unidad, desconecte el suministro de corriente. El mantenimiento de rutina debe hacerse todos los años.
No sumerja las piezas de resina en agua a más de 140 °F (60 °C).
Nunca utilice gasolina, benceno, disolvente o cualquier otro tipo de productos químicos para la limpieza de la luminaria empotrable.
ADVERTENCIA
PRECAUCIÓN
1. Para quitar el anillo de ajuste, jale los resortes de montaje hacia abajo (apriete los resortes de montaje y jale hacia abajo con cuidado (Fig. 11).
2. Limpie el anillo de ajuste (no lo ponga en agua caliente; use un detergente de cocina que no sea abrasivo y seque con un trapo limpio) (Fig. 12).
2- Resorte montaje Guantes Guantes Techo Anillo de ajuste Anillo de ajuste Fig. 11 Fig. 12 Guantes
1. Cuando la luminaria empotrable se utiliza con amortiguador y adaptador, necesita ser operada en conjunto con el producto de Panasonic con función de ventilación. Por favor, póngase en contacto con el distribuidor local para obtener los modelos específicos de productos. De lo contrario, el efecto de uso de la luminaria empotrable puede no ser tan bueno.
2. La luminaria empotrable sin amortiguador ni adaptador se puede utilizar como una luz por sí sola.
GUÍA PRÁCTICA PARA LA INSTALACIÓN
La luminaria empotrable sólo puede expulsar aire, pero no suministrarlo. De lo contrario, podría producirse una descarga eléctrica.
Antes de trabajar en la unidad, desconecte el suministro de corriente.
La lente y la unidad de iluminación deben enfriarse antes del mantenimiento (limpieza) o del reemplazo del foco.
1. Para quitar el anillo de ajuste, jale los resortes de montaje hacia abajo (apriete los resortes de montaje y jale hacia abajo con cuidado) (Fig. 10 de página 8).
2. Quite la lámpara LED. (Fig. 15)
3. Sustituya la lámpara LED de 11 W en forma de BR30
(modelo: 11BR30G4DIM/927/GU24, de la compañía Green Creative). (Fig. 9 de página 8)
4. Trabe la cubierta del foco. (Fig. 10 de página 8) Fig. 15
Lámpara LED
MANTENIMIENTO (REPUESTO DE LA LÁMPARA LED)
ADVERTENCIA
ADVERTENCIA
Guantes
SERVICIO
Advertencia relativa a quitar cubiertas.
El servicio deberá ser realizado únicamente por técnicos capacitados.
Esta unidad fue diseñada y fabricada para asegurar que su mantenimiento sea mínimo.
FV-NLF46RES 4 6 120 60 11,0 11,0 5,3 (2,4) N° de modelo Salida Dirección de circulación
del aire Voltaje (V) Peso lb. (kg)
Consumo de energía (W) Diámetro del conducto (pulgadas) Frecuencia (Hz) Lámpara
ESPECIFICACIONES
REGULADORES COMPATIBLES (NO INCLUIDOS)
Si desea conectar un atenuador, obtenga la información del atenuador adecuado para la Red que se describe en la paquete de la lámpara.
