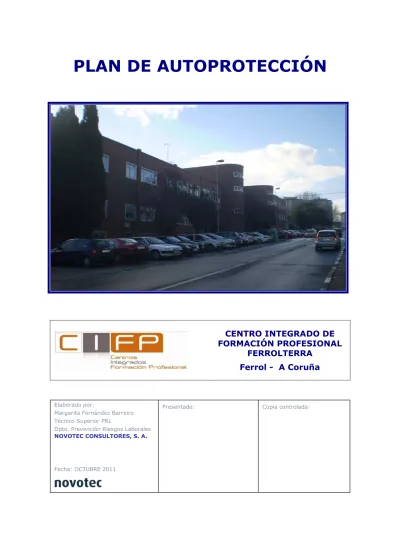

PLAN DE AUTOPROTECCIÓN

(1)

PLAN DE AUTOPROTECCIÓN

CENTRO INTEGRADO DE

FORMACIÓN PROFESIONAL

FERROLTERRA

Ferrol - A Coruña

Elaborado por:

Margarita Fernández Barreiro Técnico Superior PRL

Dpto. Prevención Riesgos Laborales

NOVOTEC CONSULTORES, S. A.

Fecha: OCTUBRE 2011

(2)

Plan de Autoprotección – CIFP Ferrolterra Ed. 1 Fecha 10/2011 Índice Pag. 1 de 4

PLAN DE AUTOPROTECCIÓN

Índice

0. INTRODUCCIÓN

1. IDENTIFICACIÓN DE LOS TITULARES Y DEL EMPLAZAMIENTO DE LA ACTIVIDAD 1.1. DIRECCIÓN POSTAL DEL EMPLAZAMIENTO DE LA ACTIVIDAD.

DENOMINACIÓN DE LA ACTIVIDAD, NOMBRE Y/O MARCA. TELÉFONO Y FAX.

1.2. IDENTIFICACIÓN DE LOS TITULARES DE LA ACTIVIDAD. NOMBRE Y/O RAZÓN SOCIAL. DIRECCIÓN POSTAL.

1.3. NOMBRE DEL DIRECTOR DEL PLAN DE AUTOPROTECCIÓN Y DEL DIRECTOR DEL PLAN DE ACTUACIÓN EN EMERGENCIA, CASO DE SER DISTINTOS. DIRECCIÓN POSTAL, TELÉFONO Y FAX.

2. DESCRIPCIÓN DETALLADA DE LA ACTIVIDAD Y DEL MEDIO FÍSICO EN EL QUE SE DESARROLLA

2.1. DESCRIPCIÓN DE CADA UNA DE LAS ACTIVIDADES DESARROLLADAS OBJETO DEL PLAN.

2.2. DESCRIPCIÓN DEL CENTRO O ESTABLECIMIENTO, DEPENDENCIAS E INSTALACIONES DONDE SE DESARROLLAN LAS ACTIVIDADES OBJETO DEL PLAN.

2.3. CLASIFICACIÓN Y DESCRIPCIÓN DE USUARIOS.

2.4. DESCRIPCIÓN DEL ENTORNO URBANO, INDUSTRIAL O NATURAL EN EL QUE FIGURAN LOS EDIFICIOS, INSTALACIONES Y ÁREAS DONDE SE DESARROLLA LA ACTIVIDAD.

2.5. DESCRIPCIÓN DE LOS ACCESOS. CONDICIONES DE ACCESIBILIDAD PARA LA AYUDA EXTERNA.

3. INVENTARIO, ANÁLISIS Y EVALUACIÓN DE RIESGOS

3.1. DESCRIPCIÓN Y LOCALIZACIÓN DE LOS ELEMENTOS, INSTALACIONES, PROCESOS DE PRODUCCIÓN, ETC. QUE PUEDAN DAR ORIGEN A UNA SITUACIÓN DE EMERGENCIA O INCIDIR DE MANERA DESFAVORABLE EN EL DESARROLLO DE LA MISMA.

3.2. IDENTIFICACIÓN, ANÁLISIS Y EVALUACIÓN DE LOS RIESGOS PROPIOS DE LA ACTIVIDAD Y DE LOS RIESGOS EXTERNOS QUE PUDIERAN AFECTARLE (RIESGOS CONTEMPLADOS EN LOS PLANES DE PROTECCIÓN CIVIL Y ACTIVIDADES DE RIESGO PRÓXIMAS).

(3)

Plan de Autoprotección CIFP Ferrolterra Ed. 1 Fecha 10/2011

Índice Pag. 2 de 4

3.3. IDENTIFICACIÓN, CUANTIFICACIÓN Y TIPOLOGÍA DE LAS PERSONAS TANTO AFECTAS A LA ACTIVIDAD COMO AJENAS A LA MISMA QUE TENGAN ACCESO A LOS EDIFICIOS, INSTALACIONES Y ÁREAS DONDE SE DESARROLLA LA ACTIVIDAD.

4. INVENTARIO Y DESCRIPCIÓN DE LAS MEDIDAS Y MEDIOS DE AUTOPROTECCIÓN 4.1. INVENTARIO Y DESCRIPCIÓN DE LAS MEDIDAS Y MEDIOS, HUMANOS Y

MATERIALES, QUE DISPONE A ENTIDAD PARA CONTROLAR LOS RIESGOS DETECTADOS, ENFRENTAR LAS SITUACIONES DE EMERGENCIA Y FACILITAR LA INTERVENCIÓN DE LOS SERVICIOS EXTERNOS DE EMERGENCIAS.

4.2. LAS MEDIDAS Y LOS MEDIOS, HUMANOS Y MATERIALES, DISPONIBLES EN APLICACIÓN DE LAS DISPOSICIONES ESPECÍFICAS EN MATERIA DE SEGURIDAD.

5. PROGRAMA DE MANTENIMIENTO DE INSTALACIONES

5.1. DESCRIPCIÓN DEL MANTENIMIENTO PREVENTIVO DE LAS INSTALACIONES DE RIESGO, QUE GARANTIZA EL CONTROL DE LAS MISMAS.

5.2. DESCRIPCIÓN DEL MANTENIMIENTO PREVENTIVO DE LAS INSTALACIONES DE PROTECCIÓN, QUE GARANTIZA LA OPERATIVIDAD DE LAS MISMAS.

5.3. REALIZACIÓN DE LAS INSPECCIONES DE SEGURIDAD DE ACUERDO CON LA NORMATIVA VIGENTE.

6. PLAN DE ACTUACIÓN ANTE EMERGENCIAS

6.1. IDENTIFICACIÓN Y CLASIFICACIÓN DE LAS EMERGENCIAS. 6.2. PROCEDIMIENTOS DE ACTUACIÓN ANTE EMERGENCIAS.

6.3. IDENTIFICACIÓN Y FUNCIONES DE LAS PERSONAS Y EQUIPOS QUE LLEVARÁN A CABO LOS PROCEDIMIENTOS DE ACTUACIÓN EN EMERGENCIAS.

6.4. IDENTIFICACIÓN DEL RESPONSABLE DE LA PUESTA EN MARCHA DEL PLAN DE ACTUACIÓN ANTE EMERGENCIAS.

7. INTEGRACIÓN DEL PLAN DE AUTOPROTECCIÓN EN OTROS DE ÁMBITO SUPERIOR 7.1. LOS PROTOCOLOS DE NOTIFICACIÓN DE LA EMERGENCIA.

7.2. LA COORDINACIÓN ENTRE LA DIRECCIÓN DEL PLAN DE AUTOPROTECCIÓN Y LA DIRECCIÓN DEL PLAN DE PROTECCIÓN CIVIL DONDE SE INTEGRE EL PLAN DE AUTOPROTECCIÓN.

7.3. LAS FORMAS DE COLABORACIÓN DE LA ORGANIZACIÓN DE AUTOPROTECCIÓN CON LOS PLANES Y LAS ACTUACIONES DEL SISTEMA PÚBLICO DE PROTECCIÓN CIVIL.

(4)

Índice Pag. 3 de 4

8. IMPLANTACIÓN DEL PLAN DE AUTOPROTECCIÓN

8.1. IDENTIFICACIÓN DEL RESPONSABLE DE LA IMPLANTACIÓN DEL PLAN. 8.2. PROGRAMA DE FORMACIÓN Y CAPACITACIÓN PARA EL PERSONAL CON

PARTICIPACIÓN ACTIVA EN EL PLAN DE AUTOPROTECCIÓN.

8.3. PROGRAMA DE FORMACIÓN E INFORMACIÓN A TODO EL PERSONAL SOBRE EL PERSONAL DE AUTOPROTECCIÓN.

8.4. PROGRAMA DE INFORMACIÓN PARA LOS USUARIOS.

8.5. SEÑALIZACIÓN Y NORMAS PARA LA ACTUACIÓN DE VISITANTES.

8.6. PROGRAMA DE DOTACIÓN Y ADECUACIÓN DE MEDIOS MATERIALES Y RECURSOS

9. MANTENIMIENTO DE LA EFICACIA Y ACTUALIZACIÓN DEL PLAN DE AUTOPROTECCIÓN

9.1. PROGRAMA DE RECICLAJE DE FORMACIÓN E INFORMACIÓN. 9.2. PROGRAMA DE SUSTITUCIÓN DE MEDIOS Y RECURSOS. 9.3. PROGRAMA DE EJERCICIOS Y SIMULACROS.

9.4. PROGRAMA DE REVISIÓN Y ACTUALIZACIÓN DE TODA LA DOCUMENTACIÓN QUE FORMA PARTE DEL PLAN DE AUTOPROTECCIÓN.

(5)

Índice Pag. 4 de 4

ANEXOS

ANEXO I. DIRECTORIO DE COMUNICACIÓN

ANEXO II. FORMULARIOS PARA LA GESTIÓN DE EMERGENCIAS

ANEXO III. PLANOS

ANEXO IV. COORDINACIÓN DE ACTIVIDADES EMPRESARIALES CON CONTRATAS

ANEXO V. CÁLCULO DE EVACUACIÓN

ANEXO VI. EVALUACIÓN NIVEL DE RIESGO

(6)

Introducción Pag. 1de 84

0. INTRODUCCIÓN

0.1. - NECESIDAD Y OBJETIVOS DEL PLAN

La seguridad en las actividades, operaciones y diseño de las instalaciones son obligaciones básicas de todo empresario. CIFP FERROLTERRA tiene la obligación legal y moral de proteger la salud y la vida de sus trabajadores y alumnos, así como las instalaciones y el medio ambiente. Adicionalmente, todos los trabajadores del CIFP FERROLTERRA deben permanecer vigilantes para garantizar la seguridad en los trabajos y conseguir la reducción de los riesgos, así como minimizar la afección de los mismos a los alumnos.

En un Centro Docente, las funciones básicas son las de docencia e investigación. Para ello, cuentan con unos servicios generales que aseguran el funcionamiento del Centro.

Debido a estas funciones, los niveles de ocupación son elevados, y la tipología de personal afectado es muy variada.

La clave para conseguir esta seguridad está precisamente en la gestión de los riesgos. Este concepto implica la necesidad de conocer, tanto el nivel de riesgo asociado a la actividad desarrollada, como el alcance de las consecuencias que puedan suceder cuando aparezca un problema. Generalmente, es prácticamente imposible eliminar el riesgo asociado a un proceso sin prescindir del mismo en las instalaciones. Sin embargo, resulta viable reducirlo empleando métodos de trabajo seguros enmarcados en la gestión de riesgos.

Encuadrado en este ámbito, los Planes de Autoprotección en general, desarrollan la organización y los medios necesarios, para luchar contra los acontecimientos que puedan suponer una situación de riesgo sobre las personas, el medio ambiente y / o las instalaciones.

Conforme a los artículos 20 y 21 de la Ley 31/1995 de Prevención de Riesgos Laborales, en todo centro de trabajo en el que concurren actividades e instalaciones con determinado nivel de riesgo, está obligado a adoptar las medidas necesarias en materia de actuación de primeros auxilios y evacuación del personal ante las posibles situaciones de emergencia que pudieran acontecer en el mismo.

Para ello, partiendo de un análisis de las instalaciones, se requerirá la asignación de personas con misiones y responsabilidades específicas durante una situación de emergencia.

En los artículos anteriormente citados, se indica que dicho personal deberá poseer formación específica y disponer de material adecuado en función del riesgo de la instalación. Asimismo, se indica que el plan de actuación ante una emergencia, al objeto de garantizar una respuesta rápida y eficaz, deberá considerar la coordinación con los servicios de emergencia exteriores.

(7)

Identificación titulares y emplazamiento actividad Pag. 2 de 84 El presente Plan de Autoprotección se elabora cumpliendo las directrices recogidas en el R.D. 393/2007, por la que se aprueba la Norma Básica de Autoprotección y el Decreto 171/2010, sobre Planes de Autoprotección en la Comunidad Autónoma de Galicia, marco normativo que dará estructura al documento.

Podemos considerar como objetivos del Plan de Autoprotección los siguientes:

1. Prevenir y controlar los riesgos sobre las personas y los bienes.

2. Dar la respuesta adecuada a las posibles situaciones de emergencia.

3. Conocer las instalaciones para identificar los riesgos.

4. Adoptar las medidas preventivas para evitar que se produzcan accidentes.

5. Conocer de antemano las normas de actuación en el caso que ocurra un siniestro.

6. Garantizar la fiabilidad de todos los medios de protección.

7. Disponer de personal organizado, formado y adiestrado.

8. Proporcionar información a todos los ocupantes de las instalaciones de cómo deben actuar ante una emergencia.

9. Estudiar las vías de evacuación a utilizar en caso de emergencia.

0.2. - CONTENIDO DEL PLAN DE AUTOPROTECCIÓN

El Plan de Autoprotección, describe la estructura organizativa, responsabilidades, comunicaciones y recursos a movilizar, en el control y combate del conjunto de incidentes y accidentes que puedan acontecer en la instalación, de forma que se consiga de un modo eficaz:

1. Controlar el evento que ha causado la emergencia. 2. Proteger la vida humana, la salud y el medio ambiente. 3. Minimizar los daños a la instalación y al entorno.

En el Plan de Autoprotección, se especifican los medios de autoprotección, los canales de comunicación durante la emergencia, la protección personal así como los mecanismos para su puesta a punto y mantenimiento durante una emergencia en la instalación.

(8)

Identificación titulares y emplazamiento actividad Pag. 3 de 84 La estructura organizativa propuesta, pretende ser lo suficiente flexible para permitir a los miembros y equipos movilizados durante la emergencia aplicar sus conocimientos, juicios y recursos para enfrentarse a cualquier incidente que pueda originarse en la instalación.

A tal efecto es importante que todo el personal involucrado tenga conocimiento del contenido del Manual y esté preparado para actuar de manera eficaz.

El contenido del Plan se estructura conforme a lo señalado en el Anexo II del Decreto 171/2010, que indica el contenido mínimo del Plan de Autoprotección estructurándolo en nueve capítulos, que son los siguientes:

• Capítulo 1. Identificación de los titulares y del emplazamiento de la actividad.

• Capítulo 2. Descripción detallada de la actividad y del medio físico en el que se desarrolla.

• Capítulo 3. Inventario, análisis y evaluación de riesgos.

• Capítulo 4. Inventario y descripción de las medidas y medios de autoprotección.

• Capítulo 5. Programa de mantenimiento de instalaciones.

• Capítulo 6. Plan de actuación ante emergencias.

• Capítulo 7. Integración del Plan de Autoprotección en otros de ámbito superior.

• Capítulo 8. Implantación del Plan de Autoprotección.

• Capítulo 9. Mantenimiento de la eficacia y actualización del Plan de Autoprotección.

0.3. - ÁMBITO Y PERSONAL AFECTADO

A efectos del presente Plan de Autoprotección se entiende por emergencia, cualquier suceso consecuencia de un desarrollo incontrolado de la actividad llevada a cabo que suponga grave riesgo, inmediato o diferido para las personas, los bienes y el medio ambiente, ya sea en el interior o en el exterior de las instalaciones.

El conocimiento del Plan de Autoprotección y el cumplimiento de su contenido son obligatorios para todo el personal presente en las instalaciones, así como participar, en la medida de sus posibilidades en el mismo, asumiendo las funciones que les sean asignadas.

Este Plan afecta a todas las personas presentes en la instalación: personal propio, personal ajeno, visitas, proveedores, etc.

(9)

Identificación titulares y emplazamiento actividad Pag. 4 de 84

0.4. - DEFINICIONES

A continuación se definen algunos de los términos mencionados en el presente Plan de Autoprotección y que se consideran necesarios para el entendimiento del mismo:

Plan de Autoprotección: Marco orgánico y funcional previsto para una actividad, centro, establecimiento, espacio, instalación o dependencia, con el objeto de prevenir y controlar los riesgos sobre las personas y los bienes y dar respuesta adecuada a las posibles situaciones de emergencias, en la zona bajo responsabilidad del titular, garantizando la integración de éstas actuaciones en el sistema público de protección civil.

Riesgo: Grado de pérdida o daño esperado sobre las personas y los bienes y su consiguiente alteración de la actividad socioeconómica, debido a la ocurrencia de un efecto dañino específico.

Plan de actuación en emergencias: Documento perteneciente al Plan de Autoprotección en el que se prevé la organización de la respuesta ante situaciones de emergencias clasificadas, las medidas de protección e intervención a adoptar, y los procedimientos y secuencia de actuación para dar respuesta a las posibles emergencias.

Intervención: Consiste en la respuesta a la emergencia, para proteger y socorrer a las personas y los bienes.

Evacuación: Acción de traslado planificado de las personas, afectadas por una emergencia, de un lugar a otro provisional seguro.

Alarma: Aviso o señal por la que se informa a las personas para que sigan instrucciones específicas ante una situación de emergencia.

Alerta: Situación declarada con el fin de tomar precauciones específicas debido a la probable y cercana ocurrencia de un suceso o accidente.

(10)

Identificación titulares y emplazamiento actividad Pag. 5 de 84

CAPÍTULO

1. IDENTIFICACIÓN

DE

LOS

TITULARES

Y

DEL

EMPLAZAMIENTO DE LA ACTIVIDAD

1.1. DIRECCIÓN POSTAL DEL EMPLAZAMIENTO DE LA ACTIVIDAD. DENOMINACIÓN DE LA ACTIVIDAD, NOMBRE Y/O MARCA. TELÉFONO Y FAX.:

Dirección Avenida Ramón y Cajal, s/n - 15403, Ferrol – A Coruña Denominación de la

actividad Docente – Formación Profesional Teléfono 981 333 107

Fax 981 370 945

1.2. IDENTIFICACIÓN DE LOS TITULARES DE LA ACTIVIDAD. NOMBRE Y/O RAZÓN SOCIAL. DIRECCIÓN POSTAL.

Razón Social CENTRO INTEGRADO DE FORMACIÓN PROFESIONAL FERROLTERRA

CIF Q6555526J

Dirección Avenida Ramón y Cajal, s/n Código Postal 15403

Localidad Ferrol – A Coruña Teléfono 981 333 107

Fax 981 370 945

Web http://www.edu.xunta.es/centros/iesferrolterra/ Email [email protected]

(11)

Identificación titulares y emplazamiento actividad Pag. 6 de 84 1.3. NOMBRE DEL DIRECTOR DEL PLAN DE AUTOPROTECCIÓN Y DEL DIRECTOR DEL PLAN DE ACTUACIÓN EN EMERGENCIA, CASO DE SER DISTINTOS. DIRECCIÓN POSTAL, TELÉFONO Y FAX.

CIFP FERROLTERRA

Director del Plan Enrique Pazo López - Director

Dirección Avenida de Ramón y Cajal, s/n

CP - Población 15403 Ferrol – A Coruña

Teléfono 981 333 107

(12)

Descripción de la actividad Pag. 7 de 84

CAPÍTULO 2. DESCRIPCIÓN DETALLADA DE LA ACTIVIDAD Y DEL

MEDIO FÍSICO EN EL QUE SE DESARROLLA

2.1. DESCRIPCIÓN DE CADA UNA DE LAS ACTIVIDADES DESARROLLADAS OBJETO DEL PLAN.

La actividad principal desarrollada por el CIFP FERROLTERRA es la de Docencia.

Como actividades secundarias derivadas de la principal, se desarrollan tareas administrativas y de restauración.

2.2. DESCRIPCIÓN DEL CENTRO O ESTABLECIMIENTO, DEPENDENCIAS E INSTALACIONES DONDE SE DESARROLLAN LAS ACTIVIDADES OBJETO DEL PLAN.

EDIFICIO PRINCIPAL

Se trata de una construcción con estructura de hormigón recubierta de ladrillo y superficie acristalada. La cubierta es a dos aguas de panel tipo sandwich. El edificio se distribuye en dos plantas bajo rasante y tres plantas sobre rasante.

El acceso principal al mismo se realiza por la planta baja, aunque también existen accesos secundarios por la planta semisótano.

El edificio consta de un bloque central en sus plantas semisótano y baja, y un bloque alargado en sus plantas primera y segunda.

Este edificio está comunicado con el Edificio de Talleres a través de una pasarela existente en la planta baja hasta la planta primera de dicho edificio, puesto que el Centro se encuentra situado en una parcela con desnivel.

Las instalaciones que se encuentran en las diferentes plantas se describen a continuación:

Planta sótano

Esta planta es la zona más baja del edificio. A ella se accede a través de unas escaleras de servicio que parten de la planta semisótano. La distribución de la planta es la siguiente:

- Cimientos edificio principal. - Archivo BOE y Biblioteca. - Almacenes.

- Vestuario.

- Sala de recarga de máquinas de limpieza. - Montacargas y sala de maquinaria montacargas.

(13)

Descripción de la actividad Pag. 8 de 84 Planta semisótano

Esta planta dispone de diversos accesos a nivel, pero también tiene acceso desde la planta baja, por medio de escaleras interiores.

Las dependencias que aquí se encuentran son en su mayoría talleres, encontrando también aulas para la docencia. Son las siguientes:

- Taller máquinas herramientas. - Taller de madera.

- Talleres de automoción. - Taller chapa y pintura. - Departamentos y aulas. - Almacén de madera y metal.

- Sala de grupo electrógeno y cuadro eléctrico principal. - Aseos y vestuarios.

- Silo de madera. Planta baja

En esta planta, en la entrada principal del edificio, se encuentra el hall del Centro Docente. Encontramos las siguientes dependencias:

- Zona administrativa: Dirección, Secretaría, Conserjería. - Biblioteca y Salón de Actos.

- Salón de música. - Cocina y cafetería.

- Aulas y talleres de electrónica y electricidad. - Departamento electrónica. - Local APA. - Almacenes. - Plataforma antenas. - Archivo. - Sala de caldera. - Ascensor. Planta primera

A la planta primera se accede por medio de dos escaleras ubicadas en el centro y en un lateral que acceden desde la planta baja del edificio.

En esta planta nace la escalera de incendios dispuesta en el ala norte del edificio que desemboca a nivel de la planta semisótano.

(14)

Descripción de la actividad Pag. 9 de 84 Encontramos en esta planta cuatro zonas perfectamente diferenciadas:

- Aulas y Departamentos. - Sala de profesores. - Sala de ordenadores. - Aseos. - Ascensor. Planta segunda

A la planta segunda se accede continuando las escaleras desde la planta primera.

Encontramos en esta planta las siguientes zonas: - Aulas.

- Aula informática y FOL. - Aseos

- Ascensor.

La superficie útil aproximada por plantas se resume en la siguiente tabla:

Planta Sótano Planta Semisótano Planta Baja Planta Primera Planta Segunda TOTAL 900m2 2.494m2 2.757m2 1.442m2 920m2 8.513m2 EDIFICIO TALLERES

Se trata de un edificio de gran altura construido en mampostería de hormigón y mortero, con grandes acristalamientos y cubierta panel sandwich. El edificio se distribuye en una planta a nivel y una planta sobre rasante, si bien, esta última, no ocupa la totalidad de la superficie de planta.

El acceso principal al mismo se realiza por la planta baja a través de las entradas existentes. El edificio también está conectado, a la altura de la planta primera, con la planta baja del Edificio Principal por medio de una pasarela de estructura metálica y cerramiento acristalado.

El edificio tiene forma rectangular y la comunicación vertical entre las dos plantas se realiza a través de las escaleras existentes en el centro del edificio.

De igual modo, cada uno de los talleres ubicados en la planta baja, dispone de salida directa hacia el exterior del edificio.

(15)

Descripción de la actividad Pag. 10 de 84 Planta baja

En esta planta se encuentra el acceso principal al edificio. Encontramos las siguientes dependencias:

- Taller de soldadura y calderería.

- Taller de montajes, instalaciones y acabados de carpintería y muebles. - Almacenes

- Aseos y vestuarios profesores. - Aseos y vestuarios alumnos. - Sala de caldera.

Planta primera

A la planta primera se accede por la pasarela de comunicación existente entre el Edificio Principal y el de Talleres. Esta planta está comunicada con la planta baja a través de un bloque de escaleras ubicado en la sección central del edificio.

En esta planta se encuentran: - Aulas técnicas. - Despachos. - Aseos.

La superficie útil aproximada por plantas se resume en la siguiente tabla:

Planta Baja

Planta

Primera TOTAL

361m2 880m2 1.241m2

EDIFICIO EFICIENCIA ENERGÉTICA

Se trata de un edificio de planta baja de gran altura, de hormigón prefabricado, y cubierta en forma semicircular de panel tipo sándwich. Dispone de ventanas en la parte superior y pavés en los laterales. Se ubica en la parte Norte del recinto.

En este edificio se encuentran las siguientes instalaciones: - Talleres de Eficiencia Energética.

- Almacén Automoción. - Aseos y vestuarios. - Sala de cuadros eléctricos.

(16)

Descripción de la actividad Pag. 11 de 84 Anexo a este edificio se encuentra, en su parte posterior, un área vallada de aproximadamente 50m2, destinada a la colocación de placas solares correspondientes a los talleres existentes en este edificio.

OTRAS EDIFICACIONES

El Centro cuenta con las instalaciones al aire libre o semicubiertas que se describen a continuación:

- Pista polideportiva exterior. - Patio cubierto.

- Aparcamiento vehículos. - Plataforma de antenas.

- Centro de transformación en caseta prefabricada. - Almacenamiento de gases para soldadura (exterior)

Sala de Calderas Edificio Talleres Acumulador caldera talleres

(17)

Descripción de la actividad Pag. 12 de 84

Recinto para Placas Solares Plataforma Antenas

Almacenamiento gases soldadura Almacenamiento gases

(18)

Descripción de la actividad Pag. 13 de 84 2.3. CLASIFICACIÓN Y DESCRIPCIÓN DE USUARIOS.

Los usuarios del edificio se pueden clasificar en distintos grupos, según su presencia habitual, presencia circunstancial y visitantes. A continuación se realiza la descripción de cada uno:

- Personas pertenecientes a la plantilla:

Este grupo está constituido por el personal propio del centro. Tienen un horario establecido y conocen el edificio. Entre ellas se encuentran:

- Personal docente: 79 profesores.

- Personal no docente: 3 administrativos, 4 conserjes, 6 personal limpieza. - Personas ajenas al edificio cuya presencia en el mismo es circunstancial:

Este grupo está constituido por aquellas personas que realizan trabajos o prestan servicios dentro del centro escolar, como son el personal de cocina (2 personas). - Alumnos:

Personas que acuden a las sesiones formativas, en régimen general ordinario o régimen de adultos. Conocen el edificio.

- Visitantes:

Son usuarios ocasionales presentes en el edificio. Se encuadran en este grupo los padres/tutores de los alumnos, proveedores y personal de visita. No conocen el edificio.

2.4. DESCRIPCIÓN DEL ENTORNO URBANO, INDUSTRIAL O NATURAL EN EL QUE FIGURAN LOS EDIFICIOS, INSTALACIONES Y ÁREAS DONDE SE DESARROLLA LA ACTIVIDAD.

Las coordenadas del centro de las instalaciones son:

U.T.M. Geográficas

X Y Latitud Norte Longitud Oeste 43.486581º -8.222866º 43º 29’ 11.82’’ 8º 13’ 22.11’’

Los lindes de las instalaciones son los siguientes:

Norte: Vial de circulación N-651.

Sur: Vial y edificaciones existentes (centro docente).

Este: Zonas verdes.

(19)

Descripción de la actividad Pag. 14 de 84 El CIFP FERROLTERRA está situado en el núcleo poblacional del Ayuntamiento de Ferrol. Se trata de un entorno urbano, con proximidad de viviendas y viales de circulación, así como de zonas verdes.

En el entorno de las instalaciones se encuentra el IES Sofía Casanova, destinado a la docencia de alumnos de secundaria.

2.5. DESCRIPCIÓN DE LOS ACCESOS. CONDICIONES DE ACCESIBILIDAD PARA LA AYUDA EXTERNA.

El acceso al CIFP FERROLTERRA se realiza a través de la siguiente vía:

- Acceso rodado: Desde la calle Ramón y Cajal, vial de doble sentido y un carril para cada sentido de circulación. Desde ésta vía, y a través de dos portalones existentes en la fachada principal del Centro se accede directamente al aparcamiento de la parte Sur y a la parte Norte del recinto escolar.

- Acceso a pie: El acceso pedestre al Centro Docente puede realizarse utilizando las aceras disponibles en el acceso rodado detallado anteriormente. Existe un portal de acceso desde la zona verde ubicada al Este del perímetro del Centro, pero no es utilizado como tal.

El Centro dispone de zona rodada alrededor de todos los edificios que lo componen y su perímetro está totalmente cerrado; existen tramos con cerramiento de muro y celosía, otros tramos verja metálica electrosoldada sobre murete, y un tramo de muro, lindante con las instalaciones del IES Sofía Casanova y su vial de acceso.

Acceso rodado Acceso rodado Acceso a pie

(20)

Descripción de la actividad Pag. 15 de 84 Estos accesos constituyen las vías de circulación disponibles para las Ayudas Externas que puedan necesitarse en las instalaciones, principalmente para el Servicio de Extinción de Incendios, que dispone de vehículos pesados.

El Servicio de Extinción de Incendios de Ferrol se ubica cerca de las instalaciones del Centro Docente, a escasos 2 kilómetros de distancia y su tiempo de respuesta aproximado es de 4 minutos.

(21)

Evaluación del Riesgo Pag.16 de 84

CAPÍTULO 3. INVENTARIO, ANÁLISIS Y EVALUACIÓN DE RIESGOS

3.1. DESCRIPCIÓN Y LOCALIZACIÓN DE LOS ELEMENTOS, INSTALACIONES, PROCESOS DE PRODUCCIÓN, ETC. QUE PUEDAN DAR ORIGEN A UNA SITUACIÓN DE EMERGENCIA O INCIDIR DE MANERA DESFAVORABLE EN EL DESARROLLO DE LA MISMA.

A continuación se describen las instalaciones presentes en el Centro Docente y sus características principales, que pueden originar una situación de emergencia o incidir en ella agravando la situación.

INSTALACIÓN UBICACIÓN CARACTERÍSTICAS

Uds.: 1 Marca: Genesal Potencia: 70-77kVA Combustible: Diesel GRUPO ELECTRÓGENO Sala de Grupo Edificio Principal Depósito: En bancada TRANSFORMADORES Centro de Transformación Exterior Edificio Uds.: Potencia: Tipo: 2 400kVA/ud De aceite CALDERAS Sala Calderas Edificio Principal Sala Calderas Edificio Talleres Uds.: Marca: Modelos: Potencia: Combustible: 2 ROCA TECNO 70-G CPA 200 200 kW 232,6 kW Gas 2 de doble pared Gasóleo DEPÓSITOS COMBUSTIBLE

Taller chapa y pintura Taller madera

Uds.:

Combustible:

Capacidad: 1.000 litros / 620 litros.

Oxígeno Argón Propano Acetileno GASES LICUADOS Taller Soldadura y almacén exterior Edificio Talleres Combustible: C15 (CO2+argón)

(22)

INSTALACIÓN UBICACIÓN CARACTERÍSTICAS

ASCENSOR Sección central Edificio Principal Uds.: Capacidad: Paradas: Tipo: 1 600kg / 8 personas 4 (Semisótano, baja, 1ª y 2ª) Eléctrico

MONTACARGAS Edificio Principal

Uds.: Paradas: Capacidad. Tipo: 1 2 (Sótano y semisótano) 2500kg Hidráulico

Otras instalaciones que pueden dar origen a situaciones de emergencia son:

- Instalación eléctrica:

La alimentación eléctrica al Edificio se realiza en entrada de Alta Tensión desde el centro de transformación hasta el cuadro general de baja tensión, transformando la energía eléctrica a 400 V y 230 V.

En los distintos edificios existen subcuadros de Fuerza y Alumbrado, dotados de las correspondientes protecciones diferenciales y magnetotérmicas que alimentan los diversos circuitos de fuerza, alumbrado y alumbrado de emergencia.

- Cocina: En la planta baja del Edificio Principal se ubica la cocina del Centro, en la cual se disponen fogones, sistema de extracción, cámaras frigoríficas. Se trata de un lugar de riesgo, con probabilidad de agravarse rápidamente.

- Compresores: En el Centro existen diversos compresores distribuidos para dar servicio a los distintos talleres, con sus correspondientes motores.

- Cabinas pintura, barnizado y secado: Estas cabinas disponen de pequeños motores acoplados a hornos de calentamiento y alimentados por combustible diesel. Debido a su ubicación en lugares reducidos, de producirse un riesgo, éste se agravaría rápidamente.

- Silo de madera: Existe un silo exterior que recoge el polvo de madera del sistema de extracción instalado en el taller de madera. En él puede darse una atmósfera explosiva, si bien, al encontrarse en el exterior, el riesgo disminuye considerablemente.

(23)

Además existen otras instalaciones de menor entidad, pero susceptibles de provocar riegos: - Cuadros eléctricos en general.

- Presencia de equipos informáticos y de reprografía.

- Baterías de arranque del grupo electrógeno ubicadas en la misma sala del grupo.

Si bien, decir que las instalaciones disponen en su mayoría de protecciones adecuadas a cada una de ellas, y están sometidas a gamas de mantenimiento periódico, reduciendo de este modo la posibilidad de generar una situación de emergencia.

3.2. IDENTIFICACIÓN, ANÁLISIS Y EVALUACIÓN DE LOS RIESGOS PROPIOS DE LA ACTIVIDAD Y DE LOS RIESGOS EXTERNOS QUE PUDIERAN AFECTARLE (RIESGOS CONTEMPLADOS EN LOS PLANES DE PROTECCIÓN CIVIL Y ACTIVIDADES DE RIESGO PRÓXIMAS).

A continuación ser describen los riesgos externos que pueden afectar a las instalaciones objeto de estudio, tanto por otras industrias cercanas como por riesgos naturales:

Actividades de riesgo próximas a las instalaciones

No existen actividades de riesgo en los alrededores de las instalaciones.

Riesgos Naturales

o Terremotos:

La ubicación geográfica de las instalaciones, y sus características estructurales, hacen muy difícil que se dé una situación de emergencia producida por un terremoto.

o Nevadas:

No existen datos que puedan asegurar que la estructura de los distintos edificios que componen el Centro soporte adecuadamente la sobrecarga producida por una nevada. No obstante, las reglas de la buena práctica en el cálculo de las estructuras, establece una mayoración en las cargas que soportan por efectos de una nevada, según la altitud y lugar donde se encuentren las edificaciones (80 Kg/cm2).

Por la zona geográfica en la que se ubican las instalaciones se considera un riesgo bajo la situación de emergencia por efectos de la nieve.

(24)

o Vendavales

El área en la que se encuentra el CIFP FERROLTERRA se incluye dentro de las zonas medianamente afectadas por perturbaciones atmosféricas, por lo que, y a través de las estaciones meteorológicas existentes en dicha zona, queda demostrado que el riesgo de vendavales es medio.

o Inundaciones:

La posibilidad de inundación de las instalaciones se produciría por abundantes lluvias o por la rotura de tuberías de agua que recorren las instalaciones, las cuales podrían dar lugar a inundación de zonas bajas de las instalaciones. El riesgo de inundación de zonas bajas de las instalaciones es mínimo.

Debido al diseño de la cubierta del edifico principal, en época de lluvias abundantes, se producen inundaciones en la planta segunda por la filtración de agua. El riesgo de inundación en esta zona es medio.

(25)

Evaluación del Riesgo Pag. 20 de 84

RIESGO

EVALUACIÓN

OBSERVACIONES

RIESGOS GENERALES

Industrias próximas

NULO

No existen industrias próximas que puedan provocar algún riesgo a las

instalaciones objeto de estudio.

Terremoto

BAJO

Por la ubicación y las características estructurales de las instalaciones, el riesgo

de sufrir daños causados por un temblor es mínimo.

Nevadas

BAJO

La zona geográfica en la que se ubican las instalaciones es susceptible de sufrir

temperaturas extremas por heladas, pero el riesgo de nevadas es bajo.

Vendavales

MEDIO

El riesgo de sufrir daños por vendavales es medio, dadas las características y la

ubicación de las instalaciones.

Inundación

BAJO/MEDIO

Por las características de las instalaciones no se presupone riesgo de inundación _{de las mismas en zonas bajas, pero si existen zonas altas susceptibles de}

inundación debido al diseño de la cubierta del edificio principal.

Amenaza de bomba / sabotaje

MEDIO

Cualquier instalación es susceptible de sufrir un sabotaje o una amenaza por _{colocación de artefacto explosivo, si bien, dada la actividad desarrollada, este}

(26)

RIESGO

EVALUACIÓN

LOCALIZACIÓN

MEDIOS DE MITIGACIÓN Y CONTROL

COMBUSTIBLES LÍQUIDOS

Derrame de gasoil con incendio BAJO

Depósitos de gasoil durante maniobras de

llenado de los mismos dada su ubicación Extintores, BIEs

COMBUSTIBLES GASEOSOS

Fuga e incendio de gas natural BAJO Calderas de gas Detectores, Extintores, BIEs

Fuga de gases soldadura MEDIO

Taller de soldadura en maniobras de cambio de botellas, fuga en las tuberías de distribución, etc.

Detección automática de incendio Pulsadores, Extintores, BIEs

TRANSFORMADORES

Incendio del transformador BAJO Transformadores de aceite Extintores

(27)

RIESGO

EVALUACIÓN

LOCALIZACIÓN

MEDIOS DE MITIGACIÓN Y CONTROL

INFRAESTRUCTURA ELÉCTRICA

Incendio red de cables BAJO

Instalación eléctrica y cuadros de

alimentación Extintores

INSTALACIONES DE AGUA

Rotura de tubería de agua BAJO Rack tuberías

Válvulas de corte. Alarmas de nivel.

SERVICIOS AUXILIARES

Incendio en almacenes y talleres MEDIO

Talleres de automoción, taller de soldadura y taller de madera

Almacenes en general

Detección automática de incendio. Pulsadores, Extintores, BIE’s

RIESGOS MEDIOAMBIENTALES

Vertido accidental de gasoil BAJO

Depósitos de gasoil por fallo en la conexión durante el llenado

No se dispone de material absorbente en la zona

(28)

Plan de Autoprotección CIFP Ferrolterra Ed. 1Ed. 1Ed. 1Ed. 1 Fecha 10/2011

LOCALIZACIÓN DE RIESGOS EN EL EDIFICIO

Clasificación de locales

La Norma Básica de Edificación - Condiciones de Protección Contra Incendios en los Edificios (NBE-CPI/96), en su artículo 19, clasifica los locales y las zonas de riesgo especial en tres tipos:

- De riesgo alto. - De riesgo medio. - De riesgo bajo.

En cada uno de dichos tipos se incluyen los locales y las zonas que se indican en el citado artículo, así como los definidos para usos específicos según la actividad de que se trate. Para los locales y las zonas no clasificadas se procederá por asimilación.

Zonas de Riesgo Alto

Zona en la cual la presencia de personal o material no autorizado puede producir graves daños sobre las personas e instalaciones, debido a las especiales características de su actividad.

Zonas de Riesgo Medio

Zona en la cual la presencia de personal o material no autorizado puede producir daños moderados sobre las personas o instalaciones, debido a las especiales características de su actividad.

Zonas de Riesgo Bajo

Zonas en la cual la presencia de personas o materiales no autorizados pueden producir daños leves a las personas o instalaciones presentes en las mismas, debido a las especiales características de su actividad.

Identificación de locales y zonas de riesgo

El artículo 19 clasifica los locales y zonas de riesgo en tres tipos: riesgo alto, riesgo medio y riesgo bajo. Para locales o zonas no clasificados específicamente, se procede también por asimilación. Dado que desde el punto de vista de la NBE-CPI/96 los Centro Docentes vienen recogidos específicamente como Uso Docente, habrá que tener en cuenta los locales y zonas de riesgo especial recogidos en dicho Uso.

(29)

Locales y Zonas de Riesgo Alto

• Cuarto de baterías de acumuladores de tipo no estanco centralizadas.

• Talleres de mantenimiento, almacenes de lencería, de mobiliario, de limpieza, o de otros elementos combustibles, cuando el volumen de la zona sea mayor de 400 m3.

Locales y Zonas de Riesgo Medio

• Depósitos de basuras y residuos cuando su superficie construida sea mayor que 15 m2.

• Archivos de documentos, depósitos de libros, o cualquier otro uso para el que se prevea la acumulación de papel, cuando su superficie construida sea mayor que 50 m2.

• Cocinas cuya superficie construida sea mayor que 50 m2 y no estén protegidas con un sistema automático de extinción.

• Talleres de mantenimiento, almacenes de lencería, de mobiliario, de limpieza, o de otros elementos combustibles, cuando el volumen total de la zona sea mayor que 200 m3.

Locales y Zonas de Riesgo Bajo

• Depósitos de basuras y residuos cuando su superficie construida sea menor que 15 m2 y mayor que 5 m2.

• Archivos de documentos, depósitos de libros, o cualquier otro uso para el que se prevea la acumulación de papel, cuando su superficie construida sea mayor que 25 m2.

• Talleres de mantenimiento, almacenes de lencería, de mobiliario, de limpieza, o de otros elementos combustibles, cuando el volumen total de la zona sea mayor que 100 m3.

• Garajes o aparcamientos para 5 vehículos como máximo.

Uso Centro Docente

Los laboratorios y los talleres de centros universitarios y de centros de formación profesional, además de cumplir las reglamentaciones específicas aplicables a las actividades a las que estén destinados, serán clasificados por el autor del proyecto de acuerdo con los niveles de riesgo establecidos en el artículo 19, atendiendo a la cantidad y grado de peligrosidad de los productos utilizados así como al riesgo inherente a los procesos en los que se utilicen dichos productos.

(30)

Evaluación del Riesgo Pag. 25 de 84 A la vista de la clasificación descrita anteriormente, los locales o zonas de riesgo especial del Centro Docente son:

EDIFICIO PRINCIPAL NIVEL

RIESGO PLANTA SÓTANO

PLANTA SEMISÓTANO

PLANTA BAJA

ALTO Almacenes Sala de caldera Sala grupo electrógeno

MEDIO Taller de madera Talleres automoción Cabina pintura Cabina barnizado Cocina cafetería Archivo general Biblioteca

BAJO Archivo BOEs Zona carga máquinas

Almacén disolventes Maquinaria ascensores

Talleres electrónica Talleres electricidad

EFIFICIO DE TALLERES

NIVEL RIESGO PLANTA

BAJA ALTO Sala de caldera

Taller de soldadura

MEDIO Taller montajes, instalaciones y acabados de carpintería y muebles

BAJO

EDIFICIO EFICIENCIA ENERGÉTICA NIVEL

RIESGO ALTO MEDIO BAJO

(31)

Evaluación del Riesgo Pag. 26 de 84 3.3. IDENTIFICACIÓN, CUANTIFICACIÓN Y TIPOLOGÍA DE LAS PERSONAS TANTO AFECTAS A LA ACTIVIDAD COMO AJENAS A LA MISMA QUE TENGAN ACCESO A LOS EDIFICIOS, INSTALACIONES Y ÁREAS DONDE SE DESARROLLA LA ACTIVIDAD.

Ocupación

De los datos de ocupación media disponibles de personal propio, resultan las siguientes densidades de ocupación máxima estimada, en función del número de miembros de la plantilla:

La capacidad máxima aproximada de alumnado por edificios y plantas es la siguiente:

EDIFICIO PRINCIPAL Nº alumnos

Planta semisótano 180 máximo

Planta baja 160 - 180 alumnos

Planta primera 220 - 240 alumnos

Planta segunda 100 alumnos

El número medio de alumnos en talleres es de 22.

EDIFICIO TALLERES Nº alumnos

Planta baja 40 alumnos

Planta primera 50 alumnos

Tipología

Nº Personas

Horario

Profesorado 79 En horario de 8:30-22:30h

Alumnos 700-800 En horario de 8:30-22:30h

Otro Personal: Administrativos, personal

cocina y limpieza, conserjes 15

En horario de mañana y tarde

(32)

Medidas y medios de Autoprotección Pag. 27 de 84

4. INVENTARIO Y DESCRIPCIÓN DE LAS MEDIDAS Y MEDIOS DE

AUTOPROTECCIÓN

4.1. INVENTARIO Y DESCRIPCIÓN DE LAS MEDIDAS Y MEDIOS, HUMANOS Y MATERIALES, QUE DISPONE LA ENTIDAD PARA CONTROLAR LOS RIESGOS DETECTADOS, ENFRENTAR LAS SITUACIONES DE EMERGENCIA Y FACILITAR LA INTERVENCIÓN DE LOS SERVICIOS EXTERNOS DE EMERGENCIAS.

Medios humanos

Los medios humanos de los que dispone el centro educativo son los propios trabajadores, que conocen el funcionamiento de las instalaciones y las medidas de protección existentes, así como la sistemática de actuación.

Al frente de todos estará el responsable del Centro educativo, y por lo tanto, de la puesta en marcha del plan de actuación ante emergencias.

A continuación se detalla el cuadro de personal que desarrolla su actividad laboral en el centro educativo:

Personal

Nº Personas

Horario:

Profesores 79 De 8:30 a 22:30h.

Administrativos 3 En horario de mañana y tarde

Personal de cocina 2 En horario de mañana y tarde

Conserjes 4 En horario de mañana y tarde

(33)

T

E

L

É

F

O

N

O

S

D

E

M

E

R

G

E

N

C

I

A

Como medios ajenos a las instalaciones que pueden prestar servicio de urgencias encontramos los detallados a continuación:

A

Y

U

D

A

S

E

X

T

E

R

I

O

R

E

S

CUERPO LOCALIDAD TIEMPO DE

RESPUESTA TELÉFONOS

S. O. S. GALICIA TODA GALICIA 112

900 444 222 SERVICIO MUNICIPAL

BOMBEROS FERROL 4 MINUTOS

080 981 944 080

POLICÍA LOCAL _FERROL 4 MINUTOS 092

981 944 092

GUARDIA CIVIL _FERROL

062 981 314 403 981 314 524

POLICÍA NACIONAL _FERROL

091 981 333 800 981 333 863 981 333 862

PROTECCIÓN CIVIL _FERROL _{981 320 000}

ENAGAS _FERROL 900 141 900

FENOSA _FERROL 981 147 200

GAS PROPANO (REPSOL) _FERROL 901 121 212

C

E

N

T

R

O

S

A

N

I

T

A

R

I

O

S

CENTRO LOCALIDAD TELÉFONO

HOSPITAL ARQUITECTO MARCIDE _FERROL _{981 33 40 00}

HOSPITAL XERAL JUAN CARDONA (Caranza) FERROL 981 312 500

(34)

A

M

B

U

L

A

N

C

I

A

S

CENTRO LOCALIDAD TELÉFONO

AMBULANCIAS EL CARMEN _FERROL _{981 33 31 80}

AMBULANCIAS MARÍA PITA _FERROL _{981 17 50 35}

AMBULANCIAS FERROLANAS FERROL 981 37 20 23

AMBULANCIAS SAN XURXO FERROL 981 310 462

AMBULANCIAS CRUZ ROJA _FERROL _{981 35 53 03}

URGENCIAS SERGAS -- 061

MEDIOS MATERIALES

Los medios materiales de los que disponen en las instalaciones son los que se detallan a continuación:

o Instalaciones fijas de extinción

El Centro no dispone de extinción automática de incendios.

o Instalación de detección y alarma

El Centro cuenta con una instalación de detección y alarma, conectada a una centralita de incendios de la marca ENARI, ubicada en Conserjería, sita en la planta baja del edificio.

En Conserjería se encuentra una llave instalada para la activación manual de la sirena de incendios.

En todas las plantas del Edificio Principal, así como del Edificio de Talleres y en el Edificio de Talleres de Eficiencia Energética, se dispone de detectores de incendio prácticamente en todas sus dependencias.

A mayores de la detección de humos, los talleres de automoción de la planta semisótano ubicados en el Edificio Principal, cuentan con un sistema de detección de CO, cuya central está ubicada en el taller TAU3.

Tanto el Edificio Principal como el resto de edificios, están dotados con una red de pulsadores de alarma asociados a sirenas óptico-acústicas, conectados también a la centralita.

(35)

o Sistema abastecimiento de agua contra incendios

El Centro cuenta con un equipo de bombeo, ubicado en el Patio Inglés de la planta sótano del edificio Principal, compuesto por:

- Bomba eléctrica.

- Cuatro aljibes con capacidad total de 12.000 litros.

En la fachada del Centro se ha dispuesto una toma de agua para uso exclusivo del personal de bomberos.

o Medios de extinción

BOCAS DE INCENDIO EQUIPADAS – BIEs

El Centro cuenta con una red de bocas de incendio distribuidas en los vestíbulos y pasillos de las plantas semisótano, baja, primera y segunda, así como en los pasillos principales del edificio de talleres.

Se han instalado un total de 10 BIES de 25 mm ∅ y 20 metros de manguera en el conjunto de instalaciones del Centro.

EXTINTORES DE INCENDIO

El CIFP Ferrolterra cuenta con una dotación de extintores. Los agentes extintores existentes son polvo polivalente (polvo ABC) y CO2, distribuidos en extintores portátiles y carros extintores,

repartidos por todo el Centro, con distintas capacidades y eficacias.

La sala de caldera del edificio de talleres, cuenta con un extintor automático de Polvo ABC, situado sobre el quemador de la caldera, que actúa en caso de incendio, si bien, actualmente está fuera de servicio.

A continuación se presenta una relación de los medios portátiles de extinción presentes en el Centro:

Tipo de extintor Cantidad

6Kg 60 Polvo ABC 9Kg 1 3,5Kg 3 5Kg 1 Nieve carbónica (CO2) 2Kg 5

(36)

o Medios de comunicación

El Centro cuenta con teléfonos en las áreas de administración y despachos. La totalidad del Centro dispone de un sistema de megafonía.

4.2. MEDIDAS Y MEDIOS, HUMANOS Y MATERIALES, DISPONIBLES EN APLICACIÓN DE LAS DISPOSICIONES ESPECÍFICAS EN MATERIA DE SEGURIDAD.

Las medidas y medios, humanos y materiales disponibles, son los enumerados en el apartado anterior.

En el Anexo correspondiente a planos se adjuntan planos de ubicación de los medios de autoprotección y de los recorridos de evacuación y puntos de reunión.

Se adjunta también el listado de extintores existentes en las instalaciones.

Grupo contraincendios Toma de fachada uso bomberos

Carro extintor

(37)

Mantenimiento de instalaciones Pag. 32 de 84

5. PROGRAMA DE MANTENIMIENTO DE INSTALACIONES

5.1. DESCRIPCIÓN DEL MANTENIMIENTO PREVENTIVO DE LAS INSTALACIONES DE RIESGO, QUE GARANTIZA EL CONTROL DE LAS MISMAS.

Un fallo en las instalaciones de riesgo puede tener consecuencias graves para las propias instalaciones y/o personas.

Las causas principales de los posibles accidentes en instalaciones peligrosas pueden ser múltiples y tener orígenes diversos: fallos debidos a las condiciones de trabajo a las que están sometidas y que pueden dar lugar a fenómenos de corrosión, desgaste de las partes rotativas, fatiga de los materiales, daños y deformaciones en las partes internas o ensuciamiento, etc.; desviaciones de las condiciones normales de operación; errores humanos en la identificación de materiales, componentes, etc.; injerencias de agentes externos al proceso y fallos de gestión u organización, entre otros.

Antes de que estos aspectos afecten a la seguridad de todo el Centro educativo y a las personas es necesario llevar a cabo una atención y mantenimiento de la misma.

Así pues, es de capital importancia que se lleve a cabo un programa de mantenimiento acorde a la peligrosidad de cada instalación en particular, teniendo en cuenta que los trabajos de mantenimiento pueden llevar aparejados un incremento de la propia peligrosidad de las mismas según la forma en que se efectúen.

Para que el mantenimiento sea lo más eficaz posible es muy importante disponer de la mayor cantidad de información sobre las instalaciones, equipos y lugares de trabajo; para ello es básico la realización de distintos tipos de revisiones programadas.

o Revisiones específicas de los equipos o componentes regulados por una legislación propia

Instalación eléctrica, instalación de gas y calderas de gas. Estas instalaciones son revisadas por servicios externos especializados.

Este tipo de instalaciones tienen establecidas gamas periódicas de mantenimiento, y de las mismas, queda constancia documental mediante cuadernos de inspección o en el propio libro de revisiones de cada una de las instalaciones.

(38)

Mantenimiento de instalaciones Pag. 33 de 84 5.2. DESCRIPCIÓN DEL MANTENIMIENTO PREVENTIVO DE LAS INSTALACIONES DE PROTECCIÓN, QUE GARANTIZA LA OPERATIVIDAD DE LAS MISMAS.

Un fallo en las instalaciones de protección puede tener consecuencias graves para las propias instalaciones y/o personas. Por esta razón, se cuenta en estas áreas con medios de protección que puedan hacer frente a los riesgos previsibles, actuando de forma rápida y eficaz contra los mismos.

Estos medios de protección tienen establecidas unas operaciones determinadas de mantenimiento periódico, previsto en el RD 1942/1993, Reglamento de Instalaciones de Protección Contra Incendios.

5.2.1. Programa de mantenimiento TRIMESTRAL

Equipo o sistema MANTENIMIENTO TRIMESTRAL

Sistemas automáticos de detección y alarma de incendios.

Comprobación de funcionamiento de las instalaciones (con cada fuente de suministro). Sustitución de pilotos, fusibles, etc., defectuosos.

Mantenimiento de acumuladores (limpieza de bornas, reposición de agua destilada, etc.).

Sistema manual de alarma de incendios.

Comprobación de funcionamiento de la instalación (con cada fuente de suministro).

Mantenimiento de acumuladores (limpieza de bornas, reposición de agua destilada, etc.).

Extintores de incendio. Comprobación de la accesibilidad, señalización, buen estado aparente de conservación.

Inspección ocular de seguros, precintos, inscripciones, etc. Comprobación del peso y presión en su caso.

Inspección ocular del estado externo de las partes mecánicas (boquilla, válvula, manguera, etc.).

Bocas de incendio equipadas (BIE).

Comprobación de la buena accesibilidad y señalización de los equipos. Comprobación por inspección de todos los componentes, procediendo a desenrollar la manguera en toda su extensión y accionamiento de la boquilla caso de ser de varias posiciones.

Comprobación, por lectura del manómetro, de la presión de servicio. Limpieza del conjunto y engrase de cierres y bisagras en puertas del armario.

Sistemas de

abastecimiento de agua contra incendios

Verificación por inspección de todos los elementos, depósitos, válvulas, mandos, alarmas motobombas, accesorios, señales, etc.

Comprobación de funcionamiento automático y manual de la instalación de acuerdo con las instrucciones del fabricante o instalador.

Mantenimiento de acumuladores, limpieza de bornas (reposición de agua destilada, etc.).

Verificación de niveles (combustible, agua, aceite, etc.).

Verificación de accesibilidad a elementos, limpieza general, ventilación de salas de bombas, etc.

Alumbrado de emergencia

(39)

Mantenimiento de instalaciones Pag. 34 de 84

Equipo o sistema MANTENIMIENTO TRIMESTRAL

Señalización Revisión general

Abastecimiento de agua Puesta en funcionamiento de los equipos durante 15 minutos como mínimo

Para grupos diesel la puesta en funcionamiento se realizará semanalmente durante 15 minutos

Alimentación eléctrica secundaria o de emergencia

Las revisiones que figuren en las instrucciones técnicas del fabricante y además puesta en funcionamiento durante un tiempo mínimo de 15 minutos.

5.2.2. Programa de mantenimiento SEMESTRAL

Equipo o sistema MANTENIMIENTO SEMESTRAL

Sistemas de abastecimiento de agua contra incendios

Accionamiento y engrase de válvulas. Verificación y ajuste de prensaestopas.

Verificación de velocidad de motores con diferentes cargas. Comprobación de alimentación eléctrica, líneas y protecciones.

5.2.3. Programa de mantenimiento ANUAL Equipo o sistema

MANTENIMIENTO ANUAL Sistemas automáticos de

detección y alarma de incendios.

Verificación integral de la instalación.

Limpieza del equipo de centrales y accesorios. Verificación de uniones roscadas o soldadas. Limpieza y reglaje de relés.

Regulación de tensiones e intensidades.

Verificación de los equipos de transmisión de alarma.

Prueba final de la instalación con cada fuente de suministro eléctrico. Sistema manual de alarma

de incendios.

Verificación integral de la instalación. Limpieza de sus componentes.

Verificación de uniones roscadas o soldadas.

Prueba final de la instalación con cada fuente de suministro eléctrico .

Extintores de incendio. Comprobación del peso y presión en su caso.

En el caso de extintores de polvo con botellín de gas de impulsión se comprobará el buen estado del agente extintor y el peso y aspecto externo del botellín.

Inspección ocular del estado de la manguera, boquilla o lanza, válvulas y partes mecánicas.

Nota: En esta revisión anual no será necesaria la apertura de los extintores portátiles de polvo con presión permanente, salvo que en las comprobaciones que se citan se hayan observado anomalías que lo justifique.

En el caso de apertura del extintor, la empresa mantenedora situará en el exterior del mismo un sistema indicativo que acredite que se ha realizado la revisión interior del aparato. Como ejemplo de sistema indicativo de que se ha realizado la apertura y revisión interior del extintor, se puede utilizar una etiqueta indeleble, en forma de anillo, que se coloca en el cuello de la botella antes del cierre del extintor y que no pueda ser retirada sin que se produzca la destrucción o deterioro de la misma.

(40)

Mantenimiento de instalaciones Pag. 35 de 84 Equipo o sistema

MANTENIMIENTO ANUAL Bocas de incendio equipadas

(BIE).

Desmontaje de la manguera y ensayo de ésta en lugar adecuado. Comprobación del correcto funcionamiento de la boquilla en sus distintas posiciones y del sistema de cierre.

Comprobación de la estanqueidad de los racores y manguera y estado de las juntas.

Comprobación de la indicación del manómetro con otro de referencia (patrón) acoplado en el racor de conexión d e la manguera.

Sistemas de abastecimiento de agua contra incendios

Gama de mantenimiento anual de motores y bombas de acuerdo con las instrucciones del fabricante.

Limpieza de filtros y elementos de retención de suciedad en alimentación de agua.

Prueba del estado de carga de baterías y electrolito de acuerdo con las instrucciones del fabricante.

Prueba, en las condiciones de su recepción, con realización de curvas del abastecimiento con cada fuente de agua y de energía. Abastecimiento de agua Gama de mantenimiento anual de motores y bombas de acuerdo con

las instrucciones del fabricante

• Limpieza de filtros y elementos de retención de suciedad en alimentación de agua

• Prueba del estado de carga de baterías y electrolito de acuerdo con las instrucciones del fabricante

• Prueba, en las condiciones de su recepción, con realización de curvas del abastecimiento con cada fuente de agua y de energía Alumbrado de emergencia Verificación integral de toda la instalación.

5.2.4. Programa de mantenimiento QUINQUENAL

Equipo o sistema MANTENIMIENTO QUINQUENAL Extintores de

incendio.

A partir de la fecha de timbrado del extintor (y por tres veces) se procederá al retimbrado del mismo de acuerdo con la ITC-MIE-AP5 del Reglamento de aparatos a presión sobre extintores de incendios. Rechazo:

Se rechazarán aquellos extintores que, a juicio de la empresa mantenedora presenten defectos que pongan en duda el correcto funcionamiento y la seguridad del extintor o bien aquellos para los que no existan piezas originales que garanticen el mantenimiento de las condiciones de fabricación.

Bocas de incendio equipadas (BIE).

La manguera debe ser sometida a una presión de prueba de 16 Kg/cm².

(41)

Mantenimiento de instalaciones Pag. 36 de 84 5.3. REALIZACIÓN DE LAS INSPECCIONES DE SEGURIDAD DE ACUERDO CON LA NORMATIVA VIGENTE

Un fallo en las instalaciones de riesgo puede tener consecuencias graves para las propias instalaciones y/o personas. Por esta razón, se cuenta en estas áreas con medios de protección que puedan hacer frente a los riesgos previsibles, actuando de forma rápida y eficaz contra los mismos. EQUIPO o SISTEMA PERIOCIDAD REVISIONES OBSERVACIONES Instalación

eléctrica Cada 5 años

Inspección periódica cada 5 años por Organismo de Control Autorizado (OCA) que emitirá un Certificado de Inspección, según ITC-BT-05-4.2.

Ascensor/

Montacargas Cada 2 años

Inspección periódica cada 2 años por Organismo de Control Autorizado que emitirá un Certificado de Inspección.

Calderas Anual

Potencias superiores a 70kW: contrato de mantenimiento con empresas o personas físicas debidamente autorizadas por la autoridad competente. ITE 08.1.2 Obligatoriedad del mantenimiento.

Instalación

de gas Cada 5 años

Inspección de las instalaciones receptoras, por parte de la empresa distribuidora, desde la llave de usuario hasta el receptor (calderas).

Extintores Anual

RD 1942/1993 y MIE-AP5 (para extintores con Polvo < 100 kg y CO2 < 10 kg):

Revisión anual

Cada 5 años: prueba periódica de presión (se enviará copia del acta de prueba de presión al propietario del extintor).

A los 20 años: sustitución del extintor. Instalación

(42)

Plan de actuación ante emergencias Pag. 37 de 84

CAPITULO 6.- PLAN DE ACTUACIÓN ANTE EMERGENCIAS

Para ser operativo, el plan de emergencia ha de tener respuesta clara, concreta y concisa a las preguntas:

¿Qué se hará? ¿Quién lo hará? ¿Cuándo lo hará? ¿Cómo lo hará? ¿Dónde se hará?

6.1. IDENTIFICACIÓN Y CLASIFICACIÓN DE LAS EMERGENCIAS

Se entiende por emergencia, cualquier suceso que sea consecuencia de un desarrollo no controlado de la actividad realizada en las instalaciones, que suponga una situación de grave riesgo, inmediato o diferido, para las personas, los bienes y el medio ambiente.

Podemos clasificar las emergencias en base a estos tres criterios: En función del TIPO DE RIESGO

En función de su GRAVEDAD En función de la OCUPACIÓN

En función del TIPO DE RIESGO y de las dificultades existentes para su control así como sus posibles consecuencias, encontramos dentro de los RIESGOS TECNOLÓGICOS los siguientes:

o INFRAESTRUCTURA ELÉCTRICA o Instalación eléctrica.

o Centro de Transformación (C. T. de 400 kVAS)

o Cuadros eléctricos en general, enchufes y equipos y maquinaria de trabajo utilizada en los talleres.

Las instalaciones anteriores son fuentes de riesgo que pueden dar lugar a emergencias, si bien, decir que estas instalaciones tienen las protecciones necesarias y adecuadas a cada una de ellas, así como un buen estado de mantenimiento, disminuyendo de este modo la posibilidad de generar una situación de emergencia.

El cuadro principal de alumbrado y fuerza ubicado en la planta semisótano del Edificio Principal, así como los subcuadros eléctricos distribuidos por las distintas plantas y edificios del Centro, pueden dar origen a cortocircuitos que desencadenen pequeños incendios.
