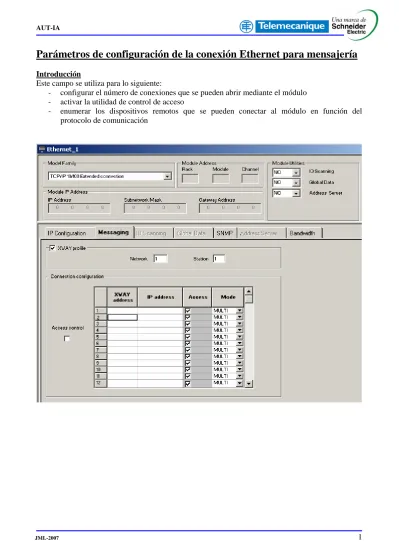

Parámetros de configuración de la conexión Ethernet para mensajería
Introducción
Este campo se utiliza para lo siguiente:
- configurar el número de conexiones que se pueden abrir mediante el módulo - activar la utilidad de control de acceso
- enumerar los dispositivos remotos que se pueden conectar al módulo en función del protocolo de comunicación
Control de acceso
La casilla Control de acceso se utiliza para activar/desactivar el control de los dispositivos remotos que intentan abrir una conexión TCP contra el módulo:
- Si la casilla está seleccionada, la gestión de control de acceso está activada y la columna Acceso de la tabla está activa (no aparece atenuada).
Cuando el módulo funciona en modo de servidor, sólo los dispositivos remotos seleccionados mediante la casilla Acceso de la tabla tienen autorización para conectarse como clientes antes de poder comunicar.
- Si la casilla no está seleccionada, la gestión de control de acceso está inactivada y la columna Acceso de la tabla no está activa (aparece atenuada).
Cuando el módulo funciona en modo de servidor, se pueden conectar como clientes otros dispositivos remotos (antes de comunicarse con el módulo) sin necesidad de ser declarados en la tabla.
Nota: El control de acceso sólo es efectivo en el perfil TCP/IP y participa en las operaciones del módulo en modo de servidor.
Tabla de correspondencia
Esta tabla se utiliza para lo siguiente:
- enumerar los dispositivos remotos para los que los módulos locales desean abrir una conexión TCP y una transmisión (con el módulo funcionando en modo de cliente).
- proporcionar correspondencia entre la dirección X-Way {red, estación} y la dirección IP.
o El número de red debe ser igual o inferior a 127.
o El número de estación debe encontrarse entre 0 y 63 para una conexión UNI-TE o entre 100 y 163 para una conexión Modbus.
- especificar el protocolo de comunicación durante la conexión (mediante un menú desplegable) de cada dispositivo remoto.
o UNI-TE (valor predeterminado)
o Modbus
- para la gestión del control de acceso, designar los dispositivos remotos autorizados a abrir una conexión TCP y transmitir al módulo local (con el módulo funcionando en modo de servidor ),
- para cada dirección IP remota, seleccionar el modo de conexión mediante un menú desplegable:
o Conexión sencilla (monoconexión / MONO): el módulo permite una sola conexión con la misma dirección IP remota.
o Conexión múltiple (multiconexión / MULTI): el módulo permite una sola conexión en el modo de cliente con la misma dirección IP remota y varias conexiones en modo de servidor con la misma dirección IP remota.
Nota Importante: si se especifica el protocolo de conexión ModBus, el único modo disponible para seleccionar es MULTI (multiconexión); sin embargo, si se especifica el protocolo de conexión Uni-Te, son posibles los modos MONO (monoconexión) y MULTI (multiconexión).
2
Perfil X-Way
Este campo es específico del TSX P57 5634/4634 y permite seleccionar el uso o no de un perfil X-Way.
Marque la casilla y complete la dirección de red/estación X-Way. Si no se ha seleccionado el perfil X-Way, la estación no podrá participar en los intercambios X-Way. Sin embargo, sí se podrá conectar a aplicaciones Unity Pro o Modbus.
Notas adicionales:
- En el dispositivo que actúa como CLIENTE, es obligatorio rellenar la Tabla de Correspondencia con la dirección del dispositivo SERVIDOR.
- Por el contrario, en el dispositivo SERVIDOR, la Tabla de Correspondencia se rellena a conveniencia de permitir o no el acceso a los dispositivos CLIENTES. - Trabajando con protocolo ModBus, en el dispositivo SERVIDOR no es necesario
tener configurada la dirección XWAY; trabajando en Uni-Te, sí es necesario tener configurada en el dispositivo SERVIDOR la dirección XWAY.
Ejemplos:
Ejemplo 1: comunicación TCP/ModBus entre dos TSX Premium via Ethernet Arquitectura: Ethernet Ethernet PLC-1 PLC-2 X-Way: 1.7 X-Way:1.9 IP: 10.132.163.77 IP:10.132.163.79 Configuración del PLC-1.
Configuración de la dirección Xway del emisor (A) y de las direcciones ModBus e IP del receptor de la trama (B).
Para acceder a comunicar con un esclavo via ModBus/TCP la dirección X-Way correspondiente a éste esclavo (dirección X-Way/ModBus) de la tabla de conexiones ha de cumplir obligatoriamente que:
(B) Switch
(A)
- ser igual o mayor que 100. - ser igual o menor que 164.
- ser una dirección única, no repetida con otro elemento ModBus de la misma red.
Habitualmente, ésta dirección X-Way/Mod-Bus se calcula realizando la siguiente correspondencia (aunque no es estrictamente necesario):
dirección X-Way/ModBus = dirección X-Way + 100
4
Configuración del PLC-2.
La configuración de la dirección Xway del receptor de la trama no es necesaria.
PLC-1: Configuración de una lectura de 10 registros que se encuentran en el esclavo ModBus de dirección X-Way {1.109} a partir de la dirección %MW700.
Donde:
Dirección X-Way del esclavo:
{red.estación}SYS Tipo de objeto a leer
Número de objetos a leer
Tabla de recepción Tabla de gestión Primera dirección a leer
Ejemplo 2: comunicación TCP/ModBus-ModBus entre un TSX Premium y un esclavo ModBus a través de un Bridge MB-ETH
Arquitectura: Ethernet ModBus ModBus: 10 Bridge ETH-MB IP: 10.132.163.81 Esclavo ModBus PLC-1 X-Way: 1.7 IP: 10.132.163.77 Configuración del PLC-1.
Configuración de la dirección Xway del emisor (A) y de las direcciones ModBus e IP de la pasarela (bridge).
(A)
(B)
Para acceder a comunicar con un esclavo via ModBus/TCP la dirección X-Way correspondiente a éste esclavo (dirección X-Way/ModBus) de la tabla de conexiones ha de cumplir obligatoriamente que:
- ser igual o mayor que 100. - ser igual o menor que 164.
- ser una dirección única, no repetida con otro elemento ModBus de la misma red.
Habitualmente, ésta dirección X-Way/Mod-Bus se calcula realizando la siguiente correspondencia (aunque no es estrictamente necesario):
dirección X-Way/ModBus = dirección ModBus del esclavo + 100
6
PLC-1: Configuración de una lectura de 10 registros que se encuentran en el esclavo ModBus de dirección 10 y a través de una pasarela de dirección X-Way {1.110} a partir de la dirección %MW700.
Donde:
Dirección X-Way del esclavo a través de la pasarela:
{red.estación}0.0.dirección MB del esclavo Tipo de objeto a leer
Primera dirección a leer Número de objetos a leer
Tabla de recepción Tabla de gestión
Ejemplo 3: comunicación UniTe/TCP entre dos TSX Premium via Ethernet Arquitectura:
Ethernet Ethernet Switch
PLC-1 PLC-2 X-Way: 1.7 X-Way:1.9 IP: 10.132.163.77 IP:10.132.163.79
Configuración del PLC-1.
Configuración de la dirección X-Way del emisor y de las direcciones X-Way e IP del receptor de la trama.
La dirección X-Way (columna X-Way Address) de la tabla de conexiones he de ser inferior a 64 Para acceder a comunicar con un esclavo via UniTe/TCP la dirección X-Way correspondiente a éste esclavo (dirección
X-Way) de la tabla de conexiones ha de cumplir obligatoriamente que: - ser igual o mayor que 1.
- ser igual o menor que 64.
- ser una dirección única, no repetida con otro elemento de la misma red.
8
Configuración del PLC-2.
La configuración de la dirección Xway del receptor de la trama es necesaria.
PLC-1: Configuración de una lectura de 10 registros que se encuentran en el esclavo de dirección X-Way {1.9} a partir de la dirección %MW700.
Donde:
Dirección X-Way del esclavo:
{red.estación}SYS Tipo de objeto a leer
Número de objetos a leer
Tabla de recepción Tabla de gestión Primera dirección a leer
