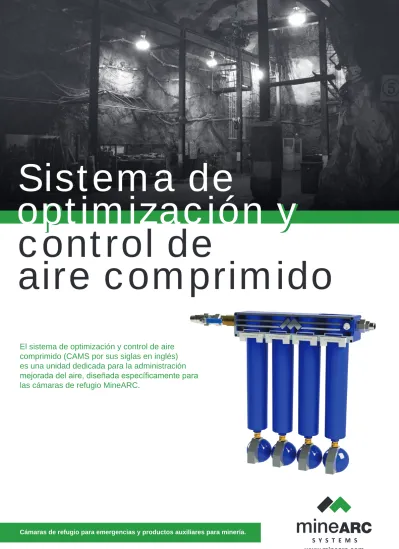

El sistema de optimización y control de aire comprimido (CAMS por sus siglas en inglés) es una unidad dedicada para la administración mejorada del aire, diseñada específicamente para las cámaras de refugio MineARC.
Sistema de
optimización y control de
aire comprimido
MineARC Systems es líder mundial en fabricación y suministro de cámaras de refugio para emergencias, utilizadas en las industrias de tunelería, minería subterránea y de procesos químicos.
Con más de 15 años de experiencia en la industria, nuestra dedicación a la investigación y desarrollo continuos nos mantienen a la vanguardia de la tecnología para refugios seguros.
Las cámaras de refugio MineARC se han utilizado con éxito en distintas partes del mundo para salvar vidas, en diferentes emergencias en minas subterráneas y operaciones de tunelería.
MineARC posee oficinas y plantas de fabricación en Australia, Sudáfrica, Chile, China, Europa y Estados Unidos, así como también una sólida red de distribución en todo el mundo.
MineARC fabrica y suministra cámaras de refugio para operaciones en más de 40 países.
Todas las cámaras de refugio MineARC cumplen las más exigentes normas y directrices internacionales de la industria. MineARC es el único fabricante de cámaras de refugio del mundo que cuenta con certificación de calidad ISO: 9001.
www.minearc.com
p
Sistemas de Gestión de Calidad Bureau Veritas ISO
9001:2008
DMP Australia Occidental Cámaras de refugio para minas subterráneas Ensayo de evaluación de
riesgo en vivo para refugio MineARC® HRM
Normas C-Tick australianas:
AS4100-1998, AS3570.1-18, AS2208, AS3000, AS1716-15 Certificación
Europea CE para normas de
maquinarias Certificación de calidad
ISO 9001
Código Eléctrico Nacional de EE.UU. (NEC) 2011 Asociación
de normalización canadiense
(CSA)
Compañía
Perfil
p y
• Instalación más sencilla y tiempo de mantenimiento más rápido
• Válvula contra inundación para cierre automático de aire de mina en caso de ingreso de agua
• Monitoreo de toxicidad del aire y válvula de cierre
• Optimización del uso del aire de mina con una importante reducción en los costos operativos
• Seguridad contra sobrepresurización
El equipo de ingenieros de MineARC ha diseñado un sistema de optimización y control de aire comprimido (CAMS) mejorado y específico para cámaras de refugio. El CAMS ofrece una diversidad de novedosas funcionalidades diseñadas para reducir los costos de operación y mejorar la seguridad operativa durante una emergencia.
Características:
Sistema de optimización y control de
aire comprimido
(CAMS)Sistema de enganche y desenganche con diseño de alta precisión para recambio de filtros
• Las conexiones del CAMS cuentan con novedoso sistema de acople rápido en bayoneta exclusivo de MineARC.
• Este nuevo mecanismo de fijación, tanto para la carcasa como para los elementos de los filtros, significa no tener que lidiar más con roscas ni con piezas dañadas por desgaste.
• Dado que los tiempos de mantenimiento se reducirán, estos acoples rápidos hacen que el servicio sea al menos cinco veces más rápido que con el sistema actual.
Ventajas prácticas
Sistema de optimización y control de aire comprimido
(CAMS)MÚLTIPLE CAMS
MONITOR DE TOXICIDAD DEL AIRE ENCASTRE Y
ENGANCHE
PROTECCIÓN CONTRA INUNDACIÓN
FILTRADO DE AIRE DE CUATRO ETAPAS
• SEPARACIÓN DE AGUA
• PREFILTRO, 5 MICRONES
• FILTRO COALESCENTE DE 0,01 MICRONES.
• FILTRO ABSORBENTE DE 0,01 MICRONES.
AUTO DRENAJE
La válvula de protección contra inundación del CAMS cierra automáticamente el aire de mina para evitar los efectos sumamente dañinos y costosos que produciría el ingreso de agua. La inundación de una cámara de refugio normalmente ocurre por un error humano, al conectar accidentalmente el suministro de agua a la toma de aire comprimido, o cuando el agua se infiltra en el suministro de aire de mina (efecto Venturi).
El filtro de protección contra inundación está compuesto por un cuerpo de plástico hidrofóbico y una bola de caucho flotante. Cuando el caudal de agua sea considerable, la bola flotará hasta alojarse en el asiento cónico y formará un cierre hermético. La presión normal del agua de mina bloqueará la válvula manteniéndola cerrada hasta que desaparezca la fuente de agua y hasta que se libere el agua del filtro, mediante el drenaje automático.
La válvula de protección contra inundación es un producto que ya se proveía en forma independiente y que ahora está disponible como parte del sistema general de optimización y control de aire comprimido, a una fracción de su valor original.
En caso de incendio en la mina, existe el riesgo de que ingrese monóxido de carbono a la línea de aire de la mina, por diversos factores:
• Si el compresor está cerca del incendio, puede aspirar CO y CO2
directamente hacia la mina
• Si la línea de aire queda comprometida, puede ingresar humo en el flujo de aire debido al efecto Venturi
El CO es un subproducto de una combustión incompleta, ya sea por compresión de humo en el compresor o porque se queman las líneas de plástico antes de que se corten.
El monitor de toxicidad de gases desvía automáticamente el aire de mina antes de que ingrese a la cámara cuando los niveles de oxígeno en la línea de aire son inferiores al valor determinado (19% de oxígeno en aire libre), es decir cuando está contaminado.
El sistema detecta ráfagas de humo comprimido, donde el oxígeno queda casi totalmente desplazado, en lugar de muestrear la baja presión de aire en busca de contaminantes que se liberan lentamente.
El sistema de monitoreo de gases independiente de MineARC es el que determinará la acumulación lenta de contaminantes dentro de la cámara.
Monitoreo de toxicidad de gases
Sistema de optimización y control de aire comprimido
(CAMS)Protección contra inundación
$0.00
$500.00
$1,000.00
$1,500.00
$2,000.00
$2,500.00
50% CAMS
Per Chamber
$1,000.00
$1,500.00
$2,000.00
$2,500.00
Per Chamber
Uno de los gastos operativos más importantes de cualquier mina es el costo de electricidad en funcionamiento de compresores de aire y aire de mina. MineARC Systems observó que optimizando el caudal de aire requerido para mantener una cámara de refugio en funcionamiento, podríamos proporcionar ahorros considerables para nuestros clientes.
• Antes, las cámaras de refugio se regulaban para que funcionen al 50 por ciento su caudal para mantenerlas en estado operacional.
• El novedoso CAMS cuenta con un sensor de presión de aire y una válvula de cierre, que permiten regular el caudal de aire que ingresa a la cámara mediante la descarga automática de
«ráfagas» periódicas de aire comprimido cuando la presión interna cae por debajo de 200 Pa. Esto mantiene un “sello” de presión positiva, que asegura que no ingresen contaminantes desde el exterior a la cámara de refugio.
El conjunto de filtros del CAMS optimiza la eficiencia del servicio de aire de mina y garantiza que no haya sobrepresurizaciones de la cámara de refugio. A lo largo de 12 meses, esto puede significar importantes ahorros de capital:
• Para nuestro modelo, utilizamos como base un caudal del 50% (configuración predeterminada que MineARC recomienda), pero las cámaras se pueden configurar con un valor mucho más alto.
• Para el costo de electricidad aplicamos un valor de $0,13/
kWh. Puede que su tarifa de electricidad sea distinta a esta.
Ahorros en aire comprimido
Costo promedio de uso de aire comprimido por cámara, por año.
Por cámara
Sistema de optimización y control de aire comprimido
(CAMS)Optimización y control de aire comprimido
