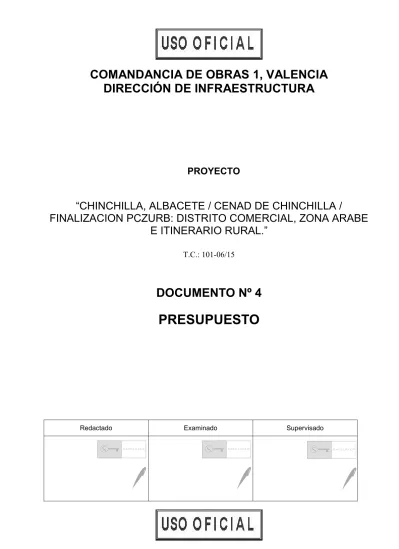

COMANDANCIA DE OBRAS 1, VALENCIA DIRECCIÓN DE INFRAESTRUCTURA PROYECTO

(1)

COMANDANCIA DE OBRAS 1, VALENCIA DIRECCIÓN DE INFRAESTRUCTURA

PROYECTO

“CHINCHILLA, ALBACETE / CENAD DE CHINCHILLA /

FINALIZACION PCZURB: DISTRITO COMERCIAL, ZONA ARABE E ITINERARIO RURAL.”

T.C.: 101-06/15

DOCUMENTO Nº 4

PRESUPUESTO

Redactado Examinado Supervisado

(2)

COMANDANCIA DE OBRAS 1, VALENCIA DIRECCIÓN DE INFRAESTRUCTURA

PROYECTO

“CHINCHILLA, ALBACETE / CENAD DE CHINCHILLA /

FINALIZACION PCZURB: DISTRITO COMERCIAL, ZONA ARABE E ITINERARIO RURAL.”

4.1 CUADRO DE PRECIOS DESCOMPUESTOS

(3)

PROYECTO Nº (TC. 101-06-15) CUADRO DE PRECIOS Nº 2

Nº Actividad Código Descripción de las unidades de obra Rendimiento Precio Importe

01 01 ACONDICIONAMIENTO DE TERRENO

01.01 U01BD010 m2 Desbroce y limpieza superficial de terreno desarbolado por medios mecánicos hasta una profundidad de 10 cm., carga y extendido por capas en terreno colindante, con p.p. de medios auxiliares.

O01OA020 h Capataz 0,002 19,41 0,04

M08NM010 h Motoniveladora de 135 CV 0,002 62,89 0,13

M05PC020 h Pala cargadora cadenas 130 CV/1,8m3 0,001 44,16 0,04

M07CB030 h Camión basculante 6x4 20 t 0,001 39,60 0,04

Clase: Mano de Obra 0,04

Clase: Maquinaria 0,21

Coste Total 0,25

01.02 U03CN050 m2 Zahorra natural, husos ZN(50)/(20), de 15 cm de espesor en interior recintos y con índice de plasticidad cero, puesta en obra, extendida y compactada, incluso preparación de la superficie de asiento.

O01OA020 h Capataz 0,002 19,41 0,04

O01OA070 h. Peón ordinario 0,004 16,80 0,07

M08NM020 h Motoniveladora de 200 CV 0,004 73,24 0,29

M08RN040 h Rodillo vibrante autopropuls.mixto 15 t 0,004 54,44 0,22

M08CA110 h Cisterna agua s/camión 10.000 l 0,004 32,76 0,13

M07W020 t km transporte zahorra 6,600 0,13 0,86

P01AF010 t Zahorra nat. ZN(50)/ZN(20), IP=0 0,330 4,66 1,54

Clase: Material 1,54

Coste Total 3,29

(4)

02 02 MOVIMIENTO DE TIERRAS

02.01 U01EC030 m3 Excavación en cimientos y pozos en terreno de tránsito incluso martillo rompedor si es necesario, con extracción de tierras a los bordes, carga y extendido por capas en terreno colindante, con p.p. de medios auxiliares.

O01OA020 h Capataz 0,100 19,41 1,94

M05EC020 h Excavadora hidráulica cadenas 135 CV 0,100 63,18 6,32

M06MR230 h Martillo rompedor hidráulico 600 kg 0,100 11,47 1,15

Coste Total 15,05

(5)

03 03 CIMENTACIÓN

03.01 E04CMM070 m3 Hormigón en masa HM-20/P/20/I, elaborado en central, para limpieza y nivelado de fondos de cimentación, incluso vertido por medios manuales y colocación. Según NTE-CSZ, EHE-08 y CTE- SE-C.

P01HM010 m3 Hormigón HM-20/P/20/I central 1,000 69,35 69,35

Coste Total 79,43

03.02 E04CMM080 m3 Hormigón HA-25/P/20/I, elaborado en central, en relleno de zapatas y zanjas de cimentación, incluso encamillado de pilares y muros, vertido por medios manuales, vibrado y colocación. Según normas NTE-CSZ, EHE-08 y CTE-SE-C.

O01OA030 h. Oficial primera 0,360 19,76 7,11

M11HV120 h. Aguja eléct.c/convertid.gasolina D=79mm. 0,360 7,99 2,88

P01HA010 m3 Hormigón HA-25/P/20/I central 1,150 72,76 83,67

Coste Total 99,71

03.03 E04AB030 kg Acero corrugado B 400 S, cortado y doblado en taller y armado y colocado en obra, incluso p.p. de despuntes. Según EHE-08 y CTE-SE-A.

O01OB030 h. Oficial 1ª ferralla 0,010 19,36 0,19

O01OB040 h. Ayudante ferralla 0,010 18,17 0,18

P03ACB020 kg Acero corrugado elab. B 400 S 1,000 1,00 1,00

P03AAA020 kg Alambre atar 1,30 mm. 0,006 0,92 0,01

Coste Total 1,38

03.04 E04SAS010 m2 Solera de hormigón de 10 cm. de espesor, realizada con hormigón HA-25 N/mm2, Tmáx.20 mm., elaborado en obra, i/vertido, colocación y armado con mallazo 15x15x5, p.p. de juntas, aserrado de las mismas y fratasado. Según NTE-RSS y EHE-08.

E04SEH060 m3 HORMIGÓN HA-25/P/20/I SOLERA 0,100 98,35 9,84

E04AM020 m2 MALLA 15x15 cm D=5 mm 1,000 2,31 2,31

Resto de obra 12,15

Coste Total 12,15

(6)

04 04 ESTRUCTURA

04.01 E05HZH010 m2 Estructura de hormigón armado para luces de 4 a 6 m., formado por pilares, vigas y zunchos con forjado 23+5 cm., con vigueta armada semirresistente de hormigón, bovedilla cerámica 50x25x22 y capa de compresión de HA-25 N/mm2, Tmáx.20 mm.,

consistencia plástica, elaborado en central, terminado. Según normas NTE y EHE-08.

E05HFS052 m2 FORJADO VIGUETA ARMADA SEMI 22+5 B60 0,800 54,31 43,45

E05HVA010 m3 HA-25/P/20/I ENCOFRADO MADERA JÁCENAS PLANAS 0,041 501,12 20,55

E05HSA010 m3 HA-25/P/20/I ENC. METÁLICO PILARES 30x30 cm 0,025 308,14 7,70

E05HVA060 m3 HA-25/P/20/I ENCOFRADO MADERA ZUNCHOS PLANOS 0,014 483,03 6,76

Resto de obra 78,46

Coste Total 78,46

04.02 E05HLA030 m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, en losas inclinadas, i/p.p. de armadura (85 kg/m3) y encofrado de madera, vertido con pluma- grúa, vibrado y colocado. Según normas NTE-EME, EHL y EHE- 08.

E05HLM020 m3 HORMIGÓN P/ARMAR HA-25/P/20 LOSAS INCLINADAS 1,000 95,21 95,21

E05HLE020 m2 ENCOFRADO MADERA LOSA INCLINADA 4 POSTURAS 5,000 19,84 99,20

E04AB020 kg ACERO CORRUGADO B 500 S 85,000 1,42 120,70

M02GT002 h. Grúa pluma 30 m./0,75 t. 0,100 18,91 1,89

Resto de obra 315,11

Coste Total 317,00

04.03 E07WP030 m Formación de peldañeado de escalera con ladrillo cerámico hueco con ladrillo perforado tosco de 24x11,5x7 cm., recibido con mortero de cemento CEM II/B-P 32,5 N y arena de río tipo M-5, i/replanteo y limpieza, medido en su longitud.

P01LT020 mu Ladrillo perforado tosco 24x11,5x7 cm 0,026 72,57 1,89

A02A080 m3 MORTERO CEMENTO M-5 0,020 76,08 1,52

Resto de obra 1,52

Coste Total 17,49

04.04 E05HSA010 m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica elaborado en central, en pilares de 30x30 cm., i/p.p. de armadura (80 kg/m3.) y encofrado metálico, vertido con pluma- grúa, vibrado y colocado. Según normas NTE-EHS y EHE-08.

E05HSM010 m3 HORM. P/ARMAR HA-25/P/20/I PILAR 1,000 91,59 91,59

E05HSF010 m2 ENCOFRADO METÁLICO EN PILARES 11,111 8,84 98,22

(7)

Coste Total 308,14

04.05 E05HVA030 m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, en jácenas de cuelgue, i/p.p. de armadura (150 kg/m3.) y encofrado de madera, vertido con pluma- grúa, vibrado y colocado. Según normas NTE-EME y EHE-08.

E05HVM010 m3 HORMIGÓN P/ARMAR HA-25/P/20/I JÁCENAS 1,000 85,56 85,56

E05HVE010 m2 ENCOFRADO MADERA JÁCENAS 4 POSTURAS 4,167 28,28 117,84

Coste Total 419,24

04.06 E05HFA010 m2 Forjado 17+5 cm. formado a base de viguetas de hormigón pretensadas autorresistentes, separadas 70 cm. entre ejes, bovedilla cerámica de 60x25x22 cm. y capa de compresión de 5 cm., de hormigón HA-25/P/20/I, de central, i/armadura (1,80 kg/m2), terminado. (Carga total 600 kg/m2). Según normas NTE, EHE-08 y CTE-SE-AE. Viguetas con marcado CE obligatorio según Anexo ZA de la Norma Europea UNE-EN 15037-1:2010 y bovedillas cerámicas según Anexo ZA de la Norma Europea UNE- EN 15037-3:2010+A1:2011.

O01OB010 h. Oficial 1ª encofrador 0,350 19,36 6,78

O01OB020 h. Ayudante encofrador 0,350 18,17 6,36

P03VA030 m Vigue.D/T pret.18cm 5,1/5,9m(27,5kg/m) 1,430 7,57 10,83

P03BC090 u Bovedilla cerámica 60x25x22 6,000 1,08 6,48

P03AM170 m2 Malla 20x30x5 1,284 kg/m2 1,000 1,08 1,08

P01HA010 m3 Hormigón HA-25/P/20/I central 0,067 72,76 4,87

E05HFE010 m2 ENCOF. MADERA EN FORJADOS 1,000 12,25 12,25

Resto de obra 14,81

Coste Total 54,05

04.07 E05HLA010 m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, en losas planas, i/p.p. de armadura (85 kg/m3) y encofrado de madera, vertido con pluma-grúa, vibrado y colocado. Según normas NTE-EME, EHL y EHE-08.

E05HLM010 m3 HORMIGÓN P/ARMAR HA-25/P/20 LOSA PLANA 1,000 89,56 89,56

E05HLE010 m2 ENCOFRADO MADERA LOSAS 4 POSTURAS 5,000 18,03 90,15

(8)

Coste Total 302,30

04.08 E05AAL005 kg Acero laminado S275JR, en perfiles laminados en caliente para vigas, pilares, zunchos y correas, mediante uniones soldadas;

i/p.p. de soldaduras, cortes, piezas especiales, despuntes y dos manos de imprimación con pintura de minio de plomo, montado y colocado, según NTE-EAS/EAV, CTE-DB-SE-A y EAE.

O01OB130 h. Oficial 1ª cerrajero 0,015 13,06 0,20

O01OB140 h. Ayudante cerrajero 0,015 12,28 0,18

P03ALP010 kg Acero laminado S 275 JR 1,050 1,08 1,13

P25OU080 l Minio electrolítico 0,010 12,86 0,13

A06T010 h GRÚA TORRE 30 m. FLECHA, 750 kg. 0,010 19,08 0,19

P01DW090 m Pequeño material 0,100 1,35 0,14

Resto de obra 0,19

Coste Total 1,97

04.09 E05AP040 u Placa de anclaje de acero S275 en perfil plano, de dimensiones 40x40x2 cm. con cuatro garrotas en L de acero corrugado de 20 mm. de diámetro y 45 cm. de longitud total, soldadas, i/taladro central, colocada. Según NTE, CTE-DB-SE-A y EAE.

P13TP025 kg Palastro 20 mm 14,000 0,94 13,16

P03ACA080 kg Acero corrugado B 400 S/SD 1,600 0,78 1,25

M12O010 h Equipo oxicorte 0,050 2,70 0,14

Coste Total 25,36

04.10 EHX010 m2 Forjado de losa mixta, canto 10 cm, con chapa colaborante de acero galvanizado de 0,75 mm de espesor, 44 mm de canto y 172 mm de intereje; HA-25/B/12/IIa fabricado en central y vertido con cubilote; volumen total de hormigón 0,062 m³/m²; acero UNE-EN 10080 B 500 S, con una cuantía total de 1 kg/m²; mallazo ME 15x15, Ø 6 mm, acero B 500 T 6x2,20 UNE-EN 10080.

mt07pcl010a

cba m2 Mon.de for.con per.de cha.de ace.galvaniz... 1,000 34,64 34,64

mt07aco020

k ud Sep.de plá.ríg.,hom. para losas mixtas. 3,000 0,07 0,21

mt07aco010

c kg Ace.en bar.cor.,UNE-EN 10080 B 500 S,elab... 1,000 0,91 0,91

mt07ame010

bb m2 Mal.ele.ME 15x15 Ø 6-6 B 500 T 6x2,20 UNE... 1,150 2,64 3,04

mt10haf010b

gaab m3 Hor.HA-25/B/12/IIa,fab.en cen.ver.con cub... 0,062 74,15 4,60

mt07cem010

a ud Con.en "L",de ace.gal.,de 5 cm de alt.,pa... 2,000 1,29 2,58

mt07cem020 ud Cla.de ace.gal.,para apl. con pistola. 20,000 0,24 4,80

(9)

mt07cem030 ud Car.de pól.para fij.por dis. con clavadora. 20,000 0,15 3,00

mq08war040 h Pis.de fij.dir.,con car.para car.de pólvo... 0,202 0,40 0,08

% % Medios auxiliares 0,020 64,83 1,30

Clase: Medio auxiliar 1,30

Coste Total 66,13

04.11 E07BHV030 m2 Fábrica de bloques huecos de hormigón gris estándar liso de 40x20x20 cm. colocado a una cara vista, recibidos con mortero de cemento CEM II/B-M 32,5 N y arena de río M-5, rellenos de hormigón de 330 kg. de cemento/m3. de dosificación y armadura según normativa, i/p.p. de formación de dinteles, zunchos, jambas, ejecución de encuentros y piezas especiales, llagueado, roturas, replanteo, nivelación, aplomado, limpieza y medios auxiliares, s/NTE-FFB-6 y CTE-SE-F, medida deduciendo superiores a 2 m2.

Marcado CE obligatorio según Anexo ZA de la Norma Europea UNE-EN 771-3:2011.

O01OA160 h. Cuadrilla H 0,760 37,35 28,39

P01BLG050 u Bloq.horm. standard liso gris 40x20x20 13,000 0,78 10,14

P01MC040 m3 Mortero cem. gris II/B-M 32,5 M-5/CEM 0,024 63,82 1,53

A03H090 m3 HORM. DOSIF. 330 kg /CEMENTO Tmáx.20 0,020 77,81 1,56

P03ACA010 kg Acero corrugado B 400 S/SD 6 mm 2,300 0,74 1,70

Resto de obra 1,56

Coste Total 43,32

04.12 E07BHV020 m2 Fábrica de bloques huecos de hormigón gris estándar liso de 40x15x20 cm. colocado a una cara vista, recibidos con mortero de cemento CEM II/B-M 32,5 N y arena de río M-5, rellenos de hormigón de 330 kg. de cemento/m3. de dosificación y armadura según normativa, i/p.p. de formación de dinteles, zunchos, jambas, ejecución de encuentros y piezas especiales, llagueado, roturas, replanteo, nivelación, aplomado, limpieza y medios auxiliares, s/NTE-FFB-6 y CTE-SE-F, medida deduciendo superiores a 2 m2.

Marcado CE obligatorio según Anexo ZA de la Norma Europea UNE-EN 771-3:2011.

O01OA160 h. Cuadrilla H 0,730 37,35 27,27

P01BLG030 u Bloq.horm. standard liso gris 40x15x20 13,000 0,64 8,32

P01MC040 m3 Mortero cem. gris II/B-M 32,5 M-5/CEM 0,019 63,82 1,21

A03H090 m3 HORM. DOSIF. 330 kg /CEMENTO Tmáx.20 0,010 77,81 0,78

P03ACA010 kg Acero corrugado B 400 S/SD 6 mm 1,500 0,74 1,11

Resto de obra 0,78

Coste Total 38,69

(10)

05 05 REVESTIMIENTOS

05.01 E08PFA080 m2 Enfoscado fratasado sin maestrear con mortero de cemento CSIV- W1, en paramentos verticales de 20 mm de espesor, i/regleado, sacado de rincones, aristas y andamiaje, s/NTE-RPE-5 y UNE-EN 998-1:2010, medido deduciendo huecos.

O01OA050 h. Ayudante 0,280 17,59 4,93

P04RR050 kg Mortero revoco CSIV-W1 1,500 1,13 1,70

Coste Total 12,16

05.02 E10IAL040 m2 Impermeabilización monocapa autoprotegida constituida por:

lámina asfáltica de betún elastómero SBS Polydan Plus FM 50/GP Elast Gris (negro), con armadura de fieltro de poliéster reforzado y estabilizado de gran gramaje y resistencia mecánica,

autoprotegida con gránulos de pizarra, fijada mecánicamente al soporte. Cumple con los requisitos del C.T.E. Cumple con el Catálogo de Elementos Constructivos del IETcc según membrana monocapa. Dispone de DITE fijación mecánica (Documento de Idoneidad Técnica Europeo) según sistema Polydan Plus F.M.

Ficha IM14 de Danosa.

O01OA050 h. Ayudante 0,120 17,59 2,11

P06BS280 m2 Lám. Polydan plus FM 50/GP elast.gris (negro) 1,100 8,12 8,93

P07W240 u Fijación mecánica 4,000 0,17 0,68

Coste Total 14,09

(11)

06 06 CARPINTERIA

06.01 E16MFC350 u Claraboya circular fija de 180 cm. de diámetro, medida comercial.

Formada por una cúpula circular bivalva de metacrilato de metilo o PMMA y un zócalo circular de resina de poliéster reforzado con fibra de vidrio o PRFV, aislado en la cámara lateral con espuma de poliuretano. Ambas piezas se unen entre sí, mediante tacos sintéticos con tornillos estancos y arandelas de goma de 5 mm. de espesor, protegidos con capuchón; a su vez el zócalo se acopla a la cubierta por clavos de acero inoxidable cada 30 cm. Instalada según NTE-QLC, con clasificación de reacción al fuego B-s1,d0.

O01OA040 h Oficial segunda 2,000 18,23 36,46

P14YCC170 u Cúpula PMMA bivalva circular D=180cm 1,000 1.020,00 1.020,00

P14YZC070 u Zócalo PRFV c/esp.poliur. circul D=180cm 1,000 244,00 244,00

P14YW060 u Conjunto tornillos fijación cúpula 1,000 0,80 0,80

Clase: Material 1.264,80

Coste Total 1.340,78

06.02 E15DBA050 m Barandilla escalera de 90 cm. de altura, construida con perfiles de tubo hueco de acero laminado en frío, con pasamanos de sección circular de diámetro 50 mm. y 1 mm. de espesor y barrote vertical de tubo redondo de 15 mm. de diámetro, con prolongación para anclaje a la losa, separados 10 cm., elaborada en taller y montaje en obra.

P13BT035 m Barandilla escalera D=50 y D=15 1,000 64,72 64,72

Coste Total 73,59

(12)

07 07 SEGURIDAD Y SALUD

07.01 E28EB010 m Cinta de balizamiento bicolor rojo/blanco de material plástico, incluso colocación y desmontaje. s/R.D. 485/97.

P31SB010 m Cinta balizamiento bicolor 8 cm 1,100 0,06 0,07

Coste Total 0,91

07.02 E28EC030 u Panel completo serigrafiado sobre planchas de PVC blanco de 0,6 mm. de espesor nominal. Tamaño 700x1000 mm. Válido para incluir hasta 15 símbolos de señales, incluso textos "Prohibido el paso a toda persona ajena a la obra", i/colocación. s/R.D. 485/97.

P31SC030 ud Panel completo PVC 700x1000 mm. 1,000 9,66 9,66

Coste Total 11,34

07.03 E28PX010 u Colocación de tapón protector de plástico "tipo seta" de las puntas de acero en las esperas de las armaduras de la estructura de hormigón armado (amortizable en tres usos), incluso retirada antes del vertido del hormigón.

P31CR190 u Tapón protector puntas acero tipo seta 0,333 0,07 0,02

Coste Total 0,04

07.04 E28PB120 m Barandilla protección lateral de zanjas, formada por tres tabloncillos de madera de pino de 20x7 cm. y estaquillas de madera de D=8 cm. hincadas en el terreno cada 1,00 m.

(amortizable en 3 usos), incluso colocación y desmontaje. s/R.D.

486/97.

P31CB030 m3 Tablón madera pino 20x7 cm 0,011 232,21 2,55

P31CB190 m Puntal de pino 2,5 m D=8/10 0,667 1,42 0,95

Coste Total 7,16

(13)

07.05 E28PB070 m Barandilla de protección de escaleras, compuesta por guardacuerpos metálico cada 1,5 m. (amortizable en 8 usos), fijado por apriete al forjado, pasamanos formado por tablón de madera de pino de 20x5 cm., rodapié y travesaño intermedio de 15x5 cm. (amortizable en 3 usos), incluso colocación y desmontaje. s/R.D. 486/97.

P31CB020 u Guardacuerpos metálico 0,150 10,44 1,57

P31CB035 m3 Tabloncillo madera pino 20x5 cm 0,004 228,36 0,91

P31CB040 m3 Tabla madera pino 15x5 cm 0,003 218,36 0,66

Coste Total 8,62

07.06 E28PB020 m Barandilla de protección de perímetros de forjados, compuesta por guardacuerpos metálico cada 2,5 m. (amortizable en 8 usos), fijado por apriete al forjado, pasamanos y travesaño intermedio formado por tubo 50 mm. (amortizable en 10 usos), pintado en amarillo y negro, y rodapié de 15x5 cm. (amortizable en 3 usos), para aberturas corridas, incluso colocación y desmontaje. s/R.D.

486/97.

P31CB020 u Guardacuerpos metálico 0,065 10,44 0,68

P31CB210 m Pasamanos tubo D=50 mm 0,240 5,04 1,21

P31CB040 m3 Tabla madera pino 15x5 cm 0,003 218,36 0,66

Coste Total 8,03

07.07 E28PH030 u Cubrición de hueco horizontal de 2,00x2,00 m. con mallazo electrosoldado de 15x15 cm. D=5 mm., fijado con conectores al zuncho del hueco y pasante sobre las tabicas y empotrado un metro en la capa de compresión por cada lado, incluso cinta de señalización a 0,90 m. de altura fijada con pies derechos (amortizable en un solo uso). s/R.D. 486/97.

O01OA060 h Peón especializado 0,240 16,64 3,99

P31CR150 m2 Mallazo 15x15x5-1.938 kg/m2 16,000 0,40 6,40

P31SV050 u Poste galvanizado 80x40x2 de 2 m 1,000 19,54 19,54

Coste Total 39,26

(14)

07.08 E28PH100 m2 Red horizontal de seguridad en cubrición de huecos formada por malla de poliamida de 10x10 cm. ennudada con cuerda de D=3 mm. y cuerda perimetral de D=10 mm. para amarre de la red a los anclajes de acero de D=10 mm. conectados a las armaduras perimetrales del hueco cada 50 cm. y cinta perimetral de

señalización fijada a pies derechos (amortizable en 4 usos). s/R.D.

486/97.

O01OA060 h Peón especializado 0,080 16,64 1,33

P31CR030 m2 Red seguridad poliamida 10x10 cm 0,250 2,50 0,63

P31CR160 m Cuerda de unión redes de seguridad 1,280 0,41 0,52

P31CR140 u Gancho montaje red D=10 mm 1,600 0,17 0,27

P31SV050 u Poste galvanizado 80x40x2 de 2 m 0,125 19,54 2,44

Coste Total 6,86

07.09 E28PR040 m Red horizontal de seguridad de malla de poliamida de 7x7 cm. de paso, ennudada con cuerda de D=4 mm. en módulos de 3x4 m.

incluso soporte mordaza con brazos metálicos, colocados cada 4,00 m., (amortizable en 20 usos) anclajes de red, cuerdas de unión y red (amortizable en 10 usos) incluso colocación y desmontaje. s/R.D. 486/97.

P31CR040 u Red seguridad D=4 mm 3,00x4,00 0,025 27,59 0,69

P31CR060 u Soporte mordaza 0,015 115,25 1,73

P31CR070 u Anclaje/soporte mordaza 0,015 29,54 0,44

P31CR080 u Brazo para soporte 0,015 61,65 0,92

P31CR100 u Tubo transversal de unión 4,00 0,013 26,73 0,35

Coste Total 8,70

07.10 E28PR010 m Red vertical de seguridad de malla de poliamida de 10x10 cm. de paso, ennudada con cuerda de D=3 mm. en módulos de 10x5 m.

incluso pescante metálico tipo horca de 7,50x2,00 m. en tubo de 80x40x1,5 mm. colocados cada 4,50 m., soporte mordaza (amortizable en 20 usos), anclajes de red, cuerdas de unión y red (amortizable en 10 usos) incluso colocación y desmontaje en primera puesta. s/R.D. 486/97.

P31CR120 u Pescante/horca 7,50 m. 80x40x1,5 0,020 129,67 2,59

P31CR130 u Gancho anclaje forjado D=16 mm 0,700 1,83 1,28

Coste Total 14,95

(15)

07.11 E28PR020 m Red vertical de seguridad de malla de poliamida de 10x10 cm. de paso, ennudada con cuerda de D=3 mm. en módulos de 10x5 m.

incluso pescante metálico tipo horca de 7,50x2,00 m. en tubo de 80x40x1,5 mm. colocados cada 4,50 m., soporte mordaza (amortizable en 20 usos), anclajes de red, cuerdas de unión y red (amortizable en 10 usos) incluso colocación y desmontaje en puestas sucesivas. s/R.D. 486/97.

P31CR120 u Pescante/horca 7,50 m. 80x40x1,5 0,020 129,67 2,59

P31CR130 u Gancho anclaje forjado D=16 mm 0,700 1,83 1,28

Coste Total 11,29

07.12 E28RA010 u Casco de seguridad con arnés de cabeza ajustable por medio de rueda dentada, para uso normal y eléctrico hasta 440 V.

Certificado CE. s/R.D. 773/97 y R.D. 1407/92.

P31IA010 ud Casco seguridad con rueda 1,000 9,69 9,69

Coste Total 9,69

07.13 E28RA070 u Gafas protectoras contra impactos, incoloras, (amortizables en 3 usos). Certificado CE. s/R.D. 773/97 y R.D. 1407/92.

P31IA120 u Gafas protectoras 0,333 8,06 2,68

Coste Total 2,68

07.14 E28RA100 u Semi-mascarilla antipolvo un filtro, (amortizable en 3 usos).

Certificado CE. s/R.D. 773/97 y R.D. 1407/92.

P31IA150 ud Semi-mascarilla 1 filtro 0,333 21,17 7,05

Coste Total 7,05

07.15 E28RC150 u Peto reflectante de seguridad personal en colores amarillo o naranaja (amortizable en 1 usos). Certificado CE. s/R.D. 773/97 y R.D. 1407/92.

P31IC140 u Peto reflectante amarillo/naranja 1,000 3,53 3,53

Coste Total 3,53

(16)

07.16 E28RC070 u Mono de trabajo de una pieza de poliéster-algodón (amortizable en un uso). Certificado CE. s/R.D. 773/97 y R.D. 1407/92.

P31IC098 u Mono de trabajo poliéster-algodón 1,000 15,51 15,51

Coste Total 15,51

07.17 E28RC125 u Abrigo para el frío (amortizable en 3 usos). Certificado CE. s/R.D.

773/97 y R.D. 1407/92.

P31IC115 u Abrigo para frío 0,333 31,28 10,42

Coste Total 10,42

07.18 E28RM010 u Par de guantes de lona protección estándar. Certificado CE.

s/R.D. 773/97 y R.D. 1407/92.

P31IM005 ud Par guantes lona protección estandar 1,000 1,30 1,30

Coste Total 1,30

07.19 E28RP070 u Par de botas de seguridad con plantilla y puntera de acero (amortizables en 1 usos). Certificado CE. s/R.D. 773/97 y R.D.

1407/92.

P31IP025 ud Par botas de seguridad 1,000 23,71 23,71

Coste Total 23,71

07.20 E28RSI030 u Equipo completo para trabajos en vertical y horizontal compuesto por un arnés de seguridad con amarre dorsal y pectoral, fabricado con cinta de nylon de 45 mm. y elementos metálicos de acero inoxidable, un dispositivo anticaídas deslizante de doble función y un rollo de cuerda poliamida de 14 mm. de 2 m. con lazada, incluso bolsa portaequipo. Amortizable en 5 obras. Certificado CE Norma EN 36- EN 696- EN 353-2. s/R.D. 773/97 y R.D. 1407/92.

P31IS720 u Equipo trabajo vert. y horiz. 0,200 201,25 40,25

Coste Total 40,25

(17)

08 08 GESTION DE RESIDUOS

08.01 U20CO010 me

s Coste del alquiler de contenedor de 4 m3 de capacidad para RCD, sólo permitido éste tipo de residuo en el contenedor por el gestor de residuos no peligrosos (autorizado por la Consejería de Medio Ambiente).

M13O460 me

s Alq.contenedor RCD 4m3 1,000 54,12 54,12

Coste Total 54,12

08.02 U20CT060 u Servicio de entrega y recogida de contenedor de RCD de 4 m3 por transportista autorizado (por la Consejería de Medio Ambiente de la Comunidad Autónoma correspondiente), colocado a pie de carga y considerando una distancia de transporte al centro de reciclaje o de transferencia no superior a 50 km. No incluye alquiler del saco ni el canon de la planta.

M13O520 ud Entreg. y recog. cont. 4 m3. d<50 km 1,000 71,03 71,03

Coste Total 71,03

(18)

COMANDANCIA DE OBRAS 1, VALENCIA DIRECCIÓN DE INFRAESTRUCTURA

PROYECTO

“CHINCHILLA, ALBACETE / CENAD DE CHINCHILLA /

FINALIZACION PCZURB: DISTRITO COMERCIAL, ZONA ARABE E ITINERARIO RURAL.”

4.2 CUADRO DE PRECIOS UNITARIOS

(19)

Nº Actividad Código Descripción de las unidades de obra Precio

01 01 ACONDICIONAMIENTO DE TERRENO

01.01 U01BD010 m2 Desbroce y limpieza superficial de terreno desarbolado por medios mecánicos hasta una profundidad de 10 cm., carga y extendido por capas en terreno colindante, con p.p. de medios auxiliares.

0,25

VEINTICINCO CÉNTIMOS

01.02 U03CN050 m2 Zahorra natural, husos ZN(50)/(20), de 15 cm de espesor en interior recintos y con índice de plasticidad cero, puesta en obra, extendida y compactada, incluso preparación de la superficie de asiento.

3,29

TRES EUROS CON VEINTINUEVE CÉNTIMOS

(20)

02 02 MOVIMIENTO DE TIERRAS

02.01 U01EC030 m3 Excavación en cimientos y pozos en terreno de tránsito incluso martillo rompedor si es necesario, con extracción de tierras a los bordes, carga y extendido por capas en terreno colindante, con p.p. de medios auxiliares.

15,05

QUINCE EUROS CON CINCO CÉNTIMOS

(21)

03 03 CIMENTACIÓN

03.01 E04CMM070 m3 Hormigón en masa HM-20/P/20/I, elaborado en central, para limpieza y nivelado de fondos de cimentación, incluso vertido por medios manuales y colocación. Según NTE-CSZ, EHE-08 y CTE-SE-C.

79,43

SETENTA Y NUEVE EUROS CON CUARENTA Y TRES CÉNTIMOS

03.02 E04CMM080 m3 Hormigón HA-25/P/20/I, elaborado en central, en relleno de zapatas y zanjas de cimentación, incluso encamillado de pilares y muros, vertido por medios manuales, vibrado y colocación.

Según normas NTE-CSZ, EHE-08 y CTE-SE-C.

99,71

NOVENTA Y NUEVE EUROS CON SETENTA Y UN CÉNTIMOS

03.03 E04AB030 kg Acero corrugado B 400 S, cortado y doblado en taller y armado y colocado en obra, incluso p.p.

de despuntes. Según EHE-08 y CTE-SE-A. 1,38

UN EURO CON TREINTA Y OCHO CÉNTIMOS

03.04 E04SAS010 m2 Solera de hormigón de 10 cm. de espesor, realizada con hormigón HA-25 N/mm2, Tmáx.20 mm., elaborado en obra, i/vertido, colocación y armado con mallazo 15x15x5, p.p. de juntas, aserrado de las mismas y fratasado. Según NTE-RSS y EHE-08.

12,15

DOCE EUROS CON QUINCE CÉNTIMOS

(22)

04 04 ESTRUCTURA

04.01 E05HZH010 m2 Estructura de hormigón armado para luces de 4 a 6 m., formado por pilares, vigas y zunchos con forjado 23+5 cm., con vigueta armada semirresistente de hormigón, bovedilla cerámica 50x25x22 y capa de compresión de HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, terminado. Según normas NTE y EHE-08.

78,46

SETENTA Y OCHO EUROS CON CUARENTA Y SEIS CÉNTIMOS

04.02 E05HLA030 m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, en losas inclinadas, i/p.p. de armadura (85 kg/m3) y encofrado de madera, vertido con pluma-grúa, vibrado y colocado. Según normas NTE-EME, EHL y EHE-08.

317,00

TRESCIENTOS DIECISIETE EUROS

04.03 E07WP030 m Formación de peldañeado de escalera con ladrillo cerámico hueco con ladrillo perforado tosco de 24x11,5x7 cm., recibido con mortero de cemento CEM II/B-P 32,5 N y arena de río tipo M-5, i/replanteo y limpieza, medido en su longitud.

17,49

DIECISIETE EUROS CON CUARENTA Y NUEVE CÉNTIMOS

04.04 E05HSA010 m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica elaborado en central, en pilares de 30x30 cm., i/p.p. de armadura (80 kg/m3.) y encofrado metálico, vertido con pluma- grúa, vibrado y colocado. Según normas NTE-EHS y EHE-08.

308,14

TRESCIENTOS OCHO EUROS CON CATORCE CÉNTIMOS

04.05 E05HVA030 m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, en jácenas de cuelgue, i/p.p. de armadura (150 kg/m3.) y encofrado de madera, vertido con pluma- grúa, vibrado y colocado. Según normas NTE-EME y EHE-08.

419,24

CUATROCIENTOS DIECINUEVE EUROS CON VEINTICUATRO CÉNTIMOS

04.06 E05HFA010 m2 Forjado 17+5 cm. formado a base de viguetas de hormigón pretensadas autorresistentes, separadas 70 cm. entre ejes, bovedilla cerámica de 60x25x22 cm. y capa de compresión de 5 cm., de hormigón HA-25/P/20/I, de central, i/armadura (1,80 kg/m2), terminado. (Carga total 600 kg/m2). Según normas NTE, EHE-08 y CTE-SE-AE. Viguetas con marcado CE obligatorio según Anexo ZA de la Norma Europea UNE-EN 15037-1:2010 y bovedillas cerámicas según Anexo ZA de la Norma Europea UNE-EN 15037-3:2010+A1:2011.

54,05

CINCUENTA Y CUATRO EUROS CON CINCO CÉNTIMOS

04.07 E05HLA010 m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, en losas planas, i/p.p. de armadura (85 kg/m3) y encofrado de madera, vertido con pluma-grúa, vibrado y colocado. Según normas NTE-EME, EHL y EHE-08.

302,30

TRESCIENTOS DOS EUROS CON TREINTA CÉNTIMOS

04.08 E05AAL005 kg Acero laminado S275JR, en perfiles laminados en caliente para vigas, pilares, zunchos y correas, mediante uniones soldadas; i/p.p. de soldaduras, cortes, piezas especiales, despuntes y dos manos de imprimación con pintura de minio de plomo, montado y colocado, según NTE- EAS/EAV, CTE-DB-SE-A y EAE.

1,97

UN EURO CON NOVENTA Y SIETE CÉNTIMOS

(23)

04.09 E05AP040 u Placa de anclaje de acero S275 en perfil plano, de dimensiones 40x40x2 cm. con cuatro garrotas en L de acero corrugado de 20 mm. de diámetro y 45 cm. de longitud total, soldadas, i/taladro central, colocada. Según NTE, CTE-DB-SE-A y EAE.

25,36

VEINTICINCO EUROS CON TREINTA Y SEIS CÉNTIMOS

04.10 EHX010 m2 Forjado de losa mixta, canto 10 cm, con chapa colaborante de acero galvanizado de 0,75 mm de espesor, 44 mm de canto y 172 mm de intereje; HA-25/B/12/IIa fabricado en central y vertido con cubilote; volumen total de hormigón 0,062 m³/m²; acero UNE-EN 10080 B 500 S, con una cuantía total de 1 kg/m²; mallazo ME 15x15, Ø 6 mm, acero B 500 T 6x2,20 UNE-EN 10080.

66,13

SESENTA Y SEIS EUROS CON TRECE CÉNTIMOS

04.11 E07BHV030 m2 Fábrica de bloques huecos de hormigón gris estándar liso de 40x20x20 cm. colocado a una cara vista, recibidos con mortero de cemento CEM II/B-M 32,5 N y arena de río M-5, rellenos de hormigón de 330 kg. de cemento/m3. de dosificación y armadura según normativa, i/p.p. de formación de dinteles, zunchos, jambas, ejecución de encuentros y piezas especiales, llagueado, roturas, replanteo, nivelación, aplomado, limpieza y medios auxiliares, s/NTE-FFB-6 y CTE-SE-F, medida deduciendo superiores a 2 m2. Marcado CE obligatorio según Anexo ZA de la Norma Europea UNE-EN 771-3:2011.

43,32

CUARENTA Y TRES EUROS CON TREINTA Y DOS CÉNTIMOS

04.12 E07BHV020 m2 Fábrica de bloques huecos de hormigón gris estándar liso de 40x15x20 cm. colocado a una cara vista, recibidos con mortero de cemento CEM II/B-M 32,5 N y arena de río M-5, rellenos de hormigón de 330 kg. de cemento/m3. de dosificación y armadura según normativa, i/p.p. de formación de dinteles, zunchos, jambas, ejecución de encuentros y piezas especiales, llagueado, roturas, replanteo, nivelación, aplomado, limpieza y medios auxiliares, s/NTE-FFB-6 y CTE-SE-F, medida deduciendo superiores a 2 m2. Marcado CE obligatorio según Anexo ZA de la Norma Europea UNE-EN 771-3:2011.

38,69

TREINTA Y OCHO EUROS CON SESENTA Y NUEVE CÉNTIMOS

(24)

05 05 REVESTIMIENTOS

05.01 E08PFA080 m2 Enfoscado fratasado sin maestrear con mortero de cemento CSIV-W1, en paramentos verticales de 20 mm de espesor, i/regleado, sacado de rincones, aristas y andamiaje, s/NTE-RPE-5 y UNE-EN 998-1:2010, medido deduciendo huecos.

12,16

DOCE EUROS CON DIECISEIS CÉNTIMOS

05.02 E10IAL040 m2 Impermeabilización monocapa autoprotegida constituida por: lámina asfáltica de betún elastómero SBS Polydan Plus FM 50/GP Elast Gris (negro), con armadura de fieltro de poliéster reforzado y estabilizado de gran gramaje y resistencia mecánica, autoprotegida con gránulos de pizarra, fijada mecánicamente al soporte. Cumple con los requisitos del C.T.E. Cumple con el Catálogo de Elementos Constructivos del IETcc según membrana monocapa. Dispone de DITE fijación mecánica (Documento de Idoneidad Técnica Europeo) según sistema Polydan Plus F.M.

Ficha IM14 de Danosa.

14,09

CATORCE EUROS CON NUEVE CÉNTIMOS

(25)

06 06 CARPINTERIA

06.01 E16MFC350 u Claraboya circular fija de 180 cm. de diámetro, medida comercial. Formada por una cúpula circular bivalva de metacrilato de metilo o PMMA y un zócalo circular de resina de poliéster reforzado con fibra de vidrio o PRFV, aislado en la cámara lateral con espuma de poliuretano.

Ambas piezas se unen entre sí, mediante tacos sintéticos con tornillos estancos y arandelas de goma de 5 mm. de espesor, protegidos con capuchón; a su vez el zócalo se acopla a la cubierta por clavos de acero inoxidable cada 30 cm. Instalada según NTE-QLC, con clasificación de reacción al fuego B-s1,d0.

1.340,78

MIL TRESCIENTOS CUARENTA EUROS CON SETENTA Y OCHO CÉNTIMOS

06.02 E15DBA050 m Barandilla escalera de 90 cm. de altura, construida con perfiles de tubo hueco de acero laminado en frío, con pasamanos de sección circular de diámetro 50 mm. y 1 mm. de espesor y barrote vertical de tubo redondo de 15 mm. de diámetro, con prolongación para anclaje a la losa, separados 10 cm., elaborada en taller y montaje en obra.

73,59

SETENTA Y TRES EUROS CON CINCUENTA Y NUEVE CÉNTIMOS

(26)

07 07 SEGURIDAD Y SALUD

07.01 E28EB010 m Cinta de balizamiento bicolor rojo/blanco de material plástico, incluso colocación y desmontaje.

s/R.D. 485/97. 0,91

NOVENTA Y UN CÉNTIMOS

07.02 E28EC030 u Panel completo serigrafiado sobre planchas de PVC blanco de 0,6 mm. de espesor nominal.

Tamaño 700x1000 mm. Válido para incluir hasta 15 símbolos de señales, incluso textos

"Prohibido el paso a toda persona ajena a la obra", i/colocación. s/R.D. 485/97.

11,34

ONCE EUROS CON TREINTA Y CUATRO CÉNTIMOS

07.03 E28PX010 u Colocación de tapón protector de plástico "tipo seta" de las puntas de acero en las esperas de las armaduras de la estructura de hormigón armado (amortizable en tres usos), incluso retirada antes del vertido del hormigón.

0,04

CUATRO CÉNTIMOS

07.04 E28PB120 m Barandilla protección lateral de zanjas, formada por tres tabloncillos de madera de pino de 20x7 cm. y estaquillas de madera de D=8 cm. hincadas en el terreno cada 1,00 m. (amortizable en 3 usos), incluso colocación y desmontaje. s/R.D. 486/97.

7,16

SIETE EUROS CON DIECISEIS CÉNTIMOS

07.05 E28PB070 m Barandilla de protección de escaleras, compuesta por guardacuerpos metálico cada 1,5 m.

(amortizable en 8 usos), fijado por apriete al forjado, pasamanos formado por tablón de madera de pino de 20x5 cm., rodapié y travesaño intermedio de 15x5 cm. (amortizable en 3 usos), incluso colocación y desmontaje. s/R.D. 486/97.

8,62

OCHO EUROS CON SESENTA Y DOS CÉNTIMOS

07.06 E28PB020 m Barandilla de protección de perímetros de forjados, compuesta por guardacuerpos metálico cada 2,5 m. (amortizable en 8 usos), fijado por apriete al forjado, pasamanos y travesaño intermedio formado por tubo 50 mm. (amortizable en 10 usos), pintado en amarillo y negro, y rodapié de 15x5 cm. (amortizable en 3 usos), para aberturas corridas, incluso colocación y desmontaje. s/R.D. 486/97.

8,03

OCHO EUROS CON TRES CÉNTIMOS

07.07 E28PH030 u Cubrición de hueco horizontal de 2,00x2,00 m. con mallazo electrosoldado de 15x15 cm. D=5 mm., fijado con conectores al zuncho del hueco y pasante sobre las tabicas y empotrado un metro en la capa de compresión por cada lado, incluso cinta de señalización a 0,90 m. de altura fijada con pies derechos (amortizable en un solo uso). s/R.D. 486/97.

39,26

TREINTA Y NUEVE EUROS CON VEINTISEIS CÉNTIMOS

07.08 E28PH100 m2 Red horizontal de seguridad en cubrición de huecos formada por malla de poliamida de 10x10 cm. ennudada con cuerda de D=3 mm. y cuerda perimetral de D=10 mm. para amarre de la red a los anclajes de acero de D=10 mm. conectados a las armaduras perimetrales del hueco cada 50 cm. y cinta perimetral de señalización fijada a pies derechos (amortizable en 4 usos). s/R.D.

486/97.

6,86

SEIS EUROS CON OCHENTA Y SEIS CÉNTIMOS

(27)

07.09 E28PR040 m Red horizontal de seguridad de malla de poliamida de 7x7 cm. de paso, ennudada con cuerda de D=4 mm. en módulos de 3x4 m. incluso soporte mordaza con brazos metálicos, colocados cada 4,00 m., (amortizable en 20 usos) anclajes de red, cuerdas de unión y red (amortizable en 10 usos) incluso colocación y desmontaje. s/R.D. 486/97.

8,70

OCHO EUROS CON SETENTA CÉNTIMOS

07.10 E28PR010 m Red vertical de seguridad de malla de poliamida de 10x10 cm. de paso, ennudada con cuerda de D=3 mm. en módulos de 10x5 m. incluso pescante metálico tipo horca de 7,50x2,00 m. en tubo de 80x40x1,5 mm. colocados cada 4,50 m., soporte mordaza (amortizable en 20 usos), anclajes de red, cuerdas de unión y red (amortizable en 10 usos) incluso colocación y desmontaje en primera puesta. s/R.D. 486/97.

14,95

CATORCE EUROS CON NOVENTA Y CINCO CÉNTIMOS

07.11 E28PR020 m Red vertical de seguridad de malla de poliamida de 10x10 cm. de paso, ennudada con cuerda de D=3 mm. en módulos de 10x5 m. incluso pescante metálico tipo horca de 7,50x2,00 m. en tubo de 80x40x1,5 mm. colocados cada 4,50 m., soporte mordaza (amortizable en 20 usos), anclajes de red, cuerdas de unión y red (amortizable en 10 usos) incluso colocación y desmontaje en puestas sucesivas. s/R.D. 486/97.

11,29

ONCE EUROS CON VEINTINUEVE CÉNTIMOS

07.12 E28RA010 u Casco de seguridad con arnés de cabeza ajustable por medio de rueda dentada, para uso

normal y eléctrico hasta 440 V. Certificado CE. s/R.D. 773/97 y R.D. 1407/92. 9,69 NUEVE EUROS CON SESENTA Y NUEVE CÉNTIMOS

07.13 E28RA070 u Gafas protectoras contra impactos, incoloras, (amortizables en 3 usos). Certificado CE. s/R.D.

773/97 y R.D. 1407/92. 2,68

DOS EUROS CON SESENTA Y OCHO CÉNTIMOS

07.14 E28RA100 u Semi-mascarilla antipolvo un filtro, (amortizable en 3 usos). Certificado CE. s/R.D. 773/97 y R.D.

1407/92. 7,05

SIETE EUROS CON CINCO CÉNTIMOS

07.15 E28RC150 u Peto reflectante de seguridad personal en colores amarillo o naranaja (amortizable en 1 usos).

Certificado CE. s/R.D. 773/97 y R.D. 1407/92. 3,53

TRES EUROS CON CINCUENTA Y TRES CÉNTIMOS

07.16 E28RC070 u Mono de trabajo de una pieza de poliéster-algodón (amortizable en un uso). Certificado CE.

s/R.D. 773/97 y R.D. 1407/92. 15,51

QUINCE EUROS CON CINCUENTA Y UN CÉNTIMOS

07.17 E28RC125 u Abrigo para el frío (amortizable en 3 usos). Certificado CE. s/R.D. 773/97 y R.D. 1407/92. 10,42 DIEZ EUROS CON CUARENTA Y DOS CÉNTIMOS

07.18 E28RM010 u Par de guantes de lona protección estándar. Certificado CE. s/R.D. 773/97 y R.D. 1407/92. 1,30 UN EURO CON TREINTA CÉNTIMOS

07.19 E28RP070 u Par de botas de seguridad con plantilla y puntera de acero (amortizables en 1 usos). Certificado

CE. s/R.D. 773/97 y R.D. 1407/92. 23,71

(28)

VEINTITRES EUROS CON SETENTA Y UN CÉNTIMOS

07.20 E28RSI030 u Equipo completo para trabajos en vertical y horizontal compuesto por un arnés de seguridad con amarre dorsal y pectoral, fabricado con cinta de nylon de 45 mm. y elementos metálicos de acero inoxidable, un dispositivo anticaídas deslizante de doble función y un rollo de cuerda poliamida de 14 mm. de 2 m. con lazada, incluso bolsa portaequipo. Amortizable en 5 obras.

Certificado CE Norma EN 36- EN 696- EN 353-2. s/R.D. 773/97 y R.D. 1407/92.

40,25

CUARENTA EUROS CON VEINTICINCO CÉNTIMOS

(29)

08 08 GESTION DE RESIDUOS

08.01 U20CO010 mes Coste del alquiler de contenedor de 4 m3 de capacidad para RCD, sólo permitido éste tipo de residuo en el contenedor por el gestor de residuos no peligrosos (autorizado por la Consejería de Medio Ambiente).

54,12

CINCUENTA Y CUATRO EUROS CON DOCE CÉNTIMOS

08.02 U20CT060 u Servicio de entrega y recogida de contenedor de RCD de 4 m3 por transportista autorizado (por la Consejería de Medio Ambiente de la Comunidad Autónoma correspondiente), colocado a pie de carga y considerando una distancia de transporte al centro de reciclaje o de transferencia no superior a 50 km. No incluye alquiler del saco ni el canon de la planta.

71,03

SETENTA Y UN EUROS CON TRES CÉNTIMOS

(30)

COMANDANCIA DE OBRAS 1, VALENCIA DIRECCIÓN DE INFRAESTRUCTURA

PROYECTO

“CHINCHILLA, ALBACETE / CENAD DE CHINCHILLA /

FINALIZACION PCZURB: DISTRITO COMERCIAL, ZONA ARABE E ITINERARIO RURAL.”

4.3 PRESUPUESTO DE EJECUCIÓN MATERIAL

(31)

PROYECTO Nº (TC. 101-06-15) PRESUPUESTO

N.º Orden Descripción de las unidades de obra Medición Precio Importe

PROYECTO Nº (TC. 101-06-15)

CHINCHILLA, ALBACETE / CENAD DE CHINCHILLA / FINALIZACION PCZURB: DISTRITO COMERCIAL, ZONA ARABE E ITINERARIO RURAL.

01 ACONDICIONAMIENTO DE TERRENO

01.01

U01BD010

m2 Desbroce y limpieza superficial de terreno desarbolado por medios mecánicos hasta una profundidad de 10 cm., carga y extendido por capas en terreno colindante, con p.p. de medios auxiliares.

5.226,80 0,25 € 1.306,70 €

01.02

U03CN050

m2 Zahorra natural, husos ZN(50)/(20), de 15 cm de espesor en interior recintos y con índice de plasticidad cero, puesta en obra, extendida y compactada, incluso preparación de la superficie de asiento.

2.223,20 3,29 € 7.314,33 €

Total Capítulo 01 8.621,03 €

(32)

02 MOVIMIENTO DE TIERRAS

02.01

U01EC030

m3 Excavación en cimientos y pozos en terreno de tránsito incluso martillo rompedor si es necesario, con extracción de tierras a los bordes, carga y extendido por capas en terreno colindante, con p.p. de medios auxiliares.

299,43 15,05 € 4.506,42 €

Total Capítulo 02 4.506,42 €

(33)

03 CIMENTACIÓN

03.01

E04CMM070

m3 Hormigón en masa HM-20/P/20/I, elaborado en central, para limpieza y nivelado de fondos de cimentación, incluso vertido por medios manuales y colocación. Según NTE-CSZ, EHE-08 y CTE-SE-C.

51,98 79,43 € 4.128,77 €

03.02

E04CMM080

m3 Hormigón HA-25/P/20/I, elaborado en central, en relleno de zapatas y zanjas de cimentación, incluso encamillado de pilares y muros, vertido por medios manuales, vibrado y colocación. Según normas NTE-CSZ, EHE-08 y CTE- SE-C.

247,40 99,71 € 24.668,25 €

03.03

E04AB030

kg Acero corrugado B 400 S, cortado y doblado en taller y armado y colocado en

obra, incluso p.p. de despuntes. Según EHE-08 y CTE-SE-A. 12.629,50 1,38 € 17.428,71 €

03.04

E04SAS010

m2 Solera de hormigón de 10 cm. de espesor, realizada con hormigón HA-25 N/mm2, Tmáx.20 mm., elaborado en obra, i/vertido, colocación y armado con mallazo 15x15x5, p.p. de juntas, aserrado de las mismas y fratasado. Según NTE-RSS y EHE-08.

351,95 12,15 € 4.276,19 €

Total Capítulo 03 50.501,92 €

(34)

04 ESTRUCTURA

04.01

E05HZH010

m2 Estructura de hormigón armado para luces de 4 a 6 m., formado por pilares, vigas y zunchos con forjado 23+5 cm., con vigueta armada semirresistente de hormigón, bovedilla cerámica 50x25x22 y capa de compresión de HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, terminado.

Según normas NTE y EHE-08.

416,71 78,46 € 32.695,07 €

04.02

E05HLA030

m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, en losas inclinadas, i/p.p. de armadura (85 kg/m3) y encofrado de madera, vertido con pluma-grúa, vibrado y colocado. Según normas NTE-EME, EHL y EHE-08.

9,23 317,00 € 2.925,91 €

04.03

E07WP030

m Formación de peldañeado de escalera con ladrillo cerámico hueco con ladrillo perforado tosco de 24x11,5x7 cm., recibido con mortero de cemento CEM II/B-P 32,5 N y arena de río tipo M-5, i/replanteo y limpieza, medido en su longitud.

97,00 17,49 € 1.696,53 €

04.04

E05HSA010

m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica elaborado en central, en pilares de 30x30 cm., i/p.p. de armadura (80 kg/m3.) y encofrado metálico, vertido con pluma-grúa, vibrado y colocado. Según normas NTE-EHS y EHE-08.

3,06 308,14 € 942,91 €

04.05

E05HVA030

m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, en jácenas de cuelgue, i/p.p. de armadura (150 kg/m3.) y encofrado de madera, vertido con pluma-grúa, vibrado y colocado. Según normas NTE-EME y EHE-08.

2,26 419,24 € 947,48 €

04.06

E05HFA010

m2 Forjado 17+5 cm. formado a base de viguetas de hormigón pretensadas autorresistentes, separadas 70 cm. entre ejes, bovedilla cerámica de 60x25x22 cm. y capa de compresión de 5 cm., de hormigón HA-25/P/20/I, de central, i/armadura (1,80 kg/m2), terminado. (Carga total 600 kg/m2). Según normas NTE, EHE-08 y CTE-SE-AE. Viguetas con marcado CE obligatorio según Anexo ZA de la Norma Europea UNE-EN 15037-1:2010 y bovedillas cerámicas según Anexo ZA de la Norma Europea UNE-EN 15037- 3:2010+A1:2011.

15,11 54,05 € 816,70 €

04.07

E05HLA010

m3 Hormigón armado HA-25 N/mm2, Tmáx.20 mm., consistencia plástica, elaborado en central, en losas planas, i/p.p. de armadura (85 kg/m3) y encofrado de madera, vertido con pluma-grúa, vibrado y colocado. Según normas NTE-EME, EHL y EHE-08.

6,03 302,30 € 1.822,87 €

04.08

E05AAL005

kg Acero laminado S275JR, en perfiles laminados en caliente para vigas, pilares, zunchos y correas, mediante uniones soldadas; i/p.p. de soldaduras, cortes, piezas especiales, despuntes y dos manos de imprimación con pintura de minio de plomo, montado y colocado, según NTE-EAS/EAV, CTE-DB-SE-A y EAE.

1.473,00 1,97 € 2.901,81 €

(35)

04.09

E05AP040

u Placa de anclaje de acero S275 en perfil plano, de dimensiones 40x40x2 cm.

con cuatro garrotas en L de acero corrugado de 20 mm. de diámetro y 45 cm.

de longitud total, soldadas, i/taladro central, colocada. Según NTE, CTE-DB- SE-A y EAE.

8,00 25,36 € 202,88 €

04.10

EHX010

m2 Forjado de losa mixta, canto 10 cm, con chapa colaborante de acero galvanizado de 0,75 mm de espesor, 44 mm de canto y 172 mm de intereje;

HA-25/B/12/IIa fabricado en central y vertido con cubilote; volumen total de hormigón 0,062 m³/m²; acero UNE-EN 10080 B 500 S, con una cuantía total de 1 kg/m²; mallazo ME 15x15, Ø 6 mm, acero B 500 T 6x2,20 UNE-EN 10080.

197,01 66,13 € 13.028,27 €

04.11

E07BHV030

m2 Fábrica de bloques huecos de hormigón gris estándar liso de 40x20x20 cm.

colocado a una cara vista, recibidos con mortero de cemento CEM II/B-M 32,5 N y arena de río M-5, rellenos de hormigón de 330 kg. de cemento/m3. de dosificación y armadura según normativa, i/p.p. de formación de dinteles, zunchos, jambas, ejecución de encuentros y piezas especiales, llagueado, roturas, replanteo, nivelación, aplomado, limpieza y medios auxiliares, s/NTE- FFB-6 y CTE-SE-F, medida deduciendo superiores a 2 m2. Marcado CE obligatorio según Anexo ZA de la Norma Europea UNE-EN 771-3:2011.

3.098,45 43,32 € 134.224,85 €

04.12

E07BHV020

m2 Fábrica de bloques huecos de hormigón gris estándar liso de 40x15x20 cm.

colocado a una cara vista, recibidos con mortero de cemento CEM II/B-M 32,5 N y arena de río M-5, rellenos de hormigón de 330 kg. de cemento/m3. de dosificación y armadura según normativa, i/p.p. de formación de dinteles, zunchos, jambas, ejecución de encuentros y piezas especiales, llagueado, roturas, replanteo, nivelación, aplomado, limpieza y medios auxiliares, s/NTE- FFB-6 y CTE-SE-F, medida deduciendo superiores a 2 m2. Marcado CE obligatorio según Anexo ZA de la Norma Europea UNE-EN 771-3:2011.

435,68 38,69 € 16.856,46 €

Total Capítulo 04 209.061,74 €

(36)

05 REVESTIMIENTOS REVESTIMIENTOS

05.01

E08PFA080

m2 Enfoscado fratasado sin maestrear con mortero de cemento CSIV-W1, en paramentos verticales de 20 mm de espesor, i/regleado, sacado de rincones, aristas y andamiaje, s/NTE-RPE-5 y UNE-EN 998-1:2010, medido deduciendo huecos.

203,72 12,16 € 2.477,24 €

05.02

E10IAL040

m2 Impermeabilización monocapa autoprotegida constituida por: lámina asfáltica de betún elastómero SBS Polydan Plus FM 50/GP Elast Gris (negro), con armadura de fieltro de poliéster reforzado y estabilizado de gran gramaje y resistencia mecánica, autoprotegida con gránulos de pizarra, fijada mecánicamente al soporte. Cumple con los requisitos del C.T.E. Cumple con el Catálogo de Elementos Constructivos del IETcc según membrana monocapa. Dispone de DITE fijación mecánica (Documento de Idoneidad Técnica Europeo) según sistema Polydan Plus F.M. Ficha IM14 de Danosa.

217,09 14,09 € 3.058,80 €

Total Capítulo 05 5.536,04 €

(37)

06 CARPINTERIA

06.01

E16MFC350

u Claraboya circular fija de 180 cm. de diámetro, medida comercial. Formada por una cúpula circular bivalva de metacrilato de metilo o PMMA y un zócalo circular de resina de poliéster reforzado con fibra de vidrio o PRFV, aislado en la cámara lateral con espuma de poliuretano. Ambas piezas se unen entre sí, mediante tacos sintéticos con tornillos estancos y arandelas de goma de 5 mm. de espesor, protegidos con capuchón; a su vez el zócalo se acopla a la cubierta por clavos de acero inoxidable cada 30 cm. Instalada según NTE- QLC, con clasificación de reacción al fuego B-s1,d0.

1,00 1.340,78 € 1.340,78 €

06.02

E15DBA050

m Barandilla escalera de 90 cm. de altura, construida con perfiles de tubo hueco de acero laminado en frío, con pasamanos de sección circular de diámetro 50 mm. y 1 mm. de espesor y barrote vertical de tubo redondo de 15 mm. de diámetro, con prolongación para anclaje a la losa, separados 10 cm., elaborada en taller y montaje en obra.

32,50 73,59 € 2.391,68 €

Total Capítulo 06 3.732,46 €

(38)

07 SEGURIDAD Y SALUD

07.01

E28EB010

m Cinta de balizamiento bicolor rojo/blanco de material plástico, incluso

colocación y desmontaje. s/R.D. 485/97. 615,00 0,91 € 559,65 €

07.02

E28EC030

u Panel completo serigrafiado sobre planchas de PVC blanco de 0,6 mm. de espesor nominal. Tamaño 700x1000 mm. Válido para incluir hasta 15 símbolos de señales, incluso textos "Prohibido el paso a toda persona ajena a la obra", i/colocación. s/R.D. 485/97.

8,00 11,34 € 90,72 €

07.03

E28PX010

u Colocación de tapón protector de plástico "tipo seta" de las puntas de acero en las esperas de las armaduras de la estructura de hormigón armado (amortizable en tres usos), incluso retirada antes del vertido del hormigón.

1.100,00 0,04 € 44,00 €

07.04

E28PB120

m Barandilla protección lateral de zanjas, formada por tres tabloncillos de madera de pino de 20x7 cm. y estaquillas de madera de D=8 cm. hincadas en el terreno cada 1,00 m. (amortizable en 3 usos), incluso colocación y desmontaje. s/R.D. 486/97.

110,00 7,16 € 787,60 €

07.05

E28PB070

m Barandilla de protección de escaleras, compuesta por guardacuerpos metálico cada 1,5 m. (amortizable en 8 usos), fijado por apriete al forjado, pasamanos formado por tablón de madera de pino de 20x5 cm., rodapié y travesaño intermedio de 15x5 cm. (amortizable en 3 usos), incluso colocación y desmontaje. s/R.D. 486/97.

32,50 8,62 € 280,15 €

07.06

E28PB020

m Barandilla de protección de perímetros de forjados, compuesta por guardacuerpos metálico cada 2,5 m. (amortizable en 8 usos), fijado por apriete al forjado, pasamanos y travesaño intermedio formado por tubo 50 mm. (amortizable en 10 usos), pintado en amarillo y negro, y rodapié de 15x5 cm. (amortizable en 3 usos), para aberturas corridas, incluso colocación y desmontaje. s/R.D. 486/97.

135,60 8,03 € 1.088,87 €

07.07

E28PH030

u Cubrición de hueco horizontal de 2,00x2,00 m. con mallazo electrosoldado de 15x15 cm. D=5 mm., fijado con conectores al zuncho del hueco y pasante sobre las tabicas y empotrado un metro en la capa de compresión por cada lado, incluso cinta de señalización a 0,90 m. de altura fijada con pies derechos (amortizable en un solo uso). s/R.D. 486/97.

1,00 39,26 € 39,26 €

07.08

E28PH100

m2 Red horizontal de seguridad en cubrición de huecos formada por malla de poliamida de 10x10 cm. ennudada con cuerda de D=3 mm. y cuerda perimetral de D=10 mm. para amarre de la red a los anclajes de acero de D=10 mm. conectados a las armaduras perimetrales del hueco cada 50 cm. y cinta perimetral de señalización fijada a pies derechos (amortizable en 4 usos). s/R.D. 486/97.

197,00 6,86 € 1.351,42 €

07.09

E28PR040

m Red horizontal de seguridad de malla de poliamida de 7x7 cm. de paso, ennudada con cuerda de D=4 mm. en módulos de 3x4 m. incluso soporte mordaza con brazos metálicos, colocados cada 4,00 m., (amortizable en 20 usos) anclajes de red, cuerdas de unión y red (amortizable en 10 usos) incluso colocación y desmontaje. s/R.D. 486/97.

59,90 8,70 € 521,13 €

(39)

07.10

E28PR010

m Red vertical de seguridad de malla de poliamida de 10x10 cm. de paso, ennudada con cuerda de D=3 mm. en módulos de 10x5 m. incluso pescante metálico tipo horca de 7,50x2,00 m. en tubo de 80x40x1,5 mm. colocados cada 4,50 m., soporte mordaza (amortizable en 20 usos), anclajes de red, cuerdas de unión y red (amortizable en 10 usos) incluso colocación y desmontaje en primera puesta. s/R.D. 486/97.

45,20 14,95 € 675,74 €

07.11

E28PR020

m Red vertical de seguridad de malla de poliamida de 10x10 cm. de paso, ennudada con cuerda de D=3 mm. en módulos de 10x5 m. incluso pescante metálico tipo horca de 7,50x2,00 m. en tubo de 80x40x1,5 mm. colocados cada 4,50 m., soporte mordaza (amortizable en 20 usos), anclajes de red, cuerdas de unión y red (amortizable en 10 usos) incluso colocación y desmontaje en puestas sucesivas. s/R.D. 486/97.

68,40 11,29 € 772,24 €

07.12

E28RA010

u Casco de seguridad con arnés de cabeza ajustable por medio de rueda dentada, para uso normal y eléctrico hasta 440 V. Certificado CE. s/R.D.

773/97 y R.D. 1407/92.

10,00 9,69 € 96,90 €

07.13

E28RA070

u Gafas protectoras contra impactos, incoloras, (amortizables en 3 usos).

Certificado CE. s/R.D. 773/97 y R.D. 1407/92. 10,00 2,68 € 26,80 €

07.14

E28RA100

u Semi-mascarilla antipolvo un filtro, (amortizable en 3 usos). Certificado CE.

s/R.D. 773/97 y R.D. 1407/92. 10,00 7,05 € 70,50 €

07.15

E28RC150

u Peto reflectante de seguridad personal en colores amarillo o naranaja

(amortizable en 1 usos). Certificado CE. s/R.D. 773/97 y R.D. 1407/92. 10,00 3,53 € 35,30 €

07.16

E28RC070

u Mono de trabajo de una pieza de poliéster-algodón (amortizable en un uso).

Certificado CE. s/R.D. 773/97 y R.D. 1407/92. 10,00 15,51 € 155,10 €

07.17

E28RC125

u Abrigo para el frío (amortizable en 3 usos). Certificado CE. s/R.D. 773/97 y

R.D. 1407/92. 10,00 10,42 € 104,20 €

07.18

E28RM010

u Par de guantes de lona protección estándar. Certificado CE. s/R.D. 773/97 y

R.D. 1407/92. 10,00 1,30 € 13,00 €

07.19

E28RP070

u Par de botas de seguridad con plantilla y puntera de acero (amortizables en 1

usos). Certificado CE. s/R.D. 773/97 y R.D. 1407/92. 10,00 23,71 € 237,10 €

07.20

E28RSI030

u Equipo completo para trabajos en vertical y horizontal compuesto por un arnés de seguridad con amarre dorsal y pectoral, fabricado con cinta de nylon de 45 mm. y elementos metálicos de acero inoxidable, un dispositivo anticaídas deslizante de doble función y un rollo de cuerda poliamida de 14 mm. de 2 m. con lazada, incluso bolsa portaequipo. Amortizable en 5 obras.

Certificado CE Norma EN 36- EN 696- EN 353-2. s/R.D. 773/97 y R.D.

1407/92.

5,00 40,25 € 201,25 €

Total Capítulo 07 7.150,93 €
