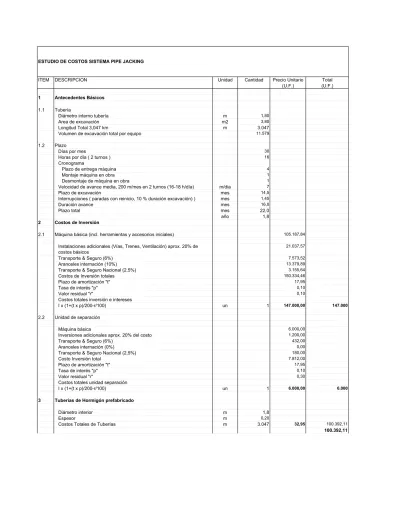

ESTUDIO DE COSTOS SISTEMA PIPE JACKING

ITEM DESCRIPCION Unidad Cantidad Precio Unitario Total

(U.F.) (U.F.)

1 Antecedentes Básicos

1.1 Tubería

Diámetro interno tubería m 1,80

Area de excavación m2 3,80

Longitud Total 3,047 km m 3.047

Volumen de excavación total por equipo 11.579

1.2 Plazo

Días por mes 30

Horas por día ( 2 turnos ) 16

Cronograma

Plazo de entrega máquina ⁴

Montaje máquina en obra 1

Desmontaje de máquina en obra 1

Velocidad de avance media, 200 m/mes en 2 turnos (16-18 h/día) m/dia 7

Plazo de excavación mes 14,5

Interrupciones ( paradas con reinicio, 10 % duración excavación) ) mes 1,45

Duración avance mes 16,0

Plazo total mes 22,0

año 1,8

2 Costos de Inversión

2.1 Máquina básica (incl. herramientas y accesorios iniciales) ^105.187,84

Instalaciones adicionales (Vías, Trenes, Ventilación) aprox. 20% de costos básicos

21.037,57

Transporte & Seguro (6%) 7.573,52

Aranceles internación (10%) ^13.379,89

Transporte & Seguro Nacional (2,5%) 3.155,64

Costos de Inversión totales ^150.334,46

Plazo de amortización "t" 17,95

Tasa de interés "p" 0,10

Valor residual "r" 0,10

Costos totales inversión e intereses

I x (1+(t x p)/200-r/100) un 1 147.000,00 147.000

2.2 Unidad de separación

Máquina básica 6.000,00

Inversiones adicionales aprox. 20% del costo 1.200,00

Transporte & Seguro (6%) 432,00

Aranceles internación (0%) ^0,00

Transporte & Seguro Nacional (2,5%) 180,00

Costo Inversión total ^7.812,00

Plazo de amortización "t" 17,95

Tasa de interés "p" 0,10

Valor residual "r" 0,30

Costos totales unidad separación

I x (1+(t x p)/200-r/100) un 1 6.000,00 6.000

3 Tuberías de Hormigón prefabricado

Diámetro interior m 1,8

Espesor m 0,20

Costos Totales de Tuberías m 3.047 32,95 100.392,11

100.392,11

(2)

(U.F.) (U.F.)

4 Impermeabilización

Consumo medio de inyección ^1,26

Volumen total inyección 3.829 4,50 17.230,38

Costos totales sistema de impermeabilización 17.230

5 Transporte de la Marina

Retiro y transp. exced (vol. Marina excav. con 30 % esponjamiento) [m³] 15.052 0,23 3.480

6 Piques

Unidades de piques un 8 14.028,94 112.231

7 Repuestos

3 % inversion c/ 2.000 horas gl 1 20.310,75 20.311

8 Energía

Consumo medio por hora de operación 2.000

Horas de operación (70% duración de avance) Hr 4.872

Consumo total (a 0,06 US$/KWH) Kwh 9.744.000 0,0023 22.411,20

Costos de energía total 22.411

9 Materiales varios

En este ítem se considera los costos de aceite, grasa, aire comprimido, agua, bentonita, etc.

Costos totales para reposición materiales gl 1 436,96 437

(aprox. US$ 1,0 por m³ excavación)

10 Costos de Mano de Obra

10.1 Equipo subterráneo

Cantidad personas por turno 10

Total horas de faena (Horas hombre) 86.160 0,50 43.080,00

10.2 Equipo en superficie

Cantidad personas por turno 8

Total horas de faena (Horas hombre) ^68.928 0,50 ^34.464,00

Costos totales mano de obra 77.544

11 Inyecciones

Inyecciones de consolidación de suelo en sectores inicio y llegada

Costos por cada sector de inyección de suelo UF 182 2,00 364,42

Cantidad de sectores de inyección

Sectores de suelo consolidados con inyecciones para inspecciones frente máquina

Sectores de inyección de consolidación, separación 1000

Volumen de inyección por cada sector 18

Costos por volumen de suelo inyectado 55,520 10,00 555,20

Total Inyecciones 920

(3)

(U.F.) (U.F.)

RESUMEN DE COSTOS

1 Costos totales inversión e intereses 147.000

2 Costos totales unidad separación 6.000

3 Costos Totales de Tuberías 100.392

4 Costos totales sistema de impermeabilización 17.230

5 Costos totales transporte a botadero 3.480

6 Costos totales piques 112.231

7 Costos totales repuestos 20.311

8 Costos de energía totales 22.411

9 Materiales varios 437

10 Costos totales mano de obra 77.544

11 Costo total inyecciones 920

Total Costos Directos (3.047 m) 507.956

Costo / ml UF/ml 3.047 167

UF 23.309,56 (31-12-2013) $/ml 3.885.868

12 Instalación de Faenas UF 0,0905 45.970

13 Gastos Generales y Utilidades UF 0,408 226.002

COSTO TOTAL (3.047 m) UF 779.928

COSTO TOTAL/ ml UF/ml 3.047 256

UF 23.309,56 (31-12-2013) $/ml 5.966.455

(4)

$ $

1 INSTALACION TUBERIA MEDIANTE PIPE JACKING

1.1 Suministro, Instalación y prueba Tubería Hormigón D=1800 mm (interior) m 3.047 3.885.868 11.840.240.432

COSTOS DIRECTOS 11.840.240.432

OOCC 9.500.144.432

TUB. y ACCESORIOS 2.340.096.000

INGENIERIA E ITO 9,05% 1.071.541.759

GASTOS GENERALES Y UTILIDADES 40,80% 5.268.007.134

COSTO TOTAL 18.179.789.325

(5)

PIQUE TIPO d = 10 m , H = 14 M

ITEM DESIGNACION UNID CANT. P.Unitario U.F. P.Total U.F.

1 Instalación de Faenas Gl 1,0 Incluido en Sistema Pipe Jacking

2 Pique

2 Movimiento de Tierras

2.1 Excavación abierta Pique m³ 1.100,0 0,453 498,5

2.2 Rellenos m³ 10,0 0,210 2,1

2.3 Emplantillados Hormigón H - 5 m³ 4,0 3,154 12,6

2.4 Tablestacado

2.4.1 Suministro de tablestacas de acero A-572 grado 50, tipo AZ-36 de ARBED o equivalente, l = 22 m

kg 106.500

0,091 9.645,9

2.4.2 Hincado de Tablestacas tipo AZ-36, l = 22 m m 850 0,020 17,0

3 Hormigones

3.1 Sello de hormigón proyectado H - 30 emín=3 cm. m² 440,0 0,109 48,2

3.2 Hormigón Moldeado H - 30 m³ 240,0 3,920 940,7

3.3 Acero A 63-42 Kg 24.000,0 0,052 1.237,4

4 Sistema de drenaje

4.1 Flexadren D = 100 mm. ml 40,0 2,961 118,5

4.2 Barbacanas PVC de 50mm ml 12,0 0,846 10,2

4.3 Lanzas Drenantes Tuberías de Acero 50mm ml 30,0 10,154 304,6

4.4 Filtro de Arena completo gl 1,0 50,000 50,0

4.5 Cámara de desagüe un 1,0 18,000 18,0

4.6 Tubería de Acero 4" (impulsión bbas inc. soportes y valv.) ml 25,0 1,143 28,6

4.7 Tubería de PVC de 110 mm (descarga) ml 6,0 0,120 0,7

4.8 Sentina un 1,0 10,000 10,0

4.9 Bombas en operación

4.9.1 Bombas agotamiento 5 l/s; altura 25 m dia 60,0 1,100 66,0

4.9.2 Bombas agotamiento 10 l/s; altura 25 m dia 60,0 1,600 96,0

4.10 Bombas en reserva

4.10.1 Bombas agotamiento 5 l/s; 25 m (reserva) dia 60,0 0,600 36,0

4.10.2 Bombas agotamiento 10 l/s; 25 m (reserva) dia 60,0 0,800 48,0

5 Habilitacion como cámara de Inspección

5.1 Estructura metálica kg 5.000,0 0,142 711,3

5.2 Hormigón H-30 Cuerpo y chimenea m3 16,0 3,920 62,7

5.3 Acero A 63-42 Kg 1.280,0 0,052 66,0

TOTAL COSTO DIRECTO 327.008.317 14.028,936

INGENIERIA E ITO 9,05% 1.269,619

GASTOS GENERALES Y UTILIDADES 40,80% 6.241,810

COSTO TOTAL UF 21.540,364
