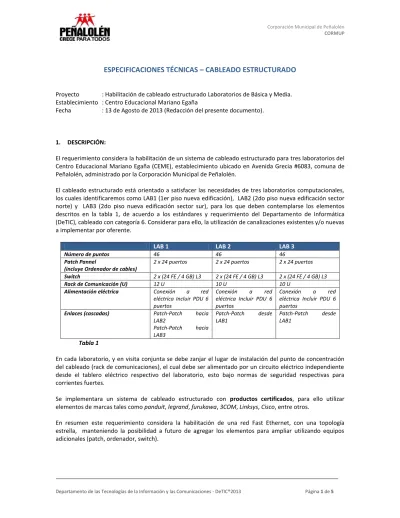

ESPECIFICACIONES TÉCNICAS – CABLEADO ESTRUCTURADO
Proyecto : Habilitación de cableado estructurado Laboratorios de Básica y Media. Establecimiento : Centro Educacional Mariano EgañaFecha : 13 de Agosto de 2013 (Redacción del presente documento).
1. DESCRIPCIÓN:
El requerimiento considera la habilitación de un sistema de cableado estructurado para tres laboratorios del Centro Educacional Mariano Egaña (CEME), establecimiento ubicado en Avenida Grecia #6083, comuna de Peñalolén, administrado por la Corporación Municipal de Peñalolén.
El cableado estructurado está orientado a satisfacer las necesidades de tres laboratorios computacionales, los cuales identificaremos como LAB1 (1er piso nueva edificación), LAB2 (2do piso nueva edificación sector norte) y LAB3 (2do piso nueva edificación sector sur), para los que deben contemplarse los elementos descritos en la tabla 1, de acuerdo a los estándares y requerimiento del Departamento de Informática (DeTIC), cableado con categoría 6. Considerar para ello, la utilización de canalizaciones existentes y/o nuevas a implementar por oferente.
LAB 1 LAB 2 LAB 3
Número de puntos 46 46 46
Patch Pannel
(incluye Ordenador de cables)
2 x 24 puertos 2 x 24 puertos 2 x 24 puertos
Switch 2 x (24 FE / 4 GB) L3 2 x (24 FE / 4 GB) L3 2 x (24 FE / 4 GB) L3
Rack de Comunicación (U) 12 U 10 U 10 U
Alimentación eléctrica Conexión a red
eléctrica Incluir PDU 6 puertos
Conexión a red eléctrica Incluir PDU 6 puertos
Conexión a red eléctrica Incluir PDU 6 puertos
Enlaces (cascadas) Patch-Patch hacia
LAB2 Patch-Patch hacia LAB3 Patch-Patch desde LAB1 Patch-Patch desde LAB1 Tabla 1
En cada laboratorio, y en visita conjunta se debe zanjar el lugar de instalación del punto de concentración del cableado (rack de comunicaciones), el cual debe ser alimentado por un circuito eléctrico independiente desde el tablero eléctrico respectivo del laboratorio, esto bajo normas de seguridad respectivas para corrientes fuertes.
Se implementara un sistema de cableado estructurado con productos certificados, para ello utilizar elementos de marcas tales como panduit, legrand, furukawa, 3COM, Linksys, Cisco, entre otros.
En resumen este requerimiento considera la habilitación de una red Fast Ethernet, con una topología estrella, manteniendo la posibilidad a futuro de agregar los elementos para ampliar utilizando equipos adicionales (patch, ordenador, switch).
2. CABLEADO SUB SISTEMA HORIZONTAL
El tendido horizontal para cada laboratorio debe considerar el cableado para 46 puntos de datos centralizados en el laboratorio con módulos RJ45 de 8 pines, distribuidos dentro de la misma sala, la ubicación exacta tanto de los puntos, así como rack de comunicaciones será aclarada en una visita en conjunto a terreno, lo anterior por depender de la distribución final de los muebles dentro de estos laboratorios.
El cableado horizontal para datos se debe basar en el uso de cable UTP de 4 pares categoría 6, Clase E (Norma ANSI/TIA/EIA-568-B.2-1) que soporta velocidades de 1000 Mbps con ciclos de hasta 250Mhz, para longitud de hasta 100 metros con User Cord y Patch Cord cumpliendo así con la norma TIA/EIA-568-B. Característica del Cable utilizado:
Cable multipar de 4 pares 24 AWG No apantallado
Espacio cilíndrico divisor Funda autoestingible
El cableado horizontal estará distribuido con una topología Estrella, esto permite efectuar un tendido de un cable por cada puesto de trabajo e instalar desde el punto de concentración y/o gabinete hacía los puntos de datos.
3. SUB SISTEMA DE ADMINISTRACION 3.1 Patch Cord
Para efectuar la conexión entre las estaciones de trabajo reflejada en los Patch Panel y los Switch, es necesario instalar un cable de enlace que sea flexible para que mantenga sus características físicas y técnicas a través del tiempo y permita movilidad dentro del espacio de conexión.
PARAMETRO CARACTERISTICAS
Longitud ~0,5 metros Conectores RJ-45 (8 pin) Categoría 6
Tipo de cable Interior UTP Cantidad de
Pares
4 pares
Calibre 24 AWG
Estándar ElA/TIA568
3.2 Patch Panel / Ordenador / Swich
Estos serán de línea modular, para realizar conexiones e interconexiones de las estaciones de trabajo con el Switch. La capacidad del patch panel debe ser de 24 bocas y de 1U, considerando la instalación de un ordenador de cables, así como el dispositivo switch descrito en la tabla 1, todos estos elementos necesarios para dar cumplimiento a la cantidad de puntos requerida.
4. SUB SISTEMA AREA DE TRABAJO 4.1 User Cord
Es necesario que las estaciones PC que sean conectadas a la red lo hagan por medio de un cable que otorgue movilidad dentro del espacio de trabajo, el que se encuentra delimitado según lo establecido por la norma EIA, la cual permite tener un cable para cada estación, que no supere los 3 metros. Para la conexión entre el modulo del puesto de trabajo y el punto de datos terminal(PC) serán instalados para el total de puntos cables User Cord UTP de alta flexibilidad(46), de 4 pares categoría 6.
PARAMETRO CARACTERISTICAS
Longitud 3 metros
Confección De fábrica Conectores extremos RJ-45 8 pins
Categoría 6
Tipo de Cable Interior UTP Cantidad de pares 4 pares
Calibre 24 AWG
Estándar EIA/TIA568
4.2 Puesto de trabajo
Se requiere módulos RJ45 hembra categoría 6, debiendo cumplir con la norma EIA/TIA 568. Montados al muro en canaleta de corrientes débiles, Face Plate dobles o simple según corresponda, y con las consideraciones respectivas detectadas al momento de la visita de evaluación.
5. SUB SISTEMA CENTRALIZACION DE COMUNICACIONES 5.1 Gabinete de comunicación.
Se debe instalar un gabinete de comunicaciones por cada laboratorio, respetando los tamaños indicados en la tabla 1, montados en un sector por determinar dentro de cada laboratorio, el rack debe incluir ventilación forzada de 220Volts, con puerta de vidrio transparente, chapa y llaves. La instalación eléctrica para cada Rack es de responsabilidad de la empresa adjudicada, y se debe realizar respetando la norma eléctrica del recinto, así como su habilitación a un circuito independiente.
5.2 Equipos de comunicación
Los dispositivos Switch a utilizar deben ser aptos para montura en gabinete (raqueables), y disponer de 24 bocas 10/100 y 4 bocas 10/100/1000, la cantidad por laboratorio es la indicada en la Tabla 1.
5.3 Enlace de redes
Considerar la interconexión de ambos switch instalados por laboratorio, utilizando para ello cableado de fábrica categoría 6, de un color que se destaque del resto, uniendo los switch entre los puertos Giga, esto es, puerto 2 del switch 1 al puerto 1 del switch 2.
Para la conexión desde LAB1 realizar misma figura, pero desde los puertos 3 y 4 respectivamente hacia LAB2 y LAB3.
5.4 Otros
Considerar respectivos amarres de cables Velcro donde se requiera, de manera de permitir un correcto ordenamiento del cableado, debido a que puede ser recurrente la necesidad de realizar reconfiguraciones y/o reordenamientos.
6. CERTIFICACION DE LA RED DE DATOS
Se requiere certificación realizada con un equipo de Refletrometría y certificación para categoría 6, esta debe abordar desde User Cord de la estación de trabajo hasta el Patch Cord de las respectivas centralizaciones.
Para las pruebas de desempeño del canal 6 se requiere mapa de cableado, longitud, perdida de retorno, diferencia de retardo, Next, Elfext, Atenuación, Acr, Ps-next, Ps-exfelt, Ps-acr.
Los resultados antes descritos deben entregarse en un informe final, este, junto con contener los resultados de la certificación, debe indicar ubicación de los puestos de trabajo, incluyendo distribuciones de la red lógica, cableado UTP y ductos, CORMUP puede proveer archivo CAD donde el proveedor puede reflejar en parte lo solicitado.
Toda documentación debe ser entregada impresa y en medios magnéticos, en conformidad a los parámetros establecidos por DeTIC de CORMUP.
7. RED ELECTRICA
Dependiendo de la cantidad del equipamiento a instalar (46 estaciones PC) + Rack, y de las condiciones de la red eléctrica existente, se debe considerar la habilitación de la red eléctrica, según lo siguiente:
7.1 Verificación, extensión, instalación y/o acuerdos mutuos para utilizar empalme de alimentación eléctrica con suficiente capacidad, desde tablero eléctrico.
7.2 Instalar un punto de conexión eléctrica para cada computador (46), con al menos tres enchufes cada uno punto.
7.3 Interruptor automático para cada circuito independiente, se requiere que cada circuito no debe superar los 7 puntos de conexión eléctrica mencionados en el punto anterior.
7.4 Instalación de punto eléctrico para rack de comunicaciones, considerando la instalación de una PDU de al menos 6 enchufes en el rack (debe incluir circuito independiente).
7.5 Tendidos de red eléctrica que colinde con cableado estructurado debe ser canalizado en ductos apropiados.
8. ROTULACION
Todas las instalaciones deben estar rotuladas, lo que permitirá una rápida ubicación en el patch panel, así como diagnósticos.
9. GARANTIAS
Tiempo de garantía para los trabajos, productos ofrecidos, y aseguramiento del correcto funcionamiento del cableado no podrá ser inferior a 3 años, considerar que la vida útil de este tipo de cableado es al menos 5 años.
