(Secretaría del Trabajo y Prevision Social, 2009)

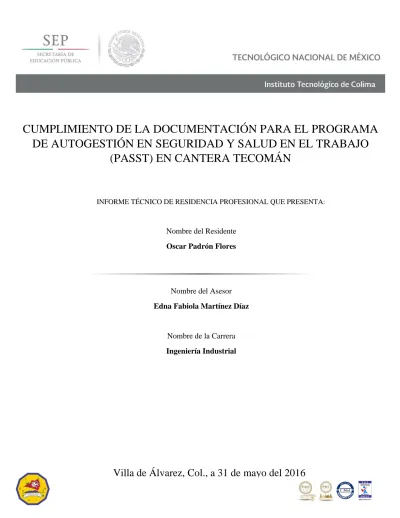

CUMPLIMIENTO DE LA DOCUMENTACIÓN PARA EL PROGRAMA
DE AUTOGESTIÓN EN SEGURIDAD Y SALUD EN EL TRABAJO
(PASST) EN CANTERA TECOMÁN
Nombre del Residente
Oscar Padrón Flores
Nombre del Asesor
Edna Fabiola Martínez Díaz
Nombre de la Carrera
Ingeniería Industrial
INFORME TÉCNICO DE RESIDENCIA PROFESIONAL QUE PRESENTA:
INDICE
1. JUSTIFICACIÓN ... 4
2. OBJETIVOS ... 5
2.1 GENERAL ... 5
2.2 ESPECÍFICOS ... 5
2.3 ALCANCES Y LIMITACIONES ... 5
3. PROBLEMAS A RESOLVER, PRIORIZÁNDOLOS ... 6
4. PROCEDIMIENTO Y DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS ... 7
4.1 ANTECEDENTES DE LA EMPRESA. ... 7
4.1.1 Información de la empresa. ... 13
4.2 MARCO DE REFERENCIA Y FUNDAMENTO TEORICO ... 17
4.3 ACTIVIDADES REALIZADAS. ... 22
5. RESULTADOS, PLANOS, GRÁFICAS, PROTOTIPOS, MAQUETAS, PROGRAMAS, ENTRE OTROS. ... 26
6. CONCLUSIONES Y RECOMENDACIONES. ... 31
7. COMPETENCIAS DESARROLLADAS Y/O APLICADAS. ... 32
8. REFERENCIAS BIBLIOGRÁFICAS Y VIRTUALES. ... 33
1
INDICE DE TABLAS Y FIGURAS
Tabla 1 Porcentaje de aportación al PIB ... 3
Tabla 2 Normas Oficiales Mexicanas aplicables ...17
Tabla 3 Cumplimiento de normas aplicables ...26
Tabla 4 Clasificación de normas respecto a cumplimiento ...28
Figura 1 Porcentaje de aportación al PIB del estado de colima por tipo de actividad. ... 3
Figura 2 Empresas que cuentan con reconocimiento en el estado de Colima ... 5
Figura 3 normas que fueron actualizadas ... 6
Figura 4 Hotel Princess mundo imperial, Acapulco; Gro, una de las primeras grandes construcciones en México con uso de Tablaroca. ... 8
Figura 5 Sistema YPSACERO® en incursión a casas. ... 9
Figura 6 Oficina con plafones Acoustone® ... 9
Figura 7 Suspensiones Donn® (estructura que sostiene los plafones). ...10
Figura 8 Instalacion de Tablacemento® marca Durock® ...10
Figura 9 Cambio de razón social. ...11
Figura 10 Planta Tecoman donde producen tablero de yeso Tablaroca® ...11
Figura 11 construcción de edificio con Securock® ...12
Figura 12 logotipo de la empresa. ...12
Figura 13 Ubicación de cantera y planta. ...13
Figura 14 diagrama orgánico de la empresa. ...14
Figura 15 Proceso de carga y transporte. ...16
Figura 16 Esquema operativo del PASST ...20
Figura 17 Reducción de Tasa de accidentes por clase de riesgo. ...20
Figura 18 Reducción en la tasa de accidentes por nivel de reconocimiento ...21
Figura 19 Diagrama de flujo de seguimiento de PASST....22
Figura 20 porcentaje de cumplimiento por norma. ...27
Figura 21 Normas de seguridad con conteo de cumplimiento ...28
Figura 22 Normas de salud con conteo de cumplimiento ...29
Figura 23 Normas de organización con conteo de cumplimiento. ...30
2
ANTECEDENTES
Antecedentes generales.
El Programa de Autogestión en Seguridad y Salud en el Trabajo tuvo su origen en el año de 1995 en los denominados “Programas Preventivos”, los cuales se aplicaban en centros de trabajo con cien o más trabajadores de la industria maquiladora de exportación de las entidades federativas de la frontera norte del país, así como de Jalisco y el Distrito Federal, con el propósito de promover la implementación de programas preventivos en los centros de trabajo y, de esta manera, también atender los compromisos derivados del Acuerdo de Cooperación Laboral de América del Norte, ACLAN.
El 21 de enero de 1997, se publicó en el Diario Oficial de la Federación el Reglamento Federal de Seguridad, Higiene y Medio Ambiente de Trabajo, el cual señala en el artículo 12 que “La Secretaría llevará a cabo programas de asesoría y orientación para el debido cumplimiento de la normatividad laboral en materia de seguridad e higiene en el trabajo, en los que se establecerán los mecanismos de apoyo para facilitar dicho cumplimiento, así como simplificar la acreditación del mismo, tomando en cuenta la actividad, escala económica, procesos de trabajo, grado de riesgo y ubicación geográfica de los centros de trabajo, a través de compromisos voluntarios con aquellas empresas o establecimientos que así se lo soliciten, para lo cual se auxiliará de la Comisión Consultiva Nacional de Seguridad e Higiene en el Trabajo”.
Con la expedición de este Reglamento, en 1997 se amplía el alcance del programa a todo el territorio nacional y se promueve la incorporación de los centros de trabajo de las industrias de la construcción, metal mecánica, tiendas de autoservicio, muebles de madera, plásticos, embotelladoras de refrescos, textil y transporte eléctrico, mismas que presentaban en ese entonces altas tasas de accidentabilidad.
Las empresas o centros de trabajo que se incorporaran al programa, por el tiempo que permanecieran participando activamente, quedaban exceptuadas de la inspección periódica de condiciones generales de seguridad e higiene en el trabajo.
También se estableció no otorgar ningún reconocimiento a los centros de trabajo que tuvieran recipientes sujetos a presión o calderas sin la autorización provisional de funcionamiento por parte de la autoridad laboral, cuando así se requiriera.
3
Por el cumplimiento de la normatividad en seguridad y salud en el trabajo;
Por las acciones de mejora continua en la seguridad y salud en el trabajo,
Por sus logros en la administración de la seguridad y salud en el trabajo.
La anterior información es acuerdo a Secretaria del Trabajo y Prevision Social, (2009)
Actividades económicas del estado
El estado de Colima tiene el cuarto lugar de los estados más pequeños del país, con 5,455 Km² que representa el 0.3% de la superficie del país, como se puede observar en la tabla 1 y en la figura 1, las actividades económicas más realizadas en el estado son las actividades terciarias, debido a que se cuenta con uno de los puertos más importantes del país . La mayoría de las empresas pertenecen al sector servicios (actividades terciarias) . De acuerdo a INEGI, (2014) la aportacion al PIB del estado es la sigu iente:
En la figura 1 se muestra el porcentaje de a portacion al PIB del estado de Colima por tipo de actividad, la empresa USG Mexico pertenece al sector primario con la Minería de minerales metálicos y no metálicos, realizando la extracción de sulfato de calcio dihidratado (yeso), como material primario y sulfato de calcio hemihidratado (Anhidrita) como material secundario, siendo extraídos de la mina de la propia empresa; y en el sector secundario con la fabricación de paneles de yeso.
Figura 1 Porcentaje de aportación al PIB del estado de colima por tipo de actividad.
Sector de actividad económica Porcentaje de aportación al PIB estatal
(año 2014)
Actividades primarias 4.51 Actividades secundarias 26.57 Actividades terciarias 68.92
Total 100
4
1. JUSTIFICACIÓN
En la cantera de USG México, una de las metas a lograr en materia de seguridad y salud laboral es cumplir con un 80% de la documentación aplicable al PASST (Programa de Autogestión en Seguridad y Salud en el Trabajo). Este porcentaje de cumplimiento se determina a partir de la Evaluación del cumplimiento de la Normatividad en Seguridad y Salud en el Trabajo, a través de un asistente en línea que mediante una serie de preguntas permite evaluar el cumplimiento de cada punto de las normas aplicables y al finalizar determina el porcentaje de cumplimiento de cada norma así como el porcentaje promedio de todas las normas.
En este trabajo se pretende cumplir con cada uno de los puntos que marca el programa de autogestión en seguridad y salud en el trabajo, a través de planes de acción, actualización de operaciones, generación de reportes y requerimientos legales, reglamentarios y particulares de la cantera. Una vez que se realice todo el trabajo planeado en la guía de apoyo, se pretende obtener el primer reconocimiento para USG México en cantera Tecomán como “Empresa Segura” este reconocimiento se le otorga a las empresas por el cumplimiento con la normatividad en seguridad y salud en el trabajo.
Al lograr el reconocimiento en PASST la cantera de USG México se verá beneficiada de diversas formas ya que una de las ventajas que se tiene al incorporarse al PASST es que las empresas que están iniciando con los cimientos del mismo, quedan exentas de inspecciones extraordinarias, ya que estas inspecciones que realizan los inspectores de la STPS normalmente por cada falta a las normas de seguridad se impone una multa económica. Con la entrada en vigor del Reglamento Federal de Seguridad y Salud en el Trabajo en 2015 las multas ascendieron de un máximo de 315 días de salarios mínimos (de acuerdo al Reglamento Federal de Seguridad Higiene y Medio Ambiente vigente antes del 2015) hasta un máximo de 5000 días de salarios mínimos de acuerdo al nuevo reglamento según Diario Oficial de la Federación, (1997), por lo tanto el impacto económico en el aumento de las multas es alto. Además el reconocimiento de Empresa Segura también se ve reflejado en la disminusción de la prima de riesgo determinada por el Seguro Social.
5
Figura 2 Empresas que cuentan con reconocimiento en el estado de Colima
2. OBJETIVOS
2.1 GENERAL
Dar seguimiento al Programa de Autogestión en Seguridad y Salud en el Trabajo (STPS) de la Cantera Tecomán USG México.
2.2 ESPECÍFICOS
Dar cumplimiento al 80% de las Normas Oficiales Mexicanas expedidas por la STPS aplicables a la cantera de USG México con el fin de lograr la obtención del reconocimiento de empresa segura otorgado por la STPS.
Verificar cambios de NOM de versiones anteriores con las que se encuentran aplicables.
Analizar normas aplicables en el centro de trabajo.
Realización de auditoria interna para evidencia de cumplimiento en norma.
Impresión de manuales, procedimientos y formatos para cumplimiento en PASST.
Actualización de hojas de datos de seguridad de los materiales.
2.3 ALCANCES Y LIMITACIONES
6
3. PROBLEMAS A RESOLVER, PRIORIZÁNDOLOS
En la cantera de USG México planta Tecomán se observaron distintos problemas para dar un correcto seguimiento al PASST entre ellos, se destacan los de mayor
importancia:
1. En la guía para la evaluación del cumplimiento de la normatividad en seguridad y salud en el trabajo que es utilizada para llevar el seguimiento de progreso en el cumplimiento de cada requisito de cada norma, se encuentra llenado de manera errónea ya que algunos puntos demuestran cumplimiento y no hay evidencia alguna de lo mismo. Se presentan normas que ya son obsoletas. En los anexos 1, 2, 3, 4 y 5 se muestran los datos actuales.
2. La inexistencia de procedimientos que dan cumplimiento a las actividades realizadas en la operación, seguridad y registros que demuestran su cumplimiento.
3. Falta de exámenes médicos anuales y cursos de capacitación para la brigada multidisciplinaria (protección civil, bomberos, primeros auxilios).
4. Gran parte de los manuales de procedimientos se encontraban sin actualizar presentando datos de una empresa contratista que ya no labora actualmente así como el logo de USG México anterior al actual.
De acuerdo a Direccion General de Normas, (2016)
Algunas de las normas aplicables fueron actualizadas como se muestra a continuacion en la figura 3 y es necesario verificar cambios.
NOM presente Nueva NOM NOM-006-STPS-2000 NOM-006-STPS-2014 NOM-010-STPS-1999 NOM-010-STPS-2014 NOM-018-STPS-2000 NOM-018-STPS-2015 NOM-022-STPS-2008 NOM-022-STPS-2015
Figura 3 normas que fueron actualizadas
Se crearon distintos documentos para dar seguimiento al programa con el fin de lograr tener la documentación para posteriormente buscar el reconocimiento que otorga la STPS como empresa segura.
7
4. PROCEDIMIENTO Y DESCRIPCIÓN DE LAS ACTIVIDADES
REALIZADAS
4.1 ANTECEDENTES DE LA EMPRESA.
De acuerdo a USG, Historia de USG, (2016)
1900s Hace cien años, el negocio de yeso en América del Norte se encontraba fragmentado en mercados regionales. En 1902, treinta empresas independientes de extracción de roca de yeso y de fabricación de yeso se unieron para consolidar sus recursos y formar USG (United States Gypsum - Yeso de Estados Unidos). La nueva compañía combina las operaciones de 37 plantas de minería y calcinación en la producción de yeso agrícola y de construcción.
Al año siguiente, United States Gypsum Company desarrolló su primer producto para la construcción, Pyrobar, una teja a prueba de fuego hecha de yeso. El siguiente paso hacia el panel de yeso que hoy conocemos fue la invención del tablero Sackett, un panel compuesto de varias capas de yeso y papel. United States Gypsum Company compró la Sackett Plaster Board Company en 1909, incursionando así en el mercado de los paneles de yeso.
1910s La evolución del Sackett Board continuó y cerca del final de 1916, una nueva innovación de fabricación produce tableros con una sola capa de yeso y papel que se puede unir al ras a lo largo de una pared con una superficie relativamente lisa. Originalmente llamado placa de Adamant, un representante de ventas sugirió llamar a la marca "SHEETROCK®", un recubrimiento para paredes que no se deforma y no se
quema.
1920s Tras la primera guerra mundial, la compañía entró en un período de expansión con las aperturas de nuevos centros en todo el país. Los nuevos mercados se construyeron y desarrollaron en Canadá a principios de 1920 con la filial Canadian Gypsum Company. CGC estaba vinculado a las operaciones de Estados Unidos a finales de la década de 1920 por una flota de barcos de vapor en el Océano Atlántico.
1950s Durante la década de 1950 continuó la expansión de la compañía. Las operaciones internacionales fuera de Canadá se establecieron con actividad minera en el Caribe, México y América Central.
8 lanzando al mercado nacional un material de fácil manejo y de gran resistencia que sustituiría a los procedimientos constructivos tradicionales y brindaría gran flexibilidad y ligereza. A este innovador producto se le registró desde entonces como Tablaroca®.
Con este sistema la industria de la construcción logra un avance técnico extraordinario, por lo que se inaugura en Puebla la primer planta para tableros de yeso Tablaroca® y
otra más para fabricar plafones reticulares.
Las primeras obras más representativas que se llevaron a cabo con este innovador sistema fueron los hoteles Holiday Inn y Princess en Acapulco, Guerrero; con más de 50,000 m2 de Tablaroca® instalados, con lo que se demostró su versatilidad y ventajas.
En la figura 4 se muestra el Hotel Princess mundo imperial ubicado en Acapulco Guerrero.
Figura 4 Hotel Princess mundo imperial, Acapulco; Gro, una de las primeras grandes construcciones en México con uso de Tablaroca.
Para ese entonces, Yeso Panamericano incursiona en el medio de la construcción desarrollando aplicaciones para muros interiores, plafones y brindando la alternativa de sistemas de plafones reticulares.
1980 Se inicia en México el sistema para casas YPSACERO® (figura 5), con el
9
Figura 5 Sistema YPSACERO® en incursión a casas.
1984 Se construye el edificio para oficinas administrativos de PEMEX, utilizando 72,000 m2 de plafón Acoustone® y 24,000 m2 de Tablaroca® para muros interiores y
recubrimientos de su estructura metálica.
En la figura 6 se muestra una oficina con plafones Acoustone® en el recubrimiento del
techo.
Figura 6 Oficina con plafones Acoustone®
En este mismo año, se edificó la torre de oficinas administrativas de Mexicana de Aviación, en la cual se emplearon tableros de yeso marca Tablaroca®, así como
plafones Acoustone®.
1990 Se introducen en el mercado nacional las suspensiones marca Donn® (Figura 7),
10
Figura 7 Suspensiones Donn® (estructura que sostiene los plafones).
Figura 8 Instalacion de Tablacemento® marca Durock®
1993 Se lleva a cabo la primer obra arquitectónica en la cual se emplea el tablero de cemento DUROCK® para la fachada de Suburbia, ubicada en la calle de Holbein. En
este proyecto se instalaron 4000 m2 de Durock®.
1994 Dentro del desarrollo comercial Centro Santa Fe, se construye Liverpool utilizando para su fachada 7000 m2 de Tablacemento® marca Durock®. A partir de entonces, los
sistemas de construcción para Tablaroca®, Durock® y Plafones USG han estado
presentes en la construcción de un sinnúmero de proyectos arquitectónicos como el Hotel Nikko, el Hospital 20 de Noviembre del ISSSTE, Hospital Angeles, Nafinsa, Oficinas Reforma Insurgentes, Oficinas de Banamex en Santa Fe, Televisa Santa Fe y Fondo de Cultura Económica entre otros.
1998 La empresa crece con la adquisición de YINSA.
2000 En Estados Unidos se construyen 5 plantas, mientras que en México también se decide construir una planta en Monterrey para producir Tablaroca®.
11
Figura 9 Cambio de razón social.
2007 Arranca una nueva planta en Tecomán, Colima para tableros de yeso, con el objetivo de tener cobertura en los mercados de Sudamérica (figura 10).
También se inaugura planta en San Luis Potosí para la producción de yesos
.
Figura 10 Planta Tecoman donde producen tablero de yeso Tablaroca®
2008 Lanzamiento de Securock® para el mercado en la zona de Baja California.
Lanzamiento de Redimix® Ultra.
En la figura 11 se muestra una construcción con panel de Securock®, es un panel con
12
Figura 11 construcción de edificio con Securock®
2009 Refuerzo del sistema Tablaroca® para vivienda con plafón corrido y colchoneta,
con el Sistema TT (Térmico Tablaroca).
2010 Reposicionamiento del sistema Tablaroca® para vivienda con plafón corrido y
colchoneta bajo el nombre de Sistema TT. Lanzamiento del plafón Libretto™.
2011 Lanzamiento de Baseflex®. Fortalecimiento de Redimix® Ultra. En Julio se lanza
Durock® Next Gen e+. En octubre, durante la Expo CIHAC, se lanza la especialidad de
plafón Pixels™.
2012 Lanzamiento en marzo de Tablaroca® Antimoho, que sustituye a la WR.
Lanzamiento en junio del tablero de yeso marca Tablaroca® Ultralight®.
2013 Lanzamiento en enero del Sistema Forrado Tablaroca®, tornillos Tornirock®.
Lanzamiento en octubre de Securock® en zona fronteriza (Bajas, Monterrey,
Chihuahua).
La figura 12 muestra el logotipo actual de la empresa.
13
4.1.1 Información de la empresa.
La cantera de planta Tecomán es una mina a cielo abierto, que explota material que no requiere una concentración posterior, sino, solo una trituración para disminuir el diámetro de la roca. El producto principal que se extrae es la roca de yeso (sulfato de calcio dihidratado: 𝐶𝑎𝑆𝑂4∙ 2𝐻2𝑂), así como la anhidrita como sub-producto (sulfato de calcio hemihidratado: 𝐶𝑎𝑆𝑂4∙
1
2𝐻2𝑂). La ubicación de la planta y cantera se muestra en la figura 13.
Figura 13 Ubicación de cantera y planta.
14 .
PROCESO DE PRODUCCIÓN
Producción:
La cantera de USG tiene un volumen de extracción mensual de roca normalmente de 3,000 toneladas de yeso a la planta de Tecomán, para su posterior uso en la fabricación de panel Tablaroca. Actualmente se tiene un volumen de producción de 7,000 toneladas de roca, esto es debido al incremento de pedidos para Sudamérica.
PROCESO:
Preparación del terreno
Consiste en los trabajos previos que se realizan para llegar al mineral desde la superficie, en otras palabras significa establecer los accesos a las reservas minerales y prepararlas para su producción comercial.
Coordinador de mina
Inspector de calidad
Practicante de mina personal de
limpieza
Contratista de reforestacion
Supervisor de operación
Operador de cargador
Operador de excavadora
(2)
Operador de trituradora
Operador de barrenación
Operador de camión de acarreo
(3)
15 Posteriormente se realizan trabajos de preparación es decir se diseña en el terreno la forma de cómo extraer el mineral estableciendo un método de minado y diseñando un proyecto para tal.
En el caso de la cantera Tecomán se realiza inicialmente un trabajo de descapote (retirar el material estéril que se encuentra encima del mineral) hasta llegar al mineral de yeso, posteriormente se realizan labores de acceso para la extracción del mineral.
Extracción
Es una explotación en superficie que extrae en franjas horizontales llamados bancos, en forma descendente a partir del banco que está en la superficie. Normalmente para la remoción de un banco de mineral es necesario utilizar explosivos.
Las actividades o procesos que comprende este método de explotación podemos clasificarlas en: Exploración y Desarrollo; Perforación y Disparos; Carga y acarreo.
Perforación y voladura
Mediante equipos especiales y utilizando barrenos de 3 ½ de diámetro se hacen perforaciones en la zonas mineralizadas, cuyos orificios son rellenados con explosivos usualmente ANFO (nitrato de amonio + petróleo diésel), los cuales remueven grandes volúmenes de material, resultando rocas de diferentes tamaños. Si éstas fueran tan grandes que dificulten el carguío o tienen la dimensión inadecuada para el triturado, se reduce su tamaño por medios mecánicos
Carga
Con equipos de capacidad variable generalmente excavadora y cargadores frontales se carga el material a los camiones volteos para que sean trasladados a la zona de trituración primaria dentro del mismo tajo y a los terreros en caso de material estéril. En esta operación se incluyen tareas de remoción y acopio del material fragmentado
Acarreo o transporte
Corresponde a esta actividad, el acarreo o transporte del material que se encuentra en los bancos, hacia los diferentes destinos:
-El Mineral, con contenido de agua química entre 18 y 19.5% se traslada a la trituradora.
16 -El descapote (material estéril y sin valor económico) se envía a los terreros o botaderos.
-El transporte se realiza a través de los siguientes medios: -Camiones de 30m3 para suministro de la planta USG.
-Camiones de 14 m3 para el caso del mineral menor a 18% de contenido de agua química.
En la figura 15 se muestra claramente el proceso de carga y transporte del yeso, para el caso de anhidrita es igual hasta el cuarto paso, posteriormente se transporta al cliente.
17
4.2 MARCO DE REFERENCIA Y FUNDAMENTO TEORICO
Marco de referencia
NOM-001-STPS-2008 Edificios, locales, instalaciones y áreas en los centros de trabajo-condiciones
de seguridad.
NOM-002-STPS-2010 Condiciones de seguridad-prevención y protección contra incendios en los centros de trabajo. NOM-004-STPS-1999 Sistemas de protección y dispositivos de seguridad en la maquinaria y equipo
que se utilice en los centros de trabajo.
NOM-005-STPS-1998
Relativa a las condiciones de seguridad e higiene en los centros de trabajo para el manejo, transporte y almacenamiento de sustancias químicas peligrosas.
NOM-006-STPS-2014 Manejo y almacenamiento de materiales-condiciones de seguridad y salud en el trabajo. NOM-009-STPS-2011 Condiciones de seguridad para realizar trabajos en altura.
NOM-010-STPS-2014 Agentes químicos contaminantes del ambiente laboral-reconocimiento,
evaluación y control.
NOM-011-STPS-2001 Condiciones de seguridad e higiene en los centros de trabajo donde se genere ruido. NOM-017-STPS-2008 Equipo de protección personal-selección, uso y manejo en los centros de
trabajo.
NOM-018-STPS-2000 Sistema para la identificación y comunicación de peligros y riesgos por sustancias químicas peligrosas en los centros de trabajo NOM-019-STPS-2011 Constitución, integración, organización y funcionamiento de las comisiones de
seguridad e higiene.
NOM-020-STPS-2011 Recipientes sujetos a presión, recipientes criogénicos y generadores de vapor
o calderas - funcionamiento - condiciones de seguridad.
NOM-022-STPS-2015 Electricidad estática en los centros de trabajo-condiciones de seguridad.
NOM-023-STPS-2012 Minas subterráneas y minas a cielo abierto - condiciones de seguridad y salud
en el trabajo.
NOM-024-STPS-2001 Vibraciones-condiciones de seguridad e higiene en los centros de trabajo.
NOM-025-STPS-2008 Condiciones de iluminación en los centros de trabajo.
NOM-026-STPS-2008 Colores y señales de seguridad e higiene, e identificación de riesgos por
fluidos conducidos en tuberías.
NOM-027-STPS-2008 Actividades de soldadura y corte-condiciones de seguridad e higiene
NOM-029-STPS-2011 Mantenimiento de las instalaciones eléctricas en los centros de
trabajo-condiciones de seguridad.
NOM-030-STPS-2009 Servicios preventivos de seguridad y salud en el trabajo-funciones y actividades.
18
Marco teórico
Programa de Autogestión en Seguridad y Salud en el trabajo.
Su objetivo general es promover que las empresas instauren y operen sistemas de administración en materia de seguridad y salud en el trabajo, con base en estándares nacionales e internacionales, a fin de favorecer el funcionamiento de centros de trabajo seguros e higiénicos.
Objetivos específicos.
Impulsar esquemas para la autoevaluación del cumplimiento de la normatividad, con la corresponsabilidad de empleadores y trabajadores.
Inducir la mejora continua en la prevención de los accidentes y enfermedades de trabajo.
Disminuir los accidentes y enfermedades del trabajo.
Documentos técnicos.
Lineamentos Generales de Operación del Programa de Autogestión en Seguridad y Salud en el Trabajo. Documento que establece los objetivos, políticas y criterios para la instauración, orientación y evaluación del programa, así como para el otorgamiento de los reconocimientos de “Empresa Segura”.
Guía de Asesoría para la Instauración de Sistemas de Administración en Seguridad y Salud en el Trabajo. Herramienta que provee un esquema con los elementos esenciales para la puesta en operación de este tipo de sistemas y el seguimiento de los avances en su aplicación en los centros de trabajo.
Guía para la Evaluación de Funcionamiento de Sistemas de Administración en Seguridad y Salud en el Trabajo. Instrumento que aporta los criterios de aceptación y de evaluación para valorar el funcionamiento de dichos sistemas, así como las acciones preventivas y correctivas por instrumentar en los centros de trabajo.
Guía para la Evaluación del Cumplimiento de la Normatividad en Seguridad y Salud en el Trabajo. Herramienta que permite realizar una revisión exhaustiva sobre la observancia de las diversas disposiciones en la materia que le son aplicables al centro de trabajo, con las consiguientes medidas preventivas y correctivas para ejecutar.
Esquema Operativo
20
Figura 16 Esquema operativo del PASST
En la figura 17 se muestran los resultados de reducción de accidentes respecto a la tasa nacional que se han obtenido con la incorporación de las empresas al PASST de acuerdo a la clase de riesgo con la que cuentan y en la figura 18 se muestra la tasa de reducción respecto al nivel de reconocimiento
21
22
4.3 ACTIVIDADES REALIZADAS.
El proyecto se enfocó en esta actividad como la principal actividad a efectuar y desglosándose actividades secundarias para apoyo a esta actividad. En la siguiente figura 19 se observa de manera gráfica el proceso de seguimiento a PASST
Revision de normas aplicables y verificar actualizaciones de las mismas.
Necesario actualizar Proceso de seguimiento a
PASST
Actualizar la norma y verificar cambios
con la norma anterior Verificación de
requisitos cumplidos y faltantes
DOCUMENTOS y REGISTROS
Crear Actualizar Modificar Programar
NO SI
Cumple con la norma
NO SI
Verificar cambios
Búsqueda de documentos físicos y digitales que dan
cumplimiento
Existen cambios
La norma cumple
SI NO
23
Análisis de normas aplicables en el centro de trabajo.
Se ingresó al Catálogo de Normas Mexicanas vía internet para verificar que las normas aplicables no hubiesen presentado cambios, y de ser así leer los nuevos requisitos para asegurar su cumplimiento.
Seguimiento a Programa de Autogestión en Seguridad y Salud en el Trabajo (PASST)
Se revisó la información existente y con apoyo de la ECNSST (Evaluación del Cumplimiento en la Normatividad en Seguridad y Salud en el Trabajo) de la última evaluación, se verificó cada requisito documental y de registro para la identificación de requisitos cumplidos y faltantes, o en caso necesario actualizar.
El proceso de revisión se realizó por el orden de las normas aplicables siguiendo un procedimiento de que al observar un incumplimiento, se efectuó la búsqueda de archivos electrónicos o físicos, una vez efectuada la revisión de los archivos se realizó la comparación para asegurar el cumplimiento, en los casos en que no se encontró información, se inicio el proceso de creación de nuevos documentos o manuales con el fin de dar cumplimiento.
Posterior a la revisión se inició con la creación de nuevos documentos, actualización, creación de reportes o solicitud de exámenes, etc.
Se realizó la actualización de manuales de procedimientos los cuales debido al cambio de maquinaria ya no eran aplicables.
Se realizó la actualización de la brigada multidisciplinaria, así como de la comisión de seguridad e higiene.
Se creó un documento al 100% para llevar el control de signos vitales de personas que realizan actividades en alturas con el fin de evitar accidentes durante el trabajo en alturas.
Se realizó el cronograma de cursos a impartir a la brigada para dar cumplimiento a las NOM.
Ese procedimiento se realizó con cada norma hasta concluir con todas las normas aplicables.
24
Actividades extras
Auditoria interna de cumplimiento en procedimiento de VWI (Visual Work Instruction) de realización adecuada de carga de ANFO a camioneta para traslado.
Se realizó una auditoria interna en el polvorín 2 con la finalidad de verificar que los operadores si realizan el procedimiento de carga manual adecuado, con el fin de evitar lesiones por realizar una carga de manera errónea.
Muestreo y análisis de pureza de sulfato de calcio dihidratado (yeso), en barrenos.
Se efectuó un recorrido hasta el área de perforación y se muestrearon 30 barrenos, esto con el fin de identificar la pureza del sulfato de calcio en el área que posteriormente se iba a explotar.
Posteriormente se realizó el procedimiento de preparación de la muestra para finalmente colocar la muestra preparada en el COMPUTRAC y analizar la pureza que con la que contó el área barrenada.
Supervisión y descarga de bajo explosivo (ANFO) y alto explosivo
(Emulsión) en polvorín.
El proveedor de explosivo Austin Bacis llegó al área de mina y se le pidió se colocara en reversa en el polvorín 2 se verificó que el camión contara con el sello intacto para posteriormente dar autorización a la descarga de explosivo, realizando la descarga del ANFO y del alto explosivo de acuerdo a las especificaciones que dicta SEDENA.
Cargado de voladura
Se efectuó el cargado de la voladura siguiendo las instrucciones de los operadores que realizan continuamente esta operación y bajo supervisión del contratista quien es el que está a cargo de las voladuras en la cantera. Realizando el armado del Emulex previamente cortado (introduciendo el fulminante del dual delay a la salchicha y amarre), posteriormente, la introducción del alto explosivo en forma de salchicha (Emulex) en el barreno y por ultimo colocación del ANFO. Con el fin de conocer el proceso que se debe seguir desde cargar la voladura hasta el momento de la detonación.
Apoyo en área de almacén
25 Se realizó también el apoyo en la captura de recepción de materia prima y de producto terminado mediante el portal ORACLE.
Apoyo en área de embarques
Se acudió a la planta para apoyar en la realización de listas de empaque que consistió en cerrar internamente una orden de compra, (de manera digital se informa al cliente que su producto ya fue cargado), mediante el portal ORACLE.
Cursos de capacitación:
Se recibieron algunos cursos:
Curso de Seguridad en el manejo de explosivos impartido por personal de Austin Bacis, empresa que provee de explosivos a la mina
Capacitación en RCP por parte de la enfermera de la planta Tecomán.
Capacitación en primeros auxilios por parte de la enfermera de la planta Tecomán.
26 NORMA % NOM-001-STPS-2008 100% NOM-002-STPS-2010 97% NOM-004-STPS-1999 100% NOM-005-STPS-1998 100% NOM-006-STPS-2014 100% NOM-009-STPS-2011 67% NOM-010-STPS-2014 100% NOM-011-STPS-2001 85% NOM-017-STPS-2008 100% NOM-018-STPS-2000 100% NOM-019-STPS-2011 100% NOM-020-STPS-2011 60% NOM-021-STPS-1994 100% NOM-022-STPS-2008 50% NOM-023-STPS-2012 61% NOM-024-STPS-2001 88% NOM-025-STPS-2008 88% NOM-026-STPS-2008 100% NOM-027-STPS-2008 68% NOM-029-STPS-2011 11% NOM-030-STPS-2009 75%
% Cumplimiento 83,32%
5. RESULTADOS, PLANOS, GRÁFICAS, PROTOTIPOS,
MAQUETAS, PROGRAMAS, ENTRE OTROS.
Los resultados que se obtuvieron en el proyecto fueron favorables, después de revisar los 601 puntos aplicables a las 21 Normas Oficiales Mexicanas se logró llegar a un 83.32% de cumplimiento en la documentación para PASST.
En la siguiente tabla 3 se muestran a la izquierda el cumplimiento que se tenía previo a iniciar el proyecto y a la derecha el cumplimiento después de terminar el proyecto.
Como se puede observar en la figura anterior, se obtuvo un incremento del 4.69% en cuanto el cumplimiento de las normas aplicables, tambien se puede observar que en algunas normas (NOM-009, NOM-011, NOM-020, NOM-025 y NOM-030) hubo un decremento en el porcentaje, esto se debe a que la anterior evaluacion no se hizo correctamente, existiendo errores en los que se indicó cumplimiento pero no existe ningun documento o registro para comprobarlo; con la excepcion de la NOM-020, que nos habla sobre “recipientes sujetos a presión, recipientes criogénicos y generadores
NORMA % NOM-001 100% NOM-002 95% NOM-004 90% NOM-005 100% NOM-006 88% NOM-009 73% NOM-010 100% NOM-011 97% NOM-017 100% NOM-018 90% NOM-019 100% NOM-020 80% NOM-021 100% NOM-022 50% NOM-023 50% NOM-024 0% NOM-025 94% NOM-026 100% NOM-027 45% NOM-029 0% NOM-030 100%
PROMEDIO AVANCE 78,63%
27 de vapor o calderas - funcionamiento - condiciones de seguridad” en este caso siendo un recipiente sujeto a presión (compresor), debido a cuestiones de seguridad y falta de tiempo no se pudo ingresar al cuarto del compresor y como se mencionó anteriormente no se pudo comprobar si existe la documentación que demuestra la anterior evaluación.
En la siguiente figura 20 se muestra mediante una gráfica de barras el porcentaje obtenido en cada una de las normas que aplican a la cantera Tecomán.
Figura 20 porcentaje de cumplimiento por norma.
Los requisitos de las normas se clasificaron de la siguiente forma respecto al cumplimiento SI, NO, N/A (No Aplica), NO SE (significa que no se encontró información pero existe la duda si en realidad hay o no). En la siguiente tabla 4 se puede ver como quedaron finalmente distribuidos los requisitos en dichas clasificaciones.
En la figura 21 se observa una gráfica de barras mostrando las normas que corresponden a “Normas de seguridad” y la clasificación que tienen respecto al cumplimiento, en esta norma se busca eliminar las condiciones inseguras, así como actos inseguros, desde el manejo de sustancias peligrosas hasta los trabajos que generan riesgo de incendio, caídas, electrocuciones, accidentes con equipos móviles, etc.
28
Tabla 4 Clasificación de normas respecto a cumplimiento
Figura 21 Normas de seguridad con conteo de cumplimiento
NORMAS SI NO SE NO N/A Total general
NOM-001-STPS-2008 6 3 9
NOM-002-STPS-2010 38 1 8 47
NOM-004-STPS-1999 10 10
NOM-005-STPS-1998 19 1 20
NOM-006-STPS-2014 24 1 25
NOM-009-STPS-2011 22 11 5 38
NOM-010-STPS-2014 22 22
NOM-011-STPS-2001 22 3 1 6 32
NOM-017-STPS-2008 7 7
NOM-018-STPS-2000 20 2 22
NOM-019-STPS-2011 45 3 48
NOM-020-STPS-2011 30 12 8 11 61
NOM-021-STPS-1994 5 5
NOM-022-STPS-2008 7 7 2 16
NOM-023-STPS-2012 68 2 42 2 114
NOM-024-STPS-2001 22 3 1 26
NOM-025-STPS-2008 15 2 1 18
NOM-026-STPS-2008 1 1
NOM-027-STPS-2008 15 7 7 29
NOM-029-STPS-2011 4 33 37
NOM-030-STPS-2009 9 3 2 14
29
Figura 22 Normas de salud con conteo de cumplimiento
30
Figura 23 Normas de organización con conteo de cumplimiento.
En la figura 24 se observa una gráfica de barras mostrando la norma que corresponde a “Normas específicas” y la clasificación que tienen respecto al cumplimiento, en esta norma se refiere a la que nos habla de condiciones de seguridad y salud en el trabajo en minas se busca específicamente la identificación de peligros y riesgos como lo es: contar con procedimientos de mantenimiento, uso y manejo de explosivos, permisos de SEDENA por almacenamiento y uso de explosivos, entre otros puntos.
31
6. CONCLUSIONES Y RECOMENDACIONES.
El resultado obtenido en este proyecto fue muy bueno logrando un porcentaje de cumplimiento del 83.32% que de acuerdo a los objetivos que era lograr un cumplimiento del 80% se logró cumplir más de los esperado, lamentablemente algunas de las Normas que se evaluaron no se logró un gran avance debido a que requieren de estudios muy específicos que necesitan ser realizados por una unidad de verificación y en algunos casos acreditados con EMA (Entidad Mexicana de Acreditación) y el uso de instrumentos calibrados y certificados.
El modelo de residencias profesionales es una gran oportunidad de inserción al mundo laboral que tienen los jóvenes recién egresados. Al realizar un proyecto dentro de una empresa con reconocimiento internacional , no solo ayuda a complementar la formación académica, también ayuda a desarrollar un crecimiento en habilidades interpersonales, que considero es algo muy importante, siempre se estará interactuando con personas que pueden ser desde gente operativa, administrativa hasta alta gerencia y es importante lograr un buen lazo de compañerismo dentro de la empresa, lo que facilitará ampliamente nuestro crecimiento tanto personal como laboral.
Considero también que el PASST es un programa que tiene múltiples beneficios, para todas las empresas que deseen incorporarse obtendrán un gran beneficio, si bien es cierto necesita de dedicación, tiempo y dinero para lograr el reconocimiento, los resultados realmente valen la pena.
32
7. COMPETENCIAS DESARROLLADAS Y/O APLICADAS.
Competencias específicas
Competencias genéricas
Profundizar el protocolo de investigación en la fundamentación y el diseño del método con actitud crítica y constructiva.
Analizar, diseñar, supervisar y operar sistemas de seguridad y protección ambiental en el sector productivo a través del cumplimiento de las leyes, reglamentos y normas oficiales de tal manera que se minimicen los riesgos existentes y se adopten actitudes de prevención y protección.
Manejar desde un punto de vista de la metrología y normalización, los métodos y sistemas de medición.
Comprender la evolución y generalidades del sistema del departamento de mantenimiento en aplicar técnicas para administrar planes y programas de conservación de equipos e instalaciones con el objeto de prever problemas y evitar paros no planeados en los procesos de producción de bienes y servicios para la mejora continua.Competencias instrumentales
• Capacidad de análisis, síntesis y abstracción. • Capacidad de comunicación oral y escrita. • Habilidad en el uso de tecnologías de información y comunicación.
• Capacidad para identificar, plantear y resolver problemas.
• Habilidad para buscar y analizar información proveniente de fuentes diversas
• Capacidad para gestionar y formular proyectos.
• Metodología para la prevención y solución de problemas
Competencias interpersonales
• Capacidad para trabajar en equipo. • Capacidad crítica y autocrítica. • Compromiso ético.
• Razonamiento crítico
• Habilidades interpersonales
Competencias sistémicas
• Habilidades de investigación.
• Capacidad de aplicar los conocimientos en la práctica.
• Liderazgo.
• Capacidad de generar nuevas ideas (creatividad).
• Capacidad de aprender
• Iniciativa y espíritu emprendedor. • Búsqueda de logro.
33
8. REFERENCIAS BIBLIOGRÁFICAS Y VIRTUALES.
Diario Oficial de la Federación. (21 de enero de 1997). Reglamento Federal de Seguridad, Higiene y
Medio Ambiente en el Trabajo. Obtenido de
http://dof.gob.mx/nota_detalle.php?codigo=4864856&fecha=21/01/1997
Direccion General de Normas. (2016). Consulta del catálogo de Normas Oficiales Mexicanas. Obtenido de http://www.economia-noms.gob.mx/noms/variosAction.do
INEGI. (2014). Cuentame... informacion por entidad. Obtenido de http://cuentame.inegi.org.mx/monografias/informacion/col/economia/default.aspx?tema=me& e=06
Secretaría del Trabajo y Prevision Social. (octubre de 2009). Programa de Autogestión en Seguridad y
Salud en el Trabajo. Obtenido de Lineamientos Generales de Operación:
http://autogestion.stps.gob.mx:8162/pdf/Lineamientos%20Generales%202008.pdf
Secretaría del Trabajo y Prevision Social. (2016). ¿Qué es PASST?? Obtenido de http://autogestion.stps.gob.mx:8162/passt.aspx
Secretaría del Trabajo y Prevision Social. (2016). Autogestión en Seguridad y Salud en el Trabajo. Obtenido de http://autogestion.stps.gob.mx:8162/reco_otorgados.aspx
USG. (2016). Historia de USG. Obtenido de https://www.usg.com/content/usgcom/spanish/about-usg/company-overview/history-of-usg.html
34
9. ANEXOS
Anexo 1
En la NOM-009 los puntos que se muestra que cumple cuando en realidad no se cumple son los siguientes: 4.1.6, 4.1.7, 4.1.19, 4.1.22, 4.2.1, 7.2.2, 7.2.3, 9.3, 9.4.
Normas Clave Indicador Tipo de
verificación Punt
os C um pl e No cum pl e N/A C apaci taci ón
NOM-009-STPS-2011 1,1
¿Cuenta con un análisis de las condiciones prevalecientes en las áreas en las que se llevarán a cabo los trabajos en altura, en forma previa a su realización, a fin de identificar los factores de riesgo existentes?
Documental
NOM-009-STPS-2011 2,1 ¿Se establece y aplica un programa de revisión y mantenimiento a los
sistemas o equipos utilizados para la realización de trabajos en altura? Documental
NOM-009-STPS-2011 3.1.1
¿Dispone de los instructivos, manuales o procedimientos para la instalación, operación y mantenimiento de los sistemas o equipos utilizados en los trabajos en altura, redactados en idioma español, con base en las instrucciones del fabricante?
Documental
NOM-009-STPS-2011 3.1.2 ¿Cuenta con un plan de atención a emergencias derivado de la
ejecución de trabajos en altura? Documental
NOM-009-STPS-2011 3.1.3 ¿Contiene el plan de atención a emergencias, al menos, lo siguiente: Documental
NOM-009-STPS-2011 3.1.4 ¿Comprende el plan de atención a emergencias los procedimientos
para: Documental
NOM-009-STPS-2011 4.1.2
¿Se realizan sólo con personal capacitado y autorizado por el patrón los trabajos en altura, que utilicen sistemas personales para trabajos en altura, andamios tipo torre o estructura, andamios suspendidos y plataformas de elevación?
Registral
NOM-009-STPS-2011 4.1.3
¿Se revisa el sistema o equipo antes de ser utilizado en la ejecución de trabajos en altura, conforme a las instrucciones del fabricante, respecto de posibles desgastes, daños, deterioros, mal funcionamiento u otras anomalías?
Registral
NOM-009-STPS-2011 4.1.5
¿Se sustituye cualquier componente que deba reemplazarse únicamente por otro original o que esté autorizado por el fabricante en el manual de mantenimiento que éste provea con el sistema?
Registral
NOM-009-STPS-2011 4.1.6
¿Supervisa que los trabajos en altura se ejecuten de acuerdo con las medidas generales de seguridad y condiciones de seguridad establecidas en la presente Norma?
Registral
NOM-009-STPS-2011 4.1.7
¿Constata que en ningún caso se rebase la capacidad de carga nominal del sistema o equipo en uso, de acuerdo con el instructivo o manual de operación, conforme a las indicaciones del fabricante?
Registral
NOM-009-STPS-2011 4.1.9
¿Evalúa al realizar trabajos en altura los efectos de los riesgos adicionales generados por la presencia de fuentes de calor -como operaciones de soldadura y corte-, humedad, ácidos, aceite, grasa, polvo, ambientes corrosivos o con temperaturas extremas, entre otros, en el sistema en uso?
Documental
35
NOM-009-STPS-2011 4.1.16
¿Evita o interrumpe las actividades en altura cuando se detectan condiciones climáticas que impliquen riesgos para los trabajadores, tales como lluvia intensa, tormentas eléctricas, nevado y vientos fuertes sostenidos, conforme a las características del sistema o equipo utilizados y las especificaciones del fabricante?
Registral
NOM-009-STPS-2011 4.1.17
¿Somete el sistema o equipo utilizado a una revisión anual o con la periodicidad indicada por el fabricante, la que resulte menor, a fin de asegurarse que se encuentra en óptimas condiciones de seguridad y funcionamiento?
Registral
NOM-009-STPS-2011 4.1.18
¿Se realiza la revisión anual o con la periodicidad indicada por el fabricante, al sistema o equipo utilizado en actividades de altura, por personal capacitado y adiestrado para tal fin?
Registral
NOM-009-STPS-2011 4.1.19
¿Se supervisa que se cumpla con las medidas de seguridad dispuestas en los instructivos, manuales o procedimientos para la instalación, operación y mantenimiento de los sistemas o equipos utilizados en los trabajos en altura, así como con las medidas generales de seguridad y condiciones de seguridad establecidas en la Norma?
Registral
NOM-009-STPS-2011 4.1.20
¿Evita o interrumpe las actividades en altura cuando se detectan condiciones inseguras en los sistemas o equipos utilizados para estos trabajos, o cuando existan condiciones climáticas que pongan en riesgo a los trabajadores?
Registral
NOM-009-STPS-2011 4.1.22
¿Supervisa que los contratistas cumplan con lo establecido en la presente Norma, cuando el patrón convenga los servicios de terceros para realizar trabajos en altura?
Registral
NOM-009-STPS-2011 4.2.1
¿Se supervisa en todo momento que el sistema personal para trabajos en altura se use conforme a lo establecido en las instrucciones del fabricante?
Registral
NOM-009-STPS-2011 4.2.2
¿Se verifica que los sistemas personales y sus subsistemas y componentes, cuenten, en su caso, con la contraseña oficial de un organismo de certificación, acreditado y aprobado en los términos de la Ley Federal sobre Metrología y Normalización, que certifique su cumplimiento con las normas oficiales mexicanas o, a falta de éstas, con las normas mexicanas que correspondan?
Registral
NOM-009-STPS-2011 4.5.2 ¿Al efectuar la revisión del sistema en forma previa a su utilización, se
verifica que: Registral
NOM-009-STPS-2011 4.9.1 ¿Son revisadas las escaleras de mano antes de cada uso? Registral
NOM-009-STPS-2011 4.9.3 ¿Se realiza por personal capacitado, las reparaciones mayores de las
escaleras de mano? Registral
NOM-009-STPS-2011 5,1
¿Se practican exámenes médicos a los trabajadores que realizan trabajos en altura, al menos cada año, de acuerdo con lo que establezcan las Normas Oficiales Mexicanas que al respecto emita la Secretaría de Salud?
Registral
NOM-009-STPS-2011 5,2 ¿Satisfacen los exámenes médicos que se practican a los trabajadores
que realicen trabajos en altura, lo siguiente: Documental
NOM-009-STPS-2011 5,3 ¿Se conserva el último examen practicado mientras el trabajador se
mantenga activo en la realización de trabajos en altura? Registral
NOM-009-STPS-2011 7.2.1
¿Contiene la capacitación y adiestramiento de los trabajadores que laboren con sistemas personales para trabajos en altura, al menos lo siguiente:
Documental
NOM-009-STPS-2011 7.2.2
¿Comprende la capacitación y adiestramiento de los trabajadores que laboren con sistemas personales para trabajos en altura, los aspectos relacionados con:
Documental
36
NOM-009-STPS-2011 7.2.3
¿Comprende la capacitación y adiestramiento de los trabajadores que laboren con sistemas personales para trabajos en altura, las condiciones de uso que deberán evitarse para no disminuir las capacidades de resistencia o seguridad en general de los sistemas o equipos, tales como:
Documental
NOM-009-STPS-2011 7.6.1 ¿Comprende la información que se proporcione a los trabajadores que
utilicen escaleras de mano, al menos lo siguiente: Documental
NOM-009-STPS-2011 8.1.1
¿Cuentan con autorización por escrito los trabajadores que realiza trabajos en altura, mediante andamios tipo torre o estructura, andamios suspendidos y plataformas de elevación?
Documental
NOM-009-STPS-2011 8.1.2
¿Se otorga la autorización por escrito a los trabajadores que realicen trabajos en altura, mediante andamios tipo torre o estructura, andamios suspendidos y plataformas de elevación, una vez que se comprueba que se han aplicado las medidas de seguridad requeridas?
Documental
NOM-009-STPS-2011 8.1.3
¿Contienen las autorizaciones que se otorgan a los trabajadores que realizan trabajos en altura con el uso de sistemas personales para trabajos en altura, andamios tipo torre o estructura, andamios suspendidos y plataformas de elevación, al menos lo siguiente:
Documental
NOM-009-STPS-2011 8.2.1
¿Se efectúan las reparaciones de los sistemas personales para interrumpir caídas de altura, de conformidad con las indicaciones del fabricante, y sólo a través de personal capacitado y autorizado por el patrón?
Registral
NOM-009-STPS-2011 9,1 ¿Lleva el registro de las revisiones y mantenimiento realizados a los
sistemas o equipos utilizados en actividades de altura? Registral
NOM-009-STPS-2011 9,2 ¿El registro de las revisiones y mantenimiento realizados a los sistemas
o equipos, contiene al menos lo siguiente: Registral
NOM-009-STPS-2011 9,3
¿Lleva el registro de las revisiones y del mantenimiento preventivo y correctivo que se practiquen a los sistemas o equipos utilizados para la realización de trabajos en altura?
Registral
NOM-009-STPS-2011 9,4
¿Conserva los registro de las revisiones y del mantenimiento preventivo y correctivo que se practiquen a los sistemas o equipos utilizados para la realización de trabajos en altura, al menos durante un año?
Registral
Anexo 1 ECNSST NOM-009-STPS-2011: Condiciones de seguridad para realizar trabajos en altura.
Anexo 2
Para la NOM-011 se muestra prácticamente la totalidad de cumplimiento pero no se identificó ningún documento que demuestre el cumplimiento de los siguientes puntos: 3.5, 3.6 y 4.3.7.
Normas Clave Indicador Tipo de
verificación Punt
os C um pl e No cum pl e N/A C apaci taci ón
NOM-011-STPS-2001 1,1
¿Se cuenta con un programa de conservación de la audición aplicable a las áreas del centro de trabajo donde se encuentren trabajadores expuestos a niveles de 85 decibeles (A) y mayores?
Documental
NOM-011-STPS-2001 1,2
¿Se mantiene actualizado el programa de conservación de la audición, necesario para el control y prevención de las alteraciones de la salud de los trabajadores?
Documental
NOM-011-STPS-2001 1,3 ¿Se tomaron en cuenta para la elaboración del programa de
conservación de la audición los elementos referentes a: Documental
37
NOM-011-STPS-2001 1,5 ¿Se elabora un cronograma de actividades para el desarrollo de la
implementación del programa de conservación de la audición? Documental
NOM-011-STPS-2001 2,1 ¿Cuenta con procedimientos respecto al equipo de protección personal
auditiva referentes a: Documental
NOM-011-STPS-2001 3,1 ¿Se verifica que ningún trabajador se exponga a niveles de ruido
mayores a los límites máximos permisibles: Registral
NOM-011-STPS-2001 3,2
¿Se cuenta con el cálculo del tiempo máximo permisible de exposición de los trabajadores, para cuando el nivel de exposición al ruido (NER) está entre 90 y 105 decibeles?
Documental
NOM-011-STPS-2001 3,5
¿Se considera que los centros de trabajo de nueva creación estén planeados, instalados, organizados y puestos en funcionamiento, de modo que la exposición a ruido de los trabajadores no exceda los límites máximos permisibles de exposición?
Documental
NOM-011-STPS-2001 3,6
¿Se planea cualquier modificación a un proceso en un centro de trabajo, de tal manera que desde su instalación, organización y puesta en funcionamiento, la exposición a ruido de los trabajadores no exceda los límites máximos permisibles de exposición?
Documental
NOM-011-STPS-2001 4.1.1
¿Se realiza el reconocimiento del ruido en todas las áreas del centro de trabajo donde haya trabajadores expuestos a niveles sonoros iguales o superiores a 80 decibeles (A), incluyendo sus características y componentes de frecuencia?
Documental
NOM-011-STPS-2001 4.1.2
¿Se consideran en el reconocimiento las características y componentes de frecuencia para medir el nivel de exposición al ruido y el nivel de presión acústica?
Documental
NOM-011-STPS-2001 4.1.3 ¿Se efectúa el reconocimiento del nivel sonoro (NSA) promedio
considerando en esta etapa: Documental
NOM-011-STPS-2001 4.1.4 ¿Se considera en el reconocimiento del nivel de presión acústica (NPA)
en bandas de octava: Documental
NOM-011-STPS-2001 4.2.1
¿Se realiza la evaluación del ruido en todas las áreas del centro de trabajo donde haya trabajadores expuestos a niveles sonoros iguales o superiores a 80 decibeles (A), incluyendo sus características y componentes de frecuencia?
Registral
NOM-011-STPS-2001 4.2.2
¿Se considera en la evaluación las características y componentes de frecuencia para medir el nivel de exposición al ruido y el nivel de presión acústica?
Registral
NOM-011-STPS-2001 4.2.3
¿Se efectúa la evaluación del nivel sonoro (NSA) promedio o del nivel sonoro continuo equivalente (NSCEA,T) y la determinación del nivel de exposición a ruido (NER) considerando en esta etapa:
Registral
NOM-011-STPS-2001 4.2.4 ¿Se considera en la evaluación del nivel de presión acústica (NPA) en
bandas de octava: Registral
NOM-011-STPS-2001 4.3.1 ¿Se implementan medidas técnicas de control, cuando el nivel de
exposición al ruido (NER) es superior a 105 decibeles, como: Documental
NOM-011-STPS-2001 4.3.2
¿Se aplican medidas de control de tipo técnico o administrativo, cuando el nivel de exposición al ruido (NER) supera los límites máximos permisibles que se señalan en la tabla A.1, a efecto de mantener la exposición de los trabajadores dentro de lo permisible?
Documental
NOM-011-STPS-2001 4.3.3
¿Se aplican como medidas técnicas de control para mantener la exposición de los trabajadores dentro de los límites máximos permisibles:
Documental
NOM-011-STPS-2001 4.3.4
¿Se aplican como medidas administrativas de control para mantener la exposición de los trabajadores dentro de los límites máximos permisibles:
Documental
NOM-011-STPS-2001 4.3.5
¿Se sustentan por escrito las medidas de control adoptadas en un análisis técnico para su implementación, así como en una evaluación que se practique dentro de los 30 días posteriores a su aplicación, para verificar su efectividad?
38
NOM-011-STPS-2001 4.3.7
¿Están sustentadas por escrito las medidas de control relacionadas con los centros de trabajo de nueva creación o con la modificación de procesos, en un análisis técnico para su implantación y en una evaluación posterior para verificar su efectividad?
Documental
NOM-011-STPS-2001 5,1 ¿Se vigila la salud de los trabajadores expuestos a ruido? Registral
NOM-011-STPS-2001 5,2 ¿Se llevan a cabo exámenes médicos anuales específicos a cada
trabajador expuesto a niveles de ruido de 85 decibeles (A) y mayores? Registral
NOM-011-STPS-2001 6,2 ¿El equipo de protección personal auditiva: Documental
NOM-011-STPS-2001 6,3
¿Se determina el factor de reducción (R) o el nivel de ruido efectivo en ponderación A(NRE), proporcionada por el equipo de protección personal auditiva, mediante:
Documental
NOM-011-STPS-2001 7,4
¿Son instruidos los trabajadores expuestos a niveles de exposición a ruido (NER) iguales o superiores a 80 decibeles (A) respecto de las medidas de control, mediante un programa de capacitación acerca de los efectos a la salud, niveles máximos permisibles de exposición, medidas de protección y de exámenes audiométricos, así como de los sitios de trabajo que presenten condiciones críticas de exposición?
Registral
NOM-011-STPS-2001 7,5
¿Está actualizada la información proporcionada en el programa de capacitación, incluyendo prácticas de trabajo y del uso, cuidado, mantenimiento, limpieza, reemplazo y limitaciones de los equipos de protección auditiva?
Registral
NOM-011-STPS-2001 8,1 ¿Se conserva la documentación del programa de conservación de la
audición, con la información registrada durante los últimos cinco años? Registral
NOM-011-STPS-2001 8,2
Dispone de los registros administrativos relativos al programa de conservación de la audición de los registros que a continuación se indican:
Registral
Anexo 2 ECNSST NOM-011-STPS-2001: Condiciones de seguridad e higiene en los centros de trabajo donde se genere ruido.
Anexo 3
En la NOM-020 se observó que algunos puntos muestran su cumplimiento pero debido a cuestiones de seguridad y falta de tiempo no se pudo ingresar al cuarto del compresor, los puntos en los cuales no se pudo identificar son: 3.4.2, 3.6.1, 3.6.2, 4.6.6, 7.1.1, 7.1.2, 7.1.3, 7.1.4, 7.1.5, 7.1.6 y 7.1.7. Como se puede observar en la figura 1.5 los últimos siete puntos son registros que se deben contar, los cuales probablemente se encuentren en el cuarto donde se ubica el compresor resguardado.
Normas Clave Indicador Tipo de
verificación Punt
os C um pl e No cum pl e N/A C apaci taci ón
NOM-020-STPS-2011 1.1.1
¿Cuenta con la clasificación de los equipos instalados en el centro de trabajo en las categorías I, II ó III, de conformidad con lo previsto en el Capítulo 7 de la presente Norma?
Documental
NOM-020-STPS-2011 1.1.2
¿Clasificó dentro de la Categoría I a los recipientes sujetos a presión que contienen agua, aire y/o cualquier fluido no peligroso, con presión de calibración menor o igual a 490.33 kPa y un volumen menor o igual a 0.5 m3?
Documental
39
NOM-020-STPS-2011 1.1.4 ¿Clasificó dentro de la Categoría III a los recipientes sujetos a presión
que: Documental
NOM-020-STPS-2011 1.2.1 ¿Se tiene un listado actualizado de los equipos que se encuentran
instalados en el centro de trabajo? Documental
NOM-020-STPS-2011 1.2.2 ¿Contiene el listado de los equipos que se encuentran instalados en el
centro de trabajo, lo siguiente: Documental
NOM-020-STPS-2011 1.5.1
¿Dispone de un expediente para cada uno de los equipos clasificados en la Categoría III, instalados en el centro de trabajo, que al menos contenga lo siguiente:
Documental
NOM-020-STPS-2011 1.5.2 ¿Considera la ficha técnica de los equipos clasificados en la Categoría
III, al menos la siguiente información: Documental
NOM-020-STPS-2011 1.5.3 ¿Contempla el dibujo, plano o documento (libro de proyecto, manual
o catálogo) del equipo, lo siguiente: Documental
NOM-020-STPS-2011 1.5.4
¿Contiene la memoria de cálculo actualizada de los equipos clasificados en la Categoría III, que se encuentran instalados en el centro de trabajo, lo siguiente:
Documental
NOM-020-STPS-2011 2,1
¿Elabora y aplica programas específicos de revisión y mantenimiento para los equipos clasificados en las categorías II y III, con base en lo señalado en el Capítulo 10 de esta Norma?
Documental
NOM-020-STPS-2011 2,2
¿Contemplan los programas específicos de revisión y mantenimiento para los equipos clasificados en las categorías II y III, al menos lo siguiente:
Documental
NOM-020-STPS-2011 2,3
¿Elabora y aplica programas de revisión y calibración a los instrumentos de control y dispositivos de relevo de presión de los equipos, según aplique?
Documental
NOM-020-STPS-2011 3.1.1
¿Cuenta y aplica procedimientos de operación, revisión y mantenimiento de los equipos, en idioma español, de conformidad con lo dispuesto por el Capítulo 11 de la presente Norma?
Documental
NOM-020-STPS-2011 3.1.2 ¿Son elaborados los procedimientos por equipo o por conjunto de
equipos interconectados o de aplicación común? Documental
NOM-020-STPS-2011 3.1.3
¿Se realizan las reparaciones de los equipos que requieren soldadura o alteraciones, de acuerdo con los procedimientos desarrollados para tal fin?
Documental
NOM-020-STPS-2011 3.4.1 ¿Se cuenta con el manual de operación para los equipos clasificados
en la Categoría III? Documental
NOM-020-STPS-2011 3.4.2 ¿Considera el manual de operación para los equipos clasificados en la
Categoría III, al menos lo siguiente: Documental
NOM-020-STPS-2011 3.6.1 ¿Se cuenta con el manual de revisión para los equipos clasificados en
las categorías II y III? Documental
NOM-020-STPS-2011 3.6.2 ¿Considera el manual de revisión para los equipos clasificados en las
Categorías II y III, al menos lo siguiente: Documental
NOM-020-STPS-2011 3.9.1 ¿Se cuenta con el manual de mantenimiento para los equipos
clasificados en la Categoría III? Documental
NOM-020-STPS-2011 3.9.2 ¿Considera el manual de mantenimiento para los equipos clasificados
en la Categoría III, al menos lo siguiente: Documental
NOM-020-STPS-2011 3.10.1
¿Cuenta con un plan de atención a emergencias para los equipos clasificados en las categorías II y III, de conformidad con lo que determina el Capítulo 15 de la presente Norma?
Documental
NOM-020-STPS-2011 3.10.2 ¿Contempla el plan de atención a emergencias para los equipos
clasificados en las categorías II y III, al menos lo siguiente: Documental
NOM-020-STPS-2011 4.6.1
¿Determina y practica pruebas de presión o exámenes no destructivos a los equipos clasificados en las categorías II y III, conforme a lo señalado en el Capítulo 13 de la presente Norma?
Documental
