I.
INTRODUCCIÓN
El presente documento Anexo nº6 Asignación y Reserva de Recursos forma parte de la documentación asociada al
Documento de Aprobación Inicial del Proyecto de Plan Hidrológico Insular de El Hierro (PHEH), el cual incorpora la revisión de contenidos resultante del Proceso de Participación Pública y Consulta y del Proceso de Evaluación Ambiental Estratégica.
Para la realización del presente anexo se ha realizado un detallado inventario de la infraestructura hidráulica insular de acuerdo con la información disponible y con una considerable dedicación del personal del Consejo Insular de Aguas de El Hierro.
Se detallan los recursos disponibles tanto naturales como no naturales, así como las demandas sectoriales y se analizan los sistemas de explotación y de infraestructuras futuras de acuerdo con los balances y la asignación de recursos para los horizontes de planificación de 2015 y 2027.
Se incorpora en este documento el inventario de las infraestructuras hidráulicas de la isla de El Hierro, estableciendo la metodología de clasificación y los registros de infraestructuras e instalaciones.
II.
SISTEMA DE EXPLOTACIÓN
Se considera a efectos de este Documento de Avance la definición de un Sistema de Explotación único para toda la Demarcación Hidrográfica de la isla de El Hierro.
Se contemplan todos los Recursos Hídricos Naturales Disponibles para extracción en cada una de las masas de agua subterránea, así como los recursos subterráneos disponibles no utilizados.
No se considera en este PHEH el aprovechamiento de captaciones de agua superficial, a efectos del balance del Sistema de Explotación.
Se han contemplado así mismo, los Recursos No Naturales Actuales y la estimación de las necesidades futuras.
Se han establecido las Unidades de Demanda del Sistema de Explotación desagregadas por tipo de uso (urbano o agrario fundamentalmente) y por municipio.
Se consideran los siguientes recursos hídricos. Extracción de Agua subterránea Producción Industrial de agua Desalada. Producción Industrial de agua Depurada.
II.1.1.
Extracción de Agua subterránea
En el año 2009 se contaba con las siguientes Infraestructuras de captación de agua subterránea:
Nº Instalación de Captación T.M. Masa de
Agua Tipo Función Uso
Cota
(msnm) Titularidad Gestor
Inicio Operación
Estado Operación
Diámetro del pozo
(m)
Profundidad del pozo
(m)
Longitud Galería
(m)
Extracción media en los últimos años
m3/año
Caudal medio de
bombeo (m3/h)
Régimen medio diario
de bombeo (horas)
01 Pozo-Costero Timijiraque Valverde ES70EH002 C P A 78 Privado Privado <1996 Parado 3,00 76 - 11.700 7,00 2,5
02 Pozo-Galería Tancajote Valverde ES70EH002 C P A 167 Privado Privado <1996 Parado 3,00 167 20 y 30 m 24.000 33,00 -
03 Pozo-Galería La Estaca Valverde ES70EH002 C P A 30 Privado Cabildo <1996 Parado 3,00 26,5 300 70.000 18,00 -
04 Pozo-Galería La Caleta Valverde ES70EH002 C P A 60 Privado Privado <1996 Parado 3,00 61 463 2.700 7,00 -
05 Pozo-Galería Tamaduste Valverde ES70EH002 C P A/R 105 Cabildo Cabildo <1996 Productivo 3,00 105 255 m 64.000 7,20 24
06 Galería de Ícota El Pinar ES70EH003 C P R 8 Privado Cabildo <1996 Parado 2010 - - 376 175.000 - -
07 Pozo-Galería Tigaday Frontera ES70EH001 C P A/R 273 Privado Cabildo <1996 Productivo 3,00 275 160 y 113 m 360.000 54,00 24
08 Pozo-Galería Los Padrones Frontera ES70EH001 C P A/R 52 Cabildo Cabildo <1996 Productivo 3,00 52 1.011 m 1.200.000 180,00 24
09 Pozo-Canario de Frontera Frontera ES70EH001 C P R 232 Privado Cabildo <1996 Productivo 3,00 235 - 356.000 100,80 20
10 Galería de Tacorón El Pinar ES70EH003 C P R - Privado Privado <1996 Productivo n/d n/d n/d 100.000 n/d -
Tabla 1 Infraestructuras de Captación de agua subterránea. Año 2009
Si consideramos los valores de extracciones medias en los últimos años y consideramos que la Galería de Tacorón riega 12,50 has de platanera (100.000 m3/año) resultaría una disponibilidad teórica de 2.363.400 m3/año.
La situación real es que las captaciones costeras presentan mala calidad para su empleo en abastecimiento urbano y en riego, contando como disponibles las captaciones de Tamaduste, Ícota, Tigaday, Los Padrones, Frontera y Tacorón, que supone un total disponible de 2.255.000 m3/año.
II.1.2.
Producción Industrial de Agua Desalada
En el año 2009 se cuenta con las siguientes infraestructuras de Desalación (EDAM):
Nº Instalación de Desalación Infraestructura Masa de Agua T.M. Cota
(msnm) Titularidad Inicio Operación Estado Operación Tipo
Capacidad de producción
01 EDAM Los Cangrejos Modulo A EDAM EL CANGREJO ES70EH002 Valverde 33 Cabildo 2000 En servicio Osmosis inversa 1.200 m3/día
02 EDAM Los Cangrejos Modulo B EDAM EL CANGREJO ES70EH002 Valverde 33 Cabildo 2004 En servicio Osmosis inversa 1.200 m3/día
04 EDAM La Restinga Modulo A EDAM LA RESTINGA ES70EH003 El Pinar 2 Cabildo 2000 En servicio Osmosis inversa 500 m3/día
05 EDAM La Restinga Modulo B EDAM LA RESTINGA ES70EH003 El Pinar 2 Cabildo 2004 En servicio Osmosis inversa 1.500 m3/día
06 EDAM El Golfo Modulo A EDAM EL GOLFO ES70EH001 Frontera 33 Cabildo 2012 En Construcción Osmosis inversa 1.250 m3/día
Tabla 2 Infraestructuras de Producción Industrial de Agua Desalada. Año 2009
La capacidad total de producción es de 4.400 m3/día, que considerando como máximo un factor de utilización de 350 días al año supone unos recursos disponibles de 1.540.000 m3/año.
Se encuentra en fase de construcción la EDAM de El Golfo, con una capacidad de 1.250 m3/día, lo que al año supondría un
incremento de recursos disponibles de 437.500 m3/año, lo que supondría un total de recursos disponibles de 1.977.500 m3/año.
II.1.3.
Producción Industrial de Agua Depurada
En el año 2009 se cuenta con las siguientes infraestructuras de Depuración (EDAR):
Nº Instalación de Depuración T.M. Masa de
agua
Cota
(msnm) Titularidad Gestor
Estado
Operación Tipología
Población de
proyecto Caudal Diseño
Caudal Tratado Anual m3/año
Destino del efluente
01 EDAR de Tamaduste Antigua Valverde ES70EH002 22 Cabildo Cabildo Fuera servicio
2015
Oxidación total, aireación prolongada por fangos activados
n/d n/d n/d Pozo absorbente
02 EDAR de Tamaduste Nueva Valverde ES70EH002 30 Cabildo Cabildo En servicio
2015
Oxidación total, aireación prolongada por fangos activados
1.000 h.e. 150 m3/día n/d Pozo absorbente
03 EDAR de Valverde Valverde ES70EH002 455 Municipal Cabildo En servicio Oxidación total, aireación prolongada por fangos activados, Tratamiento de Fangos
4.000 h.e. 600 m3/día 20.735 Reutilización en red de riego
El Tejal-Echedo-Costa Norte. 04 EDAR de El Majano Valverde ES70EH002 960 Cabildo Cabildo En servicio Oxidación total, aireación prolongada por
fangos activados
Industrial 50 m3/día 15.403 Pozo absorbente
05 EDAR de La Restinga El Pinar ES70EH003 30 Cabildo Cabildo En servicio Oxidación total, aireación prolongada por fangos activados
1.000 h.e. 150 m3/día - Pozo absorbente
06 EDAR del Pozo de La Salud Frontera ES70EH001 10 Cabildo Cabildo En servicio Oxidación total, aireación prolongada por fangos activados
150 h.e. 30 m3/día 5.110 Pozo absorbente
07 EDAR de Frontera Frontera ES70EH001 90 Cabildo Cabildo En servicio
2015
Oxidación total, aireación prolongada por fangos activados
2.000 h.e 300 m3/día n/d- Reutilización en la red de
Riego de Frontera
08 EDAR de El Pinar El Pinar ES70EH003 760 Cabildo Cabildo En servicio
2021
2.000 h.e. 300 m3/día n/d Reutilización en la red de
Riego de El Pinar Tabla 3 Infraestructuras de Producción Industrial de Agua Depurada. Año 2009
Existe una instalación de depuración con una capacidad de depuración de 1280 m3/día, más la próxima de 150 m3/d de la
nueva planta de Tamaduste, con lo supondría un total de 1.430 m3/día.
El total de tratamiento actual es de 41.248 m3/año, de los que sólo se reutiliza los 20.735 m3/año de la EDAR de Valverde que se emplean en la red de riego de El Tejal-Echedo-Costa Norte.
II.1.4.
Recursos Hídricos Naturales no utilizados
El equilibrio entre las extracciones de agua subterránea, la calidad de las aguas y la recarga es muy delicado. En los últimos años se ha abandonado la explotación de captaciones que presentaban niveles de calidad muy deterioradas para su uso en los servicios de abastecimiento y el riego agrícola.
No obstante, de las captaciones que se han abandonado podría hacerse nuevamente uso de sus aguas si mejoraran las condiciones del acuífero o bien en caso de extrema necesidad.
Tal podría ser el caso de los pozos de Timijiraque, Tancajote, La Estaca y La Caleta, que representaría un volumen anual de 108.400 m3/año. Este volumen corresponde a la masa de agua ES70EH002.
En el 2010 quedará fuera de servicio la Galería de Ícota, con lo que quedaría además un volumen disponible de aguas subterráneas de 175.000 m3/año que correspondería a la masa de agua ES70EH003.
II.2.
UNIDADES DE DEMANDA DEL SISTEMA DE EXPLOTACIÓN
II.2.1.
Unidades de Demanda Urbana
De acuerdo con el punto 3.1.2.2.1 Unidades de demanda urbana de la IPH:
Las unidades de demanda urbana se definirán mediante la agrupación de aglomeraciones urbanas que compartan el mismo origen de suministro (subcuenca, masa de agua subterránea, estación de tratamiento de agua potable o Desaladora) y cuyos vertidos se realicen básicamente en la misma zona o subzona.
Dado las especiales condiciones de la isla, de su infraestructura hidráulica existente y de la localización de los recursos naturales y no naturales, se adoptan como unidades de demanda cada uno de los tres municipios de la isla, Valverde, Frontera y Pinar.
Presentan una gran coincidencia de superficie cada una de las zonas de demanda con las masas de agua, la masa ES70EH001 con Frontera, la ES70EH002 con Valverde y la ES70EH003 con El Pinar.
La producción de agua subterránea para abastecimiento urbano se encuentra principalmente en la masa ES70EH001. En la masa ES70EH001, en el año 2009 el Pozo Los Padrones tuvo una extracción de 899.844 m3, de los cuales 171.092 se
destinaron para consumo urbano y el resto, 719.172 m3 para agricultura. El pozo Frontera se dedicó íntegramente a
agricultura con 684.970 m3 y en el Pozo Tigaday se extrajo un total de 263.565 m3 de los cuales se destinaron 161.542 m3 a
consumo urbano y 102.023 m3 para agricultura.
En la masa de agua ES70EH002 se encuentra el Pozo Tamaduste que comparte parte de su producción con agricultura y que en el año 2009 se extrajeron unos 174.770 m3.
En la masa de agua ES70EH003 se encuentra la Galería Ícota, cuya producción se comparte con agricultura pero está prevista su parada en el año 2010. Se extrajeron en el año 2009 unos 95.771 m3.
La Producción de Agua Desalada para Abastecimiento se produce en la masa ES70EH002 con la EDAM Los Cangrejos, en la masa ES70EH003 con la EDAM de la Restinga y en la masa ES70EH001 se encuentra en construcción la EDAM de Frontera. Tanto las obras de captación de agua de mar como las de vertido de salmuera son sondeos.
El tratamiento de las aguas residuales se produce en la masa ES70EH002 con la EDAR de Valverde y la EDAR El Majano (la nueva EDAR del Tamaduste está prevista para 2015). En la masa ES70EH003 se encuentra la EDAR de La Restinga y para el periodo 2015-2021 estará en funcionamiento la EDAR de El Pinar, y en la masa ES70EH001 está ejecutada la EDAR de Frontera pendiente de su puesta en marcha.
Los consumos brutos de las unidades de demanda urbana, actualmente equiparadas con los municipios, para el año 2009 son los siguientes:
Valverde % Total Valverde Frontera % Total Frontera El Pinar % Total El Pinar
1º Bimestre 97.886 16% 65.876 15% 39.111 13%
2º Bimestre 105.054 17% 66.676 15% 44.964 15%
3º Bimestre 124.298 20% 76.234 18% 52.581 18%
4º Bimestre 115.277 19% 89.307 21% 76.472 26%
5º Bimestre 92.921 15% 71.150 16% 52.221 18%
6º Bimestre 75.717 12% 65.414 15% 30.862 10%
Total Anual 611.153 100% 434.657 100% 296.211 100%
Fuente: CIAEH
Tabla 4 Consumo por Unidades de Demanda Urbana. Por Municipio y Bimestre. Año 2009
Y su distribución bimestral en el año es la siguiente:
Fuente: CIAEH
Gráfico 1 Consumos Bimestrales por Municipios (m3). Año 2009
Las pérdidas en las redes de distribución de abastecimiento durante el año 2008 y 2009, indicadas en las tablas siguientes en volumen y porcentaje anual, fueron las siguientes:
Año Total agua Bruta Total Agua Neta Pérdidas en la red (m3)
Valverde Frontera El pinar Valverde Frontera El pinar Valverde Frontera El pinar
2008 704.421 428.377 314.341 381.243 167.128 169.735 323.178 261.249 144.606 2009 611.153 434.657 296.211 365.153 168.910 154.406 246.000 265.747 141.805 Fuente: CIAEH
Tabla 5 Pérdidas en las Redes de Distribución. Período 2008 y 2009
Año % Pérdidas
VALVERDE FRONTERA EL PINAR
2008 45,88% 60,99% 46,00%
2009 40,25% 61,14% 47,87%
Fuente: CIAEH
Tabla 6 Porcentajes de Pérdidas en las Redes de Distribución por Municipio. Años 2008 y 2009
El total de pérdidas a nivel insular en la actualidad es de un 48,70%, prácticamente solo llega a los usuarios la mitad del agua producida.
Del análisis del cuadro anterior no puede concluirse que sean realmente el total de las pérdidas del sistema sin una auditoría técnica que así lo verifique. Puede tratarse de consumos municipales o de otros usos no facturados, puede ser fraude, o sub-contaje en el parque de contadores (se desconoce la antigüedad media de los equipos de medida, aunque se sabe elevada). De cualquier forma se tratará como una pérdida dado el alto valor que representan las dotaciones brutas.
Evolución Consumos Bimestrales Año 2009 (m3)
0 20.000 40.000 60.000 80.000 100.000 120.000 140.000
0 1 2 3 4 5 6 7
Es notable el volumen de pérdidas que representa la distribución de agua en Frontera. Cualquier actuación encaminada a la reducción de pérdidas se amortizaría en un corto periodo de tiempo dados los elevados costes energéticos de bombeo desde los pozos, estaciones de bombeo o plantas desaladoras. Esta es una actuación prioritaria en los tres municipios y principalmente en el de Frontera.
Las dotaciones para cada una de las Unidades de Demanda es la siguiente:
año Población Volumen Alta Volumen neto Dotación Dotación
2009 media Total m3/año m3/año bruta l/h/d neta l/h/d
El Pinar 1.970 296.211 154.406 412 215
Frontera 4.406 434.657 168.910 270 105
Valverde 5.689 611.153 365.153 294 176
Total 12.064 1.342.021 688.469 305 156
Fuente: CIAEH
Tabla 7 Dotaciones brutas y netas para cada Municipio (UDU). Año 2009
De acuerdo con los depósitos existentes y con las demandas brutas se determinan las garantías en el suministro para cada una de las unidades de demanda.
El cálculo de la garantía de suministro para el abastecimiento se realiza con tres escenarios distintos de demanda urbana para cada municipio y para la isla. Una primera determinación con la demanda media diaria bruta anual, una segunda con la demanda media diaria bruta del tercer bimestre y una tercera con la demanda media diaria bruta del cuarto bimestre. Se había observado que la mayor demanda para Valverde corresponde al tercer bimestre, mientras que para Pinar y Frontera corresponde al cuarto bimestre.
Asimismo se determina la garantía en estos escenarios considerando dos posibilidades o límites de funcionamiento. El uso sólo y exclusivo de los depósitos de abastecimiento, y el uso de estos depósitos más aquellos que se usan de forma conjunta con el riego agrícola.
Anual m3 Urbano (A) Consumo anual (M3) Volumen Bruto Diario Medio
(m3/día)
Garantía Suministro Urbano (días)
Valverde 14.180 611.153 1.674 8,5
Frontera 8.680 434.657 1.191 7,3
El Pinar 10.100 296.211 812 12,4
Total 32.960 1.342.021 3.677
Fuente: CIAEH
Tabla 8 Garantías de Suministro en Abastecimiento
3º Bimestre m3 Urbano (A) Consumo bimestre
(M3)
Volumen Bruto Diario Medio (m3/día)
Garantía Suministro Urbano
Valverde 14.180 124.298 2.038 7,0
Frontera 8.680 76.234 1.250 6,9
El Pinar 10.110 52.581 862 11,7
Total 36.184 253.113 4.149
Fuente: CIAEH
Tabla 9 Garantía de Suministro. Bimestre de Máxima demanda en Valverde
4º Bimestre m3 Urbano (A) Consumo bimestre
(M3)
Volumen Bruto Diario Medio (m3/día)
Garantía Suministro Urbano
Valverde 14.180 115.277 1.859 7,6
Frontera 8.680 89.307 1.440 6,0
El Pinar 10.110 76.472 1.233 8,2
Total 36.184 281.056 4.533
Fuente: CIAEH
Tabla 10 Garantía de Suministro. Bimestre de Máxima demanda en Frontera
Los peores escenarios de regulación corresponden al municipio de Frontera en el cuarto bimestre con 6 días, al municipio de Valverde en el tercer bimestre con 7 días y al municipio de El Pinar en el cuarto bimestre con 8,2 días.
II.2.2.
Unidades de Demanda Agrícola
Por el momento, dados los datos disponibles, se considera una única Unidad de Demanda Agrícola a nivel insular. La principal zona de regadío se encuentra en El Golfo (Frontera), asociada a la masa ES70EH001.
La zona de riego de El Pinar, asociada a la masa ES70EH003, cuenta con una zona de cultivo de platanera importante de 12,50 has en Tacorón con un consumo anual de 100.000 m3, y en el resto del municipio de El Pinar los valores anuales oscilan entre 37.000 m3 y los 58.000 m3 al año.
La zona de riego de Valverde, asociada a la masa ES70EH002, tiene un consumo anual en regadío (zona de Echedo) del orden de 4.868 m3/año. En al año 2011 se instalaron los contadores.
El consumo total anual de riego para el año 2009 es de 1.606.165 m3/año para un total de 359 hectáreas de regadío.
Los recursos hidráulicos para el riego proceden en los últimos años de los siguientes puntos de captación:
Recurso 2003 2004 2005 2006 2007 2008 2009
Pozo Frontera 586.452 718.518 582.217 685.526 821.379 836.569 684.970
Pozo Tigaday 149.904 231.576 187.049 189.069 253.555 0 102.023
Pozo Los Padrones 426.296 401.233 430.945 374.858 406.019 390.297 719.172
Pozo Tacorón 200.000 100.000
TOTAL ANUAL (m3) 1.162.652 1.351.327 1.200.211 1.249.453 1.480.953 1.426.866 1.606.165
Superficie Cultivada Riego
hectáreas 319 361,8 - - - 383,4 359
dotación media m3/ha/año 3.645 3.735 - - - 3.722 4.474
Datos de Pozo Tacorón estimados Fuente: CIAEH
Tabla 11 Producción de Agua destinada a Agricultura. 2003-2009
El origen de los recursos subterráneos es de las tres masas de agua subterránea.
En la masa de agua ES70EH002 se encuentra el Pozo Tamaduste que comparte parte el uso urbano con el uso en agricultura (muy poco).
En la masa de agua ES70EH003 se encuentra la Galería Ícota que comparte el uso urbano con el uso en agricultura (muy poco) pero está prevista su parada.
En la masa de agua ES70EH001, en el año 2009, el Pozo Los Padrones tuvo una extracción de 899.844 m3, de los cuales
180.672 se destinaron para consumo urbano y el resto, 719.172 m3 para agricultura. El pozo Frontera se dedicó íntegramente
a agricultura con 684.970 m3 y el Pozo Tigaday se extrajo un total de 263.565 m3 de los cuales se destinaron 161.542 m3 a
consumo urbano y 102.023 m3 para agricultura.
El consumo agrícola mensual durante el año 2009 ha sido el siguiente:
MES % Anual CONSUMO 2009
Enero 1,26% 20.164
Febrero 3,40% 54.537
Marzo 5,88% 94.389
Abril 9,83% 157.934
Mayo 12,07% 193.845
Junio 13,52% 217.133
Julio 13,92% 223.606
Agosto 13,40% 215.262
Septiembre 9,88% 158.687
Octubre 7,56% 121.373
Noviembre 7,39% 118.739
Diciembre 1,90% 30.495
TOTAL AÑO 100,00% 1.606.165
Fuente: CIAEH
Tabla 12 Distribución Mensual del Consumo de agua en Agricultura. Año 2009
Fuente: CIAEH
Gráfico 2 Consumo mensual de Agua en Agricultura. Año 2009
Garantía de Suministro
La garantía del suministro para el riego agrícola se valora con el conjunto de la infraestructura de almacenamiento de agua de riego de acuerdo con la tabla siguiente. Para el cálculo de la garantía de suministro se consideran aquellos depósitos cuyo uso sea de Riego o mixto Riego/Abastecimiento y que además tenga la función de distribución (D) y la función de Distribución y Regulación (D/R).
Nº REF. Denominación Municipio Tipo Uso Función Estado Capacidad
(m3)
32 Depósito Riego Valverde Valverde A R D En servicio 3000
33 Depósito Riego Las Calcosas Valverde A R D Fuera servicio 300
34 Depósito Riego Fuente del Rio Valverde A R D/R En servicio 2000
35 Presa Tifirabe Valverde A Fuera servicio 30000
36 Balsa El Tesoro Valverde A R D En servicio 28000
50 Deposito Riego Las Casas El Pinar A R D En servicio 960
51 Depósito Riego El Aserradero I El Pinar A R D/R En servicio 1940
52 Depósito Riego El Aserradero II El Pinar A R D/R En servicio 1940
53 Depósito Riego Ícota I (Charco Antón) El Pinar A R D/R En servicio 2000 54 Depósito Riego Ícota II (Las Trojas) El Pinar A R D En servicio 2000 55 Depósito Riego Ícota III (Venticotas) El Pinar A R D/R En servicio 2000
CONSUMO AGRÍCOLA 2009 EL HIERRO
0 25.000 50.000 75.000 100.000 125.000 150.000 175.000 200.000 225.000 E NE RO F E B RE RO MA RZ O A B RIL MA Y O J
UNIO JULIO
Nº REF. Denominación Municipio Tipo Uso Función Estado Capacidad (m3)
56 Depósito Riego Hoya Los Roques El Pinar A R D/R En servicio 960
68 Depósito Riego La Breña Frontera A R D En servicio 800
69 Depósito Riego La Tabla Frontera A R D En servicio 1200
70 Depósito Riego Sabinosa Frontera A R D Fuera servicio -
71 Depósito Riego Tejegüate Frontera A R D En servicio 2000
72 Depósito Riego La Charca Frontera A R D/R En servicio 1500
73 Balsa Frontera Frontera A R D/R En servicio 130000
74 Depósito Riego El Lunchón Frontera A R D En servicio -
Fuente CIAEH
Tabla 13 Depósitos destinados a la Distribución de Agua para Riego en El Hierro. Año 2009
Nº REF. Denominación Municipio Tipo Uso Función Estado Capacidad
(m3)
9 Depósito El Tejal Valverde A A/R R En servicio 2000
47 Depósito Estación Venticotas El Pinar T A/R R En servicio 16
64 Depósito Estación Tigaday I Frontera T A/R R En servicio 300
65 Depósito Estación Tigaday II Frontera T A/R R En servicio 300
66 Depósito Estación Los Polvillos Frontera T A/R R En servicio 2000
Fuente CIAEH
Tabla 14 Depósitos destinados a la Regulación de Agua para Abastecimiento y Riego de El Hierro
Por tanto, el total de volumen para regular la distribución del agua en agricultura es de 180.300 m3, que con el consumo anual de 1.606.165 m3, y el valor bruto diario medio de 4.400 m3 resulta una garantía media de suministro de 41 días.
Anual total
Volumen de regulación m3 Riego (R)
Consumo anual (M3) Volumen Bruto Diario Medio
(m3/día)
Garantía Suministro Riego (días)
Garantía 180.300 1.606.165 4.400,45 41,0
Fuente CIAEH
Tabla 15 Garantía de Suministro para Riego. Año 2009
Si ahora consideramos el mes de máximo consumo, Julio, con 223.606 m3, resulta un valor bruto diario medio en Julio de 7.213 m3, lo que supone una garantía mínima de suministro de 25 días.
Mes
Volumen de Regulación m3 Riego (R)
Consumo mes max. (M3)
Volumen Bruto Diario Medio (m3/día)
Garantía Suministro Riego (días)
Julio 180.300 223.606 7.213 25,0
Fuente CIAEH
Tabla 16 Garantía de Suministro en el mes de Máxima Demanda. Año 2009
II.3.
GESTION DEL SISTEMA DE EXPLOTACIÓN
De acuerdo con la Ley 12/1990, de 26 de Julio, de Aguas, en su artículo 9 define a los Consejos Insulares de Aguas como entidades de Derecho Público con personalidad jurídica propia y plena autonomía funcional, que asumen, en régimen de descentralización y participación, la dirección, ordenación, planificación y gestión unitaria de las aguas en los términos de la presente Ley.
El Servicio de Captación y Producción de Agua es gestionado por el Consejo Insular de Aguas de El Hierro quien actualmente gestiona la infraestructura de captación de aguas subterráneas, aunque alguno de los pozos y galerías son de titularidad privada. Es titular y gestiona las infraestructuras de desalación de agua de mar y las infraestructuras de transporte del agua en alta.
El Servicio de Transporte de Agua en Alta, es gestionado por el Consejo Insular de Aguas de El Hierro. En algunos tramos del sistema de transporte, el un servicio es común a los dos usos, urbano y agrario.
La Distribución de agua Urbana, desde los depósitos de cabecera es gestionada de forma directa por cada uno de los tres municipios, quienes realizan la compra del agua en alta al Cabildo Insular a través del Consejo Insular de Aguas de El Hierro. Estas corporaciones locales realizan el cobro del servicio de abastecimiento a los usuarios.
De igual forma, la Distribución de agua para Riego lo realizan las comunidades de regantes a través de sus redes de riego, y son éstas las que realizan el cobro a los usuarios, dependiendo el precio del agua de si son o no socios de la comunidad. Deben igualmente de abonar al Cabildo Insular por las aguas usadas.
En aplicación de la Ley Reguladora de Bases de Régimen Local y de la Normativa del Plan Hidrológico vigente, Los servicios de distribución, alcantarillado, depuración y vertido son de competencia municipal.
El Servicio de Saneamiento es gestionado por cada uno de los municipios, y da servicio en la actualidad a un número limitado de viviendas, de forma parcial en el caso del municipio de Valverde en el núcleo de Valverde y en Tamaduste, en el caso del municipio de Frontera el núcleo de Tigaday y El Pozo La Salud y en el caso del municipio de El Pinar, el núcleo de La Restinga. Este servicio es de competencia municipal y se gestiona de forma directa.
El Servicio de Depuración y Vertido, aunque es de competencia municipal al no haber sido solicitado por estos la consideración de dichas infraestructuras como de interés supramunicipal, la gestiona actualmente el Consejo Insular de Aguas de forma indirecta a través de un contrato de servicios externo. Se gestionan las EDAR de Valverde, El Majano, Tamaduste, Pozo La Salud y La Restinga. La EDAR de Frontera está instalada pero no en explotación.
El problema de la explotación de las depuradoras deriva de ser son plantas muy pequeñas, que además reciben en la actualidad pequeños volúmenes de agua residual, y se encuentran muy dispersas por el territorio de forma que la explotación conjunta de estas plantas es muy costosa.
El único municipio que actualmente realiza la gestión del cobro de la tasa de saneamiento (alcantarillado y depuración) es el municipio de Valverde, para un volumen reducido de unos 20.000 m3 al año, y con un precio de 60 céntimos por metro cúbico facturado en el abasto.
III.
BALANCES
La demanda de agua en la isla es extremadamente estacional, tanto en el uso urbano con incrementos de población estacional importantes (sobre todo en los años de bajada de la Virgen), así como en el uso agrícola y, a partir del horizonte de 2015, también debido a la nueva central hidroeólica por la propia estacionalidad de las pérdidas por evaporación que se produce en las balsas del sistema.
Para ello se ha considerado la estacionalidad y la curva anual de cada una de las demandas tanto en el año de partida 2009, como en los horizontes de 2015 y 2027.
Por otro lado, las extracciones de recursos subterráneos también han seguido históricamente una variación estacional, con valores muy elevados en los meses de Mayo a Octubre y muy bajos el resto de meses.
Se ha considerado que el régimen de extracciones es igual al registrado en el año 2009, salvo que a partir del 2009 no se considera las extracciones de la Galería de Ícota.
Tal como se ha visto de los resultados de las simulaciones del balance hídrico (anexo nº3), las variaciones de los valores de la recarga son extremadamente variables, como también son variables las extracciones estacionales, y por tanto, del seguimiento y control de las masas de agua podrá en algún momento advertirse de posibles riesgos de calidad en las aguas por sobreexplotación de los acuíferos y problemas de avances de la cuña de intrusión marina.
Del análisis de los balances mensuales de recursos y demandas se pone de manifiesto la limitación en los horizontes 2015 y 2027 de los recursos disponibles.
Es necesario incrementar los recursos no convencionales en el año 2015, particularmente de la EDAM de Los Cangrejos, y también en el año 2027 en la EDAM de Frontera. En el año 2009 no se considera la EDAM de Frontera, actualmente en construcción, pero si se considera su producción para el año 2015.
III.1.
BALANCE DE RECURSOS Y DEMANDAS CONSOLIDADAS PARA EL AÑO 2009
III.1.1.
Consumos 2009
Con los datos de 2009, de consumos registrados y estimados urbanos y agrícolas, y con los datos registrados y estimados de extracciones resulta el balance para este periodo. Las diferencias o déficits aparentes vienen dados sobre todo por el cierre de los consumos agrícolas. Los consumos empleados en este año son los registrados por el Consejo Insular de Aguas. La galería de Tacorón es estimada de acuerdo con la superficie de 12,5 ha de platanera a la que riega.
El consumo normal anual presenta diferencias que son máximas entre los meses de Diciembre y Julio, del orden de 3,24
veces superior.

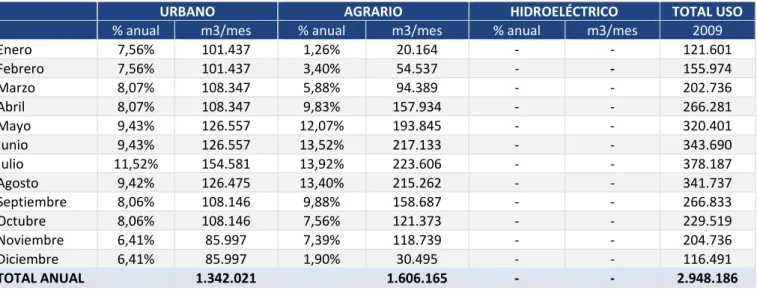

URBANO AGRARIO HIDROELÉCTRICO TOTAL USO
% anual m3/mes % anual m3/mes % anual m3/mes 2009
Enero 7,56% 101.437 1,26% 20.164 - - 121.601
Febrero 7,56% 101.437 3,40% 54.537 - - 155.974
Marzo 8,07% 108.347 5,88% 94.389 - - 202.736
Abril 8,07% 108.347 9,83% 157.934 - - 266.281
Mayo 9,43% 126.557 12,07% 193.845 - - 320.401
Junio 9,43% 126.557 13,52% 217.133 - - 343.690
Julio 11,52% 154.581 13,92% 223.606 - - 378.187
Agosto 9,42% 126.475 13,40% 215.262 - - 341.737
Septiembre 8,06% 108.146 9,88% 158.687 - - 266.833
Octubre 8,06% 108.146 7,56% 121.373 - - 229.519
Noviembre 6,41% 85.997 7,39% 118.739 - - 204.736
Diciembre 6,41% 85.997 1,90% 30.495 - - 116.491
TOTAL ANUAL 1.342.021 1.606.165 - - 2.948.186
Fuente: CIAEH
Fuente: CIAEH
Gráfico 3 Consumos mensuales. Año 2009
III.1.2.
Recursos 2009
P. Tamaduste P. Padrones P. Frontera P. Tigaday G. Ícota G. Tacorón Total
Subterránea
Edam Cangrejo
Edam Restinga
Edam Frontera
Total
Desalación RE.VAL. REU.F.
Total Reutilizado
Total Recursos
Total
Demanda Diferencia
ENERO 6.141 21.276 22.634 20.418 5.785 1.260 77.514 36.030 13.688 0 49.718 1568 0 1568 128.800 121.601 7.199
FEBRERO 8.145 34.648 43.765 16.704 8.228 3.400 114.890 29.749 11.292 0 41.041 1568 0 1568 157.499 155.974 1.525
MARZO 15.780 40.939 36.258 22.251 8.684 5.880 129.792 26.091 9.278 0 35.369 1673 0 1673 166.834 202.736 -35.902
ABRIL 14.768 73.952 68.293 25.938 9.471 9.830 202.252 33.251 18.588 0 51.839 1673 0 1673 255.764 266.281 -10.517
MAYO 16.437 112.320 78.259 25.778 8.970 12.070 253.834 38.833 18.621 0 57.454 1955 0 1955 313.243 320.401 -7.158
JUNIO 16.150 102.989 70.253 20.756 9.061 13.520 232.729 29.314 17.213 0 46.527 1955 0 1955 281.211 343.690 -62.479
JULIO 17.470 110.775 74.598 24.068 8.472 13.920 249.303 41.052 27.648 0 68.700 2389 0 2389 320.392 378.187 -57.795
AGOSTO 16.451 104.787 74.151 23.961 10.056 13.400 242.806 40.627 30.268 0 70.895 1953 0 1953 315.654 341.737 -26.083
SEPTIEMBRE 16.496 93.660 71.871 23.502 10.607 9.880 226.016 37.114 19.146 0 56.260 1671 0 1671 283.947 266.833 17.114
OCTUBRE 17.512 94.471 72.220 21.925 6.209 7.560 219.897 6.374 17.160 0 23.534 1671 0 1671 245.102 229.519 15.583
NOVIEMBRE 15.673 74.019 63.053 22.917 6.668 7.380 189.710 51.288 12.087 0 63.375 1329 0 1329 254.414 204.736 49.678
DICIEMBRE 13.747 36.008 9.615 15.347 3.560 1.900 80.177 24.629 7.230 0 31.859 1329 0 1329 113.365 116.491 -3.126
Anual 174.770 899.844 684.970 263.565 95.771 100.000 2.118.920 394.352 202.219 0 596.571 20.735 0 20.735 2.836.226 2.948.186 -111.960
Fuente: CIAEH
Tabla 18 Situación Recursos – Demandas. Año 2009
El diferencial final de cierre negativo es del 3,79% del valor total de la demanda. Del estudio de los datos registrados y de las superficies de riego parece probable que puedan existir recursos no contemplados en la satisfacción de la demanda agrícola además de los posibles errores de medición de los dispositivos de medida.
En la situación actual se cuenta con un volumen total de recursos de 2.836.226 m3/año, de los cuales proceden un 74,71% de
recursos subterráneos y un 21,03% de desalación de agua de mar. Las aguas depuradas reutilizadas representan un volumen simbólico del 0,73%.
USOS MENSUALES 2009
0 50.000 100.000 150.000 200.000 250.000 300.000 350.000 400.000 450.000 500.000
Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre
m3/mes
URBANO
Fuente: CIAEH
Gráfico 4 Balance de Recursos y Demandas. Año 2009
III.2.
BALANCE DE RECURSOS Y DEMANDAS PREVISIBLES PARA EL AÑO 2015
III.2.1.
Demandas 2015
Mes URBANO AGRARIO HIDROELÉCTRICO DEMANDA
% anual m3/mes % anual m3/mes % anual m3/mes 2015
Enero 7,56% 111.315 1,26% 24.060 4,29% 5.542 140.917
Febrero 7,56% 111.315 3,40% 65.075 4,72% 6.096 182.485
Marzo 8,07% 118.898 5,88% 112.627 6,87% 8.868 240.393
Abril 8,07% 118.898 9,83% 188.451 7,73% 9.976 317.325
Mayo 9,43% 138.881 12,07% 231.300 9,44% 12.193 382.374
Junio 9,43% 138.881 13,52% 259.088 10,73% 13.856 411.825
Julio 11,52% 169.634 13,92% 266.812 14,16% 18.289 454.735
Agosto 9,42% 138.792 13,40% 256.856 12,02% 15.518 411.165
Septiembre 8,06% 118.677 9,88% 189.349 10,73% 13.856 321.882
Octubre 8,06% 118.677 7,56% 144.826 9,87% 12.747 276.250
Noviembre 6,41% 94.371 7,39% 141.682 5,58% 7.205 243.258
Diciembre 6,41% 94.371 1,90% 36.387 3,86% 4.988 135.746
TOTAL ANUAL 1.472.709 1.916.514 129.134 3.518.357
Fuente: CIAEH
Tabla 19 Demandas mensuales. Año 2015
Fuente: CIAEH
Gráfico 5 Demandas mensuales. Año 2015
DEMANDAS MENSUALES 2015
0 50.000 100.000 150.000 200.000 250.000 300.000 350.000 400.000 450.000 500.000
Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre
m3/mes
URBANO
AGRARIO HIDROELECTRICO
AGUAS SUBTERRANEAS AGUAS DESALADAS AGUAS DEPURADAS
III.2.2.
Recursos 2015
Mes P. Tamaduste P. Padrones P. Frontera P. Tigaday G. Ícota G. Tacorón Total
Subterránea
EDAM Cangrejo
EDAM Restinga
EDAM Frontera
TOTAL
Desalación RE.VAL. REU.FR.
Total Reutilización
Total Recursos
Total
Demandas Diferencia
Enero 6141 21276 22634 20418 0 1260 71.729 30.000 15.000 20.000 65.000 3780 945 4725 141.454 140.917 537
Febrero 8145 34648 43765 16704 0 3400 106.662 36.500 15.000 20.000 71.500 3780 945 4725 182.887 182.485 402
Marzo 15780 40939 36258 22251 0 5880 121.108 61.000 22.000 32.000 115.000 4035 1009 5044 241.152 240.393 759
Abril 14768 73952 68293 25938 0 9830 192.781 65.000 22.000 33.000 120.000 4035 1009 5044 317.825 317.325 500
Mayo 16437 112320 78259 25778 0 12070 244.864 70.000 25.500 36.400 131.900 4715 1179 5894 382.658 382.374 284
Junio 16150 102989 70253 20756 0 13520 223.668 111.000 35.000 36.400 182.400 4715 1179 5894 411.962 411.825 137
Julio 17470 110775 74598 24068 0 13920 240.831 133.000 38.000 36.400 207.400 5760 1440 7200 455.431 454.735 696
Agosto 16451 104787 74151 23961 0 13400 232.750 102.000 35.000 36.400 173.400 4710 1178 5888 412.038 411.165 873
Septiembre 16496 93660 71871 23502 0 9880 215.409 60.000 18.000 24.000 102.000 4030 1008 5038 322.447 321.882 565
Octubre 17512 94471 72220 21925 0 7560 213.688 33.000 10.000 15.000 58.000 4030 1008 5038 276.726 276.250 476
Noviembre 15673 74019 63053 22917 0 7380 183.042 32.000 10.000 15.000 57.000 3205 801 4006 244.048 243.258 790
Diciembre 13747 36008 9615 15347 0 1900 76.617 32.000 9.000 15.000 56.000 3205 801 4006 136.623 135.746 877
Anual 174.770 899.844 684.970 263.565 0 100.000 2.123.149 765.500 254.500 319.600 1.339.600 50.000 12.500 62.500 3.525.249 3.518.355 6.894
Fuente: CIAEH
Tabla 20 Situación Recursos – Demandas. Año 2015
Se ha considerado que los volúmenes de recursos subterráneos son los mismos empleados que en el año 2009 salvo el caso de Ícota. De cualquier forma, del seguimiento y control de las masas de agua subterránea se determinará la necesidad de disminuir las extracciones.
Para el año 2015, con la central hidroeólica en funcionamiento y el incremento del resto de demanda, es necesario considerar el incremento de producción de la EDAM de Los Cangrejos para poder garantizar por un lado el abastecimiento a la población y por otro a reponer las pérdidas de esta central.
En esta situación los recursos previstos son de 3.525.249 m3/año, de los cuales proceden de recursos subterráneos un
57,39%, de agua desalada de mar un 38,00% y de agua depurada un 1,77%.
Fuente: CIAEH
Gráfico 6 Balance Recursos y Demandas. Año 2015
AGUAS SUBTERRANEAS AGUAS DESALADAS AGUAS DEPURADAS
III.3.
BALANCE DE RECURSOS Y DEMANDAS ESTIMADAS PARA EL AÑO 2027
III.3.1.
Demandas 2027
Mes URBANO AGRARIO HIDROELÉCTRICO DEMANDA
% anual m3/mes % anual m3/mes % anual m3/mes 2027
Enero 7,56% 125.309 1,26% 24.060 4,29% 5.542 154.912
Febrero 7,56% 125.309 3,40% 65.075 4,72% 6.096 196.480
Marzo 8,07% 133.846 5,88% 112.627 6,87% 8.868 255.342
Abril 8,07% 133.846 9,83% 188.451 7,73% 9.976 332.273
Mayo 9,43% 156.341 12,07% 231.300 9,44% 12.193 399.835
Junio 9,43% 156.341 13,52% 259.088 10,73% 13.856 429.286
Julio 11,52% 190.961 13,92% 266.812 14,16% 18.289 476.062
Agosto 9,42% 156.241 13,40% 256.856 12,02% 15.518 428.615
Septiembre 8,06% 133.598 9,88% 189.349 10,73% 13.856 336.803
Octubre 8,06% 133.598 7,56% 144.826 9,87% 12.747 291.171
Noviembre 6,41% 106.236 7,39% 141.682 5,58% 7.205 255.123
Diciembre 6,41% 106.236 1,90% 36.387 3,86% 4.988 147.611
Total Anual 1.657.864 1.916.514 129.134 3.703.512
Fuente: CIAEH
Tabla 21 Demandas mensuales. Año 2027 Fuente: CIAEH
Gráfico 7 Demandas mensuales. Año 2027
III.3.2.
Recursos 2027
Año P. Tamaduste P. Padrones P. Frontera P. Tigaday G. Ícota G. Tacorón TOTAL
Subterránea
EDAM Cangrejo.
EDAM Restinga.
EDAM Frontera.
Total
Desalación. Re.Val. Reu.Fr.
Total Reutilización.
Total Recursos
Total
Demandas Diferencia
ENERO 6141 21276 22634 20418 0 1260 71.729 35.000 15.500 23.500 74.000 7560 1890 9450 155.179 154.912 267
FEBRERO 8145 34648 43765 16704 0 3400 106.662 41.000 15.500 24.500 81.000 7560 1890 9450 197.112 196.480 632
MARZO 15780 40939 36258 22251 0 5880 121.108 63.000 22.500 39.500 125.000 8070 2018 10088 256.196 255.342 854
ABRIL 14768 73952 68293 25938 0 9830 192.781 68.000 22.500 39.500 130.000 8070 2018 10088 332.869 332.273 596
MAYO 16437 112320 78259 25778 0 12070 244.864 75.000 26.000 42.500 143.500 9430 2358 11788 400.152 399.835 317
JUNIO 16150 102989 70253 20756 0 13520 223.668 105.000 35.500 54.000 194.500 9430 2358 11788 429.956 429.286 670
JULIO 17470 110775 74598 24068 0 13920 240.831 110.000 38.500 73.000 221.500 11520 2880 14400 476.731 476.062 669
AGOSTO 16451 104787 74151 23961 0 13400 232.750 95.000 35.500 54.000 184.500 9420 2355 11775 429.025 428.615 410
SEPTIEMBRE 16496 93660 71871 23502 0 9880 215.409 62.000 18.500 31.500 112.000 8060 2015 10075 337.484 336.803 681
OCTUBRE 17512 94471 72220 21925 0 7560 213.688 35.000 10.500 22.500 68.000 8060 2015 10075 291.763 291.171 592
NOVIEMBRE 15673 74019 63053 22917 0 7380 183.042 33.000 10.500 21.500 65.000 6410 1603 8013 256.055 255.123 932
DICIEMBRE 13747 36008 9615 15347 0 1900 76.617 32.000 10.000 21.500 63.500 6410 1603 8013 148.130 147.611 519
Anual 174.770 899.844 684.970 263.565 0 100.000 2.123.149 754.000 261.000 447.500 1.462.500 100.000 25.000 125.000 3.710.649 3.703.513 7.136
Fuente: CIAEH
Tabla 22 Situación Recursos – Demandas 2027
DEMANDAS MENSUALES 2027
0 50.000 100.000 150.000 200.000 250.000 300.000 350.000 400.000 450.000 500.000
Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre
m3/mes
URBANO
En esta situación los recursos previstos son de 3.710.649 m3/año, de los cuales proceden de recursos subterráneos un
54,52%, de agua desalada de mar un 39,41% y de agua depurada reutilizada un 3,37%.
Sólo se ha considerado como puntos de aprovechamiento de aguas depuradas las zonas con potencial para su reutilización, como son Valverde y Frontera, dado que El Pinar.
En este horizonte es fundamental disponer de los puntos estratégicos de producción de agua desalada para poder cubrir con garantía las fuertes demandas estacionales de los meses de Mayo a Agosto principalmente y preservar la calidad y reservas de las masas de agua subterráneas.
Fuente: CIAEH
Gráfico 8 Balance Recursos y Demandas. Año 2027
AGUAS SUBTERRANEAS AGUAS DESALADAS AGUAS DEPURADAS
IV.
ASIGNACIÓN Y RESERVA DE RECURSOS
IV.1.
ASIGNACIÓN Y RESERVA DE LOS RECURSOS DISPONIBLES PARA EL AÑO 2015
Para la optimización de la infraestructura de transporte insular de agua en alta, parte de las aguas son destinadas tanto a la Demanda Agrícola como a la Demanda Urbana y la Demanda Hidroeléctrica.
Los recursos subterráneos se han venido empleando tanto para el uso urbano como para el uso agrícola, lo cual se regulará en el futuro según las. mejores condiciones de eficiencia energética en el transporte hasta los centros de distribución. La Central Hidroeólica se alimentará, a efectos de la reposición de los volúmenes de evaporación, de las aguas producidas en la EDAM de Los Cangrejos. y los incrementos futuros de producción de las plantas desaladoras producirán agua que podrá ser usada para satisfacer tanto la Demanda Urbana como la Demanda Agrícola.
La satisfacción de las demandas se realizará siguiendo los criterios de prioridad establecidos en la Normativa de este PHEH, de acuerdo con los principios de sostenibilidad en el uso del agua.
De acuerdo con lo establecido en el artículo 21.2 del RPH, el PHEH establecerá para la situación existente al elaborar el Plan, el balance entre los Recursos y las Demandas consolidadas, considerando como tales las representativas de unas condiciones normales de suministro en los últimos años, sin que en ningún caso puedan consolidarse demandas cuyo volumen exceda el valor de las asignaciones vigentes.
La Demanda Urbana estudiada engloba la Demanda turística y la Demanda industrial, y por tanto el desarrollo de estas actividades se encontrará en la dotación bruta estimada en los años horizontes de planificación, para dicha demanda urbana. En la situación actual, año 2009, se parte de una dotación bruta insular de 305 l/hab/día y una dotación neta insular de 156 l/hab/día.
Se considera que para el año 2015 se puede conseguir una mejora de los rendimientos de las redes de distribución para abastecimiento desde el 51,30% de media actual hasta el 70%, y se considera para ese año una reducción de la dotación bruta a un valor de 270 l/hab/día y a una dotación neta de 175 l/hab/día.
En el año horizonte 2027 se considera una dotación neta de 200 l/hab/día y que se conseguirá un rendimiento de las redes de distribución para abastecimiento del 80%, lo que supone una reducción de la dotación bruta a 250 l/hab/día. Estas demandas englobarán el servicio esencial del abastecimiento urbano y la demanda de la actividad industrial y turística de la isla.
En las tablas siguientes se indica la asignación y reserva de recursos prevista en el Sistema de Explotación de la Demarcación Hidrográfica de El Hierro para el año 2015.
Año 2015 Captación
m3/año
Desalación m3/año
Reutilización m3/año
Recursos Totales m3/año
Recursos disponibles 2.123.149 1.339.600 62.500 3.525.249
Fuente: CIAEH
Tabla 23 Recursos Disponibles en el año 2015
Año 2015 Demanda urbana
m3/año
Demanda Agraria m3/año
Demanda Hidroeléctrica m3/año
Demanda Total m3/año
Demandas a satisfacer 1.472.709 1.916.514 129.134 3.518.357
Fuente: CIAEH
Tabla 24 Demandas a satisfacer en el año 2015
IV.2.
DEMANDAS NO SATISFECHAS EN EL AÑO HORIZONTE 2015
V.
SISTEMA DE INFRAESTRUCTURAS HIDRÁULICAS
En este apartado se presenta el inventario de Infraestructuras hidráulicas a nivel insular que forman parte del Sistema de Explotación adoptado.
Se indican todas las infraestructuras contempladas desde el PHEH 2002, y las infraestructuras actualmente en uso así como las previstas para el año 2015 y el año 2021.
V.1.
METODOLÓGIA DE ORGANIZACIÓN TERRITORIAL
Con objeto de poder organizar a nivel territorial los elementos de la infraestructura Hidráulica Insular, se ha establecido una agrupación de los elementos mediante “Sistemas de Infraestructuras” a partir de los grupos funcionales que se establecen en el Sistema Funcional de Modelo de Ordenación Hidrológica de este PHEH.
Se establecen los siguientes Grupos Funcionales de infraestructuras, en las cuales se indican los elementos y el nivel (Insular, Municipal o Local):
Grupo Funcional T Elementos Nivel
SISTEMAS DE DRENAJE TERRITORIAL
L Obras de Encauzamiento Nivel 1º Cauces Principales Nivel 2º Cauces Secundarios
L Obras de Paso Nivel 1º Cauces Principales
Nivel 2º Cauces Secundarios L Red de drenaje de aguas pluviales Nivel 2º Áreas Urbanas P Azudes para reducir erosión Nivel 2º Áreas Forestales
SISTEMAS DE CAPTACIÓN DE AGUAS
P Pozos Nivel 1º
P Pozos con Galería Nivel 1º
P Galerías Nivel 1º
P Nacientes Nivel 3º
P Tomaderos Nivel 3º
P Control Extracción Nivel 1º
SISTEMAS DE PRODUCCION INDUSTRIAL
P Estación Desaladora de agua de mar Nivel 1º
P Central Hidroeléctrica Nivel 1º
P Sondeo de toma de agua de mar Nivel 1º P Sondeo de agua de salmuera Nivel 1º L Conducciones de agua producto Nivel 1º L Conducciones de agua de mar Nivel 1º L Conducciones de agua de salmuera Nivel 1º
L Conducciones de vertido Nivel 1º
L Conducción hidroeléctrica Nivel 1º
P Control Producción Nivel 1º
SISTEMAS DE TRANSPORTE Y REGULACIÓN EN ALTA
L Conducciones Generales Nivel 1º
L Conducciones de Abastecimiento Nivel 1º
L Conducciones de Riego Nivel 1º
P Depósito de Regulación Nivel 1º
P Balsa de Regulación Nivel 1º
P Estación de Bombeo Nivel 1º
P Control Caudal/Presión Nivel 1º
SISTEMAS DE ABASTECIMIENTO
L Red de Distribución Nivel 2º
P Depósito de Distribución Nivel 2º P Estación de Tratamiento de Agua Potable Nivel 2º
Grupo Funcional T Elementos Nivel
P Acometida Nivel 2º
P Control Caudal/Presión Nivel 2º
SISTEMAS DE SANEAMIENTO
P Estación Depuradora de agua Residual Nivel 1º
P Pozos filtrantes Nivel 2º
P Estación de Bombeo Nivel 2º
L Red de Saneamiento Nivel 2º
L Red de Pluviales Nivel 2º
P Pozos y Acometidas Nivel 2º
P Control Vertidos Nivel 2º
SISTEMAS DE RIEGO
L Red de riego Nivel 2º
P Estanque de distribución Nivel 2º
P Estación de Tratamiento Nivel 2º
p Hidrante de Riego Nivel 2º
P Control de Caudal/Presión Nivel 2º
SISTEMAS DE EXTINCIÓN DE INCENDIOS
L Red de Distribución Nivel 2º
P Depósito de Distribución Nivel 2º
P Hidrante de incendio Nivel 2º
P Control de Caudal/Presión Nivel 1º
SISTEMAS DE INFORMACIÓN Y CONTROL
P Estación meteorológica Nivel 1º
P Estación Agroclimática Nivel 1º
P Sondeo de investigación Nivel 1º
P Punto Red de Control Nivel 1º
Fuente: CIAEH
Tabla 25 Grupos Funcionales de Infraestructuras
A continuación se indican los Sistemas Territoriales que se han establecido dentro del Modelo de Ordenación Hidrológica.
Cod. Sistema Ámbito Superficie
(km2) Gestión
D.1 DRENAJE VALVERDE Insular 105 Cabildo, CIAEH,
Ayuntamientos
D.2 DRENAJE FRONTERA Insular 65 Cabildo, CIAEH,
Ayuntamientos
D.3 DRENAJE ELPINAR Insular 98 Cabildo, CIAEH,
Ayuntamientos Fuente: CIAEH
Tabla 26 Sistemas Territoriales de Drenaje
Cod. Sistema Ámbito Extracción
m3/año Gestión
C.1 CAPTACIÓN ACUIFERO VALVERDE Insular 174.770 CIAEH
C.2 CAPTACIÓN ACUIFERO EL GOLFO Insular 1.838.429 CIAEH
C.3 CAPTACIÓN ACUIFERO EL JULAN Insular 100.000 CIAEH
Fuente: CIAEH
Tabla 27 Sistemas Territoriales de Captación
Cod. Sistema Ámbito Producción
m3/año Gestión
P.1 DESALACIÓN Insular 1.339.600 CIAEH
P.2 REUTILIZACIÓN Insular 62.500 CIAEH
P.3 HIDROELECTRICO Insular 129.134 GORONA
Fuente: CIAEH
Cod. Sistema Ámbito
m3/día Gestión
T.1 TRANSPORTE VALVERDE Municipio Valverde - CIAEH
T.2 TRANSPORTE FRONTERA Municipio Frontera - CIAEH
T.3 TRANSPORTE EL PINAR Municipio El Pinar - CIAEH
T.4 INTERCONEXIÓN FRONTERA -VALVERDE Insular - CIAEH
T.5 INTERCONEXIÓN PINAR - VALVERDE Insular - CIAEH
Fuente: CIAEH
Tabla 29 Sistemas Territoriales de Transporte de Agua en Alta
Cod. Sistema Ámbito Población
hab. Gestión
A.1 ABASTECIMIENTO VALVERDE Municipio Valverde 5.708 Municipal
A.2 ABASTECIMIENTO FRONTERA Municipio Frontera 4.581 Municipal
A.3 ABASTECIMIENTO EL PINAR Municipio El Pinar 2.157 Municipal
Fuente: CIAEH
Tabla 30 Sistemas Territoriales de Abastecimiento
Cod. Sistema Ámbito Población
hab. Gestión
S.1 SANEAMIENTO VALVERDE Municipio Valverde 5.708 Municipal
S.2 SANEAMIENTO FRONTERA Municipio Frontera 4.581 Municipal
S.3 SANEAMIENTO EL PINAR Municipio El Pinar 2.157 Municipal
Fuente: CIAEH
Tabla 31 Sistemas Territoriales de Saneamiento y Depuración
Cod. Sistema Ámbito Superficie
Regable (Ha) Gestión
R.1 RIEGO VALVERDE Municipio Valverde 75,20 Colectiva
R.2 RIEGO FRONTERA Municipio Frontera 257,00 Colectiva
R.3 RIEGO EL PINAR Municipio El Pinar 26,80 Colectiva
Fuente: CIAEH
Tabla 32 Sistemas Territoriales de Riego
Cod. Sistema Ámbito Superficie ZARI
(Ha) Gestión
E.1 EXTINCIÓN PINAR Insular 3757,88 Cabildo, CIAEH
Fuente: CIAEH
Tabla 33 Sistemas Territoriales de Extinción de Incendios
Cod. Sistema Ámbito Estaciones Gestión
I.1 RED ESTACIONES METEOROLOGICAS Insular 27 AEMET
I.2 RED ESTACIONES AGROCLIMATICAS Insular 3 Gobierno de Canarias
I.3 RED CONTROL DE CAUDALES Insular 65 CIAEH
I.4 RED CONTROL DE AGUAS SUBTERRANEAS Insular 16 CIAEH
I.5 RED CONTROL DE AGUAS COSTERAS Insular 9 Gobierno de Canarias
I.6 RED CONTROL DE AGUAS PORTUARIAS Insular 3 Autoridad Portuaria
S.C. Tenerife Fuente: CIAEH
Tabla 34 Sistemas Territoriales de Información y Control
V.2.
METODOLOGIA DE CLASIFICACIÓN FUNCIONAL
Dada la elevada interrelación de muchos de los elementos de la infraestructura hidráulica a nivel insular, se ha decidido establecer los siguientes criterios de clasificación funcional de los elementos del inventario.
Se establece una primera agrupación de elementos distinguiendo dos clases: Los ElementosPuntuales (asimilables a nudos en un modelo hidráulico) y los que presentan un desarrollo lineal y se han denominado Elementos Lineales (asimilables a un elemento lineal en un modelo hidráulico).
En primer lugar se establecen dos niveles de agrupación de los elementos de la infraestructura hidráulica. El primer nivel se ha denominado “INFRAESTRUCTURA” y el segundo nivel se ha denominado “INSTALACIÓN”, de tal forma que una Infraestructura se pueda considerar formada por una o varias Instalaciones de diferente tipo, función o uso.
Para la caracterización de cada Infraestructura o Instalación se establecen tres Parámetros.
Se define en primer lugar un parámetro de clasificación según el TIPO de la infraestructura o instalación, con los tipos definidos en la siguiente tabla:
Código Tipo
C Infraestructura de Captación de agua (pozos o galerías) D Infraestructura de Producción de agua Desalada (Desalación) R Infraestructura de Producción de agua Depurada (Reutilización)
T Infraestructura de Transporte de agua (Conducciones y Estaciones de Bombeo) A Infraestructura de Almacenamiento de agua (Presas, Balsas, Depósitos o Estanques) E Infraestructura de Producción de Energía (central hidroeólica)
Tabla 35 Clasificación de los elementos de Infraestructura por tipos
Se establece un segundo parámetro en FUNCIÓN de la infraestructura o instalación con las funciones definidas en la siguiente tabla:
Código Función
P Instalación de Producción R Instalación de Regulación D Instalación de Distribución T Instalación de Tratamiento C Instalación de Control
Tabla 36 Clasificación de los elementos de Instalación según su función
De este parámetro podrán aplicarse varios valores a una infraestructura o instalación.
Se establece un tercer parámetro de USO de la infraestructura o instalación, con los usos definidos en la siguiente tabla:
Código Uso
A Uso para Abastecimiento R Uso para Riego
S Uso para Saneamiento
F Uso para Incendio (Áreas Forestales) I Uso Industrial
E Uso para Producción de Energía
Tabla 37 Clasificación de las Infraestructuras según su uso
En el caso de las Infraestructuras o instalaciones lineales se tiene en cuenta si forman parte de un sistema de conducción por gravedad (G) o de conducción de impulsión (I).
Como resultado de este sistema de caracterización de los elementos del sistema hidráulico, tanto una Instalación como principalmente una Infraestructura pueden tener varias funciones o usos asociados. Así, una Infraestructura “Depósito”, que tiene asociada una instalación depósito de tipo almacenamiento cuya función sea a la vez de distribución y regulación para un uso de abastecimiento puede también tener asociada a una instalación puntual de tipo transporte, es decir una estación de bombeo.
