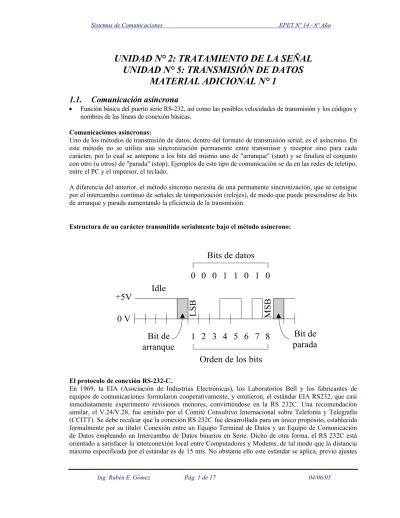

UNIDAD N° 2: TRATAMIENTO DE LA SEÑAL UNIDAD N° 5: TRANSMISIÓN DE DATOS MATERIAL ADICIONAL N° 1

(1)

Ing. Rubén E. Gómez Pág. 1 de 17 04/06/05

UNIDAD N° 2: TRATAMIENTO DE LA SEÑAL

UNIDAD N° 5: TRANSMISIÓN DE DATOS

MATERIAL ADICIONAL N° 1

1.1. Comunicación

asíncrona

• Función básica del puerto serie RS-232, así como las posibles velocidades de transmisión y los códigos y nombres de las líneas de conexión básicas.

Comunicaciones asíncronas:

Uno de los métodos de transmisión de datos, dentro del formato de transmisión serial, es el asíncrono. En este método no se utiliza una sincronización permanente entre transmisor y receptor sino para cada carácter, por lo cual se antepone a los bits del mismo uno de "arranque" (start) y se finaliza el conjunto con otro (u otros) de "parada" (stop). Ejemplos de este tipo de comunicación se da en las redes de teletipo, entre el PC y el impresor, el teclado.

A diferencia del anterior, el método síncrono necesita de una permanente sincronización, que se consigue por el intercambio continuo de señales de temporización (relojes), de modo que puede prescindirse de bits de arranque y parada aumentando la eficiencia de la transmisión.

Estructura de un carácter transmitido serialmente bajo el método asíncrono:

Idle

Bits de datos

Orden de los bits

LSB

_MSB

Bit de

arranque

Bit de

parada

0 V

0 0

3

0

0 1 1

1 1 2

4 5 6 7 8

+5V

0

El protocolo de conexión RS-232-C.

(2)

de conexión, a la interconexión directa entre equipos de datos (computador con otro computador, impresora, mouse, equipos industriales de datos, sensores inteligentes, etc).

- Características de la señal eléctrica. Se definen así los niveles de tensión que representarán al cero y uno lógico:

Transmisor Receptor

MARCA ("1")

ESPACIO ("0")

- Características mecánicas de la conexión (conectores). Esta sección establece que la conexión debe consistir en una clavija (conector macho) y un receptáculo (conector hembra), y que el receptáculo estará en el DCE (módem). El conector mas utilizado es el DB-25, aunque también se utilizan los conectores DB-9 y DB-15.

Descripción funcional de circuitos de intercambio:

Se definen circuitos de intercambio a los formados por los conductores (clavijas) activas y el hilo de retorno de señales (signal ground). Se listan a continuación los mismos, con las diferentes nomenclaturas según el estándar y las abreviaturas asignadas por el uso y costumbre. Antes del análisis del cuadro es conveniente atender a las siguientes definiciones:

- Las funciones de los circuitos de intercambio están consideradas desde el Equipo terminal de Datos (DTE)

- En una interconexión de equipos se considerará DTE al que emite señal por el circuito denominado TD (transmisión de datos), y DCE al que recibe (entrada) señal de datos por el circuito de igual

denominación.

- En una interconexión de equipos se considerará DCE al que emite señal por el circuito denominado RD (recepción de datos).

- Es importante reconocer el sentido DTE → DCE o DCE → DTE de las señales en los circuitos, especialmente

para las adaptaciones de interconexión necesarias cuando no se trata de un par DTE/DCE.

Interfaces de la Recomendación V24 - RS232C para el canal principal Abrev. V.24 RS232C Pin DB25 Función

GND C101 AA 1 Tierra de protección eléctrica / blindaje SG C102 AB 7 Retorno Común

Constituye el circuito común de retorno del resto de los circuito, de acuerdo con lo que se enuncia en las recomendaciones V28.

TD C103 BA 2 DATOS TRANSMITIDOS

El circuito mediante el cual se transfieren los datos que se desean transmitir desde el terminal (DTE) al módem (DCE).

Indefinido

- 5Vcc -15Vcc +15Vcc

Indefinido

(3)

RD C104 BB 3 DATOS RECIBIDOS

Es el circuito por el que se transfieren al DTE los datos que se han recibido desde el DCE.

RTS C105 CA 4 PETICIÓN DE ENVIO

Es el circuito que controla desde el DTE la función del transmisión del DCE.

CTS C106 CB 5 LISTO PARA ENVIAR

Señala al DTE que el DCE esta listo para enviar los datos. DSR C107 CC 6 DCE LISTO

Señala al DTE que el DCE ha sido activado y esta listo para intercambiar las eventuales señales de control.

DTR C108/2 CD 20 DTE LISTO

Señala al DCE que se ha activado y lo prepara para que efectúe las operaciones de conexión. La condición OFF, una vez terminada la transmisión que está teniendo lugar, le señala al DCE la desactivación del DTE.

DCD C109 CF 8 DETECTOR DE PORTADORA

Le indica al DTE que el DCE esta recibiendo la portadora del módem remoto y que la señal esta comprendida dentro de los limites previstos .

SQ C110 CG 21 DETECTOR DE PROBABLE ERROR

Cuando esta en OFF, se indica al DTE que existe una probabilidad razonable de que el dato recibido esté equivocado.

SR C111 CH 23 SELECTOR DE VELOCIDAD DE TRANSMISIÓN (hacia el DCE) SI C112 CI 23 SELECCIÓN DE VELOCIDAD (hacia el DTE)

Se utiliza para seleccionar una de las dos velocidades o uno de los grupos de velocidades que existe en el DTE, de tal forma que la selección coincida con la del propio DCE.

TT C113 DA 24 TEMPORIZACIÓN DE TRANSMISIÓN (hacia el DCE)

Le proporciona al DCE la temporización (reloj digital) que corresponde a la velocidad de transmisión, cuando trabaja con reloj externo. La transición de ON a OFF indica el centro de las unidades (bits) de información que están en el C 114 (dato recibido)

TC C114 DB 15 TEMPORIZACIÓN DE TRANSMISIÓN (desde el DCE)

La proporciona al DTE el reloj digital de transmisión. El DTE le proporciona al DCE los datos de tal forma que la transición entre una información y la siguiente coincida con la transición de OFF a ON del C114

RC C115 DD 17 TEMPORIZACIÓN DE RECEPCIÓN (desde el DCE)

Le proporciona al DTE el reloj digital de recepción. La transición ON - OFF indica el centro de las unidades de información (bit) .

STD C118 SBA 14 DATOS TRANSMITIDOS POR EL CANAL SECUNDARIO El circuito mediante el cual se transfieren los datos que se desean transmitir del terminal (DTE) al modem (DCE) en el canal secundario.

SRD C119 SBB 16 DATOS RECIBIDOS POR EL CANAL SECUNDARIO

Es el circuito por el que se transfieren al DTE los datos que se han recibido del DCE por el canal secundario.

SRTS C120 SCA 19 PETICIÓN DE ENVIO POR EL CANAL SECUNDARIO

(4)

secundario.

SCTS C121 SCB 13 LISTO PARA ENVIAR POR EL CANAL SECUNDARIO

Señala al DTE que el DCE esta listo para enviar los datos por el c. secundario.

SDCD C122 SCF 12 DETECTOR DE PORTADORA DEL EL CANAL SECUNDARIO Le indica al DTE que el DCE esta recibiendo la portadora secundaria del módem remoto y que la señal esta comprendida dentro de los limites previstos.

Velocidades de transmisión:

Dado el carácter desbalanceado de la interfaz la distancia entre los equipos interconectados no puede ser grande. El estándar RS232C garantiza que con un cable de capacidad no superior a 2500 pF puede mantenerse una tasa de transmisión de hasta 20 Kbps hasta una distancia de 15 mts.

Sin embargo distancias mayores pueden alcanzarse mediante el uso de los llamados prolongadores de interfaz (line drivers), o bien utilizando velocidades menores. Con igual razonamiento, acortando la distancia, puede transmitirse a velocidades mayores.

Las velocidades estándar de uso en transmisiones de datos por RS232C son:

300 - 600 - 1200 - 2400 - 4800 - 9600 - 19200 - 38400 - 57600 - 76800 y 115200 bps

Conexiones básicas

Las conexiones básicas DTE - DCE es posible mediante un cable módem (cable paralelo patilla a patilla). Para una conexión asíncrona completa (con control de transmisión), resulta necesario usar TD, RD, RTS, CTS, DTR, DSR y DCD. Puede también resultar necesario RI sobre línea telefónica conmutada.:

DTE DCE Transmision de datos 2

Recepcion de datos 3

Peticion de envios 4 Dispuesto para enviar (CTS) 5

Dispositivo de datos listo (DSR) 6

CIRCUITO COMUN 7

Terminal de datos listo (DTR) 20

2 Recepcion de datos

3 Transmision de datos

4 Peticion de envio 5 Dispuestopara enviar 6 Dispositivo de datos listo

(DSR)

7 CIRCUITO COMUN

20 Terninal de datos listo (DTR) Detector de portadora de

datos (DCD) 8

8 Detector de portadora de datos (DCD)

Indicador de llamada (ri) 22 22 Indicador de llamada (ri)

Para la conexión DTE - DTE con control de transmisión (con handshaking) se utiliza un cable conocido como null modem:

(5)

Ing. Rubén E. Gómez Pág. 5 de 17 04/06/05 • Bibliografía: Mariño - Tom Sheldon (Enciclopedia de Redes) - Otros apuntes

• Referencias URL: - (http://www.rad.com/networks/1995/rs232/rs232.htm y

(6)

1.2. Módems

- Velocidades y tipos de líneas de transmisión en módem.

Normas de comunicación

Las especificaciones más conocidas de los módem han sido fijadas por el CCITT. Actualmente se puede considerar el nuevo nombre para el CCITT es ITU-TSS ( Telecommunications Standards Selector of the International Telephon Union ), cuya función sigue siendo la de crear nuevos estándares (en rigor recomendaciones) pero mas rápidamente que la CCITT.

Las recomendaciones de la serie V que especifican los módem, conforme al índice del fascículo VIII.I del Libro Rojo del CCITT son las siguientes:

V.21

Transmisiones dúplex a 300bps sobre la RTC y punto a punto sobre 2Hilos (PP2H).

V.22

Transmisiones dúplex a 1200bps sobre RTC y PP2H.

V.22bis

Transmisiones dúplex a 2400 bps sobre RTC y PP2H.

V.23

Transmisiones a 600 / 1.200bps en un sentido y a 75 bps en el otro sobre la RTC.

V.26

Transmisiones a 2400 bps sobre circuitos arrendados PP4H.

V.26 bis

Transmisión a 2400 bps, sobre la RTC

V.26 ter

Transmisión dúplex a 2400 bps con compensación de eco sobre RTC y PP2H

V.27

Transmisiones a 4800 bps con ecualizador manual sobre circuitos arrendados PP 4H.

V.27 bis

Transmisión a 2400 / 4800 con ecualizador automático sobre PP2H y PP4H

V.27 ter

Transmisión dúplex a 2400 / 4800 bps sobre RTC.

V.29

Transmisiones a 9.600bps sobre PP4H.

V.32

Transmisiones dúplex a 9.600bps sobre la RTC y PP2H. Incorpora un protocolo provisional para bajar automáticamente la velocidad si aparecen problemas en la línea.

V.32bis

Transmisión a 14400 bps sobre RTC.

V.34 +

(7)

V.92

Transmisión hasta 48 kbps y Recepción hasta 56 kbps sobre RTC.

Banda ancha V.36

Transmisión síncrona a 48 / 56 / 64 / 72 Kbps sobre banda de grupo primario FDM (60 - 108 Khz)

V.37

Transmisión síncrona a más de 72 Kbps sobre banda de grupo primario FDM (60 - 108 Khz)

• Bibliografía: U.D.1. - Fasciculo VIII.I del Libro Rojo CCITT - Tom Sheldon (Enciclopedia de Redes)

• Referencias URL: - (http://www.rad.com/networks/netterms.htm)

1.3 Programación de módems

• Función que realizan los comandos AT Hayes. Grandes grupos en que se pueden dividir estos comandos.

Los comandos AT constituyen una forma estándar de realizar la programación de los parámetros de funcionamiento de los módem, así como también permiten efectuar el comando de los mismos. A través de los mismos se puede fijar la velocidad de transmisión, activar/desactivar compresión, comandar el discado del número telefónico, etc. Si bien fueron creados por Hayes los distintos fabricantes lo han adoptado como estándares de facto que posibilitan la programación y comando transparente al usuario, imprescindible para la transportabilidad de programas de comunicaciones (drivers para fax, transmisión de datos, acceso telefónico a redes, etc.)

Hay dos grandes grupos en los que se pueden reunir los Comandos Hayes Estándar (comandos AT)

Todos los comandos enviados a un módem deben ir precedidos por las letras AT. Después de las letras AT pueden ir tanto comandos como se desee sin separación o incluyendo espacios de cara a hacer mas clara la lectura de la cadena de comandos. Esta cadena debe terminar con un " enter ", que se suele representar con el carácter "y". Por lo tanto, no debe sobrepasar los 255 caracteres, pues es el tamaño máximo del buffer .

Una cadena de control aparecerá de la siguiente forma:

AT<com 1><com 2>.<comN>Y (tener en cuenta que pueden aparecer espacios intermedios).

Siguen algunos ejemplos. Para cada comando se ha incluido su nombre en inglés, para ayudar a reconocerlo en este idioma.

ATA: Respuesta ( answer ).

(8)

Ing. Rubén E. Gómez Pág. 8 de 17 04/06/05 ATBn: Selección de estándar o protocolo de comunicaciones ( select comunication standad ).

ATCn: Selección del control de portadora (carrier control selection)

El comando Cn se usa en algunos módems antiguos para controlar la transmisión de la portadora. En esos casos, CO indica al módem que no emita portadora ( pone el módem en el modo de solo recepción ). Los módem de alta velocidad ( mas 1200 bps ) aceptan C1 sin devolver ERROR por cantidad de, pero no soportan el comando CO.

CO Emisión de portadora desconectada. ( No soportado por módems de alta velocidad ). C1 Proceso normal de comunicación de portadora .

ATDxn. Marcar (dial ).

El comando D se puede utilizar de dos maneras: seguido por un número de teléfono a marcar, con lo que se encarga de descolgar, llamar y conectar con el módem remoto, o sin ningún número detrás, con lo que descuelga e intenta conectar directamente (utilizado en conexión manual de voz a datos ). En este último caso, se debe desconectar el testeo automático del tono de marcación mediante los comandos X1, X2 o X3.

La cadena que sigue al comando ATD es una combinación de dígitos y modificaciones, estas últimas llamadas Dial Modifiers. Los modificadores, se utilizan para ejecutar una serie de operaciones desde una sola lína de comandos. Los modificadores son los siguientes: 0 1 2 3 4 5 6 7 8 9 A B C D # *

Estos dígitos y caracteres se usan para indicar al módem lo que tiene que marcar. Los caracteres A B C D # * representan pares de tonos específicos, y se deben usar solo cuando se selecciona marcar en modo tonos. Se ignoran al marcar por pulsos.

x = P Marcar usando pulsos x = T Marcar usando tonos.

Es habitual el mandar estos parámetros solamente: AT DPI o AT DTI.

x = W Este modificador indica al módem que espere a un segundo tono, antes de comenzar el proceso de marcar, si no se produce, el módem cuelga, y devuelve NO DIALTONE.

,

Una coma ( , ) incluida en una palabra de marcado indica al módem que introduzca un tiempo muerto antes del siguiente número o símbolo. El tiempo de retardo o pausa, es el contenido en el registro S8 para cada coma que aparezca. Estas pausas se usan cuando se acceden a centrales o sistemas que necesitan una pausa para cambiar a otros subsistemas antes de marcar la tensión.

@

El modificador @ indica al módem que espere cinco segundos de silencio, el módem efectúa las órdenes

que vienen detrás del modificador @, pero si no se mantiene el silencio durante el tiempo contenido en el

registro S7, el módem cuelga y devuelve NO ANSWER. Este modificador es de utilidad en sistemas que no tono de marcar.

!

Este modificador produce un hookflash, o lo que es lo mismo, el módem cuelga por un periodo de tiempo de 75 milisegundos.

Esto es útil en algunas PBX como señal de transferencia.

;

(9)

Ing. Rubén E. Gómez Pág. 9 de 17 04/06/05 ATDSn

La mayoría de los módems pueden almacenar hasta 4 números en su memoria.

Para indicar al módem que marque algunos de esos números almacenados, se utiliza el comando DSn, donde n es un número de 0 a 3. Para marcar el número almacenado en la memeoria 2, basta con escribir: AT DS2.

ATR

Su función es hacer una llamada en el modo respuesta ( reverse mode ), debe ir siempre al final de la palabra de llamada, antes del "y". Después de llamar, se queda esperando a recibir información del, terminal al que llamó.

Aquí aparece un claro ejemplo del uso del comando D: ATDT9W1552368!@#71234;I

ó

ATDT 9 W 1 55 23 68 ! @ #7 1234 ; I

le dice al módem que marque, usando tonos ( T ) un número fuera del PBX, espere un tono, marque el número 1 55 23 68, efectúe un corte de cierta duración ( ! ), espere un tiempo sin tono ( @ ), y envíe el

código de transferencia ( #7 ) antes de marcar la extensión 1234 y vuelva a modo de comandos antes de iniciar el intercambio de datos.

Al enviar un comando D, el módem devuelve uno de los siguientes resultados ( para mayor aclaración, véase la sección sobre códigos de resultados: )

BUSY

NO DIALTONE ERROR

NO ANSWER OK

ATEn. Activa eco ( echo )

Sirve para recibir repitiendo cada carácter que se manda al módem E0 Desconecta el eco.

E1 Conecta el eco.

ATFn. Eco cuando se está en línea ( on-line-echo )

F0 Eco conectado, si el módem no soporta el comando devuelve ERROR. F1 Eco desconectado.

Se lo utiliza en algunos módems para que devolvieran los datos que se enviaban al terminal. Los módem de alta velocidad no soportan esta opción, pero por compatibilidad, permiten su uso.

ATHn. Colgar ( Hand Up )

H0 Corta la comunicación ( cuelga ). H1 Activa la comunicación ( descuelga ).

ATIn. Informa de la memoria interna

Informa al usuario del tipo de módem conectado y de alguna información adicional. Muy útil para los progamadores, de cara a detectar la compatibilidad o no de ciertos módems.

I0 Informa sobre el código del producto.

(10)

I2 El valor del checksum de la ROM está también almacenado en ROM, este comando calcula dicho valor y lo compara con el almacenado en ROM. Dependiendo que sean iguales o difieran, devuelve OK o ERROR.

I3 Muestra la revisión del producto.

I4 Muestra las prestaciones del módem o la configuración actual del fabricante.

Estas características las pone el fabricante en la ROM, y se devuelven en un formato codificado. Mediante esta información, los programadores pueden saber el tipo de módem en el que corre su programa.

El módem devuelve cuatro " palabras " o lista de información: axxxxxxxxxxxxxxxx Palabra a

bxxxxxxxxxxx Palabra b <CR><LF> <CR><LF>

rxxxxxxxxxxxxxxxx Palabra r1 <CR><LF>

rxxxxxxxxxxxxxxxx Palabra r3

Las palabras " a " y " b " indican compatibilidades con normas y soporte o no de comandos adicionales. Las " r1 " y " r3 ", son campos de bits que muestran la velocidad máxima de transmisión de los comandos AT. Si en " r1 " un bit será a 1, el módem soporta una determinada velocidad en el envío de comandos, si el bit está a 0, es que no está soportado. En " r3 " los bit indican que velocidad será permitida en la operación síncrona en línea.

Para conocer el significado exacto de las palabras " a " y " b ", consultar la siguiente tabla:

Palabra " a "

Cada caracter que aparece después de la letra " a ", es un nibble y representa a un grupo de 4 bits de la siguiente forma (solo se explican las operaciones documentadas):

a D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 D15 D16

D3

Bit 3: módem basado en comandos SM1200FE Bit 2: módem basado en comandos SM2400 Bit 1: soporta comandos &J

Bit 0: soporta comandos &L

D4

Bit 3: soporta AutoSync ( &Q4 )

D5

Bit 3: módem interno Bit 2: módem externo

Bit 1: soporta comandos &H0 - &H4 Bit 0: soporta comandos &10 - &14

D7

Bit 3: soporta V22 a 1200 bps Bit 2: soporta Bell 212A

(11)

D8

Bit 3: soporta V.23 1200xmt/75rcv Bit 2: soporta V.23 1200half dúplex Bit 1: soporta V.23 75xmt/1200rcv Bit 0: soporta V.23 75xmt/600rcv

D9

Bit 3: soporta V.21 100/300

Bit 2: soporta ASB ( &Q6 ) en V.23 75xmt/600rcv Bit 1: soporta ASB ( &Q6 ) en V.23 600xmt/75rcv Bit 0: soporta V.23 600xmt/75rcv

D10

Bit 2: soporta V.22bis a 2400 bps Bit 1: soporta V.27ter a 2400 bps Bit 0: soporta V.27ter a 4800 bps

D11

Bit 3: soporta V.32 full dúplex a 4800 bps Bit 2: soporta V:32 half dúplex a 4800 bps Bit 1: reservado

Bit 0: soporta V.29 half dúplex a 4800 bps

D12

Bit 3: soporta V.29 half dúplex a 7200 bps Bit 2: soporta V.32 full dúplex a 9600 bps Bit 1: soporta V.32 half dúplex a 9600 bps Bit 0: reservado

D13

Bit 3: soporta V.29 half dúplex a 9600 bps Bit 2: soporta Bell 103 110/300 bps

D15

Bit 1: soporta S95 bit 5, código de resultado COMPRESIÓN Bit 0: soporta S95 bit a, código de resultado AUTOSTREAM

D16

Bit 3: soporta S95 bit 3, código de resultado PROOCOL Bit 2: soporta S95 bit 2, código de resultado CARRIER Bit 1: soporta S95 bit 1, código de resultado CONNECT/ARQ Bit 0: soporta S95 bit 0, código de resultado CONNECT XXXX

Palabra " b "

De la misma forma que la palabra " a ": b D1 D2 D3 D4 D5 D6 D7 D8 D9

D1

(12)

Bit 0: soporta LAPB

D2

Bit 3: reservado Bit 2: soporta MNP5 Bit 1: soporta V.42 bis

Bit 0: soporta compresión a través de una red X.25

D3/D4

Combinados indican el número de canales AutoStream del tipo A que soportan. Se utiliza la fórmula ( D3*16 + D4 ). Un valor cero indica que no soporta AutoStream.

ATLn. Control del volumen del altavoz ( Speaker Volumen ) L0/1 Volumen mínimo

L2 Volumen medio L3 Volumen máximo

ATMn. Sonido en el altavoz ( Monitor Speaker ) M0 Sonido siempre desconectado.

M1 Sonido conectado hasta detectar portadora. M2 Sonido siempre conectado.

M3 Sonido desconectado mientras se marca, conectado durante la espera de respuesta y desconectado al recibir portadora.

ATNn. Opciones de negociación en la conexión ( Negociation of handshake )

Indica los pasos a seguir en la negociación de una conexión. Se utiliza cuando se requiere un protocolo y/o una velocidad en particular en la conexión. Se puede seleccionar protocolos simétricos y asimétricos. Las opciones soportadas por este comando pueden variar de modo significativo de acuerdo a los standard de cada país.

N0 Llamando o contestando: solo conecta en el standard especificado en el registro S37 y el comando B.

N1/2/3/4 Llamado: activa la auto-detección y permite concectar a cualquier velocidad soportada por ambos módems.

ATOn. Retorno a En Línea ( on-line state )

O0 Si el modo está en modo de comandos, pasa a modo de datos. O1 Pasa a modo de datos, originando un retroceso en su velocidad.

ATP. Activa marcación por pulsos

Prepara al módem para que cualquier futura marcación sea por pulsos, sin necesidad de especificar en la cadena de llamada un " P ".

ATQn. Control de los Códigos de Resultado ( Result Code Display ) Determina cuando el módem envía los Códigos de Resultado al DTE. Q0 Código de Resultado permitido.

Q1 Código de Resultado anulado.

(13)

Ing. Rubén E. Gómez Pág. 13 de 17 04/06/05 ATSr=n. Direcciona o activa un Registro

Direcciona o prepara el registro r para operaciones sucesivas con registros en las que no se indica un número determinado.

Sr = n Escribir en un registro.

Escribe el valor n en el registro r como un número decimal de tres dígitos. Si no se especifica valor para n se escribe un 0 en el registro.

Sr. Leer el contenido de un registro.

Devuelve el contenido del registro r como un número decimal de tres dígitos. Si no se especifica valor para r, se usa la dirección del último comando Sr. Cuando se inicializa el módem la dirección por defecto es S0.

ATT. Activa Marcación por tonos.

Prepara al módem para que cualquier futura marcación sea por tonos, sin necesidad de especificar en la cadena de llamada una “T”.

ATV. Formato de los Códigos de Resultado. V0 Código de resultado en forma numérica. V1 Código de resultado en texto Ingles.

ATWn. Información sobre la Negación de Protocolos ( Negotiation Progress Reporting ).

Funciona en conjunción con el registro S95, y determina que tipo de Códigos de Resultado aparecerán en la conexión.

W0 CONNECT indica velocidad, y si S95 = 0, inhibe todos los códigos adicionales.

W1 CONNECT indica velocidad, y si S95 = 0, permite códigos de CARRIER y PROTOCOL. W2 CONNECT indica velocidad, y si S95 = 0, inhibe todos los códigos extendidos.

ATX. Opciones de Resultados durante la Llamada ( Call Progress Options ).

X0 X1 X2 X3 X4 Mensaje de Conexión Parcial Total Total Total Total Monitor del tono de Marcación No No Si No Si Monitor del tono de ocupado No No No Si Si

El mensaje de conexión parcial consiste en solo CONNECT, el total contiene CONNECT XXXX.

ATYn. Activa o desactiva la Desconexión Larga ( Long Space Disconnect ). Determina si el módem desconecta al recibir un BREAK largo ( 1.6 segundos ). Y0 Desactiva la función.

Y1 Activa la función.

ATZn. Reset por software.

Obliga al módem a colgar, restaura las configuraciones que se almacenaron en la memoria mediante el comando &W, o restaura a los valores de fábrica los parámetros que no se almacenan con el comando &W. Cualquier comando detrás de Z se ignorara.

Z0 Resetea el módem y carga la configuración 0 ( &W0 ). Z1 Resetea el módem y carga la configuración 1 ( &W1 ).

(14)

Estos comandos se nomenclan con el prefijo AT seguido del símbolo "&". Algunos ejemplos son:

AT&Cn. Opciones para la Detección del Carrier ( DCD Options ).

&C0 Mantiene activo el estado del DCD, Independientemente del estado del módem remoto. &C1 Utiliza el estado actual del carrier del módem remoto para el DCD.

AT&D. Opciones para DTR (Data Terminal Ready Options ).

Indica la operación a realizar por el módem cuando la señal se detecta. El efecto de una pérdida de la señal DTR depende de los valores de los comandos &D y &Q. Las distintas opciones posibles son:

1- El módem desconecta y manda un código OK.

2- El módem pasa a modos de comandos si esta en modo de datos y envía un código OK.

3- El módem desconecta, manda un OK y desactiva la contestación automática mientras el DTR esta desactivado.

4- El módem se resetea en caliente.

&D0 &D1 &D2 &D3

&Q0 Nada 2 3 4

&Q1 1 2 3 4

&Q2 3 3 3 3

&Q3 3 3 3 3

&Q4 1 2 3 4

AT&F. Carga configuración de fabrica ( Recall Factory Profile).

Repone todos los parámetros considerados por el fabricante por defecto, desde ROM a RAM (configuración activa). Para saber cuales son, se debe consultar el libro que acompaña al módem.

AT&G. Activa Tono Guarda (Guard Tone ).

En los módems modernos solo se implementa por compatibilidad, controla la generación de tonos guardas para trasmiciones con el protocolo V22 o V22bis.

&G0 Desactivado. &G1 Activado.

AT&Jn. de Jack utilizado (Jack Type Selection).

Aquí se indica el tipo de conector utilizado en el módem ( Jack ). &j0 Jack Tipo RJ11, RJ45 o RJ45S.

&j1 Jack tipo RJ12 o RJ13.

AT&Kn . Control del flujo de datos ( Local Flow Control ).

Este comando determina el método de control de flujo local a usar cuando el módem esta en el modo de control de errores o en el modo asíncrono.

&K0 Desactiva el control de flujo &K1/3 Activa control RTS/CTS. &K2/4 Activa control XON/XOFF.

&K5 Activa control transparente XON/XOFF.

AT&Ln. Tipo de Línea ( Line Type Selection ). Indica el tipo de línea telefonica utilizada.

(15)

Ing. Rubén E. Gómez Pág. 15 de 17 04/06/05 AT&Qn. Modo de Comunicación ( Communications Mode ).

Determina la manera en que se reciben y transmiten datos cuando el módem se encuentra on-line. Básicamente, existen tres modos de comunicación: síncrona, asíncrona y de corrección de errores.

&Q0 Modo asíncrono. &Q1 Modo síncrono 1. &Q2 Modo síncrono 2. &Q3 Modo síncrono 3. &Q5 Corrección de errores. &Q6 Modo asíncrono con buffer.

&Q8 Intenta una conexión MNP y después una normal.

&Q9 Intenta una conexión V42 bis, después una V42 y por último una normal.

AT&Rn. Opciones RTS/CTS.

Indica el estado de la señal CTS en el modo síncrono.

&R0 El CTS sigue al RTS mientras el módem este en on-line y mantiene el retardo en el cambio CTS a RTS especificado el registro S26.

&R1 Se ignora el RTS; el CTS se mantiene activado a no ser que &K1/3 este seleccionado.

AT&Sn. Opciones DSR.

Este comando determina si el circuito DSR ( pin 6 del puerto serie ) se mantiene siempre activo o sigue las especificaciones del EIA 232-D

&S0 DSR siempre activo.

&S1 DSR opera según las especificaciones del EIA 232-D.

AT&Tn. Comprobación y diagnostico.

Mediante este comando se pueden realizar diversas pruebas de testo y diagnostico del módem. Para poder utilizarlo se debe estar en modo de comandos y en modo asíncrono directo. Se pueden comprobar tanto los procesos digitales como los analógicos. Los test permanecen activos durante el tiempo especificado por el registro S18, si este registro esta en 0, los test se detendrán mediante el comando &T0. La mayoría de las pruebas son acordes a la norma CCITT V.54.

&T0 Termina cualquier test que se este realizando. &T1 Inicia un bucle local analógico.

&T3 Inicia un bucle remoto digital localmente.

&T4 Concede un bucle digital remoto si es solicitado por el módem remoto. &T5 Niega un bucle digital remoto si es solicitado por el módem remoto. &T6 Inicia un bucle digital remoto con el módem remoto.

&T7 Inicia un bucle digital remoto con auto comprobación. &T8 Inicia un bucle local analógico con auto comprobación.

AT&V. Visualizar las Configuraciones del Módem ( View Configurations Profiles ).

Muestra la configuración activa actual, las dos configuraciones en RAM no volátil y los números de teléfono almacenados. Muestra tanto los comandos como el estado de los registros S.

AT&Wn. Guardar la Configuración Activa en RAM No Volátil.

&W0 Escribe la configuración activa actual en la memoria RAM no volátil 0. &W1 Escribe la configuración activa actual en la memoria RAM no volátil 1.

AT&Xn. Selección del Reloj ( Temporizador ) a utilizar ( Symchronous Transmit Clock Sourse ). Selecciona el reloj ( timer ) a utilizar como referencia en las transmisiones sínronas.

&X0 Selecciona el temporizador interno del propio módem.

(16)

&X2 El módem extrae el temporizador de la señal portadora que recibe.

AT&Yn. Indicar la Configuración por Defecto ( Default Profile ). &Y0 Utilizar la configuración 0 por defecto en el arranque. &Y1 Utilizar la configuración 1 por defecto en el arranque.

AT&Zn = x Almacena un Número de Teléfono.

Este comando almacena un número de teléfono o completas cadenas de marcación ( incluyendo los comandos necesarios ) en una de las memorias RAM no volátiles del módem especificas para ello. Ejemplo: el comando AT&Z1 = 5553322I almacena el número de teléfono 5553322 en la memoria 1 para después utilizarlo mediante el comando: ATDS = 1I.

• Bibliografía: U.D.1. - Tom Sheldon (Enciclopedia de Redes) - Manual Módem Motorola V.3200

• Referencias URL: - (http://www.hayes.com)

1.4 – Conexión a un servidor de acceso a Internet

• Configuración completa (hardware y software) necesaria para la conexión desde un PC, vía un módem externo, a la red telefónica, para el acceso a servidores de información remotos, como es el caso de su conexión actual a Internet.

Descripción del hardware:

1. El PC deberá reunir las capacidades mínimas para correr los programas de comunicaciones con las aplicaciones que se desea utilizar simultáneamente:

- procesador, controladores de periféricos y UART adecuados.

- disponer de suficiente capacidad de memoria RAM y espacio en disco rígido.

- disponer de un puerto serie libre (usualmente estándar RS232C, conector DB9 o DB25)

2. Se deberá disponer de un módem (externo según lo requerido) que reúna las siguientes características mínimas:

- Apto para transmisión sobre RTC de la calidad que se disponga.

(17)

- interfaz digital con mismo protocolo de nivel físico que el módem (estándar RS232C).

- cable de interconexión adecuado. Usualmente DB9/DB25 (hembra) lado PC y DB25 (macho) lado módem.

- capacidad de diálogo bajo comandos AT Hayes.

Descripción del software:

1. Un sistema operativo adecuado, preferentemente tipo multitarea a efectos de permitir la operación simultánea de las aplicaciones del usuario con las específicas de comunicaciones.

2. Un programa de comunicaciones, que debe ser apto para las capacidades del procesador y sistema operativo del PC. Deberá tener las capacidades de:

- control del módem (comandos AT Hayes) con capacidad mínima de marcado, control del estado de las comunicaciones y del flujo de la información.

- emulación de la más amplia variedad de terminales (ANSI, VT100, VT220, IBM 3270, etc)

- disponibilidad de variados protocolos de comunicaciones de acceso a redes, enlace y transporte (PPP, SLIP, UDP, TCP/IP, IPX, etc), de transferencia de ficheros (X/Y/Zmodem, Kermit, FTP, etc) y de comando remoto (Telnet, , etc.).
