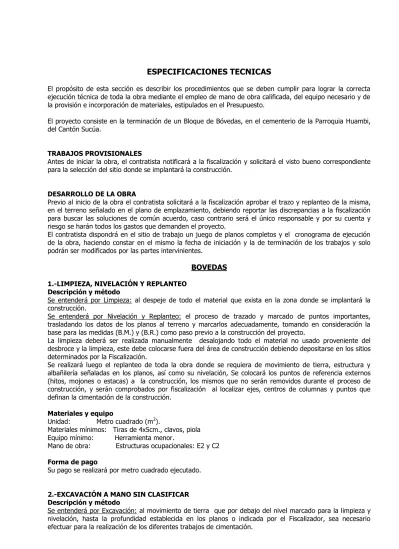

ESPECIFICACIONES TECNICAS
El propósito de esta sección es describir los procedimientos que se deben cumplir para lograr la correcta ejecución técnica de toda la obra mediante el empleo de mano de obra calificada, del equipo necesario y de la provisión e incorporación de materiales, estipulados en el Presupuesto.
El proyecto consiste en la terminación de un Bloque de Bóvedas, en el cementerio de la Parroquia Huambi, del Cantón Sucúa.
TRABAJOS PROVISIONALES
Antes de iniciar la obra, el contratista notificará a la fiscalización y solicitará el visto bueno correspondiente para la selección del sitio donde se implantará la construcción.
DESARROLLO DE LA OBRA
Previo al inicio de la obra el contratista solicitará a la fiscalización aprobar el trazo y replanteo de la misma, en el terreno señalado en el plano de emplazamiento, debiendo reportar las discrepancias a la fiscalización para buscar las soluciones de común acuerdo, caso contrario será el único responsable y por su cuenta y riesgo se harán todos los gastos que demanden el proyecto.
El contratista dispondrá en el sitio de trabajo un juego de planos completos y el cronograma de ejecución de la obra, haciendo constar en el mismo la fecha de iniciación y la de terminación de los trabajos y solo podrán ser modificados por las partes intervinientes.
BOVEDAS
1.-LIMPIEZA, NIVELACIÓN Y REPLANTEO Descripción y método
Se entenderá por Limpieza: al despeje de todo el material que exista en la zona donde se implantará la construcción.
Se entenderá por Nivelación y Replanteo: el proceso de trazado y marcado de puntos importantes, trasladando los datos de los planos al terreno y marcarlos adecuadamente, tomando en consideración la base para las medidas (B.M.) y (B.R.) como paso previo a la construcción del proyecto.
La limpieza deberá ser realizada manualmente desalojando todo el material no usado proveniente del desbroce y la limpieza, este debe colocarse fuera del área de construcción debiendo depositarse en los sitios determinados por la Fiscalización.
Se realizará luego el replanteo de toda la obra donde se requiera de movimiento de tierra, estructura y albañilería señaladas en los planos, así como su nivelación, Se colocará los puntos de referencia externos (hitos, mojones o estacas) a la construcción, los mismos que no serán removidos durante el proceso de construcción, y serán comprobados por fiscalización al localizar ejes, centros de columnas y puntos que definan la cimentación de la construcción.
Materiales y equipo
Unidad: Metro cuadrado (m2).
Materiales mínimos: Tiras de 4x5cm., clavos, piola Equipo mínimo: Herramienta menor.
Mano de obra: Estructuras ocupacionales: E2 y C2 Forma de pago
Su pago se realizará por metro cuadrado ejecutado. 2.-EXCAVACIÓN A MANO SIN CLASIFICAR Descripción y método
Se entenderá por Excavación: al movimiento de tierra que por debajo del nivel marcado para la limpieza y nivelación, hasta la profundidad establecida en los planos o indicada por el Fiscalizador, sea necesario efectuar para la realización de los diferentes trabajos de cimentación.
Las excavaciones deberán ejecutarse en la forma y con las medidas necesarias para construir satisfactoriamente las diversas estructuras. Los costados de las excavaciones deberán quedar perfectamente verticales y el fondo limpio, libre de los escombros y nivelados correctamente.
Cuando por razón de la profundidad de las excavaciones o por la consistencia del suelo puedan presentarse derrumbes o deslizamientos, se construirán entibados a fin de evitar daños o accidentes.
Cuando sea necesario escalonar la cimentación, deberá tenerse especial cuidado en conservar la nivelación de los fondos. La altura de los escalones no deberá ser superior a la altura fijada para los cimientos con el fin de poder traslapar perfectamente las diferentes secciones en una longitud no inferior a la altura del cimiento especificado.
El contratista deberá tomar las precauciones necesarias para evitar a toda costa el ingreso de agua en las excavaciones que estuvieren listas para cimentar. De todas maneras si por razones imponderables el terreno se deteriorare por efectos de humedad, se deberán realizar los análisis y estudios necesarios para profundizar los niveles de la cimentación.
Materiales y equipo Unidad: Metro cúbico (m³). Equipo mínimo: Herramienta menor.
Mano de obra: La mínima calificada: Estructuras ocupacionales E2 y D2. Forma de pago
Su pago se realizará por metro cúbico ejecutado. 3.-REPLANTILLO DE PIEDRA E=20cm Descripción y método
Como se establece en el proyecto, la capa inferior soportante del plinto, las áreas donde se colocará contrapiso y las áreas destinadas a la acera, deben llegar hasta el nivel de cota establecido en los planos, ya sea en corte o terraplén y se formará con material pétreo (piedras).
La colocación de este replantillo de piedra se realizará sobre terreno previamente nivelado. La piedra que se utilizará será piedra bola de río, lavada y de un diámetro promedio de 20 cm, con la finalidad de eliminar la mayor parte posible de vacíos se colocará grava gruesa para emporamiento (pachilla)
Los materiales se transportarán desde su origen, del sitio de la obra hasta su lugar de colocación en volquetas que se depositarán en montones y luego serán distribuidos sobre el suelo natural previamente desbrozado y despejado
Materiales y equipo
Unidad: Metro cuadrado (m²).
Materiales mínimos: Piedra bola de diámetro 20cm promedio, material granular pachilla Equipo mínimo: Herramienta menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2 y D2 Forma de pago
Su pago se realizará por metro cuadrado ejecutado. 4.-HORMIGÓN CICLÓPEO
Descripción y método
Este rubro es el hormigón simple con piedras y/o cantos, generalmente de baja resistencia, utilizado como la base de apoyo de las cadenas. El hormigón cumplirá con lo indicado en la presente especificación técnica. Los Niveles y cotas de fundación serán los determinados en los planos del proyecto
Este hormigón estará conformado por el 60% de hormigón simple y el 40% de piedra de preferencia angular, cumpliendo una resistencia a la rotura de f’c= 180 kg/cm² con una dosificación volumétrica 1:2:4 de cemento, arena y grava. Estará construido con material pétreo limpio (piedra) debidamente clasificada, cuidando que su diámetro máximo no sea mayor a 15 cm.
Materiales y equipo
Unidad: Metro cubico (m³).
Materiales mínimos: Cemento, Piedra bola, Arena, Grava Triturada, Tabla de encofrado, Tiras de 4x5cm, Clavos.
Equipo mínimo: Herramienta menor,
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
Su pago se realizará por metro cúbico ejecutado.
5.-HORMIGON SIMPLE DE 210 kg/cm² EN PLINTOS. Descripción y método
Este rubro consistirá en la construcción de plintos de hormigón simple para la batería sanitaria, de conformidad con las alineaciones, dimensiones y las secciones típicas indicadas en los planos y de acuerdo con estas especificaciones.
Ya colocada la armadura del plinto se procederá a fundir con el hormigón simple el cual cumplirá una resistencia a la compresión de 210 kg/cm² a los 28 días, con una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada), con armadura de hierros de 12 mm, el hormigón deberá ser vaciado o colocado sobre la base preparada, esparcido y consolidado al espesor requerido. Todo el hormigón deberá ser apisonado y vibrado superficialmente para eliminar todos los vacíos y deberá ser taqueado a fin de que el mortero suba a la superficie, después de lo cual se le dará un acabado alisado con una paleta de madera. El fiscalizador podrá exigir al contratista la reconstrucción de los plintos mal alineados o desplomados.
Materiales y equipo
Unidad: Metro cubico (m³).
Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante Equipo mínimo: Concretera, Vibrador y Herramienta Menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
Su pago se realizará por metro cúbico ejecutado.
6.-HORMIGON SIMPLE DE 210 kg/cm² EN CADENAS Descripción y método
El objetivo de este rubro es la construcción de las cadenas de hormigón, o vigas de amarre de la cimentación, especificados en los planos estructurales del proyecto. Incluye el proceso de fabricación, vertido y curado del hormigón.
Luego de colocada la armadura de las cadenas, se procederá a la fundición de éstas con hormigón simple, el cual tendrá una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada) y una resistencia de 210 kg/cm2 a los 28 días. Este hormigón irá colocado en los niveles y dimensiones especificados en los planos. El fiscalizador podrá exigir al contratista la reconstrucción de las cadenas mal alineadas o desplomadas, así como de cualquier elemento estructural que presente fallas constructivas. Para evitar éstos errores constructivos, el contratista deberá revisar que los encofrados estén debidamente apuntalados para evitar deslizamientos.
Respetando el tiempo mínimo para el desencofrado, se cuidará de no provocar daños y desprendimientos en las aristas de la cadena fundida, y de existir se procederá a cubrir las fallas en forma inmediata, por medio de un mortero de similar características al hormigón utilizado. Fiscalización aprobará o rechazará la entrega del rubro concluido, que se sujetará a los resultados de las pruebas de laboratorio y de campo; así como las tolerancias y condiciones en las que se hace dicha entrega.
Materiales y equipo
Unidad: Metro cubico (m³).
Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante, Tabla de encofrado, Tiras de 4x5cm, Clavos.
Equipo mínimo: Concretera, Vibrador y Herramienta Menor
Forma de pago
Su pago se realizará por metro cúbico ejecutado.
7.-HORMIGON SIMPLE DE 210 kg/cm² EN COLUMNETAS Descripción y método
Es el hormigón de resistencia a la compresión de f´c= 210 Kg/cm2 a los 28 días, utilizado como base de la estructura y que si requiere el uso de encofrados, incluye el proceso de fabricación, vertido y curado del hormigón.
Luego de colocadas las armaduras de columnas, se procederá a la fundición de éstas con hormigón simple, el cual tendrá una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada) Este hormigón irá colocado en los niveles y dimensiones especificados en los planos. El fiscalizador podrá exigir al contratista la reconstrucción de las columnas mal alineadas o desplomadas, así como de cualquier elemento estructural que presente fallas constructivas. Para evitar éstos errores constructivos, el contratista deberá revisar que los encofrados estén debidamente apuntalados para evitar deslizamientos.
Respetando el tiempo mínimo para el desencofrado, se cuidará de no provocar daños y desprendimientos en las aristas de la columna fundida, y de existir se procederá a cubrir las fallas en forma inmediata, por medio de un mortero de similar características al hormigón utilizado. Fiscalización aprobará o rechazará la entrega del rubro concluido, que se sujetará a los resultados de las pruebas de laboratorio y de campo; así como las tolerancias y condiciones en las que se hace dicha entrega.
Materiales y equipo
Unidad: Metro cubico (m³).
Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante, Tabla de encofrado, Tiras de 4x5cm, Caña guadua, Clavos.
Equipo mínimo: Concretera, Vibrador y Herramienta Menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
Su pago se realizará por metro cúbico ejecutado.
8.-HORMIGON SIMPLE DE 210 kg/cm² EN VIGUETAS Descripción y método
Es el hormigón de resistencia a la compresión de f´c= 210 Kg/cm2 a los 28 días, utilizado como base de la estructura y que si requiere el uso de encofrados, incluye el proceso de fabricación, vertido y curado del hormigón.
Luego de colocadas la armadura de las vigas, se procederá a la fundición de éstas con hormigón simple, el cual tendrá una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada) Este hormigón irá colocado en los niveles y dimensiones especificados en los planos. El fiscalizador podrá exigir al contratista la reconstrucción de vigas mal alineadas o desplomadas, así como de cualquier elemento estructural que presente fallas constructivas. Para evitar éstos errores constructivos, el contratista deberá revisar que los encofrados estén debidamente apuntalados para evitar deslizamientos.
Respetando el tiempo mínimo para el desencofrado, se cuidará de no provocar daños y desprendimientos en las aristas de la viga fundida, y de existir se procederá a cubrir las fallas en forma inmediata, por medio de un mortero de similar características al hormigón utilizado. Fiscalización aprobará o rechazará la entrega del rubro concluido, que se sujetará a los resultados de las pruebas de laboratorio y de campo; así como las tolerancias y condiciones en las que se hace dicha entrega.
Materiales y equipo
Unidad: Metro cubico (m³).
Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante, Tabla de encofrado, Tiras de 4x5cm, Caña guadua, Clavos.
Equipo mínimo: Concretera, Vibrador y Herramienta Menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
9.-HORMIGON SIMPLE DE 210 kg/cm² EN LOSETA Descripción y método
Es el hormigón de resistencia a la compresión de f´c= 210 Kg/cm2 a los 28 días, utilizado como base de la estructura y que si requiere el uso de encofrados, incluye el proceso de fabricación, vertido y curado del hormigón.
Luego de colocadas la armadura de las vigas, se procederá a la fundición de éstas con hormigón simple, el cual tendrá una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada) Este hormigón irá colocado en los niveles y dimensiones especificados en los planos. El fiscalizador podrá exigir al contratista la reconstrucción de vigas mal alineadas o desplomadas, así como de cualquier elemento estructural que presente fallas constructivas. Para evitar éstos errores constructivos, el contratista deberá revisar que los encofrados estén debidamente apuntalados para evitar deslizamientos.
Respetando el tiempo mínimo para el desencofrado, se cuidará de no provocar daños y desprendimientos en las aristas de la viga fundida, y de existir se procederá a cubrir las fallas en forma inmediata, por medio de un mortero de similar características al hormigón utilizado. Fiscalización aprobará o rechazará la entrega del rubro concluido, que se sujetará a los resultados de las pruebas de laboratorio y de campo; así como las tolerancias y condiciones en las que se hace dicha entrega.
Materiales y equipo
Unidad: Metro cubico (m³).
Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante, Tabla de encofrado, Tiras de 4x5cm, Clavos, Caña guadua.
Equipo mínimo: Concretera, Vibrador y Herramienta Menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
Su pago se realizará por metro cúbico ejecutado.
10.-SUM.-INST. DE MALLA ELECTROSOLDADA DE 15x15cm, D=4MM, EN LOSETA DE CUBIERTA Descripción y método
En este rubro se ejecutaran las operaciones necesarias para suministrar y colocar malla electrosoldada, de acuerdo a como se indica en el plano, esta malla que cumple la función de retracción de fraguado, para evitar agrietamientos o fisuras.
La malla utilizada estará libre de toda suciedad, escamas sueltas, pintura, herrumbre u otra sustancia que perjudique la adherencia con el hormigón, compuesta de barras de acero corrugadas d=4mm, longitudinales y transversales, que se cruzan en forma cuadrada, (15x15) cm estando las mismas soldadas en todas sus intersecciones y una resistencia a la fluencia fy=4200 kg/cm, colocadas en sitio y revisadas en obra y las indicaciones dadas por fiscalización
Materiales y equipo
Unidad: Metro cuadrado (m²).
Materiales mínimos: Malla electrosoldada de 15x15cm ф=4mm Equipo mínimo: Herramienta menor
Mano de obra: La mínima calificada: Estructuras Ocupacionales: E2 y C2 Forma de pago
Se pagará por metro cuadrado.
11.-ACERO DE REFUERZO HASTA 14mm Descripción y método
En este rubro se ejecutaran las operaciones necesarias para cortar, doblar, conformar ganchos, y colocar el acero de refuerzo longitudinal y transversal que se requiere en la conformación de elementos de hormigón armado. Se usarán varillas corrugadas de fabricación nacional y/o extranjera de sección redonda medida en milímetros; y una resistencia a la fluencia fy=4200 kg/cm² y con diámetros y dimensiones que se indiquen en las planillas de hierro y planos estructurales revisados en obra y las indicaciones dadas por el calculista y/o la fiscalización
El acero utilizado estará libre de toda suciedad, escamas sueltas, pintura, herrumbre u otra sustancia que perjudique la adherencia con el hormigón. Se agrupará el acero preparado, por marcas, con identificación de su diámetro y del elemento estructural al que corresponde
La disposición de las armaduras serán mantenidas firmes y seguras en las posiciones que los planos estructurales, tal como se indican y no se admitirán cambios en la sección de la varillas por ningún concepto, salvo que algunas secciones hayan sido retiradas del mercado, en éstos casos se reemplazarán por la sección inmediata superior.
En lo que se refiere a los empalmes y traslapes, éstos se efectuarán como indican los planos y siempre evitando que su localización sea en puntos de máximo esfuerzo de tensión.
Conforme al orden de ejecución de la estructura, se colocará y armadura el acero de refuerzo, cuidando siempre de ubicar y asegurar el requerido para etapas posteriores, antes de los hormigonados de las etapas previas.
Se tendrá especial cuidado en el control del espaciamiento mínimo entre varillas, en la distribución de estribos y en el orden de colocación en los lugares de cruces entre vigas y columnas. Igualmente deberá verificarse en la distribución y colocación de estribos, que los ganchos de estos, se ubiquen en forma alternada.
En todos los elementos terminados, se controlará los niveles y plomos de la armadura y la colocación de separadores, sillas y demás auxiliares para la fijación y conservación de la posición del hierro y el cumplimiento de los recubrimientos mínimos del hormigón.
En general, para todo elemento de hormigón armado, se asegurará con alambre galvanizado todos los cruces de varilla, los que quedarán sujetos firmemente, hasta el vaciado del hormigón
Materiales y equipo
Unidad: Kilogramo (kg).
Materiales mínimos: Acero de refuerzo, alambre de amarre Equipo mínimo: Herramienta menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2 y D2 Forma de pago
La medición será de acuerdo a la cantidad efectiva ejecutada y colocada en obra, la que se verificará por marcas, previo a la colocación del hormigón. Su pago será por kilogramo
12.-HORMIGON SIMPLE DE 210 kg/cm² EN CONTRAPISO e=6cm Descripción y método
Es el hormigón de determinada resistencia, utilizado como base de la estructura y que si requiere el uso de encofrados, incluye el proceso de fabricación, vertido y curado del hormigón.
Procedimiento:
Previamente Fiscalización aprobará la colocación del acero de refuerzo e indicará que se puede iniciar con el hormigonado. Se deberá realizar un trazado de niveles y colocación de guías que permitan una fácil determinación del espesor proyectado. Verificado el cumplimiento de los requerimientos previos, con el hormigón elaborado en obra o premezclado, se procederá a colocar en capas de espesor que permitan un fácil y adecuado vibrado y compactación del hormigón que se va vertiendo.
El hormigón debe cumplir la resistencia a la compresión de f`c = 210kg/cm2 a los 28 días. Fiscalización aprobará el tipo, dosificación, instrucciones y recomendaciones al utilizar aditivos.
Previo al inicio de la construcción el diseño del hormigón elaborado en laboratorio deberá tener el visto bueno y aprobación de fiscalización.
Es el hormigón consistirá de agregados finos (arena gruesa), agregados gruesos (grava triturada ¾”) y agua potable, mezclados de acuerdo a una proporción.
Previamente Fiscalización aprobará la colocación del acero de refuerzo e indicará que se puede iniciar con el hormigonado.
El trabajo incluye la preparación y control de hormigón vaciado en el lugar, o premezclado, según se requiera.
Las disposiciones generales de estas especificaciones se aplican a todo el trabajo incluido bajo esta sección. Materiales y equipo
Unidad: Metro cuadrado (m2).
Equipo mínimo: Concretera, Vibrador y Herramienta Menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
Su pago se realizará por metro cuadrado ejecutado.
13.-MAMPOSTERIA DE LADRILLO e=10cm, con mortero 1:4 Descripción y método
Es la construcción de muros continuos, compuestos por unidades de ladrillos de arcilla cocida elaborados manualmente, y ligados artesanalmente mediante mortero.
El objetivo de éste rubro es el disponer de paredes divisorias y delimitantes de espacios definidos así como cerramiento perimetral del área cuya ejecución se defina en planos y los requeridos en obra.
Se inicia con la colocación de una capa de mortero sobre la base rugosa que va a soportar la mampostería, la que deberá estar libre de sedimentos, agregados sueltos, polvo u otra causa que impida la perfecta adherencia del mortero, para continuar con la colocación de la primera hilera de ladrillos. Las capas de mortero, que no podrán tener un espesor inferior a 10mm, se colocará en las bases y cantos de los ladrillos para lograr que el mortero siempre se encuentre a presión, y no permitir el relleno de las juntas verticales desde arriba.
Durante la ejecución del rubro, se realizará el retiro y limpieza de la rebaba de mortero que se produce en la unión de ladrillos. Las paredes deberán protegerse de la lluvia, dentro de las 48 horas posteriores a su culminación. Si bien no es necesario un mantenimiento de éste rubro, el constructor garantizará la correcta elaboración de la mampostería hasta el momento de la entrega de obra.
Los bloques a utilizarse serán huecos, de masa homogénea, prensados, sin grietas, de forma regular, tamaño uniforme y bien compactados. Las paredes deberán construirse perfectamente trabadas, las hiladas serán horizontales y aplomadas en toda su extensión, el mortero a utilizarse será (cemento-arena) en una dosificación volumétrica 1:4
Una vez concluida la mampostería, la Fiscalización efectuará la última verificación de que éstas se encuentran perfectamente aplomadas, niveladas y en las dimensiones previstas en planos.
Materiales y equipo
Unidad: Metro cuadrado (m²)
Materiales mínimos: Ladrillo de dimensión 10x20x40cm, Cemento, Arena Equipo mínimo: Herramienta menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
La medición será de acuerdo a la cantidad efectiva ejecutada en obra, su pago será por metro cuadrado. 14.-ENLUCIDO VERTICAL
Descripción y método
El trabajo comprende un enlucido de una capa de mortero cemento-arena proporción 1:3, en superficies verticales de ancho mayor a 40 cm.
En general todo el enlucido de mortero se aplicará en varias capas hasta conseguir una superficie homogénea de un espesor total máximo de 15mm. Cuando sea necesario se emparejará cualquier irregularidad del trabajo de albañilería aplicando una capa de base antes del enlucido final.
Limpiar y humedecer las superficies de albañilería y hormigón antes de aplicar enlucidos. Estas superficies serán ásperas y de ser necesario martilladas, como para prever la adherencia debida.
Materiales y equipo
Unidad: Metro cuadrado (m²) Materiales mínimos: Cemento, arena fina y agua Equipo mínimo: Herramienta menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
15.-ENLUCIDO HORIZONTAL Descripción y método
El trabajo comprende un enlucido de una capa de mortero cemento-arena proporción 1:3, en superficies horizontales de ancho mayor a 40 cm.
En general todo el enlucido de mortero se aplicará en varias capas hasta conseguir una superficie homogénea de un espesor total máximo de 15mm. Cuando sea necesario se emparejará cualquier irregularidad del trabajo de albañilería aplicando una capa de base antes del enlucido final.
Limpiar y humedecer las superficies de albañilería y hormigón antes de aplicar enlucidos. Estas superficies serán ásperas y de ser necesario martilladas, como para prever la adherencia debida.
Materiales y equipo
Unidad: Metro cuadrado (m²) Materiales mínimos: Cemento, arena fina y agua Equipo mínimo: Herramienta menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
La medición será de acuerdo a la cantidad real ejecutada en obra. Su pago será por metro cuadrado. 16.-ENLUCIDO DE FAJAS
Descripción y método
Se entiende por enlucido de fajas al estucado de las uniones o aristas que abarcan una sección de ancho hasta de 40cm y el trabajo comprende un enlucido de una capa de mortero cemento-arena proporción 1:3, para luego colocarse en todas las superficies de albañilería y concreto de columnas, vigas y dinteles que estén expuestos a la visita de este rubro
En general todo el enlucido de mortero se aplicará en varias capas hasta conseguir una superficie homogénea de un espesor total máximo de 15mm. Cuando sea necesario se emparejará cualquier irregularidad del trabajo de enlucido. La Fiscalización aprobará la ejecución del rubro así como los materiales utilizados a satisfacción de la entidad contratante
Materiales y equipo
Unidad: Metro (m)
Materiales mínimos: Cemento, arena, agua Equipo mínimo: Herramienta menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
La medición será de acuerdo a la cantidad real ejecutada en obra. Su pago será por metro lineal. 17.-ENLUCIDO DECORATIVO
Descripción y método
El trabajo comprende un enlucido de una capa de mortero cemento-arena proporción 1:3. Este enlucido llevará un detalle decorativo, consistirá en líneas (ranuras) verticales y horizontales en los dos sentidos, distribuidas como se indica en el plano.
En general todo el enlucido de mortero se aplicará en varias capas hasta conseguir una superficie homogénea de un espesor total máximo de 15mm. Cuando sea necesario se emparejará cualquier irregularidad del trabajo de albañilería aplicando una capa de base antes del enlucido final.
Limpiar y humedecer las superficies de albañilería y hormigón antes de aplicar enlucidos. Estas superficies serán ásperas y de ser necesario martilladas, como para prever la adherencia debida.
Materiales y equipo
Unidad: Metro cuadrado (m²) Materiales mínimos: Cemento, arena, agua Equipo mínimo: Herramienta menor
Forma de pago
La medición será de acuerdo a la cantidad real ejecutada en obra. Su pago será por metro cuadrado 18.-BLANQUEADO
Descripción y método
Es el revestimiento que se aplica a las paredes, elementos de hormigón y otros interiores y/o exteriores, mediante un fondo blanco. El objetivo de este rubro es el disponer de un recubrimiento final en color blanco, que proporcione un acabado estético y protector de los elementos indicados en planos del proyecto, por la Fiscalización.
El constructor verificará que todos los trabajos previos, tales como enlucidos, empastes, colocación de pisos, instalaciones eléctricas y protecciones en general, se encuentren concluidos. Fiscalización indicará que se puede iniciar con el rubro, cumplidos los requerimientos previos y aprobados los materiales ingresados. La pared deberá estar libre de sedimentos, agregados sueltos, polvo u otra causa que impida la adherencia del blanqueado.
Luego se procederá a la preparación del fondo blanco de dos componentes, el mismo que debe ser aplicado mínimo de 48 horas después de enlucir la pared.
Aprobada la preparación de la superficie y verificada su uniformidad y el cumplimiento de los procedimientos descritos, se aplicará la primera capa de fondo blanco, con rodillo en paredes lisas y con brocha o rodillo en paredes rugosas. Esta capa será aplicada a superficies completas, en tramos uniformes, para permitir un control adecuado de la calidad del trabajo y las observaciones durante el avance del trabajo. Esta capa será uniforme y logrará un tono igual, sin manchas en toda la superficie de trabajo.
Luego de la primera capa del blanqueado, se procederá a aplicar la segunda capa, la que logrará una superficie totalmente uniforme en tono, sin defectos perceptibles a la vista. La Fiscalización realizará la aceptación o rechazo del rubro concluido, verificando las condiciones en las que se entrega el trabajo concluido.
Materiales y equipo
Unidad: Metro cuadrado (m²). Materiales mínimos: fondo blanco 2 componentes Equipo mínimo: Herramienta menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2 y D2 Forma de pago
La medición será de acuerdo a la cantidad real ejecutada en obra. Su pago será por metro cuadrado 19.-SUM.-INST. PARA BAJANTE PARA AALL DE 75mm
Descripción y método
Se refiere a toda instalación para canalizar y desalojar las aguas servidas y lluvias de una edificación, se realiza normalmente para que trabaje a gravedad.
Procedimiento:
El objeto es la ejecución de las tuberías de desagües, con tuberías de PVC reforzado de 7.5 cm (3”)para uso sanitario.
Su instalación puede ser sobrepuesta en ductos verticales de instalaciones o empotrados en paredes, rigiéndose a los planos de instalaciones y a las indicaciones de fiscalización.
La tubería de PVC reforzada para uso sanitario cumplirá con las especificaciones INEN 1374: Tubería plástica. Tubería de PVC para presión.
El constructor presentará los informes de cumplimiento de estas especificaciones, de muestras tomadas del material puesto en obra, o a su vez los certificados del fabricante o lo determinado por la fiscalización. Todas las tuberías serán en sus tamaños originales de fabricación, no se permitirá el ingreso de pedazos o retazos. Las tuberías y accesorios ingresarán con la certificación del fabricante proveedor.
Verificar los recorridos de tuberías a instalarse para evitar interferencias con otras instalaciones, procurando que éstas sean lo más cortas posibles, revisar si las tuberías cruzarán juntas de construcción o elementos estructurales para prever su paso.
Estas tuberías se instalarán en ductos determinados para instalaciones, registrables y de dimensiones que permitan trabajos de mantenimiento o reparación.
Apertura del libro de obra, en el que se registran todos los trabajos ejecutados, las modificaciones o complementaciones, las pruebas realizadas y los resultados obtenidos, las reparaciones y nuevas pruebas. Para la conexión de tubería PVC uso sanitario se utilizará soldadura líquida de PVC previa una limpieza de los extremos a unirse con un solvente limpiador; el pegamento y el limpiador serán aprobados por la fiscalización.
Toda tubería que se instale sobrepuesta será anclada fijamente a las paredes del ducto, cuidando su correcta alineación y nivelación.
Las tuberías que se instalen empotradas en paredes serán aseguradas para conservar su posición exacta y evitar su rotura debido a esfuerzos distintos a su función.
Cuando los bajantes queden empotrados en paredes, de requerirlo, se colocarán mallas de refuerzo para impedir rajaduras posteriores en los sitios de fijación y relleno de las tuberías.
Ejecución y entrega de los “Planos de ejecución” (As Built), planos en los que se determine la forma en que fue ejecutada toda la red de desagües, con todos los detalles para ubicación posterior.
Fiscalización realizará la aceptación o rechazo de la tubería instalada, verificando las condiciones en las que se concluye y entrega el rubro.
Materiales y equipo Unidad: Metro (m).
Materiales mínimos: Tubo de PVC reforzado de 75mm (3”), soldadura líquida para PVC (polipega o similar); que cumplirán con las especificaciones técnicas de materiales.
Equipo mínimo: Herramienta menor.
Mano de obra: La mínima calificada: Estructuras ocupacionales E2 y D2 Forma de pago
La medición será de acuerdo a la cantidad real ejecutada e instalada en obra según planos del proyecto o indicaciones de la Fiscalización. Su pago será por metro lineal.
20.-TAPAS DE HORMIGON ARMADO H° Aº PARA BOVEDAS (SEGÚN DISEÑO) Descripción y método
Se procederá a la elaboración de la parilla de hierro de 6mm y luego a la fundición con Ho So. El hormigón simple debe cumplir la resistencia a la compresión de f`c = 210kg/cm2 a los 28 días, dosificación 1:2:3 (cemento-arena-grava triturada), en un espesor de 4 cm., ver diseño. La Fiscalización no aceptará que queden tapas mal acabadas. Se pagará por unidad.
Materiales y equipo
Unidad: Unidad (u)
Materiales mínimos: Cemento, arena, grava triturada, agua, acero de refuerzo, tiras de 4x5 cm., clavos Equipo mínimo: Herramienta Menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2 Forma de pago
Se pagará por unidad ejecutado.
ACERAS
21.-LIMPIEZA, NIVELACIÓN Y REPLANTEO (ESPECIFICADO EN EL RUBRO N° 1) 22.-EXCAVACIÓN A MANO SIN CLASIFICAR (ESPECIFICADO EN EL RUBRO N° 2) 23.-REPLANTILLO DE PIEDRA E=20cm (ESPECIFICADO EN EL RUBRO N° 3)
24.-ENCOFRADO RECTO
Descripción y método
El encofrado se lo realizará con madera que pueda utilizarse dos veces, la misma deberá estar cepillada, recta y canteada de manera que las estructuras a construirse queden bien alineadas. Cualquier elemento
mal alineado o con defectos en su construcción será obligado a reemplazarlo por parte del contratista. Se pagará por metro cuadrado.
Materiales y equipo
Unidad: Metro cuadrado (m²)
Materiales mínimos: Tabla de encofrado, tiras de 4x5 cm., Tiras de 2.2x5cm., clavos Equipo mínimo: Herramienta Menor
Mano de obra: La mínima calificada: Estructuras ocupacionales E2 y D2 Forma de pago
Se pagará por metro cuadrado ejecutado.
25.-HORMIGON SIMPLE DE 210 kg/cm² EN CONTRAPISO e=6cm (ESPECIFICADO EN EL RUBRO N° 16)
