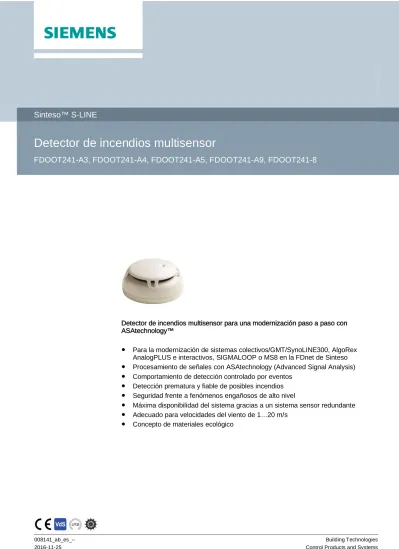

Detector de incendios multisensor

(1)

Sinteso™ S-LINE

Detector de incendios multisensor

FDOOT241-A3, FDOOT241-A4, FDOOT241-A5, FDOOT241-A9, FDOOT241-8

Detector de incendios multisensor para una modernización paso a paso con ASAtechnology™

● Para la modernización de sistemas colectivos/GMT/SynoLINE300, AlgoRex AnalogPLUS e interactivos, SIGMALOOP o MS8 en la FDnet de Sinteso ● Procesamiento de señales con ASAtechnology (Advanced Signal Analysis) ● Comportamiento de detección controlado por eventos

● Detección prematura y fiable de posibles incendios ● Seguridad frente a fenómenos engañosos de alto nivel

● Máxima disponibilidad del sistema gracias a un sistema sensor redundante ● Adecuado para velocidades del viento de 1…20 m/s

(2)

Características

Ventajas ecológicas ● Elaboración ecológica ● Materiales reciclables

● Los componentes electrónicos y las piezas de plástico pueden separarse fácilmente

● Comprobación de detectores sin gas, respetuosa con el medio ambiente Propiedades

● Resistente frente a influencias medioambientales e influencias externas, tales como polvo, fibras, insectos, humedad, temperaturas extremas, influencias electromagnéticas, vapores corrosivos, vibraciones, aerosoles artificiales y fenómenos de incendio atípicos

● Resistente a los golpes, seguro antirrobo como accesorio

● Procesamiento de señales con ASAtechnology ('Advanced Signal Analysis') ● Comportamiento de detección en función del tiempo y el proceso

● Alta inmunidad frente a averías de la electrónica de potencia ● Electrónica protegida, componentes de alta calidad

● Sofisticada monitorización de sensores y electrónica ● Sistema sensor redundante de alta calidad

● Indicador de alarma (IA) interno, visible 360 grados, no requiere ser ajustado ● Aislador de línea integrado

(3)

Aplicación

Detector de incendios multisensor FDOOT241-A3, FDOOT241-A4, FDOOT241-A5, FDOOT241-A9, FDOOT241-8

Detector de incendios multisensor compuesto por: ● Detector puntual con sensores térmicos adicionales

● Tapa de protección de polvo del detector para la protección del detector puntual durante la fase de obra

Función

● Funciona según el principio de luz dispersa con dos sensores: dispersión frontal óptica y dispersión en retroceso

● La cámara de medición optoelectrónica mantiene alejada la luz extraña perturbadora, pero detecta de forma óptima las partículas de humo claras y oscuras

● Dos sensores térmicos adicionales incrementan la seguridad del detector de incendios frente a fenómenos engañosos

● Ajustable por software como detector de humos multisensor, detector de humos o como detector térmico

● Comportamiento de detección seleccionable, gracias a juegos de parámetros ASA específicos de la aplicación

● Multiprotocolo:

– FDOOT241-A3 (AlgoRex AnalogPLUS, FDnet) – FDOOT241-A4 (SIGMALOOP, FDnet)

– FDOOT241-A5 (AlgoRex interactivo, FDnet)

– FDOOT241-A9: Colectivo/GMT (Cerberus/Siemens)/SynoLINE300, FDnet

– FDOOT241-8 (MS8/PMT, FDnet) Empleo

● Para la detección temprana de incendios con llamas de sustancias sólidas y líquidas, así como fuegos latentes

● Para la detección prematura y fiable de incendios en entornos con fenómenos engañosos

● Utilizable de forma direccionada para una modernización paso a paso de: – De AlgoRex AnalogPLUS en Sinteso FDnet ¹ con FDOOT241-A3 – De SIGMALOOP en Sinteso FDnet ¹ con FDOOT241-A4

– De AlgoRex interactivo en Sinteso FDnet ¹ con FDOOT241-A5 – De colectivo/GMT/SynoLINE300 en Sinteso FDnet ¹ con

FDOOT241-A9

– De MS8/PMT en Sinteso FDnet con FDOOT241-8

¹ La compatibilidad FS20 en FDnet está garantizada si la soporta el software FS20 específico del país.

(4)

Visión general de tipos

Tipo Número de pedido Denominación Peso [kg]

Detectores puntuales

FDOOT241-A3 S54310-F10-A1 Detector de incendios multisensor Sinteso

(A+) 0,106

(SIGMA) 0,106

(interactivo) 0,106

ASA 0,106

FDOOT241-8 A5Q00004663 Detector de humos multisensor Sinteso ASA 0,106 Kit de migración

FDOOT241-8M A5Q00016038 Kit de migración (FDOOT241-8 + FDB281) 0,235 FDOOT241-8B A5Q00015956 Kit de migración (FDOOT241-8 + FDB221) 0,162 Zócalo adaptador

FDB241 S54319-F13-A1 Zócalo adaptador Sinteso (SIGMA/A+) 0,086

FDB251 S54319-F28-A1 Zócalo adaptador Sinteso (interactivo) 0,090

FDB281 A5Q00004929 Zócalo adaptador MS8/PMT 0,125

FDB299 S54319-F14-A1 Zócalo adaptador Sinteso (AlgoRex col.) 0,086 Otros accesorios

FDUD290 S54370-S13-A1 Herramienta de extracción para adaptadores 0,098

Para más información sobre las variantes de color del detector de incendios, consulte la hoja de datos 009409.

(5)

Accesorios

Zócalo adaptador FDB241

Función:

● Para la adaptación de AnalogPLUS y SIGMALOOP a sistemas de detección Sinteso

● Ajustable con jumper en los detectores sustituidos

Función:

● Para la adaptación de líneas interactivas a sistemas de detección Sinteso ● Ajustable con jumper en los detectores sustituidos

Función:

● Para la adaptación de MS8/PMT a sistemas de detección Sinteso

Función:

● Para la adaptación de sistemas AlgoRex (colectivo) y SIGMACON a sistemas de detección Sinteso

Herramienta de extracción para adaptador FDUD290 Función:

● Para el desmontaje de zócalos adaptadores FDB2xx con extractor de detectores, extractor/probador de detectores o probador de detectores

(6)

Avisos

Eficiencia in situ

● No requiere cableado, solo sustitución de detectores

● Sustitución de detectores sin escalera hasta 8 m de altura con extractor de detectores FDUD291, extractor/probador de detectores FDUD292 o probador inteligente de detectores FDUD293 en combinación con varilla telescópica o probador de detectores.

(7)

Instalación 3 2 4 1 2 5 6 ① Zócalo

adaptador ② Detectorpuntual ③ Zócalo deldetector detectores/Extractor/proba④ Extractor de dor de detectores ⑤ IAI FDB241 FDOOT241-A3 AnalogPLUS (DB1131) FDUD291_FDUD292 FDUD293 Indicador de alarma interno FDOOT241-A4 SIGMALOOP (SPF3600) FDB251 FDOOT241-A5 Interactivo (DB1151A) FDB299 FDOOT241-A9 AlgoRex-colectivo (DB1101A)/ SIGMACON (SPF600) FDB281 FDOOT241-8 ⑥ MS8 (Z84)

1. Enrosque el detector puntual en el zócalo adaptador.

2. Enrosque el detector puntual con el zócalo adaptador conveniente a mano o con el extractor de detectores o el extractor/probador de detectores en el zócalo del detector.

(8)

Datos técnicos

FDOOT241-A3 FDOOT241-A4 FDOOT241-A5 FDOOT241-A9 FDOOT241-8

FDOOT241-A3, FDOOT241-A4, FDOOT241-A5, FDOOT241-A9 FDOOT241-8 En sistema de detección AnalogPLUS En sistema de detección SIGMALOOP En sistema de detección interactivo En sistema de detección colectivo En sistema de detección MS8 En FDnet Tensión de servicio (modulada) DC 16…28 V DC 10…28 V DC 21…33 V DC 14…28 V DC 14…28 V DC 12…33 V Corriente de servicio

(en silencio) 190 μA 200 μA 200 μA 65…125 μA 200 μA 190…230 μA

Indicadores de alarma externos conectables (IA)

2 2 2 2 2 2

Protocolo de

comunicación AnalogPLUS SIGMALOOP Interactivo Colectiva MS8/PMT FDnet Compatibilidad del

sistema AlgoRex SIGMASYS AlgoRex SIGMASYS,AlgoRex, CZ10 SIGMASYS, BMS, SM80/88/D100 , SRS FS20 ¹ Temperatura de uso -25…+70°C -25…+70°C -25…+70°C -35…+70 °C -25…+70°C -Temperatura de almacenamiento -30…+75 °C -30…+75 °C -30…+75 °C -35…+75 °C -30…+75 °C -Humedad ≤95 % rel.

Color ~RAL 9010 blanco puro

Categoría de protección (IEC 60529) con zócalo del detector FDB221, FDB222 IP43 Acoplamiento zócalo FDB291 IP44 Zócalo adaptador FDB281 IP44 Zócalo adaptador FDB241 y zócalo del detector DB1131A, o SPF3600

IP44

Zócalo adaptador FDB251 y zócalo del detector DB1151A

IP44

Zócalo adaptador FDB299 y zócalo del detector colectivo DB1101A o SPF600

(9)

FDOOT241-A3 FDOOT241-A4 FDOOT241-A5 FDOOT241-A9 FDOOT241-8 FDOOT241-A3, FDOOT241-A4, FDOOT241-A5, FDOOT241-A9 FDOOT241-8 Estándares CEA 4021, EN 54-5, EN 54-7, EN 54-17, EN 54-27 2 Homologaciones VdS LPCB DNV GL (Marino) G211125 126bh/02 -G212007 -G215057 126bh/07 -G212036 126bh/03 45 246 - 1 6 HH G204133 -Velocidad admisible del viento 1… 20 m/s

¹ La compatibilidad FS20 en FDnet está garantizada si la soporta el software FS20 específico del país.

2_{EN 54-27 solo para FDOOT241-A3, FDOOT241-A4, FDOOT241-A9}

Esquema de dimensiones

b

a

Combinación

Medida

'a' Medida 'b' conzócalo del detector

Medida 'b' sin zócalo del detector Zócalo del detector AnalogPLUS

(DB1131A)

Zócalo adaptador FDB241 Detector de incendios multisensor FDOOT241-A3

117 77,9 73,3

Zócalo del detector AnalogPLUS (SPF3600)

Zócalo del detector colectivo (DB1101A o SPF600)

Zócalo del detector interactivo (DB1151A)

Zócalo del detector MS8 Zócalo adaptador FDB281 Detector de humos multisensor FDOOT241-8

(10)

Documentos de referencia

ID del documento Título

007004 Documentación técnica Detectores automáticos de incendio FDOOT221, FDOOT241-A3, FDOOT241-A4, FDOOT241-A5, FDOOT241-8, FDOOT241-9, FDOOT241-A9, FDO241, FDO221, FDT241, FDT221

008116 Montaje Base adaptadora FDB281

008164 Equipment overview Sinteso™ Detector system FD20 008331 List of compatibility (para la línea de productos 'Sinteso™')

009409 Hoja de catálogo Detectores coloreados FDO.., FDOOT…, FDT…, FDB… A6V10301448 Montaje Base adaptadora FDB299

A6V10301452 Montaje Base adaptadora FDB241

A6V10323158 Manual técnico Modernización de instalaciones de detección de incendios con detectores multiprotocolo
