Kia Sportage 2011-up G, CH

METRA. The World’s best kits.

_{1-800-221-0932}

_{metraonline.com}

REV

. 7/18/2014 INST99-7344

CAUTION: Metra recommends disconnecting the negative battery terminal before beginning any installation. All accessories, switches, and especially air bag indicator lights must be plugged in before reconnecting the battery or cycling the ignition. NOTE: Refer to the instructions included with the aftermarket radio.

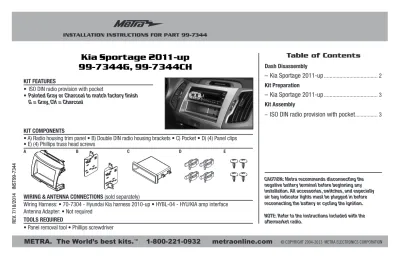

INSTALLATION INSTRUCTIONS FOR PART 99-7344

• A) Radio housing trim panel • B) Double DIN radio housing brackets • C) Pocket • D) (4) Panel clips • E) (4) Phillips truss head screws

KIT COMPONENTS

• ISO DIN radio provision with pocket

• Painted Gray or Charcoal to match factory finish G = Gray, CH = Charcoal

KIT FEATURES

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness: • 70-7304 - Hyundai Kia harness 2010-up • HYBL-04 - HYU/KIA amp interface Antenna Adapter: • Not required

• Panel removal tool • Phillips screwdriver

TOOLS REQUIRED

Kia Sportage 2011-up

99-7344G, 99-7344CH

A B C

Dash Disassembly

– Kia Sportage 2011-up ... 2

– Kia Sportage 2011-up ... 3

–

ISO DIN radio provision with pocket ... 3

Table of Contents

99-7344

2

instrument panel to the right of the “engine start” button then unclip the top panel of the steering column then unclip and remove the instrument panel. (Figure A) 2. Remove the screw in the dash

panel above the glove box to the right of the radio then unclip and remove the dash panel. (Figure B) 3. Remove the two screws from the

from the radio panel, unclip and remove. (Figure C)

Kia Sportage 2011-up

(Figure C) (Figure B)

(Figure A)

4. Unscrew the 4 Phillips screws securing the radio into the dash, unplug and remove the radio. (Figure D)

5. Remove the four screws securing the display into the factory panel and unclip the hazard button. Both items will need to be installed into the 99-7344 kit panel. (Figure E)

Continue to kit preparation _{(Figure D)}

(Figure E)

Hazard button Display

99-7344

Kit Preparation

(Figure B)

(Figure C)

ISO DIN radio provision with pocket 1. Locate the factory wiring harness in

the dash. Metra recommends using the proper mating adapter from Metra or AXXESS. Re-connect the negative battery terminal and test the unit for proper operation.

2. Mount the pocket to the double DIN brackets using the (4) supplied screws. (Figure A)

3. Mount the radio to the doble DIN brackets/pocket assembly with the supplied (4) screws. (Figure A) 4. Mount the radio/bracket assembly

into the dash. (Figure B) 5. Snap the radio trim plate over

the radio/bracket assembly and reassemble dash in reverse order of disassembly. (Figure C)

3

Kit Assembly

1. Install the hazard button and display previously removed from the factory radio panel.

2. Attach the four included panel clips to the radio panel. (Figure A)

Continue to kit assembly

(Figure A) (Figure A) White plastic clips White plastic clips

METRA. The World’s best kits.

_{1-800-221-0932}

_{metraonline.com}

REV

. 7/18/2014 INST99-7344

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by enrolling in the most recognized and respected mobile electronics school in our industry. Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps toward a better tomorrow.

Metra recommends MECP certified technicians

METRA. The World’s best kits.

_{1-800-221-0932}

_{metraonline.com}

REV

. 7/18/2014 INST99-7344

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

NOTA: Remítase a las instrucciones incluidas con el radio de postventa.

NSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7344

• A) Panel de la moldura de la carcasa del radio • B) Soportes doble DIN de carcasa del radio • C) Cavidad • D) (4) ganchos para panel • E) (4) tornillos Phillips de cabeza segmentada

COMPONENTES DEL KIT

• Provisión de radio ISO DIN con bolsillo

• Pintura color gris o gris oscuro para igualar el acabado de fábrica

CARACTERÍSTICAS DEL KIT

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • 70-7304 - Arnés Hyundai Kia 2010 y mas • Interfase amplificada HYBL-04 - HYU/KIA Adaptador de antena: • No se requiere

• Herramienta de remoción de panel • Destornillador Phillips

HERRAMIENTAS REQUERIDAS

Kia Sportage 2011 y mas

99-7344G, 99-7344CH

A B C

Desmontaje del tablero

–

Kia Sportage 2011 y mas

–

Kia Sportage 2011 y mas

–

Provisión de radio ISO DIN con bolsillo

Tabla de contenido

99-7344

2

instrumentos a la derecha del botón de “arranque de motor” y luego desenganche el panel de arriba de la columna de dirección, luego desenganche y quite el panel de instrumentos. (Figura A)

2. Quite el tornillo del panel del tablero arriba de la guantera, a la derecha del radio, y desenganche y quite el panel del tablero. (Figura B)

3. Quite los dos tornillos del panel del radio, desenganche y quite. (Figura C)

Kia Sportage 2011 y mas

(Figura C) (Figura B)

(Figura A)

4. Desatornille los 4 tornillos Phillips que sostienen el radio en el tablero, desconecte y quite el radio. (Figura D)

5. Quite los cuatro tornillos que sostienen la pantalla en el panel de fábrica y desenganche el botón de las luces intermitentes. Las dos cosas deben instalarse en el panel del kit 99-7344. (Figura E)

Continúe con la preparación del kit _{(Figura D)}

(Figura E)

botón de peligros tornillos de

99-7344

Preparación del kit

(Figura B)

(Figura C)

Provisión de radio ISO DIN con bolsillo 1. Ubique el arnés de cableado de fábrica

en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe la unidad para verificar que funcione correctamente. 2. Monte la cavidad en los soportes

doble DIN utilizando los (4) tornillos suministrados. (Figura A)

3. Monte el radio en el ensamble de soportes doble DIN/cavidad con los (4) tornillos suministrados. (Figura A) 4. Monte el ensamble de radio/soporte en

el tablero. (Figura B)

5. Ponga a presión la placa de la moldura del radio sobre el conjunto del radio/ soporte y vuelva a armar el tablero al revés de como lo desarmó. (Figura C)

3

Ensamble del kit

1. Instale el botón de las luces intermitentes y la pantalla que quitó del panel del radio de fábrica.

2. Una los cuatro ganchos del panel que se incluyen con el panel del radio. (Figura A)

Continúe con el ensamble del kit

(Figura A) (Figura A) Clips de plástico blanco Clips de plástico blanco
