MANUAL INSTALACIÓN, OPERACIÓN Y MANTENIMIENTO

Loading....

Loading....

Loading....

Loading....

Loading....

Texto completo

(1)

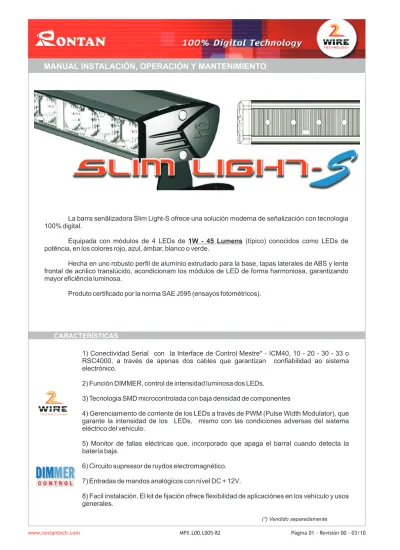

CARACTERÍSTICAS

Página 01 - Revisión 00 - 03/10

La barra senãlizadora Slim Light-S ofrece una solución moderna de señalización con tecnologia 100% digital.

Equipada con módulos de 4 LEDs de (típico) conocidos como LEDs de potência, en los colores rojo, azul, ámbar, blanco o verde.

Hecha en uno robusto perfil de alumínio extrudado para la base, tapas laterales de ABS y lente frontal de acrilico translúcido acondicionam los módulos de LED de forma harmoniosa, garantizando mayor eficiência luminosa.

Produto certificado por la norma SAE J595 (ensayos fotométricos).

1W - 45 Lumens

,

1) Conectividad Serial con la Interface de Control Mestre* - ICM40, 10 - 20 - 30 - 33 o RSC4000, a través de apenas dos cables que garantizan confiabilidad ao sistema electrónico.

2) Función DIMMER, control de intensidad luminosa dos LEDs. 3) 4) . 5) 6) 7)

8) Facil instalación. El kit de f jación los h y

.

Tecnologia SMD microcontrolada con baja densidad de componentes

Gerenciamiento de corriente de los LEDs a través de PWM (Pulse Width Modulator), que garante la intensidad de los LEDs, mismo con las condiciones adversas del sistema eléctrico del vehículo

Monitor de fallas eléctricas que, incorporado que apaga el barral cuando detecta la batería baja.

Circuito supressor de ruydos electromagnético. Entradas de mandos analógicos con nível DC + 12V.

i ofrece flexibilidad de aplicaciónes en ve ículo usos generales

(*) Vendido separadamente

(2)

FUNCIONES

Página 02 - Revisión 00 - 03/10

Las funciones pueden ser configuradas de forma individual o combinadas. Son ellas:

1- Directional Stick (Luz para direccionamiento de trânsito): Compuesta por 3 hasta 8 módulos de LED 4x1: Direccionamiento de la izquierda para la derecha.

Direccionamiento de la derecha para la izquierda. Direccionamento del centro para las laterales.

2- Brakelight (Luz de Freno) - Compuesta por 2 módulos de LED 4x1 color rojo en las extremidades de la barra;

3- Multiplos patrones de flasheos siendo programables cada uno de ellos en los controladores de la família RSC4000.

®

®

®

(3)

INSTALACIÓN / PROGRAMACIÓN - MODO MANUAL Página 03 - Revisión 00 - 03/10 CABLE VERDE CABLE AMARILLO CABLE NARANJA CABLE ROJO CABLE NEGRO o MARRON

www.rontantech.com

Selección del patrón de flasheos

Cable Función GND Abierto +12v Verde Steady Burn Activado Apagado Activado

Naranja Flash Activado Apagado Activado

Amarillo Programación No Apagado No

Verde Steady Burn Desconectado -

-Flash Conectado a +12V -

-Amarillo Programación PositivoPulso

Naranja

Amarillo Programación

Cable Función Conexión Efecto Acción

Desconectado?12V?desconectado Pasa el modelo de Flash siguiente Desconectado?GND?desconectado Pulso

Negativo

Pasa el modelo de Flash anterior

El siñalizador Slimlight-S posee 5 cables y puede ser controlada en forma directa a través de los cables (Modo Manual) o bajo un protocolo de comunicación serial a través de un dispositivo externo (Cualquiera de los controladores: línea ICM, RSC, RT, etc.)

Referencias de los cables de conexión para el modo manual:

NG = Negro Siempre conectado en el negativo de la batería (GND). RJ = Rojo Siempre conectado al positivo de la batería (BAT POS).

Deberá ser alimentado con tensión entre 10.8 y 14.7 Voltios. VD = Verde Funciona según el modo de operación.

NR = Naranja Funciona según el modo de operación. AM = Amarillo Funciona según el modo de operación.

El barral funciona con sólo conectar los cables a 12V y GND (tierra). En este modo los demás cables cumplen la siguiente función: VD = Verde - Activa función Steady Burn (acceso continuo). NR = Naranja - Activa la función Flash.

AM = Amarillo - Programación.

Modo Manual

(4)

Página 04 -Revisión 00 03/10

-INSTALACIÓN / PROGRAMACIÓN - MODO MANUAL/ MANTENIMIENTO

www.rontantech.com IMPORTANTE:

En algunos modelos, el último patrón de flash apaga todos los LEDs.

Luego de este estado y con la generación de un nuevo pulso positivo el barral exhibe el patrón de flash Nº 1, de igual manera estando el barral en el patrón de flash Nº 1 al generar un pulso negativo se apagan todos los LEDs.

Verde Steady Burn Desconectado -

-Flash Conectado a +12V -

-Amarillo Programación PositivoPulso

Naranja

Amarillo Programación

Cable Función Conexión Efecto Acción

Desconectado?12V?desconectado Enciende el módulo de Leds siguiente Desconectado?GND?desconectado Pulso

Negativo

Enciende el módulo de Leds anterior

Ejecución de la función Steady Burn - CAC Title 13

IMPORTANTE:

Después de encender el último módulo de LEDs la función Steady Burn queda deshabilitada, un nuevo pulso positivo encenderá nuevamente el primer módulo de LEDs.

Lo mismo ocurre cuando la función Steady Burn está siendo ejecutada en orden inverso, y se general un pulso negativo luego de encender el primer módulo de LEDs,

Verde Steady Burn -

-Flash Conectado a +12V -

-Amarillo Programación PositivoPulso

Naranja

Amarillo Programación

Cable Función Conexión Efecto Acción

Desconectado?12V?desconectado enumeraciónInicia la Desconectado?GND?desconectado Pulso

Negativo

Finaliza la enumeración

Enumeración de los módulos de LEDs

Conectado a +12V

Descripción de la Enumeración

La enumeración de los módulos de LEDs reviste extrema importancia para el correcto funcionamiento del barral, y deberá ser realizado después de toda intervención por mantenimiento de los componentes electrónicos o substitución de cualquier bloque de LEDs.

Durante el proceso de enumeración todos los bloques de LEDs reciben un número, adicionalmente la placa maestra (Mother Board) identifica y almacena las siguientes características de la barra:

Cantidad de módulos de LEDs instalados Presencia de luces de servicio.

El proceso de enumeración permite además verificar si los bloques fueron montados en la secuencia correcta, o sea, si durante el montaje de los bloques no hubo inversión de cables internos de la barra.

? ?

Cuando la enumeración es iniciada (después del pulso positivo en el cable amarillo) el primer bloque de LEDs permanece encendido por aproximadamente 1 segundo, y luego cada bloque comienza a destellar secuencialmente. Si la barra posee luces de servicio de intervención (frontales) o callejoneras (laterales) éstas también encenderán secuencialmente al final de cada ciclo de enumeración.

(5)

Página 05 -Revisión 00 03/10

-INSTALACIÓN / PROGRAMACIÓN - MODO MANUAL/ MANTENIMIENTO

www.rontantech.com

ESPECIFICACIONES TÉCNICAS

Este ciclo se repite por 10 veces y luego finaliza automáticamente, aunque también podrá ser cancelado en cualquier instante si se general un nuevo pulso en el cable amarillo.

Durante la enumeración es muy importante que el operador verifique la correcta secuencia de destello de los bloques de LEDs.

Una funcionalidad adicional del proceso de enumeración es permitir identificar problemas de comunicación interna en las barras.

La interconexión entre la placa maestra (Mother Board) y las placas de los demás bloques se realiza en forma secuencial (MB > 1°BL > 2ºBL > 3ºBL > 4ºBL > …), o sea, que la comunicación entre la placa maestra y el 3º bloque, pasa por el 1º y 2º bloque, y así en el caso de todos los demás bloques instalados.

La verificación de eventuales problemas de comunicación se realiza de la siguiente forma: Si durante el proceso de enumeración todos los bloques destellan en la secuencia correcta (uno a continuacióm del otro en el mismo orden en el que est instalados en el barral) se verifica que la comunicación entre las placas es la correcta.

El proceso de enumeración puede también ser efectuado a través de dispositivos externos, tales como el controlador RSC4000 as interfaces ICM o DSC40.

Verificación de la comunicación durante la Enumeración

?

? Si durante el proceso de enumeración, uno o más bloques de LEDs destellan rápidamente al mismo tiempo, se verifica la existencia de un problema de comunicaci entre el último bloque que está destellando y el bloque siguiente en la conexión (que está apagado). La causa de un inconveniente de este tipo puede corresponder a un defecto en la placa electrica en uno de los módulos de LEDs entre los que la comunicación no se verifica correcta, una falla en el cable que los interconecta.

(6)

Es importante leer, entender y seguir todas las instrucciones de este manual

La instalación apropiada de la barra de luces requiere el instalador tener un conocimiento

profundo de la electrónica automotriz, sistemas eléctricos y procedimientos de

operaciones de los mismos.

Los cables no pueden estar en la ruta de implementación de bolsa de aire. Consulte el

manual del vehículo para el área de despliegue de las bolsas de aire.

Antes de la perforación en una estructura del vehículo, verificar cuidadosamente si las

dos partes de la superficie están limpias para que no ocurra ninguno daño. Instalación

aislamiento de los cables o arneses del señalizador además de los agujeros donde si

pasan los cables.

No perfore los agujeros en la barra de luces.

La barra de luces es para uso de personal autorizado. Los usuarios tienen la

responsabilidad de asegurar que funcionan los dispositivos de alerta de emergencia en

el cumplimiento de las leyes aplicadas y reglamentos aplicables.

Asegúrese de que este manual se almacena en un lugar seguro y se refieren a ella la hora

de mantener o volver a instalar el producto.

El no seguir todas las precauciones de seguridad puede causar daño, pérdida de la

garantía del producto también puede ocasionar daños lo vehículo y en lo peor de los

casos lesiones graves para el conductor y / o de

pasajeros!

INFORMACIÓN DE GARANTÍA SOBRE ESTE PRODUCTO, POR FAVOR VISITAR:

www.rontantech.com/esp/garant a

i

MENSAJE DE SEGURIDAD Y DE GARANTÍA

ADVERTENCIA

!

MENSAJE DE SEGURIDAD Y DE GARANTÍA

www.rontantech.com Página 06 -Revisión 00 03/10

-ESPECIFICACIONES TÉCNICAS Tensión +12VCC 12,8VCC±15% Entrada mando Luces Analogicas Activa: 12VCC Apaga: 10.8VCC Reactiva: 11.8VCC Sensor de Bateria Baja Peso 4 LEDs

Consumo Individual (tipico) 500 mA 8 Modulos 1,80 Kg 6 Modulos 4 Modulos 2 Modulos 1 Modulos 1,40 Kg 1,00 Kg 0,60 Kg 0,40 Kg MPX.L00.L005-82 Bloque
