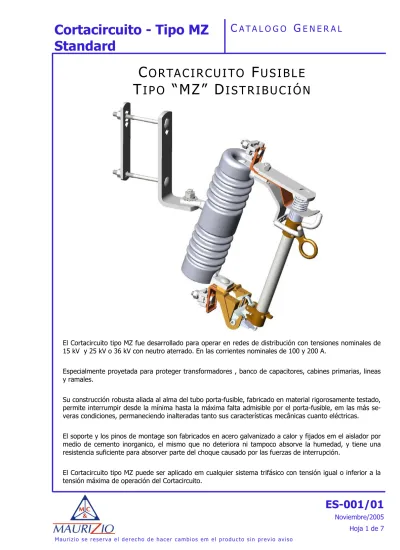

El Cortacircuito tipo MZ fue desarrollado para operar en redes de distribución con tensiones nominales de 15 kV y 25 kV o 36 kV con neutro aterrado. En las corrientes nominales de 100 y 200 A.
Especialmente proyetada para proteger transformadores , banco de capacitores, cabines primarias, lineas y ramales.
Su construcción robusta aliada al alma del tubo porta-fusible, fabricado en material rigorosamente testado, permite interrumpir desde la mínima hasta la máxima falta admisible por el porta-fusible, em las más se-veras condiciones, permaneciendo inalteradas tanto sus características mecânicas cuanto eléctricas. El soporte y los pinos de montage son fabricados en acero galvanizado a calor y fijados em el aislador por
C
O RTA C I R C U I TO
F
U S I B L E
En ambientes de alta polución o alto grado de salinidad puede ser utilizado un Cortacircuito con tensión nominal mayor que la de la red em donde será instalada, em este caso el aislador tendrá uma mayor dis-tancia de fuga, posibilitando de esta manera mayor seguridad contra aperturas de arcos. Todavia para una mejor resistencia contra agentes poluyentes, los herrajens podrán ser suministrados en acero inoxidable. El Cortacircuito tipo MZ es provisto de gancho en alumínio para adaptación de herramienta para apertura bajo carga.
El porta-fusible poseé una lengueta (Flipper) en acero inoxidable que junto con um resorte no permite, principalmente el la operación de cierre, que el hilo fusible sea sometido a esfuerzos de tracción superiores a 3Kgf, este mecanismo también proporciona una expulsión rápida del hilo fusible do adentro del tubo em las faltas de baja corriente eliminando posibles arcos internos.
El Cortacircuito tipo MZ permite la inserción del tubo porta-fusible de manera precisa y siempre em perfecto alineamento, debido a la gran distancia que existe entre los puntos de articulación. El paso de la corriente no se dá por la articulación y sí en contactos auxiliares de alta presión.
El Cortacircuito tipo MZ puede ser transforma-do en Seccionatransforma-dor Cuchilla de hasta 300A, por el simple cambio del tubo porta-fusible por una lamina de cobre electrolítico (ver fig. 1).
Los Cortacircuitos están en conformidad con las Normas ABNT, ANSI e IEC, con ensayos realizados en: CEPEL - Centro de Pesquisas de Energia Elétrica (Rio de Janeiro - Brasil)
IEE - Instituto de Eletrotécnica y Energia (São Paulo - Brasil)
Utilice siempre hilos fusibles de calidad, unicamente ellos podrán garantir un óptimo performance del con-junto.
KV Amperios, RMS Distancia de fuga a
tierra Dimensiones Nom. Max NBI (BIL) Cont. Simetrica Interrupción (60Hz) Asimetrica mm A B mm C D E
13,8 15 100 1.400 2.000 225 560 428 310 90 133 100 7.100 10.000 225 100 10.600* 16.000* 225 200 7.100 10.000 225 Desconectadora 300 ***** ***** 225 24,2 27 125 100 1.400 2.000 320 685 498 335 76 124 100 5.600 8.000 320 100 8.000* 12.000* 320 200 7.100 10.000 320 Desconectadora 300 ***** ***** 320 150 100 1.400 2.000 432 685 498 335 76 124 100 5.600 8.000 432 100 8.000* 12.000* 432 200 7.100 10.000 432 Desconectadora 300 ***** ***** 432 170 100 8.000* 12.000* 660 855 525 350 45 95 200 7.100 10.000 660 Desconectadora 300 ***** ***** 660 34,5** 38** 150 100 3.500 5.000 432 685 498 335 76 124 200 3.500 5.000 432 Desconectadora 300 ***** ***** 432 170 3.500 5.000 660 855 525 350 45 95 3.500 5.000 660 Desconectadora 300 ***** ***** 660 110
E
S P E C I F I C A C I O N E S
* Obligatorio el uso del prolongador e hilo fusible de cabeza removible. ** El neutro puede estar o no a tierra.
1- Conector Paralelo - En Bronce estañado para cables de 10 a 120 mm². Permite acomodar hasta dos
conduc-tores de diferentes bitolas. También disponible en otros modelos.
2- Contacto Superior – En cobre electrolítico plata-plata, mantenido bajo alta presión por un resorte de acero
inoxidable.
3- Gancho de apertura bajo carga - Utilizado para soporte de la herramienta para apertura bajo carga y guia
del tubo Porta Fusible durante la operación de cierre.
4- Tubo Fusible - Fibra vulcanizada recubierta de fibra de vidrio y pintado con pintura epoxi de alta resistencia a
los rayos UV.
5- Contactos Inferiores - doble en cobre eletrolítico plata-plata, mantenido bajo alta presión por resortes de
material no ferroso.
6- Pinos de Traba - Fabricados em acero inoxidable.
7- Lengueta - En acero inoxídable que asociado a un resorte no permite, principalmente en la operación de
cier-re, que el hilo fusible sea sometido a esfuerzos de tracción superiores a 3 Kgf, este mecanismo tambien proporcio-na uproporcio-na expulsión rápida del hilo fusible de adentro del tubo porta fusible en las faltas de baja corriente elimiproporcio-nando
M
O D E L O S
Corriente Nominal 15 kV BIL 110 kV Distancia de fuga a tierra 225 mm
Portafusible Desconectadora
100 A 200 A 300 A
Corriente Nominal Hasta 27 kV BIL 125 kV Distancia de fuga a tierra 320 mm
Portafusible Desconectadora
100 A 200 A 300 A
Corriente Nominal Hasta 38 kV BIL 150 kV Distancia de fuga a tierra 432 mm
Portafusible Desconectadora
M
O D E L O S
Corriente Nominal Hasta 38 kV BIL 150 kV Distancia de fuga a tierra 550 mm
Portafusible Desconectadora
100 A 200 A 300 A
Corriente Nominal Hasta 38 kV BIL 170 kV Distancia de fuga a tierra 660 mm
Portafusible Desconectadora
