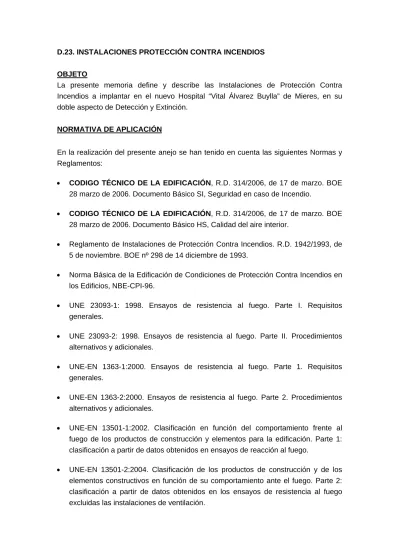

D.23. INSTALACIONES PROTECCIÓN CONTRA INCENDIOS

OBJETO

La presente memoria define y describe las Instalaciones de Protección Contra Incendios a implantar en el nuevo Hospital “Vital Álvarez Buylla” de Mieres, en su doble aspecto de Detección y Extinción.

NORMATIVA DE APLICACIÓN

En la realización del presente anejo se han tenido en cuenta las siguientes Normas y Reglamentos:

 CODIGO TÉCNICO DE LA EDIFICACIÓN, R.D. 314/2006, de 17 de marzo. BOE 28 marzo de 2006. Documento Básico SI, Seguridad en caso de Incendio.

 CODIGO TÉCNICO DE LA EDIFICACIÓN, R.D. 314/2006, de 17 de marzo. BOE 28 marzo de 2006. Documento Básico HS, Calidad del aire interior.

 Reglamento de Instalaciones de Protección Contra Incendios. R.D. 1942/1993, de 5 de noviembre. BOE nº 298 de 14 diciembre de 1993.

 Norma Básica de la Edificación de Condiciones de Protección Contra Incendios en los Edificios, NBE-CPI-96.

 UNE 23093-1: 1998. Ensayos de resistencia al fuego. Parte I. Requisitos generales.

 UNE 23093-2: 1998. Ensayos de resistencia al fuego. Parte II. Procedimientos alternativos y adicionales.

 UNE-EN 1363-1:2000. Ensayos de resistencia al fuego. Parte 1. Requisitos generales.

 UNE-EN 1363-2:2000. Ensayos de resistencia al fuego. Parte 2. Procedimientos alternativos y adicionales.

 UNE-EN 13501-1:2002. Clasificación en función del comportamiento frente al fuego de los productos de construcción y elementos para la edificación. Parte 1:

clasificación a partir de datos obtenidos en ensayos de reacción al fuego.

 UNE-EN 13501-2:2004. Clasificación de los productos de construcción y de los elementos constructivos en función de su comportamiento ante el fuego. Parte 2:

clasificación a partir de datos obtenidos en los ensayos de resistencia al fuego

excluidas las instalaciones de ventilación.

 UNE-EN 3-7:2004. Extintores portátiles de Incendios. Parte 7. Características, requisitos de funcionamiento y métodos de ensayo.

 UNE-EN 12845:2004. Sistemas fijos de lucha contra incendios. Sistemas de rociadores automáticos. Diseño, instalación y mantenimientos.

 UNE 23500: 1990. Sistemas de abastecimiento de agua contra incendios.

 UNE 23585:2004. Seguridad contra incendios. Sistemas de control de temperatura y evacuación de humos (SCTEH). Requisitos y métodos de cálculo y diseño para proyector un sistema de control de temperatura y de evacuación de humos en caso de incendio.

 UNE 23727: 1990. Ensayos de reacción al fuego de los materiales de construcción. Clasificación de los materiales utilizados en la construcción.

 Reglamento Electrotécnico para Baja Tensión, aprobado por Decreto 842/2002, de 2 de agosto de 2002, BOE Nº 224 de fecha 18 de septiembre de 2002 e Instrucciones Técnicas Complementarias (Instrucciones ITC-BT). En lo sucesivo se hará referencia a este Documento como REBT.

 Regla Técnica CEPREVEN R.T.3.-DET. Regla Técnica para las Instalaciones de Detección Automática de Incendios.



DETECCIÓN AUTOMÁTICA DE INCENDIOS

ALCANCE DE LA INSTALACIÓN

El sistema de detección automática de incendios proyectado tiene como objetivos los siguientes:

Avisar con rapidez del inicio de un incendio.

Localizar con precisión el lugar donde se está produciendo, ya sea una alarma de incendio o cualquier otra incidencia: aviso de mantenimiento, prealarma o avería.

Comunicarlo lo antes posible a las personas responsables del área de seguridad.

Vigilar áreas ocultas.

Se ha optado por diseñar un sistema analógico ya que con este sistema de última generación se obtendrá la máxima información, se ahorrará en mantenimiento y se reducirán las falsas alarmas a valores despreciables.

El sistema automático de detección de incendios consta de:

Una serie de detectores de incendio y pulsadores manuales de alarma distribuidos por todo el Hospital, capaces de señalar la presencia de un incendio en su estado inicial. El detector de incendio se comporta como una sonda de detección de humo o calor, transmitiendo a la central las concentraciones detectadas en el ambiente, sin manipular esta información.

Una central de detección donde se centralizan las alarmas y donde residen todos los algoritmos y programas de control, posibilitando de esta forma adaptar la instalación a las normativas y necesidades de cada momento y ampliaciones con nuevas revisiones compatibles con los equipos instalados, la cual a su vez podrá llevar a cabo una serie de acciones preventivas programadas, tales como:

 Transmisión acústica de alarma (por mensajes de voz) al área de aviso deseada.

 Transmisión de señales de emergencia a un puesto remoto situado en el puesto de control para la visualización a través de gráficos de la instalación.

 Visualización en pantalla LCD de la información, indicando su localización exacta.

 Impresión de la alarma o evento o,

 Cualquier otra operación que pueda iniciarse mediante transmisión eléctrica.

Un conjunto de módulos de monitorización y control de señales de otros sistemas implicados en la protección contra incendios.

La instalación de detección y se organiza de la forma siguiente:

Se disponen pulsadores manuales de alarma de incendio en los pasillos, zonas de circulación y en el interior de los locales.

Se disponen detectores adecuados a la clase de fuego previsible en el interior de todos los locales de riesgo, habitaciones, en las zonas de circulación y en cualquier otro local en el cual no es previsible la permanencia de personas. Los detectores serán de humos, excepto en aquellas áreas en las que este tipo de detector pueda originar falsas alarmas, donde se colocan detectores térmicos o de llama.

Los equipos de control y señalización, dispondrán de un dispositivo que permitirá la

activación manual y automática de los sistemas de alarma y estarán situados en un

local vigilado permanentemente. La activación automática de los sistemas de

alarma puede retardarse de forma tal que tenga lugar, como máximo, 5 minutos

después de la activación de un detector o de un pulsador.

El sistema de aviso previsto es acústico, mediante mensaje oral de alarma a través de altavoces conectados en la línea de detección de incendios, permitiendo la transmisión de un mensaje claramente inteligible al área o las áreas afectadas, así como de alarma general, según el plan de evacuación previsto.

El sistema, ante una confirmación de alarma, enviará antes del mensaje oral unos tonos de aviso para poner en alerta al personal al cual se dirige el mensaje.

Las prioridades de emisión de los mensajes serán: primero manual por micrófono integrado en la central de incendios y en segundo lugar por mensaje pregrabado en memoria no volátil.

Este sistema también podrá usarse para dirigirse a cualquier área cuando se desee, sin necesidad de condición de alarma de incendio.

EQUIPOS Y MATERIAL

DETECTORES DE HUMO

El número de detectores y su disposición se calcula de acuerdo a lo expuesto en el Reglamento de Cepreven RT3.-DET y la norma UNE 23.007-14.

Para determinar la superficie de cobertura del detector emplearemos la siguiente tabla:

Donde:

Smax es la separación máxima entre detectores en un sentido.

Sv es la superficie de vigilancia de cada detector.

Superficie Altura

Superficie máxima de Vigilancia (Sv) y

Distancia máxima entre detectores (Smax)

Del del INCLINACION DEL TECHO

Local Local i<15º 15º<i<30º 1>30º

(SL) (h) PENDIENTE DEL TECHO

P0,2679 0,2679<P0,5774 P>0,5774

m² m Sv

(m²)

Smax (m)

Sv (m²)

Smax (m)

Sv (m²)

Smax (m)

SL80 h12 80 11,40 80 13,00 80 15,10

SL>80 h6 60 9,90 80 13,00 100 17,00

6h<12 80 11,40 100 14,40 120 18,70

El detector se situará de forma que el elemento sensible del mismo se encuentre a una distancia al techo dada por la tabla siguiente:

DETECTORES TÉRMICOS

El número de detectores térmicos se determina de forma que la superficie de vigilancia por cada detector sea menor o igual a Sv, dada por la tabla siguiente:

PULSADORES

Para la distribución de pulsadores se han tenido en cuenta las siguientes reglas dadas por UNE 23.007-14:

Los pulsadores se situarán de forma que no haya que recorrer más de 25 metros para alcanzar uno de ellos. En los locales en los que los usuarios puedan ser disminuidos físicos, esta distancia debe ser reducida.

Se fijarán a una distancia del suelo comprendida entre los 1,2 y los 1,5 metros.

Situados preferentemente junto a las BIE´s.

Los pulsadores se conectarán directamente al bus de detección de incendios.

Distancia “a“ del elemento sensible al techo o cubierta (mm)

Altura de local

pendiente

<15º

pendiente 15-30º

pendiente

>30º

h (m) Min Max Min Max Min Max

h<6 30 200 200 300 300 500

6<h<8 70 250 250 400 400 600

8<h<10 100 300 300 500 500 700

10<h<12 150 350 350 600 600 800

Superfic. Altura

Superficie máxima de Vigilancia (Sv) y

Distancia máxima entre detectores (Smax)

del del INCLINACION DEL TECHO

Local Local i<15º 15º<i<30º 1>30º

(SL) (h) PENDIENTE DEL TECHO

P0,2679 0,2679<P0,5774 P>0,5774

m² m Sv

(m²)

Smax (m)

Sv (m²)

Smax (m)

Sv (m²)

Smax (m) SL30 Cat.1 7,5

Cat.2 6,0 Cat.3 4,5

30 7,90 30 9,20 30 10,60

SL>30 Cat.1 7,5 Cat.2 6,0 Cat.3 4,5

20 6,50 30 9,20 40 12,20

INDICADORES SONOROS (SIRENAS DE ALARMA)

Se distribuyen estos elementos de forma que se garantice los niveles sonoros mínimos expresados en la norma UNE 23.007-14:

El nivel sonoro de la alarma debe de ser como mínimo de 65 dB (A), o bien de 5 dB (A) por encima de cualquier sonido que previsiblemente pueda durar más de 30 s.

Este nivel mínimo debe garantizarse en todos los puntos del recinto.

El nivel sonoro no deberá superar los 120 dB (A) en ningún punto situado a más de 1 m. del dispositivo.

El número de aparatos instalados se determina de acuerdo con lo siguiente:

El nº de campanas/sirenas deberá ser el suficiente para obtener el nivel sonoro expresado anteriormente.

El nº mínimo de avisadores será de dos en un edificio y uno por cada sector de incendios.

Para evitar niveles excesivos en algunas zonas se ha preferido situar más sirenas con menos potencia.

El tono empleado por las sirenas para los avisos de incendio debe ser exclusivo a tal fin.

Se sitúan preferentemente sobre los pulsadores, a una altura aproximada de 2,5 m.

RETENEDORES MAGNÉTICOS

Se prevé la instalación de retenedores magnéticos en aquellas puertas cortafuegos que, para el funcionamiento habitual del edificio, deban mantenerse abiertas (en pasillos, vestíbulos de ascensores, etc).

En caso de alarma de incendio, el retenedor libera la puerta, aislando el sector de incendios correspondiente.

Los retenedores se conectarán al bus de detección a través de un módulo de control

de una salida con supervisión de estado.

EXTINCIÓN DE INCENDIOS

El uso sanitario está clasificado de riesgo ligero.

Según el CTE se dispondrá de instalación de BIEs, extintores, columna seca, y extinción por Gas tipo FE-13, localizada en las cocinas del hospital.

Extintores:

En general todo el edificio estará protegido con extintores manuales de polvo químico, extintores móviles de 25 Kg. de polvo químico.

La dotación será de un extintor cada 15 m de recorrido ó por cada 20 plazas de aparcamiento, en el garaje, de eficacia mínima 21A-113B.

Bocas de incendio equipadas, BIE:

Se dotará a todo el edificio de bocas de incendio equipadas de 25 mm.de diámetro. La ubicación de las BIEs permitirá que éstas alcancen todo origen de evacuación.

Las BIES dispondrán de armario, devanadera con abastecimiento axial, válvula de cierre manual o automática, manguera semirrígida de 25 mm, lanza-boquilla con cierre y, si procede, un dispositivo de cambio de dirección de la manguera.

La red de tuberías será de acero negro, convenientemente protegido frente a la corrosión. Las derivaciones a cada BIE se realizarán con tubería de 1".

La instalación de BIES cumplirá además los siguientes requisitos:

- Estarán situadas a menos de 5 m de las salidas de cada sector de incendio.

- El radio de acción de una BIE es igual a la longitud de la manguera más 5 m.

- Todo sector debe estar cubierto al menos por una BIE.

- La separación máxima entre BIES será de 50 m.

- La distancia máxima desde cualquier punto considerado como origen de evacuación hasta la BIE más próxima será de 25 m.

- Con las dos BIES hidráulicamente más desfavorables en funcionamiento, se debe mantener durante una hora una presión mínima en punta de lanza de 2 bar. La presión máxima será de 5 bar.

- Las BIES se colocarán con el lado inferior de la caja que las contenga a 120 cm

del suelo. La caja tendrá unas dimensiones de 80x60x25 cm. En la tapa se

rotulará, de color rojo, la siguiente inscripción: ROMPASE EN CASO DE

INCENDIO.

- Se deberá mantener alrededor de cada boca de incendio equipada una zona libre de obstáculos que permita el acceso y maniobra sin dificultad.

- La disposición más adecuada es en los distribuidores, cruces de circulaciones en pasillos, accesos a escaleras, etc, de manera que posibiliten una actuación del tipo cruzado, es decir, según el mayor ángulo de apertura posible.

- Entre la toma de la red general y el pie de la columna se instalará una llave de paso y una válvula de retención.

- Se dispondrá además, en la fachada del edificio, una toma que permita la alimentación de la instalación por medio del tanque de bomberos, en caso de corte de suministro en la red general. Dicha canalización llevará una llave de paso y una válvula de retención.

- En la derivación, desde la columna hasta los ramales, se instalará una llave de paso.

- Se exige una prueba de estanquidad a una presión estática igual a la presión de servicio. La mínima presión de prueba será de 10 bar.

En general, la acometida desde la red general de distribución al sistema de BIES es independiente de la acometida de suministro de agua. No se instala contador a la entrada de la red de BIE, pero la Compañía puede instalar una válvula de registro que deberá permanecer, lógicamente, abierta.

Grupo de presión contra incendios:

En el cálculo del grupo de presión se ha previsto alimentar dos BIES. de 25 mm.en funcionamiento simultáneo durante 1 hora.

Para el abastecimiento de agua se ha previsto un grupo de presión de 13m

/h y 75 m.c.a, compuesto por dos bombas principales eléctricas (principal y reserva) y bomba jockey eléctrica. Este grupo contará con alimentación eléctrica procedente de la red y del grupo electrógeno de emergencia.

El grupo de presión tomará el agua del aljibe general, en el cual se ha previsto una reserva mínima exclusiva para la instalación contra incendios. El grupo de presión cumplirá las especificaciones técnicas CEPREVEN.

Columna seca:

La altura de evacuación de la planta superior ( pta +4 hospitalización ) es de 24m. Por este motivo se instalarán columnas secas de 3”, las cuales se ubicarán en cada núcleo de escaleras dejándose una toma por cada columna y planta.

La distancia desde cualquier origen evacuación de las plantas de hospitalización hasta

una boca de salida será < 60 m.

Hidrantes exteriores:

El conjunto de la edificación proyectada estará dotado de hidrantes de columna normalizadas, de 150 mm.de diámetro, los cuales se alimentarán de la red general de abastecimiento de agua al Hospital, cuyo suministro se considera garantizado.

Extracción de garajes:

CALCULO DEL AREA NECESARIA PARA LA ADMISIÓN DE AIRE EXTERIOR

La admisión de aire exterior se realizará a través de los accesos de vehículos al aparcamiento.

El aparcamiento se encuentra dividido en dos sectores. Cada uno de estos sectores dispone de un acceso de vehículos que sirve de comunicación directa con el exterior.

El cerramiento de estos accesos será mediante una malla tipo tramex, que permite el paso del aire en toda su área.

Para cada uno de los sectores se cumplirá con el requerimiento que recoge el punto 4.1 del DB HS 3 del CTE:

Abertura de admisión (cm2) > 4 x caudal de extracción (l/seg)

SECTOR I:

Caudal de extracción total en sector = 99490 m3/h = 27636 l/seg Abertura de admisión = 174000 cm2

Sustituyendo estos valores en la expresión anterior:

174000 > 110544 SE CUMPLE

SECTOR II:

Caudal de extracción total en sector = 100989 m3/h = 28052 l/seg Abertura de admisión = 132000 cm2

Sustituyendo estos valores en la expresión anterior:

132000> 112208 SE CUMPLE

CUMPLIMIENTO Documento Básico SI, Seguridad en caso de Incendio:

Control del humo de incendio

1 En los casos que se indican a continuación se debe instalar un sistema de control

del humo de incendio capaz de garantizar dicho control durante la evacuación de los

ocupantes, de forma que ésta se pueda llevar a cabo en condiciones de seguridad:

Aparcamientos que no tengan la consideración de aparcamiento abierto;

b) Establecimientos de uso Comercial o Pública Concurrencia cuya ocupación exceda de 1000 personas;

c) Atrios, cuando su ocupación en el conjunto de las zonas y plantas que constituyan un mismo sector de incendio, exceda de 500 personas, o bien cuando esté previsto para ser utilizado para la evacuación de más de 500 personas.

2 El diseño, cálculo, instalación y mantenimiento del sistema pueden realizarse de acuerdo con las normas UNE 23585:2004 (de la cual no debe tomarse en consideración la exclusión de los sistemas de evacuación mecánica o forzada que se expresa en el último párrafo de su apartado “0.3 Aplicaciones”) y EN 12101-6:2005.

Para el caso a) puede también utilizarse el sistema de ventilación por extracción mecánica con aberturas de admisión de aire previsto en el DB-HS 3 si, además de las condiciones que allí se establecen para el mismo, cumple las siguientes condiciones especiales:

a) El sistema debe ser capaz de extraer un caudal de aire de 120 l/plaza·s y debe activarse automáticamente en caso de incendio mediante una instalación de detección, cerrándose también automáticamente, mediante compuertas E600 90, las aberturas de extracción de aire más cercanas al suelo, cuando el sistema disponga de ellas.

b) Los ventiladores deben tener una clasificación F400 90.

c) Los conductos que transcurran por un único sector de incendio deben tener una clasificación E600 90. Los que atraviesen elementos separadores de sectores de incendio deben tener una clasificación EI 90.

DETECCIÓN, CONTROL Y EXTINCIÓN DEL INCENDIO Dotación de instalaciones de protección contra incendios

El edificio dispondrá de los equipos e instalaciones de protección contra incendios que se

indican en la tabla 1.1. del DB SI 4 del CTE. El diseño, la ejecución, la puesta en funcionamiento y el mantenimiento de dichas instalaciones, así como sus materiales, componentes y equipos, deben cumplir lo establecido en el “Reglamento de Instalaciones de Protección contra Incendios”, en sus disposiciones complementarias y en cualquier otra reglamentación específica que le sea de aplicación.

El sistema de detección y de alarma de incendio dado que el edificio dispone de más de 100 camas deberá contar con comunicación telefónica directa con el servicio de bomberos

Señalización de las instalaciones manuales de protección contra Incendios

1 Los medios de protección contra incendios de utilización manual (extintores, bocas de incendio, pulsadores manuales de alarma y dispositivos de disparo de sistemas de extinción) se deben señalizar mediante señales definidas en la norma UNE 23033-1 cuyo tamaño sea:

a) 210 x 210 mm cuando la distancia de observación de la señal no exceda de 10 m;

b) 420 x 420 mm cuando la distancia de observación esté comprendida entre 10 y 20 m;

c) 594 x 594 mm cuando la distancia de observación esté comprendida entre 20 y 30 m.

2 Las señales deben ser visibles incluso en caso de fallo en el suministro al alumbrado

normal. Cuando sean fotoluminiscentes, sus características de emisión luminosa debe

cumplir lo establecido en la norma UNE 23035-4:1999.
